BEDIENUNGSANLEITUNG The Terrace 55LST7B SAMSUNG

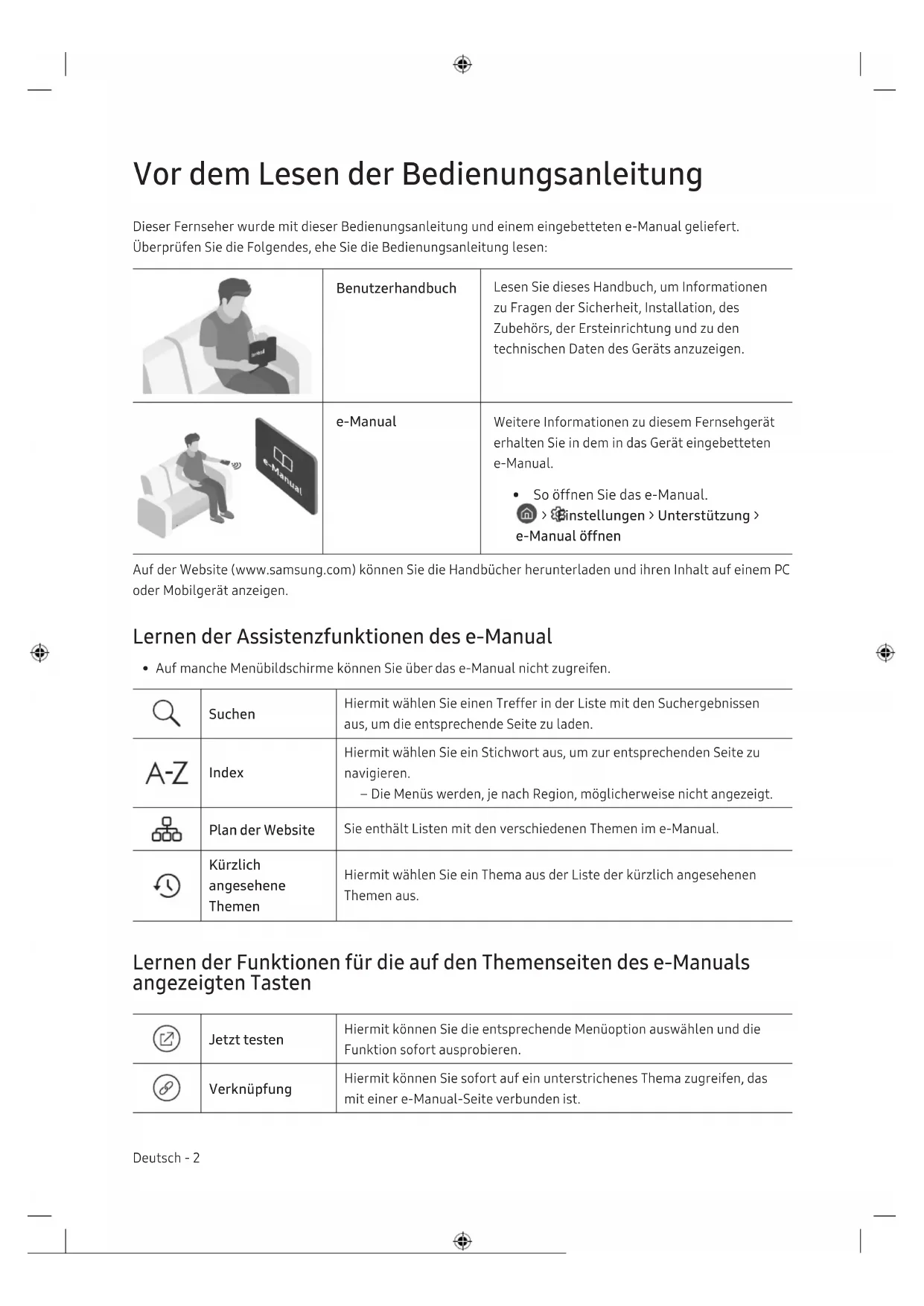

• So öffnen Sie das e-Manual. > Einstellungen > Unterstützung > e-Manual öffnen Auf der Website (www.samsung.com) können Sie die Handbücher herunterladen und ihren Inhalt auf einem PC oder Mobilgerät anzeigen. Lernen der Assistenzfunktionen des e-Manual

• Auf manche Menübildschirme können Sie über das e-Manual nicht zugreifen. Suchen Hiermit wählen Sie einen Treffer in der Liste mit den Suchergebnissen aus, um die entsprechende Seite zu laden. Index Hiermit wählen Sie ein Stichwort aus, um zur entsprechenden Seite zu navigieren. – Die Menüs werden, je nach Region, möglicherweise nicht angezeigt. Plan der Website Sie enthält Listen mit den verschiedenen Themen im e-Manual. Kürzlich angesehene Themen Hiermit wählen Sie ein Thema aus der Liste der kürzlich angesehenen Themen aus. Lernen der Funktionen für die auf den Themenseiten des e-Manuals angezeigten Tasten Jetzt testen Hiermit können Sie die entsprechende Menüoption auswählen und die Funktion sofort ausprobieren. Verknüpfung Hiermit können Sie sofort auf ein unterstrichenes Thema zugreifen, das mit einer e-Manual-Seite verbunden ist. DeutschDeutsch - 3 Deutsch Achtung! Wichtige Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig, bevor Sie das Fernsehgerät verwenden. In der folgenden Tabelle finden Sie eine Erklärung für die Symbole, die Sie möglicherweise auf Ihrem Samsung- Produkt sehen. ACHTUNG Produkt der Klasse II: Dieses Symbol zeigt an, dass das Gerät einen elektrischen Erdungsanschluss (Masse) nicht benötigt. Wenn dieses Symbol auf einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt über eine zuverlässige Verbindung mit der Erde (Masse) verfügen.

GEFAHR DURCH STROMSCHLAG NICHT ÖFFNEN

ACHTUNG: UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET

WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND

QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN. Wechselspannung: Bei einer mit diesem Symbol gekennzeichneten Nennspannung handelt es sich um eine Wechselspannung. Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren. Gleichspannung: Bei einer mit diesem Symbol gekennzeichneten Nennspannung handelt es sich um eine Gleichspannung. Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind. Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

• Außerdem darf das Gerät keinesfalls in der Nähe oder oberhalb eines Heizstrahlers oder -körpers aufgestellt werden oder an Orten, an denen es direkter Sonneneinstrahlung ausgesetzt ist.

• Für dieses Gerät werden Batterien benötigt. Entsorgen Sie die Batterien ordnungsgemäß und in Übereinstimmung mit den für Sie geltenden Umweltschutzbestimmungen. Bitte wenden Sie sich bei Fragen zur ordnungsgemäßen Entsorgung an Ihre örtlichen Behörden.

• Überlasten Sie Steckdosen, Verlängerungskabel und Netzteile keinesfalls, da dies zu einem Brand oder Stromschlag führen kann.

• Netzkabel müssen so verlegt werden, dass niemand auf das Kabel treten kann oder es durch Gegenstände gequetscht wird, die auf dem Kabel stehen oder gegen das Kabel drücken. Insbesondere ist auf Stecker, Netzteile und die Kabeldurchführung am Gerätegehäuse zu achten.Deutsch - 4

• Trennen Sie das Gerät aus Sicherheitsgründen bei einem Gewitter oder bei längerer Nutzungspause vom Netz und von der Antenne bzw. vom Kabelsystem. Auf diese Weise werden Schäden durch Blitzschlag oder Spannungsstöße vermieden.

• Stellen Sie sicher, dass die Nennspannung des Gleichstromnetzteils für die örtliche Stromversorgung geeignet ist, bevor Sie das Netzkabel an die Stromversorgung anschließen.

• Führen Sie niemals Metallgegenstände in die Öffnungen des Geräts ein. Dies kann zu Stromschlägen führen.

• Berühren Sie zur Vermeidung von Stromschlägen keinesfalls Bauteile im Inneren des Geräts. Das Gerät darf nur von einem qualifizierten Techniker geöffnet werden.

• Stellen Sie sicher, dass der Netzstecker fest in der Steckdose sitzt. Ziehen Sie das Netzkabel nie am Kabel selbst, sondern stets am Stecker aus der Steckdose. Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen. Berühren Sie das Netzkabel niemals mit feuchten Händen.

• Wenn das Gerät nicht einwandfrei funktioniert, insbesondere beim Auftreten ungewöhnlicher Geräusche oder Gerüche aus dem Inneren, trennen Sie es unverzüglich von der Stromversorgung und wenden Sie sich umgehend an Ihren nächstgelegenen Händler oder das nächste SamsungKundendienstzentrum.

• Ziehen Sie unbedingt den Netzstecker aus der Steckdose, wenn das Gerät längere Zeit nicht verwendet werden soll oder Sie längere Zeit außer Haus sind (insbesondere wenn Kinder und ältere Personen allein im Haus bleiben). – Staubablagerungen können Stromschläge, Kurzschlüsse oder Brände verursachen, da sie zu Funkenbildung, übermäßiger Erwärmung und Beschädigung der Isolierung am Netzkabel führen können.

• Dieser Fernseher ist für den allgemeinen Einsatz bei Verbrauchern konzipiert und vorgesehen. Er sollte nicht für gewerbliche Anwendungen wie Fahrpläne, statische Anzeigen, Digitale Hinweise, Ladenauslagen und Videowände verwendet werden.

• Verwenden Sie nur ordnungsgemäß geerdete Stecker und Steckdosen. – Eine fehlerhafte Erdung kann zu Stromschlägen oder Schäden am Gerät führen. (Nur Geräte der Klasse I.)

• Um dieses Gerät vollständig abzuschalten, müssen Sie den Netzstecker aus der Steckdose ziehen. Um sicherzustellen, dass Sie das Gerät bei Bedarf schnell vom Netz trennen können, müssen die Steckdose und der Netzstecker jederzeit leicht zugänglich sein.

• Bewahren Sie die Zubehörteile (Batterien usw.) an einem sicheren Ort außerhalb der Reichweite von Kindern auf.

• Lassen Sie das Gerät nicht fallen, und setzen Sie es keiner Schlag- oder Stoßeinwirkung aus. Wenn das Gerät beschädigt ist, trennen Sie es vom Stromnetz und wenden Sie sich an ein Samsung Kundendienstzentrum.

• Ziehen Sie zum Reinigen den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol, Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel. Diese Chemikalien können die Oberfläche des Geräts beschädigen und aufgedruckte Kennzeichnungen lösen bzw. entfernen.

• Entsorgen Sie Batterien niemals in einem Feuer.

• Schließen Sie die Batterien nicht kurz, nehmen Sie sie nicht auseinander und setzen Sie sie keiner Hitze aus.

• ACHTUNG: Wenn Sie die für die Fernbedienung mitgelieferten Batterien durch neue Batterien des falschen Typs ersetzen, besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

• Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten. Einige GUS-Sprachen (Russisch, Ukrainisch, Kasachisch) stehen für dieses Produkt nicht zur Verfügung, da das Gerät für Kunden in der EU hergestellt wurde.Deutsch - 5 Deutsch Vor dem Lesen der Bedienungsanleitung ---------------------------------------------------------------------------- 2 Achtung! Wichtige Sicherheitshinweise

Vor dem Anschließen von Kabeln

Montieren des Geräts an der Wand

Ausreichende Belüftung Ihres Geräts

03 Die Samsung Smart Remote Über die Buttons auf der Samsung Smart Remote ---------------------------------------------------------------------------- 14 Koppeln des Fernsehgeräts mit der Samsung Smart Remote

Einsetzen der Batterien in die Samsung Smart Remote

04 Ausführen der Ersteinrichtung Verwenden des TV-Steuerung ---------------------------------------------------------------------------- 16 05 Verbinden mit einem Netzwerk Netzwerkverbindung – Drahtlos ---------------------------------------------------------------------------- 17 Netzwerkverbindung – Kabel

06 Verbinden mit der HDBase-T Allgemein ---------------------------------------------------------------------------- 18 Richtlinien für den Anschluss

07 Verwenden des Outdoor-Modus (oder Modus für kaltes Wetter) Temperaturschutz ---------------------------------------------------------------------------- 20 Sonnenlichtschutz

08 Verwenden der Bildadaption 09 Fehlerbehebung und Wartung Fehlerbehebung ---------------------------------------------------------------------------- 21 Was ist Fernunterstützung?

Öko-Sensor und Bildschirmhelligkeit

Ändern des Kennworts für das Fernsehgerät

Pflegen des Fernsehgeräts

10 Technische Daten und weitere Informationen Technische Daten ---------------------------------------------------------------------------- 25 Umgebungsbedingungen

Verringern des Stromverbrauchs

InhaltDeutsch - 6 01 Lieferumfang Vergewissern Sie sich, dass die folgenden Teile im Lieferumfang des Geräts enthalten sind. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

• Garantiekarte/Rechtshinweise (nicht überall verfügbar)

• Netzkabel des Fernsehgeräts x 2 (M4 x L7) CI-Kartenadapter (Abhängig von Land und Modell) Kabelhalter

• Farbe und Form der Teile können sich je nach Modell unterscheiden.

• Nicht mitgelieferte Kabel können gesondert erworben werden.

• Kontrollieren Sie beim Öffnen der Verpackung, ob Zubehör hinter oder in den Verpackungsmaterialien versteckt ist. Für Reparaturen an Ihrem Gerät fallen Gebühren an, wenn: (a) auf Ihren Wunsch ein Techniker zu Ihnen geschickt wird, aber es wird festgestellt, dass kein Defekt des Geräts vorliegt (d.h. wenn das Benutzerhandbuch nicht gelesen wurde). (b) Sie das Gerät in das SamsungKundendienstzentrum bringen, aber es wird festgestellt, dass kein Defekt des Geräts vorliegt (d.h. wenn das Benutzerhandbuch nicht gelesen wurde). Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers mitgeteilt. Mit Hilfe des Ethernet-Kabels Warnung: Der Bildschirm kann aufgrund direkter Krafteinwirkung während eines unsachgemäßen Transports beschädigt werden. Wir empfehlen daher, das Gerät beim Tragen wie in der Abbildung gezeigt an den Ecken zu halten. Fassen Sie das Gerät nicht am Bildschirm an!Deutsch - 7 Deutsch 02 Installation des Fernsehgeräts

• Der Fernsehbildschirm darf nicht dem direkten Sonnenlicht ausgesetzt werden. – Es können dunkle Bereiche entstehen, wenn der Fernsehbildschirm direktem Sonnenlicht ausgesetzt wird. Dies ist ein häufiges Problem bei LCD-Bildschirmen. Die dunklen Bereiche verschwinden aber wieder, wenn der Bildschirm nicht mehr dem direkten Sonnenlicht ausgesetzt ist. – Die ständige Einwirkung von direktem Sonnenlicht kann zu Schäden am Fernsehbildschirm führen.

• Der Helligkeitssensor, der sich an der rechten unteren Seite des Geräts befindet, darf keinesfalls verdeckt werden. Er muss die Umgebungshelligkeit unbehindert messen können. – Der Fernseher aktiviert den „Sonnenlichtschutz“, wenn er eine zu hohe Umgebungshelligkeit wahrnimmt. Die Helligkeit wird zum Schutz des Fernsehbildschirms verringert.

• Um die Stabilität des Geräts im Betrieb zu gewährleisten, muss es an einer Stelle installiert werden, an der keine Gefahr des Einfrierens aufgrund von Schneeansammlungen oder lang anhaltendem Regen besteht.

• Das Gerät kann nicht in einer Vertiefung installiert werden.

• The Terrace darf nur im quer, nicht aber hochkant eingebaut werden. Planung des Standortes Querformat HochformatDeutsch - 8 Montieren Sie The Terrace nicht an der Decke, nicht am Boden und nicht an einem Tisch. Media Bay

• Auf der Rückseite des Geräts, also dort, wo die Wetterfestigkeit des The Terrace gewährleistet ist, bietet das Gerät mit der Media Bay Platz für die Installation von Media-Playern.

• Der unten angegebene Media-Player kann auf der Rückseite (Media Bay) des Geräts installiert werden. – Media-Player Amazon Fire Stick, Google Chromecast, Roku Ultra Streaming M Player

• Um sicherzustellen, dass das Gerät wasserdicht ist, müssen Sie darauf achten, die Abdeckung zu verschließen und die Schrauben fest anzuziehen. (Verwenden Sie die mitgelieferten Schrauben. An anderer Stelle kann es zu Problemen wie mangelnder Wetterfestigkeit kommen.) Media Bay Abmessungen (B × H × T) 210,0 x 270,0 x 25,0 mm Media-Player Flächenbedarf (B × H × T) 140,0 x 200,0 x 25,0 mmDeutsch - 9 Deutsch Vor dem Anschließen von Kabeln

1. Lösen Sie die Schrauben und öffnen Sie anschließend die

2. Entfernen Sie den für die Stärke des anzuschließenden Kabels

geeigneten Silikonstab.

Unterschiedliche Bohrungs- und passende Kabeldurchmesser für jede Bohrung: Position 1 2 3 4 5 6 7 8 9 Kabeldurchmesser (Ф mm) Ф 7,0 Ф 4,0 Ф 3,0 Ф 3,0 Ф 5,5 Ф 1,6 Ф 5,5 Ф 7,0 Ф 8,0Deutsch - 10

3. Führen Sie das entsprechende Kabel in die Bohrung ein, aus

der der Silikonstab entfernt wurde.

4. Das Kabel wird wie abgebildet angeschlossen.

5. Schießen Sie die Abdeckung, und ziehen Sie die Schrauben an.

– Nachdem alle Kabel angeschlossen sind, müssen Sie sicherstellen, dass die Abdeckung geschlossen und die Schrauben festgezogen sind. Nur so ist sichergestellt, dass der Anschluss wasserdicht ist. (Verwenden Sie die mitgelieferten Schrauben. An anderer Stelle kann es zu Problemen wie mangelnder Wetterfestigkeit kommen.) Empfohlenes Anzugsmoment: 10 - 12 NmDeutsch - 11 Deutsch Montieren des Geräts an der Wand Da der Zugang zum Media Bay des Fernsehers aufgrund des Aussehens der von Ihnen verwendeten Wandhalterung eingeschränkt sein kann, wird empfohlen, alle benötigten Kabel und Geräte anzuschließen, bevor Sie den Fernseher an der Wand anbringen. Wenn Sie zusätzliche Kabel und Geräte an das Fernsehgerät anschließen, nachdem es an der Wand aufgehängt wurde, müssen Sie das Fernsehgerät möglicherweise von der Wandhalterung trennen. Wenn das Fernsehgerät an einer Wand montiert werden soll, müssen die Anweisungen des Herstellers unbedingt eingehalten werden. Wenn das Fernsehgerät nicht ordnungsgemäß montiert ist, könnte es herunterfallen, ein Kind oder einen Erwachsenen ernsthaft verletzen und beschädigt werden.

• Zur Befestigung des Fernsehgeräts an einer Wand ist eine Wandhalterung (separat erhältlich) erforderlich.

• Weitere Informationen erhalten Sie in der Installationsanleitung für die Samsung-Wandhalterung. Fernsehgerät Wandhalterungselement

• Samsung haftet nicht für Schäden an Geräten oder Verletzungen von Personen, wenn die Montage der Wandhalterung vom Kunden selbst durchgeführt wird.

• Montieren Sie die Wandhalterung an einer festen Wand, die senkrecht zum Boden steht. Bevor Sie die Wandhalterung an anderen Flächen als Gipskarton anbringen, wenden Sie sich bitte an Ihren nächstgelegenen Händler, um weitere Informationen einzuholen. Bei Montage des Fernsehgeräts an einer Decke oder schrägen Wand kann das Fernsehgerät herunterfallen und Verletzungen verursachen.

• Die Standardabmessungen der Wandhalterung finden Sie in der Tabelle auf der nächsten Seite.

• Wenn Sie die Wandhalterung eines Drittanbieters montieren, müssen Sie beachten, dass die Länge der Schrauben, mit denen Sie das Fernsehgerät an der Wandhalterung befestigen können, in Spalte C der Tabelle auf der nächsten Seite dargestellt ist.

• Bei der Installation der Wandhalterung empfehlen wir, alle vier VESA-Schrauben festzuziehen.

• Wenn Sie eine Wandhalterung installieren möchten, die nur mit den beiden oberen Schrauben an der Wand befestigt werden soll, dürfen Sie nur eine Samsung-Wandhalterung verwenden, die diese Art von Installation unterstützt. (Je nach Region ist eine solche Wandhalterung im Handel möglicherweise nicht erhältlich.)Deutsch - 12 Bildschirmdiagonale in Zoll Daten der VESA- Gewindebohrung (A * B) in mm C (mm) Standardschraube Menge 55 200 x 200 11,8 M8 4 65-75 400 x 400

• Empfohlenes Anzugsmoment: 10 - 12 Nm Befestigen Sie die Wandhalterung nicht, während das Fernsehgerät eingeschaltet ist. Sie könnten dabei einen Stromschlag erhalten und sich verletzen.

• Verwenden Sie keine Schrauben, die länger sind als in der VESA-Standardspezifikation für Schrauben angegeben. Zu lange Schrauben können Schäden an den inneren Bauteilen des Bildschirms verursachen.

• Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, hängt die Länge der Schrauben von der Spezifikation der Wandhalterung ab.

• Ziehen Sie die Schrauben nicht zu fest an. Dadurch kann das Gerät beschädigt werden oder herunterfallen und so Verletzungen verursachen. Samsung haftet nicht bei derartigen Unfällen.

• Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Montageanleitung für das Produkt nicht befolgt.

• Nehmen Sie die Wandmontage des Fernsehgeräts nur zu zweit vor.

• ACHTUNG: Das Gerät muss gemäß den Anweisungen in der Installationsanleitung sicher an der Wand angebracht werden. „Kippen, Schütteln oder Schaukeln der Maschine kann zu Verletzungen oder zum Tod führen.“ (CSA60065) Ausreichende Belüftung Ihres Geräts Halten Sie beim Aufstellen des Geräts einen Abstand von mindestens 38 mm zu anderen Objekten (Wänden, Schrankwänden usw.) ein, um eine ausreichende Belüftung zu gewährleisten. Wenn Sie nicht für eine ausreichende Lüftung sorgen, können aufgrund des Temperaturanstiegs im Innern des Bildschirms ein Brand oder ein Problem mit dem Gerät die Folge sein.

• Wenn Sie eine Wandhalterung einsetzen, empfehlen wir Ihnen dringend, ausschließlich von Samsung bereitgestellte Teile zu verwenden. Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt.

• The Terrace kann um bis zu 15° geneigt an einer Wand oder Schrankseite angebracht werden. mindestens 38 mm 15° Wand oder Schrankseite mindestens 38 mm Mindestens 200 mm Sonnenlichtschutz Wand oder SchrankseiteDeutsch - 13 Deutsch Kapazität

• Der Fernseher zeichnet sich aus durch einen robusten Schutz gemäß IP55, so dass er im Außenbereich eingesetzt werden kann (sofern er gemäß den Anweisungen in diesem Benutzerhandbuch installiert und eingesetzt wird).

• Die Fernbedienung dieses Geräts ist wetterfest gemäß Klasse IP56. Schutz gegen Feststoffe

Kein Schutz 0 0 Kein Schutz Feststoffe > 50 mm 1 1 Senkrecht fallendes Wasser Feststoffe > 12 mm 2 2 Senkrecht fallendes Wasser – Gehäuse um 15° geneigt Feststoffe > 2,5 mm 3 3 Spritzwasser 60° aus der Senkrechten Feststoffe > 1,0 mm 4 4 Spritzwasser aus allen Richtungen Staubgeschützt 5 5 Wasserstrahle aus allen Richtungen Staubdicht 6 6 Starke Wasserstrahle aus allen Richtungen - 7 Kurzfristiges Eintauchen: 1 m für 30 Minuten

Eintauchen: vom Hersteller definierte Tiefe und Dauer Trotz der Einstufung in die Schutzklassen IP55 und IP56 sind Ihr Fernseher und Ihre Fernbedienung niemals unempfindlich gegenüber Wasserschäden. Um eine Beschädigung Ihrer Produkte zu verhindern, müssen Sie darauf achten, dass:

• kein Wasser aus einer Quelle mit mehr als 6,3mm Durchmesser gegen das Gehäuse gespritzt. Das Gerät selbst darf nicht in Wasser eingetaucht werden.

• kein Wasser mit einem Druck von mehr als 30kPa (4,4psi) und einem Durchsatz von mehr als 12,5 l/Min länger als 3 Minuten gegen das Gerät spritzt und dass es extremen Wetterbedingungen ausgesetzt wird. Sie sollten die Staubschutzhülle über das Fernsehgerät ziehen, wenn Sie eine gekauft oder in der Verpackung vorgefunden haben und das Fernsehgerät über einen längeren Zeitraum nicht benutzen wollen. Die Staubschutzhülle hilft zu verhindern, dass sich Staub, Schmutz und anderes auf dem Fernseher ansammeln. Hinweise zur Verwendung der Staubschutzhülle entnehmen Sie bitte den Hinweisen in der Installations-/Bedienungsanleitung.Deutsch - 14 03 Die Samsung Smart Remote Über die Buttons auf der Samsung Smart Remote

• Das Aussehen, die Tasten und die Funktionen der Samsung Smart Remote können sich je nach Modell unterscheiden.

• Die Funktion als Universalfernbedienung - Einrichten steht nur dann normal zur Verfügung, wenn Sie die mit Ihrem Fernsehgerät gelieferte Samsung Smart Remote verwenden. (Ein/Aus) Drücken Sie diese Taste, um das Fernsehgerät ein- und auszuschalten. (Taste Farbe / Nummer) Bei jedem Drücken dieser Taste werden das Fenster mit den Farbtasten und der virtuelle Ziffernblock abwechselnd angezeigt.

• Mit diesen Farbtasten können Sie Zusatzoptionen zu der aktuell verwendeten Funktion aufrufen.

• Drücken Sie sie, um den virtuellen Ziffernblock auf dem Bildschirm anzuzeigen. Geben Sie numerische Werte über die Zifferntastatur ein. Wählen Sie zuerst Zahlen aus und dann Fertig, um einen numerischen Wert einzugeben. Hiermit können Sie den Sender wechseln und eine PIN oder Postleitzahl usw. eingeben.

• Wenn Sie die Taste mehr als 1 Sekunde lang drücken, wird das Menü TTX angezeigt. (Zurück) Zurück zum vorherigen Menü. Wenn Sie die Taste länger als 1 Sekunde drücken, wird die laufende Funktion beendet. Wenn die Taste beim Fernsehen gedrückt wird, wechselt das Fernsehgerät zum vorherigen Sender. (Wiedergabe/Pause) Durch Drücken dieser Taste wird die Wiedergabesteuerung angezeigt. Mit der Wiedergabesteuerung können Sie die Wiedergabe der Medieninhalte steuern. (Smart Hub) Hiermit kehren Sie zum Erster Bildschirm zurück. (Lautstärke) Bewegen Sie die Taste nach oben oder unten, um die Lautstärke einzustellen. Drücken Sie die Taste, um den Ton auszuschalten. Wenn Sie die Taste mindestens 1 Sekunde lang drücken, wird das Menü Schnelltasten für Barrierefreiheit angezeigt. (Kanal) Bewegen Sie die Taste nach oben oder unten, um den Sender zu wechseln. Drücken Sie die Taste, um das Fenster mit dem TV-Programm anzuzeigen.

• Wenn Sie die Taste mehr als 1 Sekunde lang drücken, wird die Senderliste angezeigt. Drücken Sie jede einzelne Taste, um ihre Funktion zu testen. Auswählen Hiermit können Sie ein markiertes Element auswählen oder starten. Wenn Sie diese Taste beim Anzeigen einer Sendung drücken, werden detaillierte Informationen zur Sendung angezeigt. Richtungstaste (oben/unten/links/ rechts) Hiermit verschieben Sie den Fokus und ändern die auf dem Gerät angezeigten Menüwerte. (Voice Assistant) Starten Sie die Voice Assistant. Halten Sie die Taste gedrückt, sagen Sie einen Befehl und lassen Sie dann die Taste los, um Voice Assistant zu starten.

• Die unterstützten Sprachen und Funktionen für Voice Assistant können sich je nach Region unterscheiden. (Ambient Mode) Drücken Sie diese Taste im TV-Modus, um in den Ambient Mode zu schalten. Wenn Sie die Taste bei ausgeschaltetem Fernseher drücken, schaltet sich das Fernsehgerät im Ambient Mode ein.

• Wenn Sie die Taste mehr als 1 Sekunde lang drücken, wird das Menüfenster Schnelltaste angezeigt.Deutsch - 15 Deutsch Koppeln des Fernsehgeräts mit der Samsung Smart Remote Wenn Sie das Fernsehgerät erstmalig einschalten, führt das Fernsehgerät automatisch das Kopplungsverfahren mit der Samsung Smart Remote durch. Wenn die Samsung Smart Remote nicht automatisch mit dem Fernsehgerät gekoppelt wird, zeigen Sie auf den Fernbedienungssensor des Fernsehers, und halten Sie dann die Tasten mit der Beschriftung und (siehe Abbildung links) gleichzeitig mindestens 3 Sekunden lang gedrückt. Einsetzen der Batterien in die Samsung Smart Remote

1. Drücken Sie auf die Taste oben auf der Rückseite der Samsung Smart Remote. Das Gehäuse löst sich

2. Drehen Sie die Fernbedienung um und schieben Sie das Gehäuse der Fernbedienung so weit nach oben, bis

das Batteriefach vor Ihnen liegt. Lösen Sie dann den Batteriefachdeckel.

3. Falls sich Batterien in der Fernbedienung befinden, nehmen Sie die vorhandenen Batterien heraus.

4. Legen Sie zwei neue Batterien (1,5 V, Typ AAA) in das Batteriefach ein und achten Sie darauf, dass die

Batterien entsprechend der Polung (+, -) eingesetzt sind.

5. Nachdem die Batterien eingelegt wurden, bringen Sie den Batteriefachdeckel wieder an und schieben Sie

dann das Gehäuse der Fernbedienung nach unten.

6. Drehen Sie die Fernbedienung um, halten Sie die Taste oben auf der Rückseite gedrückt und schieben

Sie dann das Gehäuse der Fernbedienung wieder nach unten.

• Auf Grund der längeren Lebensdauer werden Alkali-Batterien empfohlen.Deutsch - 16 04 Ausführen der Ersteinrichtung Wenn Sie das Fernsehgerät zum ersten Mal einschalten, wird sofort die Ersteinrichtung gestartet. Mit der Ersteinrichtung können Sie die Grundeinstellungen für den Betrieb des Fernsehgeräts konfigurieren, z. B. Senderempfang, Kanalsuche und Netzwerkverbindung.

• Bevor Sie mit der Ersteinrichtung beginnen, stellen Sie sicher, dass Sie die externen Geräte angeschlossen sind.

• Um die Smart-Funktionen des Fernsehers zu nutzen, muss das Fernsehgerät mit dem Internet verbunden sein.

• Damit Sie die Ersteinrichtung mit der SmartThings-App durchführen können, müssen Sie Ihr Mobilgerät über Wi-Fi verbinden.

• Wenn das Einrichtungsfenster nicht automatisch in der SmartThings-App Ihres Mobilgeräts angezeigt wird, setzen Sie den Vorgang zum Einrichten manuell fort, nachdem Sie den Fernseher mit dem Befehl Gerät hinzufügen im Dashboard der SmartThings-App hinzugefügt haben.

• Die SmartThings-App ist auf Mobilgeräten für Android 6.0 oder höher und iOS 10 oder höher verfügbar.

• Bei der Kommunikation des Fernsehgeräts mit mobilen Geräten kann vorübergehend Rauschen auftreten. Sie können die Ersteinrichtung auch über das Menü des Fernsehers starten ( > Einstellungen > Allgemein > Zurücksetzen). Befolgen Sie die Anweisungen unter „Ersteinstellung“ und konfigurieren Sie die Grundeinstellungen des Fernsehgeräts so, dass er an die bei Ihnen herrschenden Lichtverhältnisse angepasst ist. Verwenden des TV-Steuerung Sie können das Fernsehgerät mit dem TV-Steuerung unten am Gerät einschalten und dann das Steuerungsmenü verwenden. Das Steuerungsmenü wird angezeigt, wenn Sie den TV-Steuerung-Knopf bei laufendem Fernseher drücken. Weitere Informationen über die Verwendung erhalten Sie in der nachfolgenden Abbildung. Steuerungsmenü

Quelle TV-Steuerung Knopf / Fernbedienungssensor Drücken: Verschieben Drücken & Halten: Auswählen Der Knopf für den TV-Steuerung befindet sich auf der Unterseite des Fernsehgeräts.Deutsch - 17 Deutsch 05 Verbinden mit einem Netzwerk Durch Verbinden des Geräts mit einem Netzwerk erhalten Sie Zugriff auf Software-Updates und Online- Dienste wie Smart Hub. Netzwerkverbindung – Drahtlos Verbinden Sie das Gerät über einen drahtlosen Zugangspunkt oder ein Modem mit dem Internet. IP-Drahtloszugangspunkt oder -modem mit DHCP- Server LAN-Kabel (nicht im Lieferumfang enthalten) LAN-Anschluss an der Wand Netzwerkverbindung – Kabel LAN IN Verbinden Sie das Fernsehgerät über ein LAN-Kabel mit Ihrem Netzwerk.

• Wenn die Netzwerkgeschwindigkeit weniger als 10 Mbit/s beträgt, kann das Fernsehgerät keine Verbindung zum Internet aufbauen.

• Verwenden Sie für den Anschluss an das LAN ein CAT7-Kabel (*STP-Kabel). (100/10 Mbit/s)

• Shielded Twisted PairDeutsch - 18 06 Verbinden mit der HDBase-T Der HDBase-T-Anschluss des The Terrace ist für die Übertragung von Audio- und Videodaten vorgesehen. Die Übertragung von Strom sowie Ethernet- und Steuersignalen einschließlich IR und RS232 wird nicht unterstützt. Allgemein

• Das Aussehen kann sich je nach Gerät unterscheiden.

• Die Anschlussteile können sich je nach Gerät unterscheiden.

• Die Übertragung ist nicht möglich, wenn der Anschluss von HDBase-T (Rx) an HDBase-T (Tx) über einen Hub erfolgt.

• Achten Sie bei der Installation des Geräts darauf, dass Sie von der HDBase-TAlliance zertifizierte Kabel und Übertragungsgeräte verwenden.

• Wenn Sie ein externes Gerät über HDBase-T anschließen, müssen Sie, um die maximale Auflösung zu erzielen, ein zertifiziertes Übertragungsgerät verwenden, das 4K 30 Hz unterstützt.

• Dieser Anschluss (HDBT-Anschluss am Fernseher) unterstützt ARC (eARC) nicht. Richtlinien für den Anschluss

• HDBase-T (Tx) überträgt Daten von einem externen Gerät an HDBase-T (Rx). Zwischen den Geräten ist nur eine 1:1-Verbindung möglich. Stellen Sie sicher, dass sie über ein LAN-Kabel (CAT6 oder höherwertig) verbunden sind.

• HDBase-T arbeitet mit ungeschirmten Twisted-Pair (UTP)- oder geschirmten Twisted-Pair (STP)-Kabeln. Zur Gewährleistung von CE-Konformität sind jedoch STP-Kabel und STP-Steckverbinder erforderlich. STP-Kabel und -Steckverbinder werden empfohlen, um sich gegen unvorhersehbare elektrische Umgebungsstörungen zu schützen, durch die die Leistung beeinträchtigt werden kann. Für maximale Leistung wird empfohlen, ein STP-Kabel zu verwenden. Bei Verwendung eines UTP- oder Patch-Kabels kann die Leistung beeinträchtigt werden.

• Bevor Sie das externe Gerät austauschen, müssen Sie zunächst das HDBT-LAN-Kabel (CAT6 oder höherwertig) entfernen.Deutsch - 19 Deutsch Einschränkungen

• Wenn Sie ein externes Gerät über HDBase-T anschließen, kann die Kommunikation zwischen den Geräten eingeschränkt sein.

• Wenn Sie eine Spielekonsole über HDBase-T anschließen, werden die damit verbundenen Funktionen und die Bildschirmauflösung möglicherweise nicht problemlos unterstützt. HDMI IN HDBT LAN HDMI OUT HDMI OUT HDMI OUT HDBase-T (Tx)HDBase-T (Rx) External DeviceDeutsch - 20 07 Verwenden des Outdoor-Modus (oder Modus für kaltes Wetter) > Einstellungen > Allgemein > Systemmanager > Outdoor-Modus oder Modus für kaltes Wetter Fernsehen im Freien ermöglicht ein optimales Fernseherlebnis bei Temperaturen von 0°C bis 50°C.

• Bei Temperaturen unterhalb von 10°C kann aufgrund der Eigenschaften der Flüssigkristalle zur Bewegungsunschärfe kommen.

• Um bei Temperaturen unterhalb von 10°C fernzusehen, können Sie den Outdoor-Modus (oder Modus für kaltes Wetter) für einen stabilen Start nutzen.

• Im Outdoor-Modus (oder Modus für kaltes Wetter) wird der Startvorgang stabil gehalten, da bei sehr kaltem Wetter die Hintergrundbeleuchtung des Fernsehers aktiviert wird.

• Bei aktiviertem Outdoor-Modus (oder Modus für kaltes Wetter) müssen Sie sicherstellen, dass das Gerät ständig mit Strom versorgt wird.

• Selbst im Standby-Betrieb beträgt der Stromverbrauch im Outdoor-Modus (oder Modus für kaltes Wetter):

– 55“: MAX 250 W / 65“: MAX 300 W / 75“: MAX 400 W

• Wenn der Outdoor-Modus (oder Modus für kaltes Wetter) im Standby-Betrieb aktiviert ist, kann der Bildschirm grau erscheinen. Temperaturschutz

• Bei einer Temperatur von mehr als 45°C kann die Helligkeit zum Schutz des Geräts verringert werden. Diese Funktion wirkt unabhängig davon, ob der Outdoor-Modus (oder Modus für kaltes Wetter) aktiviert wurde. Sonnenlichtschutz

• Wenn die Umgebungshelligkeit 5 Minuten lang mehr als 20,000 Lux beträgt, wird die Helligkeit zum Schutz des Fernsehbildschirms verringert. 08 Verwenden der Bildadaption > Einstellungen > Allgemein > Einstellungen des intelligenten Modus > Adaptives Bild Optimiert die Helligkeit und sorgt, ausgehend von den Lichtverhältnissen in Ihrem Raum und den betrachteten Inhalten in Echtzeit für die beste Bildqualität.

• Die Adaptives Bild des The Terrace optimiert die Helligkeit und den Kontrast automatisch und in Echtzeit, so dass die angezeigten Inhalte auch in heller oder dunkler Umgebung in beste Qualität erscheinen.Deutsch - 21 Deutsch 09 Fehlerbehebung und Wartung Fehlerbehebung Wenn das Fernsehgerät scheinbar ein Problem aufweist, schlagen Sie zunächst in dieser Liste der möglichen Probleme und Lösungen nach. Schlagen Sie alternativ im e-Manual unter „Fehlerbehebung“ oder bei den „Häufig gestellten Fragen (FAQ)“ nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, besuchen Sie die Website „www.samsung.com“, und klicken Sie dort auf „Support“ oder wenden Sie sich an das auf der letzten Seite dieser Bedienungsanleitung angegebene SamsungKundendienstzentrum.

• Der Bildschirm dieses TFT-LED-Geräts arbeitet mit Subpixeln und wurde mit Hilfe hochentwickelter Fertigungstechnologien produziert. Allerdings kann es vorkommen, dass einige wenige Pixel zu hell oder zu dunkel sind. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.

• Aktualisieren Sie die Firmware auf die neuste Version, um die optimale Leistung Ihres Fernsehgeräts zu erhalten. Verwenden Sie die Funktionen Jetzt aktualisieren oder Automatisches Update im Menü des Fernsehgeräts ( > Einstellungen > Unterstützung > Software-Update > Jetzt aktualisieren oder Automatisches Update). Der Fernseher kann nicht eingeschaltet werden.

• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.

• Stellen Sie sicher, dass die Steckdose funktioniert und der Fernbedienungssensor unten am Fernsehgerät durchgehend rot leuchtet.

• Drücken Sie den TV-Steuerung unten am Fernsehgerät, um auszuschließen, dass ein Problem mit der Fernbedienung vorliegt. Wenn das Fernsehgerät eingeschaltet werden kann, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“. Bild/Video/Ton eines externen Geräts werden gar nicht oder nur verzerrt ausgegeben, auf dem Fernsehgerät wird „Kein Signal oder schlechtes Signal“ angezeigt oder es werden keine Sender gefunden.

• Stellen Sie sicher, dass der Anschluss an das Gerät richtig durchgeführt wurde und dass alle Kabel vollständig eingesteckt sind.

• Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten. Probieren Sie es wenn möglich mit neuen Kabeln.

• Bestätigen Sie, dass die richtige Eingangsquelle ausgewählt wurde ( > Quelle).

• Führen Sie eine TV-Selbstdiagnose durch, um zu bestimmen, ob das Problem durch den Fernseher oder das Gerät verursacht wird ( > Einstellungen > Unterstützung > Gerätepflege > Eigendiagnose > Bildtest oder Audiotest).

• Wenn die Testergebnisse normal sind, starten Sie die angeschlossenen Geräte neu. Trennen Sie dazu kurzzeitig die Netzkabel der einzelnen Geräte von der Steckdose. Wenn das Problem weiterhin besteht, lesen Sie in der Bedienungsanleitung des angeschlossenen Geräts die Informationen zum Anschließen des Geräts.

• Wenn Sie keinen Kabel- oder Satelliteneeceiver verwenden und Ihr Fernsehgerät TV-Signale von einer Antenne oder einem Kabelanschluss empfängt, starten Sie Automatischer Sendersuchlauf, um nach Kanälen zu suchen ( > Einstellungen > Senderempfang > (Automatischer Sendersuchlauf) > Automatischer Sendersuchlaufs). – Die Automatischer Sendersuchlauf werden, je nach Modell bzw. Region, möglicherweise nicht angezeigt. – Wenn Sie einen Kabel- oder Satellitenreceiver verwenden, schlagen Sie bitte im Handbuch des Kabel- oder Satellitenrceivers nach.Deutsch - 22 CI+ funktioniert nicht.

• Ihr Samsung TV entspricht dem Standard CI+ 1.4.

• Wenn das CI+CommonInterface-Modul mit diesem Gerät nicht kompatibel ist, entfernen Sie es bitte und wenden Sie sich an den Anbieter des Moduls. Die Fernbedienung funktioniert nicht.

• Kontrollieren Sie, ob die Netzanzeige unten am Fernsehgerät blinkt, wenn Sie auf die Einschalttaste der Fernbedienung drücken. Wenn dies nicht der Fall ist, ersetzen Sie die Batterien der Fernbedienung.

• Achten Sie beim Einsetzen der Batterien auf die richtige Polung (+/-).

• Richten Sie die Fernbedienung aus einer Entfernung von 1,5 - 1,8m direkt auf das Gerät.

• Wenn Ihr Fernseher mit einer Samsung Smart Remote (Bluetooth-Fernbedienung) geliefert wurde, müssen Sie die Fernbedienung mit dem Fernsehgerät koppeln. Mit der Fernbedienung des Kabel- oder Satelitenreceivers kann das Gerät nicht ein-/ ausgeschaltet werden, und die Lautstärke lässt sich nicht einstellen.

• Programmieren Sie die Fernbedienung des Kabel- oder Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für das SAMSUNG-Fernsehgerät finden Sie in der Bedienungsanleitung Ihres Kabel- oder Satellitenreceivers. Die Einstellungen des Fernsehgeräts gehen nach 5 Minuten verloren.

• Der Fernseher befindet sich im Vorführmodus. Ändern Sie den Einsatzmodus im Menü Allgemein in Privatmodus ( > Einstellungen > Allgemein > Systemmanager > Einsatzmodus > Privatmodus). Wi-Fi-Aussetzer

• Stellen Sie sicher, dass das Fernsehgerät mit einem Netzwerk verbunden ist ( > Einstellungen > Allgemein > Netzwerk > Netzwerkstatus).

• Stellen Sie sicher, dass das Wi-Fi-Kennwort richtig eingegeben wurde.

• Überprüfen Sie den Abstand zwischen dem Fernsehgerät und dem Modem oder Zugangspunkt. Der Abstand darf 15,2m nicht überschreiten.

• Störungen können Sie reduzieren, indem Sie Drahtlosgeräte nicht verwenden bzw. abschalten. Stellen Sie außerdem sicher, dass sich keine Hindernisse zwischen dem Fernsehgerät und dem Modem oder Zugangspunkt befinden. (Die Stärke des Wi-Fi-Signals kann durch Haushaltsgeräte, schnurlose Telefone, Steinmauern/Kamine usw. verringert werden.)

• Wenden Sie sich an Ihren Internetanbieter (Internet Service Provider, ISP) und bitten Sie darum, dass Ihr Netzwerkbereich zurückgesetzt wird, damit die MAC-Adressen Ihres Modems oder Zugangspunkts und des Fernsehgeräts neu registriert werden. Probleme mit Video-Apps (Youtube usw.)

• Ändern Sie die DNS in 8.8.8.8. Wählen Sie > Einstellungen > Allgemein > Netzwerk > Netzwerkstatus > IP-Einst. > DNS-Einst. > Manuell eingeben > DNS-Server > und geben Sie 8.8.8.8 > OK ein.

• Zurücksetzen durch Auswahl von > Einstellungen > Unterstützung > Gerätepflege > Eigendiagnose > Smart Hub zurücksetzen.Deutsch - 23 Deutsch Was ist Fernunterstützung? Der Samsung Remote Support-Service bietet Ihnen individuelle Unterstützung durch einen Samsung- Techniker, der (aus der Ferne):

• Eine Diagnose Ihres Fernsehgeräts durchführt

• Die Einstellungen für Ihr Fernsehgerät anpasst

• Ihr Fernsehgerät auf die werksseitigen Standardwerte zurücksetzt

• Empfohlene Firmware-Updates für Sie installiert Wie funktioniert Remote Support? Sie können den Samsung Remote Support-Service für Ihr Fernsehgerät ganz unkompliziert in Anspruch nehmen:

1. Rufen Sie das SamsungKundendienstzentrum an, und bitten Sie um Fernunterstützung.

2. Öffnen Sie das Menü auf Ihrem Fernsehgerät, und navigieren Sie zum Menü Unterstützung. ( >

Einstellungen > Unterstützung)

3. Wählen Sie Fernverwaltung. Anschließend können Sie den Servicevertrag lesen und ihm zustimmen. Wenn

das PIN-Fenster angezeigt wird, nennen Sie dem Techniker Ihre PIN.

4. Der Techniker wird dann auf Ihr Fernsehgerät zugreifen.

Öko-Sensor und Bildschirmhelligkeit Mit Hilfe des Öko-Sensors kann die Helligkeit des Fernsehgeräts automatisch eingestellt werden. Mit dieser Funktion werden automatisch die Lichtverhältnisse ermittelt, und die Helligkeit des Bildschirms wird so optimiert, dass der Energieverbrauch sinkt. Sie können diese Funktion deaktivieren unter

Einstellungen > Allgemein > Öko-Lösung > Umgebungslichterkennung.

• Es kann auf die Umgebungslichterkennung zurückzuführen sein, wenn der Bildschirm beim Fernsehen in dunkler Umgebung zu dunkel ist.

• Der Öko-Sensor befindet sich auf der Unterseite des Geräts. Achten Sie darauf, dass der Sensor nicht verdeckt wird. Dadurch kann sich die Helligkeit des Bilds verringern.Deutsch - 24 Ändern des Kennworts für das Fernsehgerät > Einstellungen > Allgemein > Systemmanager > PIN ändern

1. Führen Sie die Funktion PIN ändern aus, und geben Sie dann im Kennwortfeld das aktuelle Kennwort ein.

Das Standardkennwort lautet „0000“ (Frankreich: „1111“).

2. Geben Sie ein neues Kennwort ein und bestätigen Sie es durch eine erneute Eingabe. Das Kennwort wurde

• Wenn Sie Ihren PIN-Code vergessen haben, drücken Sie die Tasten auf der Fernbedienung in der angegebenen Reihenfolge, um die PIN auf „0000“ zurückzusetzen: „1111“): Auf der Samsung Smart Remote Fernbedienung: Wählen Sie die Taste (Lautstärke). > Lauter > > Leiser > > Lauter > . Pflegen des Fernsehgeräts

• Wenn am Fernsehbildschirm ein Aufkleber angebracht wurde, können beim Entfernen des Aufklebers einige wenige Rückstände zurückbleiben. Bitte entfernen Sie diese Rückstände, ehe Sie das Gerät verwenden.

• Beim Reinigen können Kratzer auf dem Gehäuse und dem Bildschirm des Geräts entstehen. Wischen Sie das Gehäuse und den Bildschirm vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden.

• Schalten Sie das Fernsehgerät zum Reinigen aus. Wischen Sie Schmutzflecken und Fingerabdrücke auf dem Bildschirm vorsichtig mit einem Mikrofasertuch ab. Reinigen Sie die Gehäuse und den Bildschirm des Geräts mit einem Mikrofasertuch, das Sie mit einer kleinen Menge Wasser angefeuchtet haben. Entfernen Sie die Feuchtigkeit anschließend mit einem trockenen Tuch. Bringen Sie beim Säubern keine starke Kraft auf die Bildschirmoberfläche auf, weil dies Schäden am Bildschirm verursachen könnte. Verwenden Sie niemals entzündliche Flüssigkeiten (z. B. Benzol, Verdünner) oder Reinigungsmittel. Sprühen Sie bei hartnäckigen Flecken eine kleine Menge Bildschirmreiniger auf ein Mikrofasertuch und wischen Sie die Flecken dann mit dem Tuch ab.

• Chemische Reinigungsmittel können Probleme auf der Oberfläche des Geräts verursachen.Deutsch - 25 Deutsch 10 Technische Daten und weitere Informationen Technische Daten Modell

Anzeigeauflösung 3840 x 2160 3840 x 2160 Bildschirmgröße Diagonal gemessen 55 Zoll 138 cm 65 Zoll 163 cm Ton (Ausgang) 20 W 20 W Abmessungen (B × H × T) Gehäuse Verpackung 1247,4 x 720,9 x 59,8 mm 1404,0 x 846,0 x 208,0 mm 1466,3 x 851,1 x 59,8 mm 1710,0 x 1035,0 x 215,0 mm Gewicht Ohne Standfuß Verpackung 29,3 kg 37,2 kg 38,9 kg 49,6 kg Modell

Anzeigeauflösung 3840 x 2160 Bildschirmgröße Diagonal gemessen 75 Zoll 189 cm Ton (Ausgang) 20 W Abmessungen (B × H × T) Gehäuse Verpackung 1692,0 x 981,6 x 59,8 mm 1859,0 x 1141,0 x 215,0 mm Gewicht Ohne Standfuß Verpackung 50,3 kg 63,4 kg Umgebungsbedingungen Temperatur (im Betrieb) Luftfeuchtigkeit (im Betrieb) *Temperatur (bei Lagerung) Luftfeuchtigkeit (bei Lagerung) -31°C bis 50°C (-24°F bis 122°F) 10% bis 80%, nicht kondensierend -31°C bis 50°C (-24°F bis 122°F) 5% bis 95%, nicht kondensierend *: Wenn die Temperatur -20°C bis -31°C beträgt, ist es zwingend erforderlich, den Fernseher vollständig verpackt in einem Innenraum zu lagern, oder die Stromversorgung anzuschließen und den Outdoor-Modus (oder Modus für kaltes Wetter) zu aktivieren.

• Änderung der technischen Daten und des Gerätedesigns vorbehalten.

• Informationen zur Stromversorgung und zum Energieverbrauch finden Sie auf dem Produktaufkleber mit den technischen Nenndaten.

• Der typische Stromverbrauch wird gemäß IEC 62087 gemessen.

• Sie finden den Produktaufkleber auf der Hinterseite des Fernsehgeräts. (Bei manchen Modellen finden Sie den Produktaufkleber unter der Abdeckung für die Anschlussklemmen.)Deutsch - 26 Bei jeder Reparatur sind zwingend die von Samsung bereitgestellten Reparatur- und Wartungsanweisungen zu beachten. Samsung übernimmt keinerlei Haftung für den Fall, dass infolge einer nicht entsprechend fachgerechten Reparatur oder eines nicht fachgerechten Reparaturversuchs Schäden jeglicher Art am Produkt, wie auch mögliche Verletzungen oder Produktsicherheitsmängel auftreten. Nicht fachgerecht ist eine Reparatur insbesondere, wenn die von Samsung bereitgestellten Reparatur- und Wartungsanweisungen nicht eingehalten wurden. Jegliche Schäden am Produkt, die auf einer Reparatur oder eines Reparaturversuchs durch Dritte, die nicht von Samsung als Service-Dienstleister zertifiziert sind, zurückzuführen sind, sind von der Herstellergarantie ausgeschlossen. Auf der Webseite https://www.samsung.com/de/support/ findest du weitere Informationen zum externen Netzadapter und zur Fernbedienung im Hinblick auf die europäische Ökodesign-Richtlinie (ErP). Verringern des Stromverbrauchs Wenn Sie das Gerät ausschalten, wechselt es in den Standby-Modus. Im Standby-Modus verbraucht es weiterhin eine gewisse Menge an Strom. Wenn Sie das Fernsehgerät längere Zeit nicht verwenden, sollten Sie daher den Netzstecker aus der Steckdose ziehen, um den Stromverbrauch zu senken. Lizenzen The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries. Hiermit erklärt Samsung, dass dieses Gerät mit der Richtlinie 2014/53/EU und den entsprechenden gesetzlichen Bestimmungen des Vereinigten Königreichs konform ist. Den vollständigen Text der Konformitätserklärung können Sie unter folgender Internetadresse abrufen: http://www.samsung.com, wechseln Sie zu „Support“ und geben Sie die Modellbezeichnung ein. Dieses Gerät darf in allen Ländern der EU und im Vereinigten Königreich verwendet werden. Die 5 GHz WLAN(Wi-Fi)-Funktion dieses Gerätes darf nur im Innenbereich genutzt werden. BT maximale Sendeleistung: 100mW bei 2,4GHz – 2,4835GHz Wi-Fi maximale Sendeleistung: 100mW bei 2,4GHz-2.4835GHz, 200mW bei 5,15GHz-5,25GHz, 100mW 5,25GHz- 5,35GHz & 5,47GHz - 5,725GHz ACHTUNG: SORGEN SIE DAFÜR, DASS DAS GERÄT NIEMALS IN DIE NÄHE VON KERZEN, OFFENEM FEUER ODER SONSTIGEN GEGENSTÄNDEN MIT OFFENEN FLAMMEN GELANGT. ANDERNFALLS BESTEHT BRANDGEFAHR.Deutsch - 27 Deutsch Ordnungsgemäße Entsorgung dieses Geräts (Elektro- & Elektronik-Altgeräte) (Anwendbar in Ländern mit Systemen zur getrennten Sammlung von Wertstoffen). Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Korrekte Entsorgung der Batterien dieses Produkts (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen.Nederlands - 2 Voordat u deze handleiding leest Deze tv is voorzien van deze handleiding en een ingebouwde e-Manual. Voordat u deze handleiding leest, dient u de volgende informatie door te nemen: Handleiding Lees deze meegeleverde gebruikershandleiding voor informatie over productveiligheid, installatie, accessoires, eerste configuratie en productspecificaties. e-Manual Lees voor meer informatie over deze tv het e-Manual dat in het product is ingebouwd.
