Produkttyp	Induktionskochfeld
Marke	Neff
Modell	HMK262iF
Abmessungen (B x T x H)	600 x 500 x 50 mm (ca.)
Gewicht	12 kg (ca.)
Stromversorgung	220-240 V ~ 50/60 Hz, 7200 W (ca.)
Anzahl der Kochzonen	4 (Schätzung)
Schutzklasse	Klasse I
Installationsart	Einbau, über einem Umluftbackofen
Mindestabstand zu elektronischen Implantaten	10 cm
Hauptfunktionen	Induktionskochen, Topferkennung
Sicherheit	Dauermagnete, automatische Abschaltung (Schätzung)
Pflege und Reinigung	Mit einem weichen Tuch und einem Reiniger für Glaskeramik reinigen
Ersatzteile	Adapter 744661 erhältlich beim Kundendienst
Maximale Temperaturbeständigkeit der Möbel	90 °C

Häufig gestellte Fragen - HMK262iF NEFF

Wie installiere ich das Induktionskochfeld Neff HMK262iF ?

Die Installation muss von einem autorisierten Fachmann durchgeführt werden. Befolgen Sie die Schritte in der Anleitung: Bereiten Sie den Ausschnitt vor, sorgen Sie für ausreichende Belüftung, schließen Sie den Schutzleiter an und stecken Sie den Poly-Box-Stecker. Achten Sie darauf, einen Abstand von mindestens 5 mm zwischen dem Kochfeld und dem Backofen einzuhalten.

Welcher Mindestabstand ist zu einem Herzschrittmacher einzuhalten ?

Das Gerät enthält Dauermagnete. Personen mit einem elektronischen Implantat müssen einen Mindestabstand von 10 cm zum Kochfeld einhalten.

Kann das Kochfeld über einem Geschirrspüler oder Kühlschrank installiert werden ?

Nein, das Induktionskochfeld kann nur über Schubladen oder Umluftbacköfen installiert werden. Es darf nicht über einem Kühlschrank, Geschirrspüler, nicht belüfteten Backofen oder einer Waschmaschine platziert werden.

Welche elektrische Leistung wird für dieses Gerät benötigt ?

Das Gerät benötigt eine Stromversorgung von 220-240 V ~ 50/60 Hz mit einer Gesamtleistung von ca. 7200 W. Es muss an eine Steckdose mit Schutzleiter (Klasse I) angeschlossen werden.

Wie reinige ich die Glaskeramik des Kochfelds ?

Verwenden Sie ein weiches Tuch und einen speziellen Reiniger für Glaskeramik. Vermeiden Sie scheuernde Schwämme, die die Oberfläche zerkratzen könnten. Reinigen Sie nach jedem Gebrauch, wenn das Kochfeld abgekühlt ist.

Was tun, wenn die Anzeige des Geräts '4400' anzeigt ?

Der Code '4400' bedeutet, dass das Gerät nicht ordnungsgemäß angeschlossen ist. Trennen Sie das Gerät von der Netzstromversorgung und überprüfen Sie den Anschluss des Netzkabels an das Stromnetz. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Sind alle Topftypen mit diesem Induktionskochfeld kompatibel ?

Nur Töpfe mit ferromagnetischem Boden (magnetisch) sind für das Induktionskochen geeignet. Überprüfen Sie die Kompatibilität mit einem Magneten.

Gibt es eine integrierte Kindersicherung ?

Die Anleitung erwähnt keine Kindersicherungsfunktion. Viele Induktionskochfelder sind jedoch damit ausgestattet. Konsultieren Sie die vollständige Bedienungsanleitung, um die genauen Funktionen Ihres Modells zu überprüfen.

Wie baue ich das Kochfeld bei Bedarf aus ?

Trennen Sie das Gerät vom Stromnetz. Entnehmen Sie den Backofen und stellen Sie ihn vor das Möbelstück. Trennen Sie das S-Datenkabel, schrauben Sie die Poly-Box ab, und lösen Sie zuletzt den Schutzleiter. Drücken Sie das Kochfeld von unten nach oben, um es herauszunehmen.

Wo finde ich Ersatzteile wie den Adapter 744661 ?

Der Adapter mit der Referenz 744661 ist beim Neff-Kundendienst erhältlich. Kontaktieren Sie den Kundenservice, um dieses Teil oder anderes Zubehör zu bestellen.

BEDIENUNGSANLEITUNG HMK262iF NEFF

■ Lesen Sie diese Anleitung sorgfältig.
■ Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
- Eine unsachgemäße Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
■ Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.
■ Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.
■ Nie dieses Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren. Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

WARNUNG – Gefahr durch

Magnetismus!

Das Gerät enthält Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beeinflussen.

▶ Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNUNG – Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

▶ Schutzhandschuhe tragen

Kochfeld und Backofen

Verwenden Sie Kochfeld und Herd nur von der gleichen Marke und mit gleichem Kombinationspunkt.

Das Grün des Aufklebers am Netzkabel des Kochfelds muss dem Grün des Aufklebers am Backofen entsprechen. Wenn das nicht zutrifft, bestellen Sie einen geeigneten Adapter beim Kundendienst. Die Artikelnummer für das Zubehör lautet 744661.

→ Abb. 1

Hinweise zum elektrischen Anschluss

Um das Gerät sicher elektrisch anschließen zu können, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschließen. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
• Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
• Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführen sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backöfen mit Gebläselüftung installieren. Keine Kühlschränke, Geschirrspüler, unbelüftete Backöfen oder Waschmaschinen unter dem Kochfeld installieren.
  ■ Sicherstellen, dass das Einbaumöbel mindestens bis 90 °C hitzebeständig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

■ Eben, waagrecht, stabil.
■ Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
■ Bei dünnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden.
■ Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

■ Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Möbelausschnitt gemäß der Einbauskizze anzeichnen.
2. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90° beträgt.
   → Abb. 2
3. Nach den Ausschnittarbeiten die Späne entfernen..
4. Die Schnittflächen hitzebeständig versiegeln.

Lüftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen belüftet sein. Die Lüftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesem Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Küchenwand einhalten. → Abb. 3

2. Eine Öffnung oben an der Rückseite des Möbels freihalten. → Abb. 4

3. Falls der Mindestabstand von 20 mm an der Rückseite des Möbels nicht gegeben ist, an der Unterseite eine Öffnung anlegen. → Abb. 5

4. Den unteren Sockel nicht hermetisch abschließen.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüftung des Kochfelds sicherstellen.

Einbau über Backofen

■ Um eine gute Belüftung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatte und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergrößern müssen.
→ Abb. 6

Gerät einschalten

Voraussetzung: Den Backofen nur an das Kochfeld anschließen, wenn es spannungslos ist.

1. Das Kochfeld vor dem Möbelstück platzieren. → Abb. 7
2. Den Schutzleiter PE1, grün/gelb, des Kochfelds an die Erdungsstelle ④des Backofens anschrauben.

3. Den Schutzleiter PE1 als Erstes anschließen und als Letztes trennen.
   → Abb. 8

4. Den Poly-Box-Plastikstecker am Backofen einstecken.
   → Abb. 9

5. Die Schrauben des Poly-Box-Steckers festziehen. → Abb. 10

6. Die Datenleitung S anstecken. → Abb. 11

7. Betriebsbereitschaft prüfen: Wenn in der Anzeige des Geräts 4400-605-17, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prüfen.

Kochfeld einsetzen

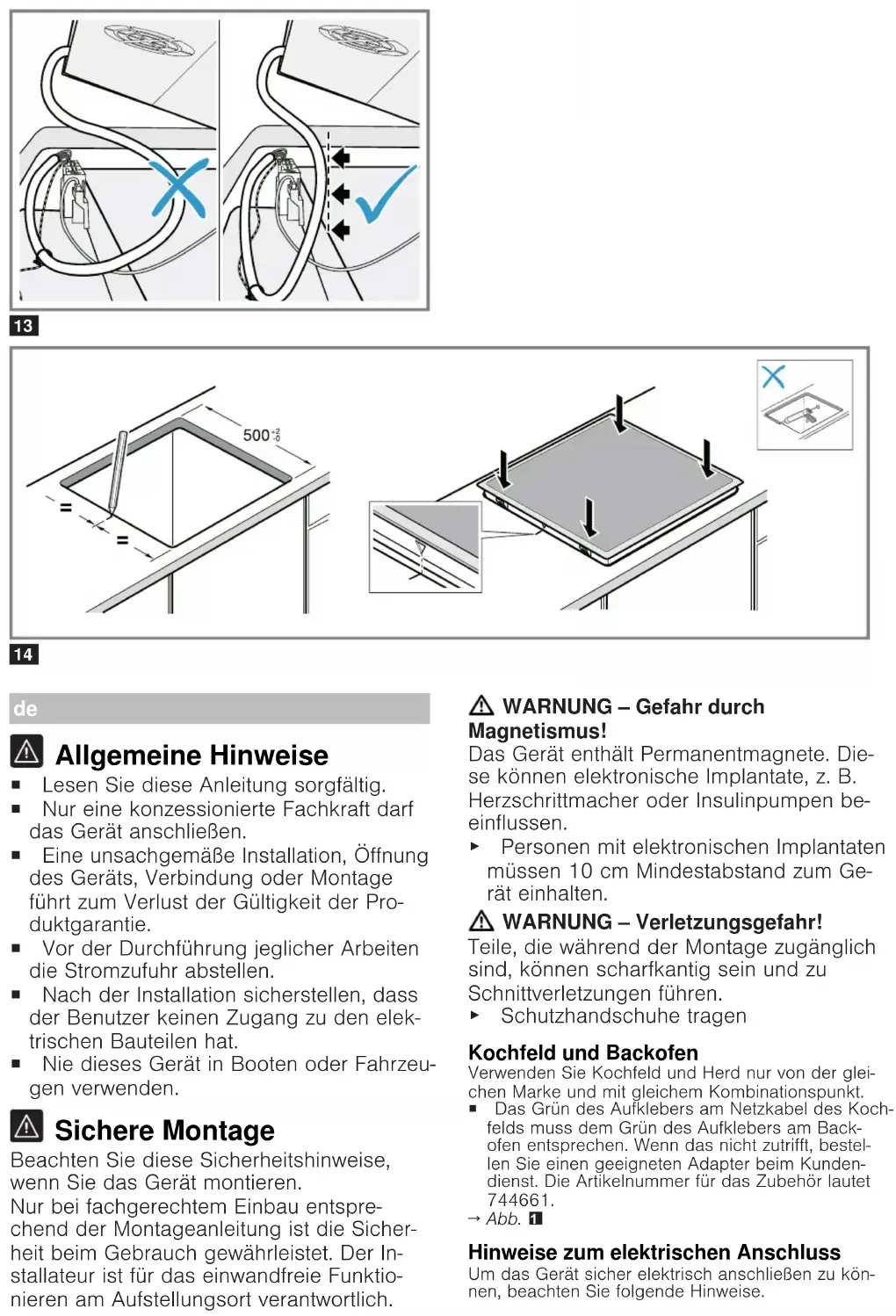

1. Das Kochfeld in den Ausschnitt einsetzen. → Abb. 12
2. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und heißen Teilen fernhalten.

→ Abb. 13

Das Kochfeld in den Arbeitsplattenausschnitt mit einer Tiefe von 500 mm einsetzen

1. Die Mitte des Arbeitsplattenausschnitts markieren. → Abb. 14
2. Das Kochfeld einsetzen.
3. Die Markierungen des Kochfeldrahmens an denen der Arbeitsplatte ausrichten.
4. Das Kochfeld eindrücken.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und heißen Teilen fernhalten.

→ Abb. 13

Gerät demontieren ACHTUNG!

Werkzeuge können das Gerät beschädigen.

▶ Nie das Gerät von oben heraushebeln.

1. Das Gerät vom Stromnetz trennen.

2. Den Backofen herausziehen und vor dem Möbel abstellen.

3. Die Datenleitung S abstecken.
4. Die Schraube der Poly-Box lösen und die Poly-Box herausziehen. Während des Ausbaus nicht an den Kabeln ziehen.
5. Zuletzt den Schutzleiter von der Erdungsschraube lösen.
6. Das Kochfeld von unten herausdrücken.
