Produkttyp	Elektronische Schlagbohrmaschine
Marke	Proviel
Modell	HB 650 E
Versorgungsspannung	230 V - 50 Hz
Aufnahmeleistung	650 W
Bohrfähigkeit - Beton	13 mm
Bohrfähigkeit - Stahl	10 mm
Bohrfähigkeit - Holz	20 mm
Lastdrehzahl	0 - 2600 min⁻¹
Schlagzahl	0 - 26 500 min⁻¹
Gewicht	1,8 kg
Schalldruckpegel (LPA)	93,3 dB(A)
Schallleistungspegel (LWA)	106,3 dB(A)
Vibration (Handgriff)	14,9 m/s²
Isolierung	Doppelisolierung
Bohrfutter	Schnellspannbohrfutter, 2 bis 13 mm
Zusatzhandgriff	Ja, mit Tiefenanschlag
Umschalter Bohren/Schlagbohren	Ja
Drehrichtungsumschalter	Ja
Drehzahlregulierung	Ja, über Rändelschraube am Schalter
Dauereinschaltung	Ja, über Schalterverriegelung
Garantie	36 Monate
Wartung	Sauber halten, keine korrosiven Mittel verwenden, bei Funkenbildung Kohlebürsten prüfen
Sicherheit	Nicht in der Nähe von entzündlichen Dämpfen verwenden, vor Änderungen Netzstecker ziehen, Zusatzhandgriff, Schutzbrille und Maske verwenden
Ersatzteile	Nur Originalersatzteile verwenden, Reparaturen durch Fachpersonal

Häufig gestellte Fragen - HB 650 E Proviel

Wie schalte ich die Bohrmaschine ein und aus?

Drücken Sie den Ein-/Ausschalter, um zu starten. Loslassen zum Stoppen. Für einen schnellen Stopp nach Dauerbetrieb den Schalter kurz drücken.

Wie verwende ich die Dauereinschaltung?

Drücken Sie den Ein-/Ausschalter und dann die Feststelltaste an der Seite. Lassen Sie den Schalter los, um ihn in Position zu halten. Zum Stoppen den Schalter erneut drücken.

Wie stelle ich die Drehzahl ein?

Die Drehzahl ist abhängig vom Druck auf den Schalter. Zur Vorwahl drehen Sie die Rändelschraube im Schalter, um den Hub zu begrenzen.

Wie wähle ich den Bohr- oder Schlagbohrmodus?

Verwenden Sie den Drehschalter über dem Schalter. Position 'Bohren' für Bohren ohne Schlag, Position 'Schlagbohren' für Bohren in Mauerwerk. Nur im Stillstand umschalten.

Was sind die maximalen Bohrfähigkeiten?

Beton: 13 mm, Stahl: 10 mm, Holz: 20 mm. Verwenden Sie geeignete und gut geschärfte Bohrer.

Wie warte ich die Bohrmaschine?

Halten Sie die Bohrmaschine sauber, verwenden Sie keine korrosiven Mittel für das Kunststoffgehäuse. Halten Sie die Belüftungsschlitze frei. Bei übermäßiger Funkenbildung überprüfen Sie die Kohlebürsten.

Was tun bei übermäßiger Funkenbildung?

Dies kann auf abgenutzte Kohlebürsten hinweisen. Lassen Sie diese von einem Fachmann überprüfen und ersetzen. Verwenden Sie nur Originalersatzteile.

Welche wichtigen Sicherheitshinweise gibt es?

Nicht in der Nähe von entzündlichen Dämpfen oder Flüssigkeiten verwenden. Vor Änderungen oder Reinigung den Netzstecker ziehen. Verwenden Sie den Zusatzhandgriff beim Bohren in der Nähe von elektrischen Leitungen. Tragen Sie eine Schutzbrille und eine Staubmaske.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 36 Monate ab Kaufdatum und deckt Material-, Funktions- und Herstellungsfehler ab. Teile und Arbeitskosten sind während dieser Zeit kostenlos.

Welches Zubehör wird mitgeliefert?

Die Bohrmaschine wird mit einem Schnellspannbohrfutter (2-13 mm) und einem Zusatzhandgriff mit Tiefenanschlag geliefert.

BEDIENUNGSANLEITUNG HB 650 E Proviel

Schnellspannbohrfutter 2 - 13 mm, Zusatzhandgriff mit Tiefenanschlag

VERWENDUNG

Die Bohrmaschine ist zum Bohren von Löchern in Holz, Eisen, Buntmetallen und Gestein unter Verwendung des entsprechenden Bohrwerkzeugs ausgelegt.

Beschreibung

1 Schnellspannbohrfutter
2 Bohrtiefenanschlag
3 Zusatzgriff
4 Bohren/Schlagbohren-Umschalter
5 Rechts-/Linkslauf-Umschalter
6 Drehzahl-Regler
7 Feststellknopf
8 Betriebsschalter

Technische Daten

Netzspannung 230 V ~ 50 Hz
Aufnahmeleistung 650 W
Bohrleistung Beton 13 mm	Stahl 10 mmHolz 20 mm
Leerlaufdrehzahl 0 - 2600 min
Schlagzahl 0 - 26.500 min
Schalldruckpegel LPA 93,3 dB(A)
Schalleistungspegel LWA 106,3 dB(A)
Virbation aw	14,9 m/s2
Schutzisoliert
Gewicht 1,8 kg

Achtung

●Die HB 650 E ist nicht zum Antrieb von Vorsatzgeräten ausgelegt.
●Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
●Nur scharfe Bohrer und geeignete Schrauberbits verwenden.
●Ziehen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.

●Schützen Sie das Netzkabel vor Beschädigungen. Öl und Säure können das Kabel beschädigen.
●Das Gerät nicht am Netzkabel tragen.
●Den Stecker nicht durch Ziehen am Netzkabel aus der Steckdose entfernen.
- Achten Sie vor dem Einstecken des Netzsteckers darauf, daß der Betriebsschalter nicht arretiert ist.
- Bei Verwendung von Kabeltrommel, Kabel vollständig abrollen. Drahtquerschnitt min. 1,5 mm ^2 .
●Maschine nicht überlasten.
●Sichern Sie alle zu bearbeitenden Werkstücke ausreichend.
●Kindern unzugänglich machen!
- Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren.
- In Wänden, wo Strom, Wasser oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren.
●Tragen Sie eine Schutzbrille und verwenden sie eine Staubmaske bei stauberzeugenden Arbeiten.
●Reparaturen dürfen nur vom Elektrofachmann durchgeführt werden.
●Verwenden Sie nur original Ersatzteile
●Die Lärmentwicklung am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkeuges wurde nach En 50144-1 gemessen.
●Der Wert der ausgesendeten Schwingungen wurde nach EN 50144-1 ermittelt.

Wartung

●Halten Sie Ihre Bohrmaschine immer sauber.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
- Bei übermäßiger Funkenbildung überprüfen Sie die Kohlenbürsten.
●Halten Sie die Lüftungsschlitze frei.

D

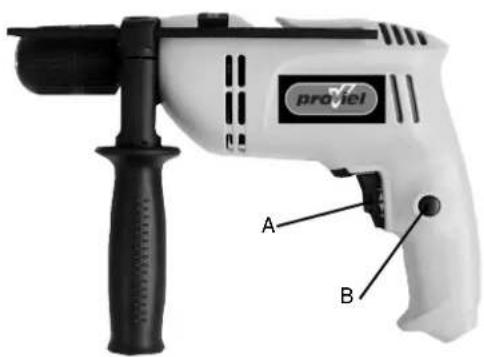

Schalter A mit Feststellknopf B sichern.

Ausschalten:

Schalter A kurz eindrücken.

Durch mehr oder wenig starkes Drücken des

Schalters A wählen Sie die Drehzahl.

Durch Drehen der Rändelschraube im Schalter A

können Sie die Drehzahl vorwählen.

Schiebeschalter in Stellung

Schlagbohren. Nur im Stillstand

umschalten!

Hinweis: Beim Bohren in

Fliesen und Kacheln Stellung

Bohren einstellen!

Schiebeschalter in Stellung

Bohren. Nur im Stillstand

umschalten!

Technische gegevens:

Netspanning : 230 V \~ 50 Hz

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 3 Jahre.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

F GARANTIE

Wir gewähren Ihnen drei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichibeachtung der Montageanleitung und nicht normgemaßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantleanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Technischer Kundendienst: Telefon [phone] • Telefax (0 99 51) 2610 und 5250

Service- und Infoserver: http://www.isc-gmbh.info

DISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone] u. 5250

Ⓐ Hans Einhell Österreich Gesellschaft m.b.H. Mühlgasse 1

A-2353 Guntramsdorf

Tel. [phone], Fax [phone]

GB Einhell UK Ltd

BG Einhell Bulgarien

Bul. Osmi Primorski Polk

Nr. 128, Office 81

BG-9000 Varna

Tel. [phone], Fax [phone]

Technische Änderungen vorbehalten
