BEDIENUNGSANLEITUNG PAS 3 6 Prowork

Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 23

Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 34

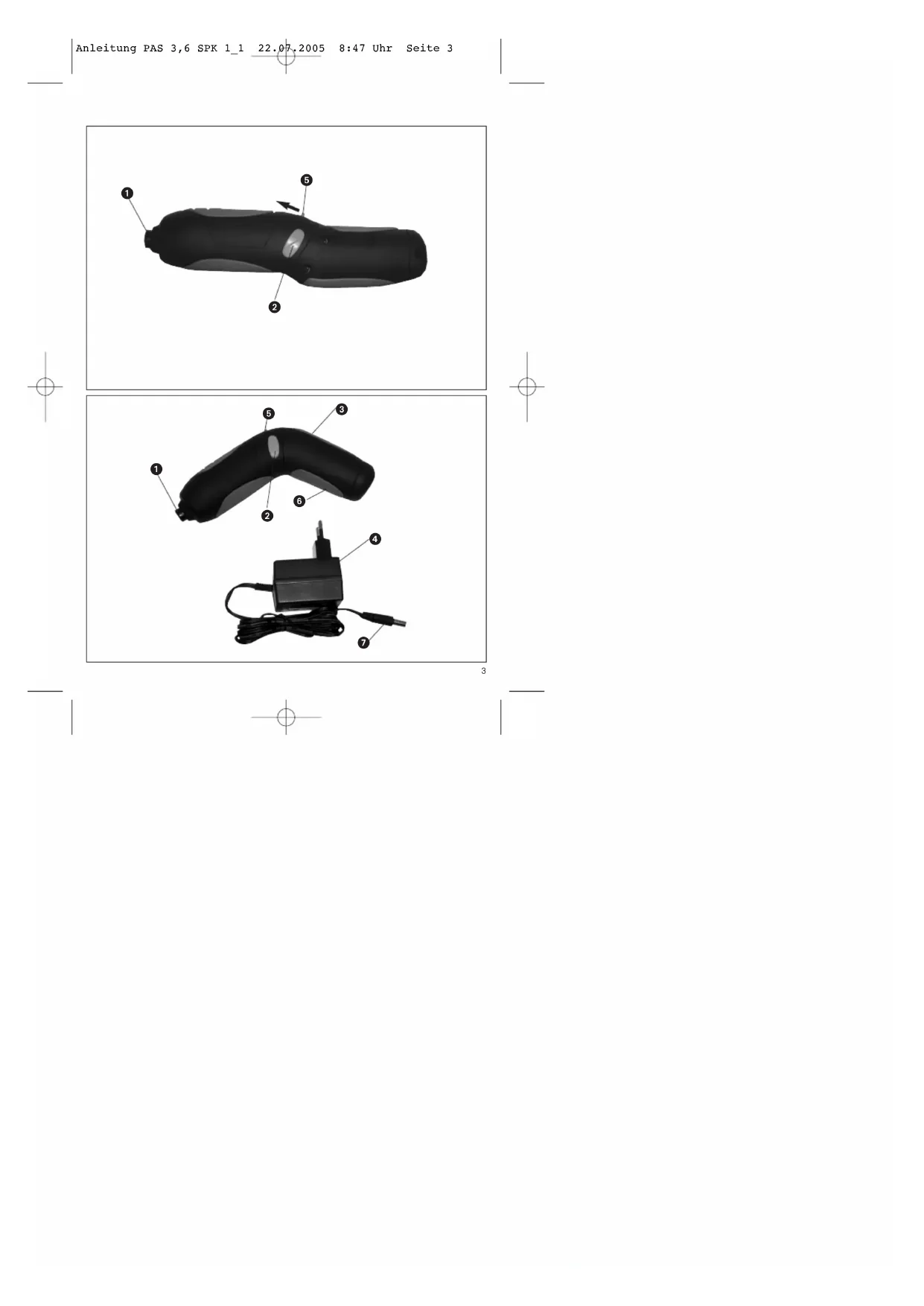

1. Gerätebeschreibung:

1 Bit-Aufnahme 2 Umschalter Links/Rechtslauf / Ein-Ausschalter 3 Ladeanschluß 4 Ladegerät 5 Verriegelungstaste 6 Ladekontrolllampe 7 Ladekabel

2. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen.

3. Wichtige Hinweise:

Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku-Pack mit dem mitgelieferten

Ladegerät. Ein leerer Akku ist nach ca. 3-5 Stunden aufgeladen.

2. Nur einwandfreie und geeignete Schrauberbits

3. Beim Schrauben in Wänden und Mauern diese

auf verborgene Strom-, Gas- und Wasser- leitung überprüfen.

Laden des NC-Akku-Packs

1. Vergleichen Sie, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie das Ladegerät in die Steckdose und verbinden Sie das Ladekabel mit dem Ladeanschluß.

2. Die rote LED (6) signalisiert, daß der Akku

3. Die Ladezeit beträgt bei leerem Akku max. 5

Stunden. Während des Ladevorgangs kann sich der Akku-Pack etwas erwärmen, dies ist jedoch normal. Achtung! Bei Volladung erfolgt keine automa- tische Abschaltung! Nach erfolgter Ladung das Ladekabel vom Schrauber trennen. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte - ob an der Steckdose die Netzspannung vorhanden ist - ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerätes vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie, das Ladegerät und den Schrauber an unseren Kundendienst zu senden. Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des NC-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, daß die Leistung des Akku-Schraubers nachläßt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des NC-Akku-Packs! Ein-Aus-Drehrichtungsschalter (2) Sie können zwischen Links-und Rechtslauf wählen. Um eine Beschädigung des Getriebes zu vermeiden, soll die Drehrichtung nur im Stillstand umgeschaltet werden. Winkeleinstellung Der Schrauber kann in 2 verschiedenen Winkelein- stellungen arretiert werden. Hierzu muß die Ver- riegelungstaste (5) gedrückt und der Schrauber in die gewünschte Stellung gebracht werden. Danach die Verriegelungstaste (5) wieder loslassen. Achtung! Vor Inbetriebnahme prüfen, ob der Schrauber in der jeweiligen Winkellage arretiert ist. Schrauben: Verwenden Sie am besten Schrauben mit Selbst- zentrierung (z. B. Torx, Kreuzschiltz), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, daß der verwendete Bit und die Schraube in Form und Größe übereinstimmen.

Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 45 Technische Daten: Spannungsversorgung Motor 3,6 V = Drehzahl 250 min

Rechts-Links-Lauf ja Ladespannung Akku 6 V = Ladestrom Akku 300 mA Netzspannung Ladegerät 230 V ~ 50 Hz Schalldruckpegel LPA: 55,6 dB(A) Schalleistungspegel LWA: 66,6 dB(A) Vibration: a

Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 78

Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 910

Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 1415

Tömeg 0,25 kg Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 1516

RUS Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 1819

Art.-Nr.: 45.106.74 I.-Nr.: 01015 Archivierung: 4510670-07-4155050Subject to change without notice EN 60745-1; EN 60745-2-2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3 Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 1920 Technische Änderungen vorbehalten Technical changes subject to change Sous réserve de modifications Technische wijzigingen voorbehouden/ Der tages forbehold för tekniske ændringer Con riserva di apportare modifiche tecniche Technikai változások jogát fenntartva Zadržavamo pravo na tehnične izmjene. Zastrzega się wprowadzanie zmian technicznych Сохpaняeтcя прaво на тeхничeскиe изменения GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die be- stimmungsgemäße Benutzung unseres Gerätes. Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- tie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Er- gänzung der lokal gültigen gesetzlichen Vorschriften. Bitte be- achten Sie Ihren Ansprechpartner des regional zuständigen Kun- dendienstes oder die unten aufgeführte Serviceadresse. ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Info-Tel. [phone] • Telefax 0180-5 835 830 Service- und Infoserver: http://www.isc-gmbh.info Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 2021 GARANTIE Op het in de handleiding genoemde toestel geven wij 2 jaar garantie voor hetgeval dat ons product gebreken mocht vertonen. De periode van 2 jaar gaat inmet de gevaarovergang of de overname van het toestel door de klant.De garantie kan enkel worden geclaimd op voorwaarde dat het toestel naarbehoren is onderhouden en gebruikt conform de handleiding.Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 2 jaarbehouden.De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of vande respectievelijke landen van de regionale hoofdverdeler als aanvulling van deter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoonvan de regionaal bevoegde klantendienst of tot het hieronder vermeldeserviceadres te wenden.

Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 2526 Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 2627 Anleitung PAS 3,6 SPK 1_1 22.07.2005 8:47 Uhr Seite 27EH 07/2005

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig.
