Produkttyp	Werkbank
Marke	Westfalia
Modell	811615
Verwendung	Haushalts- und leichte gewerbliche Nutzung
Maximale Tragfähigkeit	100 kg (geschätzt)
Material	Stahl mit Pulverbeschichtung
Abmessungen (L x B x H)	120 x 60 x 80 cm (geschätzt)
Nettogewicht	25 kg (geschätzt)
Arbeitsfläche	Große, rutschfeste Arbeitsplatte
Funktionen	Mehrzweck: Biegen, Sägen, Montieren
Aufbewahrung	Integrierter Aufbewahrungsbehälter für Teile
Stabilität	Rutschfeste Füße
Warnhinweis	Nicht als Gerüst oder Leiter verwenden
Reinigung	Feuchtes Tuch, keine Scheuermittel
Wartung	Befestigungen regelmäßig überprüfen
Sicherheit	Schutzhandschuhe tragen, Bereich freihalten
Montage	Anleitung enthalten, einfache Montage erforderlich
Garantie	2 Jahre (Standard)
Zertifizierungen	CE

Häufig gestellte Fragen - 811615 Westfalia

Wie baue ich die Werkbank Westfalia 811615 zusammen?

Befolgen Sie die mitgelieferte Montageanleitung. Montieren Sie zuerst den Hauptrahmen, dann befestigen Sie die Arbeitsplatte. Verwenden Sie die empfohlenen Werkzeuge (Inbusschlüssel, Schraubendreher). Ziehen Sie alle Schrauben richtig fest.

Welche maximale Belastung wird unterstützt?

Die maximale Tragfähigkeit beträgt ca. 100 kg (geschätzt). Überschreiten Sie niemals diese Grenze, um Kipp- oder Bruchgefahr zu vermeiden.

Kann die Werkbank als Tritthocker verwendet werden?

Nein, es ist streng verboten, diese Werkbank als Gerüst, Leiter oder Tritthocker zu verwenden. Sie ist nur für Arbeiten auf ebener Fläche konzipiert.

Wie reinige und pflege ich die Werkbank?

Reinigen Sie mit einem feuchten Tuch und einem milden Reinigungsmittel. Vermeiden Sie Scheuermittel. Überprüfen Sie regelmäßig die Befestigungen und ziehen Sie sie bei Bedarf nach.

Ist die Werkbank auf unebenem Boden stabil?

Die Werkbank muss auf einer ebenen und festen Oberfläche stehen. Die rutschfesten Füße sorgen für gute Stabilität. Bei unebenem Boden verwenden Sie Nivellierkeile.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Westfalia-Kundendienst erhältlich. Kontaktieren Sie den Hersteller über ihre Website oder telefonisch. Bewahren Sie die Modellnummer 811615 auf.

Kann man zusätzliches Zubehör anbringen?

Ja, Sie können Zubehör wie einen Schraubstock oder einen Sägestopp anbringen. Stellen Sie sicher, dass sie mit der Struktur kompatibel sind und die maximale Last nicht überschreiten.

Wie schwer ist die Werkbank?

Das Nettogewicht beträgt schätzungsweise 25 kg. Es ist schwer genug, um stabil zu sein, kann aber bei Bedarf von zwei Personen bewegt werden.

Wie stelle ich die Höhe oder Neigung ein?

Diese Werkbank ist nicht mit einer Höhenverstellung oder Neigungsverstellung ausgestattet. Sie ist starr. Für Arbeiten in verschiedenen Höhen verwenden Sie einen Hocker oder eine Erhöhung.

Ist die Werkbank für den intensiven Gebrauch geeignet?

Sie eignet sich für Haushalts- und leichte gewerbliche Nutzung. Für intensive tägliche Nutzung wählen Sie ein robusteres professionelles Modell.

BEDIENUNGSANLEITUNG 811615 Westfalia

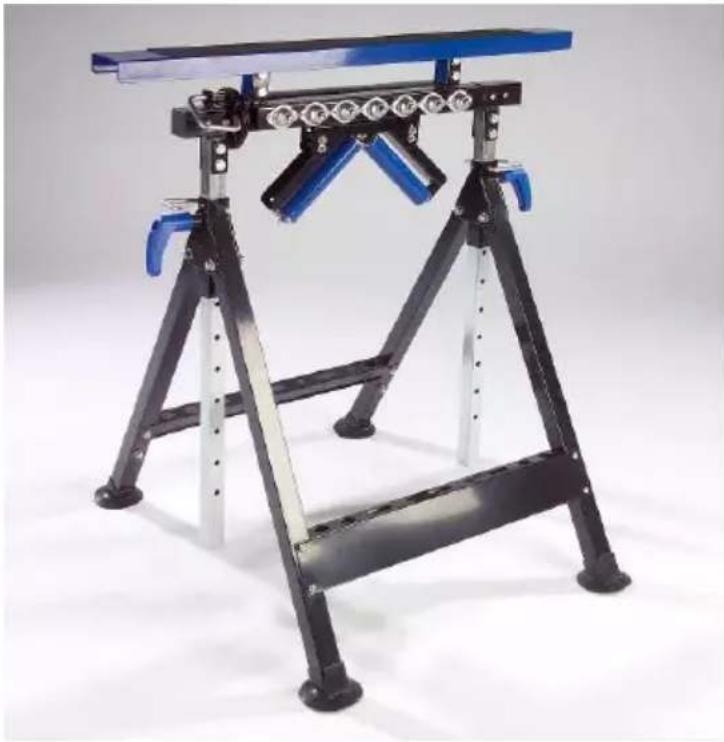

Multifunktionsarbeitsbock

Artikel № 81 16 15

Sehr geehrte Damen und Herren

Bitte machen Sie sich vor der Inbetriebnahme mit dem Gerät vertraut und bewahren Sie diese Bedienungsanleitung gut auf.

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte weitergeben!

Bitte beachten Sie unbedingt die Sicherheitshinweise!

Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen, Missverständnissen und Schäden vorzubeugen.

Übersicht | Overview

Im Zuge der Weiterentwicklung wurden die Schrauben zur Fixierung der Ablagefläche durch Schnellverschlussbügel ersetzt.

Weiterentwicklung wurden die Schrauben zur Ablagefläche durch Schnellverschlussbügel her development, the bolts for fixing the ce are replaced by quick-lock pins.

A 1x
B 2x
C 1x
D 2x
E 2x
F 4x	M8 40 mm
G 8x	M8
H 4x	M8
I 8x	M6 37 mm
J 16x	[4H05] M6
K 16x	[70H7] M6
L 2x
M 2x
N 4x
O 2x	M8
P 1x	M8 16 mm
Q 1x	M8

R 4x

Technische Daten | Technical Data

Max. Belastung für Auflagefläche	200 kg	Max. Load for Working Table
Max. Belastung für Rollen und Kugellager	100 kg	Max. Load for Rollers and Ball Bearings
Max. Belastung für V-Rollen-Auflagefläche	45 kg	Max. Load for V-Shaped Rollers
Eigengewicht ca.	12 kg	Self-Weight approx.
Große Auflagefläche Max. Höhe Min. Höhe	1275 mm/ 790 mm	Large Working Table Max. Height Min. Height
Breite der großen Auflagefläche	750 mm	Width of the large Working Table
Abmessungen der langen Rolle Max. Höhe Min. Höhe	1240 mm/ 765 mm	Dimensions of the long Roll Max. Height Min Height
Breite der langen Rolle	370 mm	Width of the long Roll
Standfläche mit Füßen	690 x 530 mm	Stand Area with Feet

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen folgende Hinweise:

• Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Bitte legen Sie die Bedienungsanleitung dem Produkt bei, wenn Sie es an Dritte weitergeben!
• Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Plastiktüten etc. können zu einem gefährlichen Spielzeug für Kinder werden.
• Tragen Sie keine weite Kleidung oder Schmuck, diese könnten sich beim Arbeiten verfangen.
• Verwenden Sie den Multifunktionsarbeitsbock nur bestimmungs-gemäß zur Ablage von Werkstücken. Benutzen Sie den Arbeitsbock nicht als Gerüst, Leiter, Hocker oder Ähnliches.
• Halten Sie unbefugte Personen und Hindernisse vom Arbeitsbereich fern.
• Benutzen Sie den Arbeitsbock nur auf einem ebenen Untergrund und stellen Sie sicher, dass der Untergrund den Arbeitsbock und das Gewicht tragen kann.
• Überlasten Sie den Arbeitsbock nicht mit mehr als dem in den technischen Daten angegebenen Gesamtgewicht.
• Bei der Verarbeitung von besonders langen und schweren Werkstücken, lassen Sie sich von einer weiteren Person helfen.
• Benutzen Sie den Arbeitsbock nicht, wenn Teile defekt oder verbogen sind.
• Lassen Sie den Arbeitsbock nicht fallen und werfen Sie ihn nicht.

Vor dem Aufbau

Überprüfen Sie die Vollzähligkeit der Teile, bevor Sie mit dem Zusammenbau beginnen. Bei fehlenden Teilen, schicken Sie den Arbeitsbock nicht zurück. Wenden Sie sich bitte an die Kundenbetreuung.

Entsorgen Sie das Verpackungsmaterial oder lagern Sie es an einem für Kinder unzugänglichen Ort. Plastikbeutel usw. können zu einem gefährlichen Spielzeug für Kinder werden.

Federmechanismus nach unten drücken und V-Rollen kippen. Push down the spring mechanism and tilt the V-shaped Rollers.

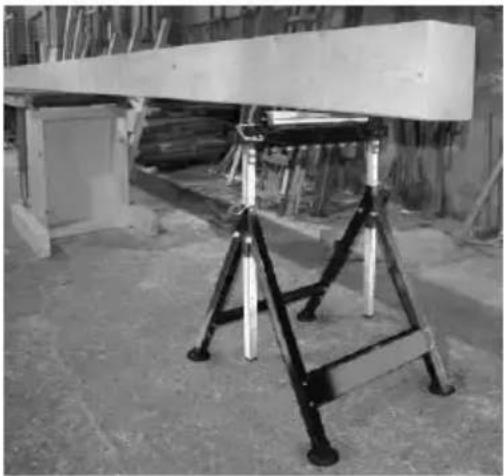

Anwendung | Using

Lochscheiben Hole Discs
Feststellschraube und Mutter Locking Screw with Nut

Zur festen Montage der Baugruppe (A) können Sie beide Lochscheiben mithilfe der Feststell- schraube fixieren.

bitte helfen Sie mit, Abfall zu vermeiden.

Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden können.

Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte Ihrer Sammelstelle für Wertstoffe zu.

Dear Customer,

Kundenbetreuung | Customer Services

Deutschland

= Österreich

Westfalia Westfalia

Werkzeugstraße 1 Moosham 31

D-58093 Hagen A-4943 Geinberg OÖ

Telefon: [phone] Telefon: [phone]

Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23

Internet: www.westfalia.de Internet: www.westfalia-versand.at

+ Schweiz

Westfalia

Wydenhof 3a

CH-3422 Kirchberg (BE)

Telefon: [phone]

Telefax: (034) 4 13 80 01

Internet: www.westfalia-versand.ch
