BEDIENUNGSANLEITUNG EKC 301-5 Exquisit

Bedienungsanleitung mit Montageanweisungen

ORSICHTSMAßNAHME VOR DER

ORSICHTSMAßNAHMEN BEI

ETRIEBSDAUERBEGRENZUNG

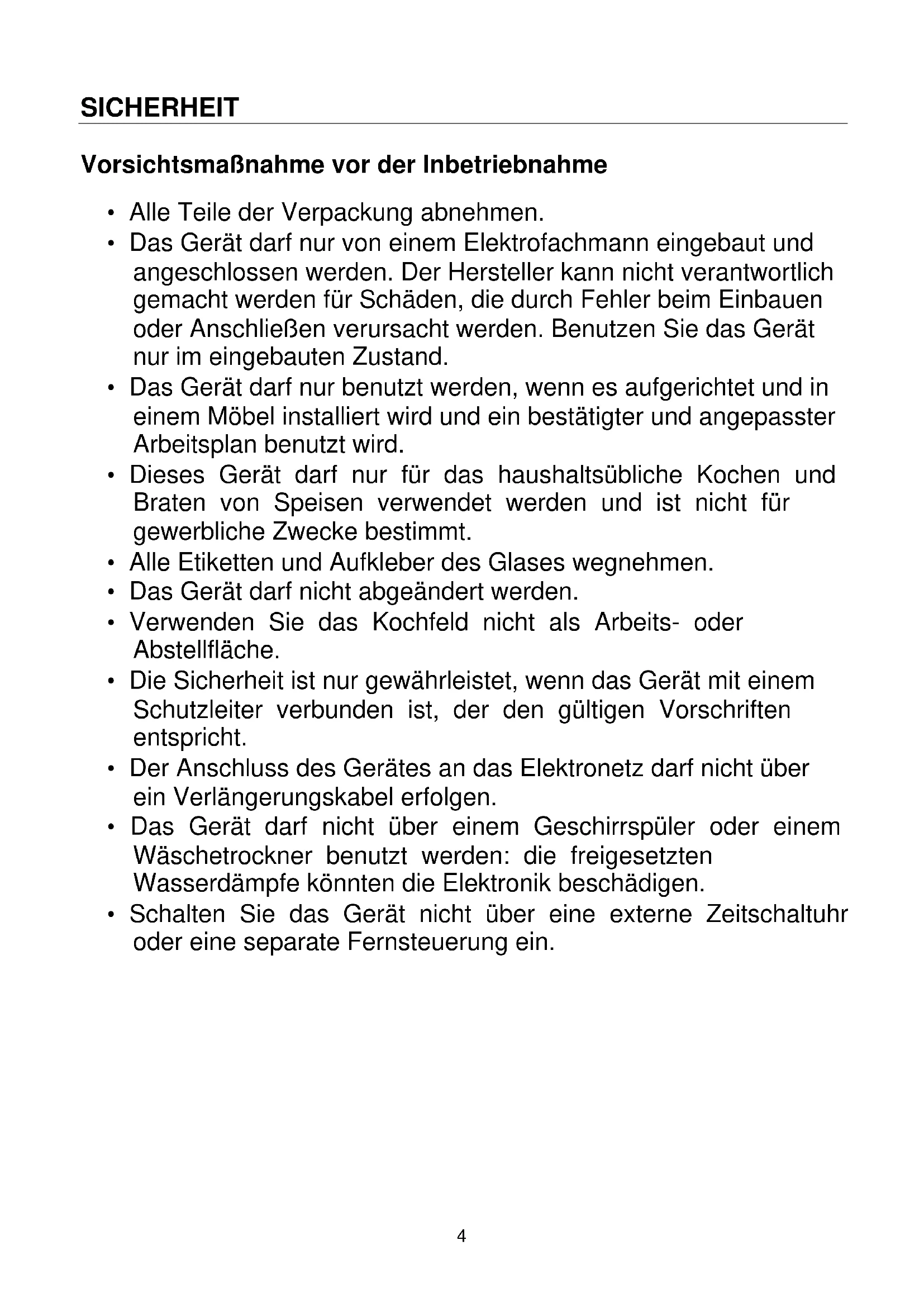

• Alle Teile der Verpackung abnehmen.

• Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.

• Das Gerät darf nur benutzt werden, wenn es aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepasster Arbeitsplan benutzt wird.

• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.

• Alle Etiketten und Aufkleber des Glases wegnehmen.

• Das Gerät darf nicht abgeändert werden.

• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.

• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.

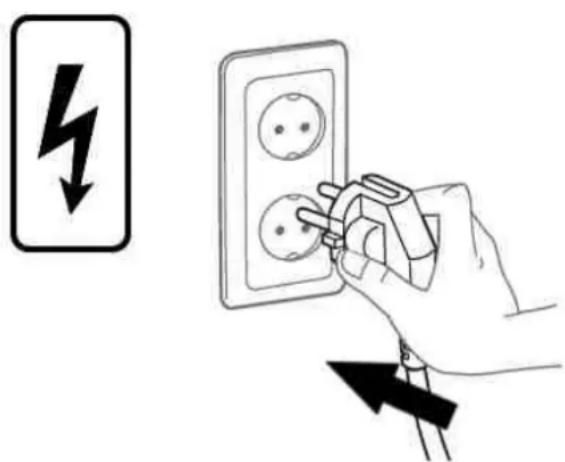

• Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.

• Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.5 Allgemeine Sicherheitshinweise

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.

• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten.

• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Geräts.

• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.

• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden.

• Legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.

• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, denn sie könnten heiß werden.6 Schutz vor Beschädigung

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.

• Beachten Sie, daß auch Sandkörner Kratzer verursachen können.

• Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.

• Töpfe und Ränder nicht an der Scheibe anstoßen.

• Die Kochzonen nicht mit leerem Kochgeschirr benützen.

• Vermeiden Sie Zucker, Kunstoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.

• Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.

• Brandgefahr! Keine Gegenstände auf dem Kochfeld lagern.

• Befindet sich unter dem eingebauten Gerät eine Schublade, muß auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.

• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.

• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!7 Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muß das Gerät ausgeschaltet und vom Netz getrennt werden.

• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.

• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.

• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden. Schutz vor weiteren Gefahren

• Achten Sie darauf, daß das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muß möglichst viel von der Kochzone abdecken.

• Für Personen mit einem Herzschrittmacher: in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.

• Benutzen sie keinen syntetique oder aluminum Bereich: Sie könnten auf der kochzone verschmelzen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.8 GERÄTEBESCHREIBUNG Technische Beschreibung Typ

Gesamt Leistung 3000 W Energieverbrauch der Kochmulde EC hob

Ø 190 mm Nominal Leistung 1800 W Standardisiertes Kochgeschirr Kategorie* C Energieverbrauch EC

• nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet. Bedienfeld

BEDIENUNG DES KOCHFELDES

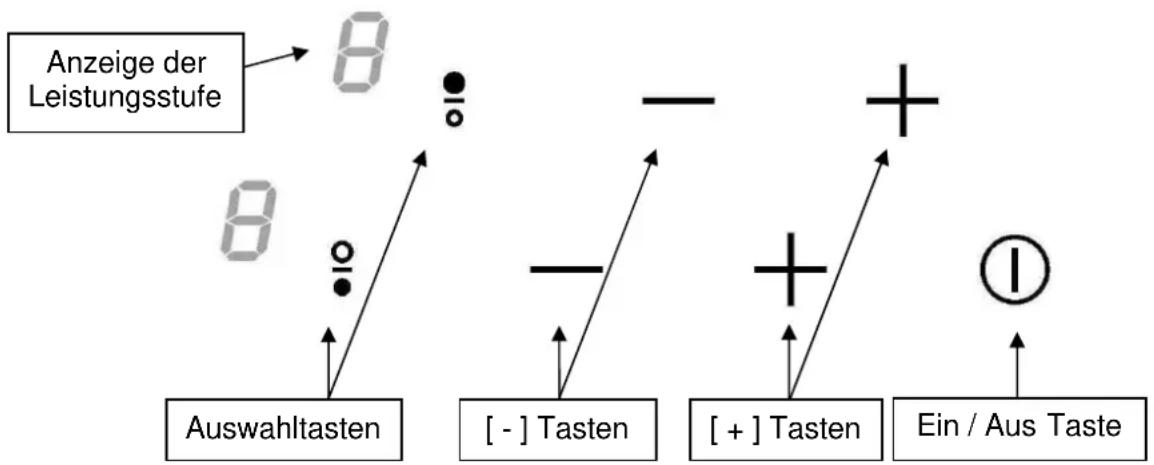

Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert. Anzeige Anzeige Benennung Funktion

0. Null Die Kochzone ist aktiviert

1…9 Leistungsstufe Einstellung der Leistung A Ankochautomatik Höchste Leistung + Ankochen E Fehleranzeige Fehler der Elektronik H Restwärme Kochzone ist heiß L Verriegelung Das Kochfeld ist abgesichert Anzeige der Leistungsstufe [ - ] Tasten Ein / Aus

Taste [ + ] Tasten Auswahltasten9

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte. Kochfeld ein- und ausschalten

Kochfeld: ein- / ausschalten : Betätigung Bedienfeld Anzeige Einschalten Auf [ ] drücken 2 x [ 0 ] Ausschalten Auf [ ] drücken [ 0 ] oder [ H ]

Kochzone: ein- / ausschalten : Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den Auswahltaste drücken [ 0 ] Leistung erhöhen Auf [ + ] drücken [ 1 ] bis [ 9 ] Leistung verringern Auf [ - ] drücken [ 9 ] bis [ 1 ] Ausschalten Auf [ + ] und [ - ] [ 0 ] oder [ H ] gemeinsam drücken Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus, und die Nullen erlöschen. Restwärmeanzeige Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [ H ] angezeigt. Das [ H ] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr! Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

Aktivierung der Ankochautomatik : Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den Auswahltaste drücken [ 0 ] Hohe Leistung aktivieren Auf den [ + ] drücken [ 1 ] bis [ 9 ] Ankochautomatik aktivieren Auf den [ + ] drücken [ 9 ] blinkt mit [ A ] Leistung auswählen Auf den [ - ] drücken [ 9 ] zurück auf [ 8 ] [ 7 ] (z.B. « 7 ») bis dass [ 7 ] mit [ A ] blinkt

Abschalten der Ankochautomatik : Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den Auswahltaste drücken [ 7 ] blinkt mit [ A ] Leistung auswählen Auf den [ - ] drücken [ 0 ]10 Betriebsdauerbegrenzung Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe. Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungsänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet. Eingestellte Kochstufe Betriebsdauerbegrenzung

1,511 KOCHEMPFEHLUNGEN Einstellbereiche (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen Auflösen Zubereitung Saucen, Butter, Schokolade Gelatine Yoghurt 2 bis 3 Quellen Auftauen Warmhalten Reis, Gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren Dünsten Fisch, Gemüse Obst 4 bis 5 Dünsten Quellen Auftauen Fisch, Gemüse Teigwaren, Getreide, Hülsenfrüchte Tiefkühlkost 6 bis 7 Ankochen Fortkochen Fleisch, Leber , Eier, Wurst Gulasch, Rouladen 7 bis 8 Schonendes Braten Fisch, Schnitzel, Bratwurst, Spiegeleier

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen. Reinigen Sie das verschmutzte Kochfeld immer regelmäßig. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel.

• Um das Gerät zu reinigen, muss es ausgeschaltet sein.

• Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.

• Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen

• Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken.

• Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.

Die Kochmulde oder die Kochzonen nicht einschalten:

• Die Mulde ist falsch am Netz angeschlossen.

• Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt.

• Die Kochmulde ist verriegelt.

• Die Sensortasten sind mit Wasser oder Schmutz bedeckt.

• Ein Kochgeschirr bedeckt die Tasten. In der Anzeige erscheint [ E ] :

• Den Kundendienst anrufen.12 Eine Kochzone oder die gesamte Mulde schaltet ab :

• Die Sicherheits-Abschaltung hat es ausgelöst.

• Diese ist aktiviert, wenn Sie vergessen haben eine Kochzone abzuschalten.

• Diese Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind.

• Ein Topf ist leer und überhitzt.

• Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder auch automatisch abgeschaltet Der Auftrag Anzeige [ L ] :

• Finden Sie im Kapitel Verriegelung der Kochmulde. In der Anzeige erscheint[ ] oder [ Er03 ] :

• Ein Objekt oder eine Flüssigkeit uberdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden. In der Anzeige erscheint [ E21 ] :

• Das Kochfeld ist überhitzt, lassen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein In der Anzeige erscheint [ Er03 ]:

• Ein Objekt oder eine Flüssigkeit uberdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden. In der Anzeige erscheint [ Er21 ]:

• Das Kochfeld ist überhitzt, lassen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein In der Anzeige erscheint [ U400 ], [ Er25 ] oder [ U4 ]:

• Das Kochfeld ist nicht gut mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein. Wenn eines der obengenannten Zeichen andauert, rufen Sie den Kundendienst an. UMWELTSCHUTZ

Die Verpackungsmaterialen sind umweltfreundlich und recyclierbar .

Elektrische und elektronische Geräte enthalten noch wertvolle Materialen. Sie erhalten aber auch noch schädliche Stoffe , die für ihrer Funktion und Sicherheit notwendig sind

Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

• Nutzen Sie statt dessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.13 MONTAGEHINWEISE Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten dass die in seinem Wohnsitz geltenden Normen eingehalten werden. Dichtung Einbau: Die Zur Verfügung gestellte Dichtung mit dem Gerät verhindert jede Infiltration im Möbel. Das aufkleben muss mit großer Sorgfalt gemacht werden wie unterhalb in der entsprechende Skizze. Die Zur Verfügung gestellte Dichtung mit dem Gerät ermöglicht auch den Halt des Gerätes in der Richtigen Position. Somit ist die Verwendung eines zweites Befestigungssystem nicht notwendig.

Einbau : Typ Einbaumasse EKC301-5 480 x 275 mm

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.

• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte höher sein als die Kochmulde.

• Die Arbeitsplatte soll mit hitzebeständigem Kleber (100 °C) verarbeitet sein.

• Die Wandabschlussleisten müssen hitzebeständig sein

• Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.

• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig.

• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.

• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.

• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keine mechanische Belastungen, z.B. durch Schublade, ausgesetzt ist.

• Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.

ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesem für den Einsatz mit dem Kochfeld freigeben sind

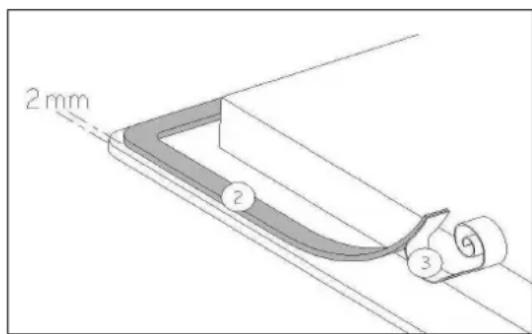

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand der Ausserkannte des Glases aufkleben.14 ELEKTROANSCHLUSS

Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

Der Berührungsschutz isolierter Teile muss nach der Montage sichergestellt sein.

Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen finden Sie auf dem Typenschild.

Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze

Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen perfekt durch das Einbauen abgedeckt sein.

Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.

Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden.

Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder seiner Serviceagentur oder einer ähnlich qualifizierten Person ersetzt werden. Es ist nicht notwendig einen Stromkabel hinzuzufügen, das Gerät ist bereits mit einem Stromkabel mit einem E/F Typ Stecker ausgestattet. Achtung ! Dieses Gerät ist nur für eine Versorgung von 230 V~ 50/60 Hz ausgelegt. Schliessen Sie immer, falls vorhanden den Nullleiter (N) mit an. Beachten Sie das Anschlussschema. Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, benutzen Sie einen Schraubenzieher und schieben Sie ihn in die vorgesehene Schlitzen. ( * ) laut EN 60 335-2-6 Norm

Achtung ! Die Drähte korrekt hineinstecken. Die Schrauben fest anziehen.

Netz Anschluss ( * ) Durchmesser Kabel Sicherung Diagramm 230V~ 50/60Hz

16 A* Wir sind nicht verantwortlich f ür Zwischenfälle die durch falschen Anschlu

WICHTIG Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können:

• 4 EAN Typenschild (Das Typenschild ist im Innenraum des Gerätes oder auf der Rückseite.)

• die vollständige Anschrift und Telefon- Nr.,

• die Fehlerbeschreibung.

Zuständige Kundendienstadresse EGS GmbH Dieselstraße 1 33397 Rietberg / DEUTSCHLAND Kundentelefon für Deutschland: [phone] Kundentelefon für Österreich: [phone] (aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend) (Reparaturaufträge können auch online eingegeben werden.) Internet: www.vonreiter.de
