BEDIENUNGSANLEITUNG KAC20 KRESS

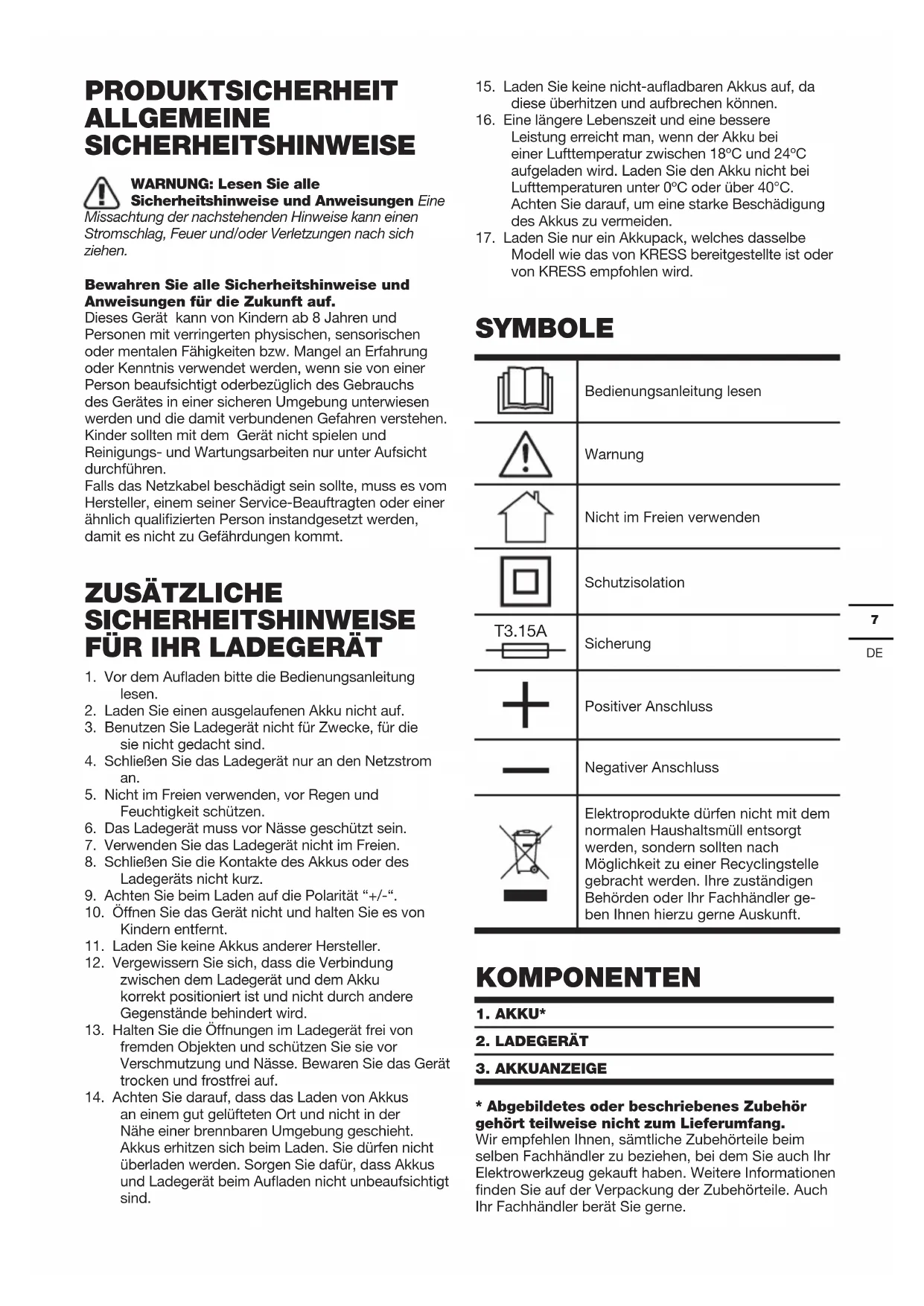

PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE WARNUNG: Lesen Sie alle Sicherheitshinweise und Anweisungen Eine Missachtung der nachstehenden Hinweise kann einen Stromschlag, Feuer und/oder Verletzungen nach sich ziehen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten bzw. Mangel an Erfahrung oder Kenntnis verwendet werden, wenn sie von einer Person beaufsichtigt oderbezüglich des Gebrauchs des Gerätes in einer sicheren Umgebung unterwiesen werden und die damit verbundenen Gefahren verstehen. Kinder sollten mit dem Gerät nicht spielen und Reinigungs- und Wartungsarbeiten nur unter Aufsicht durchführen. Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service-Beauftragten oder einer ähnlich qualizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt. ZUSÄTZLICHE SICHERHEITSHINWEISE

1. Vor dem Auaden bitte die Bedienungsanleitung

2. Laden Sie einen ausgelaufenen Akku nicht auf.

3. Benutzen Sie Ladegerät nicht für Zwecke, für die

sie nicht gedacht sind.

4. Schließen Sie das Ladegerät nur an den Netzstrom

5. Nicht im Freien verwenden, vor Regen und

Feuchtigkeit schützen.

6. Das Ladegerät muss vor Nässe geschützt sein.

7. Verwenden Sie das Ladegerät nicht im Freien.

8. Schließen Sie die Kontakte des Akkus oder des

Ladegeräts nicht kurz.

9. Achten Sie beim Laden auf die Polarität “+/-“.

10. Öffnen Sie das Gerät nicht und halten Sie es von

11. Laden Sie keine Akkus anderer Hersteller.

12. Vergewissern Sie sich, dass die Verbindung

zwischen dem Ladegerät und dem Akku korrekt positioniert ist und nicht durch andere Gegenstände behindert wird.

13. Halten Sie die Öffnungen im Ladegerät frei von

fremden Objekten und schützen Sie sie vor Verschmutzung und Nässe. Bewaren Sie das Gerät trocken und frostfrei auf.

14. Achten Sie darauf, dass das Laden von Akkus

an einem gut gelüfteten Ort und nicht in der Nähe einer brennbaren Umgebung geschieht. Akkus erhitzen sich beim Laden. Sie dürfen nicht überladen werden. Sorgen Sie dafür, dass Akkus und Ladegerät beim Auaden nicht unbeaufsichtigt sind.

15. Laden Sie keine nicht-auadbaren Akkus auf, da

diese überhitzen und aufbrechen können.

16. Eine längere Lebenszeit und eine bessere

Leistung erreicht man, wenn der Akku bei einer Lufttemperatur zwischen 18ºC und 24ºC aufgeladen wird. Laden Sie den Akku nicht bei Lufttemperaturen unter 0ºC oder über 40°C. Achten Sie darauf, um eine starke Beschädigung des Akkus zu vermeiden.

17. Laden Sie nur ein Akkupack, welches dasselbe

Modell wie das von KRESS bereitgestellte ist oder von KRESS empfohlen wird. SYMBOLE Bedienungsanleitung lesen Warnung Nicht im Freien verwenden Schutzisolation T3.15A Sicherung Positiver Anschluss Negativer Anschluss Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler ge- ben Ihnen hierzu gerne Auskunft. KOMPONENTEN

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen nden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.8

TECHNISCHE DATEN Ladespannung 100V-240V~50/60Hz Nennspannung 20V Ladestrom 2A Nennleistung 50W Akku Lithiumbatterie Ladezeit (Ca.) 2.0Ah approx. 58mins 4.0Ah approx. 125mins 6.0Ah approx. 180mins Schutzisolation /II Gewicht 0.41kg Für die technischen Daten des Typs, die Anzahl der Zellen und die Nennleistung der Akkus, die aufgeladen werden können, prüfen Sie bitte das Typenschild auf dem von KRESS mitgelieferten Akku-Pack. LADEVORGANG HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch. LADEHINWEISE

Warnung: Das Ladegerät und der Akku sind aufeinander abgestimmt und sollten nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie darauf, dass keine Metallteile o. ä. die Anschlüsse des Ladegeräts oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommen.

2. VOR VERWENDUNG IHRES AKKUWERKZEUGS

Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden.

1) Stecken Sie das Ladegerät in eine geeignete

2) Schieben Sie den Akku in das Ladegerät, um eine

Verbindung herzustellen. Die LED (3) wird grün aueuchten und blinken; damit wird signalisiert, dass ein langsamer Ladevorgang gestartet wurde.

3) Nach dem Ladevorgang Der Ladevorgang dauert

ca. 45 Minuten, die LED wird nicht blinken und weiter grün leuchten. Das heißt, dass die Batterie voll und der Ladevorgang abgeschlossen ist. WARNUNG: Falls die Ladekapazität aufgrund langer Benutzung oder direkter Sonneneinstrahlung oder Hitze zur Neige geht, Lassen Sie den Akku vor dem Wiederaufladen ausreichend abkühlen, damit die volle Ladung erreicht werden kann. LADE-ANZEIGEN Dieses Ladegerät wurde konzipiert, um Probleme von Batteriepacks zu erkennen. Die Anzeigelichter zeigen Probleme an (siehe Tabelle unten). Falls dies auftreten sollte, legen Sie ein neues Batteriepack ein um herauszunden, ob das Ladegerät funktionsfähig ist. Wenn die neue Batterie richtig lädt, so ist das alte Batteriepack defekt und sollte an ein Service- oder Recycling-Center zurückgegeben werden. Wenn das neue Batteriepack das gleiche Problem wie das ursprüngliche Batteriepack aufweist, lassen Sie das Ladegerät in einem autorisierten Service-Center überprüfen. Licht An/blinkt Status Rot an defekter Akku Rot blinkt

Akku- Übertemperaturschutz Die Temperatur des Akkupacks liegt unter 0 ºC oder über 45 ºC . Grün an Ladevorgang abgeschlossen Grün blinkt ---------- Lädt Akku-Übertemperaturschutz Dieses Ladegerät verfügt über einen integrierten Übertemperaturschutz. Wenn das Ladegerät ein Akkupack erkennt, das zu heiß oder zu kalt ist (das Licht ist rot blinkt), wird automatisch der Schutzkreis aktiviert und der Ladevorgang ausgesetzt, bis das Akkupack die korrekte Temperatur erreicht hat.Der Ladevorgang beginnt dann automatisch (das Licht ist grün blinkt). Diese Funktion gewährleistet maximale Lebensdauer der Batterie. Defekter Batteriepacks Dieses Ladegerät entdeckt defekter Batteriepacks. Wenn ein defekter Batteriepack in das Ladegerät eingelegt wird, versucht das Ladegerät dieses zu reparieren. Dieser Vorgang dauert etwa 30 Minuten (das Licht ist grün blinkt). Nach dem Abschluss der Reparatur beginnt automatisch der Ladevorgang bis zur höchstmöglichen Kapazität (das Licht ist grün blinkt). Wenn die LED dauerhaft rot leuchtet, ist das Akkupack nicht mehr gebrauchsfähig. HINWEIS: Reparierte Batteriepacks können immer noch benutzt werden, sind aber nicht so leistungsstark wie neue Batteriepacks.

WICHTIGE HINWEISE ZUM

1. Laden Sie eine neue Batterie oder eine Batterie, die

längere Zeit gelagert wurde vor Gebrauch auf. Wenn Sie die Batterie für lange Zeit lagern wollen, laden Sie die Batterie vollständig auf, um eine maximale Lebensdauer der Batterie sicher zu stellen.9

2. Eine längere Lebensdauer und bessere Leistung

kann erreicht werden, wenn das Batteriepack bei 18º-24ºC Raumtemperatur aufgeladen wird. Laden Sie das Batteriepack nicht bei einer Lufttemperatur von weniger als 0ºC oder von mehr als 40ºC auf. Dies ist wichtig, da dadurch schwerer Schaden am Batteriepack vermieden werden kann.

3. Frieren Sie Ihr Auadegerät nicht ein und bringen

Sie es nicht in Kontakt mit Wasser oder anderen Flüssigkeiten.

4. Wenn das Batteriepack nicht ausreichend Strom für

Fälle liefert, die vorher problemlos funktionierten, laden Sie Ihre Batterie auf. Benutzen Sie sie unter diesen Umständen nicht weiter. Sie können ein teilweise verbrauchtes Batteriepack, ohne nachteilige Auswirkungen auf das Batteriepack, jederzeit verwenden.

5. Während des Ladevorgangs ist es normal, dass das

Batteriepack und das Ladegerät warm werden.

6. Wenn das Batteriepack nicht richtig aufgeladen wird:

a. Überprüfen Sie den Strom an der Steckdose, indem Sie das Ladegerät an eine andere Steckdose anschließen. b. Schließen Sie das Ladegerät an und trennen Sie es von der Steckdose, um zu prüfen ob es in Ordnung ist. c. Überprüfen Sie, ob die Batterie defekt ist. d. Schließen Sie das Ladegerät an einem Ort an, an dem die Umgebungstemperatur etwa 18º - 24º C beträgt. e. Wenn das Ladeproblem anhält, bringen Sie das Gerät, das Batteriepack und das Ladegerät zu einem befugten Service-Center. f. Unter bestimmten Bedingungen, wenn das Ladegerät an eine Steckdose angeschlossen ist, können die Ladekontakte des Ladegeräts durch Fremdmaterial abgetragen werden. Leitendes Fremdmaterial wie metallische Teile müssen von den Öffnungen des Ladegeräts ferngehalten werden. Trennen Sie immer das Ladegerät von der Steckdose, wenn kein Batteriepack im Ladegerät ist oder vor der Reinigung. PROBLEMLÖSUNG DER AKKU LÄSST SICH NICHT IN DAS LADEGERÄT EINSETZEN a) Prüfen Sie, ob das Ladegerät und das Batteriepack füreinander geeignet sind. b) Der Akku kann nur in einer Richtung in das Ladegerät eingesetzt werden. Drehen Sie die Batterie herum, so dass sie eingesetzt werden kann, die Kontrollleuchte sollte grün aueuchten und blinken, wenn der Akku geladen wird.

GRÜNDE FÜR UNTERSCHIEDLICHE LADEDAUER

Die Ladedauer hängt von mehreren Faktoren ab. Unterschiedlich lange Ladevorgänge sind kein Hinweis auf einen Defekt. a) Ist das Akkupack nur teilentladen, kann es in weniger als der vorgesehenen Nennzeit aufgeladen werden b) Wenn das Akkupack und die Umgebungstemperatur sehr kalt/heiß sind, kann das Wiederauaden länger dauern. Bitte suchen Sie eine angemessene Umgebung mit der korrekten Lufttemperatur, um den Ladevorgang zu starten. c) Falls der Akku sehr heiß ist, verhindert eine interne Sicherheitsabschaltung die Auadung. Sie müssen den Akku aus dem Ladegerät herausnehmen und abkühlen lassen, ehe Sie ihn wieder auaden können. WARTUNG Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen. Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Nutzen Sie niemals Wasser oder chemische Reinigungsmittel zum Säubern des Ladegeräts. Wischen Sie es mit einem trockenen Tuch. Bewaren Sie Ihr Ladegerät stets trocken auf. Falls das Netzkabel beschädigt sein sollte, muss es vom Hersteller, einem seiner Service-Beauftragten oder einer ähnlich qualizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. KONFORMITÄTSERKLÄ- RUNG Wir, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany erklären hiermit, dass unser Produkt Beschreibung Ladegerät Typ KAC20 den Bestimmungen der folgenden Richtlinien entspricht: 2014/35/EU, 2014/30/EU, 2011/65/EU&(EU)2015/863 Werte nach EN 60335-1, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2, EN IEC 61000-3-2, EN 61000-3-3 2022/01/01 Allen Ding Stellvertretender Chengenieur, Prufung und Zertizierung Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China10
