BEDIENUNGSANLEITUNG 232859 Arktic

Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für den Kauf des Gerätes Arktic. Machen Sie sich bitte mit dieser Anleitung noch vor der Inbetriebnahme des Gerätes vertraut, um Schäden durch die unsachgemäße Bedienung zu vermeiden. Den Sicherheitsregeln ist besondere Aufmerksamkeit zu widmen. Sicherheitsregeln

• Die unsachgemäße Bedienung des Geräts kann zur schweren Beschädigung des Geräts sowie zu Verletzungen führen.

• Dieses Gerät ist nur für den gewerblichen Gebrauch bestim.

• Das Gerät ist ausschließlich zu dem Zweck zu benutzen, zu dem es hergestellt wurde. Der Hersteller haftet nicht für Schäden, die auf unsachgemäße Bedienung des Geräts zurückzuführen sind.

• Den Kontakt des Gerätes und des Steckers mit Wasser oder einer anderen Flüssigkeit vermeiden. Den Stecker unverzüglich aus dem Stecker ziehen und das Gerät von einem anerkannten Fachmann prüfen lassen, wenn das Gerät unbeabsichtigterweise ins Was

ser fällt. Bei Nichteinhaltung dieser Sicherheitsvorschriften besteht Lebensgefahr.

• Nie eigenständig das Gehäuse des Gerätes zu öffnen versuchen.

• In das Gehäuse des Gerätes keine Gegenstände einführen.

• Den Stecker nicht mit nassen oder feuchten Händen berühren.

Gefahr eines Stromschlags! Das Gerät darf nicht selbstständig repariert werden. Sämtliche Mängel und Unzulänglichkeiten sind ausschließlich durch qualifiziertes Per

sonal zu beseitigen.

• Niemals ein beschädigtes Gerät benutzen! Das beschädigte Gerät vom Netz trennen und sich mit dem Verkäufer in Verbindung setzen.

• Warnung: Die Elektroteile des Gerätes dürfen weder in Wasser noch in andere Flüssig

keiten getaucht werden. Ebenso ist das Gerät nicht unter fließendes Wasser zu halten.

• Der Stecker und die Stromversorgungsleitung sind regelmäßig auf Beschädigungen zu prüfen. Der beschädigte Stecker oder Leitung sind an eine Servicestelle oder einer an

deren qualifizierten Person zur Reparatur zu übergeben, um eventuellen Gefahren und Verletzungen des Körpers vorzubeugen.

• Man muss sich davon überzeugen, ob die Stromversorgungsleitung weder mit scharf

kantigen noch mit heißen Gegenständen in Berührung kommt; halten Sie die Leitung weit entfernt von einer offenen Flamme. Um den Stecker aus der Netzsteckdose zu neh

men, muss man immer am Stecker und nicht an der Leitung ziehen.

• Die Stromversorgungsleitung (oder Verlängerungsleitung) ist vor dem zufälligen Heraus

ziehen aus der Steckdose zu schützen. Die Stromversorgungsleitung muss so geführt werden, dass niemand zufällig darüber stolpern kann.

• Das Gerät muss während seiner Anwendung ständig kontrolliert werden.

• Warnung! Wenn der Stecker in der Netzsteckdose ist, muss man das Gerät als an die Stromversorgung angeschlossen betrachten.

• Bevor der Stecker aus der Netzsteckdose genommen wird, ist das Gerät auszuschalten.17

• Das Gerät darf beim Tragen nicht an der Leitung gehalten werden.

• Benutzen Sie kein Zubehör, das nicht mit diesem Gerät mitgeliefert wurde.

• Das Gerät muss man ausschließlich an die Steckdose mit solch einer Spannung und Frequenz anschließen, wie auf dem Typenschild angegeben wird.

• Stecken Sie den Stecker in die Steckdose, die an einem leicht und bequem zugänglichen Ort angeordnet ist, und zwar so, dass das Gerät bei einer Störung sofort abgeschaltet werden kann. Um das Gerät vollständig auszuschalten, muss man es von der Stromquel

le trennen. Zu diesem Zweck muss man den Stecker, der sich am Ende der vom Gerät getrennten Leitung befindet, aus der Netzsteckdose ziehen.

• Vor dem Abtrennen des Steckers ist das Gerät auszuschalten!

• Benutzen Sie kein Zubehör, das nicht vom Hersteller empfohlen wird. Die Anwendung vom nicht empfohlenen Zubehör stellt eine Gefahr für den Nutzer dar und kann zur Be

schädigung des Gerätes führen. Benutzen Sie ausschließlich Ersatzteile und Zubehör im Original.

• Dieses Gerät eignet sich nicht für den Gebrauch durch Personen (gilt auch für Kinder) mit geringerer Motorik, Sensorik oder geistiger Fähigkeit oder mangelhafter Erfahrung und Wissen.

• Auf keinen Fall darf das Bedienen des Gerätes durch Kinder zugelassen werden.

• Das Gerät mit Stromversorgungsleitung ist außerhalb der Reichweite von Kindern zu lagern.

• Ebenso muss dafür gesorgt werden, dass die Kinder das Gerät nicht zum Spielen benut

• Das Gerät ist immer dann von der Stromversorgung zu trennen, wenn es ohne Aufsicht bleiben soll bzw. auch vor der Montage, Demontage und Reinigung.

• Während der Nutzung darf das Gerät nicht ohne Aufsicht gelassen werden. Besondere sicherheitsvorschriften

• Dieses Gerät ist für eine kurzzeitige Aufbewahrung des Teigs bei niedrigen Temperaturen bestimmt, um das Produkt den Kunden präsentieren zu können. Im Gerät selbst dürfen keine anderen Materialien gelagert werden. Im Inneren oder in der Nähe des Gerätes dürfen keine gefährlichen Produkte, solche wie Kraftstoffe, Alkohol, Farbe, leicht brenn

bare oder explosive Stoffe usw. aufbewahrt werden. Das Gerät dient auch nicht zur Auf- bewahrung von medizinischen Artikeln.

• Die in den Kühltisch eingelegten Lebensmittel sollten schon vorher gekühlt worden sein. Andernfalls verdampft die Feuchtigkeit während der Kühlung der Lebensmittel und ruft das Tropfen von Wasser in der Kühlkammer hervor. Diese Erscheinung ist in diesem Fall normal und zeugt nicht von einem schlechten Betrieb des Gerätes.

• Das Gerät muss durch qualifiziertes Personal installiert, verwendet und gewartet wer

den. Das Gerät ist auch für den Gebrauch durch qualifiziertes und geschultes Personal vorgesehen.

• HINWEIS: Verwenden Sie weder mechanische Geräte noch andere Mittel zum Beschleu

nigen des Entfrostungsprozesses bzw. keine Methoden, die anders sind als vom Herstel- ler und/oder Verkäufer empfohlen.18

• HINWEIS: Der Umlauf des Kühlmittels darf nicht beschädigt werden. HINWEIS: Das in diesem Gerät verwendete Kühlmittel ist eine leicht brenn

bare Flüssigkeit bzw. Verbindung.

HINWEIS: Sämtliche Lüftungsöffnungen im Gehäuse des Gerätes dürfen nicht bedeckt werden.

HINWEIS: Verwenden Sie keine Elektrogeräte innerhalb der Vitrine, es sei denn, dass sie vom Hersteller und/oder Verkäufer empfohlen werden.

Stellen Sie das Gerät auf eine saubere, stabile, trockene und horizontale Fläche.

Das Gerät ist von heißen Flächen bzw. offenem Feuer fernzuhalten. Außerdem ist das Gerät absolut vor Wärme, Staub, direkter Einwirkung von Sonnenstrahlen, Feuchtigkeit, sowie auch vor tropfendem und spritzendem Wasser zu schützen.

Während der Nutzung des Gerätes muss man unbedingt mindestens 50 cm Abstand zwischen dem Gerät mit den Flächen für eine entsprechende Lüftung belassen.

Das Schlagen mit harten Gegenständen auf die Scheibenfläche ist zu vermeiden. Zum Rei- nigen darf man weder einen Wasserstrahl unter Druck, das direkte Bespritzen mit Wasser noch das Reinigen mit Dampf verwenden, weil das Befeuchten der Teile zu einem Stromschlag führen kann.

Legen Sie bitte nichts oben auf das Gerät, vor allem keine Gegenstände mit offener Flamme (z.B. Kerzen) auf das Gerät oder in seine Nähe. Stellen Sie auch keine Gegenstände, gefüllt mit Wasser, (z.B. Vasen) auf das Gerät oder in seine Nähe.

Während der Nutzung darf das Gerät nicht bedeckt werden, denn es besteht Feuergefahr.

Das Gerät darf nicht unter fließendem Wasserstrahl gereinigt werden. Es erhöht sich dadurch das Risiko, dass Wasser in das Innere des Gerätes gelangt, und es besteht auch das Risiko eines Stromschlags.

Das Gehäuse des Gerätes darf nicht selbständig geöffnet werden und installieren Sie kein zusätzliches Zubehör;

Die Fächer innerhalb des Gerätes dürfen nicht überlastet werden. Die maximale Ladefähigkeit, das sind 40 kg, bei gleichmäßiger Lastverteilung;

Nicht auf den oberen Teil des Gerätes gehen. Verwendungszweck des Gerätes Die Kühlschränke dient der kurzzeitigen Aufbe- wahrung von Lebensmittel bei abgesenkter Tem- peratur. Die Gefrierschränke dienen zur Aufbewahrung frischer Lebensmittel mit einem langen Haltbar- keitsdatum – sogar bis zu einigen Monaten, in Ab- hängigkeit vom Lebensmittel und der Lagertem- peratur.

• Das Gerät ist für den Gebrauch in Restaurants, Kantinen, Handelsunternehmen, und zwar sol- chen wie Bäckereien, Supermärkte usw. vorge- sehen.

• Das Gerät ist für den professionellen Einsatz ge- eignet.

• Dieses Gerät ist ausschließlich für den Gebrauch in Räumen bestimmt.

• Nutzen Sie das Gerät nur wie in der Bedienanlei- tung dargestellt.

• Jede andere Anwendung kann zu einer Beschä- digung des Gerätes, Hab und Gut des Nutzers oder zu Körperverletzungen führen.

• Für die sich aus falscher Nutzung oder nicht entsprechend der vorliegenden Bedienanleitung ergebenden Schäden haften der Hersteller und Verkäufer nicht. min. height 15mm :19

HINWEIS: Die in das Kühlgerät gelegten Produkte müssen schon vorher gekühlt worden sein. An- dernfalls kann die während des Kühlens der Pro- dukte verdampfende Feuchtigkeit das Tropfen von Wasser in die Kühlkammer hervorrufen. Dies wie- derum kann zu einer Verunreinigung der übrigen Produkte führen. Die Zufuhr von Kaltluft bewirkt das Austrocknen der Produkte, die sich in der Kammer der Vitrine befinden. Um dies zu beschränken, muss man:

• das Produkt in Lebensmittelfolie verpacken

• die Produkte nicht zu lange in der Vitrine halten. Das Gerät darf nicht zur Aufbewahrung von medizi- nischen Artikeln verwendet werden. Jeder andere Gebrauch entspricht nicht dem Ver- wendungszweck. Montage der Erdung Dieses Gerät wurde als Schutzklasse I eingestuft und muss an einen Schutzleiter angeschlossen werden. Durch das Erden wird das Risiko eines elektrischen Schlags über die Bereitstellung eines Fluchtdrahtes für den elektrischen Strom verrin- gert. Dieses Gerät ist mit einem Kabel ausgestat- tet, welches einen Erdungsdraht sowie einen ge- erdeten Stecker besitzt. Der Stecker muss in eine Steckdose gesteckt werden, die ordnungsgemäß installiert und geerdet wurde. Bei einer elektrischen oder kühltechnischen Stö- rung ist ein durch den Hersteller und/oder Ver- käufer bevollmächtigter und autorisierter Ser- vicedienst im Falle einer Gefährdung oder Störung verantwortlich. Technische daten Gemeinsame Eigenschaften von Kühl- und Ge- frierschränken:

• Gehäuse Innen und Außen aus hochwertigem Edelstahl, mit Ausnahme der äußeren Rück- wand, welche aus verzinktem Stahl gefertigt ist.

• Venitlator unterstützte Kühlung

• Digitalanzeige und elektronisches Thermostat.

sungen der Schub- laden [mm]

Temp. Bereich [° C] -2 / +8 -2 / +8 -2 / +8 Gewicht (kg) 94 180 190 + 41 Die Geräte sind für den Betrieb bei + 30 ° C und die relative Luftfeuchtigkeit von 55%. Umgebungstemperatur, in welcher der Kühl- schrank oder der Gefrierschrank arbeiten, die Zunahme des Energieverbrauchs sowie die Sicher- heit der Produktlagerung in den Geräten beein- flussen können. Der Hersteller und Verkäufer tragen keine Ver- antwortung für irgendwelche Unstimmigkeiten, die sich aus den in der vorliegenden Anleitung auftretenden Druckfehlern und Transkriptionen ergeben. Gemäß unserer Politik in Bezug auf die Weiterentwicklung der Produkte behalten wir uns das Recht vor, die Änderungen an dem Produkt, der Verpackung und den in der Dokumentation enthaltenen Spezifikationen ohne Vorankündigung vorzunehmen. Vor erstem gebrauch Transport

• Für den Transport des Gerätes ist eine Spezial- verpackung erforderlich. Während des Trans- ports und des Gebrauchs muss das Gerät in ho- rizontaler Position gehalten werden.

• Es ist zu prüfen, ob während des Transports die Verpackung nicht beschädigt wurde.

• Die Vollständigkeit der Teile prüfen. Bei nicht kompletter Anlieferung oder Beschädigung der Verpackung muss man sich mit dem Lieferanten in Verbindung setzen (Siehe Punkt GARANTIE).

• Beim Entfernen der Verpackung muss man vor- sichtig die Holzplatte wegschieben, da das Risiko des Zerkratzens des Gerätes besteht.

• In dem Fall, wenn sich während des Transports die Ausrüstung zu sehr neigt, besteht das Risi- ko, dass das Schmiermittel aus dem Verdichter in den Umlauf des Kühlmittels gelangt. In solch einem Fall muss man vor der Inbetriebnahme das22

Gerät über 24 Stunden horizontal halten, denn dann fließt das Schmiermittel erneut in den Ver- dichter ein.

• Die Verpackung ist entsprechend den lokal gel- tenden Vorschriften zu entsorgen.

• Alle Elemente sind nach der Anleitung zu reinigen (Siehe Punkt REINIGUNG UND WARTUNG)

• Alle Fächer sind wieder im Innern des Gerätes anzubringen. HINWEIS: In Bezug auf die Produktionsrückstände kann das Gerät einen unangenehmen Geruch am Anfang des Funktionsbetriebs ausscheiden. Das ist aber eine ganz normale Erscheinung und verweist auf keine Mängel oder Gefahrenfunktion hin. Über- zeugen Sie sich nur, ob das Gerät gut belüftet wird. .

• Schalten Sie die Beleuchtung des Gerätes ein und prüfen Sie, ob diese richtig funktioniert.

• Das Gerät besitzt ein digitales Steuerpanel für die Temperatur mit vorgestellten Standardpara- metern. Ändern Sie keine Parameter des Gerätes zufällig, mit Ausnahme besonderer Bedarfsfälle.

• Vor dem ersten Gebrauch nimmt man das Gerät für ca. 2 Stunden ohne Einlage in Betrieb, um die Funktion des Kühlsystems zu überprüfen. Erst wenn die reale Temperatur innerhalb der Vitrine die gewünschte Temperatur erreicht, kann man die Produkte im Gerät einlegen.

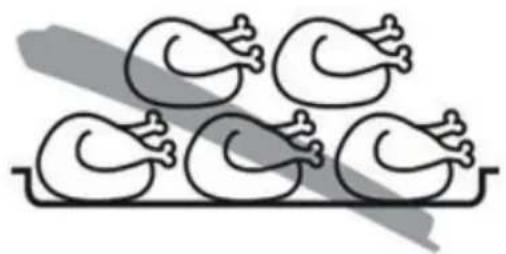

• Legen Sie keine zu großen Mengen in die Vitrine, um einer momentanen Überlastung vorzubeu- gen. Die Produkte dürfen auch nicht die Zufuhr und den Luftaustritt verstellen. Sie dürfen sich auch nicht in der Nähe der Seitenscheiben befin- den. Andernfalls kann es zu einer Verflüssigung kommen.

• Um den Geschmack der Produkte zu bewahren, rüstet man das Lokal mit einer ganztägig arbei- tenden Kühlanlage aus.

• Während des Gefrierprozesses kann die Tempe- ratur der Vitrine etwas anwachsen. Nach dem der Prozess beendet ist, kehrt sie wieder in den Normbereich zurück. ACHTUNG: Beim Transport darf man nicht das Gerät von der Senkrechten um einen Winkel von mehr als 30° gekippt werden, da sonst der Ver- dampfer beschädigt werden kann. Levelling Um eine korrekte Funktion zu gewährleisten, ist es wichtig, das Gerät zu. Eine richtige Nivellierung er- möglicht das Begrenzen von Vibrationen des sich in Funktion befindenden Aggregats. Prüfen Sie die richtige Aufstellung auch mit Hilfe einer Wasserwaage. HINWEIS! Um dem Kühl- oder Gefrierschrank den richtigen Funktionsbetrieb zu ermöglichen, muss man unbe- dingt nachfolgende Hinwiese beachten und einhal- ten:

• Das Gerät darf weder an einem Ort, der einer di- rekten Sonneneinstrahlung ausgesetzt ist, noch in der Nähe von Anlagen, die Strahlungen erzeu- gen, wie Heizlampen, Öfen, Heizkörper usw., auf- gestellt werden.

• Eine Verkleidung des Gerätes ist zu vermeiden.

• Es sind keine Gegenstände auf den oberen Teil des Gehäuses des Kühl- oder Gefrierschrankes zu stellen, da sich dort das Aggregat befindet.

• Ebenso darf das Gerät nicht in einem Raum mit relativ hoher Luftfeuchtigkeit aufgestellt werden (Wasser kann auf das Gehäuse des Gerätes trop- fen).

• Stellen Sie das Gerät nicht in engen Nischen auf (ohne Zirkulation der Luft rundum das Gerät wird es nicht richtig funktionieren).

• Die Lüftungsöffnungen, die sich im Gehäuse des Gerätes befinden, dürfen nicht verstopft werden.

• Kühl- und Gefrierschrank dürfen nicht rückwärts aneinandergestellt werden (die Geräte werden nicht richtig funktionieren). Man muss sich außerdem davon überzeugen, ob an der Stelle, an der sich das Gerät befindet, auch eine ausreichende Belüftung, auch außerhalb der Be- triebsstunden, vorhanden ist, da sie für eine richti- ge Funktion des Aggregats unbedingt notwendig ist.23

Mindestabstände von den Wänden Um den richtigen Funktionsbetrieb des Kühl- oder Gefrierschrankes zu gewährleisten, muss man unbedingt die Mindestabstände zu den Wänden beachten, wie auf den nachfolgenden Abbildun- gen gezeigt wurde. Ebenso muss man auch an den entsprechenden Freiraum von vorn denken, damit man die Tür zur Kühl-/Gefrierkammer frei öffnen kann. VORDERSEITE

SEITE Anschließen an die Stromversorgungsquelle Der Anschluss an die Stromversorgungsquelle darf nur von geschultem Personal und qualifizier- ten Servicemitarbeitern ausgeführt werden. Das Kühl-/und Gefriergerät wird mit einer Stromver- sorgungsleitung angeliefert. Zwischen der Netz- steckdose und der Anschlussleitung muss man einen thermomagnetischen Schalter installieren (wird nicht mitgeliefert). Vor Beginn der Anschlussarbeiten muss man sich davon überzeugen, dass:

• Die Spannung der Stromversorgung der Span- nung des Geräts von 220-240V/50Hz/1Ph ent- spricht; für eine korrekte Funktion ist es notwen- dig, dass sich diese Spannung im Bereich von +/-6% der Nennspannung des Geräts bewegt.

• Die Elektroanlage, an welche das Gerät anzu- schließen ist, wird an die Nennparameter des installierten Geräts angepasst.

• Das elektronische System, an das das Gerät angeschlossen wird, stimmt mit den geltenden Anforderungen überein; die elektrischen Verbin- dungen und die Installation des thermomagneti- schen Schalters wurden durch eine qualifizierte Person ausgeführt. Anschlussetappen:

• Den thermomagnetischen Schalter, der an die Nennleistung am Ausgang des installierten Ge- räts angepasst ist, installieren.

• Das Gerät an den Ausgang des thermomagneti- schen Schalters anschließen.

• Überprüfen, ob das Gerät funktioniert, was durch das Aufleuchten der Kontrolllampe signalisiert wird. Verwendung von Gerät Laden der Bleche und Produkte in der Kühl- und Gefrierschränken Die zum Braten/Kochen vorgesehen Produkte dürfen nicht übereinander liegen.24

Abstand zwischen den blechen/behältern gn Um eine optimale Zirkulation der heißen Luft in der Kammer des Kühl- und Gefrierschränken zu gewährleis- ten, ist ein Mindestabstand zwischen den Blechen/Behältern GN erforderlich, der 40 mm in der lichten Wei- te beträgt. Einlegen der bleche/behälter in der kammer des kühl- und gefrierschränken Um eine optimale und problemlose Zirkulation der heißen Luft zu gewährleisten, muss man:

• die Lage der Bleche/Behälter GN in Bezug auf den Lüfter ausrichten

• sie gleichmäßig in der Kammer des Kühl- und Gefrierschränken verteilen Automatisches Abtauen Das Gerät ist mit einem automatischen Abtausys- tem ausgerüstet, dessen Parameter fabrikmäßig eingestellt werden, dagegen kann man mit dem Steuerpanel die Anzahl, die Zeitdauer sowie die Zeitabstände zwischen den nächstfolgenden Ab- tauzyklen einstellen. Dieser Prozess muss von einem qualifiziertem Personal durchgeführt werden, in einigen Fällen kann das Gerät ein manuelles Abtauen erfordern – zu diesem Zweck muss man das Steuerpanel be- nutzen bzw. bis zum völligen Abschmelzen der Ver- eisung das Gerät ausschalten (die Zeitdauer hängt von den Raumbedingungen und der Eismenge ab). Für Geräte, die für eingefrorene oder verpackte Lebensmittel vorgesehen sind, wird monatlich eine vollständige Reinigung empfohlen, darunter auch die Durchführung eines Abtauzyklusses des Gerä- tes. Täglich wird die Reinigung des äußeren Gehäuses sowie der inneren Türenteile empfohlen, wobei be- sonders auf die Teile nahe der Dichtung zu achten ist.25

Erste benutzung Vor Beginn der Nutzung muss ein neuer Kühl- schrank geöffnet und gelüftet werden. Danach ist der Innenraum mit warmen Wasser zu reinigen. Nach dem Anschließen an die Stromversorgungs- quelle muss man die Versorgungstaste am Steu- erfeld drücken (die grüne Kontrolllampe leuchtet auf), der Schrank beginnt zu arbeiten. Die Mikro- computer-Steuereinheit, die im Steuerpanel instal- liert ist, kann die Temperaturbereiche automatisch anpassen. Die intelligente digitale Steuereinheit wirkt wie folgt: bei einem Temperaturanstieg und dem Erreichen eines vorgegebenen Punktes geht der Kompressor in Betrieb und schaltet sich dann wieder aus, wenn die Temperatur erneut den Soll- wert erreicht. Nutzungsanleitung Vor dem Einlegen des Produktes in die Kammer des Kühl-/Gefrierschrankes muss man abwar- ten, bis die gewünschte Temperatur erreicht wird. Alle in das Gerät einzulegenden Produkte müssen vorher bis auf die Betriebstemperatur innerhalb der Kammer abgekühlt werden. Legen Sie in den Kühlbzw. Gefrierschrank keine heißen Speisen, die direkt aus dem Ofen oder der Backröhre ent- nommen wurden. Bevor man das Produkt in die Kammer des Gerätes legt, ist zu überprüfen, ob die Soll-Temper- atur mit der Ist-Temperatur in- nerhalb der Kammer des Gerätes übereinstimmt. Die tiefgefrorenen Pro- dukte sollten keine Tempe- ratur über -18°C haben. Das Einlegen von vorher nicht abgekühlten Produkten kann Betriebsstö- rungen im Gerät hervorrufen bzw. sogar zum De- fekt führen. Damit das Gerät richtig arbeitet, müssen die Pro- dukte so gelegt werden, dass der Umlauf der ge- kühlten Luft innerhalb des Gerätes nicht gestört wird. Beim Öffnen der Tür entweicht kalte Luft aus der Kammer, deshalb wird empfohlen, das Öffnen der Tür nur auf das notwendigste Minimum zu bes- chränken und ausschließlich nur für die Zeit, die für das Herausnehmen und Einlegen der Produkte unbedingt notwendig ist. Es dürfen keine Produkte oben auf dem Gerät abgelegt werden. Das steuerpanel26

Symbol Bezeichnung Typ Modus Bedeutung Oben/Schalter Taste Drücken und über mindestens 3 Sekunden halten Schalter ON/OFF Drücken und loslassen Scrollen der Elemente; Erhöhen des Wertes vom ausgewählten Parameter (Im Programmiermodus ist es möglich) Unten/Abtauen Taste Drücken und über mindestens 3 Sekunden halten Beginn des manuellen Abtauens Drücken und loslassen Scrollen der Elemente; Erhöhen des Wertes vom ausgewählten Parameter; (Im Programmiermodus ist es möglich) Set/Mute Taste Drücken und loslassen Den akustischen Alarm stummschalten Drücken und über mindestens 1 Sekunden halten Zeigt / setzt den Sollwert Drücken und über mindestens 3 Sekunden halten Greift auf das Parametereinstellungsmenü

Aux Kontroll- ampe Leuchtet Der zusätzliche Ausgang ist aktiv (Service-Modus nur) Uhr (RTC) Kontroll- ampe Leuchtet RTC verfügbar, aktiviert (tEN = 1) und mindestens ein Zeitband eingestellt (Service-Modus nur). Alarm Kontroll- ampe Leuchtet Alarm im laufenden Betrieb Lüfter flimmern Kontroll- ampe Leuchtet Lüfter ist eingeschaltet Flimmern Zeitverzögerung der Inbetriebnahme der Lüfter; anderes Verfahren ist im Gange Abtauen Kontroll- ampe Leuchtet Abtauen im laufenden Betrieb Flimmern Zeitverzögerung der Inbetriebnahme der ABTAUEN; anderes Verfahren ist im Gange Kompressor Kontroll- ampe Leuchtet Kompressor ist eingeschaltet Flimmern Zeitverzögerung der Inbetriebnahme der KOMPRESSOR (Schutzverfahren) Bedienanleitung des steuerpanels Änderung des sollwerts

• Um den Sollwert anzuzeigen, ist die Taste [SET/ MUTE] zu drücken und sofort wieder freizugeben;

• Durch Drücken und Halten der Taste [SET/MUTE] über mindestens 1 Sekunden kann der Sollwert verändert werden. Angezeigt wird der Sollwert.

• Um den Sollwert zu verändern, drücken Sie die Pfeife [OBEN / SCHALTER] oder [UNTEN / AB- TAUEN]. Um den neuen Sollwert zu speichern, ist die Taste erneut zu drücken oder 15 Sekunden abzuwarten.27

Einstellen der fabrikparameter So setzen Sie die Fabrikparameter zurück:

• Trennen Sie das Gerät von der Stromversorgung.

• Schließen Sie das Gerät wieder an, währendo Sie die Tasten [SET/MUTE] und [UNTEN / ABTAUEN] drücken.

• Das Display zeigt die Meldung “CF” an

• Nach einigen Sekunden beginnt das Gerät mit der Standardkonfiguration zu arbeiten. Alle an- deren Parametereinstellungen müssen aktuali- siert werden. Warnungen: Durch Ausführen dieser Prozedur werden benutzerdefinierte Parametereinstellun- gen überschrieben. Dauerzyklus ein / Ausschalten Zum Umschalten EIN / AUS kontinuierlichen Zyklus, Drücken und über mindestens 3 Sekunden halten Sie [OBEN / SCHALTER] + [UNTEN / ABTAUEN] “CC” wird angezeigt. Starten des manuellen abtauens Um mit dem manuellen Abtauen zu beginnen, drückt und hält man die Taste [UNTEN / ABTAUEN] länger als 3 Sekunden. Alarm Alarm Error EE Einheitsparameterfehler EtC UHR alarm HI Maximaler Temperaturalarm LO Minimaler Temperaturalarm IA Externe Warnung cht Schmutziger Kondensatoralarm dOr Tür geöffnet Reinigung und wartung Vor Beginn der Reinigung und/oder Wartung muss man sich davon überzeugen, dass das Gerät NICHT an die elektrische Stromversorgung angeschlossen ist. Die Wartungsarbeiten müssen durch ent- sprechend qualifizierte und lizenzierte Personen durchgeführt werden. Reinigung Die problemlose Funktion und die Lebensdauer des Gerätes hängen in großem Maße von einer richti- gen und systematischen Wartung ab. Das tägliche Waschen der Kühl-/Gefrierkammer ist wichtig und für die Vorbeugung der Entstehung und Entwick- lung von Bakterien notwendig. Vor der Reinigung muss man das manuelle Abtauen bei offener Tür und herausgenommenem Abfluss- stopfen durch- führen. Verfahren Sie entsprechend den nachfol- genden Hinweisen:

• Es darf kein direkter Wasserstrahl oder Wasser unter Druck zum Reinigen des Gerätes verwen- det werden, da dadurch das Elektrosystem bes- chädigt werden kann.

• Ebenso dürfen keine Metallgegenstände zum Beseitigen des Eises innerhalb der Kammer des Gerätes verwendet werdenes besteht das Risiko von Kratzern und/oder Beschädigungen der In- nenflächen.

• Zum Waschen ist ausschließlich lauwarmes (nicht heißes!) Wasser mit einem milden Reini- gungsmittel und zum Trocknen ein weiches Tuch zu benutzen.

• Vermeiden Sie ätzende Substanzen, die Chlor (darunter auch Lösungen), Ätznatron, Salzsäure, Essig, Bleichmittel usw. enthalten.

Während der Reinigung des Verflüssigers wird das Tragen von Schutzhandschuhen empfohlen.28

Reinigung des Verflüssigers Vor dem Beginn der Reinigung des Verflüssigers muss man sich davon überzeugen, dass das Gerät NICHT an die elektrische Stromversorgung ange- schlossen ist. Für die problemlose und den langlebigen Betrieb der Kondensationseinheit des Gerätes muss man den Verflüssiger mindestens einmal im Monat reinigen. Für die Reinigung des Verflüssigers ver- wendet man entweder einen Staubsauger oder eine schmale Bürste mit langem Haar. Ebenso wird beim Reinigen des Verflüssigers der Gebrauch von Schutzhandschuhen empfohlen, weil dadurch das Verletzungsrisiko an scharfen Kanten verringert wird. Eine verschmutzte Kondensationseinheit ver- ringert auch die Leistung des Motors und erhöht den Energieverbrauch. Achten Sie darauf, dass die Kühlanlage nicht be- schädigt wird. Während der Reinigung des Verflüssigers wird das Tragen von Schutzhandschuhen empfohlen – Verletzungsrisiko. Wartung In regelmäßigen Zeitabständen (mindestens ein- mal im Jahr) muss man unbedingt den techni- schen Zustand des Gerätes überprüfen. Dabei ist wichtig, dass die Durchsicht von einem qualifizier- ten und lizenzierten Personal durchgeführt wird. Zu prüfen ist, ob:

• Das Ableitungssystem für das Kondenswasser richtig funktioniert.

• Es keine Leckstellen des Kühlmittels/Gefriermit- tels gibt und ob die Kühlanlage richtig funktio- niert.

• Der technische Zustand des Elektrosystems ab- solut sicher ist.

• Die Dichtung in der Tür korrekt ist und die Tür sich gut verschließt.

• Der Verflüssiger gereinigt ist.

• Das digitale Steuerpanel richtig funktioniert. Aufbewahrung von Lebensmitteln Um die bestmögliche Funktion des Kühl- und/oder Gefrierschranks zu erreichen, muss man folgende Regeln beachten:

• Die Waren erst dann in den Kühl-/Gefrierschrank legen, wenn er die erforderliche Temperatur er- reicht hat, was man auf dem Display überprüfen kann.

• Weder warme Lebensmittel noch warme Flüs- sigkeiten in das Gerät legen.

• Wenn es möglich ist, sollten die Lebensmittel verpackt oder geschützt sein (die Luftzirkulation bewirkt ein beschleunigtes Austrocknen der Le- bensmittel).

• Es darf zu keinen Einschränkungen der Luftzir- kulation kommen (unnötige Hindernisse).

• Häufiges und langes Öffnen der Tür ist zu ver- meiden.

• Wenn die Tür gerade erst verschlossen wurde, muss man vor dem erneuten Öffnen der Tür ei- nen Moment abwarten (der in der Kammer des Kühlschranks erzeugte Unterdruck gleich nach dem Schließen der Tür erschwert ihr erneutes Öffnen - das ist eine normale Erscheinung). Fehlerbehebung Eine mangelhafte Funktion der Anlage wird oft von einfachen Ursachen hervorgerufen, die man ohne Hilfe durch einen Techniker leicht selbst beseitigen kann. In diesem Zusammenhang muss man bei ei- ner Havarie die nachstehend angegebenen Tätig- keiten realisieren. Wenn der Kühl-/Gefrierschrank nicht funktioniert, ist zu prüfen, ob:

• Der Stecker richtig in der Netzsteckdose steckt.

• Die Stromversorgungsleitung nicht beschädigt ist.29

Wenn die gewünschte Temperatur nicht erreicht wird, ist zu prüfen, ob:

• Der Schalter für die Steuerung eingeschaltet ist.

• Die Einstellungen auf dem elektronischen Steu- erpult richtig sind (siehe Wartung).

• Die Anlage sich nicht gerade in der Abttauphase oder gleich danach befindet.

• Der Verflüssiger nicht mit Staub bedeckt ist.

• Der Kühlschrank nicht in der Nähe einer Wär- mequelle aufgestellt oder die Luftzirkulation um den Verflüssiger nicht blockiert ist.

• Die eingelagerten Erzeugnisse oder andere Ob- jekte das genaue Verschließen der Türen nicht ermöglichen.

• Die Anlage nicht unter anormalen Betriebsdin- gungen arbeitet (Überlastung, zu viel Erzeugnis- se in der Mitte, die Erzeugnisse sind so gelegt, dass sie die Luftzirkulation blockieren). Wenn der Kühl-/Gefrierschrank übermäßigen Lärm produziert, muss man überprüfen, ob:

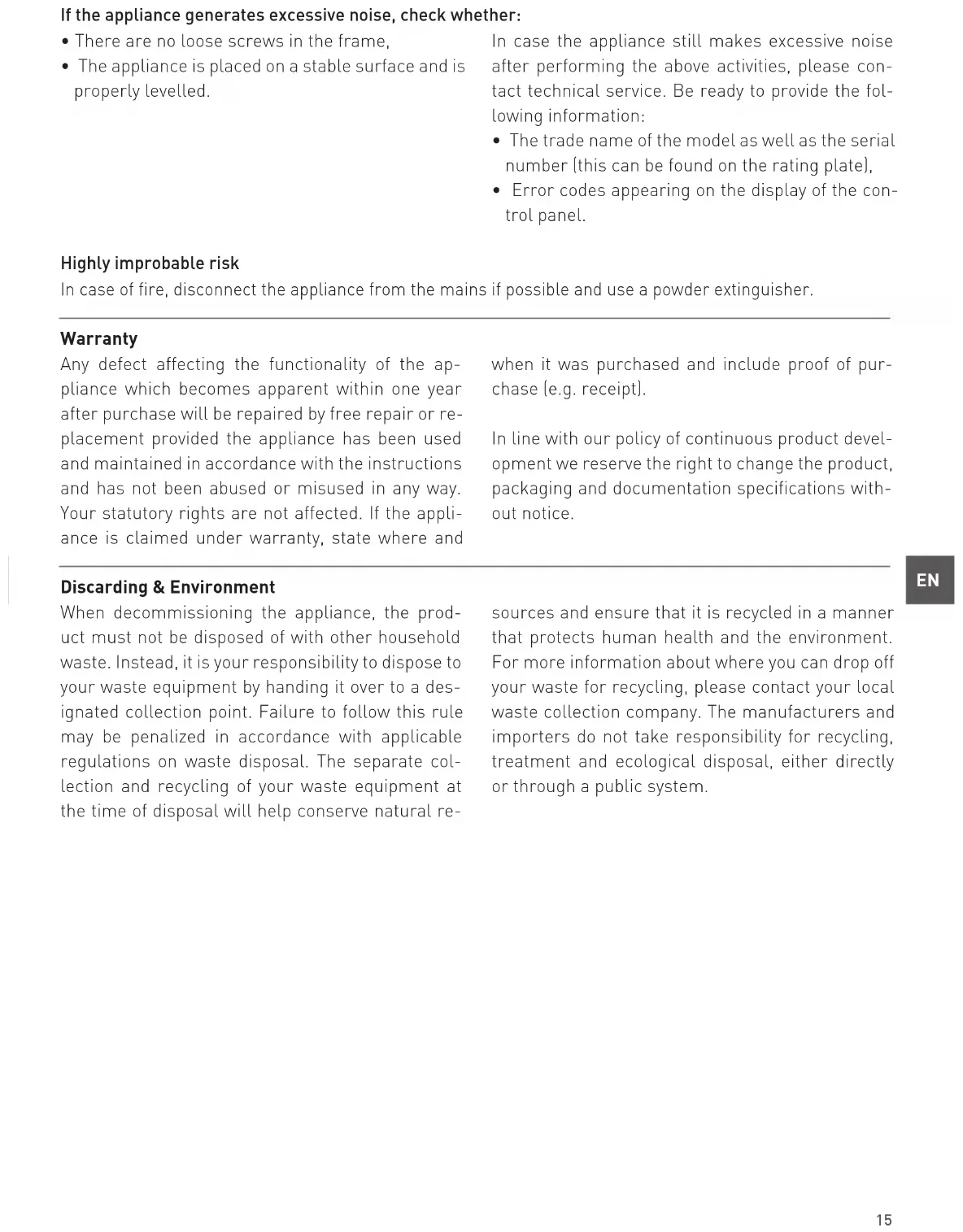

• Es am Rahmen keine losen Schrauben gibt.

• Die Anlage in einer stabilen Lage aufgestellt und ordnungsgemäß ausnivelliert wurde. Wenn nach Ausführung dieser Kontrolltätigkeiten die Anlage weiterhin mangelhaft ist, muss man sich mit der technischhen Hilfe in Verbindung set- zen. In diesem Zusammenhang muss man für die Übergabe folgender Informationen bereit sein:

• Handelsbezeichnungen des Modells und Serien- nummer (diese beiden Informationen kann man auf dem Typenschild finden).

• Alarmcodes, die auf der Anzeige im Steuerpult erscheinen. Wenig wahrscheinliche Gefährdung Bei einem Feuer muss man, wenn möglich, den Kühlschrank vom Elektronetz trennen und zum Löschen einen Pulver-Feuerlöscher benutzen. Garantie Alle innerhalb von einem Jahr nach dem Kaufda- tum festgestellten Defekte oder Mängel, die die Funktionalität des Gerätes beeinträchtigen, wer- den auf dem Wege der unentgeltlichen Reparatur bzw. des Austausches unter der Voraussetzung beseitigt, dass das Gerät in einer der Bedienungs- anleitung gemäßen Art und Weise betrieben und gewartet wird und weder vorsätzlich vernichtet noch nicht bestimmungsgemäß genutzt wurde. Ihre Rechte aus den entsprechenden Gesetzen bleiben davon unberührt. Eine in der Garantiefrist einzureichende Beanstandung hat die Angabe des Kaufortes und Kaufdatums und in der Anlage einen Kaufbeleg (z.B. Kassenzettel) zu enthalten. Gemäß unserer Politik der ständigen Weiterent- wicklung unserer Produkte behalten wir uns vor, Änderungen am Produkt, an seiner Verpackung und an den dokumentierten technischen Daten ohne vorherige Ankündigung vorzunehmen. Entsorgung und Umweltschutz Wird das Gerät außer Betrieb genommen, darf es nicht über den Hausmüll entsorgt werden. Der Benutzer ist für die Übergabe des Gerätes an eine geeignete Sammelstelle für Altgeräte verantwort- lich. Die Nichteinhaltung dieser Regel kann gemäß den geltenden Vorschriften über die Abfallentsor- gung bestraft werden. Die getrennte Sammlung und das Recycling der Altgeräte trägt zur Scho- nung der natürlichen Ressourcen bei und sorgt für eine umwelt- und gesundheitsschonende Ver- wertungsweise. Weitere Informationen darüber, wo Sie Ihre Altgeräte entsorgen können, erhalten Sie bei Ihrem örtlichen Entsorgungsunternehmen. Der Hersteller und der Importeur übernehmen keine Verantwortung für das Recycling sowie die um- weltfreundliche Verwertung von Abfällen, weder direkt noch über ein öffentliches System.30
