Produkttyp	Professioneller Kühlschrank zur kurzfristigen Lagerung von Gebäck und Lebensmitteln
Marke	Arktic
Modell	232798
Außenmaße (L x B x H)	1380 x 700 x 1286 mm
Innenmaße (L x B x H)	1295 x 595 x 950 mm
Fassungsvermögen	380 L
Nettogewicht	113 kg
Stromversorgung	220-240 V ~ 50 Hz, 310 W
Täglicher / jährlicher Energieverbrauch	2,12 kWh / 773 kWh
Betriebstemperatur	0 °C bis +8 °C
Klimaklasse	5 (max. Umgebungstemperatur +40 °C)
Kältemittel / Menge	R600a / 0,07 kg
Kühlungsart	Statisch mit Belüftung, automatische Abtauung
Baumaterial	Edelstahl (innen und außen), Rückplatte aus verzinktem Stahl
Kompressor	EMBRACO
Bedienfeld	Digitalanzeige mit elektronischem Thermostat, Sollwerteinstellung, manuelle und automatische Abtauung
Hauptfunktionen	Professionelle Lagerung, Alarme (hohe/niedrige Temperatur, Tür offen, Fehler), Dauerbetrieb, Uhr
Wartung und Reinigung	Monatliche vollständige Reinigung mit Abtauen, Kondensatorreinigung mindestens einmal im Monat, Staubsauger und Bürste verwenden, keine Wasserstrahlen oder ätzende Mittel verwenden
Sicherheit	Erdung erforderlich (Klasse I), brennbares Kältemittel R600a, Kältekreis nicht beschädigen, keine elektrischen Geräte im Inneren verwenden, mindestens 50 cm Abstand für Belüftung
Ersatzteile und Reparierbarkeit	Nur Originalteile und Zubehör verwenden. Wenden Sie sich für Reparaturen an einen autorisierten technischen Dienst. Das Gerät nicht selbst zerlegen.

Häufig gestellte Fragen - 232798 Arktic

Wie stelle ich die Temperatur meines Arktic 232798 Kühlschranks ein?

Drücken Sie kurz die Taste SET/MUTE, um den Sollwert anzuzeigen. Halten Sie sie mindestens 1 Sekunde lang gedrückt, um den Wert zu ändern, und verwenden Sie dann die Pfeile AUF oder AB. Bestätigen Sie durch erneutes Drücken von SET/MUTE oder warten Sie 15 Sekunden.

Wie starte ich eine manuelle Abtauung?

Halten Sie die Taste AB/ABTAUEN länger als 3 Sekunden gedrückt. Die Abtauanzeige leuchtet auf. Die automatische Abtauung ist ebenfalls werkseitig programmiert.

Was tun, wenn das Gerät einen Alarm anzeigt?

Mögliche Alarme sind: HI (maximale Temperatur), LO (minimale), dOr (Tür offen), EE (Parameterfehler). Bei akustischen Alarmen drücken Sie SET/MUTE, um sie zu deaktivieren. Überprüfen Sie die Bedingungen und konsultieren Sie die Anleitung.

Welcher Mindestabstand ist um das Gerät einzuhalten?

Lassen Sie mindestens 50 cm zwischen dem Gerät und jeder Wand oder Oberfläche, um eine ausreichende Belüftung zu gewährleisten. Stellen Sie das Gerät nicht in einem beengten Raum oder in der Nähe einer Wärmequelle auf.

Kann ich heiße Speisen im Kühlschrank lagern?

Nein. Alle Lebensmittel müssen vor dem Einlegen in das Gerät vorgekühlt werden. Heiße Speisen können Kondensation, Fehlfunktionen und Produktverderb verursachen.

Wie reinige ich den Kondensator?

Trennen Sie das Gerät vom Strom. Verwenden Sie mindestens einmal im Monat einen Staubsauger mit einer schmalen Bürste mit langen Borsten. Tragen Sie Schutzhandschuhe, um Verletzungen zu vermeiden. Ein verschmutzter Kondensator erhöht den Energieverbrauch.

Was tun, wenn der Kühlschrank übermäßig laut ist?

Überprüfen Sie, ob das Gerät stabil und waagerecht steht. Ziehen Sie gegebenenfalls die Rahmenschrauben an. Normale Geräusche können vom Kompressor oder der Flüssigkeitszirkulation kommen. Kontaktieren Sie den technischen Dienst, wenn das Geräusch anhält.

Welches Kältemittel verwendet dieses Gerät?

Das Kältemittel ist R600a (Isobutan), ein brennbares Gas. Beschädigen Sie den Kältekreis nicht. Bei Leckage den Raum lüften und einen Fachmann kontaktieren.

Kann ich Verlängerungskabel verwenden?

Die Verwendung von Verlängerungskabeln wird nicht empfohlen. Schließen Sie das Gerät direkt an eine geerdete Steckdose mit einem auf die Leistung (310 W) abgestimmten thermomagnetischen Schutzschalter an.

Wie aktiviere ich den Dauerbetrieb der Kühlung?

Drücken und halten Sie gleichzeitig die Tasten AUF und AB mindestens 3 Sekunden lang, um den Dauerbetrieb zu aktivieren oder zu deaktivieren. Nützlich für schnelles Kühlen.

BEDIENUNGSANLEITUNG 232798 Arktic

Bevor Sie das Gerät in Betrieb nehmen, sollten Sie diese Gebrauchsanweisung aufmerksam lesen.

Diese Gebrauchsanweisung bitte beim Gerät aufbewahren.

Nur zur Verwendung im Innenbereich.

wir danken Ihnen für den Kauf des Gerätes Arktic. Machen Sie sich bitte mit dieser Anleitung noch vor der Inbetriebnahme des Gerätes vertraut, um Schäden durch die unsachgemäße Bedienung zu vermeiden. Den Sicherheitsregeln ist besondere Aufmerksamkeit zu widmen.

Sicherheitsregeln

• Die unsachgemäße Bedienung des Geräts kann zur schweren Beschädigung des Geräts sowie zu Verletzungen führen.
• Dieses Gerät ist nur für den gewerblichen Gebrauch bestim.
• Das Gerät ist ausschließlich zu dem Zweck zu benutzen, zu dem es hergestellt wurde. Der Hersteller haftet nicht für Schäden, die auf unsachgemäße Bedienung des Geräts zurückzuführen sind.
• Den Kontakt des Gerätes und des Steckers mit Wasser oder einer anderen Flüssigkeit vermeiden. Den Stecker unverzüglich aus dem Stecker ziehen und das Gerät von einem anerkannten Fachmann prüfen lassen, wenn das Gerät unbeabsichtigterweise ins Wasser fällt. Bei Nichteinhaltung dieser Sicherheitsvorschriften besteht Lebensgefahr.
• Nie eigenständig das Gehäuse des Gerätes zu öffnen versuchen.
• In das Gehäuse des Gerätes keine Gegenstände einführen.
• Den Stecker nicht mit nassen oder feuchten Händen berühren.
• 4 Gefahr eines Stromschlags! Das Gerät darf nicht selbstständig repariert werden. Sämtliche Mängel und Unzulänglichkeiten sind ausschließlich durch qualifiziertes Personal zu beseitigen.
• Niemals ein beschädigtes Gerät benutzen! Das beschädigte Gerät vom Netz trennen und sich mit dem Verkäufer in Verbindung setzen.
• Warnung: Die Elektroteile des Gerätes dürfen weder in Wasser noch in andere Flüssigkeiten getaucht werden. Ebenso ist das Gerät nicht unter fließendes Wasser zu halten.
• Der Stecker und die Stromversorgungsleitung sind regelmäßig auf Beschädigungen zu prüfen. Der beschädigte Stecker oder Leitung sind an eine Servicestelle oder einer anderen qualifizierten Person zur Reparatur zu übergeben, um eventuellen Gefahren und Verletzungen des Körpers vorzubeugen.
• Man muss sich davon überzeugen, ob die Stromversorgungsleitung weder mit scharf kantigen noch mit heißen Gegenständen in Berührung kommt; halten Sie die Leitung weit entfernt von einer offenen Flamme. Um den Stecker aus der Netzsteckdose zu nehmen, muss man immer am Stecker und nicht an der Leitung ziehen.
• Die Stromversorgungsleitung (oder Verlängerungsleitung) ist vor dem zufälligen Herausziehen aus der Steckdose zu schützen. Die Stromversorgungsleitung muss so geführt werden, dass niemand zufällig darüber stolpern kann.
• Das Gerät muss während seiner Anwendung ständig kontrolliert werden.
• Warnung! Wenn der Stecker in der Netzsteckdose ist, muss man das Gerät als an die Stromversorgung angeschlossen betrachten.

• Bevor der Stecker aus der Netzsteckdose genommen wird, ist das Gerät auszuschalten.

• Das Gerät darf beim Tragen nicht an der Leitung gehalten werden.

• Benutzen Sie kein Zubehör, das nicht mit diesem Gerät mitgeliefert wurde.
• Das Gerät muss man ausschließlich an die Steckdose mit solch einer Spannung und Frequenz anschließen, wie auf dem Typenschild angegeben wird.
• Stecken Sie den Stecker in die Steckdose, die an einem leicht und bequem zugänglichen Ort angeordnet ist, und zwar so, dass das Gerät bei einer Störung sofort abgeschaltet werden kann. Um das Gerät vollständig auszuschalten, muss man es von der Stromquelle trennen. Zu diesem Zweck muss man den Stecker, der sich am Ende der vom Gerät getrennten Leitung befindet, aus der Netzsteckdose ziehen.
• Vor dem Abtrennen des Steckers ist das Gerät auszuschalten!
• Benutzen Sie kein Zubehör, das nicht vom Hersteller empfohlen wird. Die Anwendung vom nicht empfohlenen Zubehör stellt eine Gefahr für den Nutzer dar und kann zur Beschädigung des Gerätes führen. Benutzen Sie ausschließlich Ersatzteile und Zubehör im Original.
• Dieses Gerät eignet sich nicht für den Gebrauch durch Personen (gilt auch für Kinder) mit geringerer Motorik, Sensorik oder geistiger Fähigkeit oder mangelhafter Erfahrung und Wissen.
• Auf keinen Fall darf das Bedienen des Gerätes durch Kinder zugelassen werden.
• Das Gerät mit Stromversorgungsleitung ist außerhalb der Reichweite von Kindern zu lagern.
• Ebenso muss dafür gesorgt werden, dass die Kinder das Gerät nicht zum Spielen benutzen.
• Das Gerät ist immer dann von der Stromversorgung zu trennen, wenn es ohne Aufsicht bleiben soll bzw. auch vor der Montage, Demontage und Reinigung.
• Während der Nutzung darf das Gerät nicht ohne Aufsicht gelassen werden.

Besondere sicherheitsvorschriften

• Dieses Gerät ist für eine kurzzeitige Aufbewahrung des Teigs bei niedrigen Temperaturen bestimmt, um das Produkt den Kunden präsentieren zu können. Im Gerät selbst dürfen keine anderen Materialien gelagert werden. Im Inneren oder in der Nähe des Gerätes dürfen keine gefährlichen Produkte, solche wie Kraftstoffe, Alkohol, Farbe, leicht brennbare oder explosive Stoffe usw. aufbewahrt werden. Das Gerät dient auch nicht zur Aufbewahrung von medizinischen Artikeln.
• Die in den Kühltisch eingelegten Lebensmittel sollten schon vorher gekühlt worden sein. Andernfalls verdampft die Feuchtigkeit während der Kühlung der Lebensmittel und ruft das Tropfen von Wasser in der Kühlkammer hervor. Diese Erscheinung ist in diesem Fall normal und zeugt nicht von einem schlechten Betrieb des Gerätes.
• Das Gerät muss durch qualifiziertes Personal installiert, verwendet und gewartet werden. Das Gerät ist auch für den Gebrauch durch qualifiziertes und geschultes Personal vorgesehen.
• HINWEIS: Verwenden Sie weder mechanische Geräte noch andere Mittel zum Beschleunigen des Entfrostungsprozesses bzw. keine Methoden, die anders sind als vom Hersteller und/oder Verkäufer empfohlen.

- HINWEIS: Der Umlauf des Kühlmittels darf nicht beschädigt werden.

HINWEIS: Das in diesem Gerät verwendete Kühlmittel ist eine leicht brennbare Flüssigkeit bzw. Verbindung.

• HINWEIS: Sämtliche Lüftungsöffnungen im Gehäuse des Gerätes dürfen nicht bedeckt werden.
• HINWEIS: Verwenden Sie keine Elektrogeräte innerhalb der Vitrine, es sei denn, dass sie vom Hersteller und/oder Verkäufer empfohlen werden.
• Stellen Sie das Gerät auf eine saubere, stabile, trockene und horizontale Fläche.
• Das Gerät ist von heißen Flächen bzw. offenem Feuer fernzuhalten. Außerdem ist das Gerät absolut vor Wärme, Staub, direkter Einwirkung von Sonnenstrahlen, Feuchtigkeit, sowie auch vor tropfendem und spritzendem Wasser zu schützen.

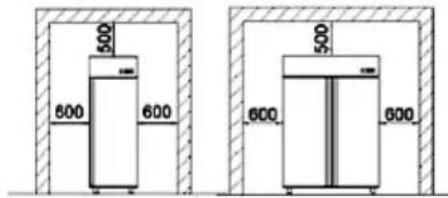

• Während der Nutzung des Gerätes muss man unbedingt mindestens 50 cm Abstand zwischen dem Gerät mit den Flächen für eine entsprechende Lüftung belassen.
• Das Schlagen mit harten Gegenständen auf die Scheibenfläche ist zu vermeiden. Zum Reinigen darf man weder einen Wasserstrahl unter Druck, das direkte Bespritzen mit Wasser noch das Reinigen mit Dampf verwenden, weil das Befeuchten der Teile zu einem Stromschlag führen kann.
• Legen Sie bitte nichts oben auf das Gerät, vor allem keine Gegenstände mit offener Flamme (z.B. Kerzen) auf das Gerät oder in seine Nähe. Stellen Sie auch keine Gegenstände, gefüllt mit Wasser, (z.B. Vasen) auf das Gerät oder in seine Nähe.
• Während der Nutzung darf das Gerät nicht bedeckt werden, denn es besteht Feuergefahr.
• Das Gerät darf nicht unter fließendem Wasserstrahl gereinigt werden. Es erhöht sich dadurch das Risiko, dass Wasser in das Innere des Gerätes gelangt, und es besteht auch das Risiko eines Stromschlags.
• Das Gehäuse des Gerätes darf nicht selbständig geöffnet werden und installieren Sie kein zusätzliches Zubehör;
• Die Fächer innerhalb des Gerätes dürfen nicht überlastet werden. Die maximale Ladefähigkeit, das sind 40 kg, bei gleichmäßiger Lastverteilung;
• Nicht auf den oberen Teil des Gerätes gehen.

Verwendungszweck des Gerätes

Die Kühlschränke dient der kurzzeitigen Aufbewahrung von Lebensmittel bei abgesenkter Temperatur.

Die Gefrierschränke dienen zur Aufbewahrung frischer Lebensmittel mit einem langen Haltbarkeitsdatum – sogar bis zu einigen Monaten, in Abhängigkeit vom Lebensmittel und der Lagertemperatur.

- Das Gerät ist für den Gebrauch in Restaurants, Kantinen, Handelsunternehmen, und zwar solchen wie Bäckereien, Supermärkte usw. vorgesehen.

• Das Gerät ist für den professionellen Einsatz geeignet.
• Dieses Gerät ist ausschließlich für den Gebrauch in Räumen bestimmt.
• Nutzen Sie das Gerät nur wie in der Bedienanleitung dargestellt.
• Jede andere Anwendung kann zu einer Beschädigung des Gerätes, Hab und Gut des Nutzers oder zu Körperverletzungen führen.
• Für die sich aus falscher Nutzung oder nicht entsprechend der vorliegenden Bedienanleitung ergebenden Schäden haften der Hersteller und Verkäufer nicht.

HINWEIS: Die in das Kühlgerät gelegten Produkte müssen schon vorher gekühlt worden sein. Andernfalls kann die während des Kühlens der Produkte verdampfende Feuchtigkeit das Tropfen von Wasser in die Kühlkammer hervorrufen. Dies wiederum kann zu einer Verunreinigung der übrigen Produkte führen.

Die Zufuhr von Kaltluft bewirkt das Austrocknen der Produkte, die sich in der Kammer der Vitrine befinden. Um dies zu beschränken, muss man:

• das Produkt in Lebensmittelfolie verpacken
• die Produkte nicht zu lange in der Vitrine halten.

Das Gerät darf nicht zur Aufbewahrung von medizinischen Artikeln verwendet werden.

Jeder andere Gebrauch entspricht nicht dem Verwendungszweck.

Montage der Erdung

Dieses Gerät wurde als Schutzklasse I eingestuft und muss an einen Schutzleiter angeschlossen werden. Durch das Erden wird das Risiko eines elektrischen Schlags über die Bereitstellung eines Fluchtdrahtes für den elektrischen Strom verringert. Dieses Gerät ist mit einem Kabel ausgestattet, welches einen Erdungsdraht sowie einen geerdeten Stecker besitzt. Der Stecker muss in eine Steckdose gesteckt werden, die ordnungsgemäß installiert und geerdet wurde.

Bei einer elektrischen oder kühltechnischen Störung ist ein durch den Hersteller und/oder Verkäufer bevollmächtigter und autorisierter Servicedienst im Falle einer Gefährdung oder Störung verantwortlich.

Technische daten

Gemeinsame Eigenschaften von Kühl- und Gefrierschränken:

- Gehäuse Innen und Außen aus hochwertigem Edelstahl, mit Ausnahme der äußeren Rückwand, welche aus verzinktem Stahl gefertigt ist.

• Venitlator unterstützte Kühlung
• Digitalanzeige und elektronisches Thermostat.
- Oben aufliegender EMBRACO Kompressor
- Komfortabler geschwungener Türgriff.

Modell 232019 232026 232767
Abmessungen [mm] 900x700x(H)880 1365x700x(H)880 900x700x(H)880
Kammerabmessungen [mm]	830x595x(H)500 1295x595x(H)500 830x595x(H)500
Zahlen / Abmessungen der Regale [mm]	2x 335x570 3x 335x570 -
Zahlen / Abmessungen der Schubladen [mm]	-- 4x 300x545x(H)140
Kapazität [l] 300 380 300
Leistung [W] 220 220 220
Spannungsfrequenz	220-240V ~50 Hz	220-240V ~50 Hz	220-240V ~50 Hz
Energieverbrauch täglich / annum [kWh]	1,16 / 423	1,6 / 584	1,45 / 529
Kältemittel / Menge [kg]	R600a / 0,06	R600a / 0,07	R600a / 0,06
Klimaklasse	4	4	4
EEI	A	A	B
Temp. Bereich [°C]	-2 / +8	-2 / +8	-2 / +8
Gewicht (kg)	70	91	80
Modell 232804 232811 232743
Abmessungen [mm] 900x70	0x(H)875 1365x700x(H)875 900x700x(H)888
Kammerabmessungen [mm]	830x595x(H)510 1295x595x(H)510 830x595x(H)500
Zahlen / Abmessungen der Regale [mm]	2x 335x570 3x 335x570 2x 335x570
Kapazität [l] 300 380 300
Leistung [W] 310 310 310
Spannungsfrequenz 220-240V ~50 Hz 220-240V ~50 Hz 220-240V ~50 Hz
Energieverbrauch täglich / annum [kWh]	2,12 / 774 2,55 / 931 2,12 / 774
Kältemittel / Menge [kg] R600a / 0,06 R600a / 0,07 R600a / 0,06
Klimaklasse 5	5	5
EEI	-	-	-
Temp. Bereich [°C]	0 / +8	0 / +8	0 / +8
Gewicht (kg)	70	90	77

Modell	232781	232798	232880	232897
Abmessungen [mm]	915x700x(H)1286	1380x700x(H)1286	900x700x(H)1030	1380x700x(H)1030
Kammerabmessungen [mm]	830x595x(H)950	1295x595x(H)950	830x595x(H)510	1295x595x(H)510
Kapazität [l]	300	380	300	380
Leistung [W]	310	310	310	310
Spannungsfrequenz	220-240V ~50 Hz	220-240V ~50 Hz	220-240V ~50 Hz	220-240V ~50 Hz
Energieverbrauchtäglich / annum [kWh]	2,12 / 773	2,12 / 773	2,12 / 773	2,55 / 930
Kältemittel / Menge [kg]	R600a / 0,06	R600a / 0,07	R600a / 0,06	R600a / 0,07
Klimaklasse	5	5	5	5
Temp. Bereich [°C]	0 / +8	0 / +8	-2 / +8	-2 / +8
Gewicht (kg)	82	113	75	105

Modell 232859 232873 232033
Abmessungen [mm]	900x700x(H)1100 1365 x	700 x 1100	1365 x 700 x 10301405 x 335 x 255
Kammerabmessungen [mm]	830x595x(H)500 1295x	595x(H)500 -
Zahlen / Abmessungen der Regale [mm]	2x 335x570 3x 335x570 -
Zahlen / Abmessungen der Schubladen [mm]	---
Kapazität [l] 300 380 380 + 40
Leistung [W] 310 310 220 + 180
Spannungsfrequenz 220-240V ~50 Hz 220-240V ~50 Hz 220-240V ~50 Hz
Energieverbrauchtäglich / annum [kWh]	2,12 / 773 2,55 / 930 1,6 / 584
Kältemittel / Menge [kg]	R600a / 0,06 R600a / 0,07 R600a / 0,07		R600a / 0,04
Klimaklasse -- 4
EEI	-- A
Temp. Bereich [°C]	-2 / +8	-2 / +8	-2 / +8
Gewicht (kg)	94	180 190 + 41

Die Geräte sind für den Betrieb bei + 30 °C und die relative Luftfeuchtigkeit von 55%.

Umgebungstemperatur, in welcher der Kühlschrank oder der Gefrierschrank arbeiten, die Zunahme des Energieverbrauchs sowie die Sicherheit der Produktlagerung in den Geräten beeinflussen können.

Der Hersteller und Verkäufer tragen keine Verantwortung für irgendwelche Unstimmigkeiten, die sich aus den in der vorliegenden Anleitung auftretenden Druckfehlern und Transkriptionen ergeben. Gemäß unserer Politik in Bezug auf die Weiterentwicklung der Produkte behalten wir uns das Recht vor, die Änderungen an dem Produkt, der Verpackung und den in der Dokumentation enthaltenen Spezifikationen ohne Vorankündigung vorzunehmen.

Vor erstem gebrauch

Transport

• Für den Transport des Gerätes ist eine Spezialverpackung erforderlich. Während des Transports und des Gebrauchs muss das Gerät in horizontaler Position gehalten werden.
• Es ist zu prüfen, ob während des Transports die Verpackung nicht beschädigt wurde.
• Die Vollständigkeit der Teile prüfen. Bei nicht kompletter Anlieferung oder Beschädigung der Verpackung muss man sich mit dem Lieferanten

in Verbindung setzen (Siehe Punkt GARANTIE).

• Beim Entfernen der Verpackung muss man vorsichtig die Holzplatte wegschieben, da das Risiko des Zerkratzens des Gerätes besteht.
• In dem Fall, wenn sich während des Transports die Ausrüstung zu sehr neigt, besteht das Risiko, dass das Schmiermittel aus dem Verdichter in den Umlauf des Kühlmittels gelangt. In solch einem Fall muss man vor der Inbetriebnahme das

Gerät über 24 Stunden horizontal halten, denn dann fließt das Schmiermittel erneut in den Verdichter ein.

• Die Verpackung ist entsprechend den lokal geltenden Vorschriften zu entsorgen.
• Alle Elemente sind nach der Anleitung zu reinigen (Siehe Punkt REINIGUNG UND WARTUNG)
• Alle Fächer sind wieder im Innern des Gerätes anzubringen.

HINWEIS: In Bezug auf die Produktionsrückstände kann das Gerät einen unangenehmen Geruch am Anfang des Funktionsbetriebs ausscheiden. Das ist aber eine ganz normale Erscheinung und verweist auf keine Mängel oder Gefahrenfunktion hin. Überzeugen Sie sich nur, ob das Gerät gut belüftet wird.

• Schalten Sie die Beleuchtung des Gerätes ein und prüfen Sie, ob diese richtig funktioniert.

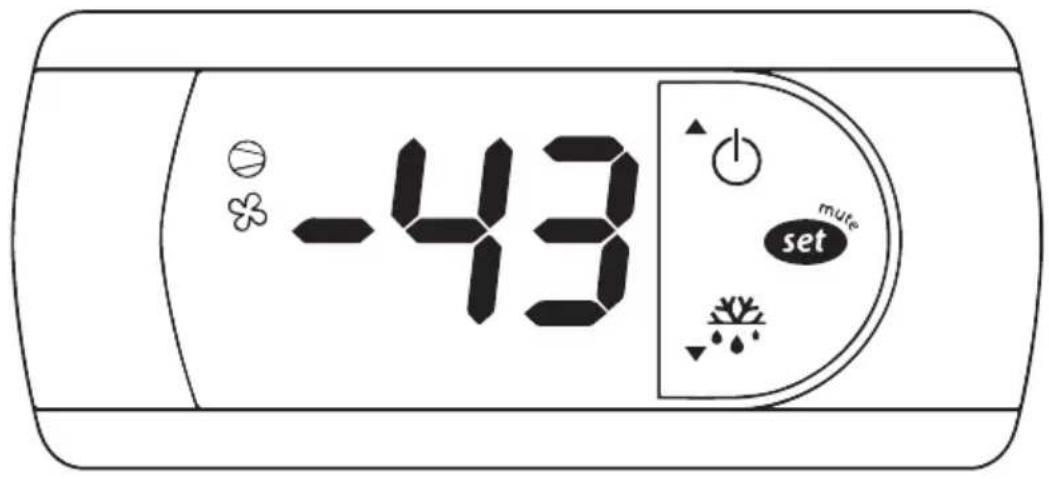

• Das Gerät besitzt ein digitales Steuerpanel für die Temperatur mit vorgestellten Standardparametern. Ändern Sie keine Parameter des Gerätes zufällig, mit Ausnahme besonderer Bedarfsfälle.
• Vor dem ersten Gebrauch nimmt man das Gerät für ca. 2 Stunden ohne Einlage in Betrieb, um die

Levelling

Um eine korrekte Funktion zu gewährleisten, ist es wichtig, das Gerät zu. Eine richtige Nivellierung ermöglicht das Begrenzen von Vibrationen des sich in Funktion befindenden Aggregats.

Prüfen Sie die richtige Aufstellung auch mit Hilfe einer Wasserwaage.

HINWEIS!

Um dem Kühl- oder Gefrierschrank den richtigen Funktionsbetrieb zu ermöglichen, muss man unbedingt nachfolgende Hinwiese beachten und einhalten:

• Das Gerät darf weder an einem Ort, der einer direkten Sonneneinstrahlung ausgesetzt ist, noch in der Nähe von Anlagen, die Strahlungen erzeugen, wie Heizlampen, Öfen, Heizkörper usw., aufgestellt werden.
• Eine Verkleidung des Gerätes ist zu vermeiden.
• Es sind keine Gegenstände auf den oberen Teil des Gehäuses des Kühl- oder Gefrierschrankes

Funktion des Kühlsystems zu überprüfen. Erst wenn die reale Temperatur innerhalb der Vitrine die gewünschte Temperatur erreicht, kann man die Produkte im Gerät einlegen.

• Legen Sie keine zu großen Mengen in die Vitrine, um einer momentanen Überlastung vorzubeugen. Die Produkte dürfen auch nicht die Zufuhr und den Luftaustritt verstellen. Sie dürfen sich auch nicht in der Nähe der Seitenscheiben befinden. Andernfalls kann es zu einer Verflüssigung kommen.
• Um den Geschmack der Produkte zu bewahren, rüstet man das Lokal mit einer ganztägig arbeitenden Kühlanlage aus.
• Während des Gefrierprozesses kann die Temperatur der Vitrine etwas anwachsen. Nach dem der Prozess beendet ist, kehrt sie wieder in den Normbereich zurück.

ACHTUNG: Beim Transport darf man nicht das Gerät von der Senkrechten um einen Winkel von mehr als 30° gekippt werden, da sonst der Verdampfer beschädigt werden kann.

zu stellen, da sich dort das Aggregat befindet.

• Ebenso darf das Gerät nicht in einem Raum mit relativ hoher Luftfeuchtigkeit aufgestellt werden (Wasser kann auf das Gehäuse des Gerätes tropfen).
• Stellen Sie das Gerät nicht in engen Nischen auf (ohne Zirkulation der Luft rundum das Gerät wird es nicht richtig funktionieren).
• Die Lüftungsöffnungen, die sich im Gehäuse des Gerätes befinden, dürfen nicht verstopft werden.
• Kühl- und Gefrierschrank dürfen nicht rückwärts aneinandergestellt werden (die Geräte werden nicht richtig funktionieren).

Man muss sich außerdem davon überzeugen, ob an der Stelle, an der sich das Gerät befindet, auch eine ausreichende Belüftung, auch außerhalb der Betriebsstunden, vorhanden ist, da sie für eine richtige Funktion des Aggregats unbedingt notwendig ist.

Mindestabstände von den Wänden

Um den richtigen Funktionsbetrieb des Kühl- oder Gefrierschrankes zu gewährleisten, muss man unbedingt die Mindestabstände zu den Wänden beachten, wie auf den nachfolgenden Abbildungen gezeigt wurde. Ebenso muss man auch an den entsprechenden Freiraum von vorn denken, damit man die Tür zur Kühl-/Gefrierkammer frei öffnen kann.

400 - 1500l

500 600 600 500 600 600

VORDERSEITE

600 800

SEITE

Anschließen an die Stromversorgungsquelle

Der Anschluss an die Stromversorgungsquelle darf nur von geschultem Personal und qualifizierten Servicemitarbeitern ausgeführt werden. Das Kühl-/und Gefriergerät wird mit einer Stromversorgungsleitung angeliefert. Zwischen der Netzsteckdose und der Anschlussleitung muss man einen thermomagnetischen Schalter installieren (wird nicht mitgeliefert).

Vor Beginn der Anschlussarbeiten muss man sich davon überzeugen, dass:

• Die Spannung der Stromversorgung der Spannung des Geräts von 220-240V/50Hz/1Ph entspricht; für eine korrekte Funktion ist es notwendig, dass sich diese Spannung im Bereich von +/-6% der Nennspannung des Geräts bewegt.
• Die Elektroanlage, an welche das Gerät anzuschließen ist, wird an die Nennparameter des installierten Geräts angepasst.

- Das elektronische System, an das das Gerät angeschlossen wird, stimmt mit den geltenden Anforderungen überein; die elektrischen Verbindungen und die Installation des thermomagnetischen Schalters wurden durch eine qualifizierte Person ausgeführt.

Anschlussetappen:

• Den thermomagnetischen Schalter, der an die Nennleistung am Ausgang des installierten Geräts angepasst ist, installieren.
• Das Gerät an den Ausgang des thermomagnetischen Schalters anschließen.

- Überprüfen, ob das Gerät funktioniert, was durch das Aufleuchten der Kontrolllampe signalisiert wird.

Verwendung von Gerät

Laden der Bleche und Produkte in der Kühl- und Gefrierschränken

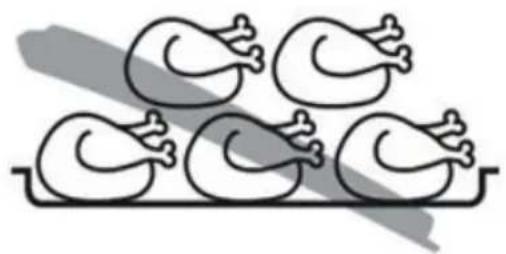

Die zum Braten/Kochen vorgesehen Produkte dürfen nicht übereinander liegen.

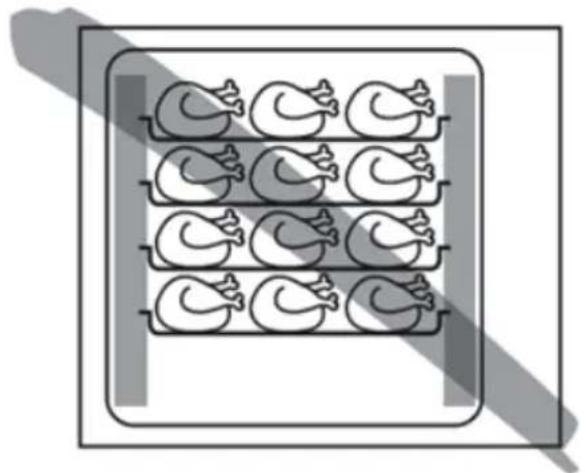

Abstand zwischen den blechen/behältern gn

Um eine optimale Zirkulation der heißen Luft in der Kammer des Kühl- und Gefrierschränken zu gewährleisten, ist ein Mindestabstand zwischen den Blechen/Behältern GN erforderlich, der 40 mm in der lichten Weite beträgt.

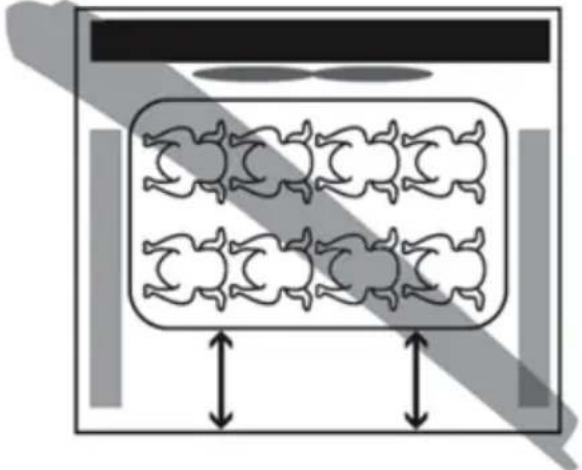

Einlegen der bleche/behälter in der kammer des kühl- und gefrierschränken

Um eine optimale und problemlose Zirkulation der heißen Luft zu gewährleisten, muss man:

• die Lage der Bleche/Behälter GN in Bezug auf den Lüfter ausrichten
• sie gleichmäßig in der Kammer des Kühl- und Gefrierschränken verteilen

DE

Automatisches Abtauen

Das Gerät ist mit einem automatischen Abtausystem ausgerüstet, dessen Parameter fabrikmäßig eingestellt werden, dagegen kann man mit dem Steuerpanel die Anzahl, die Zeitdauer sowie die Zeitabstände zwischen den nächstfolgenden Abtauzyklen einstellen.

Dieser Prozess muss von einem qualifiziertem Personal durchgeführt werden, in einigen Fällen kann das Gerät ein manuelles Abtauen erfordern – zu diesem Zweck muss man das Steuerpanel benutzen bzw. bis zum völligen Abschmelzen der Ver-

eisung das Gerät ausschalten (die Zeitdauer hängt von den Raumbedingungen und der Eismenge ab). Für Geräte, die für eingefrorene oder verpackte Lebensmittel vorgesehen sind, wird monatlich eine vollständige Reinigung empfohlen, darunter auch die Durchführung eines Abtauzyklusses des Gerätes.

Täglich wird die Reinigung des äußeren Gehäuses sowie der inneren Türenteile empfohlen, wobei besonders auf die Teile nahe der Dichtung zu achten ist.

Erste benutzung

Vor Beginn der Nutzung muss ein neuer Kühlschrank geöffnet

und gelüftet werden. Danach ist der Innenraum mit warmen Wasser zu reinigen.

Nach dem Anschließen an die Stromversorgungsquelle muss man die Versorgungstaste am Steuerfeld drücken (die grüne Kontrolllampe leuchtet auf), der Schrank beginnt zu arbeiten. Die Mikro-

Nutzungsanleitung

Vor dem Einlegen des Produktes in die Kammer des Kühl-/Gefrierschrankes muss man abwarten, bis die gewünschte Temperatur erreicht wird. Alle in das Gerät einzulegenden Produkte müssen vorher bis auf die Betriebstemperatur innerhalb der Kammer abgekühlt werden. Legen Sie in den Kühlbzw. Gefrierschrank keine heißen Speisen, die direkt aus dem Ofen oder der Backröhre entnommen wurden. Bevor man das Produkt in die Kammer des Gerätes legt, ist zu überprüfen, ob die Soll-Temper- atur mit der Ist-Temperatur innerhalb der Kammer des Gerätes übereinstimmt. Die tiefgefrorenen Pro- dukte sollten keine Temperatur über -18°C haben. Das Einlegen von vorher computer-Steuereinheit, die im Steuerpanel installiert ist, kann die Temperaturbereiche automatisch anpassen. Die intelligente digitale Steuereinheit wirkt wie folgt: bei einem Temperaturanstieg und dem Erreichen eines vorgegebenen Punktes geht der Kompressor in Betrieb und schaltet sich dann wieder aus, wenn die Temperatur erneut den Sollwert erreicht.

nicht abgekühlten Produkten kann Betriebsstörungen im Gerät hervorrufen bzw. sogar zum Defekt führen.

Damit das Gerät richtig arbeitet, müssen die Produkte so gelegt werden, dass der Umlauf der gekühlten Luft innerhalb des Gerätes nicht gestört wird. Beim Öffnen der Tür entweicht kalte Luft aus der Kammer, deshalb wird empfohlen, das Öffnen der Tür nur auf das notwendigste Minimum zu beschränken und ausschließlich nur für die Zeit, die für das Herausnehmen und Einlegen der Produkte unbedingt notwendig ist. Es dürfen keine Produkte oben auf dem Gerät abgelegt werden.

Das steuerpanel

Reinigung des Verflüssigers

Vor dem Beginn der Reinigung des Verflüssigers muss man sich davon überzeugen, dass das Gerät NICHT an die elektrische Stromversorgung angeschlossen ist.

Für die problemlose und den langlebigen Betrieb der Kondensationseinheit des Gerätes muss man den Verflüssiger mindestens einmal im Monat reinigen. Für die Reinigung des Verflüssigers verwendet man entweder einen Staubsauger oder eine schmale Bürste mit langem Haar. Ebenso wird beim Reinigen des Verflüssigers der Gebrauch von

Wartung

In regelmäßigen Zeitabständen (mindestens einmal im Jahr) muss man unbedingt den technischen Zustand des Gerätes überprüfen. Dabei ist wichtig, dass die Durchsicht von einem qualifizierten und lizenzierten Personal durchgeführt wird. Zu prüfen ist, ob:

- Das Ableitungssystem für das Kondenswasser richtig funktioniert.

Schutzhandschuhen empfohlen, weil dadurch das Verletzungsrisiko an scharfen Kanten verringert wird. Eine verschmutzte Kondensationseinheit verringert auch die Leistung des Motors und erhöht den Energieverbrauch.

Achten Sie darauf, dass die Kühlanlage nicht beschädigt wird.

Während der Reinigung des Verflüssigers wird das Tragen von Schutzhandschuhen empfohlen – Verletzungsrisiko.

• Es keine Leckstellen des Kühlmittels/Gefriermittels gibt und ob die Kühlanlage richtig funktioniert.
• Der technische Zustand des Elektrosystems absolut sicher ist.
• Die Dichtung in der Tür korrekt ist und die Tür sich gut verschließt.
  • Der Verflüssiger gereinigt ist.
• Das digitale Steuerpanel richtig funktioniert.

Aufbewahrung von Lebensmitteln

Um die bestmögliche Funktion des Kühl- und/oder Gefrierschranks zu erreichen, muss man folgende Regeln beachten:

• Die Waren erst dann in den Kühl-/Gefrierschrank legen, wenn er die erforderliche Temperatur erreicht hat, was man auf dem Display überprüfen kann.
• Weder warme Lebensmittel noch warme Flüssigkeiten in das Gerät legen.

• Wenn es möglich ist, sollten die Lebensmittel verpackt oder geschützt sein (die Luftzirkulation bewirkt ein beschleunigtes Austrocknen der Lebensmittel).

• Es darf zu keinen Einschränkungen der Luftzirkulation kommen (unnötige Hindernisse).

• Häufiges und langes Öffnen der Tür ist zu vermeiden.
• Wenn die Tür gerade erst verschlossen wurde, muss man vor dem erneuten Öffnen der Tür einen Moment abwarten (der in der Kammer des Kühlschranks erzeugte Unterdruck gleich nach dem Schließen der Tür erschwert ihr erneutes Öffnen - das ist eine normale Erscheinung).

Fehlerbehebung

Eine mangelhafte Funktion der Anlage wird oft von einfachen Ursachen hervorgerufen, die man ohne Hilfe durch einen Techniker leicht selbst beseitigen kann. In diesem Zusammenhang muss man bei einer Havarie die nachstehend angegebenen Tätigkeiten realisieren.

Wenn der Kühl-/Gefrierschrank nicht funktioniert, ist zu prüfen, ob:

• Der Stecker richtig in der Netzsteckdose steckt.
  • Die Stromversorgungsleitung nicht beschädigt ist.

Wenn die gewünschte Temperatur nicht erreicht wird, ist zu prüfen, ob:

• Der Schalter für die Steuerung eingeschaltet ist.
• Die Einstellungen auf dem elektronischen Steuerpult richtig sind (siehe Wartung).
• Die Anlage sich nicht gerade in der Abttauphase oder gleich danach befindet.
• Der Verflüssiger nicht mit Staub bedeckt ist.

• Der Kühlschrank nicht in der Nähe einer Wärmequelle aufgestellt oder die Luftzirkulation um den Verflüssiger nicht blockiert ist.

• Die eingelagerten Erzeugnisse oder andere Objekte das genaue Verschließen der Türen nicht ermöglichen.

• Die Anlage nicht unter anormalen Betriebsdingungen arbeitet (Überlastung, zu viel Erzeugnisse in der Mitte, die Erzeugnisse sind so gelegt, dass sie die Luftzirkulation blockieren).

Wenn der Kühl-/Gefrierschrank übermäßigen Lärm produziert, muss man überprüfen, ob:

• Es am Rahmen keine losen Schrauben gibt.
• Die Anlage in einer stabilen Lage aufgestellt und ordnungsgemäß ausnivelliert wurde.

Wenn nach Ausführung dieser Kontrolltätigkeiten die Anlage weiterhin mangelhaft ist, muss man sich mit der technischhen Hilfe in Verbindung setzen. In diesem Zusammenhang muss man für die Übergabe folgender Informationen bereit sein:

• Handelsbezeichnungen des Modells und Seriennummer (diese beiden Informationen kann man auf dem Typenschild finden).
• Alarmcodes, die auf der Anzeige im Steuerpult erscheinen.

Wenig wahrscheinliche Gefährdung

Bei einem Feuer muss man, wenn möglich, den Kühlschrank vom Elektronetz trennen und zum Löschen einen Pulver-Feuerlöscher benutzen.

Garantie

Alle innerhalb von einem Jahr nach dem Kaufdatum festgestellten Defekte oder Mängel, die die Funktionalität des Gerätes beeinträchtigen, werden auf dem Wege der unentgeltlichen Reparatur bzw. des Austausches unter der Voraussetzung beseitigt, dass das Gerät in einer der Bedienungsanleitung gemäßen Art und Weise betrieben und gewartet wird und weder vorsätzlich vernichtet noch nicht bestimmungsgemäß genutzt wurde. Ihre Rechte aus den entsprechenden Gesetzen bleiben davon unberührt. Eine in der Garantiefrist einzureichende Beanstandung hat die Angabe des Kaufortes und Kaufdatums und in der Anlage einen Kaufbeleg (z.B. Kassenzettel) zu enthalten.

Gemäß unserer Politik der ständigen Weiterentwicklung unserer Produkte behalten wir uns vor, Änderungen am Produkt, an seiner Verpackung und an den dokumentierten technischen Daten ohne vorherige Ankündigung vorzunehmen.

Entsorgung und Umweltschutz

Wird das Gerät außer Betrieb genommen, darf es nicht über den Hausmüll entsorgt werden. Der Benutzer ist für die Übergabe des Gerätes an eine geeignete Sammelstelle für Altgeräte verantwortlich. Die Nichteinhaltung dieser Regel kann gemäß den geltenden Vorschriften über die Abfallentsorgung bestraft werden. Die getrennte Sammlung und das Recycling der Altgeräte trägt zur Schonung der natürlichen Ressourcen bei und sorgt für eine umwelt- und gesundheitsschonende Verwertungsweise. Weitere Informationen darüber, wo Sie Ihre Altgeräte entsorgen können, erhalten Sie bei Ihrem örtlichen Entsorgungsunternehmen. Der Hersteller und der Importeur übernehmen keine Verantwortung für das Recycling sowie die umweltfreundliche Verwertung von Abfällen, weder direkt noch über ein öffentliches System.

Automatisch ontdooien

Gewerbegebiet Ehring 15

5112 Lamprechtshausen, Austria

Tel: [phone]

Email: [e-mail]

- Änderungen und Druckfehler vorbehalten.
