BEDIENUNGSANLEITUNG 232811 Arktic

Bevor Sie das Gerät in Betrieb nehmen, sollten Sie diese Gebrauchsanweisung aufmerksam lesen.

Diese Gebrauchsanweisung bitte beim Gerät aufbewahren.

Nur zur Verwendung im Innenbereich.

wir danken Ihnen für den Kauf des Gerätes Arktic. Machen Sie sich bitte mit dieser Anleitung noch vor der Inbetriebnahme des Gerätes vertraut, um Schäden durch die unsachgemäße Bedienung zu vermeiden. Den Sicherheitsregeln ist besondere Aufmerksamkeit zu widmen.

Sicherheitsregeln

• Die unsachgemäße Bedienung des Geräts kann zur schweren Beschädigung des Geräts sowie zu Verletzungen führen.
• Dieses Gerät ist nur für den gewerblichen Gebrauch bestim.
• Das Gerät ist ausschließlich zu dem Zweck zu benutzen, zu dem es hergestellt wurde. Der Hersteller haftet nicht für Schäden, die auf unsachgemäße Bedienung des Geräts zurückzuführen sind.
• Den Kontakt des Gerätes und des Steckers mit Wasser oder einer anderen Flüssigkeit vermeiden. Den Stecker unverzüglich aus dem Stecker ziehen und das Gerät von einem anerkannten Fachmann prüfen lassen, wenn das Gerät unbeabsichtigterweise ins Wasser fällt. Bei Nichteinhaltung dieser Sicherheitsvorschriften besteht Lebensgefahr.
• Nie eigenständig das Gehäuse des Gerätes zu öffnen versuchen.
• In das Gehäuse des Gerätes keine Gegenstände einführen.
• Den Stecker nicht mit nassen oder feuchten Händen berühren.
• 4 Gefahr eines Stromschlags! Das Gerät darf nicht selbstständig repariert werden. Sämtliche Mängel und Unzulänglichkeiten sind ausschließlich durch qualifiziertes Personal zu beseitigen.
• Niemals ein beschädigtes Gerät benutzen! Das beschädigte Gerät vom Netz trennen und sich mit dem Verkäufer in Verbindung setzen.
• Warnung: Die Elektroteile des Gerätes dürfen weder in Wasser noch in andere Flüssigkeiten getaucht werden. Ebenso ist das Gerät nicht unter fließendes Wasser zu halten.
• Der Stecker und die Stromversorgungsleitung sind regelmäßig auf Beschädigungen zu prüfen. Der beschädigte Stecker oder Leitung sind an eine Servicestelle oder einer anderen qualifizierten Person zur Reparatur zu übergeben, um eventuellen Gefahren und Verletzungen des Körpers vorzubeugen.
• Man muss sich davon überzeugen, ob die Stromversorgungsleitung weder mit scharf kantigen noch mit heißen Gegenständen in Berührung kommt; halten Sie die Leitung weit entfernt von einer offenen Flamme. Um den Stecker aus der Netzsteckdose zu nehmen, muss man immer am Stecker und nicht an der Leitung ziehen.
• Die Stromversorgungsleitung (oder Verlängerungsleitung) ist vor dem zufälligen Herausziehen aus der Steckdose zu schützen. Die Stromversorgungsleitung muss so geführt werden, dass niemand zufällig darüber stolpern kann.
• Das Gerät muss während seiner Anwendung ständig kontrolliert werden.
• Warnung! Wenn der Stecker in der Netzsteckdose ist, muss man das Gerät als an die Stromversorgung angeschlossen betrachten.

• Bevor der Stecker aus der Netzsteckdose genommen wird, ist das Gerät auszuschalten.

• Das Gerät darf beim Tragen nicht an der Leitung gehalten werden.

• Benutzen Sie kein Zubehör, das nicht mit diesem Gerät mitgeliefert wurde.
• Das Gerät muss man ausschließlich an die Steckdose mit solch einer Spannung und Frequenz anschließen, wie auf dem Typenschild angegeben wird.
• Stecken Sie den Stecker in die Steckdose, die an einem leicht und bequem zugänglichen Ort angeordnet ist, und zwar so, dass das Gerät bei einer Störung sofort abgeschaltet werden kann. Um das Gerät vollständig auszuschalten, muss man es von der Stromquelle trennen. Zu diesem Zweck muss man den Stecker, der sich am Ende der vom Gerät getrennten Leitung befindet, aus der Netzsteckdose ziehen.
• Vor dem Abtrennen des Steckers ist das Gerät auszuschalten!
• Benutzen Sie kein Zubehör, das nicht vom Hersteller empfohlen wird. Die Anwendung vom nicht empfohlenen Zubehör stellt eine Gefahr für den Nutzer dar und kann zur Beschädigung des Gerätes führen. Benutzen Sie ausschließlich Ersatzteile und Zubehör im Original.
• Dieses Gerät eignet sich nicht für den Gebrauch durch Personen (gilt auch für Kinder) mit geringerer Motorik, Sensorik oder geistiger Fähigkeit oder mangelhafter Erfahrung und Wissen.
• Auf keinen Fall darf das Bedienen des Gerätes durch Kinder zugelassen werden.
• Das Gerät mit Stromversorgungsleitung ist außerhalb der Reichweite von Kindern zu lagern.
• Ebenso muss dafür gesorgt werden, dass die Kinder das Gerät nicht zum Spielen benutzen.
• Das Gerät ist immer dann von der Stromversorgung zu trennen, wenn es ohne Aufsicht bleiben soll bzw. auch vor der Montage, Demontage und Reinigung.
• Während der Nutzung darf das Gerät nicht ohne Aufsicht gelassen werden.

Besondere sicherheitsvorschriften

• Dieses Gerät ist für eine kurzzeitige Aufbewahrung des Teigs bei niedrigen Temperaturen bestimmt, um das Produkt den Kunden präsentieren zu können. Im Gerät selbst dürfen keine anderen Materialien gelagert werden. Im Inneren oder in der Nähe des Gerätes dürfen keine gefährlichen Produkte, solche wie Kraftstoffe, Alkohol, Farbe, leicht brennbare oder explosive Stoffe usw. aufbewahrt werden. Das Gerät dient auch nicht zur Aufbewahrung von medizinischen Artikeln.
• Die in den Kühltisch eingelegten Lebensmittel sollten schon vorher gekühlt worden sein. Andernfalls verdampft die Feuchtigkeit während der Kühlung der Lebensmittel und ruft das Tropfen von Wasser in der Kühlkammer hervor. Diese Erscheinung ist in diesem Fall normal und zeugt nicht von einem schlechten Betrieb des Gerätes.
• Das Gerät muss durch qualifiziertes Personal installiert, verwendet und gewartet werden. Das Gerät ist auch für den Gebrauch durch qualifiziertes und geschultes Personal vorgesehen.
• HINWEIS: Verwenden Sie weder mechanische Geräte noch andere Mittel zum Beschleunigen des Entfrostungsprozesses bzw. keine Methoden, die anders sind als vom Hersteller und/oder Verkäufer empfohlen.

- HINWEIS: Der Umlauf des Kühlmittels darf nicht beschädigt werden.

HINWEIS: Das in diesem Gerät verwendete Kühlmittel ist eine leicht brennbare Flüssigkeit bzw. Verbindung.

• HINWEIS: Sämtliche Lüftungsöffnungen im Gehäuse des Gerätes dürfen nicht bedeckt werden.
• HINWEIS: Verwenden Sie keine Elektrogeräte innerhalb der Vitrine, es sei denn, dass sie vom Hersteller und/oder Verkäufer empfohlen werden.
• Stellen Sie das Gerät auf eine saubere, stabile, trockene und horizontale Fläche.
• Das Gerät ist von heißen Flächen bzw. offenem Feuer fernzuhalten. Außerdem ist das Gerät absolut vor Wärme, Staub, direkter Einwirkung von Sonnenstrahlen, Feuchtigkeit, sowie auch vor tropfendem und spritzendem Wasser zu schützen.
• Während der Nutzung des Gerätes muss man unbedingt mindestens 50 cm Abstand zwischen dem Gerät mit den Flächen für eine entsprechende Lüftung belassen.
• Das Schlagen mit harten Gegenständen auf die Scheibenfläche ist zu vermeiden. Zum Reinigen darf man weder einen Wasserstrahl unter Druck, das direkte Bespritzen mit Wasser noch das Reinigen mit Dampf verwenden, weil das Befeuchten der Teile zu einem Stromschlag führen kann.
• Legen Sie bitte nichts oben auf das Gerät, vor allem keine Gegenstände mit offener Flamme (z.B. Kerzen) auf das Gerät oder in seine Nähe. Stellen Sie auch keine Gegenstände, gefüllt mit Wasser, (z.B. Vasen) auf das Gerät oder in seine Nähe.
• Während der Nutzung darf das Gerät nicht bedeckt werden, denn es besteht Feuergefahr.
• Das Gerät darf nicht unter fließendem Wasserstrahl gereinigt werden. Es erhöht sich dadurch das Risiko, dass Wasser in das Innere des Gerätes gelangt, und es besteht auch das Risiko eines Stromschlags.
• Das Gehäuse des Gerätes darf nicht selbständig geöffnet werden und installieren Sie kein zusätzliches Zubehör;
• Die Fächer innerhalb des Gerätes dürfen nicht überlastet werden. Die maximale Ladefähigkeit, das sind 40 kg, bei gleichmäßiger Lastverteilung;
• Nicht auf den oberen Teil des Gerätes gehen.

Verwendungszweck des Gerätes

Die Kühlschränke dient der kurzzeitigen Aufbewahrung von Lebensmittel bei abgesenkter Temperatur.

Die Gefrierschränke dienen zur Aufbewahrung frischer Lebensmittel mit einem langen Haltbarkeitsdatum – sogar bis zu einigen Monaten, in Abhängigkeit vom Lebensmittel und der Lagertemperatur.

- Das Gerät ist für den Gebrauch in Restaurants, Kantinen, Handelsunternehmen, und zwar solchen wie Bäckereien, Supermärkte usw. vorgesehen.

• Das Gerät ist für den professionellen Einsatz geeignet.
• Dieses Gerät ist ausschließlich für den Gebrauch in Räumen bestimmt.
• Nutzen Sie das Gerät nur wie in der Bedienanleitung dargestellt.
• Jede andere Anwendung kann zu einer Beschädigung des Gerätes, Hab und Gut des Nutzers oder zu Körperverletzungen führen.
• Für die sich aus falscher Nutzung oder nicht entsprechend der vorliegenden Bedienanleitung ergebenden Schäden haften der Hersteller und Verkäufer nicht.

©

Modell 232804 232811 232743
Abmessungen [mm] 900x70	0x(H)875 1365x700x(H)875 900x700x(H)888
Kammerabmessungen [mm]	830x595x(H)510 1295x595x(H)510 830x595x(H)500
Zahlen / Abmessungen der Regale [mm]	2x 335x570 3x 335x570 2x 335x570
Kapazität [l] 300 380 300
Leistung [W] 310 310 310
Spannungsfrequenz 220-240V ~50 Hz 220-240V ~50 Hz 220-240V ~50 Hz
Energieverbrauch täglich / annum [kWh]	2,12 / 774 2,55 / 931 2,12 / 774
Kältemittel / Menge [kg] R600a / 0,06 R600a / 0,07 R600a / 0,06
Klimaklasse 5	5	5
EEI	-	-	-
Temp. Bereich [°C]	0 / +8	0 / +8	0 / +8
Gewicht (kg)	70	90	77

Modell	232781	232798	232880	232897
Abmessungen [mm]	915x700x(H)1286	1380x700x(H)1286	900x700x(H)1030	1380x700x(H)1030
Kammerabmessungen [mm]	830x595x(H)950	1295x595x(H)950	830x595x(H)510	1295x595x(H)510
Kapazität [l]	300	380	300	380
Leistung [W]	310	310	310	310
Spannungsfrequenz	220-240V ~50 Hz	220-240V ~50 Hz	220-240V ~50 Hz	220-240V ~50 Hz
Energieverbrauchtäglich / annum [kWh]	2,12 / 773	2,12 / 773	2,12 / 773	2,55 / 930
Kältemittel / Menge [kg]	R600a / 0,06	R600a / 0,07	R600a / 0,06	R600a / 0,07
Klimaklasse	5	5	5	5
Temp. Bereich [°C]	0 / +8	0 / +8	-2 / +8	-2 / +8
Gewicht (kg)	82	113	75	105

Modell 232859 232873 232033
Abmessungen [mm]	900x700x(H)1100 1365 x	700 x 1100	1365 x 700 x 10301405 x 335 x 255
Kammerabmessungen [mm]	830x595x(H)500 1295x	595x(H)500 -
Zahlen / Abmessungen der Regale [mm]	2x 335x570 3x 335x570 -
Zahlen / Abmessungen der Schubladen [mm]	---
Kapazität [l] 300 380 380 + 40
Leistung [W] 310 310 220 + 180
Spannungsfrequenz 220-240V ~50 Hz 220-240V ~50 Hz 220-240V ~50 Hz
Energieverbrauchtäglich / annum [kWh]	2,12 / 773 2,55 / 930 1,6 / 584
Kältemittel / Menge [kg]	R600a / 0,06 R600a / 0,07 R600a / 0,07		R600a / 0,04
Klimaklasse -- 4
EEI	-- A
Temp. Bereich [°C]	-2 / +8	-2 / +8	-2 / +8
Gewicht (kg)	94	180 190 + 41

Die Geräte sind für den Betrieb bei + 30 °C und die relative Luftfeuchtigkeit von 55%.

Umgebungstemperatur, in welcher der Kühlschrank oder der Gefrierschrank arbeiten, die Zunahme des Energieverbrauchs sowie die Sicherheit der Produktlagerung in den Geräten beeinflussen können.

Der Hersteller und Verkäufer tragen keine Verantwortung für irgendwelche Unstimmigkeiten, die sich aus den in der vorliegenden Anleitung auftretenden Druckfehlern und Transkriptionen ergeben. Gemäß unserer Politik in Bezug auf die Weiterentwicklung der Produkte behalten wir uns das Recht vor, die Änderungen an dem Produkt, der Verpackung und den in der Dokumentation enthaltenen Spezifikationen ohne Vorankündigung vorzunehmen.

Vor erstem gebrauch

Transport

• Für den Transport des Gerätes ist eine Spezialverpackung erforderlich. Während des Transports und des Gebrauchs muss das Gerät in horizontaler Position gehalten werden.
• Es ist zu prüfen, ob während des Transports die Verpackung nicht beschädigt wurde.
• Die Vollständigkeit der Teile prüfen. Bei nicht kompletter Anlieferung oder Beschädigung der Verpackung muss man sich mit dem Lieferanten

in Verbindung setzen (Siehe Punkt GARANTIE).

• Beim Entfernen der Verpackung muss man vorsichtig die Holzplatte wegschieben, da das Risiko des Zerkratzens des Gerätes besteht.
• In dem Fall, wenn sich während des Transports die Ausrüstung zu sehr neigt, besteht das Risiko, dass das Schmiermittel aus dem Verdichter in den Umlauf des Kühlmittels gelangt. In solch einem Fall muss man vor der Inbetriebnahme das

Gerät über 24 Stunden horizontal halten, denn dann fließt das Schmiermittel erneut in den Verdichter ein.

• Die Verpackung ist entsprechend den lokal geltenden Vorschriften zu entsorgen.
• Alle Elemente sind nach der Anleitung zu reinigen (Siehe Punkt REINIGUNG UND WARTUNG)
• Alle Fächer sind wieder im Innern des Gerätes anzubringen.

HINWEIS: In Bezug auf die Produktionsrückstände kann das Gerät einen unangenehmen Geruch am Anfang des Funktionsbetriebs ausscheiden. Das ist aber eine ganz normale Erscheinung und verweist auf keine Mängel oder Gefahrenfunktion hin. Überzeugen Sie sich nur, ob das Gerät gut belüftet wird.

• Schalten Sie die Beleuchtung des Gerätes ein und prüfen Sie, ob diese richtig funktioniert.
• Das Gerät besitzt ein digitales Steuerpanel für die Temperatur mit vorgestellten Standardparametern. Ändern Sie keine Parameter des Gerätes zufällig, mit Ausnahme besonderer Bedarfsfälle.
• Vor dem ersten Gebrauch nimmt man das Gerät für ca. 2 Stunden ohne Einlage in Betrieb, um die

Levelling

Um eine korrekte Funktion zu gewährleisten, ist es wichtig, das Gerät zu. Eine richtige Nivellierung ermöglicht das Begrenzen von Vibrationen des sich in Funktion befindenden Aggregats.

Prüfen Sie die richtige Aufstellung auch mit Hilfe einer Wasserwaage.

HINWEIS!

Um dem Kühl- oder Gefrierschrank den richtigen Funktionsbetrieb zu ermöglichen, muss man unbedingt nachfolgende Hinwiese beachten und einhalten:

• Das Gerät darf weder an einem Ort, der einer direkten Sonneneinstrahlung ausgesetzt ist, noch in der Nähe von Anlagen, die Strahlungen erzeugen, wie Heizlampen, Öfen, Heizkörper usw., aufgestellt werden.
• Eine Verkleidung des Gerätes ist zu vermeiden.
• Es sind keine Gegenstände auf den oberen Teil des Gehäuses des Kühl- oder Gefrierschrankes

Funktion des Kühlsystems zu überprüfen. Erst wenn die reale Temperatur innerhalb der Vitrine die gewünschte Temperatur erreicht, kann man die Produkte im Gerät einlegen.

• Legen Sie keine zu großen Mengen in die Vitrine, um einer momentanen Überlastung vorzubeugen. Die Produkte dürfen auch nicht die Zufuhr und den Luftaustritt verstellen. Sie dürfen sich auch nicht in der Nähe der Seitenscheiben befinden. Andernfalls kann es zu einer Verflüssigung kommen.
• Um den Geschmack der Produkte zu bewahren, rüstet man das Lokal mit einer ganztägig arbeitenden Kühlanlage aus.
• Während des Gefrierprozesses kann die Temperatur der Vitrine etwas anwachsen. Nach dem der Prozess beendet ist, kehrt sie wieder in den Normbereich zurück.

ACHTUNG: Beim Transport darf man nicht das Gerät von der Senkrechten um einen Winkel von mehr als 30° gekippt werden, da sonst der Verdampfer beschädigt werden kann.

zu stellen, da sich dort das Aggregat befindet.

• Ebenso darf das Gerät nicht in einem Raum mit relativ hoher Luftfeuchtigkeit aufgestellt werden (Wasser kann auf das Gehäuse des Gerätes tropfen).
• Stellen Sie das Gerät nicht in engen Nischen auf (ohne Zirkulation der Luft rundum das Gerät wird es nicht richtig funktionieren).
• Die Lüftungsöffnungen, die sich im Gehäuse des Gerätes befinden, dürfen nicht verstopft werden.
• Kühl- und Gefrierschrank dürfen nicht rückwärts aneinandergestellt werden (die Geräte werden nicht richtig funktionieren).

Man muss sich außerdem davon überzeugen, ob an der Stelle, an der sich das Gerät befindet, auch eine ausreichende Belüftung, auch außerhalb der Betriebsstunden, vorhanden ist, da sie für eine richtige Funktion des Aggregats unbedingt notwendig ist.

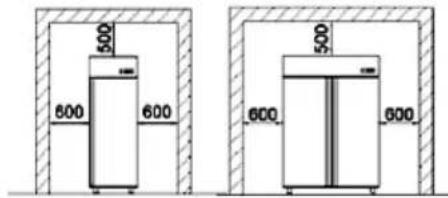

Mindestabstände von den Wänden

Um den richtigen Funktionsbetrieb des Kühl- oder Gefrierschrankes zu gewährleisten, muss man unbedingt die Mindestabstände zu den Wänden beachten, wie auf den nachfolgenden Abbildungen gezeigt wurde. Ebenso muss man auch an den entsprechenden Freiraum von vorn denken, damit man die Tür zur Kühl-/Gefrierkammer frei öffnen kann.

400 - 1500l

500 600 600 500 600 600

VORDERSEITE

600 600

SEITE

Anschließen an die Stromversorgungsquelle

Der Anschluss an die Stromversorgungsquelle darf nur von geschultem Personal und qualifizierten Servicemitarbeitern ausgeführt werden. Das Kühl-/und Gefriergerät wird mit einer Stromversorgungsleitung angeliefert. Zwischen der Netzsteckdose und der Anschlussleitung muss man einen thermomagnetischen Schalter installieren (wird nicht mitgeliefert).

Vor Beginn der Anschlussarbeiten muss man sich davon überzeugen, dass:

• Die Spannung der Stromversorgung der Spannung des Geräts von 220-240V/50Hz/1Ph entspricht; für eine korrekte Funktion ist es notwendig, dass sich diese Spannung im Bereich von +/-6% der Nennspannung des Geräts bewegt.
• Die Elektroanlage, an welche das Gerät anzuschließen ist, wird an die Nennparameter des installierten Geräts angepasst.

- Das elektronische System, an das das Gerät angeschlossen wird, stimmt mit den geltenden Anforderungen überein; die elektrischen Verbindungen und die Installation des thermomagnetischen Schalters wurden durch eine qualifizierte Person ausgeführt.

Anschlussetappen:

• Den thermomagnetischen Schalter, der an die Nennleistung am Ausgang des installierten Geräts angepasst ist, installieren.
• Das Gerät an den Ausgang des thermomagnetischen Schalters anschließen.

- Überprüfen, ob das Gerät funktioniert, was durch das Aufleuchten der Kontrolllampe signalisiert wird.

Verwendung von Gerät

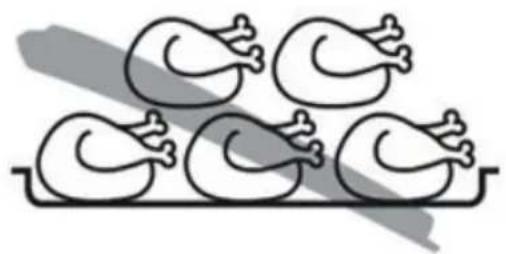

Laden der Bleche und Produkte in der Kühl- und Gefrierschränken

Die zum Braten/Kochen vorgesehen Produkte dürfen nicht übereinander liegen.

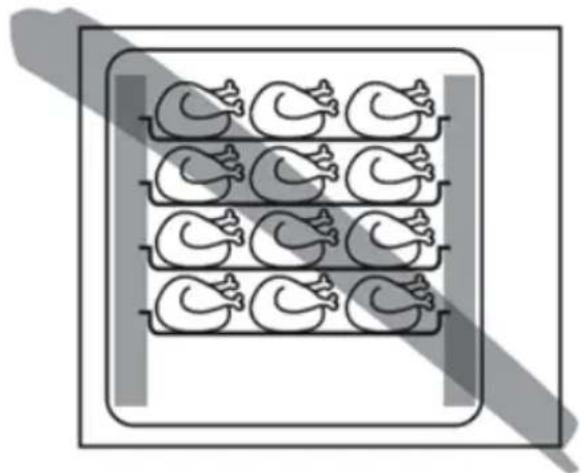

Abstand zwischen den blechen/behältern gn

Um eine optimale Zirkulation der heißen Luft in der Kammer des Kühl- und Gefrierschränken zu gewährleisten, ist ein Mindestabstand zwischen den Blechen/Behältern GN erforderlich, der 40 mm in der lichten Weite beträgt.

Einlegen der bleche/behälter in der kammer des kühl- und gefrierschränken

Um eine optimale und problemlose Zirkulation der heißen Luft zu gewährleisten, muss man:

• die Lage der Bleche/Behälter GN in Bezug auf den Lüfter ausrichten
• sie gleichmäßig in der Kammer des Kühl- und Gefrierschränken verteilen

DE

Automatisches Abtauen

Das Gerät ist mit einem automatischen Abtausystem ausgerüstet, dessen Parameter fabrikmäßig eingestellt werden, dagegen kann man mit dem Steuerpanel die Anzahl, die Zeitdauer sowie die Zeitabstände zwischen den nächstfolgenden Abtauzyklen einstellen.

Dieser Prozess muss von einem qualifiziertem Personal durchgeführt werden, in einigen Fällen kann das Gerät ein manuelles Abtauen erfordern – zu diesem Zweck muss man das Steuerpanel benutzen bzw. bis zum völligen Abschmelzen der Ver-

eisung das Gerät ausschalten (die Zeitdauer hängt von den Raumbedingungen und der Eismenge ab). Für Geräte, die für eingefrorene oder verpackte Lebensmittel vorgesehen sind, wird monatlich eine vollständige Reinigung empfohlen, darunter auch die Durchführung eines Abtauzyklusses des Gerätes.

Täglich wird die Reinigung des äußeren Gehäuses sowie der inneren Türenteile empfohlen, wobei besonders auf die Teile nahe der Dichtung zu achten ist.

Erste benutzung

Vor Beginn der Nutzung muss ein neuer Kühlschrank geöffnet

und gelüftet werden. Danach ist der Innenraum mit warmen Wasser zu reinigen.

Nach dem Anschließen an die Stromversorgungsquelle muss man die Versorgungstaste am Steuerfeld drücken (die grüne Kontrolllampe leuchtet auf), der Schrank beginnt zu arbeiten. Die Mikro-

Nutzungsanleitung

Vor dem Einlegen des Produktes in die Kammer des Kühl-/Gefrierschrankes muss man abwarten, bis die gewünschte Temperatur erreicht wird. Alle in das Gerät einzulegenden Produkte müssen vorher bis auf die Betriebstemperatur innerhalb der Kammer abgekühlt werden. Legen Sie in den Kühlbzw. Gefrierschrank keine heißen Speisen, die direkt aus dem Ofen oder der Backröhre entnommen wurden. Bevor man das Produkt in die Kammer des Gerätes legt, ist zu überprüfen, ob die Soll-Temper- atur mit der Ist-Temperatur innerhalb der Kammer des Gerätes übereinstimmt. Die tiefgefrorenen Pro- dukte sollten keine Temperatur über -18°C haben. Das Einlegen von vorher computer-Steuereinheit, die im Steuerpanel installiert ist, kann die Temperaturbereiche automatisch anpassen. Die intelligente digitale Steuereinheit wirkt wie folgt: bei einem Temperaturanstieg und dem Erreichen eines vorgegebenen Punktes geht der Kompressor in Betrieb und schaltet sich dann wieder aus, wenn die Temperatur erneut den Sollwert erreicht.

nicht abgekühlten Produkten kann Betriebsstörungen im Gerät hervorrufen bzw. sogar zum Defekt führen.

Damit das Gerät richtig arbeitet, müssen die Produkte so gelegt werden, dass der Umlauf der gekühlten Luft innerhalb des Gerätes nicht gestört wird. Beim Öffnen der Tür entweicht kalte Luft aus der Kammer, deshalb wird empfohlen, das Öffnen der Tür nur auf das notwendigste Minimum zu beschränken und ausschließlich nur für die Zeit, die für das Herausnehmen und Einlegen der Produkte unbedingt notwendig ist. Es dürfen keine Produkte oben auf dem Gerät abgelegt werden.

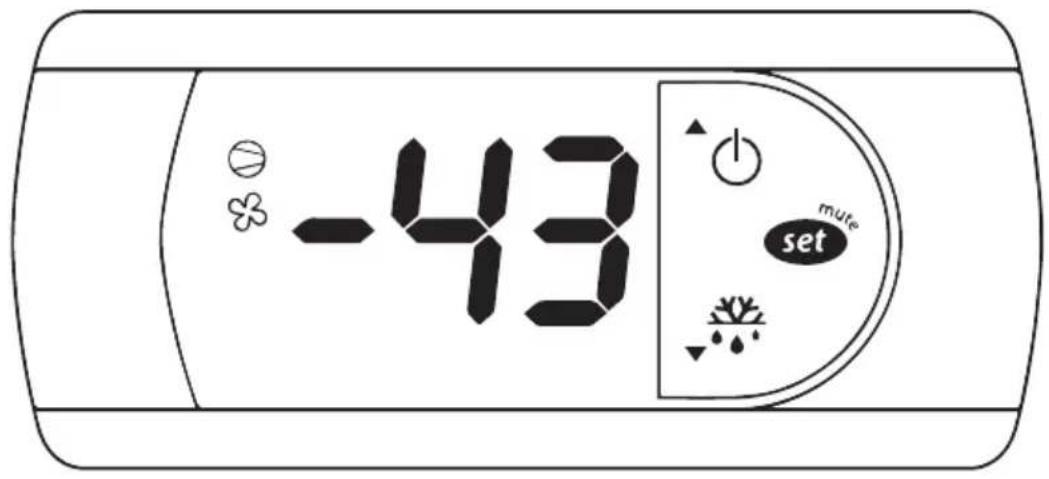

Das steuerpanel

Symbol Bezeichnung Typ Modus Bedeutung

	Oben/Schalter Taste		Drücken und über mindestens 3 Sekunden halten	Schalter ON/OFF
			Drücken und loslassen	Scrollen der Elemente; Erhöhen des Wertes vom ausgewählten Parameter (Im Programmiermodus ist es möglich)
	Unten/Abtauen Taste		Drücken und über mindestens 3 Sekunden halten	Beginn des manuellen Abtauens
			Drücken und loslassen	Scrollen der Elemente; Erhöhen des Wertes vom ausgewählten Parameter; (Im Programmiermodus ist es möglich)
	Set/Mute Taste		Drücken und loslassen Den akustischen Alarm stummschalten
			Drücken und über mindestens 1 Sekunden halten	Zeigt / setzt den Sollwert
			Drücken und über mindestens 3 Sekunden halten	Greift auf das Parametereinstellungsmenü zu
	Aux	Kontroll-ampe	Leuchtet	Der zusätzliche Ausgang ist aktiv (Service-Modus nur)
	Uhr (RTC)	Kontroll-ampe	Leuchtet	RTC verfügbar, aktiviert (tEN = 1) und mindestens ein Zeitband eingestellt (Service-Modus nur).
[HSW7]	Alarm	Kontroll-ampe	Leuchtet Alarm im laufenden Betrieb
[zCYZ]	Lüfter flimmern	Kontroll-ampe	Leuchtet Lüfter ist eingeschaltet
			Flimmern	Zeitverzögerung der Inbetriebnahme der Lüfter; anderes Verfahren ist im Gange
	Abtauen	Kontroll-ampe	Leuchtet Abtauen im laufenden Betrieb
			Flimmern	Zeitverzögerung der Inbetriebnahme der ABTAUEN; anderes Verfahren ist im Gange
	Kompressor	Kontroll-ampe	Leuchtet Kompressor ist eingeschaltet
			Flimmern	Zeitverzögerung der Inbetriebnahme der KOMPRESSOR (Schutzverfahren)

Bedienanleitung des steuerpanels

Änderung des sollwerts

• Um den Sollwert anzuzeigen, ist die Taste [SET/MUTE] zu drücken und sofort wieder freizugeben;
• Durch Drücken und Halten der Taste [SET/MUTE] über mindestens 1 Sekunden kann der Sollwert verändert werden. Angezeigt wird der Sollwert.

- Um den Sollwert zu verändern, drücken Sie die Pfeife [OBEN / SCHALTER] oder [UNTEN / AB-TAUEN]. Um den neuen Sollwert zu speichern, ist die Taste erneut zu drücken oder 15 Sekunden abzuwarten.

Einstellen der fabrikparameter

So setzen Sie die Fabrikparameter zurück:

• Trennen Sie das Gerät von der Stromversorgung.
• Schließen Sie das Gerät wieder an, währendo Sie die Tasten [SET/MUTE] und [UNTEN / ABTAUEN] drücken.
  • Das Display zeigt die Meldung "CF" an

- Nach einigen Sekunden beginnt das Gerät mit der Standardkonfiguration zu arbeiten. Alle anderen Parametereinstellungen müssen aktualisiert werden.

Warnungen: Durch Ausführen dieser Prozedur werden benutzerdefinierte Parametereinstellungen überschrieben.

Dauerzyklus ein / Ausschalten

Zum Umschalten EIN / AUS kontinuierlichen Zyklus, Drücken und über mindestens 3 Sekunden halten Sie [OBEN / SCHALTER] + [UNTEN / ABTAUEN] "CC" wird angezeigt.

Starten des manuellen abtauens

Um mit dem manuellen Abtauen zu beginnen, drückt und hält man die Taste [UNTEN / ABTAUEN] länger als 3 Sekunden.

Alarm

Alarm Error

EE Einheitsparameterfehler

EtC UHR alarm

HI Maximaler Temperaturalarm

LO Minimaler Temperaturalarm

IA Externe Warnung

cht Schmutziger Kondensatoralarm

dOr Tür geöffnet

Reinigung und wartung

Vor Beginn der Reinigung und/oder Wartung muss man sich davon überzeugen, dass das Gerät NICHT an die elektrische Stromversorgung angeschlossen ist. Die Wartungsarbeiten müssen durch ent- sprechend qualifizierte und lizenzierte Personen durchgeführt werden.

Reinigung

Die problemlose Funktion und die Lebensdauer des Gerätes hängen in großem Maße von einer richti- gen und systematischen Wartung ab. Das tägliche Waschen der Kühl-/Gefrierkammer ist wichtig und für die Vorbeugung der Entstehung und Entwicklung von Bakterien notwendig. Vor der Reinigung muss man das manuelle Abtauen bei offener Tür und herausgenommenem Abflussstopfen durch- führen. Verfahren Sie entsprechend den nachfol- genden Hinweisen:

- Es darf kein direkter Wasserstrahl oder Wasser unter Druck zum Reinigen des Gerätes verwendet werden, da dadurch das Elektrosystem beschädigt werden kann.

• Ebenso dürfen keine Metallgegenstände zum Beseitigen des Eises innerhalb der Kammer des Gerätes verwendet werden besteht das Risiko von Kratzern und/oder Beschädigungen der Innenflächen.
• Zum Waschen ist ausschließlich lauwarmes (nicht heißes!) Wasser mit einem milden Reinigungsmittel und zum Trocknen ein weiches Tuch zu benutzen.
• Vermeiden Sie ätzende Substanzen, die Chlor (darunter auch Lösungen), Ätznatron, Salzsäure, Essig, Bleichmittel usw. enthalten.

Während der Reinigung des Verflüssigers wird das Tragen von Schutzhandschuhen empfohlen.

©

Wenn die gewünschte Temperatur nicht erreicht wird, ist zu prüfen, ob:

• Der Schalter für die Steuerung eingeschaltet ist.
• Die Einstellungen auf dem elektronischen Steuerpult richtig sind (siehe Wartung).
• Die Anlage sich nicht gerade in der Abttauphase oder gleich danach befindet.
• Der Verflüssiger nicht mit Staub bedeckt ist.

• Der Kühlschrank nicht in der Nähe einer Wärmequelle aufgestellt oder die Luftzirkulation um den Verflüssiger nicht blockiert ist.

• Die eingelagerten Erzeugnisse oder andere Objekte das genaue Verschließen der Türen nicht ermöglichen.

• Die Anlage nicht unter anormalen Betriebsdingungen arbeitet (Überlastung, zu viel Erzeugnisse in der Mitte, die Erzeugnisse sind so gelegt, dass sie die Luftzirkulation blockieren).

Wenn der Kühl-/Gefrierschrank übermäßigen Lärm produziert, muss man überprüfen, ob:

• Es am Rahmen keine losen Schrauben gibt.
• Die Anlage in einer stabilen Lage aufgestellt und ordnungsgemäß ausnivelliert wurde.

Wenn nach Ausführung dieser Kontrolltätigkeiten die Anlage weiterhin mangelhaft ist, muss man sich mit der technischhen Hilfe in Verbindung setzen. In diesem Zusammenhang muss man für die Übergabe folgender Informationen bereit sein:

• Handelsbezeichnungen des Modells und Seriennummer (diese beiden Informationen kann man auf dem Typenschild finden).
• Alarmcodes, die auf der Anzeige im Steuerpult erscheinen.

Wenig wahrscheinliche Gefährdung

Bei einem Feuer muss man, wenn möglich, den Kühlschrank vom Elektronetz trennen und zum Löschen einen Pulver-Feuerlöscher benutzen.

Garantie

Alle innerhalb von einem Jahr nach dem Kaufdatum festgestellten Defekte oder Mängel, die die Funktionalität des Gerätes beeinträchtigen, werden auf dem Wege der unentgeltlichen Reparatur bzw. des Austausches unter der Voraussetzung beseitigt, dass das Gerät in einer der Bedienungsanleitung gemäßen Art und Weise betrieben und gewartet wird und weder vorsätzlich vernichtet noch nicht bestimmungsgemäß genutzt wurde. Ihre Rechte aus den entsprechenden Gesetzen bleiben davon unberührt. Eine in der Garantiefrist einzureichende Beanstandung hat die Angabe des Kaufortes und Kaufdatums und in der Anlage einen Kaufbeleg (z.B. Kassenzettel) zu enthalten.

Gemäß unserer Politik der ständigen Weiterentwicklung unserer Produkte behalten wir uns vor, Änderungen am Produkt, an seiner Verpackung und an den dokumentierten technischen Daten ohne vorherige Ankündigung vorzunehmen.

Entsorgung und Umweltschutz

Wird das Gerät außer Betrieb genommen, darf es nicht über den Hausmüll entsorgt werden. Der Benutzer ist für die Übergabe des Gerätes an eine geeignete Sammelstelle für Altgeräte verantwortlich. Die Nichteinhaltung dieser Regel kann gemäß den geltenden Vorschriften über die Abfallentsorgung bestraft werden. Die getrennte Sammlung und das Recycling der Altgeräte trägt zur Schonung der natürlichen Ressourcen bei und sorgt für eine umwelt- und gesundheitsschonende Verwertungsweise. Weitere Informationen darüber, wo Sie Ihre Altgeräte entsorgen können, erhalten Sie bei Ihrem örtlichen Entsorgungsunternehmen. Der Hersteller und der Importeur übernehmen keine Verantwortung für das Recycling sowie die umweltfreundliche Verwertung von Abfällen, weder direkt noch über ein öffentliches System.

©

Automatisch ontdooien

Gewerbegebiet Ehring 15

5112 Lamprechtshausen, Austria

Tel: [phone]

Email: [e-mail]

- Änderungen und Druckfehler vorbehalten.
