BEDIENUNGSANLEITUNG FWT03CATNMV1 DAIKIN

GEBRAUCHSANWEISUNG Sendungsquelle Die Ausgangsquelle des Signals. Signalübertragungsanzeige Blinkt auf, um anzuzeigen, dass das letzte Signal an das Gerät übertragen wurde. “ON/OFF” („AN/AUS“) schalter Einmal betätigen - das Gerät schaltet sich ein. Nochmals betätigen - das Gerät schaltet sich aus. Wahl der drehzahl-Stufe des kühlgebläses Wird der Knopf kontinuierlich betätigt, dann ändert sich jeweils die Drehzahlstufe des Kühlgebläses in dieser Reihenfolge: Niedrig Mittel Hoch Automatisch Den Knopf nicht weiter betätigen, wenn die gewünschte Drehzahlstufe des Kühlge bläses angezeigt wird. Betrieb Zur Wahl der verschiedenen Arten des Betriebs wird der MODE Knopf betätigt. Für die Kühlung kann man: COOL ( ) (KÜHL), DRY ( ) (TROCKEN) und FAN ( ) (GEBLÄSE). Für den Betrieb der Wärmepumpe hat man die Wahl zwischen: AUTO ( ), COOL ( ) (KÜHL), DRY ( ) (TROCKEN), FAN ( ) (GEBLÄSE) und HEAT ( ) (WÄRME). Der AUTO ( ) Modus steht für das Kaltwassersystem nicht zur Verfügung. Eine Ausnahme bildet das 4-Rohr-System. Automatische Luftschwingung Durch Betätigen des SWING Knopfs wird die automatische Luftschwingungs funktion aktiviert. Damit die Luft in eine bestimmte Richtung bläst, wird der SWING Knopf betätigt, danach warten, bis sich die Lüftungsschlitze in die gewünschte Richtung bewegen und dann den Knopf nochmals betätigen. Auswahlverfahren für Swing-Modus (Nicht zutreffend auf die Deckenkassetten der A- und C-Serie.) Drücken Sie die Taste SWING ( ) für 4 Sekunden lang, um in das Feld des Einstellmodus zu gelangen. Im Feldeinstellungsmodus erscheint nur die Meldung SWING MODE ( ). Drücken Sie die Temperaturtaste und um die Drehzahl von SWING MODE ( ) von Swing-Modus 1 bis auf Swing-Modus 3 auszuwählen. Folgende drei automatische Luftschwenkmodi (SWING MODE) stehen zur Verfügung: Luftschwenkmodus 1 Luftschwenkmodus 2 Luftschwenkmodus 3 SWING MODE wird erst aktiviert, wenn SWING eingeschaltet ist. Der Schwenkmodus wird durch dieses Logo angezeigt: Falls sich keiner Modus innerhalb 4 Sekunden ändert, funktioniert das Gerät gemäß den ausgewählten SWING MODE ( ). Turbofunktion (von Model abhängig) Zum schnellen Kühlen oder Erwärmen die Taste betätigen. Gebläsedrehzahl wird auf Höchstgeachwindigkeit gebracht. Drücken Sie erneut, um diese Funktion zu deaktivieren. Erhältlich nur für HEAT (WÄRME) und COOL (KÜHL) betrieb. Die Funktion wird durch eine Veränderung der Gebläsedrehzahl ausgeschaltet.

Übersetzung der Original-Anleitungen 3-GS02-0112(0)DAIKIN-DE.indd 13-GS02-0112(0)DAIKIN-DE.indd 1 5/3/12 9:39:23 AM5/3/12 9:39:23 AM2 AUS - Zeitschalter-einstellung Die Funktion des AUS - Zeitschalters wird durch Betätigen des OFF TIMER - Knopfes aktiviert. Den OFF TIMER -Knopf solange betätigen, bis die gewünschte Ausschaltungszeit angezeigt und somit eingestellt ist. Zum Löschen der Einstellung des AUS - Zeitschalters wird der CANCEL Knopf betätigt. Ruhefunktion (von Model abhängig) Für leisen Betrieb drücken. Gebläsedrehzahl wird auf Mindestgeschwindigkeit gebracht. Drücken Sie erneut, um diese Funktion zu deaktivieren. Die Funktion wird durch eine Veränderung der Gebläsedrehzahl ausgeschaltet. Einstellen der Uhrzeit Drücken Sie zur Einstellung der Uhrzeit die -Taste und halten Sie sie gedrückt. EIN - Zeitschalter-einstellung Die Funktion des EIN - Zeitschalters wird durch Betätigen des ON TIMER -Knopfes aktiviert. Den ON TIMER -Knopf solange betätigen, bis die gewünschte Zeit angezeigt und somit eingestellt wird. Ist der Zeitschalter auf 7.30 Uhr eingestellt, so schaltet sich die Klimaanlage genau um diese Zeit ein. Zum Löschen der Einstellung des EIN - Zeitschalters wird der CANCEL Knopf betätigt. Einstellen des Nachtbetriebs Durch Betätigen des Knopfs wird der Nachtbetrieb aktiviert. Dabei kann man Energie sparen. Befindet sich das Gerät im Kühlmodus, steigt die eingestellte Temperatur nach der ersten halben Stunde um 0,5°C. Nach der zweiten halben Stunde steigt die Temperatur um weitere 0,5°C und um 1°C nach der folgenden Stunde. Befindet sich das Gerät im Heizmodus, sinkt die eingestellte Temperatur nach der ersten halben Stunde um 1°C. Nach der zweiten halben Stunde sinkt die Temperatur um weitere 1°C und um 1°C nach der folgenden Stunde. Diese Funktion gibt es bei COOL (KÜHL), HEAT (WÄRME) und AUTO Betrieb. Temperatureinstellung Um die gewünschte Temperatur einzustellen, den oder den Knopf betätigen, so wird die eingestellte Temperatur höher oder niedriger gestellt. Der Temperatur-Einstellbereich liegt zwischen 16°C zu 30°C (Die optimale Einstellung liegt zwischen 20°C zu 30°C). Drücken Sie gleichzeitig die Tasten und , um von °C auf °F umzustellen.

FEHLERBEHANDLUNG ÜBER DIE FERNBEDIENUNG

Die Temperaturabschnitte auf dem Display zeigen entsprechende Codes an. Wenn die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrückt wird, wird “ ” blinkend auf dem Temperaturabschnitt des Displays angezeigt. Drücken Sie die ON TIMER CANCEL Taste (TIMER EIN ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBECHEN) so lange, bis ein Piepen ertönt. Die Codeanzeige ändert sich wie unten, und es ertönt ein langes Piepen.

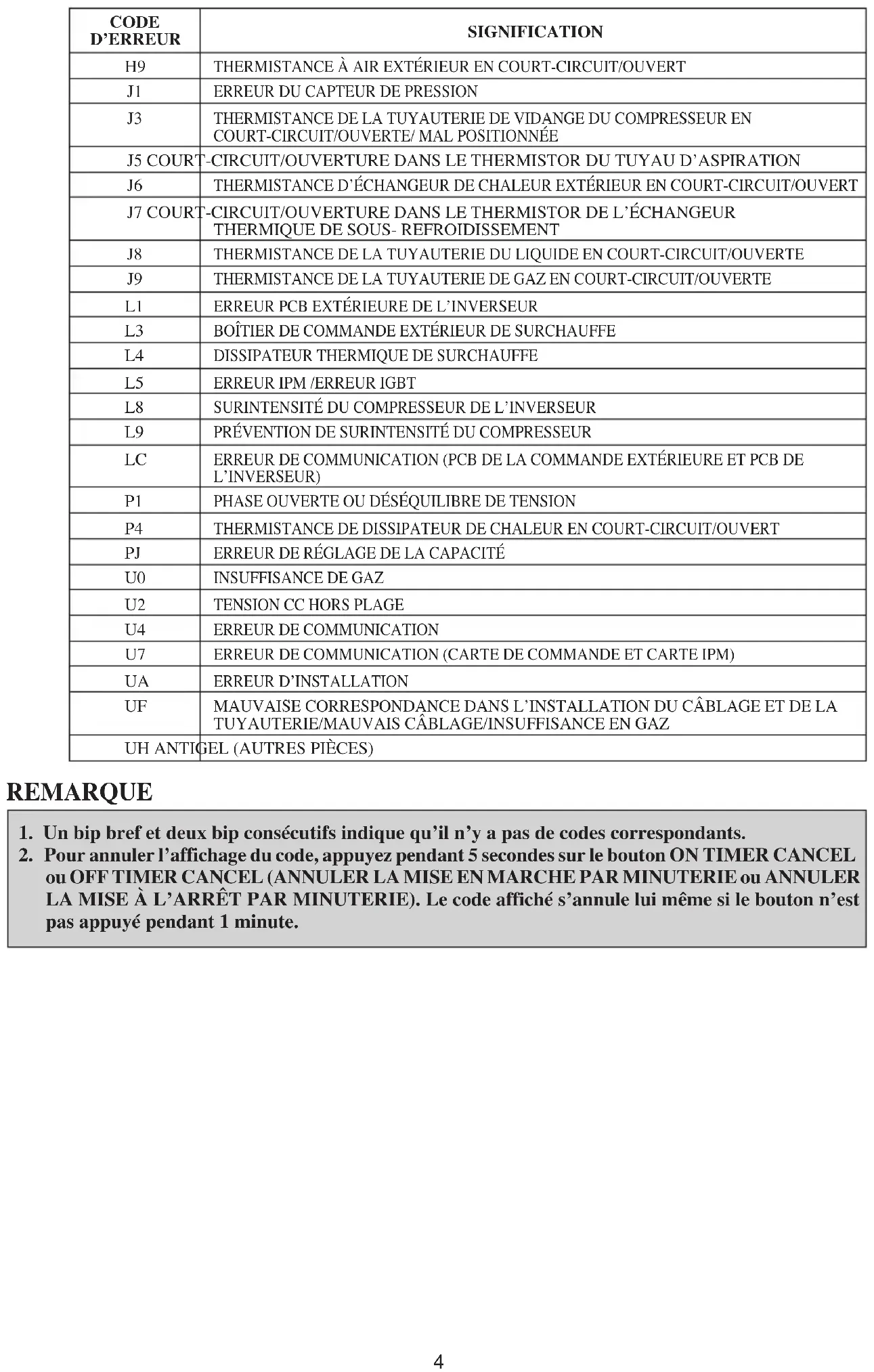

FEHLERBEHANDLUNG (Nur für Inverter)

(TIMER AUS ABBRECHEN) FEHLERMELDUNG BEDEUTUNG

LEITERPLATTENFEHLER DER INNENEINHEIT

FROSTSCHUTZ (KÜHLUNG)/WÄRMEAUSTAUSCHER ÜBERHITZT (HEIZUNG)

FEHLER AN ELEKTRO-LUFTREINIGER

INNENRAUMWÄRMETAUSCHER (1) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG

INNENRAUMWÄRMETAUSCHER (2) THERMISTOR, KURZSCHLUSS/UNTERBRECHUNG

FEHLER AN ENDSCHALTER DER LUFTKLAPPE

KOMPRESSOR-ANLAUFFEHLER

WÄRMEAUSTAUSCHER ÜBERHITZT

FEHLER AN HOCHDRUCKSCHALTER

VENTILATORMOTOR ÜBERLASTET/ÜBERSPANNUNG/SENSORFEHLER

1. Ein kurzer und zwei aufeinander folgende Pieptöne deuten auf nicht übereinstimmende Codes hin.

2. Tum das Code-Display zu verlassen, halten Sie die ON TIMER CANCEL Taste (TIMER EIN

ABBRECHEN) oder die OFF TIMER CANCEL Taste (TIMER AUS ABBRECHEN) 5 Sekunden lang gedrückt. Das Code-Display erlischt auch von selbst, wenn 1 Minute lang keine Tasten gedrückt werden. ANMERKUNG FEHLERMELDUNG BEDEUTUNG

FEHLER AN DRUCKFÜHLER

AUSSENTÜRWÄRMEAUSTAUSCHER KURZ/OFFEN

KURZSCHLUSS/UNTERBRECHUNG AN UNTERKÜHLUNGSTHERMISTOR DES

FLÜSSIGKEITSLEITUNGSROHR-THERMISTOR KURZ/OFFEN

GASLEITUNGSROHR-THERMISTOR KURZ/OFFEN

FEHLER AN LEITERPLATTE DES INVERTERS

STEUERKASTEN AUSSEN ÜBERHITZT

KÜHLKÖRPER ÜBERHEIZT

IPM FEHLER/IGBT FEHLER

ÜBERTRAGUNGSFEHLER (LEITERPLATTE AN AUSSENSTEUERUNG UND INVERTER)

FEHLER BEI LEISTUNGSEINSTELLUNG

DC-SPANNUNG NICHT IM NORMALBEREICH

FEHLERHAFTE VERROHRUNG & VERDRAHTUNG/FALSCH VERKABELT/ZU WENIG GAS
