BEDIENUNGSANLEITUNG WF1704YPV2 SAMSUNG

CODES D’ERREUR ET DE

www.samsung.com/be (Dutch) www.samsung.com/be_fr (French) LUXEMBURG 261 03 710 www.samsung.com Code No. DC68-03025D-07_FR WF1804YP-03025D-07_FR.indd Sec9:44WF1804YP-03025D-07_FR.indd Sec9:44 2013-02-14 12:50:322013-02-14 12:50:32Waschmaschine Benutzerhandbuch imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben.Registrieren Sie Ihr Gerät auf der folgenden Website, um unseren Service besonders umfassend nutzen zu können: www.samsung.com/register WF1804WP(C/N/Q/S/U/V/W/Y) WF1802WP(C/N/Q/S/U/V/W/Y) WF1804YP(C/N/Q/S/U/V/W/Y) WF1802YP(C/N/Q/S/U/V/W/Y) WF1704WP(C/N/Q/S/U/V/W/Y) WF1702WP(C/N/Q/S/U/V/W/Y) WF1704YP(C/N/Q/S/U/V/W/Y) WF1702YP(C/N/Q/S/U/V/W/Y) WF1814WP(C/N/Q/S/U/V/W/Y) WF1812WP(C/N/Q/S/U/V/W/Y) WF1814YP(C/N/Q/S/U/V/W/Y) WF1812YP(C/N/Q/S/U/V/W/Y) WF1714WP(C/N/Q/S/U/V/W/Y) WF1712WP(C/N/Q/S/U/V/W/Y) WF1714YP(C/N/Q/S/U/V/W/Y) WF1712YP(C/N/Q/S/U/V/W/Y) WF1804YP-03025D-07_DE.indd 1WF1804YP-03025D-07_DE.indd 1 2013-02-14 12:44:202013-02-14 12:44:202_ Funktionen Ihrer neuen Waschmaschine Funktionen Ihrer neuen Waschmaschine Mit dieser neuen Maschine macht Wäsche waschen richtig Spaß. Abgesehen von der extrem großen Waschkapazität und der hohen Energieeffizienz verfügt Ihre neue Samsung-Waschmaschine über alle Features, mit denen eine langweilige Pflicht zu einem Vergnügen wird.

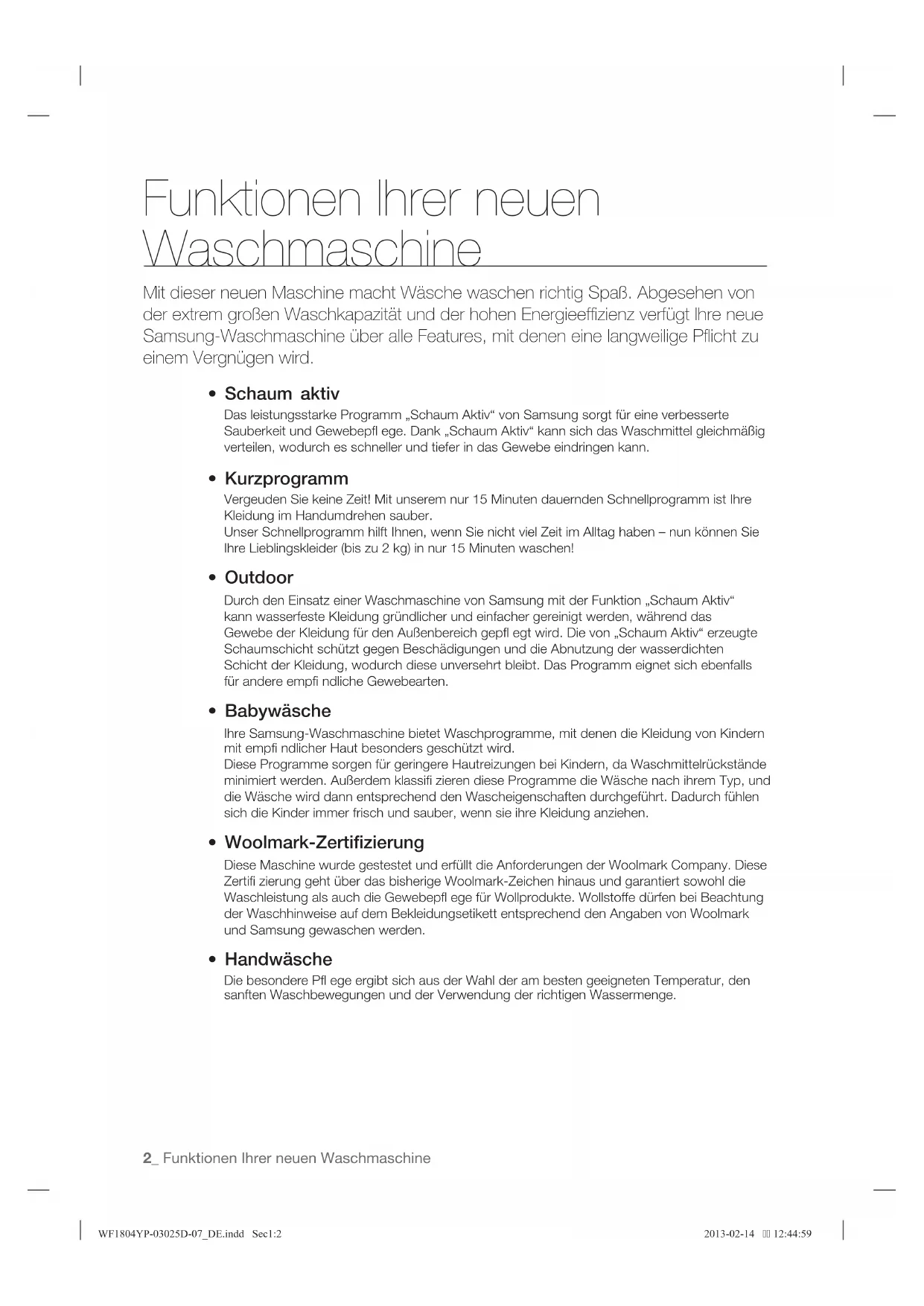

• Schaum aktiv Das leistungsstarke Programm „Schaum Aktiv“ von Samsung sorgt für eine verbesserte Sauberkeit und Gewebepfl ege. Dank „Schaum Aktiv“ kann sich das Waschmittel gleichmäßig verteilen, wodurch es schneller und tiefer in das Gewebe eindringen kann.

• Kurzprogramm Vergeuden Sie keine Zeit! Mit unserem nur 15 Minuten dauernden Schnellprogramm ist Ihre Kleidung im Handumdrehen sauber. Unser Schnellprogramm hilft Ihnen, wenn Sie nicht viel Zeit im Alltag haben – nun können Sie Ihre Lieblingskleider (bis zu 2 kg) in nur 15 Minuten waschen!

• Outdoor Durch den Einsatz einer Waschmaschine von Samsung mit der Funktion „Schaum Aktiv“ kann wasserfeste Kleidung gründlicher und einfacher gereinigt werden, während das Gewebe der Kleidung für den Außenbereich gepfl egt wird. Die von „Schaum Aktiv“ erzeugte Schaumschicht schützt gegen Beschädigungen und die Abnutzung der wasserdichten Schicht der Kleidung, wodurch diese unversehrt bleibt. Das Programm eignet sich ebenfalls für andere empfi ndliche Gewebearten.

• Babywäsche Ihre Samsung-Waschmaschine bietet Waschprogramme, mit denen die Kleidung von Kindern mit empfi ndlicher Haut besonders geschützt wird. Diese Programme sorgen für geringere Hautreizungen bei Kindern, da Waschmittelrückstände minimiert werden. Außerdem klassifi zieren diese Programme die Wäsche nach ihrem Typ, und die Wäsche wird dann entsprechend den Wascheigenschaften durchgeführt. Dadurch fühlen sich die Kinder immer frisch und sauber, wenn sie ihre Kleidung anziehen.

• Woolmark-Zertifizierung Diese Maschine wurde gestestet und erfüllt die Anforderungen der Woolmark Company. Diese Zertifi zierung geht über das bisherige Woolmark-Zeichen hinaus und garantiert sowohl die Waschleistung als auch die Gewebepfl ege für Wollprodukte. Wollstoffe dürfen bei Beachtung der Waschhinweise auf dem Bekleidungsetikett entsprechend den Angaben von Woolmark und Samsung gewaschen werden.

• Handwäsche Die besondere Pfl ege ergibt sich aus der Wahl der am besten geeigneten Temperatur, den sanften Waschbewegungen und der Verwendung der richtigen Wassermenge. WF1804YP-03025D-07_DE.indd Sec1:2WF1804YP-03025D-07_DE.indd Sec1:2 2013-02-14 12:44:592013-02-14 12:44:59Funktionen Ihrer neuen Waschmaschine _3

• Trommelreinigung Unsere Trommelreinigung sorgt dafür, dass die Waschmaschine ganz ohne chemische Reinigungs- oder Bleichmittel sauber bleibt. Mit dem speziellen Reinigungsprogramm bleibt die Trommel sauber und geruchsneutral.

• Kindersicherung Mit der Kindersicherung wird dafür gesorgt, dass keine neugierigen Kinderhände in die Trommel der Waschmaschine greifen. Die Sicherheitsfunktion stellt sicher, dass Ihre Kinder nicht mit dem Gerät spielen und dabei in den Waschvorgang eingreifen. Zudem werden Sie gewarnt, wenn sie auslöst.

• Programmende Sie können den Start eines Waschprogramms in Schritten von 1 Stunde um maximal 19 Stunden verzögern. Dieses verbessert die Nutzungsmöglichkeiten Ihrer Waschmaschine, insbesondere, wenn Sie das Haus verlassen müssen.

• Grafi sche Digitalanzeige Das Bedienfeld mit grafi scher Digitalanzeige ist anschaulich und mühelos zu bedienen. Aufgrund der einfachen Bedienung ermöglicht Ihnen die grafi sche Digitalanzeige schnelle und akkurate Einstellungen, um hervorragende Waschergebnisse zu erzielen.

• Weite Türöffnung Extraweite Türöffnung, damit Sie bequem hineinschauen können! Sie können Ihre Wäsche ganz einfach hereingeben und herausnehmen. Das gilt besonders für große Wäschestücke wie Bettwäsche, Handtücher usw.

• AquaSchlauch & Lecksensor (ausgewählte Modelle) Das intelligente Wassersicherheitssystem der Samsung-Waschmaschinen umfasst einen Lecksensor am Maschinenboden und einen intelligenten Schlauch, der die Wasserzufuhr bei einem Leck schon am Anschluss unterbindet Wenn der Schlauch beschädigt ist oder eine Leckstelle entdeckt wird, so dehnt sich ein innerer Schwamm aus, um die Wasserzufuhr zu blockieren.

• Keramikheizstab für Haltbarkeit & Energieeinsparung (ausgewählte Modelle) Unser innovativer Keramikheizstab ist doppelt so lange haltbar wie herkömmliche Erhitzer. Damit sparen Sie Kosten für Reparaturen. Außerdem vernichtet er Kalkablagerungen durch hartes Wasser und spart Energie. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pflege Ihrer neuen Samsung-Waschmaschine. Lesen Sie die darin enthaltenen Beschreibungen der Bedieneinheit, die Anweisungen zur Bedienung der Waschmaschine und die Tipps, wie Sie das Meiste aus ihren modernen Features und Funktionen herausholen. Im Abschnitt „Fehlerbehebung und Fehlercodes“ auf Seite 36 erfahren Sie, was zu tun ist, wenn es doch einmal zu einer Störung Ihrer neuen Waschmaschine kommt. WF1804YP-03025D-07_DE.indd Sec1:3WF1804YP-03025D-07_DE.indd Sec1:3 2013-02-14 12:44:592013-02-14 12:44:594_ Sicherheitsinformationen Sicherheitsinformationen Wir beglückwünschen Sie zum Kauf Ihrer neuen Samsung ActivFresh™ Waschmaschine. Diese Anleitung enthält wichtige Informationen über die Installation, den Gebrauch und die Pfl ege Ihrer Waschmaschine. Bitte lesen Sie diese Bedienungsanleitung in Ruhe durch – nur so können Sie von den vielfältigen Funktionen und Vorteilen Ihrer Waschmaschine profi tieren. DAS MÜSSEN SIE ÜBER DIE SICHERHEITSHINWEISE WISSEN Bitte lesen Sie diese Bedienungsanleitung vollständig durch, damit Sie wissen, wie die umfassenden Funktionen und Merkmale Ihrer neuen Waschmaschine sicher und effi zient benutzt werden, und bewahren Sie die Bedienungsanleitung in der Nähe der Waschmaschine auf, damit Sie sie jederzeit parat haben. Verwenden Sie die Waschmaschine nur für den in der vorliegenden Bedienungsanleitung angegebenen Zweck. Die in dieser Bedienungsanleitung enthaltenen Warnhinweise und die wichtigen Sicherheitshinweise decken nicht alle Bedingungen und Situationen, die auftreten können, ab. Es liegt in Ihrer Verantwortung, bei Installation, Pfl ege und Gebrauch Ihrer Waschmaschine Ihren gesunden Menschenverstand sowie Vorsicht und Sorgfalt walten zu lassen. Die vorliegende Bedienungsanleitung gilt für mehrere Modelle; Ihre Waschmaschine kann deshalb leicht von der in dieser Bedienungsanleitung beschriebenen Maschine abweichen und manche Warnzeichen gelten unter Umständen für Sie nicht. Bei Fragen oder Unklarheiten wenden Sie sich bitte an Ihr nächstes Servicezentrum oder informieren Sie sich unter www.samsung.com.

WICHTIGE SICHERHEITSSYMBOLE UND VORSICHTSMASSREGELN

Bedeutung der Symbole und Zeichen in dieser Bedienungsanleitung: ACHTUNG Gefahren oder unsichere Handlungsweisen, die zu schweren oder tödlichen Verletzungen und/oder Sachbeschädigung führen können. VORSICHT Gefahren oder unsichere Handlungsweisen, die zu Verletzungen und/ oder Sachbeschädigung führen können. VORSICHT Um das Risiko einer Selbstentzündung, Explosion, eines Stromschlages oder einer Verletzung zu vermindern, befolgen Sie diese grundlegenden Sicherheitsvorschriften: NICHT versuchen. NICHT zerlegen. NICHT berühren. Anweisungen genau beachten. Stecker aus der Steckdose ziehen. Erdung der Maschine sicherstellen, um Stromschläge zu verhindern. Servicezentrum um Hilfe bitten. Hinweis Diese Warnzeichen sollen Sie und andere vor Verletzungen schützen. Bitte halten Sie sie genau ein. Studieren Sie diesen Abschnitt genau und bewahren Sie ihn dann an einem sicheren Ort auf, wo er griffbereit ist. Lesen Sie alle Anweisungen aufmerksam durch, ehe Sie Ihre Waschmaschine benutzen. WF1804YP-03025D-07_DE.indd Sec2:4WF1804YP-03025D-07_DE.indd Sec2:4 2013-02-14 12:44:592013-02-14 12:44:59Sicherheitsinformationen _5 Erlauben Sie nicht, dass Kinder (oder Haustiere) auf oder in der Waschmaschine spielen. Die Tür der Waschmaschine lässt sich von innen nicht leicht öffnen, und Kinder können ernsthaft verletzt werden, wenn Sie im Innern eingeschlossen sind. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nur unter Aufsicht reinigen oder warten. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können. Falls der Stecker oder das Netzkabel beschädigt sind, müssen diese vom Hersteller oder vom Kundendienst bzw. von einer ähnlich qualifi zierten Fachkraft ausgewechselt werden, um Gefahren zu vermeiden. Das Gerät sollte so aufgestellt werden, dass der Netzstecker, der Wasserzulauf und die Abfl ussrohre zugänglich sind. Wenn die Waschmaschine am Geräteboden über Belüftungsöffnungen verfügt, stellen Sie sicher, dass diese Öffnungen nicht durch Teppich oder andere Hindernisse verdeckt werden. Verwenden Sie nur neue Schläuche. Alte Schläuche dürfen nicht wiederverwendet werden. ACHTUNG WF1804YP-03025D-07_DE.indd Sec2:5WF1804YP-03025D-07_DE.indd Sec2:5 2013-02-14 12:44:592013-02-14 12:44:596_ Sicherheitsinformationen

WICHTIGE WARNHINWEISE FÜR DIE INSTALLATION

Dieses Gerät darf nur von einem qualifi zierten Techniker oder Serviceunternehmen installiert werden. - Andernfalls drohen Stromschläge, Selbstentzündung, Explosionen, Probleme mit dem Gerät oder Verletzungen. Das Gerät ist schwer – Vorsicht beim Anheben! Stecken Sie den Netzstecker in eine 220 V-240 V / 50 Hz/mind. Netzsteckdose, an der keine anderen Verbraucher angeschlossen sind. Verwenden Sie kein Verlängerungskabel. - Wenn andere Verbraucher über eine Steckdosenleiste an der gleichen Steckdose angeschlossen werden oder wenn ein Verlängerungskabel benutzt wird, kann es zu Stromschlägen oder Selbstentzündung kommen. - Versichern Sie sich, dass die vorhandene Netzspannung, Strom und Frequenz den Angaben in der Produktspezifi kation entsprechen. Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Stecken Sie den Stecker fest in die Netzsteckdose. Reinigen Sie die Anschlussstifte des Steckers und die Kontakte regelmäßig mit einem trockenen Tuch von Staub und Feuchtigkeit. - Ziehen Sie den Stecker ab und reinigen Sie ihn mit einem trockenen Tuch. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Achten Sie beim Anstecken des Netzsteckers darauf, dass das Netzkabel in die richtige Richtung zeigt, d. h. zum Boden läuft. - Wenn Sie den Stecker andersherum anstecken, können die Leitungsdrähte im Kabel beschädigt werden und es kann zu Stromschlägen oder Selbstentzündung kommen. Halten Sie sämtliches Verpackungsmaterial von Kindern fern, da Verpackungsmaterialien für Kinder gefährlich sein können. - Wenn ein Kind eine Tüte über den Kopf zieht, kann es ersticken. Wenn das Gerät oder das Netzkabel beschädigt ist, wenden Sie sich an Ihr nächstgelegenes Servicezentrum. Das Gerät muss fachgerecht geerdet werden. Erden Sie das Gerät nicht an einer Gasleitung, einem Kunststoffwasserrohr oder einer Telefonleitung. - Andernfalls drohen Stromschläge, Selbstentzündung, Explosionen oder Probleme mit dem Gerät - Stecken Sie das Netzkabel nicht in eine Steckdose, die nicht ordnungsgemäß geerdet ist und versichern Sie sich, dass die Steckdose den lokalen und nationalen Vorschriften entspricht. Installieren Sie das Gerät nicht in der Nähe einer Wärmequelle oder in der Nähe von brennbarem Material. Installieren Sie das Gerät nicht in feuchten, öligen oder staubigen Umgebungen, an Orten mit direkter Sonneneinstrahlung oder Regen (Wasser). Installieren Sie das Gerät nicht an Orten, wo die Temperatur unter den Gefrierpunkt sinken kann - Bei Frost können die Leitungen platzen Installieren Sie das Gerät nicht an Orten, wo Gas austreten kann. - Andernfalls drohen Stromschläge oder Selbstentzündung. Sicherheitsinformationen ACHTUNG WF1804YP-03025D-07_DE.indd Sec2:6WF1804YP-03025D-07_DE.indd Sec2:6 2013-02-14 12:44:592013-02-14 12:44:59Sicherheitsinformationen _7 Verwenden Sie keinen elektrischen Transformator. - Andernfalls drohen Stromschläge oder Selbstentzündung. Verwenden Sie keinen beschädigten Netzstecker, kein beschädigtes Netzkabel und keine lockere Wandsteckdose. - Andernfalls drohen Stromschläge oder Selbstentzündung. Ziehen Sie nicht mit Gewalt am Netzkabel und knicken Sie das Netzkabel nicht ab. Verdrehen oder verknoten Sie das Netzkabel nicht. Verlegen Sie das Netzkabel nicht über Metallgegenstände, stellen Sie keine schweren Gegenstände auf das Netzkabel, stecken Sie das Netzkabel nicht zwischen Gegenstände und drücken Sie das Netzkabel nicht hinter das Gerät. - Andernfalls drohen Stromschläge oder Selbstentzündung. Ziehen Sie nicht am Netzkabel, wenn Sie den Netzstecker aus der Steckdose ziehen. - Ziehen Sie am Stecker. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Verlegen Sie Kabel und Rohre nicht so, dass Sie darüber stolpern könnten.

VORSICHTSHINWEISE FÜR DIE INSTALLATION

Dieses Gerät muss so aufgestellt werden, dass der Netzstecker zugänglich ist. - Andernfalls kann es durch Leckströme zu Stromschlägen oder Selbstentzündung kommen. Stellen Sie das Gerät auf einem ebenen, festen Untergrund auf, der ausreichend tragfähig ist. - Andernfalls können anormale Vibrationen, Bewegungen, Lärm oder Probleme mit dem Gerät entstehen.

WICHTIGE WARNHINWEISE FÜR DEN GEBRAUCH

Ziehen Sie bei einer Überfl utung der Waschmaschine sofort den Netzstecker, schließen Sie die Wasserzufuhr und wenden Sie sich an Ihr nächstgelegenes Servicezentrum. - Fassen Sie den Netzstecker nicht mit nassen Händen an - Andernfalls besteht Stromschlaggefahr Ziehen Sie sofort den Netzstecker, wenn Sie ungewöhnliche Geräusche hören oder Brandgeruch oder Rauch wahrnehmen und wenden Sie sich an Ihr nächstgelegenes Servicezentrum. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Belüften Sie im Falle von Gaslecks (z. B. Propangas, Flüssiggas usw.) sofort den Raum und fassen Sie den Netzstecker nicht an. Fassen Sie das Gerät oder das Netzkabel nicht an. - Verwenden Sie kein Gebläse. - Funkenschlag kann eine Explosion oder ein Feuer auslösen. Lassen Sie Kinder nicht in oder auf der Waschmaschine spielen. Sorgen Sie außerdem dafür, dass bei einer Entsorgung der Waschmaschine der Hebel von der Waschmaschinentür entfernt wird. - Kinder können sich in der Waschmaschine einschließen und darin ersticken. Das Verpackungsmaterial am Unterteil der Waschmaschine (Schaum, Styropor) muss entfernt werden, bevor die Waschmaschine in Gebrauch genommen wird. ACHTUNG VORSICHT WF1804YP-03025D-07_DE.indd Sec2:7WF1804YP-03025D-07_DE.indd Sec2:7 2013-02-14 12:45:002013-02-14 12:45:008_ Sicherheitsinformationen Waschen Sie keine Teile, die mit Benzin, Kerosin, Benzen, Farbverdünner, Alkohol oder anderen brennbaren oder explosiven Stoffen verschmutzt sind. - Andernfalls drohen Stromschläge, Selbstentzündung oder Explosionen. Öffnen Sie die laufende Waschmaschine (Kochwäsche/Trocknen/Schleudern) nicht mit Gewalt. - Aus der Waschmaschine austretendes Wasser kann zu Verbrennungen führen und den Boden rutschig werden lassen. Es besteht Verletzungsgefahr. - Das gewaltsame Öffnen kann die Waschmaschine beschädigen und zu Verletzungen führen. Bringen Sie Ihre Hände nicht unter die Waschmaschine. - Es besteht Verletzungsgefahr. Fassen Sie den Netzstecker nicht mit nassen Händen an. - Es besteht Stromschlaggefahr. Schalten Sie die laufende Waschmaschine nicht aus, indem Sie den Stecker aus der Netzsteckdose ziehen. - Beim Wiederanstecken des Steckers kann es zu Funkenschlag und dadurch zu Stromschlägen oder Selbstentzündung kommen. Kinder und Babys dürfen die Waschmaschine nicht unbeaufsichtigt benutzen. Lassen Sie Kinder nicht in die Waschmaschine klettern - Andernfalls besteht Stromschlag-, Selbstentzündungs- und Verletzungsgefahr. Bringen Sie Ihre Hände oder Metallgegenstände nicht unter die laufende Waschmaschine. - Es besteht Verletzungsgefahr. Ziehen Sie nicht am Netzkabel, um den Netzstecker aus der Steckdose zu ziehen, sondern fassen Sie immer den Netzstecker und ziehen Sie ihn gerade aus der Steckdose heraus. - Eine Beschädigung des Netzkabels kann zu Kurzschluss, Selbstentzündung und/oder Stromschlägen führen Versuchen Sie niemals, das Gerät selbst zu reparieren, auseinander zu bauen oder zu verändern. - Verwenden Sie keine andere Sicherung (Kupfer-, Stahldrahtsicherung usw.) als die normale Sicherung. - Wenden Sie sich immer an Ihr nächstgelegenes Servicezentrum, wenn das Gerät repariert werden muss. - Andernfalls drohen Stromschläge, Selbstentzündung, Probleme mit dem Gerät oder Verletzungen. Wenn Fremdstoffe wie z. B. Wasser in das Gerät eingedrungen sind, ziehen Sie den Netzstecker aus der Netzsteckdose und wenden sich an Ihr nächstgelegenes Servicezentrum. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Wenn sich der Wasserzuleitungsschlauch vom Anschluss löst und Wasser über das Gerät strömt, ziehen Sie den Netzstecker. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Ziehen Sie bei einem Gewitter oder wenn das Gerät längere Zeit nicht benutzt wird, den Netzstecker aus der Steckdose. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr. Sicherheitsinformationen WF1804YP-03025D-07_DE.indd Sec2:8WF1804YP-03025D-07_DE.indd Sec2:8 2013-02-14 12:45:002013-02-14 12:45:00Sicherheitsinformationen _9

VORSICHTSHINWEISE FÜR DEN GEBRAUCH

Wenn die Waschmaschine mit Fremdstoffen wie z. B. Reinigungsmittel, Schmutz, Lebensmittelreste usw. verschmutzt ist, ziehen Sie den Netzstecker und reinigen Sie die Waschmaschine mit einem feuchten, weichen Tuch. - Andernfalls kann es zu Verfärbungen, Verformungen, Beschädigung oder Rostbildung kommen. Hohe mechanische Belastung kann die Glasscheibe an der Waschmaschinefront brechen lassen. Seien Sie vorsichtig, wenn Sie die Waschmaschine benutzen. - Glasscherben können Verletzungen verursachen. Öffnen Sie den Wasserhahn nach einem Problem mit der Wasserzuleitung oder wenn der Wasserschlauch wieder neu angeschlossen wird, immer langsam und vorsichtig. Öffnen Sie den Wasserhahn langsam, wenn die Waschmaschine längere Zeit nicht benutzt wurde. - Der Luftdruck im Wasserschlauch oder in der Wasserzuleitung kann Teile beschädigen oder Wasser austreten lassen. Wenn bei laufender Waschmaschine ein Problem mit dem Wasserablauf auftritt, überprüfen Sie, ob der Ablauf frei ist. - Wenn die Waschmaschine trotz eines verstopften Ablaufs benutzt und mit Wasser überströmt wird, besteht Stromschlag- und Selbstentzündungsgefahr durch Leckströme. Achten Sie beim Einlegen der Wäsche in die Waschmaschine darauf, dass keine Wäschestücke in der Türe eingeklemmt werden. - Wenn Wäschestücke in der Türe eingeklemmt werden, kann die Wäsche oder die Waschmaschine beschädigt werden, oder es kann Wasser austreten. Der Wasserhahn muss zugedreht werden, wenn die Waschmaschine nicht benutzt wird. - Versichern Sie sich, dass die Schraube am Schlauchanschluss fest angezogen ist. - Andernfalls kann es zu Beschädigungen oder Verletzungen kommen. Achten Sie darauf, dass die Gummidichtung und der Glaseinsatz der vorderen Gerätetür nicht durch Fremdstoffe verunreinigt sind (z. B. Abfall, Gewebe, Haare usw.). - Wenn Fremdstoffe in der Gerätetür eingeklemmt werden oder die Tür nicht vollständig geschlossen ist, kann dies zu Wasseraustritt führen. Öffnen Sie den Wasserhahn und überprüfen Sie, ob der Schlauchanschluss am Wasserschlauch fest angezogen und dicht ist, ehe Sie das Gerät verwenden. - Wenn die Schrauben am Schlauchanschluss nicht festgezogen sind, kann Wasser austreten. Um die Brand- oder Explosionsgefahr zu vermindern: - Unter bestimmten Bedingungen kann sich in Heißwassersystemen Wasserstoffgas bilden, z. B. wenn Ihr Heißwasserkessel zwei Wochen oder länger nicht benutzt wurde. WASSERSTOFFGAS IST EXPLOSIV. Wenn Ihr Heißwassersystem zwei Wochen oder länger nicht benutzt wurde, öffnen Sie alle Heißwasserhähne in Ihrem Haus und lassen das Wasser einige Minuten lang laufen, ehe Sie die Waschmaschine benutzen. Auf diese Weise wird Wasserstoffgas, das sich möglicherweise gebildet hat, entfernt. Da Wasserstoffgas brennbar ist, sollten Sie während dieser Zeit nicht rauchen und kein offenes Feuer verwenden. Bei Gasundichtheiten belüften Sie den Raum sofort, ohne den Netzstecker anzufassen. Das Gerät, das Sie erworben haben, dient nur zur Verwendung im häuslichen Bereich. Die Verwendung für gewerbliche Zwecke wird als Missbrauch des Produkts eingestuft. In diesem Fall fällt das Gerät nicht mehr unter die Standardgarantie von Samsung, und Samsung übernimmt keine Haftung für Fehlfunktionen oder Schäden, die auf solchem Missbrauch zurückzuführen sind. VORSICHT WF1804YP-03025D-07_DE.indd Sec2:9WF1804YP-03025D-07_DE.indd Sec2:9 2013-02-14 12:45:002013-02-14 12:45:0010_ Sicherheitsinformationen Stellen Sie sich nicht auf das Gerät und stellen Sie keine Gegenstände (wie z. B. brennende Kerzen oder Zigaretten, Geschirr, Wäsche, Chemikalien, Metallgegenstände usw.) auf das Gerät. - Andernfalls drohen Stromschläge, Selbstentzündung, Probleme mit dem Gerät oder Verletzungen. Sprühen Sie keine fl üchtigen Stoffe wie z. B. Insektizide auf die Oberfl ächen der Waschmaschine. - Diese Stoffe sind nicht nur gesundheitsschädlich, sondern sie können auch zu Stromschlägen, Selbstentzündung oder Problemen mit dem Produkt führen. Stellen Sie keine Objekte, die elektromagnetische Strahlung erzeugen, neben das Gerät. - Dies kann Verletzungen durch Fehlfunktionen verursachen. Das Wasser, dass während eines Kochwaschgangs oder während der Trockenphase abläuft, ist heiß und darf nicht berührt werden. - Andernfalls kann es zu Verletzungen und Verbrennungen kommen. Wasserdichte Sitzgelegenheiten, Polster oder Kleidungsstücke (*) dürfen weder gewaschen noch geschleudert oder getrocknet werden, es sei denn, Ihre Waschmaschine hat hierfür ein spezielles Programm. - Waschen Sie dicke, feste Matten nicht, selbst wenn das Waschen in der Maschine laut Etikett zulässig ist. - Andernfalls kann die Waschmaschine beschädigt werden, es kann zu Verletzungen kommen oder die Wände, der Boden und die Wäschestücke können durch anormale Vibrationen Schaden nehmen.

• Wollbetten, Regenhauben, Angelwesten, Skihosen, Schlafsäcke, Windelhöschen, Trainingsanzüge, Fahrrad-, Motorrad- und Pkw-Abdeckhauben usw. Benutzen Sie die Waschmaschine nicht, wenn das Waschpulverfach entfernt wurde. - Andernfalls kann es zu Stromschlägen oder Verletzungen durch austretendes Wasser kommen. Berühren Sie das Innere der Trommel nicht während oder nach dem Trockenvorgang – das Innere ist heiß. - Dies kann zu Verbrennungen führen. Stecken Sie Ihre Hand nicht in das geöffnete Waschpulverfach. - Andernfalls kann es zu Verletzungen kommen, wenn das Waschpulver eingezogen wird. Geben Sie keine anderen Objekte als Wäschestücke (wie z. B. Schuhe, Lebensmittelreste, Haustiere usw.) in die Waschmaschine. - Andernfalls kann die Waschmaschine durch anormale Vibrationen beschädigt werden, oder es können, im Falle von Haustieren, schwere oder tödliche Verletzungen verursacht werden. Drücken Sie nicht mit spitzen Gegenständen (z. B. Nadeln, Messern, Fingernägeln usw.) auf die Tasten. - Andernfalls drohen Stromschläge oder Verletzungen. Waschen Sie keine Wäschestücke, die mit Öl, Crème oder Lotionen, wie sie normalerweise in Kosmetik- oder Massagestudios benutzt werden, verschmutzt sind. - Andernfalls kann sich die Gummidichtung verziehen und es kann Wasser austreten. Lassen Sie keine Metallgegenstände wie z. B. Haarnadeln oder Sicherheitsnadeln oder Bleichlauge für längere Zeit in der Waschtrommel. - Andernfalls kann die Trommel zu rosten beginnen. - Wenn sich an der Oberfl äche der Trommel Rost zeigt, reinigen Sie die Trommel mit einem Neutralreiniger und einem Schwamm. Auf keinen Fall eine Drahtbürste verwenden. Wenden Sie Trockenreiniger nicht direkt an und waschen, spülen oder schleudern Sie keine Wäschestücke, die mit Trockenreiniger verunreinigt sind. - Andernfalls kann es durch die Wärme, die bei der Oxidierung des Öls entsteht, zu einer spontanen Verbrennung oder Entzündung kommen. Sicherheitsinformationen WF1804YP-03025D-07_DE.indd Sec2:10WF1804YP-03025D-07_DE.indd Sec2:10 2013-02-14 12:45:002013-02-14 12:45:00Sicherheitsinformationen _11 Verwenden Sie kein heißes Wasser aus Wasserkühlern oder Heizgeräten. - Dies kann zu Problemen mit der Waschmaschine führen. Verwenden Sie keine Handwaschseife in der Waschmaschine. - Die Seife kann aushärten und sich im Inneren der Waschmaschine ablagern, was zu Problemen mit dem Produkt sowie Verfärbungen, Rost oder schlechtem Geruch führen kann. Waschen Sie keine großen Waschstücke wie z. B. Betten im Wäschenetz. - Geben Sie Socken und BHs in das Wäschenetz, um sie mit anderen Kleidungsstücken zu waschen. - Andernfalls kann es durch anormale Vibrationen zu Verletzungen kommen. Verwenden Sie kein gehärtetes Reinigungsmittel. - Wenn sich das Reinigungsmittel in der Waschmaschine ablagert, kann Wasser austreten. Waschmaschinen mit Belüftungsöffnungen im Boden müssen so aufgestellt werden, dass die Belüftungsöffnungen nicht durch Teppiche oder andere Gegenstände blockiert werden. Versichern Sie sich, dass die Taschen der Kleidungsstücke, die gewaschen werden, leer sind. - Harte, spitze Gegenstände wie z. B. Münzen, Sicherheitsnadeln, Nägel, Schrauben und Steine können die Waschmaschine stark beschädigen. Waschen Sie keine Kleidungsstücke mit großen Knöpfen, Schnallen oder anderen schweren Metallteilen.

WICHTIGE WARNHINWEISE FÜR DEN GEBRAUCH

Reinigen Sie das Gerät nicht, indem Sie es direkt mit Wasser einsprühen. Verwenden Sie kein stark säurehaltiges Reinigungsmittel. Benzen, Verdünnungsmittel oder Alkohol dürfen nicht für die Reinigung des Gerätes verwendet werden. - Andernfalls drohen Verfärbungen, Verformungen, Beschädigungen, Stromschläge oder Selbstentzündung. Trennen Sie das Gerät vom Netz, ehe Sie irgendwelche Reinigungs- oder Wartungsarbeiten ausführen. - Andernfalls besteht Stromschlag- oder Selbstentzündungsgefahr.

HINWEISE ZUM WEEE-KENNZEICHEN

Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stoffl ichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. ACHTUNG WF1804YP-03025D-07_DE.indd Sec2:11WF1804YP-03025D-07_DE.indd Sec2:11 2013-02-14 12:45:002013-02-14 12:45:0012_ Inhalt Inhalt ANSCHLIESSEN DER WASCHMASCHINE

13 Überprüfen der Teile 14 Anschlussvoraussetzungen 14 Stromnetz und Erdung 14 Wasserzufuhr 15 Wasserablauf 15 Aufstellung 15 Umgebungstemperatur 15 Anschluss in einer Nische oder einem Wandschrank 15 Aufstellen der Waschmaschine WASCHBETRIEB

21 Vor dem ersten Waschgang 21 Grundlegende Erklärungen 22 Verwenden des Bedienfelds 25 Kindersicherung 25 Signalton aus 25 Programmende 26 Schaum aktiv 27 Waschen mit dem Programmwahlschalter 28 Mit manuellen Einstellungen waschen 29 Waschmittel und Zusätze 29 Geeignete Waschmittel 30 Waschmittelbehälter 30 Flüssigwaschmittel (ausgewählte Modelle)

REINIGUNG UND PFLEGE IHRER

31 Trommel-Reinigung 32 Wasser ablassen über den Notablauf 33 Waschmittelbehälter und Einschub reinigen 34 Fremdkörperfalle reinigen 34 Außenfl ächen der Waschmaschine reinigen 35 Sieb am Wasserzulauf reinigen 35 Wenn die Waschmaschine eingefroren ist 35 Lagern der Waschmaschine

FEHLERSUCHE UND FEHLERCODES

36 Kontrollieren Sie diese Punkte, wenn Ihre Waschmaschine... 37 Fehlercodes KALIBRIERUNG DER WASCHMASCHINE

38 Kalibrierungsmodus

39 Übersicht über die Waschprogramme ANHANG

40 Erklärung der Pfl egesymbole 40 Entsorgung von Altgeräten 40 Konformitätshinweise 41 Datenblatt für Haushaltswaschmaschinen WF1804YP-03025D-07_DE.indd Sec3:12WF1804YP-03025D-07_DE.indd Sec3:12 2013-02-14 12:45:002013-02-14 12:45:00Anschließen der Waschmaschine _13 01 EINSTELLEN Anschließen der Waschmaschine Achten Sie darauf, dass Ihr Installateur die folgenden Hinweise sorgfältig beachtet, damit Ihre neue Waschmaschine ordnungsgemäß arbeitet und Sie keiner Verletzungsgefahr ausgesetzt sind, wenn Sie Wäsche waschen.

ÜBERPRÜFEN DER TEILE

Packen Sie Ihre Waschmaschine vorsichtig aus und vergewissern Sie sich, dass alle nachfolgend gezeigten Teile mitgeliefert wurden. Falls ein Transportschaden vorliegt oder Teile fehlen, setzen Sie sich bitte umgehend mit dem Samsung Kundendienst oder Ihrem Fachhändler in Verbindung.Schrauben-schlüssel* Kunststoffabde-ckungen für Transportsi-cherungs-öffnungenKaltwasserWarmwasser (ausgewählte Modelle)Schlauch-führungDeckel-stutzen(ausgewählte Modelle)Fach für Flüssigwasch-mittel (ausgewählte Modelle)Zuwasserschlauch

• Kunststoffabdeckungen für Transportsicherungsöffnungen: Die Anzahl der Transportsicherungen und Abdeckungen hängt vom jeweiligen Modell ab (3 bis 5).WaschmittelbehälterBedienfeldGerätetürStellfüßeArbeitsflächeNetzstecker mit KabelAbwasser-schlauchFremdkörperfalleNotfallablaufAbdeckung der FremdkörperfalleTrommelEntriegelungshebel WF1804YP-03025D-07_DE.indd Sec4:13WF1804YP-03025D-07_DE.indd Sec4:13 2013-02-14 12:45:002013-02-14 12:45:0014_ Anschließen der Waschmaschine Anschließen der Waschmaschine ANSCHLUSSVORAUSSETZUNGEN Stromnetz und Erdung Um unnötige Brandgefahr und das Risiko von Stromschlägen oder Verletzungen auszuschließen, müssen die elektrischen Anschlüsse und die Erdung den Anforderungen des National Electrical Code ANSI/FNPA, No. 70 (in der aktuellsten Fassung) sowie den örtlichen Vorschriften und Bestimmungen entsprechen. Der Eigentümer des Geräts ist persönlich dafür verantwortlich, dass dieses Gerät richtig mit Strom versorgt wird. Verwenden Sie für dieses Gerät niemals ein Verlängerungskabel. Verwenden Sie nur das Netzkabel der Waschmaschine. Sorgen Sie beim Vorbereiten des Anschlusses dafür, dass die Stromversorgung folgende Bedingungen erfüllt:

• 220–240V~ bei 50 Hz mit Schmelz- oder Automatiksicherung

• Gesonderter Netzabschnitt ausschließlich für Ihre Waschmaschine. Ihre Waschmaschine muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des geringsten Widerstands geboten wird. Ihre Waschmaschine verfügt über einen Netzstecker mit einem Schutzleiter den Sie mit einer ordnungsgemäß installierten Schutzkontakt-Steckdose verbinden. Schließen Sie das Erdungskabel niemals an Wasserleitungen aus Kunststoff, Gasleitungen oder Heißwasserleitungen an. Durch unsachgemäßes Anschließen des Erdungskabels für das Gerät kann es zu Stromschlägen kommen. Sollten Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet wurde, lassen Sie dies von einem qualifizierten Elektriker oder von qualifiziertem Servicepersonal überprüfen. Manipulieren Sie nicht den Stecker der Waschmaschine. Wenn er nicht in die Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine geeignete Steckdose installieren. Wasserzufuhr Ihre Waschmaschine wird in einem Wasserdruckbereich von 0,5 Bar und 8 Bar korrekt gefüllt. Bei einem Wasserdruck von weniger als 0,5 Bar kann es zu einem Versagen des Wasserventils kommen, so dass es nicht vollständig schließen kann. Auch kann es sein, dass das Füllen der Waschmaschine länger dauert, als die Steuerung zulässt. In diesem Fall wird die Waschmaschine abgeschaltet. (Die Steuerung sieht eine Füllzeitbegrenzung vor, um ein Überlaufen und Überflutungen auszuschließen, falls sich ein Schlauch in der Maschine lösen sollte.) Damit die Länge des vorgesehenen Anschlussschlauchs ausreicht, muss sich der Wasseranschluss in einem Abstand von maximal 122cm von der Rückseite der Waschmaschine befinden. Die meisten Fachhändler bieten Anschlussschläuche verschiedener Längen bis 305cm an. Die Gefahr von Lecks und Wasserschäden reduzieren Sie durch:

• Leichte Erreichbarkeit aller Wasseranschlüsse.

• Schließen der Wasserhähne, wenn Sie die Waschmaschine nicht benutzen.

• Regelmäßiges Überprüfen auf Lecks an den Anschlüssen des Zuwasserschlauchs. Bevor Sie Ihre Waschmaschine erstmals in Betrieb nehmen, prüfen Sie alle Anschlüsse am Wasserventil und am Hahn auf Undichtigkeit. ACHTUNGACHTUNG WF1804YP-03025D-07_DE.indd Sec4:14WF1804YP-03025D-07_DE.indd Sec4:14 2013-02-14 12:45:012013-02-14 12:45:01Anschließen der Waschmaschine _15 01 EINSTELLEN Wasserablauf Samsung empfiehlt eine Standrohrhöhe von 65 cm.Der Wasserabfluss-Schlauch muss durch die dafür vorgesehene Halterung zum Abflussrohr geführt werden. Das Abflussrohr muss ausreichend groß für den Außendurchmesser des Wasserabfluss-Schlauchs sein. Der Wasserabfluss-Schlauch wird bereits im Werk am Gerät befestigt. Aufstellung Beste Leistung erzielen Sie nur, wenn Sie Ihre Waschmaschine auf einem soliden Untergrund aufstellen. Holzböden müssen möglicherweise verstärkt werden, um Vibrationen und/oder ungleichmäßige Belastungen zu verhindern. Teppiche und andere weiche Bodenplatten fördern Vibrationen und verstärken die Neigung der Waschmaschine, sich beim Schleudern leicht in Bewegung zu setzen. Stellen Sie Ihre Waschmaschine niemals auf einer erhöhten Plattform oder einer schlecht abgestützten Konstruktion auf. Umgebungstemperatur Stellen Sie Ihre Waschmaschine nicht in Bereichen auf, in denen Wasser gefrieren kann. Es besteht immer die Möglichkeit, dass Wasser im Wasserventil, in der Pumpe oder den Schläuchen zurückbleibt. Gefrierendes Wasser in den Leitungen kann Schäden an den Riemen, der Pumpe und anderen Komponenten verursachen. Anschluss in einer Nische oder einem Wandschrank Für sicheren und ordnungsgemäßen Betrieb benötigt Ihre Waschmaschine die folgenden Mindestabstände: Seitlich – 25 mm Rückseite – 51 mm Oben – 25 mm Vorderseite – 465 mm Wenn die Waschmaschine zusammen mit einem Trockner aufgestellt wird, muss in der Nische oder dem Wandschrank vorn ein Freiraum von mindestens 465 mm bleiben. Ihre Waschmaschine allein benötigt einen solchen Freiraum nicht.

AUFSTELLEN DER WASCHMASCHINE

SCHRITT 1 Standort wählen Bevor Sie die Waschmaschine anschließen, wählen Sie einen Standort mit den folgenden Eigenschaften:

• Harter, ebener Untergrund ohne Teppich oder einen Bodenbelag der die Entlüftung behindert

• Nicht im direkten Sonnenlicht

• Ausreichende Belüftung

• Frostfrei (Temperatur nicht unter 0 ˚C)

• Nicht in der Nähe von Wärmequellen (Öl- oder Gasheizungen)

• Ausreichend große Aufstellfläche, damit die Waschmaschine nicht auf dem Netzkabel steht WF1804YP-03025D-07_DE.indd Sec4:15WF1804YP-03025D-07_DE.indd Sec4:15 2013-02-14 12:45:012013-02-14 12:45:0116_ Anschließen der Waschmaschine SCHRITT 2 Transportsicherungen entfernen Bevor Sie Ihre Waschmaschine anschließen, müssen Sie die fünf Transportsicherungsbolzen auf der Rückseite des Geräts entfernen.

1. Lockern Sie alle Bolzen mit dem mitgelieferten

2. Halten Sie den Bolzen mit dem Schraubenschlüssel, und

ziehen Sie ihn durch die breite Aussparung an der Öffnung. Dieser Vorgang muss für alle Transportsicherungen ausgeführt werden.

3. Verschließen Sie die Transportsicherungsöffnungen mit den

mitgelieferten Kunststoffabdeckungen.

4. Bewahren Sie die Sicherungsbolzen an einem sicheren Ort auf, falls Sie die Waschmaschine

in der Zukunft noch einmal transportieren müssen. Verpackungsmaterialien können eine Gefahr für Kinder darstellen. Entfernen Sie deshalb alle Verpackungsmaterialien (Kunststoffbeutel, Styropor usw.) aus der Reichweite von Kindern. Verschließen Sie die Öffnung an der Rückseite des Geräts, an der Sie das Netzkabel abgenommen haben, mit dem Deckelstutzen (eines der Zubehörteile in der Vinylpackung) (ausgewählte Modelle). Anschließen der Waschmaschine ACHTUNG Option Option WF1804YP-03025D-07_DE.indd Sec4:16WF1804YP-03025D-07_DE.indd Sec4:16 2013-02-14 12:45:012013-02-14 12:45:01Anschließen der Waschmaschine _17 01 EINSTELLEN SCHRITT 3 Stellfüße ausrichten Wenn Sie die Waschmaschine anschließen, müssen Sie sicherstellen, dass Netzstecker, Wasseranschluss und Abfluss leicht erreichbar sind.

1. Schieben Sie die Waschmaschine an die gewünschte Stelle.

Waschmaschine mit den Stellfüßen gerade aus. Dazu drehen Sie wie abgebildet die Stellfüße im Uhrzeigersinn oder gegen den Uhrzeigersinn.

3. Wenn die Waschmaschine waagerecht steht, ziehen Sie

die Sicherungsmutter mit dem mitgelieferten Werkzeug fest. SCHRITT 4 Zuwasserschlauch und Abwasserschlauch anschließen Wasserzufuhrschlauch anschließen

1. Schließen Sie das L-förmige Ende des

Zuwasserschlauchs an den Wasserzulauf an der Rückseite der Waschmaschine an. Drehen Sie die Schraubverbindung von Hand fest. Schließen Sie ein Ende des Zuwasserschlauchs an die Waschmaschine und das andere Ende an den Wasserhahn an. Achten Sie darauf, dass der Zuwasserschlauch nicht gedehnt wird. Sollte der Schlauch zu kurz sein, verwenden Sie einen längeren Hochdruckschlauch.

2. Schließen Sie das andere Ende des Schlauchs

an den entsprechenden Anschluss des Kaltwasserhahns an. Schrauben Sie den Anschluss von Hand fest. Sofern notwendig, können Sie den Anschluss des Zuwasserschlauchs am Waschmaschinenzulauf drehen, indem Sie die Schraubverbindung lockern, den Schlauch drehen und den Anschluss wieder festschrauben. Für bestimmte Modelle mit einem zusätzlichen Warmwasseranschluss:

1. Schließen Sie das rote L-förmige Ende des Warmwasser-Zufuhrschlauches an

den Warmwasserzulauf an der Rückseite der Waschmaschine an. Drehen Sie die Schraubverbindung von Hand fest.

2. Schließen Sie das andere Ende des Warmwasser-Zufuhrschlauches an den entsprechenden

Anschluss des Warmwasserhahns an. Schrauben Sie den Anschluss von Hand fest.

3. Verwenden Sie ein Y-Verbindungsstück, wenn Sie ausschließlich kaltes Wasser verwenden

möchten. Option WF1804YP-03025D-07_DE.indd Sec4:17WF1804YP-03025D-07_DE.indd Sec4:17 2013-02-14 12:45:012013-02-14 12:45:0118_ Anschließen der Waschmaschine Wasserzufuhrschlauch anschließen (ausgewählte Modelle)

1. Entfernen Sie das Zwischenstück vom

Wasserzufuhrschlauch.

2. Verwenden Sie einen Kreuzschraubenzieher, um die vier

Schrauben des Zwischenstücks zu lösen. Drehen Sie dann Teil (2) des Zwischenstücks in Pfeilrichtung, bis ein Abstand von 5 mm entstanden ist.

3. Schließen Sie das Zwischenstück am Wasserhahn

an, indem Sie die Schrauben festziehen und das Zwischenstück gleichzeitig nach oben drücken. Drehen Sie Teil (2) in Pfeilrichtung und verbinden Sie (1) mit (2).

4. Schließen Sie den Wasserzufuhrschlauch am

Zwischenstück an. Wenn Sie Teil (3) loslassen, so wird der Schlauch automatisch mit dem Zwischenstück verbunden und ein Klicken ist zu hören. Nachdem Sie den Wasserzufuhrschlauch am Zwischenstück angeschlossen haben, vergewissern Sie sich, dass er richtig angeschlossen ist, indem Sie den Schlauch nach unten ziehen.

5. Verbinden Sie das andere Ende des

Wasserzufuhrschlauches mit dem Wasserventil auf der Rückseite der Waschmaschine. Drehen Sie die Schrauben im Uhrzeigersinn fest. Anschließen der Waschmaschine Zwischenstück Zuwasser- schlauch

6. Starten Sie die Wasserzufuhr und vergewissern Sie sich,

dass kein Wasser beim Ventil, dem Wasserhahn oder dem Zwischenstück austritt. Tritt an einer dieser Stellen Wasser aus, so wiederholen Sie die genannten Schritte. Benutzen Sie die Waschmaschine nicht, wenn Wasser austritt. Dies kann zu einem elektrischen Schlag oder Schaden führen.

• Wenn der Wasserhahn über ein Gewinde verfügt, schließen Sie den Wasserzufuhrschlauch wie in der Abbildung dargestellt an. Verwenden Sie für die Wasserzufuhr möglichst einen konventionellen Wasserhahn. Wenn der Hahn einen quadratischen Querschnitt aufweist oder einen zu großen Durchmesser besitzt, entfernen Sie den Distanzring aus dem Adapter, ehe Sie ihn an den Hahn anschließen. Den AquaSchlauch anschließen (ausgewählte Modelle) Der AquaSchlauch wurde konzipiert, um vor Leckstellen und Überschwemmungen zu schützen.Das System ist mit dem Wasserzufuhrschlauch verbunden und unterbindet die Wasserversorgung automatisch, sobald der Schlauch beschädigt wird. Es zeigt auch eine Warnmeldung an.

• Schließen Sie den Wasserzufuhrschlauch wie dargestellt an den Wasseranschluss an.

ACHTUNG WF1804YP-03025D-07_DE.indd Sec4:19WF1804YP-03025D-07_DE.indd Sec4:19 2013-02-14 12:45:022013-02-14 12:45:0220_ Anschließen der Waschmaschine Abwasserschlauch anschließen Sie können das lose Ende des Abwasserschlauchs auf drei unterschiedliche Arten anordnen:

1. Schlauch in ein Spülbecken hängen: Hängen Sie den Abwasserschlauch in einer Höhe von

60 bis 90 cm über den Rand eines Spülbeckens. Damit das Schlauchende gekrümmt bleibt, setzen Sie das Schlauchende in die mitgelieferte Kunststoff-Schlauchführung ein. Befestigen Sie die Schlauchführung mit einem Haken an der Wand oder dem Hahn, oder fixieren Sie die Schlauchführung auf andere Weise, so dass der Schlauch nicht aus dem Becken rutschen kann.

2. Schlauch mit Anschluss am Abflussrohr verbinden: Verbinden Sie den Abwasserschlauch

mit dem Anschlussstück (Siphon) des Abflussrohrs unterhalb der Spüle. Das Ende des Abwasserschlauchs muss mindestens 60 cm über dem Fußboden liegen.

3. Schlauch in ein Abflussrohr einleiten: Wir empfehlen die Verwendung eines 65 cm langen

vertikalen Rohres. Das Rohr darf nicht kürzer als 60 cm und nicht länger als 90 cm sein. Das Ablaufrohr muss folgende Anforderungen erfüllen:

• Mindestdurchmesser 5 cm.

• Mindestablaufmenge 60 Liter/Minute. SCHRITT 5 Stromversorgung der Waschmaschine Stecken Sie das Netzkabel in eine AC 220-240 V / 50 Hz-Steckdose, die durch eine Sicherung oder einen Schutzschalter abgesichert ist. (Weitere Informationen zu den Anforderungen an Stromanschluss und Erdung finden Sie auf Seite 14.) Testlauf Vergewissern Sie sich, ob Ihre Waschmaschine ordnungsgemäß funktioniert, indem Sie nach Abschluss der Installation das Programm Spülen+Schleudern(Spoelen+centrifuge ren/Rinçage+Essorage) ausführen. Anschließen der Waschmaschine AbwasserschlauchSchlauchführung60 ~ 90 cm60 ~ 90 cm WF1804YP-03025D-07_DE.indd Sec4:20WF1804YP-03025D-07_DE.indd Sec4:20 2013-02-14 12:45:032013-02-14 12:45:03Waschbetrieb _21 02 WASCHBETRIEB Waschbetrieb Mit Ihrer neuen Waschmaschine von Samsung ist die schwerste Sache amWaschen die Entscheidung, wann es endlich losgehen soll.

VOR DEM ERSTEN WASCHGANG

Bevor Sie das erste Mal Wäsche waschen, muss die Waschmaschine zunächst einmal ein komplettes Leerprogramm (d.h. ohne Wäsche) durchlaufen.1. Drücken Sie die Ein/Aus-Taste.2. Füllen Sie ein wenig Waschmittel in die Waschmittelkammer im Waschmittelbehälter.3. Drehen Sie den Wasserhahn am Wasserzulauf der Waschmaschine auf.4. Drücken Sie die Start/Pause-Taste.Damit wird Wasser entfernt, das nach dem Test beim Hersteller in der Maschine verblieben sein könnte.Kammer : Vorwaschmittel oder Stärke.Kammer : Waschmittel für den Hauptwaschgang, Wasserenthärter, Einweichmittel, Bleichmittel und Fleckentferner.Kammer : Zusätze, wie z.B. Weichspüler oder Formerhaltungszusätze (nicht höher als bis zur unteren Kante von Einsatz „A“ befüllen)

GRUNDLEGENDE ERKLÄRUNGEN

1. Geben Sie Ihre Wäsche in die Waschmaschine.Überlasten Sie die Waschmaschine nicht. Sie finden die Füllmengen für die verschiedenen Wäschearten in der Tabelle auf Seite 29.• Achten Sie darauf, dass Sie keine Wäsche in der Tür einklemmen, da sonst später Wasser austreten könnte.• Nach dem Waschprogramm kann sich möglicherweise noch Waschmittel vorn in der Gummidichtung befinden. Entfernen Sie diese Waschmittelrückstände, da sie ein Wasserleck verursachen können.• Waschen Sie keine wasserdichten Kleidungsstücke.2. Schließen Sie die Gerätetür, so dass sie hörbar einrastet.3. Schalten Sie den Strom an.4. Geben Sie Waschmittel und Waschzusätze in den Waschmittelbehälter.5. Wählen Sie das geeignete Waschprogramm und die Zusatzoptionen für die Wäsche.Die Waschvorgangsanzeige leuchtet auf, und die verbleibende Waschzeit wird im Display angezeigt.6. Drücken Sie die Start/Pause-Taste.ACHTUNG WF1804YP-03025D-07_DE.indd Sec5:21WF1804YP-03025D-07_DE.indd Sec5:21 2013-02-14 12:45:032013-02-14 12:45:0322_ Waschbetrieb

VERWENDEN DES BEDIENFELDS

GRAFISCHE DIGITALANZEIGE Zeigt die Restzeit für den laufenden Waschvorgang, alle Waschinformationen sowie Fehlermeldungen an. PROGRAMM- WAHLSCHALTER Wählen Sie das geeignete Waschprogramm und die Schleuderdrehzahl für das Programm. Einzelheiten entnehmen Sie dem Abschnitt „Waschen mit dem Programmwahlschalter“ (siehe Seite 27). Baumwolle(Katoen/Coton) - Für durchschnittlich oder leicht verschmutzte Baumwollsachen, Bettwäsche, Tischtücher, Unterwäsche, Handtücher, Hemden usw. Pflegeleicht(Synthetisch/Synthétiques) - Für leicht oder durchschnittlich verschmutzte Blusen, Hemden usw. aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben. Jeans - Ein höherer Wasserstand während des Hauptwaschgangs und ein zusätzlicher Spülgang sorgen dafür, dass auf Ihrer Kleidung keine Waschpulverrückstände verbleiben. Bettdecken(Beddengoed/Draps) - Für Spannbettücher, Bettbezüge, Deckenbezüge usw. Das beste Ergebnis erhalten Sie, wenn Sie unter 2 kg und immer nur 1 Sorte Wäsche waschen. Dunkle Wäsche(Donkere kleding/Couleurs) - Zusätzliche Spülgänge und eine geringe Schleuderzahl stellen sicher, dass Ihre dunklen Kleidungsstücke sanft gewaschen und gründlich ausgespült werden. Mischwäsche(Dagelijkse was/Quotidien) - Verwenden Sie dieses Programm für einmal getragene Kleidungsstücke wie Unterwäsche und Hemden. Trommel-Reinigung(Trommel reinigen/Nettoyage tambour) – Verwenden Sie dieses Programm zum Reinigen der Trommel. Es befreit die Trommel von Schmutz und Bakterien. Die regelmäßige Verwendung (nach 40 Waschgängen) dieses Programmes wird empfohlen. Reinigungs- oder Bleichmittel sind nicht erforderlich. Energie Sparen(Super Eco/Programme Eco) – Die niedrige Temperatur des Programms „Schaum Aktiv“ sorgt für saubere Wäsche bei gleichzeitiger Energieeinsparung. Waschbetrieb

WF1804YP-03025D-07_DE.indd Sec5:22WF1804YP-03025D-07_DE.indd Sec5:22 2013-02-14 12:45:042013-02-14 12:45:04Waschbetrieb _23 02 WASCHBETRIEB Outdoor(Outdoorkleding/Imperméable respirant) – Verwenden Sie dieses Programm für Kleidung für den Außenbereich wie Wander-, Ski- und Sportbekleidung. Um funktionale Eigenschaften zu erfüllen, verfügen die Gewebe dieser Kleidungsstücke über besondere Anfertigungen und Fasern wie Elastan, Stretch und Mikrofasern. Flecken(Babykleding/Bébé coton) - Die hohe Waschtemperatur und ein zusätzlicher Spülgang stellen sicher, dass kein Waschmittel in den Kleidungsstücken zurückbleibt. Wolle(Wol/Laine) - Nur für maschinengeeignete Wollprodukte. Hierbei mit maximal 2,0 kg beladen.

Beim Wollprogramm wird die Wollwäsche mit Hilfe ruhiger Bewegungen der Waschmaschine gewaschen. Dank dieser ruhigen Bewegungen und dank des Einweichvorgangs wird Ihre Wollwäsche optimal vor dem Einlaufen und Verformen geschützt und trotzdem richtig sauber.

• Für Wolle empfiehlt sich ein neutrales Waschmittel. So werden bessere Waschergebnisse erzielt und die Wollfasern geschont. Das Wollprogramm dieser Maschine wurde von Woolmark für maschinentaugliche Woolmark-Produkte zertifi ziert, sofern diese gewaschen werden gemäß den Anweisungen auf dem Bekleidungsetikett und den Anweisungen des Herstellers dieser Waschmaschine, M0814 für WF18***** Produktreihe, M0815 für WF17***** Produktreihe. (Zertifi katnummer von IWS NOM INEE Co., Ltd.) Handwäsche(Handwas/Lavage main) - Ein sehr schonendes Waschprogramm, das so sanft ist wie Wäsche von Hand. Schleudern(Centrifugeren/Essorage) - Zusätzlicher Schleudergang, um mehr Wasser zu entfernen. Spülen+Schleudern(Spoelen+centrifugeren/Rinçage+Essorage) - Für Wäsche, die nur gespült werden muss oder zum Zugeben von Weichspüler.

Drücken Sie diese Taste, um die Vorwäsche zuzuschalten Vorwäsche ist nur bei den folgenden Waschprogrammen verfügbar: Baumwolle, Pflegeleicht, Jeans, Bettdecken, Dunkle Wäsche, Mischwäsche, Flecken. TASTE PROGRAMMENDE Drücken Sie die Taste so oft, bis die gewünschte Vorwahlzeit für das Programmende angezeigt wird (Verzögerung von 3 bis 19 Stunden in Schritten von 1 Stunde).Die angezeigte Stunde gibt an, wann das Waschprogramm endet. TASTE TEMPERATUR Drücken Sie die Taste so oft, bis die gewünschte Waschtemperatur im Display angezeigt wird: (Kaltwasser ( ), 30 ˚C, 40 ˚C, 60 ˚C oder 95 ˚C).

Drücken Sie diese Taste, um zusätzlichen Spülgänge durchzuführen. Es können maximal fünf Spülgänge durchgeführt werden. TASTE SCHLEUDERN Drücken Sie diese Taste so oft, bis im Display die gewünschte Schleuderdrehzahl angezeigt wird. WF1804/WF1704 WF1814/WF1714 , , 400, 800, 1200, 1400 U/min WF1802/WF1702 WF1812/WF1712 , , 400, 800, 1000, 1200 U/min „Ohne Schleudern “ - Nach dem letzten Abpumpen wird kein Schleudergang mehr durchgeführt. „Spülstopp “ -Die Wäsche verbleibt im letzten Spülwasser. Vor dem Herausnehmen der Wäsche müssen Sie das Programm „Abpumpen“ oder „Schleudern“ auswählen.

WF1804YP-03025D-07_DE.indd Sec5:23WF1804YP-03025D-07_DE.indd Sec5:23 2013-02-14 12:45:042013-02-14 12:45:0424_ Waschbetrieb TASTE OPTIONEN Drücken Sie die Taste so oft, bis die gewünschte Waschoption angezeigt wird: Einweichen Intensiv Leichtbügeln Einweichen + Intensiv Einweichen + Leichtbügeln Intensiv

Leichtbügeln Einweichen + Intensiv + Leichtbügeln Aus. „Intensiv “: Drücken Sie diese Taste, wenn Ihre Wäsche stark verschmutzt ist, und intensiv gewaschen werden muss. Die Programmdauer jedes Zyklus wird verlängert. „Einweichen “: Mit dieser Option lassen sich Flecken besser aus der Wäsche entfernen, da Ihre Wäsche vor dem Waschen eingeweicht wird.

• Das Einweichen erfolgt während des Waschprogramms 13 Minuten lang.

• Das Einweichen erfolgt in sechs Zyklen über insgesamt 30 Minuten, wobei einer der Einweichzyklen 1 Minute Schleudern und 4 Minuten Ruhe umfasst .

• Das Einweichen steht nur während der folgenden Waschprogramme zur Verfügung: Baumwolle, Pflegeleicht, Jeans, Bettdecken, Flecken, Mischwäsche. „Leichtbügeln “: Mit diesem Programm wird Ihre Wäsche so vorbereitet, dass sie leichter gebügelt werden kann. TASTE SCHAUM AKTIV Das Programm „Schaum Aktiv“ ist standardmäßig eingeschaltet. Drücken Sie ein Mal auf die Taste „Schaum Aktiv“, um dieses Funktion auszuschalten (AUS wird auf dem Display angezeigt). Durch erneutes Drücken der Taste wird die Funktion wieder aktiviert.

Für einige Waschgänge muss die Funktion „Schaum Aktiv“ aktiviert sein (AN wird auf dem Display angezeigt und der Schaumerzeuger wird automatisch eingeschaltet).

Andere Waschgänge benötigen diese Funktionen nicht und der Schaumerzeuger wird automatisch ausgeschaltet (AUS).

Für viele Waschgänge können Sie diese Option selbst ein- oder ausstellen. Die Auswahl hat einen sichtbaren Einfl uss auf die auf dem Display angezeigte benötigte Waschzeit (siehe Seite 26 für weitere Informationen). TASTE SCHNELL- PROGRAMM Für leicht verschmutzte Wäsche bis zu 2 kg, die Sie schnell wieder benötigen. Der Waschgang benötigt mindestens 15 Minuten, kann jedoch aufgrund von verschiedenen Faktoren von den angegebenen Werten abweichen: Wasserdruck, Wasserhärte, Wassereinlasstemperatur, Raumtemperatur, Art und Menge der Wäsche sowie deren Verschmutzungsgrad, das verwendete Waschmittel, ungleichmäßige Beladung, Schwankungen bei der Stromversorgung und ausgewählte Optionen.

• D rücken Sie diese Taste mehrfach, bis das gewünschte Programm angezeigt wird: 15min 20min 30min 40min 50min 60min 70min 80min 90min Aus. Für eine Wäschemenge von 2 kg sollte nicht mehr als 20 g fl üssiges Waschmittel oder Waschpulver verwendet werden, weil ansonsten Waschmittelrückstände auf der Kleidung verbleiben können. TASTE START/ PAUSE Drücken Sie diese Taste, um das laufende Programm anzuhalten und bei nochmaligem Drücken fortzusetzen.

Drücken Sie diese Taste, um Ihre Waschmaschine ein- bzw. wieder auszuschalten. Wenn die Waschmaschine zehn Minuten lang steht, ohne dass irgendeine Taste gedrückt wird, wird die Stromversorgung automatisch ausgeschaltet. Waschbetrieb

WF1804YP-03025D-07_DE.indd Sec5:24WF1804YP-03025D-07_DE.indd Sec5:24 2013-02-14 12:45:042013-02-14 12:45:04Waschbetrieb _25 02 WASCHBETRIEB Kindersicherung Mit der Kindersicherung können Sie die Tasten verriegeln, so dass das von Ihnen eingestellte Waschprogramm nicht verändert werden kann. Aktivieren/Deaktivieren Um die Kindersicherung zu aktivieren/deaktivieren, drücken Sie die Tasten Temperatur und Spülen gleichzeitig drei Sekunden lang. „Kindersicherung “ leuchtet auf, wenn diese Funktion aktiviert wird. Wenn die Kindersicherung aktiviert ist, kann nur noch die Ein/Aus-Taste verwendet werden. Die Kindersicherung bleibt auch nach dem An-/Abschalten des Geräts aktiv, oder nachdem der Netzstecker gezogen und wieder eingesteckt wird. Signalton aus Die Funktion „Ton aus“ können Sie bei jedem Programm wählen. Wenn Sie diese Funktion wählen, wird der Ton bei allen Programmen ausgeschaltet. Selbst wenn der Strom nacheinander an- und ausgeschaltet wird, bleibt die Einstellung erhalten. Aktivieren/Deaktivieren Um den Ton aus- bzw. einzuschalten drücken Sie die Tasten Schleudern und Optionen gleichzeitig drei Sekunden lang. „Ton Aus ” leuchtet auf, wenn diese Funktion aktiviert wird. Programmende Sie können eine Zeit innerhalb von 3 bis 19 Stunden (in Schritten von 1 Stunde) einstellen, mit deren Erreichen das Waschprogramm beendet sein soll. Die angezeigte Stunde gibt an, wann das Waschprogramm endet.

1. Stellen Sie das Waschprogramm für Ihre Wäsche manuell oder mit dem

Programmwahlschalter ein.

2. Drücken Sie die Taste Programmende so oft, bis die gewünschte Verzögerungszeit

3. Drücken Sie die Start/Pause-Taste. Die Anzeige „Programmende ” leuchtet, und die Uhr

läuft, bis die eingestellte Zeit verstrichen ist.

4. Wenn Sie die Programmendevorwahl abbrechen möchten, drücken Sie die Ein/Aus -Taste.

Anschließend schalten Sie die Waschmaschine wieder ein. 3 SEK.3 SEK. WF1804YP-03025D-07_DE.indd Sec5:25WF1804YP-03025D-07_DE.indd Sec5:25 2013-02-14 12:45:052013-02-14 12:45:0526_ Waschbetrieb Schaum aktiv Dank „Schaum Aktiv“ kann sich das Waschmittel gleichmäßig verteilen, wodurch es schneller und tiefer in das Gewebe eindringen kann. Die Schaumbläschen-Funktion steht bei allen Programmen (Ausnahme: Trommel- Reinigung) zur Verfügung und die Verfügbarkeit sieht wie folgt aus: Programm Schaumbläschen- Funktion Abbruch der Schaumbläschen-Funktion Baumwolle, Pflegeleicht, Jeans, Bettdecken, Dunkle Wäsche, Mischwäsche Verfügbar Verfügbar Energie Sparen, Outdoor, Flecken, Wolle, Handwäsche Nicht verfügbar Trommel-Reinigung Nicht verfügbar -

• Die Schaumbläschen-Funktion kann je nach Programm unterschiedlich sein. Schaum Aktiv ist standardmäßig eingestellt. Drücken Sie ein Mal auf die entsprechende Taste, um die Option zu deaktivieren, und drücken Sie sie erneut, um sie wieder zu aktivieren.

1. Öffnen Sie die Gerättür, legen Sie die Wäsche in die Trommel und schließen Sie die Tür.

2. Drücken Sie die Ein/Aus-Taste.

3. Wählen Sie eine Funktion.

4. Geben Sie eine der Wäschemenge angemessene Menge an Waschmittel und Weichspüler in

die entsprechenden Kammern und schließen Sie den Waschmittelbehälter.

• Geben Sie die angemessene Menge an Waschmittel in die WaschmittelkammerKammer und den Weichspüler in die Weichspülerkammer wobei Sie unterhalb der maximalen Einfüllhöhe „A” bleiben sollten

• Ist das Vorwaschprogramm ausgewählt, so geben sie ebenfalls Waschmittel in die entsprechende Kammer

• Verwenden Sie für Flüssigwaschmittel das Fach für Flüssigwaschmittel (beachten sie hierzu den Abschnitt „Flüssigwaschmittel“ auf Seite 30). Geben Sie kein Waschpulver in das Fach für Flüssigwaschmittel.

5. Drücken Sie die Start/Pause-Taste.

• Drücken Sie die Start/Pause-Taste, um mit dem Waschen zu beginnen.

• Die Menge der Wäsche wird automatisch erkannt und die Wäsche gewaschen.

• Nach dem Beginn des Waschvorgangs kann die Schaumbläschen-Funktion nicht mehr hinzugefügt oder ausgewählt werden.

• Mit der angegebenen Waschmittelmenge wird eine ausreichende Menge an Schaumbläschen erzeugt.

• Bitte reinigen Sie regelmäßig die Fremdkörperfalle. Durch regelmäßiges Reinigen wird gewährleistet, dass eine ausreichende Anzahl an Schaumbläschen erzeugt wird.

• Je nach Waschmittel und Wäsche können die Bläschen aufgesaugt werden, wodurch der Eindruck einer kleinen Menge entsteht.

• Obwohl die Bläschen unverzüglich nach dem Beginn de Waschvorgangs erzeugt werden, kann es einige Minuten dauern, bis sie sichtbar werden. Waschbetrieb WF1804YP-03025D-07_DE.indd Sec5:26WF1804YP-03025D-07_DE.indd Sec5:26 2013-02-14 12:45:102013-02-14 12:45:10Waschbetrieb _27 02 WASCHBETRIEB Waschen mit dem Programmwahlschalter Das automatische Fuzzy-Control-Steuerungssystem Ihrer neuen Samsung-Waschmaschine vereinfacht das Waschen erheblich. Wenn Sie ein Waschprogramm auswählen, stellt die Maschine selbsttätig die richtige Waschtemperatur, -zeit und Schleuderdrehzahl ein.

1. Drehen Sie den Wasserhahn für den Wasserzulauf der Waschmaschine auf.

2. Drücken Sie die Ein/Aus-Taste.

3. Öffnen Sie die Gerätetür.

4. Legen Sie die Wäschestücke nacheinander in die Trommel, ohne diese zu überladen.

5. Schließen Sie die Gerätetür.

6. Geben Sie Waschmittel, Weichspüler und ggf. Waschmittel für die Vorwäsche in die

entsprechenden Waschmittelkammern. Eine Vorwäsche ist nur bei den Waschprogrammen Baumwolle, Pflegeleicht, Jeans, Bettdecken, Dunkle Wäsche, Mischwäsche, Flecken. Ein Vorwaschgang ist nur bei starker Verschmutzung der Wäsche erforderlich.

7. Wählen Sie mit dem Programmwahlschalter das für Ihre jeweilige Wäsche geeignete

Waschprogramm: Baumwolle, Pflegeleicht, Jeans, Bettdecken, Dunkle Wäsche, Mischwäsche, Trommelreinigung, Energie Sparen, Outdoor, Flecken, Wolle, Handwäsche. Ein Vorwaschgang ist nur bei starker Verschmutzung der Wäsche erforderlich.

8. Sie können jetzt mit den entsprechenden Tasten die Waschtemperatur, die Anzahl der

Spülgänge, die Schleuderdrehzahl und die Programmendezeit eingeben.

9. Drücken Sie die Start/Pause-Taste, um den Waschvorgang zu starten. Programmanzeige

leuchtet, und die noch verbleibende Waschzeit für den Waschgang wird im Display angezeigt. Pausenoption In den ersten 5 Minuten eines Waschprogramms können Sie noch Wäschestücke hinzugeben/ herausnehmen.

1. Drücken Sie die Start/Pause-Taste, um die Tür zu entriegeln.

Die Tür kann nicht geöffnet werden, wenn das Wasser zu HEISS oder der Wasserstand zu HOCH ist.

2. Schließen Sie die Tür, und drücken Sie die Start/Pause-Taste, um den Waschvorgang

wieder zu starten. Nach Beendigung des Waschvorgangs: Nach Beendigung des Waschvorgangs zeigt das Display 5 Minuten lang „Ende“ an. Dann wird das Gerät automatisch abgeschaltet.

1. Öffnen Sie die Gerätetür.

2. Nehmen Sie die Wäsche aus der Waschtrommel.

WF1804YP-03025D-07_DE.indd Sec5:27WF1804YP-03025D-07_DE.indd Sec5:27 2013-02-14 12:45:102013-02-14 12:45:1028_ Waschbetrieb Mit manuellen Einstellungen waschen Sie können die Einstellungen für den Waschvorgang auch manuell wählen, ohne den Programmwahlschalter zu verwenden.

1. Drehen Sie den Wasserhahn am Wasserzulauf auf.

2. Drücken Sie die Ein/Aus -Taste der Waschmaschine.

3. Öffnen Sie die Gerätetür.

4. Legen Sie die Wäschestücke nacheinander in die Trommel, ohne diese zu überladen.

5. Schließen Sie die Gerätetür.

6. Geben Sie Waschmittel, Weichspüler und ggf. Waschmittel für die Vorwäsche in die

entsprechenden Waschmittelkammern.

7. Drücken Sie die Taste Temperatur. (Kaltwasser, 30 ˚C, 40 ˚C, 60 ˚C oder 95 ˚C)

8. Drücken Sie die Taste Spülen, um die gewünschte Anzahl von Spülgängen einzustellen.

Es können maximal fünf Spülgänge durchgeführt werden. Das Waschprogramm wird entsprechend verlängert.

9. Drücken Sie die Taste Schleudern, um die Schleuderdrehzahl einzustellen.

Mit der Spülstoppfunktion können Sie Wäsche nass aus der Maschine nehmen.

10. Drücken Sie die Taste Programmende so oft, bis die gewünschte Endezeit angezeigt wird

(Verzögerung von 3 bis 19 Stunden in Schritten von 1 Stunde). Die angezeigte Stunde gibt an, wann das Waschprogramm endet.

11. Drücken Sie die Start/Pause-Taste, um den Waschvorgang zu starten.

WASCHHINWEISE Beachten Sie die folgenden Hinweise, wenn Sie sauberste Wäsche und bei geringstem Verbrauch erreichen möchten. Kontrollieren Sie immer das Etikett in der Kleidung, ehe Sie waschen. Sortieren und waschen Sie die Wäsche nach folgenden Kriterien:

• Pflegetikett: Sortieren Sie die Wäsche nach Gewebeart in Baumwolle, Mischgewebe, Synthetik, Seide, Wolle und Viskose.

• Farbe: Trennen Sie weiße Wäsche von der Buntwäsche. Waschen Sie neue Buntwäsche separat.

• Größe: Wenn Sie Wäschestücke unterschiedlicher Größe zusammen waschen, verbessert sich die Waschwirkung.

• Empfindlichkeit: Waschen Sie empfindliche Textilien (z. B. reine Schurwolle, Gardinen und Seide) separat, und stellen Sie dazu das Waschprogramm für Feinwäsche ein. Überprüfen Sie vor dem Waschen die Etiketten mit den Pflegesymbolen an den Wäschestücken. Eine Erklärung der Pflegesymbole finden Sie im Anhang. Entleeren Sie die Taschen Leeren Sie vor dem Waschen die Taschen in Ihren Wäschestücken. Kleine, unregelmäßig geformte Objekte wie Münzen, Messer, Nadeln und Briefklammern können Schäden an Ihrer Waschmaschine verursachen. Waschen Sie keine Kleidung mit großen Schnallen, Knöpfen oder anderen schweren Metallapplikationen. Metall an der Kleidung kann Ihre Wäsche wie auch die Trommel beschädigen. Ziehen Sie Kleidungsstücke mit Knöpfen oder Stickereien auf links, ehe Sie sie waschen. Falls die Reißverschlüsse von Hosen und Jacken beim Waschen geöffnet sind, kann der Schleuderkorb beschädigt werden. Schließen Sie Reißverschlüsse vor dem Waschen. Kleidungsstücke mit langen Bändern können sich mit anderen Wäschestücken verdrehen und sie beschädigen. Vergessen Sie nicht, solche Bänder vor dem Waschen zu befestigen. Vorwäsche bei Baumwollgeweben Ihre neue Waschmaschine, in Verbindung mit einem modernen Vollwaschmittel eingesetzt, erzielt perfekte Waschergebnisse und spart zugleich Energie, Zeit, Wasser und Waschmittel. Bei besonders stark verschmutzten Wäschestücken aus Baumwolle empfiehlt es sich jedoch, das Vorwaschprogramm zusammen mit einem enzymhaltigen Waschmittel zu verwenden. Waschbetrieb WF1804YP-03025D-07_DE.indd Sec5:28WF1804YP-03025D-07_DE.indd Sec5:28 2013-02-14 12:45:102013-02-14 12:45:10Waschbetrieb _29 02 WASCHBETRIEB Bestimmen der Füllmenge Überladen Sie die Waschmaschine nicht, da die Wäsche ansonsten nicht richtig sauber ist. Die folgende Tabelle enthält Angaben zur Füllmenge für verschiedene Gewebearten. Gewebeart Füllmenge Modell WF1804 / WF1802WF1814 / WF1812WF1704 / WF1702WF1714 / WF1712 Baumwolle - leicht bis durchschnittlich verschmutzt - stark verschmutzt 8,0 kg 7,0 kg Pfl egeleicht 3,0 kg 3,0 kg Jeans 3,0 kg 3,0 kg Bettdecken 2,0 kg 2,0 kg Outdoor 2,0 kg 2,0 kg Wolle 2,0 kg 2,0 kg

• Wenn die Waschtrommel ungleichmäßig gefüllt ist (“UE” leuchtet im Display), verteilen Sie die Wäsche neu. Wenn die Waschtrommel ungleichmäßig gefüllt ist, kann sich die Schleuderwirkung verschlechtern.

• Beim Waschen von Bettwäsche oder Decken kann sich die Waschdauer verlängern oder die Schleuderwirkung verschlechtern.

• Für Bettwäsche und Decken beträgt die empfohlene Beladung maximal 2,0 kg. Vergessen Sie nicht, Büstenhalter (sofern waschbar) in ein Waschnetz (nicht mitgeliefert) zu legen.

• Das Metall im Büstenhalter könnte brechen und die Wäsche beschädigen. Deshalb sollten Sie diese stets in einem Waschnetz in die Trommel geben.

• Kleine und leichte Wäschestücke wie Strümpfe, Handschuhe, Damenstrümpfe und Taschentücher können sich im Bereich der Trommelklappe verfangen. Deshalb sollten Sie diese in einem Waschnetz in die Trommel geben. Waschen Sie das Waschnetz nicht allein und ohne Wäsche in der Maschine. Dies kann übermäßige Vibrationen verursachen, durch die die Maschine in Bewegung geraten kann, sodass Unfall- oder Verletzungsgefahr entsteht.

WASCHMITTEL UND ZUSÄTZE

Geeignete Waschmittel Wählen Sie das geeignete Waschmittel nach folgenden Gesichtspunkten aus: Gewebeart (Baumwolle, Synthetik, Feinwäsche, Wolle), Farbe, Waschtemperatur und Verschmutzungsgrad. Verwenden Sie stets speziell für Waschmaschinen entwickeltes Waschmittel mit geringer Schaumbildung. Befolgen Sie die Anweisungen des Waschmittelherstellers in Bezug auf das Gesamtgewicht der zu waschenden Schmutzwäsche, sowie des Verschmutzungs- und Wasserhärtegrads in Ihrer Gegend. Im Zweifelsfall kann das Wasserwerk darüber Auskunft geben, welchen Härtegrad das Wasser hat. Verwenden Sie kein verhärtetes Waschmittel, da solches auch nach dem Spülen noch zurückbleiben kann. Dadurch kann es passieren, dass die Waschmaschine nicht richtig spült oder das der Abfluss verstopft. Bitte beachten sie bei der Verwendung des Wollprogramms Folgendes:

• Verwenden Sie nur neutrales Waschmittel für das Reinigen von Wolle.

• Beim Einsatz von Waschpulver können Rückstände davon auf der Wäsche verbleiben und das Material (Wolle) beschädigen. VORSICHT WF1804YP-03025D-07_DE.indd Sec5:29WF1804YP-03025D-07_DE.indd Sec5:29 2013-02-14 12:45:102013-02-14 12:45:1030_ Waschbetrieb Waschbetrieb Waschmittelbehälter Ihre Waschmaschine verfügt über getrennte Kammern für Waschmittel und Weichspüler. Geben Sie die Waschzusätze in die richtigen Kammern, ehe Sie Ihre Waschmaschine starten. Öffnen Sie den Waschmittelbehälter NICHT, wenn die Waschmaschine läuft.

1. Ziehen Sie den Waschmittelbehälter links von der

Bedieneinheit heraus.

2. Geben Sie die empfohlene Waschmittelmenge direkt in

die Waschmittelkammer , ehe Sie die Waschmaschine starten.

3. Geben Sie die empfohlene Menge Weichspüler in die

Weichspülerkammer , sofern erforderlich. Geben Sie in das Weichspülerfach (

kein Waschpulver/ fl üssiges Waschmittel.

4. Geben Sie bei einem Programm mit Vorwäsche

die empfohlene Waschmittelmenge direkt in die Vorwaschmittelkammer

Wenn Sie große Wäschestücke waschen, dürfen Sie die folgenden Waschmittelarten NICHT verwenden.

• Waschmittel mit Ball und Netz Konzentrierte oder dickflüssige Weichspüler und Conditioner müssen mit etwas Wasser verdünnt werden, bevor sie in den Behälter gefüllt werden können (verhindert ein Blockieren des Überlaufs). Achten Sie darauf, dass der Weichspüler nicht ausläuft, wenn Sie den Waschmittelbehälter schließen, nachdem Sie Weichspüler in das Spülerfach gegeben haben . Flüssigwaschmittel (ausgewählte Modelle) Um Flüssigwaschmittel zu verwenden, stellen Sie das Flüssigwaschmittelfach in den Hauptwäschebereich des Waschmittelbehälters und gießen Sie das Flüssigwaschmittel in das Flüssigwaschmittelfach.

• Überschreiten Sie nicht die MAXIMALE Einfüllhöhe.

• Wenn Sie Waschpulver verwenden, nehmen Sie das Flüssigwaschmittelfach aus dem Waschmittelbehälter. Waschpulver kann nicht aufgelöst werden, solange sich das Flüssigwaschmittelfach im Waschmittelbehälter befi ndet.

• Nach einem Waschvorgang verbleibt möglicherweise etwas Flüssigwaschmittel in dem Fach. VORSICHTFach für Flüssigwaschmittel MAX WF1804YP-03025D-07_DE.indd Sec5:30WF1804YP-03025D-07_DE.indd Sec5:30 2013-02-14 12:45:112013-02-14 12:45:11Reinigung und Pfl ege Ihrer Waschmaschine _31

03 REINIGUNG UND PFLEGE

Reinigung und Pfl ege Ihrer Waschmaschine Durch gute Pflege Ihrer Waschmaschine verbessern Sie ihre Leistung, vermeiden unnötige Reparaturen und verlängern ihre Lebensdauer. TROMMEL-REINIGUNG Dieses Programm führt eine Selbstreinigung durch, bei der Rückstände im Innern der Waschmaschine entfernt werden. 1. Drücken Sie die Ein/Aus-Taste.2. Drehen Sie den Programmwahlschalter auf das Programm „Trommel-Reinigung“.• Sie können nur die Funktion „Programmende“ verwenden.• Die Wassertemperatur während der Trommelreinigung beträgt 70 °C.Diese Temperatur kann nicht geändert werden.• Wird Wäsche in die Maschine gegeben, so wird automatisch das Programm für Baumwolle mit 30 °C und mittlerem Wasserstand eingestellt.3. Geben Sie die entsprechende Menge Reinigungsmittel in die Waschmittelkammer und schließen Sie den Waschmittelbehälter (wenn Sie die Trommel mit einem Reinigungsmittel säubern möchten).• Achten Sie darauf, zum Reinigen der Trommel nur das empfohlene Reinigungsmittel zu verwenden.• Es gibt solche Reinigungsmittel als Pulver und als Flüssigkeit . Flüssige Reinigungsmittel können nur in Verbindung mit dem Flüssigwaschmittelfach (Zubehör) verwendet werden.4. Drücken Sie die Start/Pause-Taste.

• Wenn Sie die Start/Pause-Taste drücken, beginnt das Trommelreinigungs-Programm.
• Mit der Trommelreinigung können Sie die Trommel aber auch ohne Reinigungsmittel reinigen.• Verwenden Sie die Trommelreinigung nie, wenn Wäsche in der Waschmaschine ist. Dies kann zu Schäden am Stoff oder zu einem Problem mit der Waschmaschine führen.• Verwenden Sie bei der Trommelreinigung niemals normales Waschmittel.• Verwenden Sie nur 1/10 der Menge des Trommelreinigers, die vom Hersteller des Mittels empfohlen wird.• Da Chlorbleiche das Gerät verfärben kann, achten Sie darauf, nur Sauerstoffbleiche zu verwenden.• Reinigungspulver: Verwenden Sie nur ein [Reinigungspulver] oder ein [Trommelreinigungsmitt el].
• Flüssiges Reinigungsmittel: Verwenden Sie nur ein [Reinigungsfl üssigkeit mit Sauerstoffbleiche] oder ein [Trommelreinigungsmittel].VORSICHT WF1804YP-03025D-07_DE.indd Sec6:31WF1804YP-03025D-07_DE.indd Sec6:31 2013-02-14 12:45:112013-02-14 12:45:1132_ Reinigung und Pfl ege Ihrer Waschmaschine Die Alarmfunktion der Trommelreinigung

• Wenn nach einer Wäsche auf dem Display die Anzeige „Trommelreinigung“ leuchtet, bedeutet dies, dass eine Trommelreinigung erforderlich ist. Nehmen Sie in diesem Fall die Wäsche aus der Waschmaschine, schalten Sie die Stromversorgung ein und reinigen Sie die Trommel mit dem Trommelreinigungsprogramm.

• Wenn Sie die Trommelreinigung nicht durchführen, erlöscht die Anzeige „Trommelreinigung“ im Display geht aus . Allerdings leuchten die Anzeige „Trommelreinigung“ im Display nach zwei Wäschen wieder auf. Dies führt jedoch zu keinen Problemen mit der Waschmaschine.

• Obwohl der Hinweis auf die Trommelreinigung im Allgemeinen etwa einmal im Monat erscheint, kann sich die Häufi gkeit je nach Anzahl der Wäschen unterscheiden.

• Reinigen Sie die Fremdkörperfalle, im Falle eines Alarms (siehe „Reinigen der Fremdkörperfalle“ auf Seite 34). Andernfalls kann die Leistung der Schaumbläschen-Funktion eingeschränkt werden.

WASSER ABLASSEN ÜBER DEN NOTABLAUF

1. Ziehen Sie den Netzstecker der Waschmaschine ab.

2. Öffnen Sie den Filterverschluss, indem Sie ihn nach unten

drücken und dann am Griff ziehen.

3. Ziehen Sie den Deckel für die Notfallentleerung heraus.

4. Halten Sie den Deckel am Ende des Notfallablaufs

und ziehen Sie diesen dann ca. 15 cm heraus.

5. Lassen Sie das gesamte Wasser in ein Auffanggefäß

laufen. Es kann mehr Restwasser vorhanden sein, als Sie denken. Stellen Sie eine größere Schlüssel parat.

6. Setzen Sie den Deckel und den Schlauch für die

Notfallentleerung wieder ein.

7. Schließen Sie die Abdeckung der Fremdkörperfalle

wieder. Reinigung und Pfl ege Ihrer Waschmaschine Abdeckung der Fremdkörperfalle Notablaufkappe Notablaufschlauch WF1804YP-03025D-07_DE.indd Sec6:32WF1804YP-03025D-07_DE.indd Sec6:32 2013-02-14 12:45:112013-02-14 12:45:11Reinigung und Pfl ege Ihrer Waschmaschine _33

03 REINIGUNG UND PFLEGE

WASCHMITTELBEHÄLTER UND EINSCHUB REINIGEN

1. Drücken Sie den Entriegelungshebel im

Inneren des Waschmittelbehälters, und ziehen Sie den Waschmittelbehälter heraus.

2. Entfernen Sie das Spülerfach und das Fach

für Flüssigwaschmittel (Option) aus dem Waschmittelbehälter.

3. Waschen Sie alle Teile unter fließendem Wasser.

4. Reinigen Sie die Kammern des Waschmittelbehälters mit

einer alten Zahnbürste.

5. Setzen Sie das Spülerfach und das Fach für

Flüssigwaschmittel (Option) wieder ein, indem Sie sie in den Waschmittelbehälter schieben.

6. Schieben Sie den Waschmittelbehälter wieder in die

7. Zum Entfernen von Waschmittelresten lassen Sie bei leerer

Trommel das Spülprogramm durchlaufen. Entriegelungshebel Fach für Flüssigwaschmittel (Option) Trennwand für Flüssigwaschmittel WF1804YP-03025D-07_DE.indd Sec6:33WF1804YP-03025D-07_DE.indd Sec6:33 2013-02-14 12:45:132013-02-14 12:45:1334_ Reinigung und Pfl ege Ihrer Waschmaschine Reinigung und Pfl ege Ihrer Waschmaschine

FREMDKÖRPERFALLE REINIGEN

Wir empfehlen, die Fremdkörperfalle fünf oder sechs Mal pro Jahr zu reinigen bzw. wenn die Fehlermeldung “5E” im Display angezeigt wird: (Siehe „Notfall-Abpumpen“ auf der vorigen Seite.) Bevor der Schmutzfi lter gereinigt wird, muss unbedingt der Netzstecker aus der Netzsteckdose gezogen werden.

1. Entfernen Sie zuerst das restliche Wasser (siehe „Notfall-

Abpumpen“ auf Seite 32). Wenn Sie die Fremdkörperfalle entfernen, ohne zuvor das restliche Wasser abzulassen, kann das Wasser heraustropfen.

2. Öffnen Sie die Abdeckung der Fremdkörperfalle mit Hilfe

einer Münze oder eines Schlüssels.

3. Falls erforderlich, lassen Sie noch in der Waschmaschine

befi ndliches Wasser wie oben beschrieben (”Wasser ablassen über den Notablauf”) ab.

4. Schrauben Sie die Fremdkörperfalle heraus.

5. Reinigen Sie die Fremdkörperfalle, und entfernen Sie

etwaige Fremdkörper. In der Waschmaschine befindet sich hinter der Fremdkörperfalle das Propellerrad der Absaugpumpe. Stellen Sie sicher, dass dieses Rad nicht blockiert ist.

6. Schrauben Sie die Fremdkörperfalle wieder ein.

7. Setzen Sie die Abdeckung der Fremdkörperfalle wieder ein.

Nehmen Sie die Fremdkörperfalle nicht bei laufender Maschine heraus, andernfalls kann heißes Wasser aus der Maschine ausströmen.

• Achten Sie darauf, dass die Fremdkörperfalle nach der Reinigung wieder eingesetzt wird. Wenn die Fremdkörperfalle ausgebaut ist, kann die Funktion der Waschmaschine gestört sein und es kann Wasser austreten.

• Die Fremdkörperfalle muss nach der Reinigung wieder genau so eingesetzt werden, wie sie ursprünglich installiert war.

AUSSENFLÄCHEN DER WASCHMASCHINE REINIGEN

1. Wischen Sie die Außenflächen und das Bedienfeld der Waschmaschine mit einem

angefeuchteten weichen Lappen ab. Verwenden Sie keine scheuernden Reinigungsmittel.

2. Wischen Sie mit einem trockenen weichen Lappen nach.

3. Gießen Sie kein Wasser auf bzw. über die Waschmaschine.

Deckel der Fremdkörperfalle VORSICHTVORSICHT WF1804YP-03025D-07_DE.indd Sec6:34WF1804YP-03025D-07_DE.indd Sec6:34 2013-02-14 12:45:132013-02-14 12:45:13Reinigung und Pfl ege Ihrer Waschmaschine _35 04 FEHLERSUCHE

SIEB AM WASSERZULAUF REINIGEN

Wir empfehlen, das Filtergitter für den Wasserschlauch mindestens einmal pro Jahr zu reinigen bzw. wenn die Fehlermeldung “4E” im Display angezeigt wird:

1. Drehen Sie den Wasserhahn am Wasserzulauf der Waschmaschine zu.

2. Lösen Sie die Schraubverbindung des Wasserzufuhrschlauchs an der Rückseite der

Waschmaschine. Verschließen Sie den Schlauch mit einem Tuch, damit nicht aufgrund des Luftdrucks Wasser aus dem Schlauch spritzt.

3. Greifen Sie das Sieb im Zulaufanschluss der Waschmaschine mit einer Flachzange, und

ziehen Sie es vorsichtig heraus. Spülen Sie es unter fließendem Wasser so lange ab, bis es ganz sauber ist. Reinigen Sie auch die Innen- und Außenseite des Zulaufanschlusses.

4. Schieben Sie das Sieb wieder in den Zulaufanschluss.

5. Schrauben Sie den Wasserzufuhrschlauch wieder am Zulaufanschluss fest

6. Drehen Sie den Hahn der Wasserzufuhr auf, und stellen Sie sicher, dass der Anschluss dicht

WENN DIE WASCHMASCHINE EINGEFROREN IST

Falls die Temperatur am Aufstellort der Waschmaschine so weit gefallen ist, dass Restwasser in der Maschine gefroren ist, gehen Sie wie folgt vor:

1. Ziehen Sie den Netzstecker der Waschmaschine aus der Steckdose.

2. Gießen Sie warmes Wasser auf den Anschluss am Wasserzulauf, um den

Wasserzufuhrschlauch lösen zu können.

3. Nehmen Sie den Wasserzufuhrschlauch ab, und legen Sie ihn in warmes Wasser.

4. Gießen Sie warmes Wasser in die Waschmaschinentrommel, und lassen Sie es 10 Minuten

5. Schließen Sie den Wasserzufuhrschlauch wieder an die Waschmaschine und den

Wasserzulauf an. Überprüfen Sie, ob Wasserzufuhr und Wasserableitung normal funktionieren.

LAGERN DER WASCHMASCHINE

Wenn Sie Ihre Waschmaschine für längere Zeit lagern müssen, entleeren Sie sie zunächst und lösen alle Anschlüsse vollständig. Waschmaschinen können beschädigt werden, wenn die Schläuche und inneren Bauteile der Maschine vor längerer Lagerung nicht entleert werden.

1. Wählen Sie das Schnell programm und geben Sie Bleichmittel in die entsprechende Kammer

des Waschmittelbehälters. Lassen Sie dieses Programm ohne Wäsche durchlaufen.

2. Drehen Sie den Wasserhahn am Wasserzulauf der Waschmaschine zu und lösen Sie den

Wasserzufuhrschlauch.

3. Ziehen Sie den Stecker der Waschmaschine aus der Steckdose, und lassen Sie die Tür der

Waschmaschine geöffnet, damit die Luft in der Trommel zirkulieren kann. Wenn Sie Ihre Waschmaschine bei Temperaturen unter dem Gefrierpunkt gelagert haben, lassen Sie eventuelle Wasserrückstände in der Waschmaschine tauen, ehe Sie sie verwenden. WF1804YP-03025D-07_DE.indd Sec6:35WF1804YP-03025D-07_DE.indd Sec6:35 2013-02-14 12:45:142013-02-14 12:45:1436_ Fehlersuche und Fehlercodes Fehlersuche und Fehlercodes

Nicht startet • Stellen Sie sicher, dass die Waschmaschine an eine Steckdose angeschlossen ist.

• Stellen Sie sicher, dass die Gerätetür fest geschlossen ist.

• Stellen Sie sicher, dass der Wasserhahn am Wasserzulauf aufgedreht ist.

• Stellen Sie sicher, dass die Start- und Pausentaste gedrückt wurde. Kein Wasser oder nicht genug Wasser bekommt

• Drehen Sie den Wasserhahn am Wasserzulauf ganz auf.

• Stellen Sie sicher, dass der Zuwasserschlauch nicht eingefroren ist.

• Beseitigen Sie Knicke im Wasserzufuhrschlauch.

• Reinigen Sie das Sieb am Wasserzufuhrschlauch. Nach dem Ende des Waschvorgangs Waschmittelreste am Waschmittelbehälter aufweist

• Stellen Sie sicher, dass die Waschmaschine mit ausreichendem Wasserdruck läuft.

• Achten Sie darauf, dass das Waschmittel in die Mitte des Waschmittelbehälters gefüllt wird. Vibriert oder zu geräuschvoll läuft

• Stellen Sie sicher, dass die Waschmaschine gerade steht. Falls die Stellfl äche uneben ist, können Sie die Stellfüße an der Waschmaschine entsprechend regulieren.

• Stellen Sie sicher, dass alle Transportsicherungen entfernt wurden.

• Stellen Sie sicher, dass die Waschmaschine keine anderen Geräte oder Gegenstände berührt.

• Stellen Sie sicher, dass die Wäsche in der Trommel gleichmäßig verteilt ist. Das Wasser wird nicht abgepumpt, oder es wird nicht geschleudert

• Stellen Sie sicher, dass der Wasserabfluss-Schlauch nicht geknickt ist oder zusammen gedrückt wird.

• Stellen Sie sicher, dass die Fremdkörperfalle nicht verstopft ist. Die Tür ist verriegelt und lässt sich nicht öffnen.

• Vergewissern Sie sich, dass das gesamte Wasser aus der Trommel abgelaufen ist.

• Warten Sie, bis das Licht der Türsicherung erloschen ist. Das Licht der Türsicherung erlischt, nachdem das Wasser abgelaufen ist. Die Absaugpume macht ein ungewöhnliches Geräusch.

• Prüfen Sie, ob die Absaugpumpe durch Fusseln oder Schmutz blockiert wird. Reinigen Sie die Fremdkörperfalle, um Störgeräusche zu verringern. Wenn das Problem fortbesteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum. WF1804YP-03025D-07_DE.indd Sec7:36WF1804YP-03025D-07_DE.indd Sec7:36 2013-02-14 12:45:142013-02-14 12:45:14Fehlersuche und Fehlercodes _37 04 FEHLERSUCHE FEHLERCODES Bei Störungen Ihrer Waschmaschine wird ein Fehlercode im Display angezeigt. Schlagen Sie in solchen Fällen in dieser Tabelle nach und probieren Sie die empfohlene Lösung aus, ehe Sie den Kundendienst anrufen.

• Stellen Sie sicher, dass die Gerätetür fest geschlossen ist.

• Achten Sie darauf, dass Sie keine Wäsche in der Gerätetür einklemmen.

• Stellen Sie sicher, dass der Wasserhahn am Wasserzulauf aufgedreht ist.

• Überprüfen Sie den Wasserdruck.

• Reinigen Sie die Fremdkörperfalle.

• Stellen Sie sicher, dass der Wasserabfluss-Schlauch ordnungsgemäß angeschlossen ist.

• Die Wäsche ist ungleichmäßig in der Trommel verteilt. Wäsche neu verteilen. Wenn nur ein einzelnes Wäschestück, z. B. ein Bademantel oder Jeansstoff, gewaschen wird, ist das Ergebnis des letzten Schleudergangs möglicherweise nicht zufrieden stellend, und der Fehlercode „UE“ wird im Display angezeigt. cE/3E

• Setzen Sie sich mit dem Kundendienst in Verbindung. Sud

• Erscheint, wenn übermäßige Schaumbildung erkannt wird. Die Anzeige leuchtet weiter, während der Schaum entfernt wird. Wenn der Schaum entfernt ist, wird der normale Zyklus fortgesetzt (dies ist ein normaler Vorgang; es handelt sich um einen Fehler, der Sensorstörungen verhindern soll).

• Bei Spannungsschwankungen wird der Waschzyklus unterbrochen, um die elektrischen Teile zu schützen.

• Sobald die korrekte Spannung wieder anliegt, wird der Waschzyklus automatisch fortgesetzt. Bei Codes, die nicht oben aufgeführt sind, oder wenn die empfohlene Lösung nicht weiterhilft, setzen Sie sich bitte mit dem Samsung Kundendienst oder Ihrem Fachhändler in Verbindung. WF1804YP-03025D-07_DE.indd Sec7:37WF1804YP-03025D-07_DE.indd Sec7:37 2013-02-14 12:45:142013-02-14 12:45:1438_ Kalibrierung der Waschmaschine Kalibrierung der Waschmaschine KALIBRIERUNGSMODUS Die Samsung-Waschmaschine erkennt das Wäschegewicht automatisch. Damit die Gewichtserkennung genau arbeiten kann, führen Sie nach der Installation eine Kalibrierung durch. Die Kalibrierung starten Sie folgendermaßen:

1. Leeren Sie die Trommel vollständig, und schalten Sie das Gerät aus.

2. Halten Sie die Tasten Temperatur und Programmende gedrückt, und drücken Sie gleichzeitig die

Taste Ein/Aus. Anschließend wird die Waschmaschine eingeschaltet.

3. Drücken Sie die Taste Start/Pause, um den „Kalibrierungsmodus“ zu aktivieren.

4. Die Trommel dreht sich jeweils etwa 3 Minuten im und gegen den Uhrzeigersinn.

5. Nach Abschluss des „Kalibrierungsmodus“ erscheint die Anzeige „End (En)“ (Ende) im Display, und die

Waschmaschine wird automatisch ausgeschaltet. Die Waschmaschine ist nun einsatzbereit. WF1804YP-03025D-07_DE.indd Sec7-1:38WF1804YP-03025D-07_DE.indd Sec7-1:38 2013-02-14 12:45:142013-02-14 12:45:14Übersicht über die Waschprogramme _39 06 WASCHPROGRAMME Übersicht über die Waschprogramme

ÜBERSICHT ÜBER DIE WASCHPROGRAMME

( bei Bedarf) PROGRAMMMax. Wäschemenge (kg) Waschmittel Max Temperatur

40 1200 1200Mischwäsche 4,0 3,0

95 1400 1200Wolle 2,0 2,0-Ja 40 800 800Handwäsche 2,0 2,0-Ja 40 400 400PROGRAMM Schaum aktivProgrammen- Schnellpro-grammLeichtbü- geln Intensiv EinweichenWaschzeit(min)Baumwolle Pfl egeleicht

1. Mit Vorwäsche verlängert sich ein Waschprogramm um etwa 15 Minuten.

2. Die Programmdauer wurde entsprechend der Norm IEC 60456 / EN 60456 ermittelt.

Führen Sie die Kalibrierung nach der Installation durch (siehe Seite 38).

3. Da die in der Tabelle oben angegebenen Werte z. T. von Bedingungen wie Wasserdruck, -temperatur,

Wäschemenge und -art abhängen, können je nach den vorliegenden Bedingungen leicht abweichende Werte auftreten.

4. Bei aktivierter Intensivwäsche wird die Dauer jedes Programms verlängert.

WF1804YP-03025D-07_DE.indd Sec8:39WF1804YP-03025D-07_DE.indd Sec8:39 2013-02-14 12:45:142013-02-14 12:45:1440_ Anhang Anhang

ERKLÄRUNG DER PFLEGESYMBOLE

Die folgenden Symbole sind Pflegehinweise für Bekleidung. Es gibt die folgenden vier Symbole (gleiche Reihenfolge): Waschen, Bleichen, Trocknen und Bügeln und ggf. Reinigungshinweise. Die Verwendung dieser Symbole gewährleistet die Einheitlichkeit zwischen den verschiedenen Bekleidungsherstellern von inländischer und importierter Bekleidung. Befolgen Sie die Pflegehinweise des Etiketts, um die Lebensdauer Ihrer Bekleidung zu maximieren und Probleme beim Waschen zu vermindern. Normalwaschgang Bügeln bei max. 100 ˚C Schonwaschgang Nicht bügeln Waschen bei 95 ˚C Chemische Reinigung mit allen Lösungsmittel möglich Waschen bei 60 ˚C Chemische Reinigung mit Perchlorethylen, Feuerzeugbenzin, reinem Alkohol oder R113 Waschen bei 40 ˚C Chemische Reinigung mit Kerosin, reinem Alkohol oder R113 Waschen bei 30 ˚C Keine chemische Reinigung möglich Handwäsche Liegend trocknen Nicht waschen (nur chemische Reinigung) Kann zum Trocknen aufgehängt werden Chlorbleiche möglich Zum Trocknen auf einen Kleiderbügel hängen Chlorbleiche nicht möglich Trocknen im Wäschetrockner mit normaler Temperatureinstellung Bügeln bei max. 200 ˚C Trocknen im Wäschetrockner mit reduzierter Temperatureinstellung Bügeln bei max. 150 ˚C Nicht im Trockner trocknen

ENTSORGUNG VON ALTGERÄTEN

• Dieses Gerät ist aus wieder verwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von Altgeräten die geltenden Normen und Gesetze. Schneiden Sie das Netzkabel durch, damit die Waschmaschine nicht mehr an eine Stromquelle angeschlossen werden kann. Entfernen Sie die Gerätetür, um zu verhindern, dass spielende Kinder sich versehentlich in der Trommel einschließen.

• Überschreiten Sie nicht die auf den Waschmittelpackungen angegebene empfohlene Waschmittelmenge.

• Verwenden Sie nur dann Fleckentferner und Bleichmittel, wenn es unbedingt notwendig ist.

• Waschen Sie möglichst immer die volle für das jeweilige Waschprogramm angegebene Wäschemenge. Auf diese Weise sparen Sie Wasser und Strom. KONFORMITÄTSHINWEISE Das Gerät entspricht den europäischen Sicherheitsnormen sowie der EG-Richtlinie 93/68 und der Norm EN

Gemäß der delegierten Verordnung (EU) Nr. 1061/2010 Samsung ModellnameWF1804Y/WF1814YWF1804W/WF1814W WF1802Y/WF1812YWF1802W/WF1812WNennkapazität kg 8Energieeffi zienzklasseA+++ (höchste Effi zienz) bis D (geringste Effi zienz) A+++ A+++EnergieverbrauchJährlicher Energieverbrauch (AE_C) kWh/Jahr195 195Energieverbrauch (E_t.60) im Programm Baumwolle 60 °C bei vollständiger Befüllung kWh 1,14 1,14Energieverbrauch (E_t.60.1/2) im Programm Baumwolle 60 °C bei Teilbefüllung kWh 0,77 0,77Energieverbrauch (E_t.40.1/2) im Programm Baumwolle 40 °C bei Teilbefüllung kWh 0,57 0,57Gewichtete Leistungsaufnahme in ausgeschaltetem Zustand (P_o) W0,45 0,45Gewichtete Leistungsaufnahme im eingeschalteten Ruhezustand (P_I) W Jährlicher Wasserverbrauch (AW_c) Liter/Jahr10800 10800Schleudereffi zienzklasse A (höchste Effi zienz) bis G (geringste Effi zienz) BB Maximale Schleuderdrehzahl U/min. 1400 1200 Restfeuchtigkeit %53 53 die Informationen auf dem Etikett und dem Datenblatt beziehen sich auf die ProgrammeBaumwolle 60˚C und 40˚C + Intensiv + Eco Bubble Programmdauer des StandardprogrammsBaumwolle 60˚C bei vollständiger Befüllung Min.219 218Baumwolle 60˚C bei Teilbefüllung Min.163 163Baumwolle 40˚C bei Teilbefüllung Min.156 156Dauer des eingeschalteten Ruhezustands Min. Luftschallemissionen Waschen dB (A) re 1 pW 61 61 Schleudern dB (A) re 1 pW 78 78 Maße GeräteabmessungenHöhe mm Breite mm Tiefe

Nettogewicht kg70 69Bruttogewicht kg72 71Verpackungsgewicht kg Wasserdruck kPa 50-800StromanschlussSpannung V 220-240Leistungsaufnahme W 2000-2400Netzfrequenz Hz 50Name des Lieferanten Samsung Electronics Co., Ltd.

1. Der jährliche Energieverbrauch wird auf der Grundlage von 220 Standardwaschgängen im Baumwollprogramm bei 60 °C und

40°C bei Voll- und Teilbefüllung sowie des Verbrauchs im ausgeschalteten und im Ruhezustand errechnet. Der tatsächliche Energieverbrauch ist abhängig vom verwendeten Gerät.

2. Der jährliche Wasserverbrauch wird auf der Grundlage von 220 Standardwachsgängen im Baumwollprogramm bei 60 °C und

40 °C mit vollständiger und teilweiser Befüllung errechnet. Der tatsächliche Wasserverbrauch ist abhängig vom verwendeten Gerät.

3. Beim Trocknen von Kleidung in einem Wäschetrockner spielt der Schleudergang eine äußerst wichtige Rolle.

Der Energieverbrauch beim Trocknen ist wesentlich höher als für das Waschen von Wäsche. Durch das Waschen mit höher Schleuderzahl sparen Sie beim anschließenden Trocknen im Trockner mehr Energie.

4. Die Programme „Standard-Baumwolle 60 °C“ und „Standard-Baumwolle 40 °C“ sind für normal verschmutzte Wäsche aus

Baumwolle am effi zientesten in Bezug auf Wasser- und Energieverbrauch. Sie können aktiviert werden, indem Sie zusätzlich zu den Programmen „Baumwolle 60 °C“ und „Baumwolle 40 °C“ die Funktion „Intensiv“ wählen. Durch Auswahl der Funktion „Eco Bubble“ werden stets die Programme „Baumwolle 60 °C“ und „Baumwolle 40 °C“ aktiviert. Führen Sie die Kalibrierung nach der Installation durch (siehe Seite 38). Bei diesen Programmen kann die tatsächliche Wassertemperatur von den Angaben abweichen.

5. Der einzuhaltende Abstand zur Wand ist bei den Maßangaben zur Tiefe des Geräts nicht enthalten.

Gemäß der delegierten Verordnung (EU) Nr. 1061/2010 Samsung ModellnameWF1704Y/WF1714YWF1704W/WF1714W WF1702Y/WF1712YWF1702W/WF1712WNennkapazität kg 7Energieeffi zienzklasseA+++ (höchste Effi zienz) bis D (geringste Effi zienz) A+++ A+++EnergieverbrauchJährlicher Energieverbrauch (AE_C) kWh/Jahr173 173Energieverbrauch (E_t.60) im Programm Baumwolle 60 °C bei vollständiger Befüllung kWh 0,98 0,98Energieverbrauch (E_t.60.1/2) im Programm Baumwolle 60 °C bei Teilbefüllung kWh 0,72 0,72Energieverbrauch (E_t.40.1/2) im Programm Baumwolle 40 °C bei Teilbefüllung kWh 0,51 0,51Gewichtete Leistungsaufnahme in ausgeschaltetem Zustand (P_o) W0,45 0,45Gewichtete Leistungsaufnahme im eingeschalteten Ruhezustand (P_I) W Jährlicher Wasserverbrauch (AW_c) Liter/Jahr9400 9400Schleudereffi zienzklasse A (höchste Effi zienz) bis G (geringste Effi zienz) BB Maximale Schleuderdrehzahl U/min. 1400 1200 Restfeuchtigkeit %53 53 die Informationen auf dem Etikett und dem Datenblatt beziehen sich auf die ProgrammeBaumwolle 60˚C und 40˚C + Intensiv + Eco Bubble Programmdauer des StandardprogrammsBaumwolle 60˚C bei vollständiger Befüllung Min.229 228Baumwolle 60˚C bei Teilbefüllung Min.128 131Baumwolle 40˚C bei Teilbefüllung Min.123 126Dauer des eingeschalteten Ruhezustands Min. Luftschallemissionen Waschen dB (A) re 1 pW 61 61 Schleudern dB (A) re 1 pW 78 78 Maße GeräteabmessungenHöhe mm Breite mm Tiefe

1. Der jährliche Energieverbrauch wird auf der Grundlage von 220 Standardwaschgängen im Baumwollprogramm

bei 60 °C und 40°C bei Voll- und Teilbefüllung sowie des Verbrauchs im ausgeschalteten und im Ruhezustand errechnet. Der tatsächliche Energieverbrauch ist abhängig vom verwendeten Gerät.

2. Der jährliche Wasserverbrauch wird auf der Grundlage von 220 Standardwachsgängen im Baumwollprogramm

bei 60 °C und 40 °C mit vollständiger und teilweiser Befüllung errechnet. Der tatsächliche Wasserverbrauch ist abhängig vom verwendeten Gerät.

3. Beim Trocknen von Kleidung in einem Wäschetrockner spielt der Schleudergang eine äußerst wichtige Rolle.

Der Energieverbrauch beim Trocknen ist wesentlich höher als für das Waschen von Wäsche. Durch das Waschen mit höher Schleuderzahl sparen Sie beim anschließenden Trocknen im Trockner mehr Energie.

4. Die Programme „Standard-Baumwolle 60 °C“ und „Standard-Baumwolle 40 °C“ sind für normal verschmutzte

Wäsche aus Baumwolle am effi zientesten in Bezug auf Wasser- und Energieverbrauch. Sie können aktiviert werden, indem Sie zusätzlich zu den Programmen „Baumwolle 60 °C“ und „Baumwolle 40 °C“ die Funktion „Intensiv“ wählen. Durch Auswahl der Funktion „Eco Bubble“ werden stets die Programme „Baumwolle 60 °C“ und „Baumwolle 40°C“ aktiviert. Führen Sie die Kalibrierung nach der Installation durch (siehe Seite 38). Bei diesen Programmen kann die tatsächliche Wassertemperatur von den Angaben abweichen.

5. Der einzuhaltende Abstand zur Wand ist bei den Maßangaben zur Tiefe des Geräts nicht enthalten.
