BEDIENUNGSANLEITUNG Meteor 31 Danubia

Teleskop Tubus Ausziehbare Stativbeine Objektiv Frontdeckel drei Feststellschrauben für Stativbeine Sucherfernrohr Befestigungsbügel für Ablageschale Halterung für Sucherfernrohr Ablageschale Schrauben für Sucherfernrohr Schrauben für 21) + 20) mit U-Scheiben Okular Flügelmuttern für 22) Barlowlinse Okularaufnahme Feststellschraube für Höhen-Feineinstellung Höhenfeineinstellung Fokussierhandrad Azimuth-Montierung Regulierschraube für Höhen-Feineinstellung zwei Flügelschrauben für die Verbindung von Teleskop und Montierung Sockel der Montierung mit Stativanschlüssen Feststellschraube für Horizontalbewegung drei Schrauben für Stativbefestigung mit U-Scheiben Flügelmutter für 16) Meteor 31 - Astro-Spiegelteleskop Brennweite: 700 mm Spiegel-ø (Öffnung): 75 mm (3”) Lichtstärke: 1:9,2 Tubuslänge: ca. 700 mm Gesamtgewicht: ca. 3,2 kg Mit AZ-1 Azimuthmontierung Alustativ Sucherfernrohr 5x24 2 Okulare (1

”): F6 = 116x (232x) H20 = 35x (70x) Mit Barlowlinse 2x zur Verdopplung der Okularvergrößerung (s. oben) Mit Einschraub-Mondfilter MONTAGEANLEITUNG Das METEOR 31 wird in einem Karton geliefert. Die einzelnen Bauteile sind in verschiedenen Innenkartons untergebracht. Die Stativbeine befinden sich, einzeln verpackt, unter diesen Kartons.

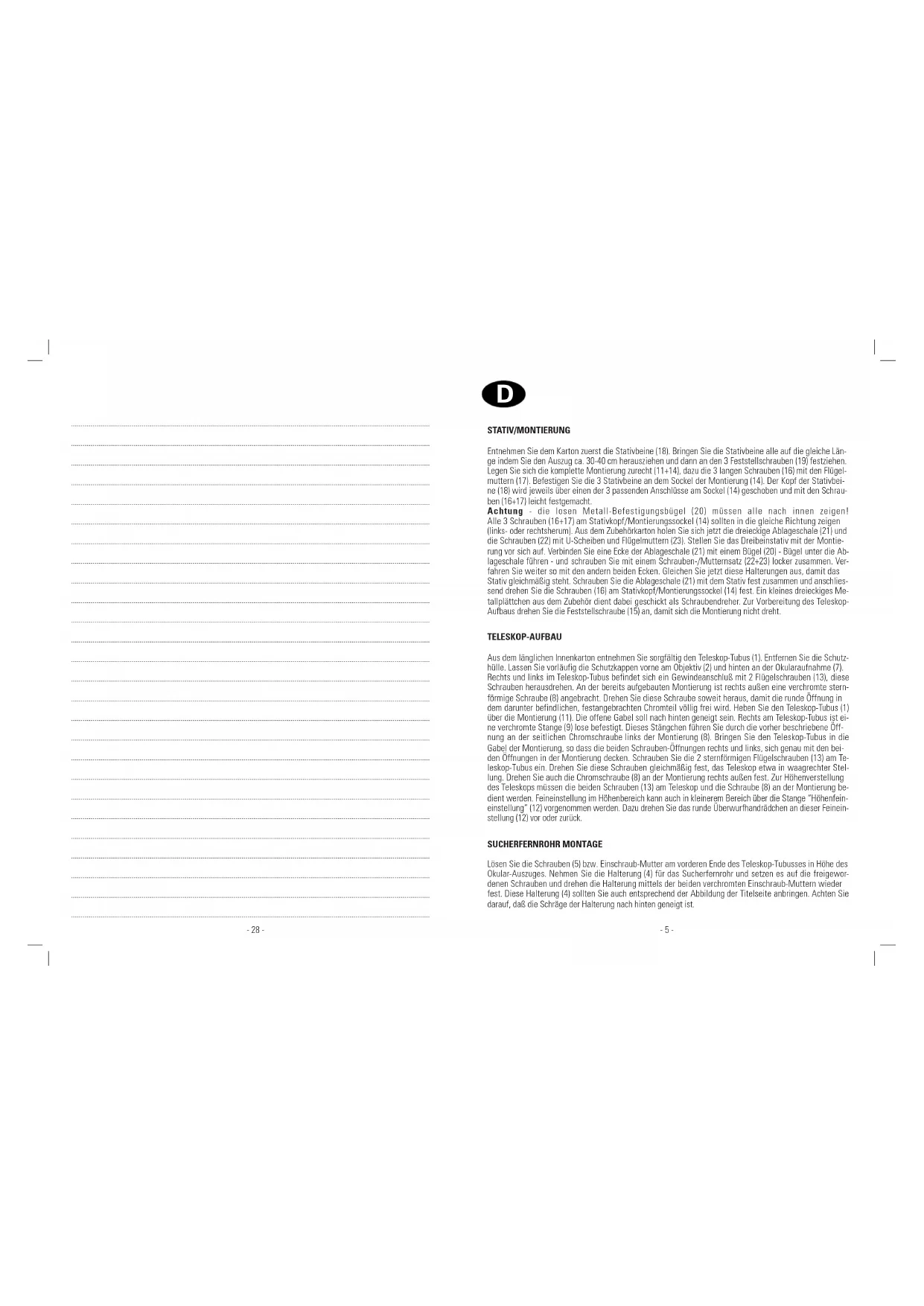

STATIV/MONTIERUNG Entnehmen Sie dem Karton zuerst die Stativbeine (18). Bringen Sie die Stativbeine alle auf die gleiche Län- ge indem Sie den Auszug ca. 30-40 cm herausziehen und dann an den 3 Feststellschrauben (19) festziehen. Legen Sie sich die komplette Montierung zurecht (11+14), dazu die 3 langen Schrauben (16) mit den Flügel- muttern (17). Befestigen Sie die 3 Stativbeine an dem Sockel der Montierung (14). Der Kopf der Stativbei- ne (18) wird jeweils über einen der 3 passenden Anschlüsse am Sockel (14) geschoben und mit den Schrau- ben (16+17) leicht festgemacht. Achtung - die losen Metall-Befestigungsbügel (20) müssen alle nach innen zeigen! Alle 3 Schrauben (16+17) am Stativkopf/Montierungssockel (14) sollten in die gleiche Richtung zeigen (links- oder rechtsherum). Aus dem Zubehörkarton holen Sie sich jetzt die dreieckige Ablageschale (21) und die Schrauben (22) mit U-Scheiben und Flügelmuttern (23). Stellen Sie das Dreibeinstativ mit der Montie- rung vor sich auf. Verbinden Sie eine Ecke der Ablageschale (21) mit einem Bügel (20) - Bügel unter die Ab- lageschale führen - und schrauben Sie mit einem Schrauben-/Mutternsatz (22+23) locker zusammen. Ver- fahren Sie weiter so mit den andern beiden Ecken. Gleichen Sie jetzt diese Halterungen aus, damit das Stativ gleichmäßig steht. Schrauben Sie die Ablageschale (21) mit dem Stativ fest zusammen und anschlies- send drehen Sie die Schrauben (16) am Stativkopf/Montierungssockel (14) fest. Ein kleines dreieckiges Me- tallplättchen aus dem Zubehör dient dabei geschickt als Schraubendreher. Zur Vorbereitung des Teleskop- Aufbaus drehen Sie die Feststellschraube (15) an, damit sich die Montierung nicht dreht. TELESKOP-AUFBAU Aus dem länglichen Innenkarton entnehmen Sie sorgfältig den Teleskop-Tubus (1). Entfernen Sie die Schutz- hülle. Lassen Sie vorläufig die Schutzkappen vorne am Objektiv (2) und hinten an der Okularaufnahme (7). Rechts und links im Teleskop-Tubus befindet sich ein Gewindeanschluß mit 2 Flügelschrauben (13), diese Schrauben herausdrehen. An der bereits aufgebauten Montierung ist rechts außen eine verchromte stern- förmige Schraube (8) angebracht. Drehen Sie diese Schraube soweit heraus, damit die runde Öffnung in dem darunter befindlichen, festangebrachten Chromteil völlig frei wird. Heben Sie den Teleskop-Tubus (1) über die Montierung (11). Die offene Gabel soll nach hinten geneigt sein. Rechts am Teleskop-Tubus ist ei- ne verchromte Stange (9) lose befestigt. Dieses Stängchen führen Sie durch die vorher beschriebene Öff- nung an der seitlichen Chromschraube links der Montierung (8). Bringen Sie den Teleskop-Tubus in die Gabel der Montierung, so dass die beiden Schrauben-Öffnungen rechts und links, sich genau mit den bei- den Öffnungen in der Montierung decken. Schrauben Sie die 2 sternförmigen Flügelschrauben (13) am Te- leskop-Tubus ein. Drehen Sie diese Schrauben gleichmäßig fest, das Teleskop etwa in waagrechter Stel- lung. Drehen Sie auch die Chromschraube (8) an der Montierung rechts außen fest. Zur Höhenverstellung des Teleskops müssen die beiden Schrauben (13) am Teleskop und die Schraube (8) an der Montierung be- dient werden. Feineinstellung im Höhenbereich kann auch in kleinerem Bereich über die Stange “Höhenfein- einstellung” (12) vorgenommen werden. Dazu drehen Sie das runde Überwurfhandrädchen an dieser Feinein- stellung (12) vor oder zurück. SUCHERFERNROHR MONTAGE Lösen Sie die Schrauben (5) bzw. Einschraub-Mutter am vorderen Ende des Teleskop-Tubusses in Höhe des Okular-Auszuges. Nehmen Sie die Halterung (4) für das Sucherfernrohr und setzen es auf die freigewor- denen Schrauben und drehen die Halterung mittels der beiden verchromten Einschraub-Muttern wieder fest. Diese Halterung (4) sollten Sie auch entsprechend der Abbildung der Titelseite anbringen. Achten Sie darauf, daß die Schräge der Halterung nach hinten geneigt ist.

Nehmen Sie nun das kleine Sucherfernrohr (3) und stecken es von vorne durch die Halterung, die außen mit 3 Justierschrauben versehen ist. Diese Justierschrauben eventuell etwas öffnen. Bringen Sie das Sucherfernrohr etwa mittig in die Position der Halterung und schrauben Sie gleichmäßig von außen wieder fest. Das Sucherfernrohr ist mit einem Fadenkreuz ausgestattet. Die Justierung erfolgt später.

Entfernen Sie zunächst am Teleskop-Tubus (1) den Objektiv-Frontdeckel (2). Dieser Deckel hat einen weiteren kleineren Deckel. Wenn Sie nur diesen kleineren Deckel öffnen, reduzieren Sie das einfallen- de Licht. Nehmen Sie die Kappe auch hinten von der Okularaufnahme (7). Beide obigen Schutzdeckel sollten Sie bei Nichtgebrauch des Teleskops wieder aufsetzen. OKULARE Sie haben 2 Okulare (6) zur Verfügung. F6 = 116 x Vergrößerung H 20 = 35 x Vergrößerung Diese Einsteck-Okulare haben einen Durchmesser von 1

” (ca. 31,5 mm). FAKTOR VERGRÖßERUNG Mit folgender einfacher Regel errechnen Sie den Vergrößerungsfaktor: Brennweite Teleskop = Vergrößerung z. B.

= 35x Brennweite Okular 20 Nehmen Sie das Okular H 20 mit der geringsten Vergrößerung. Stecken Sie dieses Okular (6) in die Oku- laraufnahme (7) und schrauben es mit den 2 außenliegenden Schräubchen fest ein. Sie können jetzt schon Beobachtungen durchführen.

! ACHTUNG - GEFÄHRLICH

Sonnenbeobachtungen sind äußerst gefährlich. Führen Sie mit dem Teleskop keine Sonnenbeobachtun- gen durch. Die Optik wirkt wie ein Brennglas und zerstört Ihr Augenlicht. Ideal und ungefährlich ist die Beobachtung mit Spezial-Sonnenfilterfolie, welche am vorderen Ende des Tubus angebracht wird. Sie absorbiert 99,9% des Sonnenlichts. ERSTER TEST Richten Sie Ihr Teleskop bei Tage auf ein entferntes Objekt (Haus, Kirche, Baum, Berg). Zur Höhenein- stellung müssen Sie die Schrauben (13) am Teleskop und die Chromschraube (8) links öffnen. Die Seitenverstellung erfolgt durch Betätigung der kleineren Chromschraube (15) am Sockel der Montie- rung. Halten Sie den Teleskop-Tubus bei dieser Einstellung fest, damit er nicht abkippen kann. Visieren Sie durch das Teleskop Ihr gewünschtes Objekt an und stellen Sie dann oben erwähnte Schrauben wie- der fest. Sie sehen Ihr Objekt auf dem Kopf stehend und seitenverkehrt. Dies ist optisch bedingt und bei astronomischer Betrachtung Standard - im Weltraum gibt es kein oben und unten. - 27 -- 7 - FOKUSSIEREN/SCHARFSTELLEN Drehen Sie an den Fokussierhandrädchen (10) hinten am Teleskop. Durch Vor- oder Rückstellung erreichen Sie Ihr Objekt scharf eingestellt. Diese Einstellung ändert sich je nach Entfernung des Objektes und der verwendeten Bauteile.

UMKEHRLINSE FÜR TERRESTRISCHE BEOBACHTUNGEN

Um das Bild richtigstehend darzustellen verwenden Sie eine optionale Umkehrlinse 1,5x (erecting-lens) - eine Seite Außendurchmesser 1

” innen. Den Einsteckteil stecken Sie in die leere Okularaufnahme (7) und schrauben Sie mit den beiden äußeren Schrauben der Okularaufnahme fest. In die Einsteckhülse stecken Sie wieder das Okular H 20 und schrauben, wie schon beschrieben, mit den äußeren Schräubchen fest. In dieser Kombination beträgt die Vergrößerung 35 x 1,5 = 56 x. Verfahren Sie mit Beobachtungen und Scharfstellung wie oben beschrieben. BARLOW-LINSE Die Barlow-Linse 2,0x (barlow-lens) erweitert die Original-Vergrößerung der Okulare (6) um den Faktor 2,0x. Sie wird, wie oben bei der Umkehrlinse beschrieben zwischen Okularaufnahme am Teleskop und dem Okular eingesetzt. Alle anderen Handhabungen und Einstellungen sind oben bereits beschrieben. EMPFEHLUNG Beginnen Sie Ihre Beobachtungen immer mit der kleineren Vergrößerung, damit haben Sie ein größeres Gesichtsfeld und können deshalb Ihr Objekt schneller erfassen und einstellen. Mit zunehmender Vergrös- serung wird das Gesichtsfeld kleiner und die Verwacklungsgefahr größer. Die Himmelsobjekte “wandern” dann schneller aus Ihrem Teleskop und Sie müssen öfters nachführen. MONDFILTER Beim Zubehör befindet sich auch ein Mondfilter (Moon). Er dient zur kontrastreicheren Beobachtung un- seres Trabanten vor allem bei hellem Vollmond. Der Filter wird bei Bedarf hinten in ein Okular einge- schraubt. ! Achtung: Darf auf keinen Fall als Sonnenfilter verwendet werden.

JUSTIEREN DES SUCHERFERNROHRES

Verwenden Sie das Teleskop nur mit dem Okular H 20 (35x) bei Tag. Richten Sie dasTeleskop auf ein ent- ferntes Objekt aus und stellen Sie einen bestimmten Punkt Ihres Beobachtungsobjektes (Kirchturmspitze, Baumwipfel, Kranspitze, Fernsehantenne) genau in die Mitte Ihres Gesichtsfeldes. Blicken Sie nun durch das Sucherfernrohr (3). Das Bild ist kopfstehend und seitenverkehrt. Öffnen Sie ganz leicht die rund um die Halterung (4) angebrachten 3 Schräubchen und richten Sie das Fadenkreuz des Suchers auf die Bild- mitte des am Teleskop eingestellten Objektes. Drehen Sie vorsichtig die 3 Schräubchen gleichmäßig fest und achten Sie darauf, dass die Bildmitte im Fadenkreuz erhalten bleibt. Sie haben Ihr Sucherfernrohr justiert und können mit dem wesentlich größeren Gesichtsfeld des Suchers zunächst ein Beobachtungs-

WEITERE HINWEISE FÜR ASTRO-BEOBACHTUNGEN

Beobachten Sie immer im Freien - Sie sollen kein Fenster oder Glas mehr dazwischen haben. Üben Sie die Handgriffe vorher einige Male bei Tage. Bei Temperaturunterschieden innen/außen sollte sich das Teleskop zuerst an die vorherrschende Außentemperatur angleichen, um Beschlagen zu verhindern. Ge- wöhnen Sie sich und Ihre Augen einige Zeit vorher an die Dunkelheit. Zur Reinigung der Linsenflächen verwenden Sie nur geeignete, fusselfreie Tücher oder Optiktissue. Staub sollte mit Druckluft oder Blase- balg entfernt werden. Vermeiden Sie starkes Reiben. Wir empfehlen Ihnen die einschlägige Fachliteratur über Astronomie und Himmelsbeobachtung. Wir wünschen Ihnen viel Vergnügen bei Ihren Beobachtung- en mit diesem METEOR 31 -Teleskop. Irrtum und Änderungen vorbehalten.
