BEDIENUNGSANLEITUNG KCB 720 King Craft

Bedienungsanleitung Bandschleifer

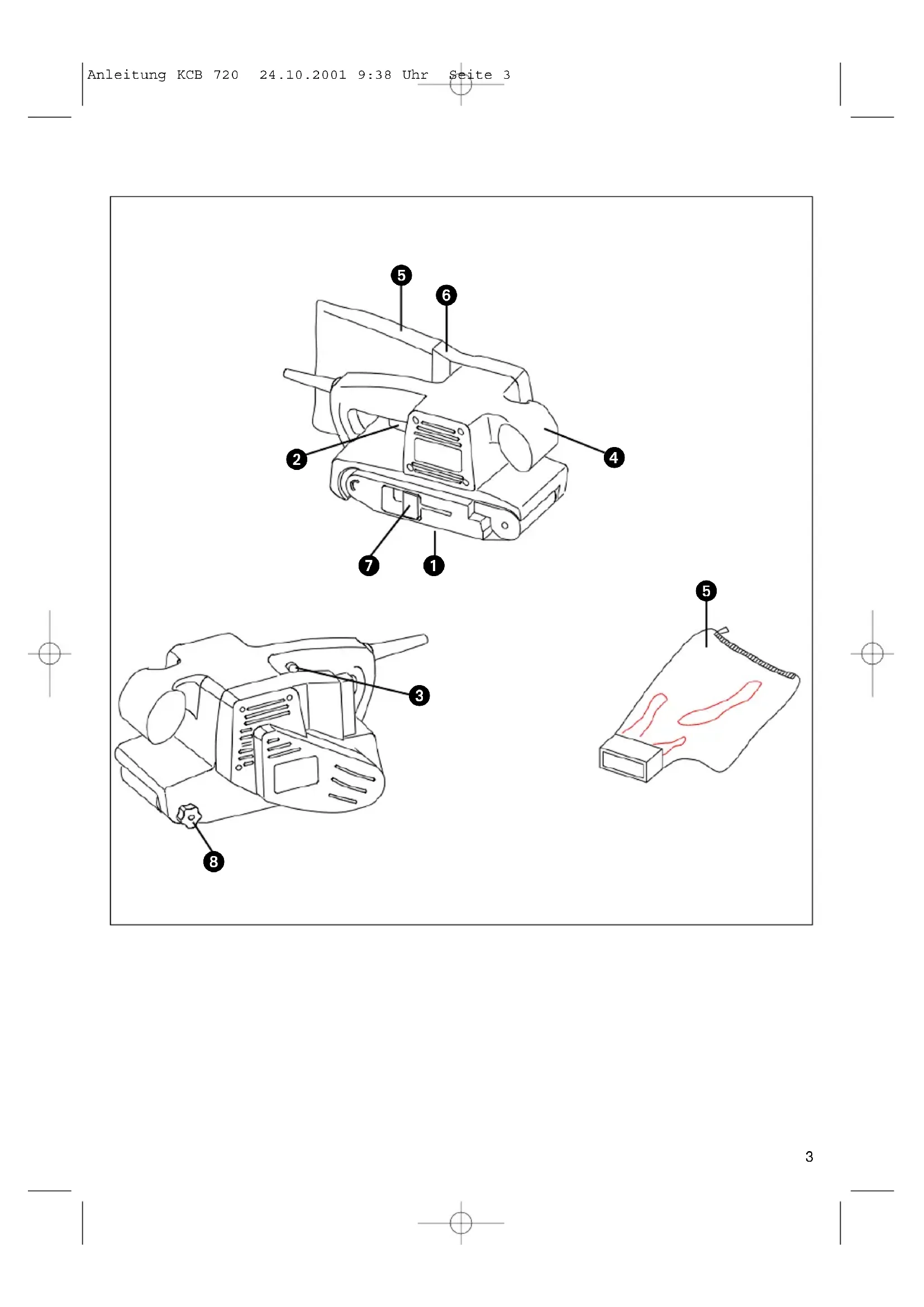

Anleitung KCB 720 24.10.2001 9:38 Uhr Seite 34 VERWENDUNG Der Bandschleifer ist zum Schleifen von Holz, Eisen, Kunststoff und ähnlichen Werkstoffen unter Ver- wendung des entsprechenden Schleifbandes ge- eignet. Beschreibung: 1 Schleifplatte 2 Ein/Ausschalter 3 Feststellknopf 4 Zusatzhandgriff 5 Staubfangsack 6 Anschluß für Staubfangsack 7 Spannhebel für Schleifband 8 Einstellung für Schleifband-Justierung Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicher- heitshinweise. Bewahren Sie die Gebrauchs- anweisung zusammen mit dem Bandschleifer auf. Technische Daten: Spannung 230 Volt ~ 50 Hz Leistungsaufnahme: 720 Watt Schleifband Größe: 76 x 457 mm Bandgeschwindigkeitl: 200 m/min Schutzisoliert Schalldruckpegel LPA 85 dB(A) Schalleistungspegel LWA 98 dB(A) Vibration a

Gewicht 3,08 Kg Lieferumfang KCB 720 Staubfangsack 1 x Schleifband Allgemeine Sicherheitshinweise: Bei allen Arbeiten (Reinigung der Maschine, Schleifpapierwechsel u. ä.) an der Maschine, vorher den Netzstecker ziehen! Benutzen Sie zum Schutze Ihrer Gesundheit bei Schleifarbeiten eine Staubmaske sowie eine Schutzbrille! Beim Schleifen können schädliche/giftige Stäube entstehen (z.B. bleihaltiger Anstrich, einige Holzarten und Metall). Achten Sie darauf, daß das zu bearbeitende Werkstück ausreichend gegen Wegrutschen gesichert ist. Halten Sie Ihre Maschine im eigenen Interesse stets sauber und kontrollieren Sie nach der Schleifarbeit die Maschine auf Beschädigungen. Halten Sie ihren Bandschleifer immer sauber. Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel. Der Gebrauch eines Gehörschutzes wird beim Betrieb von Bandschleifern empfohlen. Lärmentwicklung: Der Geräuschpegel am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schallschutz- maßnahmen für den Bediener erforderlich. Anwendungshinweise: Lassen Sie den Bandschleifer anlaufen, bevor Sie ihn auf das Werkstück aufsetzen. Schalten Sie den Bandschleifer nicht aus, solange das Schleifband das Werkstück berührt. Halten Sie den Bandschleifer, während des Betriebes immer mit beiden Händen. Schleifen Sie Holz immer in Richtung der Maserung.

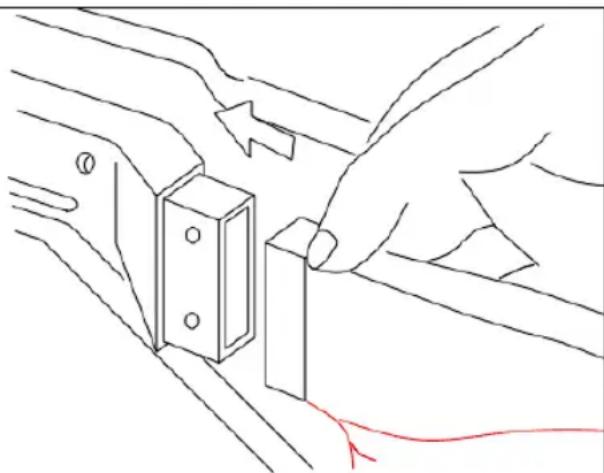

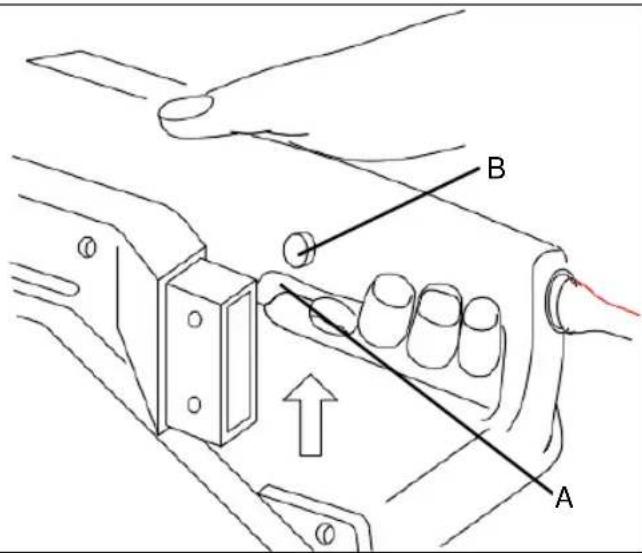

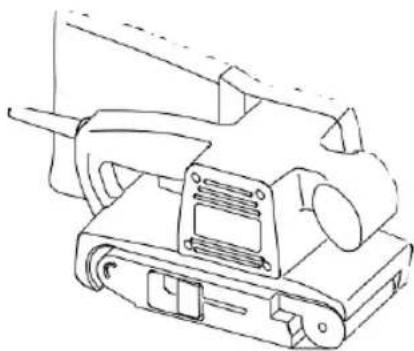

Achtung! Benutzung des Staubfangsackes aus Gesundheitsgründen unbedingt erforderlich ! Montage des Staubfangsackes Staubabsaugung direkt über Schleifband in den Staubfangsack Anleitung KCB 720 24.10.2001 9:38 Uhr Seite 45

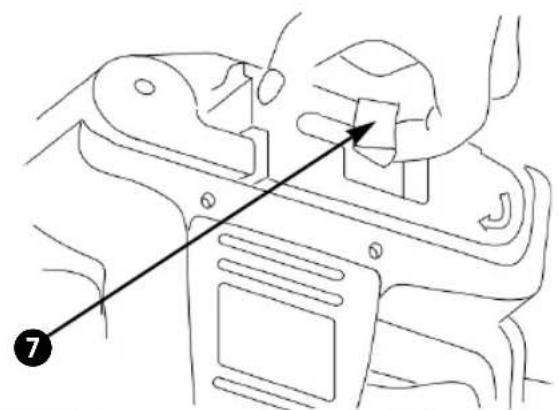

Ein/Ausschalten Einschalten: Betriebschalter A eindrücken Dauerbetrieb: mit Feststellknopf B Schalter A sichern Auschalten: Betriebsschalter A kurz eindrücken Maschine kann in Moment- oder Dauerschaltung betrieben werden. Achtung! Luftschlitze auch am Bandschleifer immer sauber und offen halten. Um den Bandschleifer optimal ausnutzen zu können, benutzen Sie immer das Original- Zubehör, welches bei der ISC GmbH erhältlich ist. Schleifpapierwechsel Ziehen Sie den Spannhebel (7) nach außen, um das Schleifband zu entlasten. Ziehen Sie das verbrauchte Schleifband von den Antriebsrollen. Schieben Sie das neue Schleifband auf die An- triebsrollen. Achten Sie darauf, daß die Laufrichtung des Schleifbandes (Pfeile auf der Innenseite des Schleifbandes) mit der Laufrichtung des Band- schleifers (Pfeil über der hinteren Antriebsrolle) übereinstimmt. Drücken Sie den Spannhebel (7) nach hinten, um das Schleifband zu spannen. Schalten Sie den Bandschleifer ein. Durch Drehen der Einstellschraube (8) ist der Bandlauf so einzu- stellen, daß das Schleifband mittig auf den beiden Antriebsrollen läuft.

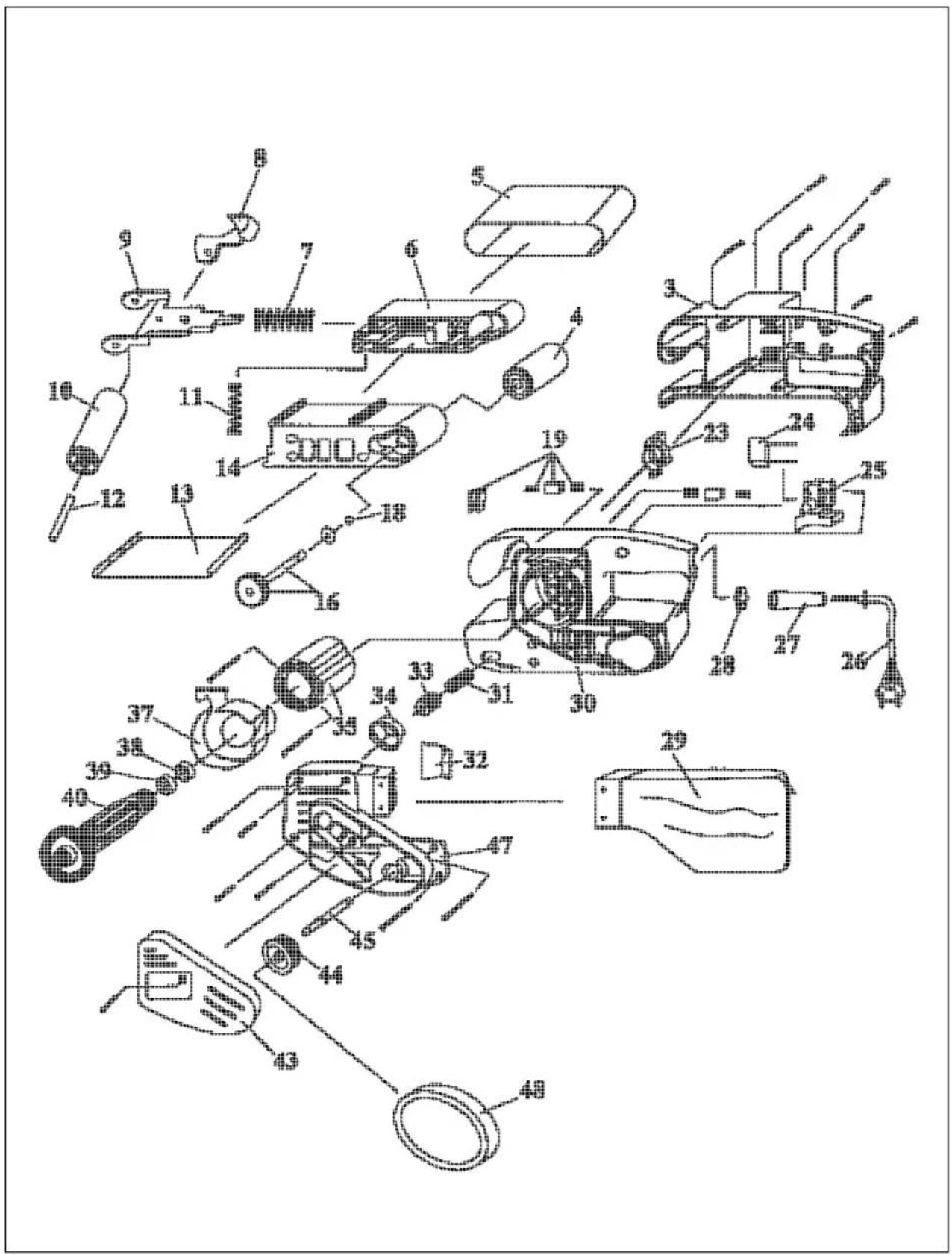

Anleitung KCB 720 24.10.2001 9:38 Uhr Seite 1516 Ersatzteilzeichnung KCB 720 Art.-Nr.: 44.651.20 I.-Nr.: 01010

Anleitung KCB 720 24.10.2001 9:38 Uhr Seite 1617 Ersatzteilliste KCB 720 Art.-Nr.: 44.651.20 I.-Nr.: 01010 Pos. Beschreibung Ersatzteilnr. 03 Motorgehäuse rechts 44.651.00.03 04 Antriebsrolle 44.651.00.04 05 Schleifband 44.651.00.05 06 Schleifschuh verstellbar 44.651.00.06 07 Druckfeder horizontal 44.651.00.07 08 Hebel 44.651.00.08 09 Rollenhalterung verstellbar 44.651.00.09 10 Rolle 44.651.00.10 11 Druckfeder vertikal 44.651.00.11 12 Achsbolzen 44.651.00.12 13 Blechabdeckung 44.651.00.13 14 Aluminiumschleifschuh 44.651.00.14 15 Zahnrad mit Welle 44.651.00.15 18 Sicherungsring 44.651.00.18 19 Kohlebürste komplett 44.651.00..19 23 Lagerbuchse 44.651.00.23 24 Kondensator 0,22yF 44.651.00.24 25 Ein- Ausschalter 44.651.00.25 26 Netzleitung 44.316.60.59 27 Knickschutztülle 44.651.00.27 28 Zugentlastungsschelle 44.651.00.28 29 Staubfangsack 44.651.00.29 30 Hauptgehäuse 44.651.00.30 31 Druckfeder 44.651.00.31 32 Abdeckung 44.651.00.32 33 Einstellschraube 44.651.00.33 34 Lagersitz 44.651.00.34 35 Stator 44.651.00.35 37 Luftleitteil 44.651.00.37 38 Gummihülse 44.651.00.38 39 Kugellager 626 2Z 43.201.00.12 40 Rotor 44.651.00.40 43 Riemenabdeckung 44.651.00.43 44 Umlenkrad f. Zahnriemen 44.651.00.44 45 Welle 44.651.00.45 47 Motorgehäuse links 44.651.00.47 48 Zahnriemen 110xL03 44.651.00.48 Anleitung KCB 720 24.10.2001 9:38 Uhr Seite 1718

Anleitung KCB 720 24.10.2001 9:38 Uhr Seite 19Notizen:

Anleitung KCB 720 24.10.2001 9:38 Uhr Seite 2021 GARANTIEURKUNDE Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre. Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Keine Gewährleistung für Folgeschäden. Ihr Kundendienstansprechpartner WARRANTY CERTIFICATE The guarantee period begins on the sales date and is valid for 2 years. Responsibility is assumed for faulty construction or material or funcitional defects. Any necessary replacement parts an necessary repair work are free of charge. We do not assume responsibility for consequential damage. Your customer service partner EINHELL La période de garantie commence à partir de la date d’achat et dure 2 ans. Sont pris en charge: les défauts de matérau ou de fonctionnement et de fabrication. Les pièces de rechange requises et les heures de travail ne seront pas facturées. Pas de prise en charge de garantie pour les dommages survenus ultérieurement. Votre service après-vente. GARANTIE De garantieduur beginnt op de koopdatum en bedraagt 2 jaar. De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten. Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht. Geen garantie op verdere schaden. uw contactpersoon van de klantenservice GARANTIBEVIS Garantiperioden regnes fra købsdatoen og er gældende i 2 år. Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl. Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke. Der hæftes ikke for følgeskader. Deres kundeservicekontakt GARANT∑ BELGES∑ Garanti süresi, sat∂n al∂nan günden geçerli olmak üzere 2 y∂ld∂r. Garanti, hatal∂ üretim, malzeme veya fonksiyon hatalar∂ndan kaynaklanan durumlar da geçerlidir. Gerekli yedek parçalar ve iµçilik için ücret talep edilmeyecektir. Müteakip hasarlar için herhangi bir sorumluluk üstlenilmez. Müµteri hizmetleri partneriniz Anleitung KCB 720 24.10.2001 9:38 Uhr Seite 21Technische Änderungen vorbehalten Technical changes subject to change Sous réserve de modifications Technische wijzigingen voorbehouden Tekniske endringer forbeholdes wegm. 10/00 GARANTIEURKUNDE Wir gewähren Ihnen Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit endet am 30. April 2003 und ist mit Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Während der Garantiezeit können defekte Exzenterschleifer unfrei an u. a. Serviceadresse gesandt werden. Sie erhalten dann ein neues oder repariertes Gerät kostenlos zurück. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglich- keit, das defekte Gerät zwecks Reparatur an die u. a. Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Ausschluß: Die Garantie bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden sind. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an: ISC GmbH - International Service Center Eschenstraße 6 D-94405 Landau/Isar (Germany) Ersatzteil und Reparatur-Abt.: Telefon [phone] · Telefax (0 99 51) 52 50 und 26 10 Technische Kundenberatung: Telefon [phone] Einhell & WieshoferMühlgasse 1A-2353 Guntramsdorf Fubag InternationalSchlachthofstraße 19CH-8406 Winterthuer Einhell UK Ltd.Brook House, BrookwayNorth Cheshire Trading Estate, PrentonWirral, Cheshire, CH43 3 DSTel. 0151 / 3 3682 46Fax 0151 / 3363233 V.B.P. Distribution Service Après Vente 5, allée Joseph Cugnot, Z.I. du PhareF-33700 MerignacTel. 05 56479483, Fax [phone] Einhell BeneluxWeberstraat 3NL-7903 BD Hoogeveeen Tel. [phone], Fax [phone] Einhell BeneluxAbtsdreef 10B-2940 StadbroekTel/Fax [phone] Einhell Skandinavia H. Hjortshøj DK-8600 SilkeborgTel.+ 45 87 201200, Fax+ 45 87 201203 Anleitung KCB 720 24.10.2001 9:38 Uhr Seite 22
