Townus 90 - Lautsprecher CANTON - Kostenlose Bedienungsanleitung

Produkttyp	Aktivsubwoofer (Subwoofer)
Stromversorgung	Netzspannung 230 V~50 Hz
Anschlüsse	Low-Level-Eingänge (Cinch), High-Level-Eingang (Klemmen), Low-Level- und High-Level-Ausgänge (je nach Modul), Sicherung
Einstellungen	Lautstärke, automatische Einschaltung (Auto/On), Raumkompensation (Room Compensation), Phasenanpassung
Fernbedienung	Ja, Synchronisierung über Tasten Phase und Power möglich
Einspielzeit	15 bis 20 Stunden Betrieb bei normaler Lautstärke
Garantie	2 Jahre für aktive Subwoofer, 5 Jahre für passive Lautsprecher (Erstkäufer)
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, Mindestabstand 10 cm zu Wänden, bei Gewitter vom Netz trennen
Pflege	Mit einem trockenen, weichen Tuch reinigen, aggressive Reinigungsmittel vermeiden
Aufstellung	Harte Böden mit Spikes oder Absorbern, ideal zwischen den Frontlautsprechern
Verstärkerkompatibilität	PRE-OUT-Ausgang, Mono-Subwoofer-Ausgang oder Lautsprecherausgänge (High Level)
Betriebsanzeige	Grün (Betrieb) / Rot (Bereitschaft oder Fehler)
Schutz	Integrierte Sicherung, Sicherheitsvorrichtung bei Überlast
Mitgeliefertes Zubehör	Fernbedienung, Netzkabel, Absorber oder Spikes je nach Modell
Kundendienst	Hotline: [phone] / 287-57, E-Mail: [e-mail]

Häufig gestellte Fragen - Townus 90 CANTON

Wie schließe ich den Townus 90 Subwoofer an?

Verwenden Sie ein Cinch-Kabel, um den Subwoofer-Ausgang (LFE) Ihres Verstärkers mit dem Low-Level-Eingang zu verbinden. Wenn Ihr Verstärker keinen dedizierten Ausgang hat, schließen Sie die Lautsprecherausgänge an den High-Level-Eingang an und beachten Sie die Polarität (rot = positiv, schwarz = negativ). Schließen Sie niemals beide Eingänge gleichzeitig an.

Was tun, wenn der Subwoofer nicht einschaltet?

Überprüfen Sie, ob das Netzkabel angeschlossen und der Schalter auf ON steht. Stellen Sie sicher, dass der AUTO-Modus aktiviert ist und ein Audiosignal anliegt. Prüfen Sie außerdem die Sicherung und die Verbindungen zum Verstärker.

Warum ist der Ton zu leise?

Erhöhen Sie die Lautstärke des Subwoofers und den Ausgangspegel des Verstärkers. Überprüfen Sie die Polarität der High-Level-Verbindungen. Wenn Sie den Cinch-Eingang verwenden, stellen Sie sicher, dass der Ausgangspegel des Verstärkers nicht zu niedrig ist.

Wie behebe ich ein Brummen?

Verwenden Sie ein kürzeres, geschirmtes Kabel. Vermeiden Sie Erdschleifen, indem Sie alle Geräte an dieselbe Steckdosenleiste anschließen. Wenn das Brummen anhält, versuchen Sie, den Netzstecker zu drehen oder einen Netzentstörer hinzuzufügen.

Die Fernbedienung funktioniert nicht, was tun?

Ersetzen Sie die Batterien. Wenn das Problem weiterhin besteht, schalten Sie den Subwoofer aus, warten Sie 30 Sekunden und schalten Sie ihn wieder ein. Drücken Sie während der 30 Sekunden nacheinander die Tasten '- Phase', '+ Phase' und 'Power/Auto' auf der Fernbedienung, um die Synchronisation zurückzusetzen.

Welcher Mindestabstand sollte um den Subwoofer eingehalten werden?

Lassen Sie mindestens 10 cm Freiraum um den Subwoofer und halten Sie einen Abstand von mindestens 1 m zu Röhrenfernsehern ein, um magnetische Störungen zu vermeiden.

Ist ein Einspielen für den Subwoofer erforderlich?

Ja, planen Sie 15 bis 20 Stunden Betrieb bei moderater Lautstärke mit verschiedenen Programmen ein. Vermeiden Sie hohe Lautstärken während dieser Phase, damit sich die mechanischen Komponenten lockern können.

Welche Einstellungen für die Raumkompensation (Room Compensation)?

Verwenden Sie den Schalter am Verstärkermodul: Wählen Sie NORMAL für einen Standardraum, WIDE für einen großen Raum, NARROW für einen kleinen Raum. Für das Modul M-R/L-R verstärkt die Einstellung 'Boost' die Bässe bei geringer Lautstärke.

Wie reinige ich den Subwoofer?

Trennen Sie das Gerät vom Netz und reinigen Sie es mit einem trockenen, weichen Tuch. Verwenden Sie niemals Produkte mit Alkohol, Scheuermitteln oder aggressiven Lösungsmitteln.

Welche Garantie hat der Townus 90?

Canton gewährt 2 Jahre Garantie auf aktive Subwoofer (5 Jahre auf passive Lautsprecher) ab Kaufdatum, gültig für den Erstkäufer. Transportschäden oder Schäden durch unsachgemäße Verwendung sind ausgeschlossen. Bewahren Sie die Originalverpackung für etwaige Rücksendungen auf.

BEDIENUNGSANLEITUNG Townus 90 CANTON

Willkommen in der Welt der pure music

Wir freuen uns, dass Sie sich für Lautsprecher aus dem Hause Canton entschieden haben. Sie vereinen hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und der sorgfältigen Produktion. Damit sie Ihnen einen unbeschwerten Klanggenuss bieten, haben Sie nur wenige Dinge zu beachten. Diese finden Sie in dieser Bedienungsanleitung.

Wir wünschen Ihnen viel Klangvergnügen!

Inhalt

Sicherheitshinweise ...... Seite 3

Positionierung im Raum ...... Seite 4

Montage und Aufstellung ...... Seite 4

Canton Subwoofer-Module ...... Seite 5

Anschluss ...... Seite 6

Bedienung ...... Seite 8

Einspielen ...... Seite 10

Fehlersuche ...... Seite 11

Garantie ...... Seite 47

Sachgemäße Aufstellung und Anschluss des Lautsprechers fallen in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäße Aufstellung oder Anschluss verursacht werden.

Deutsch

Sicherheitshinweise

Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihren Subwoofer und bei dessen Pflege und Bedienung!

Wählen Sie einen ebenen Untergrund

Feuchtigkeit vermeiden

Erschütterungen vermeiden

Subwoofer nicht abdecken und nichts darauf stellen

Netzkabel nicht mit nassen Händen anfassen

Direkte Sonneneinstrahlung vermeiden

Vor extremer Kälte schützen

Gehäuse nicht öffnen

Mindestabstand zu Wänden und Möbeln: 10 cm, zu Röhren-TV: 1 Meter

Bei Batterie und Fernbedienung auf richtige Polung achten
Freien Zugang zum Netzstecker gewährleisten

Abstand zu Wärmequellen

Zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel einsetzen

Nicht in den Subwoofer greifen

Netzstecker bei Gewitter ziehen

Nicht in den Hausmüll werfen
Bei Überlastung Subwoofer leiser drehen

Deutsch

Positionierung im Raum

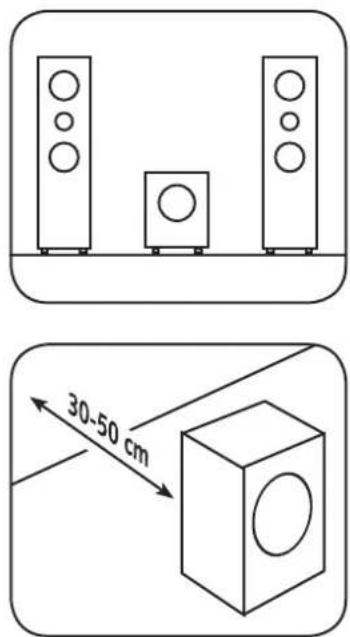

Canton Subwoofer können beliebig im Raum positioniert werden. Ideal ist jedoch ein Platz zwischen den beiden Frontlautsprechern.

Optimaler Abstand Subwoofer – Wand

Montage und Aufstellung

Anbringung Absorber/Spikes

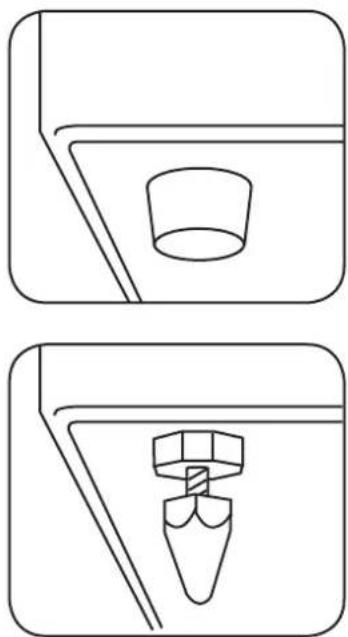

Wenn Sie Ihren Subwoofer auf hartem Untergrund aufstellen, montieren Sie bitte zur Entkopplung die mitgelieferten selbst-klebenden Absorber oder Spikes. So vermeiden Sie Vibrationen.

Nur bei Subwoofern mit Gewindebohrungen

Deutsch

Canton Subwoofer-Module

Canton Subwoofer sind mit unterschiedlichen Verstärkermodulen ausgestattet. Bitte überprüfen Sie anhand der Abbildungen, welches Modul in Ihren Subwoofer eingebaut ist.

Deutsch

Anschluss

Bitte achten Sie darauf, dass vor dem Anschließen alle elektrischen Komponenten ausgeschaltet sind!

Je nach Art und Ausstattung Ihres Verstärkers bzw. Receivers gibt es verschiedene

Möglichkeiten, den Canton Aktivsubwoofer anzusteuern.

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

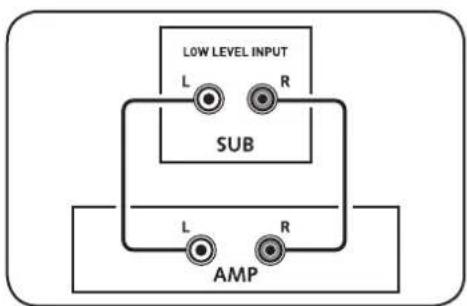

1. Verstärker oder AV-Receiver mit „Pre-Out“ oder speziellem Stereo-Subwoofer-Ausgang (LFE): Verbindung über Low Level Input

Kabel: handelsübliches Cinchkabel

1. Verstärker oder AV-Receiver mit Mono-Subwoofer-Ausgangsbuchse: Verbindung über Mono Low Level Input Kabel: handelsübliches Cinchkabel

Anschlussmöglichkeiten für Subwoofer-Module S, M und L:

1. Verstärker oder AV-Receiver ohne speziellen Subwoofer-Ausgang: Verbindung mit Lautsprecherausgängen des Verstärkers über High Level Input

Kabel: handelsübliches Lautsprecherkabel Bitte auf die richtige Polung achten: rot = plus, schwarz = minus

Hinweis: Die Eingänge Low Level- und High Level Input dürfen nicht gleichzeitig belegt werden!

Anschlussmöglichkeiten für Subwoofer-Module M und L:

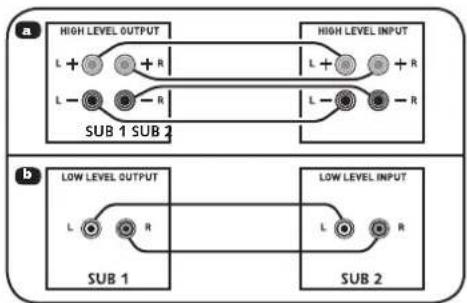

4 a. Canton Subwoofer mit zusätzlichen „High Level Output“-Buchsen z. B. für den Anschluss eines zweiten Subwoofers. Kabel: handelsübliches Lautsprecherkabel

4 b. Canton Subwoofer mit zusätzlichen „Low Level Output“-Buchsen z. B. für den Anschluss eines zweiten Subwoofers. Kabel: handelsübliches Cinchkabel

Hinweis: Bitte die Seiten links und rechts nicht vertauschen!

Anschlussmöglichkeit für Subwoofer-Modul L:

1. „Low Level Out Filtered“: Zur Entlastung kleinerer Aktivlaut sprecher werden Frequenzen unterhalb 80 Hz weggefiltert.

Deutsch

Modul L-R Modul M-R Fernbedienung

Deutsch

1 Ein-/Ausschalter Stromversorgung
2 Betriebsanzeige (grün/rot)
Einschaltautomatik
4 Akustische Raumanpassung (gilt nicht für Modul S)
5 Einstellung der oberen Übertragungsfrequenz
6 Lautstärkeanpassung
7 Phasenanpassung (gilt nicht für Modul S)
8 Low-Level-Eingang
9 Low-Level-Ausgang (gilt nicht für Modul S)
10 Low-Level-Ausgang, bis 80 Hz gefiltert (gilt für Modul L)
11 High-Level-Eingang
12 High-Level-Ausgang (gilt für Modul L)

13 Sicherung (gilt für Modul S)
14 Setup Mode (gilt für Modul M-R und L-R)

Amplifier Mode zur Wahl zwischen zwei Betriebsarten

Subwoofer-Modul S, M und L:

• „Amplifier Mode“ auf „AUTO“: Subwoofer schaltet sich bei anliegendem Musiksignal automatisch ein; stoppt die Musik, geht der Subwoofer nach 5 bis 15 Minuten automatisch in den Standby-Modus.
• „Amplifier Mode“ auf „ON“: Subwoofer bleibt immer eingeschaltet

Room Compensation – Einstellungen bei der Erstinstallation (Modul M und L)

Wählen Sie bitte die Schalterstellung, die zur besten Tonwiedergabe führt, um den Subwoofer optimal an die akustischen Gegebenheiten des Raumes anzupassen. Dabei gilt folgende Grundregel: Einstellung „Normal“ für normal große Räume, Einstellung „Wide“ für große Räume, Einstellung „Narrow“ für kleine Räume. (Modul M-R / L-R) Einstellung „Boost“ für ein volleres Musikempfinden bei leisen und mittleren Lautstärken.

Fernbedienung

Zur Aktivierung des Setup-Modus die Taste „Setup“ für 2 Sec. gedrückt halten. Ein erneutes Drücken der Taste „Setup“ bringt die Fernbedienung wieder in den Normal-Modus. Das zuletzt eingestellte Setup wird beim Ausschalten des Subwoofers abgespeichert.

Einspielen

Einspielphase bis zur Entfaltung der maximalen Klang eigenschaften:

15 - 20 Betriebsstunden.

• Bitte in dieser Zeit in normaler Lautstärke hören
  • Extrem hohe Pegel vermeiden
• Unterschiedlichstes Musikmaterial hören

Deutsch

Fehlersuche

Anbei finden Sie eine Übersicht der am häufigsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sich bitte an Ihren Canton Fachhändler, kontaktieren Sie unsere Service-Hotline unter Tel. [phone] / 287-57 oder senden Sie uns eine E-Mail an [e-mail].

Problem Mögliche Ursache Lösung
Subwoofer schaltet nicht ein	1. Netzkabel nicht mit Steckdose und Subwoofer verbunden	Verbindung herstellen
	2. Netzschalter nicht eingeschaltet Schalter auf „ON“
	3. Schalter für die Einschaltautomatik nicht in Position „ON“ oder „AUTO“ bzw. „AUTO HIGH“	Schalterstellung überprüfen
	4. Subwoofer nicht mit dem Verstärker (Receiver) über dessen Lautsprecherausgang (Hochpegel) oder Sub-wooferausgang (Cinch) verbunden	Verbindung herstellen
	5. Signalleitung (Cinch) defekt Mit anderem Cinchkabel testen und ggf. Kabel austauschen
	6. Eingestellte Pegel des Verstärkers (Volume) zu niedrig Lautstärkepegel zum Testen erhöhen
	7. Bei „Dolby Digital“ Receiver (Verstärker): Receiver nicht auf Subwooferbetrieb (Betriebsart „Small“ bzw. „ActiveSub = On“) eingestellt	Betriebsart überprüfen
	8. Ausgangspegel am Verstärker für den Subwoofer-ausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspegel des Verstärkers erhöhen
	9. Feinsicherung im Subwoofer ausgelöst (Sicherung „durchgebrannt“)	Sicherung von Fachmann ersetzen lassen

Deutsch

Problem Mögliche Ursache Lösung
Tonwiedergabe zu leise	1. Volume des Subwoofers zu niedrig eingestellt Lautstärke an „Volume“-Regler erhöhen
	2. Nur für den High-Level-Eingang: Eingänge verpolt	Polung überprüfen: Die rot oder mit + gekennzeichneten Ausgänge des Verstärkers müssen mit den roten Eingangsbuchsen des Subwoofers verbunden sein
	3. Ausgangspegel am Verstärker für den Subwooferausgang (Cinchausgang) zu niedrig eingestellt	Ausgangspegel am Verstärker erhöhen. Kann der Pegel des Subwooferausgangs nicht mehr erhöht werden, Pegel der übrigen Ausgänge um den jeweils gleichen Pegel absenken
Subwoofer schaltet nicht ab	1. Schalter für die automatische Einschaltung (Standby) auf „ON“	Schalter auf „AUTO“ bzw. „OFF“ stellen
	2. Ständiges Brummsignal am Eingang des Subwoofers	Kürzere Signalleitung vom Verstärker zum Subwoofer verwenden oder mögliche Störquellen entstören lassen (siehe „Subwoofer brummt“)
Subwoofer reagiert nicht auf Fernbedienung	1. Die Batterie ist leer Batterie auswechseln,	beim Einlegen auf die richtige Polung achten
	2. Die Fernbedienung ist nicht am Subwoofer angemeldet	Schalten sie den Subwoofer aus und nach 30 Sec. wieder ein. Aktivieren sie die Fernbedienung und drücken sie die Tasten „- Phase“, „+ Phase“ und „Power/Auto“ kurz hintereinander. Subwoofer und Fernbedienung sind nun wieder synchron

Deutsch

Problem Mögliche Ursache Lösung
Subwoofer brummt	1. Signalleitungen vom Verstärker zum Subwoofer zu lang	Kürzere Signalleitungen verwenden
	2. Verwendete Signalleitung nicht abgeschirmt oder die Abschirmung an der verwendeten Leitung unterbrochen (defekt)	Leitung gegen eine geschirmte Leitung austauschen
	3. Erdungsschleife (Brummschleife) „erzeugt“	Eine Erdungsschleife kann entstehen, wenn mind. zwei mit Signalleitungen (Cinch) verbundene Geräte mit Schutzkontaktstecker (z. B. Verstärker und Computer) an örtlich getrennten Steckdosen angeschlossen sind. Alle mit dem Verstärkerverbundenen Geräte mit Schutzkontaktstecker an einer Steckdosenleiste (Vielfachsteckdose) anschließen
	4. Ein nicht entstörter Verbraucher (z. B. Kühlschrank) am Netz	Mögliche Störquellen zum Testen ausschalten; betreffendes Gerät entstören lassen, falls das Brummgeräusch verschwindet oder zunächst die Störquelle an einer anderen Netzphase (L1, L2 oder L3) anschließen. (Falls erforderlich, einen Fachmann zu Rate ziehen)Speziellen „Mantelstromfilter“ (im Fachhandel erhältlich) zwischen Verstärker und Subwoofer schalten, um das Brummen zu eliminierenNetzstecker drehen, um die so genannte Brummspannung zu reduzieren. (Besonders wichtig, wenn der Verstärker nicht geerdet ist)

Deutsch
