BEDIENUNGSANLEITUNG PRC 12VS2 PRIVILEG

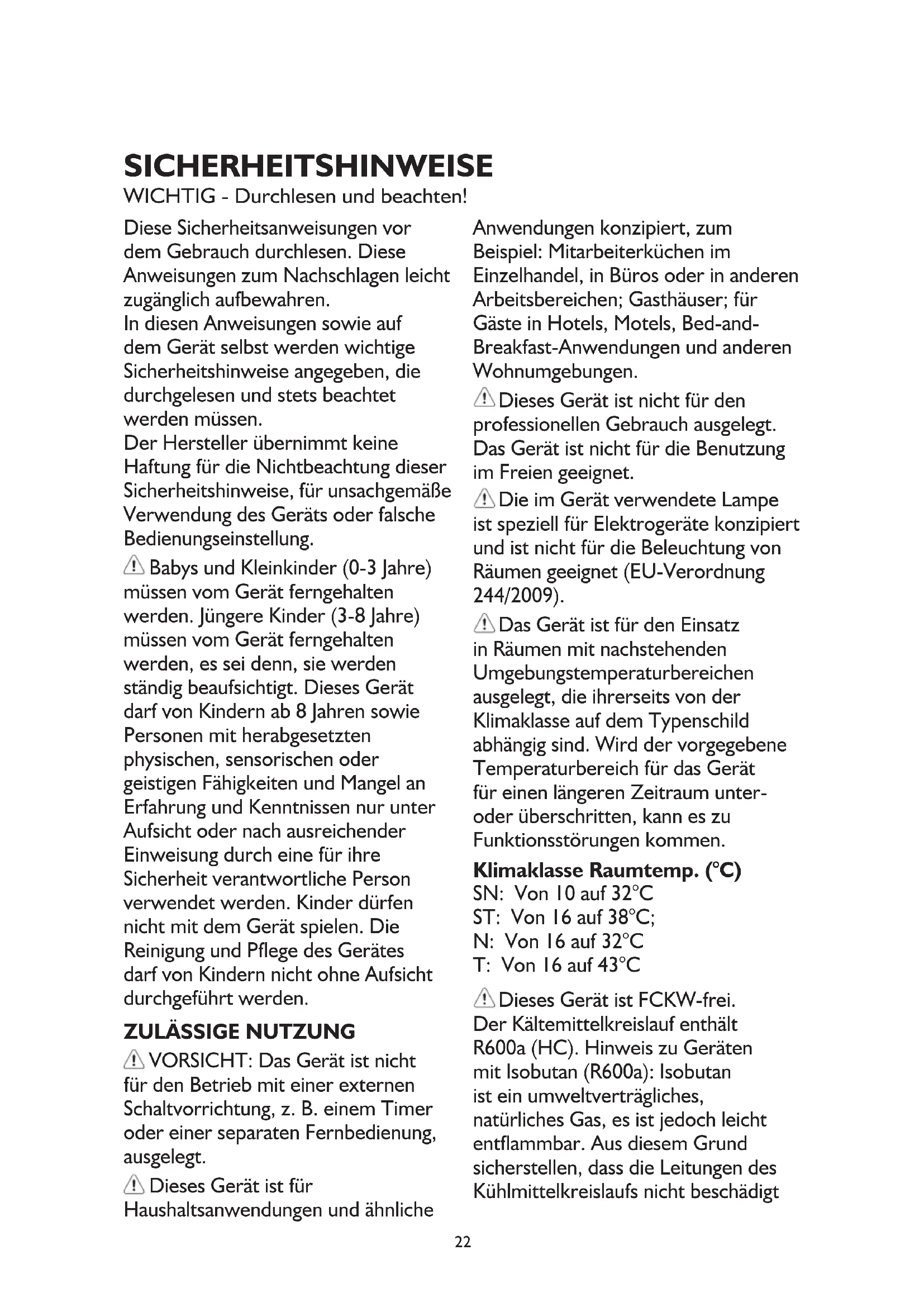

(19) . (fig.U)22 SICHERHEITSHINWEISE WICHTIG - Durchlesen und beachten! Diese Sicherheitsanweisungen vor dem Gebrauch durchlesen. Diese Anweisungen zum Nachschlagen leicht zugänglich aufbewahren. In diesen Anweisungen sowie auf dem Gerät selbst werden wichtige Sicherheitshinweise angegeben, die durchgelesen und stets beachtet werden müssen. Der Hersteller übernimmt keine Haftung für die Nichtbeachtung dieser Sicherheitshinweise, für unsachgemäße Verwendung des Geräts oder falsche Bedienungseinstellung. Babys und Kleinkinder (0-3 Jahre) müssen vom Gerät ferngehalten werden. Jüngere Kinder (3-8 Jahre) müssen vom Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Dieses Gerät darf von Kindern ab 8 Jahren sowie Personen mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person verwendet werden. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Pflege des Gerätes darf von Kindern nicht ohne Aufsicht durchgeführt werden.

VORSICHT: Das Gerät ist nicht für den Betrieb mit einer externen Schaltvorrichtung, z. B. einem Timer oder einer separaten Fernbedienung, ausgelegt. Dieses Gerät ist für Haushaltsanwendungen und ähnliche Anwendungen konzipiert, zum Beispiel: Mitarbeiterküchen im Einzelhandel, in Büros oder in anderen Arbeitsbereichen; Gasthäuser; für Gäste in Hotels, Motels, Bed-and- Breakfast-Anwendungen und anderen Wohnumgebungen. Dieses Gerät ist nicht für den professionellen Gebrauch ausgelegt. Das Gerät ist nicht für die Benutzung im Freien geeignet. Die im Gerät verwendete Lampe ist speziell für Elektrogeräte konzipiert und ist nicht für die Beleuchtung von Räumen geeignet (EU-Verordnung 244/2009). Das Gerät ist für den Einsatz in Räumen mit nachstehenden Umgebungstemperaturbereichen ausgelegt, die ihrerseits von der Klimaklasse auf dem Typenschild abhängig sind. Wird der vorgegebene Temperaturbereich für das Gerät für einen längeren Zeitraum unter- oder überschritten, kann es zu Funktionsstörungen kommen. Klimaklasse Raumtemp. (°C) SN: Von 10 auf 32°C ST: Von 16 auf 38°C; N: Von 16 auf 32°C T: Von 16 auf 43°C Dieses Gerät ist FCKW-frei. Der Kältemittelkreislauf enthält R600a (HC). Hinweis zu Geräten mit Isobutan (R600a): Isobutan ist ein umweltverträgliches, natürliches Gas, es ist jedoch leicht entflammbar. Aus diesem Grund sicherstellen, dass die Leitungen des Kühlmittelkreislaufs nicht beschädigt23 sind, insbesondere beim Entleeren des Kühlmittelkreislaufs. WARNUNG: Beschädigen Sie auf keinen Fall die Leitungen des Kältemittelkreises. WARNUNG: Lüftungsöffnungen in der Geräteverkleidung oder im Einbaumöbel sind von Behinderungen frei zu halten. WARNUNG: Zum Beschleunigen des Abtauvorganges niemals zu anderen mechanischen, elektrischen oder chemischen Hilfsmitteln greifen als zu den vom Hersteller empfohlenen. WARNUNG: Verwenden Sie keine elektrischen Geräte in den Fächern des Geräts, wenn deren Einsatz nicht explizit vom Hersteller zugelassen worden ist. WARNUNG: Eisbereiter und/oder Wasserspender, die nicht direkt mit der Wasserleitung verbunden sind, dürfen nur mit Trinkwasser befüllt werden. WARNUNG: Automatische Eisbereiter und/oder Wasserspender müssen an eine Wasserleitung angeschlossen werden, die nur Trinkwasser mit einem Wasserleitungsdruck zwischen 0,17 und 0,81 MPa (1,7 und 8,1 bar) liefert. Lagern Sie keine explosiven Substanzen, wie Sprühdosen mit brennbarem Treibmittel in diesem Gerät. Die in den Kühlakkus (bei manchen Modellen vorhanden) enthaltene (ungiftige) Flüssigkeit darf nicht verschluckt werden. Verzehren Sie Eiswürfel oder Wassereis nicht unmittelbar nach der Entnahme aus dem Gefrierfach, da sie Kälteverbrennungen hervorrufen können. Bei Produkten, die für den Gebrauch eines Luftfilters hinter einer zugänglichen Lüfterabdeckung ausgelegt sind, muss der Filter bei laufendem Kühlschrank stets eingesetzt sein. Bewahren Sie keine Glasbehälter mit Flüssigkeiten im Gefrierfach, sie könnten zerbrechen. Blockieren Sie das Gebläse (falls inbegriffen) nicht mit Lebensmitteln. Prüfen Sie nach dem Ablegen von Lebensmitteln, ob die Tür der Fächer korrekt schließt, besonders die Tür des Gefrierfachs. Beschädigte Dichtungen müssen so schnell wie möglich ausgetauscht werden. Verwenden Sie das Kühlfach nur zur Aufbewahrung von frischen Lebensmitteln und das Gefrierfach nur zur Aufbewahrung von gefrorenen Lebensmitteln, zum Einfrieren von frischen Lebensmitteln und zur Herstellung von Eiswürfeln. Unverpackte Lebensmittel so lagern, dass sie nicht mit den Innenwänden des Kühl- bzw. Gefrierfachs in Berührung kommen. Möglicherweise verfügt das Gerät über Sonderfächer (Frischefach, Null-Grad-Box, usw.). Falls nicht anderweitig in der Anleitung des Gerätes angegeben, können diese für eine gleichmäßige Funktion im gesamten Gerät herausgenommen werden. Das brennbare Gas C-Pentan wird als Treibmittel im Isolierschaum eingesetzt.24 INSTALLATION Das Gerät muss von zwei oder mehr Personen gehandhabt und aufgestellt werden – Verletzungsgefahr. Schutzhandschuhe zum Auspacken und zur Installation des Geräts verwenden – Schnittgefahr. Die Installation, einschließlich Wasseranschluss (falls vorhanden) sowie der elektrische Anschluss und eventuelle Reparaturen dürfen nur von einem qualifizierten Techniker durchgeführt werden. Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies vom Bedienungshandbuch nicht ausdrücklich vorgesehen ist. Kinder vom Installationsort fernhalten. Prüfen Sie das Gerät nach dem Auspacken auf Transportschäden. Bei auftretenden Problemen wenden Sie sich bitte an Ihren Händler oder den Kundenservice. Nach der Installation müssen Verpackungsabfälle (Kunststoff, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahrt werden - Erstickungsgefahr. Das Gerät vor Installationsarbeiten von der Stromversorgung trennen - Stromschlaggefahr. Während der Installation sicherstellen, das Netzkabel nicht mit dem Gerät selbst zu beschädigen - Brand- oder Stromschlaggefahr. Das Gerät erst starten, wenn die Installationsarbeiten abgeschlossen sind. Achten Sie beim Bewegen des Gerätes darauf, den Boden (z. B. Parkett) nicht zu beschädigen. Stellen Sie das Gerät auf dem Boden oder einer für sein Gewicht ausreichend starken Halterung auf. Der Ort sollte der Größe und der Nutzung des Geräts entsprechen. Sicherstellen, dass sich das Gerät nicht in der Nähe einer Wärmequelle befindet und dass die vier Füße fest auf dem Boden aufliegen. Die Füße entsprechend einstellen und mit einer Wasserwaage kontrollieren, dass das Gerät vollkommen eben und standfest ist. Warten Sie mindestens zwei Stunden, bevor Sie das Gerät einschalten, um sicherzustellen, dass der Kältemittelkreislauf einwandfrei funktioniert. WARNUNG: Um Gefahren aufgrund von Instabilität zu verhindern, muss das Gerät gemäß Herstelleranweisungen platziert oder befestigt werden. Der Kühlschrank darf nicht so aufgestellt werden, dass das Metallrohr eines Gasherdes, Metall- bzw. Wasserrohre oder elektrische Verkabelungen mit der Rückwand des Gerätes in Berührung kommen (oder mit der Kondensatorschlange). Alle Abmessungen und Abstandsflächen die für die Installation des Gerätes erforderlich sind, befinden sich in dem Installationshandbuch.

HINWEISE ZUR ELEKTRIK

Es muss gemäß den Verdrahtungsregeln möglich sein, den Netzstecker des Gerätes zu ziehen, oder es mit einem Trennschalter, welcher der Steckdose vorgeschaltet ist, auszuschalten. Das Gerät muss im Einklang mit den nationalen elektrischen Sicherheitsbestimmungen geerdet sein. Verwenden Sie keine Verlängerungskabel, Mehrfachstecker oder Adapter. Nach der Installation25 dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein. Das Gerät nicht in nassem Zustand oder barfuß verwenden. Das Gerät nicht verwenden, wenn das Netzkabel oder der Stecker beschädigt sind, wenn es nicht einwandfrei funktioniert, wenn es heruntergefallen ist oder in irgendeiner Weise beschädigt wurde. Wenn das Netzkabel beschädigt ist, muss es aus Sicherheitsgründen vom Hersteller, von seinem Kundendienstvertreter oder einer ähnlich qualifizierten Fachkraft mit einem identischen Kabel ersetzt werden - Stromschlaggefahr.

REINIGUNG UND WARTUNG

WARNUNG: Vor dem Durchführen von Wartungsarbeiten ist sicherzustellen, dass das Gerät ausgeschaltet und von der Stromversorgung getrennt ist; Verwenden Sie niemals Dampfreiniger - Stromschlaggefahr. Verwenden Sie keine Scheuermittel wie Fensterspray, Entfetter, entzündbare Flüssigkeiten, Reinigungspaste, konzentrierte Reinigungsmittel, Bleichmittel oder benzinhaltige Reinigungsmittel auf Kunststoffteilen, Innen- oder Türablagen oder Dichtungen. Benutzen Sie keine Papiertücher, Topfreiniger oder scharfen Gegenstände. ENTSORGUNG VON VERPACKUNGSMATERIALIEN Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das Recycling-Symbol

Werfen Sie das Verpackungsmaterial deshalb nicht einfach weg, sondern entsorgen Sie es gemäß den geltenden örtlichen Vorschriften. ENTSORGUNG VON HAUSHALTSGERÄTEN Dieses Gerät wurde aus recycelbaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät gemäß den regionalen Vorschriften zur Abfallbeseitigung. Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten sind bei der örtlichen Behörde, der Müllabfuhr oder dem Händler erhältlich, bei dem das Gerät gekauft wurde. Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss. ENERGIESPARTIPPS Befolgen Sie die Aufstellanweisungen, um angemessene Belüftung sicherzustellen. Eine unzureichende Belüftung hinten am Gerät erhöht den Energieverbrauch und verringert die Kühlkapazität. Häufiges Öffnen der Tür kann zu einem erhöhten Energieverbrauch führen. Die Innentemperatur des Gerätes und der Energieverbrauch können sowohl von der Umgebungstemperatur als auch vom Standort des Gerätes beeinflusst werden. Bei der Temperatureinstellung sind diese Faktoren zu berücksichtigen. Öffnen Sie die Tür nur so weit wie notwendig. Platzieren Sie Lebensmittel zum Auftauen im Kühlschrank. Die niedrige Temperatur der gefrorenen Lebensmittel kühlt das Essen im Kühlschrank. Lassen Sie warme Speisen und Getränke abkühlen, bevor Sie diese im Gerät platzieren. Die Position der Ablageflächen im Kühlschrank hat keinen Einfluss auf den effizienten Energieverbrauch. Lebensmittel müssen so auf den Ablageflächen platziert werden, dass eine korrekte Luftzirkulation sichergestellt wird (Lebensmittel dürfen sich nicht berühren und zwischen Lebensmitteln und Rückwand muss Abstand gehalten werden). Sie können die Lagerkapazität der gefrorenen Lebensmittel durch Entnahme der Körbe und, wenn vorhanden, der Stop-Frost-Ablage, erhöhen. Es gibt keinen Grund zur Beunruhigung im Falle von Geräuschen durch das Gebläse, die in dieser Produkt- Kurzanleitung als normal beschrieben werden.26 Einstellung des Thermostats

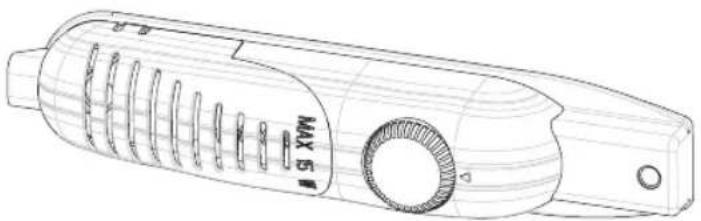

• Der Thermostat regelt automatisch die Innentemperatur des Kühlschranks. Durch Drehen des Knopfes von 1 auf 5 können kältere Temperaturen erzielt werden.

“ zeigt, dass der Thermostat geschlossen ist und keine Kühlung erfolgt.

• Für die kurzzeitige Lagerung von Lebensmitteln im Kühlschrank können Sie den Knopf zwischen die niedrigste und mittlere Position (1-3) einstellen.

• Für die langfristige Lagerung von Lebensmitteln im Kühlschrank können Sie den Knopf auf die mittlere Position (3-4) einstellen. Bitte beachten: Raumtemperatur, Temperatur der frisch gelagerten Lebensmittel und Häufigkeit der Türöffnung beeinflussen die Temperatur im Kühlschrank. Bei Bedarf die Temperatureinstellung ändern.

• Wenn Sie das Gerät zum ersten Mal einschalten, wäre es ideal, wenn Sie es 24 Stunden lang ohne Lebensmittel laufen lassen und die Tür nicht öffnen. Wenn eine sofortige Verwendung notwendig ist, sollten Sie das Einlagern großer Lebensmittelmengen vermeiden.

• Wenn das Gerät ausgeschaltet oder der Netzstecker gezogen wird, müssen Sie mindestens 5 Minuten bis zum erneuten Einschalten warten, um den Kompressor nicht zu beschädigen.

• VORRATSSCHRANK (ohne Sternekennzeichnung): Vorratsschränke (Kühler) haben kein Gefrierfach, können jedoch auf 4 - 6 °C abkühlen. Warnhinweise zu Temperatureinstellungen

• Es wird im Hinblick auf die Effizienz des Kühlschranks nicht empfohlen, diesen in Umgebungen mit weniger als 10 °C zu betreiben.

• Die Temperatureinstellung sollte auf die Häufigkeit der Türöffnungen und die im Kühlschrank aufbewahrte Lebensmittelmenge abgestimmt werden.

• Ihr Kühlschrank sollte, nachdem der Netzstecker eingesteckt wurde, je nach Raumtemperatur bis zu 24 Stunden ohne Unterbrechung laufen, damit er komplett gekühlt ist. Vermeiden Sie das häufige Öffnen der Kühlschranktür und lagern Sie während dieses Zeitraums nicht viele Lebensmittel ein.

• Es kommt eine Zeitverzögerung von 5 Minuten zur Anwendung, wenn Sie den Netzstecker ziehen und dann wieder einstecken oder wenn ein Stromausfall eintritt, um den Kompressor Ihres Kühlschranks vor Beschädigung zu schützen. Nach 5 Minuten beginnt Ihr Kühlschrank wieder normal zu arbeiten.

• Ihr Kühlschrank wurde für den Betrieb innerhalb der in den Normen festgelegten Umgebungstemperaturbereiche ausgelegt, die der auf dem Informationsschild angegebenen Klimaklasse entsprechen. Im Hinblick auf die Kühlleistung empfehlen wir, den Kühlschrank nicht außerhalb der festgelegten Temperaturgrenzwerte zu betreiben.

• Dieses Gerät ist für die Verwendung bei Raumtemperatur innerhalb des Bereiches von 16 °C - 32 °C ausgelegt.

BEDIENUNG DES GERÄTS27

• Der Kühlschrank dient dazu, frische Lebensmittel für einige Tage aufzubewahren.

• Platzieren Sie die Lebensmittel nicht in direktem Kontakt mit der Rückwand des Kühlschranks. Lassen Sie etwas Platz um die Lebensmittel, damit die Luft zirkulieren kann.

• Stellen Sie keine heißen Lebensmittel oder dampfenden Flüssigkeiten in den Kühlschrank.

• Stellen Sie sicher, dass die Lebensmittel stets eingepackt sind oder in geschlossenen Behältern aufbewahrt werden.

• Zur Verringerung der Feuchtigkeit und zur Vermeidung von Eisbildung keine Flüssigkeiten in offenen Behältern in den Kühlschrank stellen.

• Wir empfehlen Ihnen, Fleisch lose einzupacken und auf der Glasablage oberhalb des Gemüsefachs aufzubewahren, wo die Luft kühler ist.

• Lagern Sie Obst und Gemüse lose in den Gemüsebehältern.

• Um das Entweichen der kalten Luft zu vermeiden, die Tür nicht zu oft öffnen und nicht längere Zeit offen stehen lassen.

LAGERUNG VON LEBENSMITTELN IM GERÄT

• Trennen Sie das Gerät vor dem Reinigen von der Stromversorgung.

• Gießen Sie beim Reinigen des Geräts kein Wasser hinein.

• Stellen Sie sicher, dass kein Wasser in das Lampengehäuse und sonstige elektrische Bauteile eintritt.

• Der Kühlschrank sollte regelmäßig mit einer Lösung aus Natron und lauwarmem Wasser gereinigt werden.

• Reinigen Sie Zubehörteile separat mit Wasser und Geschirrspülmittel. Reinigen Sie diese nicht im Geschirrspüler.

• Verwenden Sie keine scheuernden Produkte, Reinigungsmittel oder Seifen. Nach dem Reinigen mit klarem Wasser spülen und sorgfältig abtrocknen. Wenn Sie die Reinigung beendet haben, stecken Sie den Netzstecker wieder mit trockenen Händen ein.

• Reinigen Sie den Kondensator mindestens zweimal pro Jahr mit einem Besen. Dies hilft Ihnen Energiekosten zu sparen und die Leistungsfähigkeit zu steigern. DIE STROMVERSORGUNG MUSS UNTERBROCHEN WERDEN. Abtauen

• Abtauen findet automatisch während des Betriebs im Kühlschrank statt; das Wasser wird in der Verdunstungsrinne gesammelt und verdunstet automatisch.

• Die Verdunstungsrinne und die Wasserablauföffnung sollten regelmäßig mit dem Stöpsel des Tauwasserablaufs gereinigt werden, um zu verhindern, dass sich Wasser am Kühlschrankboden sammelt, anstatt abzufließen.

• Sie können die Ablauföffnung auch reinigen, indem Sie ½ Glas Wasser hineinleeren. Austausch der Glühbirne Zum Austauschen der Glühbirne des Kühlschranks:

1. Das Gerät von der Stromversorgung trennen.

2. Die Haken an den Seiten der Leuchtenabdeckung

drücken und die Leuchtenabdeckung abnehmen.

3. Ersetzen Sie die vorhandene Glühbirne durch ein neue

4. Bringen Sie die Leuchtenabdeckung wieder an. Warten

Sie 5 Minuten und stecken Sie das Netzkabel des Geräts wieder ein. Austausch der LED-Beleuchtung Wenn Ihr Kühlschrank über eine LED-Beleuchtung verfügt, kontaktieren Sie bitten den Helpdesk, da diese nur durch autorisiertes Personal getauscht werden darf.

REINIGUNG UND PFLEGE28

Transport und Wechsel des Aufstellungsortes

• Die Originalverpackung und Polystyrol (PS) können bei Bedarf einbehalten werden.

• Das Gerät sollte während des Transports mit einer breiten Schnur oder einem starken Seil gesichert werden. Die Anweisungen auf dem Wellpappekarton sind während des Transportes einzuhalten.

• Vor dem Transport oder dem Wechsel des Aufstellungsortes sollten alle beweglichen Gegenstände (z. B. Ablagen, Gemüsebehälter…) aus dem Gerät entnommen oder mit Bändern gesichert werden, damit sie nicht beschädigt werden. Transportieren Sie den Kühlschrank in aufrechter Position.

TRANSPORT UND WECHSEL DES AUFSTEL-

LUNGSORTES Wenn Ihr Kühlschrank nicht ordnungsgemäß arbeiten sollte, könnte es sich um ein geringfügiges Problem handeln. Prüfen Sie daher Folgendes. Das Gerät arbeitet nicht. Prüfen Sie, ob:

• ein Stromausfall vorliegt.

• der Netzstecker ist nicht richtig eingesteckt oder ist lose.

• die Thermostateinstellung ist auf ““.

• die Steckdose ist defekt. Stecken Sie zur Überprüfung ein anderes Gerät, von dem Sie wissen, dass es funktioniert, in die gleiche Steckdose ein. Das Gerät funktioniert schlecht. Prüfen Sie, ob:

• Sie das Gerät zu voll geladen haben.

• die Gerätetür richtig geschlossen ist.

• zu wenige Belüftungsöffnungen im Küchenschrank vorhanden sind (siehe Angaben im Installationshandbuch). Geräuschentwicklung: Das Kühlgas, das im Kühlkreis zirkuliert, kann leise Geräusche (Blubbern) erzeugen, selbst wenn der Kompressor nicht läuft. Machen Sie sich keine Sorgen, dies ist normal. Wenn Sie andere Geräusche hören, prüfen Sie Folgendes:

• Steht das Gerät fest, wie im Installationshandbuch beschrieben.

• Gegenstände auf dem Gerät vibrieren. Wenn sich Wasser im unteren Teil des Kühlschranks befindet; prüfen Sie, dass:

• die Wasserablauföffnung nicht verstopft ist (reinigen Sie mit dem Stöpsel des Tauwasserablaufs die Ablauföffnung).

BEVOR SIE DEN KUNDENDIENST RUFEN29

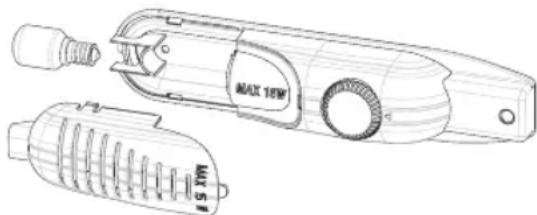

Austausch der Glühbirne

• Wenn kein Strom vorhanden ist, sollte zum Schutz vor Schäden am Kompressor der Netzstecker des Kühlschranks gezogen werden. Das Einstecken des Netzsteckers sollte 5 – 10 Minuten, nachdem die Stromversorgung wiederhergestellt wurde, erfolgen.

• Wenn Sie aus irgendwelchen Gründen den Netzstecker des Kühlschranks ziehen, sollten Sie vor dem erneuten Einstecken mindestens 5 Minuten warten. Dies verhindert Schäden an den Kühlschrankbauteilen.

• Das Kühlaggregat Ihres Kühlschranks ist auf der Geräterückseite verborgen. Deshalb können sich durch den Intervallbetrieb des Kompressors Wassertropfen oder Vereisung an der rückwärtigen Fläche des Kühlschranks bilden. Dies ist als normal anzusehen und es ist kein Abtauvorgang vorzunehmen, außer die Vereisung ist zu stark.

• Beabsichtigen Sie, Ihren Kühlschrank längere Zeit nicht zu benutzen (z. B. Sommerferien), den Thermostat auf «

» drehen. Nach dem Abtauen den Kühlschrank reinigen und die Tür offen lassen, um Feuchtigkeits- und Geruchsbildung zu vermeiden.

• Sollte das Problem bestehen bleiben, nachdem Sie oben genannte Anweisungen befolgt haben, kontaktieren Sie bitte die nächstgelegene, autorisierte Servicestelle.

• Das von Ihnen erworbenen Gerät ist für die Verwendung im Haushalt ausgelegt und darf nur zu Hause und für die genannten Zwecke eingesetzt werden. Es ist nicht gewerbliche oder gemeinschaftliche Nutzung geeignet. Wenn der Käufer das Gerät nicht dementsprechend verwendet, weisen wir darauf hin, dass der Hersteller und der Händler nicht für Reparaturen oder Störungen während des Garantiezeitraums haften. Energiespartipps

1. Das Gerät in einem kühlen, gut belüfteten Raum aufstellen. Keinem direkten Sonnenlicht

aussetzen und nicht neben Hitzequellen (Heizkörper, Herd usw.) stellen. Anderenfalls eine Dämmplatte verwenden.

2. Lassen Sie warme Speisen und Getränke außerhalb des Geräts abkühlen.

3. Decken Sie Getränke oder Flüssigkeiten ab, wenn Sie diese in das Gerät stellen, anderenfalls

steigt die Feuchtigkeit im Gerät an. Demzufolge verlängert sich dessen Arbeitszeit. Das Abdecken von Getränken und sonstigen Flüssigkeiten hilft auch, Geruch und Geschmack zu bewahren.

4. Vermeiden Sie es, die Gerätetür längere Zeit offen stehen zu lassen oder diese zu häufig zu

öffnen. Es tritt dabei warme Luft in den Kühlschrank ein und bewirkt, dass sich der Kompressor unnötig oft einschaltet.

5. Halten Sie die Abdeckungen der unterschiedlichen Temperaturfächer (Gemüsefach, Kühler usw.)

6. Die Türdichtung muss sauber und biegsam sein. Abgenutzte Dichtungen ersetzen.30

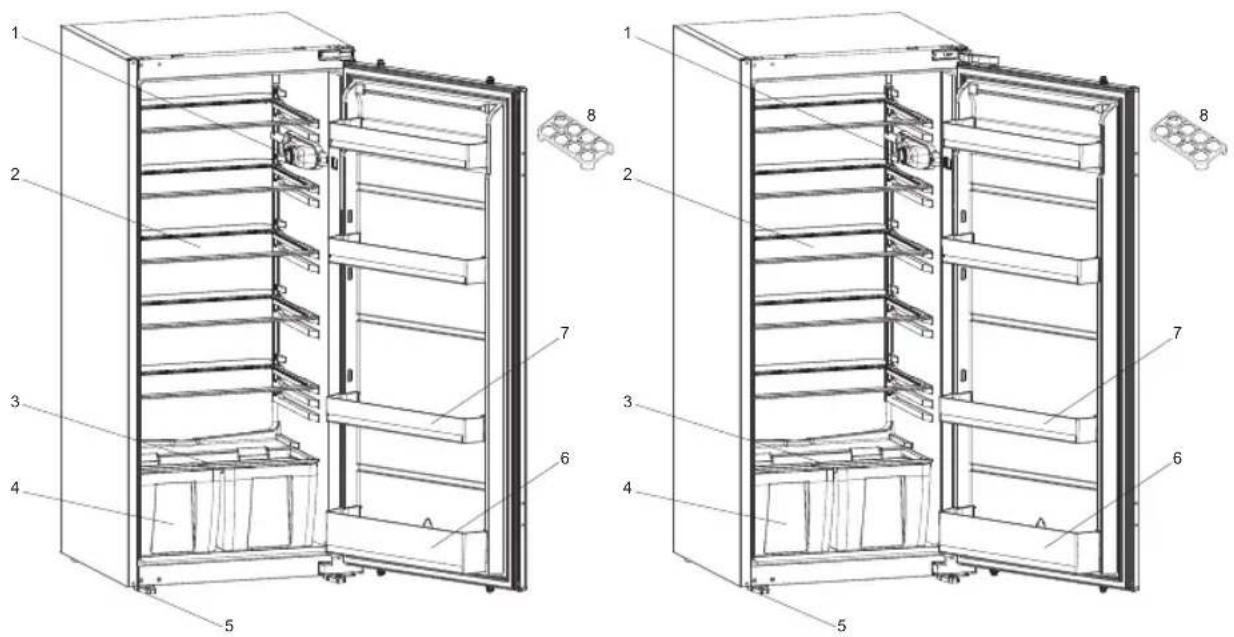

2. KÜHLSCHRANKABLAGEFLÄCHEN

3. GEMÜSEFACHABDECKUNG

5. LINKER & RECHTER FUSS

Diese Darstellung dient nur zur Information über die Geräteteile. Die Teile können je nach Gerätemodell unterschiedlich sein.31 Installationsanleitung und Türanschlagwechsel für Ausführungen mit Schiene und Scharnieren ! Es wird empfohlen, die Installation durch autorisiertes, technisches Personal ausführen zu lassen ! Vor der Installation die Anleitungen aufmerksam durchlesen. ! Den Kühlschrank/Gefrierschrank nur in standsichere Küchenschränke einbauen. ! Die Schrankabmessungen ändern sich durch das Material der Verkleidungsleiste

1. Wenn die Verkleidungsleiste

aus Kunststoff ist, für die Schrankabmessungen in (Tabelle 1/B1) nachsehen.

2. Wenn die Verkleidungsleiste

aus Metall ist, für die Schrankabmessungen in (Tabelle 1/B2) nachsehen. ! Bei Bedarf den Türanschlag entsprechend den Anleitungen wechseln.

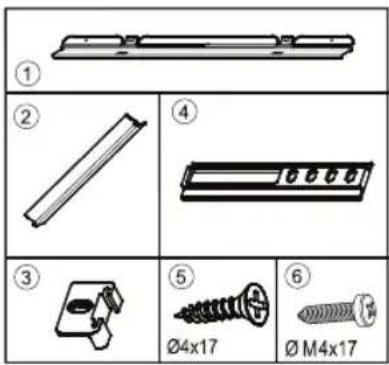

1. Siehe Abb. A für die notwendigen Befestigungselemente.

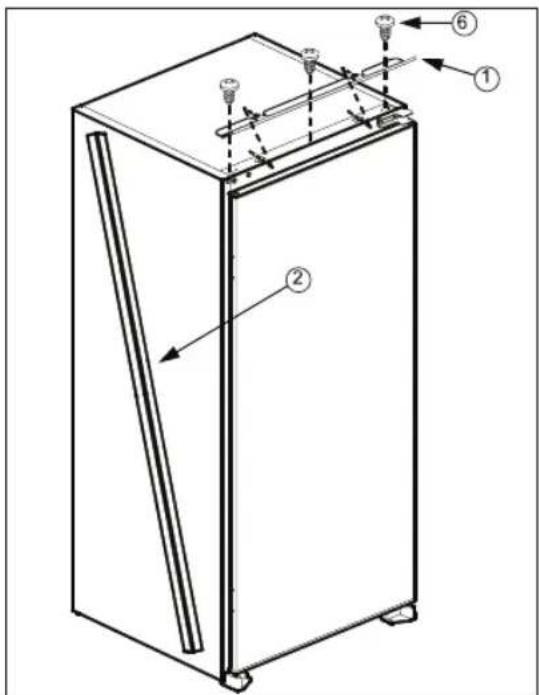

2. Die Verkleidungsleiste

in den Schlitz einsetzen und mit den Schrauben

3. Das Stromkabel durch den Belüftungsschacht führen und so positionieren, dass das Gerät nach dem

Aufstellen leicht eingesteckt werden kann. (Abb. B - Abb. C)

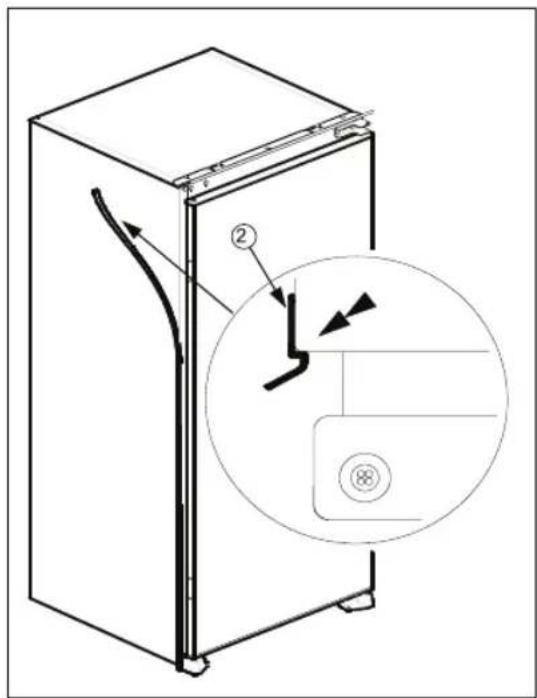

4. Den Dichtungsstreifen

an der Seitenwand des Geräts abnehmen und auf der den Türscharnieren des Geräts entgegengesetzten Seite aufstecken. (Abb. D - Abb. E)

5. Das Gerät anheben und in den Küchenschrank schieben.

6. Das Gerät an die den Türscharnieren entgegengesetzte Seite schieben. Dafür sorgen, dass der

den Raum zwischen dem Gerät und dem Küchenschrank abdeckt.

7. Die vorderen Füße auf die Frontfläche des Küchenschranks ausrichten. (Abb. F)

8. Die vorderen Füße mit den Schrauben

9. Die Verkleidungsleiste

an den Küchenschrank schrauben. (Abb. G)

an die Gerätetür schrauben. (Abb. H)

11. Die Gerätetür im rechten Winkel geöffnet an die Tür des Küchenschranks lehnen.

einschieben, dabei die Fuge ausrichten. (Abb. H)

an die Schranktür schrauben. (Abb. H)

14. Auf der Griffseite zwischen dem Küchenschrank und seiner Tür durch Anpassen der Führungen

einen Spalt von 1~2 mm einstellen. Dies ist für die Gerätefunktion unbedingt erforderlich. (Abb. H)32 Abbildung A Abbildung B Abbildung C Abbildung D Abbildung E

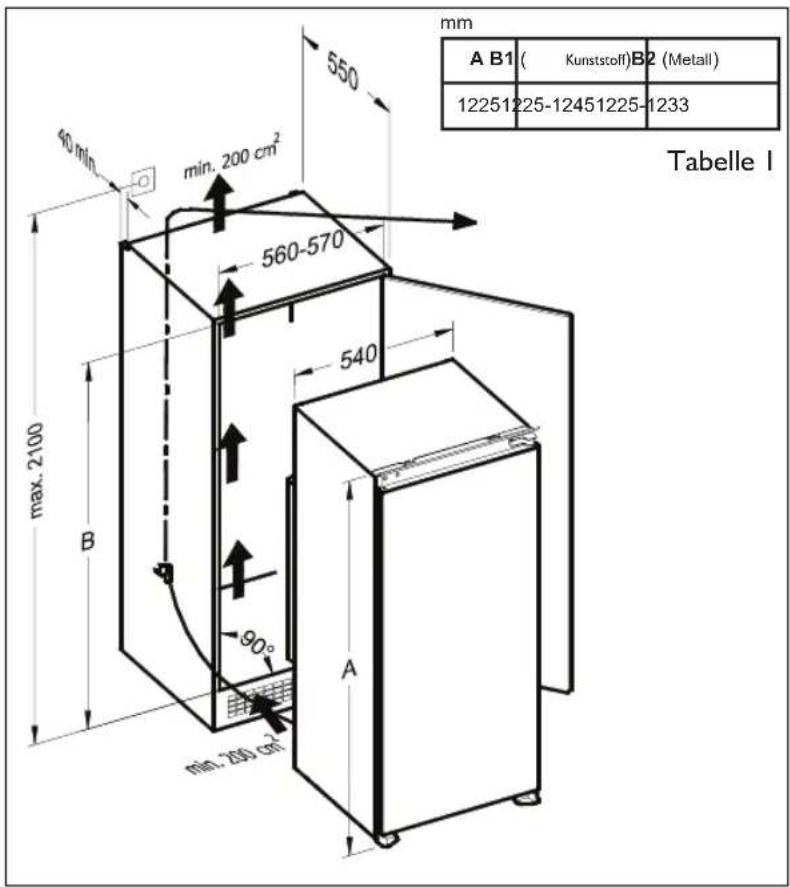

A B1 ( Kunststoff ) B2 (Metall) 1225 1225-1245 1225-1233 Tabelle 133 Abbildung GAbbildung F Abbildung H34 Türanschlagwechsel

demontieren und die Gerätetür

an einen sicheren Ort stellen. (Abb. K)

3. Den Türscharnierstift

ausschrauben und an der gegenüberliegenden Seite festschrauben und die Tür wieder an einen sicheren Ort stellen. (Abb. Ka)

4. Den unteren Türstift

auf die gegenüberliegende Seite versetzen. (Abb. Kb)

5. Die Bohrlochstopfen

auf die gegenüberliegende Seite versetzen. (Abb. Kc)

über dem unteren Türstift

platzieren und den Türscharnierstift

in die Scharnierbohrung auf der Gerätetür

einsetzen. Dann das Türscharnier

fest an der der ursprünglichen Position gegenüberliegenden Seite anschrauben. (Abb. K) Abbildung J Abbildung K35 Installationsanleitungen für Produkte mit Hettich-Scharnieren ! Es wird empfohlen, diese Installation durch autorisiertes, technisches Personal ausführen zu lassen. ! Vor der Installation die Anleitungen aufmerksam durchlesen. ! Den Kühlschrank/Gefrierschrank nur in standsichere Küchenschränke einbauen. ! Die Schrankabmessungen ändern sich durch das Material der Verkleidungsleiste

1. Wenn die Verkleidungsleiste

(1) aus Kunststoff ist, für die Schrankabmessungen in (Tabelle 1/B1) nachsehen.

2. Wenn die Verkleidungsleiste

(1) aus Metall ist, für die Schrankabmessungen in (Tabelle 1/B2) nachsehen. ! Bei Bedarf den Türanschlag entsprechend den Anleitungen wechseln.

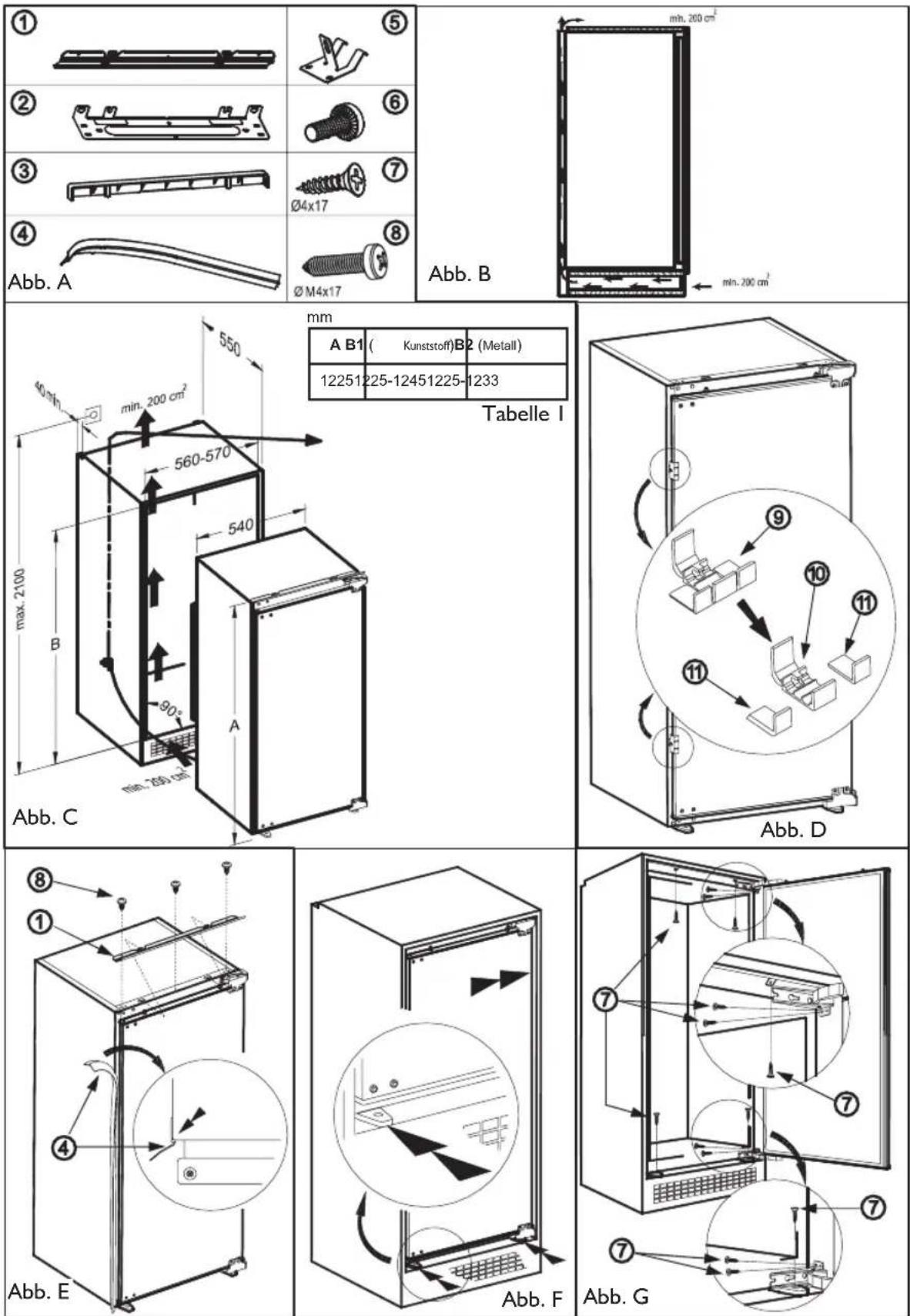

1. Siehe Abb. A für die notwendigen Befestigungselemente.

2. Die Verpackung öffnen. Den Dichtungsabstandhalter

(9) nehmen und in drei Teile brechen, wie in Abbildung D gezeigt. Der mittlere Teil ist die Türanschlagschiene (10) . Die beiden anderen Teile sind Abstandhalter der Schranktür (11) . (Abb. D)

3. Die Verkleidungsleiste

(1) in den Schlitz einsetzen und mit den Schrauben (8) anschrauben. (Abb. E)

4. Das Stromkabel durch den Belüftungsschacht führen und so positionieren, dass das Gerät nach

dem Aufstellen leicht eingesteckt werden kann. (Abb. B - Abb. C)

5. Den Dichtungsstreifen

(4) auf die Höhe des Rücksprungs schneiden und auf der den Türscharnieren des Geräts entgegengesetzten Seite aufstecken. (Abb. E)

6. Das Gerät anheben und in den Küchenschrank schieben.

7. Das Gerät über die Scharniere an den Küchenschrank lehnen und den vorderen Fuß auf die

Frontfläche des Küchenschranks ausrichten. (Abb. F)

8. Die Gerätetür öffnen und den vorderen Fuß mit Schrauben

(7) anschrauben. (Abb. G)

9. Die Verkleidungsleiste

(1) mit den Schrauben (7) an den Küchenschrank schrauben. (Abb. G)

10. Die Scharniere mit den Schrauben

(7) an den Küchenschrank schrauben. (Abb. G)

11. Die Gerätetür schließen. Die Muttern

(14) , Unterlegscheiben (13) und Einstellschrauben (12) aus der Gerätetür schrauben und abnehmen. (Abb. H)

12. Die Auskleidungen der Streifen auf den Türanschlagschienen

(10) herausnehmen. Die Türanschlagschienen (10) auf der Gerätetür platzieren, indem die Lagernaben auf den Bohrungen der Gerätetür eingesetzt werden. Die vordere Fläche der Türanschlagschienen( 10) und die Gerätetür parallel aufeinander ausrichten. Die Türanschlagschienen (10) auf der Gerätetür stecken lassen. (Abb. H)

(2) in die Türanschlagschienen (10) einschieben. (Abb. J - Abb. K)

14. Die Auskleidungen der Streifen auf der Vorderseite des Türanschlags

15. Die Auskleidungen der Streifen auf den Abstandhaltern der Schranktür

(11) herausnehmen und näher an den oberen Ecken auf die Schranktür stecken(15). (Abb. K)

16. Lehnen Sie die Küchenschranktür

(15) an den Türanschlag (2) . Richten Sie dabei die Abstandhalter der Schranktür(11) an den linken, rechten und oberen Kanten auf die Seiten des Küchenschranks oder die Fronttüren der danebenliegenden und oberen Küchenschränke aus. (Abb. K)

17. Stellen Sie sicher, dass die Küchenschranktür

(15) auf dem Türanschlag (2) steckt. Ziehen Sie an der Schranktür (15) und lassen Sie dabei den Türanschlag (2) aus den Anschlagschienen (10) gleiten. Beachten Sie, dass der Türanschlag (2) auf der Schranktür (15) stecken bleibt. (Abb. L)36

18. Legen Sie die Schranktür

(15) auf den Boden und schrauben Sie den Türanschlag (2) mit den Schrauben (7) an die Schranktür (15) . (Abb. L)

19. Um etwaige Möbelfehler zu beseitigen, gibt es Abstandhalter aus Kunststoff

(A) , die am Türanschlag (2) stecken. Entfernen Sie diese Abstandhalter aus Kunststoff (A) . (Abb. M)

20. Entfernen Sie die Türanschlagschienen

(10) von der Gerätetür. Schrauben Sie die Einstellschrauben (12) in die Bohrungen auf der Gerätetür. Lassen Sie dabei den notwendigen Platz, indem Sie die Abstandhalter für die Schranktür (11) verwenden. (Abb. N)

21. Öffnen Sie die Gerätetür. Platzieren Sie die Schranktür

(15) auf der Gerätetür und setzen Sie die Einstellschrauben(12) in die Schlitze am Türanschlag (2) ein. (Abb. N)

22. Platzieren Sie die Unterlegscheiben

(13) und schrauben Sie die Muttern (14) auf die Einstellschrauben (12) . (Abb. N)

23. Ein Spalt von 1~2 mm zwischen dem Küchenschrank und der Schranktür ist für die

Gerätefunktion unbedingt notwendig. Schließen Sie die Tür und nehmen Sie die Feineinstellung der Schranktür (15) durch Ein- oder Ausschrauben der Einstellschrauben (12) für die vertikale Anpassung vor. Mithilfe der Schlitze an den Türanschlägen (2) können die anderen Richtungen angepasst werden. (Abb. P1)

24. Platzieren Sie die unteren Türbefestigungen

(5) an der Gerätetürunterkante zwischen der Gerätetür und der Schranktür (15) . Schrauben Sie die unteren Türbefestigungen (5) mit den Schrauben (6) an die Gerätetür. (Abb. O)

25. Schrauben Sie die unteren Türbefestigungen

(5) mit Schrauben (7) an die Schranktür (15)

26. Für die Anpassung des Abstands zwischen der oberen Küchenschranktür

(15) und dem Schrank können Sie die Schrauben (6) lösen und dann den Abstand zwischen der oberen Gerätetür (19) und der oberen Schranktür (15) durch den Federeffekt der unteren Türbefestigungen (5) anpassen, während Sie die Schrauben (6) wieder einschrauben.

27. Schieben Sie Anschlagabdeckung

(3) auf den Türanschlag (2) . (Abb. P2)37 Abb. A Abb. B Abb. C Abb. D Abb. E Abb. F Abb. G

A B1 ( Kunststoff ) B2 (Metall) 1225 1225-1245 1225-1233 Tabelle 138 Abb. H Abb. J Abb. K Abb. L Abb. M Abb. N Abb. O Abb. P Abb. P1 Abb. P239 Abb. S Abb. R Abb. T Türanschlagwechsel ! Achten Sie darauf, Ihre Finger nicht in den Scharnieren einzuklemmen (oberes Türscharnier (20-a) und unteres Türscharnier (20-b)

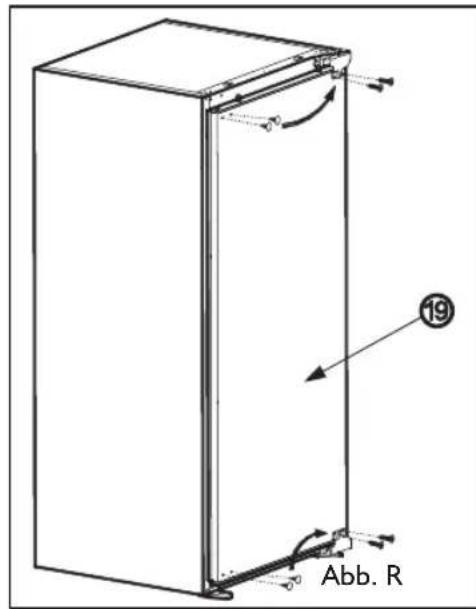

1. Öffnen Sie die Gerätetür

2. Schrauben Sie die Schrauben auf der Frontfläche der

Gerätetür (19) aus. Stellen Sie die Gerätetür (19)

einem sicheren Ort ab. (Abb. S)

3. Versetzen Sie die Bohrlochstopfen auf der

Frontfläche der Gerätetür (19) in die Bohrungen auf der entgegengesetzten Seite. (Abb. S)

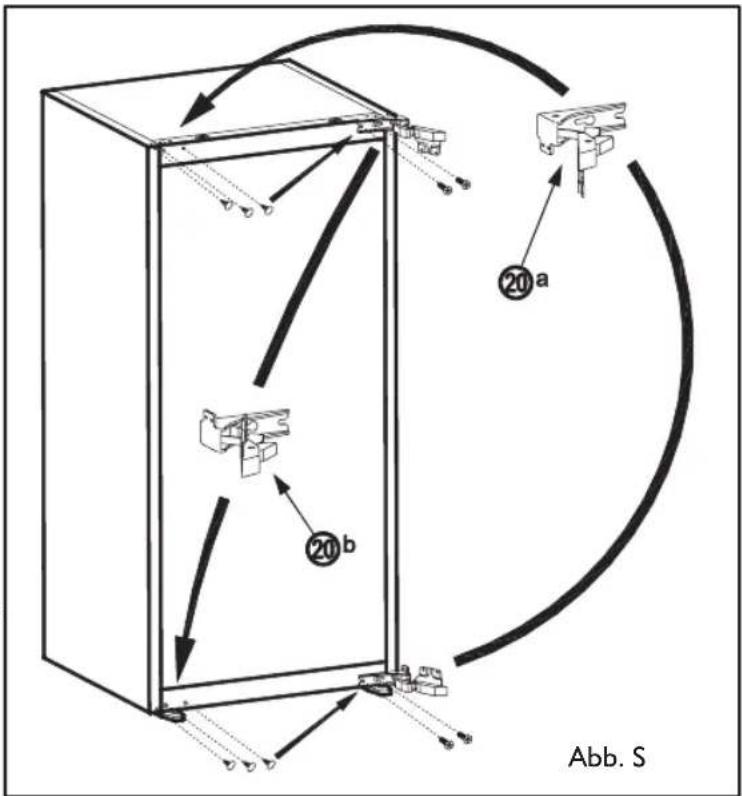

4. Öffnen Sie das obere Türscharnier

(20-a) und das untere Türscharnier (20-b) . (Abb. S) und demontieren Sie diese. (Abb. T)

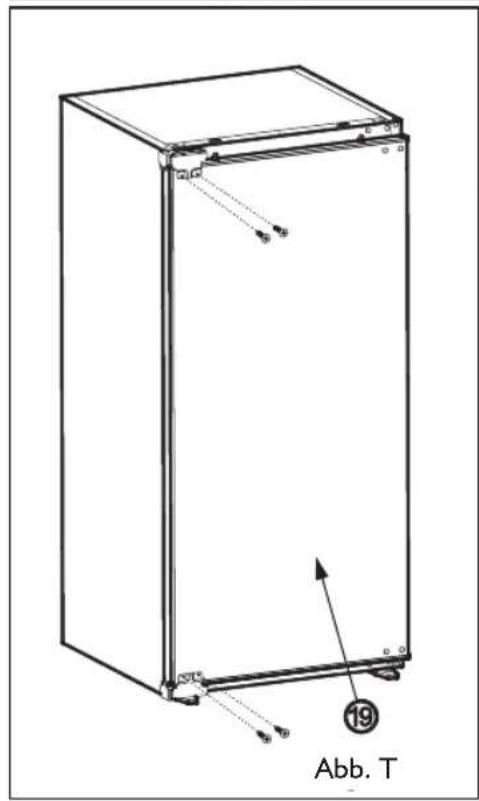

5. Versetzen Sie die Bohrlochstopfen auf die

gegenüberliegende Seite. (Abb. T)

6. Bauen Sie das obere Türscharnier

(20-a) und das untere Türscharnier (20-b) an den ihrer ursprünglichen Position gegenüberliegenden Ecken ein. (Abb. T)

7. Bauen Sie die Gerätetür

(19) zusammen. (Abb. U)40
