Produkttyp	Einbau-Induktionskochfeld
Marke	Junker
Modell	JI46HT18
Anzahl der Kochzonen	4 (Schätzung)
Ausschnittmaße (L×B)	ca. 560 × 490 mm (Standard 60 cm)
Stromversorgung	Anschluss 230 V / 400 V, Schutzklasse 1
Gesamtleistung	ca. 7,2 kW (Schätzung für 4 Kochzonen)
Hauptfunktionen	Induktionskochen, Topferkennung, automatische Abschaltung, Kindersicherung
Reinigung und Pflege	Glaskeramik, Reinigung mit mildem Reinigungsmittel und nicht scheuerndem Tuch
Sicherheit	Gefahr durch Magnetismus (Permanentmagnete), Sicherheitsabstand 10 cm für Implantate, automatische Abschaltsicherung
Installation	Einbau, mindestens 70 mm Lüftung bei Montage über einer Schublade, 30 mm bei Montage über einem Backofen, hitzebeständige Silikonfuge
Nettogewicht	ca. 8-10 kg (Schätzung für Standard-Induktionskochfeld)
Länge des Anschlusskabels	Bis zu 2,20 m (erhältlich über Kundendienst)
Ersatzteile	Erhältlich über den Junker-Kundendienst
Garantie	Gemäß den allgemeinen Geschäftsbedingungen, nicht ordnungsgemäße Installation führt zum Garantieverlust

Häufig gestellte Fragen - JI46HT18 Junker

Welche Risiken bestehen durch die Permanentmagnete des Kochfelds?

Das Gerät enthält Permanentmagnete, die elektronische Implantate (Herzschrittmacher, Insulinpumpen) beeinflussen können. Träger müssen einen Mindestabstand von 10 cm zum Gerät einhalten.

Wie groß ist der Mindestabstand zwischen dem Kochfeld und dem Backofen oder der Schublade?

Über einer Schublade: 70 mm zwischen Arbeitsplatte und Schubladenoberseite. Über einem Backofen: 30 mm zwischen Arbeitsplatte und Backofenfront sowie 5 mm zwischen Kochfeld und Backofen.

Kann ich das Kochfeld über einem Kühlschrank oder Geschirrspüler installieren?

Nein, die Installation über einem Kühlschrank, Geschirrspüler, unbelüftetem Backofen oder einer Waschmaschine ist nicht zulässig. Nur Schubladen oder belüftete Backöfen sind erlaubt.

Wie wird das Gerät elektrisch angeschlossen?

Der Anschluss muss von einem autorisierten Fachmann durchgeführt werden. Verwenden Sie das mitgelieferte Kabel oder ein Kundendienstkabel bis zu 2,20 m. Befolgen Sie den Anschlussplan (2L/2N möglich). Die Adern: BN (braun), BU (blau), GN/YE (grün/gelb), BK (schwarz), GY (grau).

Was tun, wenn nach dem Anschluss 'L404' auf dem Display erscheint?

Die Anzeige 'L404' weist auf einen Anschlussfehler hin. Trennen Sie das Gerät sofort vom Netz und überprüfen Sie den Anschluss des Stromkabels an das Stromnetz.

Welche Art von Silikonfuge zum Abdichten des Kochfelds verwenden?

Verwenden Sie einen geeigneten hitzebeständigen Silikon wie Novasil® S70 oder Ottoseal® S70. Die Trocknungszeit beträgt mindestens 24 Stunden vor der ersten Benutzung.

Wie reinige ich die Glaskeramik?

Verwenden Sie ein mildes Reinigungsmittel und ein nicht scheuerndes Tuch. Vermeiden Sie aggressive Produkte oder raue Schwämme. Reinigen Sie nach jedem Gebrauch, um angebrannte Rückstände zu vermeiden.

Welche Tragfähigkeit muss die Arbeitsplatte für den Einbau haben?

Die Arbeitsplatte muss eine Last von ca. 60 kg tragen können. Bei dünnen Platten verwenden Sie ein hitze- und feuchtigkeitsbeständiges Verstärkungsmaterial.

Kann ich dieses Kochfeld in einem Boot oder Fahrzeug verwenden?

Nein, die Verwendung in einem Boot oder Fahrzeug ist nicht zulässig. Das Gerät ist nur für den festen Einbau in einer Haushaltsküche vorgesehen.

Wie wird das Gerät bei Bedarf ausgebaut?

Trennen Sie das Gerät vom Strom, entfernen Sie die Befestigungsklammern, lösen Sie die Silikonfuge um das Kochfeld und drücken Sie von unten, um das Gerät zu befreien. Verwenden Sie keine Hebelwerkzeuge, um die Glaskeramik nicht zu beschädigen.

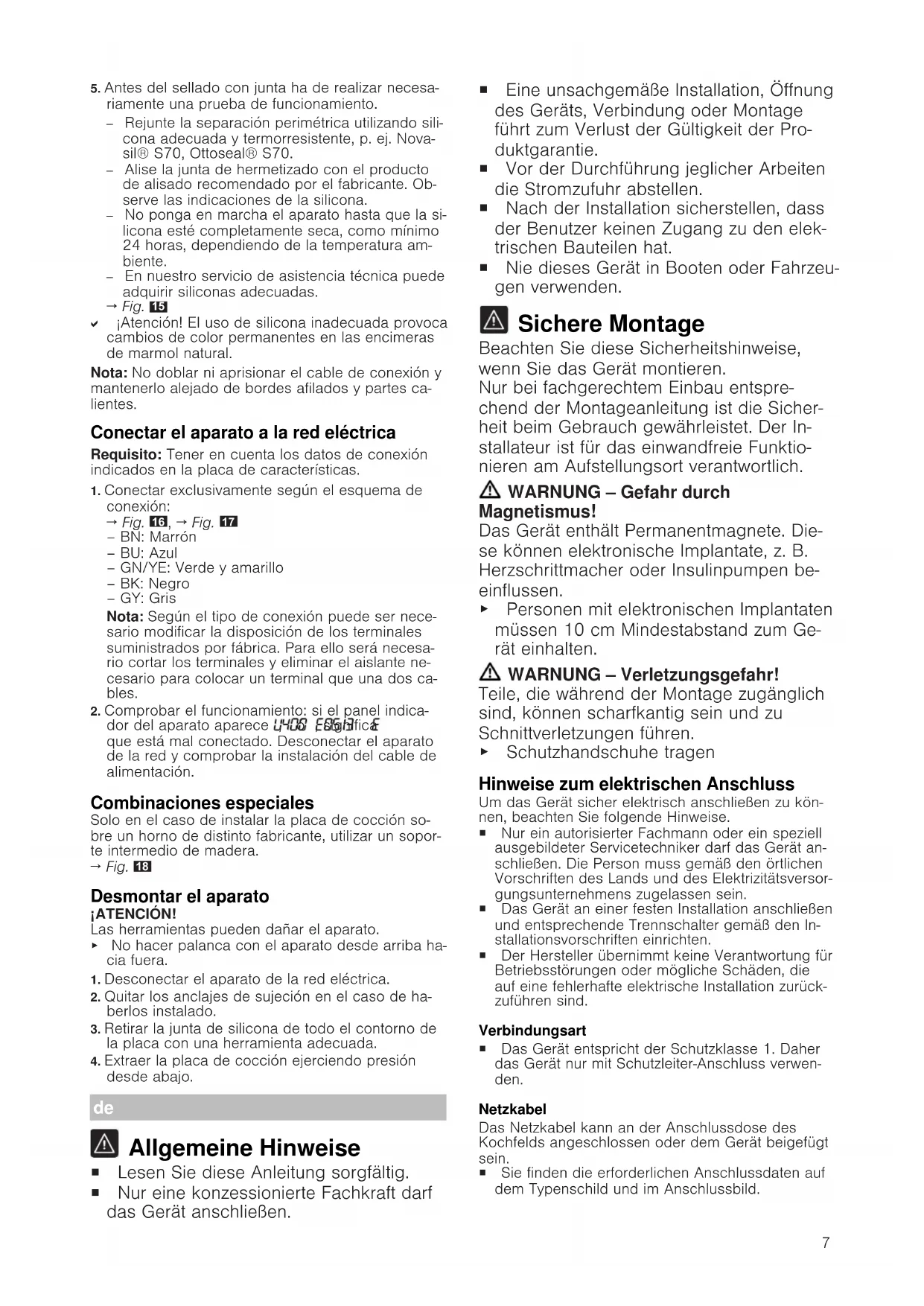

BEDIENUNGSANLEITUNG JI46HT18 Junker

• Lesen Sie diese Anleitung sorgfältig.

• Nur eine konzessionierte Fachkraft darf das Gerät anschließen.

• Eine unsachgemäß Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
  Vor der Durchführung jeglicher Arbeiten die Stromzufahr abstellen.

• Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.
• Nie diesen Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installatur ist für das einwandfrei Funktionen am Aufstellungsort verantwortlich.

WARNING - Gefahr durch

Magnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder InsulnPumpen be-einflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNING - Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, konnen scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe tragien

Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschlieben. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
  Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
• Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführren sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Netzkabel

Das Netzkabel kann an der Anschlussdose des Kochfelds angeschlossen oder dem Gerät beigegeführt sein.
- Sie finden die erforderlichen Anschlussdaten auf dem Typenschild und im Anschlussbild.

• Nur das Anschlusskabel verwenden, das mit dem Gerat mitgeliefert oder vom Kundendienst gefelwert ist. Falls Sie ein längeres Kabel benötigen, den Kundendienst kontaktieren. Anschlussleitungen bis zu 2,20 m Lange sind verfügbar.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backöfen mit Geblaseluftung installieren. Keine Kühlschränke, Geschirrspüler, unbeluftete Backöfen oder Waschmaschinen unter dem Kochfeld installieren.
• Sicherstellen, dass das Einbaumöbel mindestens bis 90^ hitzebestandig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

Eben, waagrecht, stabil.
Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
- Bei dūnnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verständungsmaterial verwenden.
Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.
- Sie können das Gerät in folgende temperaturbestandige und wasserdichte Arbeitsplatten einbauen:

• Arbeitsplatten aus Marmor, Naturstein.
• Arbeitsplatten aus Kunststoff.
• Arbeitsplatten aus Massivholz nur in Abstimmung mit dem Hersteller der Arbeitsplatte, Ausschnittkanten versiegeln.
• Bei anderen Arbeitsplatten nur mit Zustimmung des Herstellers der Arbeitsplatte.

Um das Gerät zu niedellieren, keine Stützen an einzelnen Stellen verwenden.
Die Ausschnittarbeiten an der Arbeitsplatte muss ein Fachbetrieb gemäß Einbauskizze vornehmen. Die Schnittkante muss sauber und prazise sein, da sie auf der Oberfläche sightbar ist. Die Schnittkanten mit einem entsprechenden Reinigungsmittel saubern und entfetten.

Dunstabzugshaube

• Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Mobelausschnitt gemäß der Einbauskizze an-zeichnen.
2. Sicherstellens, dass der Winkel der Schnittfläche zur Arbeitsplatte 90^ beträgt. Abb. 1
3. Nach den Ausschnittarbeiten die Späne entfernen..
4. Die Schnittflächen hitzebeständig versiegeln.

Luftung

Um eine korrekte Funktion des Geräts zu garanti- ren, muss das Kochfeld angemessen beluftet sein. Die Luftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesen Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Kuchenwand einhalten. Abb. 2

2. Eine Öffnung oben an der Rückseite des Mobels freihalten. → Abb. 3

3. Falls der Mindestabstand von 20~mm an der Rückseite des Mobels nicht gegeben ist, an der Unterseite eine Öffnung anlagen. Abb. 4

4. Den unteren Sockel nicht hermetisch abschreiben.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüfung des Kochfelds sicherstellen.

Einbau über Schublade

Um eine gute Lufung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 70~mm betragen.
Abb. 5

Einbau über Backofen

Um eine gute Belüfung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatz und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergroßern müssen.

Abb. 6

Netzkabel in die Anschlussdose verlegen

Voraussetzung: Bei Geräten ohne ein vormontiertes Netzteil.

1. Das Kochfeld umdrehen und auf dem Boden der Verpackung, einem Tuch oder einer anderen Oberfläche ablegen, um Kratzer zu vermeiden. Abb. 7
2. Den Deckel der Anschlussdose mithilfe eines Schraubenziehers anheben. Abb. 8
3. Die Befestigungsschraube offen und die Schlauchschelle mithilfe eines Schraubenziehers anheben. Abb. 9
4. Nur gemäß Abbildung an der Anschlussdose anschlieBen: Abb. 10
5. BN: Braun
6. BU: Blau
7. GN/YE: Gelb und Grün
8. BK: Schwarz
9. GY: Grau

Hinweis: Wenn Sie den Anschluss gemäß dem Anschlussdiagramm 2L/2N vornehmen, die Anordnung der Brücken dem Diagramm entsprechend ändern.

1. Nach dem Kabelanschluss die Schrauben an der Anschlussdose ordnungsgemäß festziehen.
2. Das Netzkabel mit der Schlauchschelle befestigen und die Befestigungsschraube festziehen. Abb. 11
3. Die Kabel in den mittleren Bereich der Anschlussdose verlegen. Den Deckel der Anschlussdose schlieben.
4. Wenn das Netzkabel mit der Schublade interferiert, das Kabel mit dem beigefugten Kabelbinder an der Unterseite des Kochfelds befestigen. Abb. 12

Kochfeld einsetzen

1. Das Klebeband auf dem Absatz der Arbeitsplatte anbringen.
   Abb. 13

2. Das Kochfeld in den Ausschnitt einsetzen.

3. Darauf achen, dass das Kochfeld auf derselben Höhe wie die Arbeitsplatte ist und das Gerät nicht verrutscht.

Die mitgelieferten Halteklammern an der Arbeitsplatte und vorsichtig am Gerät festschrauben.

• Keine elektrischen Schraubenzieher verwenden.

Abb. 14

1. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

2. Vor dem Versiegeln der Dichtungen einen entsprechenden Funktionstest durchführren.

3. Den Spalt ringsum mit geeignetem und hitzebeständigem Silikon versiegeln, z. B. mit Novasil® S70, Ottoseal® S70.

4. Die Dichtfuge mit dem vom Hersteller empfohlenen Glättmittel glatt streichen. Die Hinweise zum Silikon beachten.

Das Gerät erst in Betriebnehmen, wenn das Silikon vollständig getrocknet ist. Das Trockn demauert mindestens 24 Stunden und die Dauer ist abhängig von der Umgebungstemperatur.

• Sie können einen geeigneten Silikonkleber über unseren Kundendienst beziehen.

Abb. 15

Vorsicht! Durch die Verwendung von ungeeignetem Silikon konnen dauerhafte Farbveränderungen auf Arbeitsplatten aus Naturmarmor entstehen.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und bereits Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

Abb. 16, Abb. 17
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün
- BK: Schwarz
- GY: Grau

Hinweis: Je nach Anschlussart,müssen Sie eventuell die Anordnung der vom Werk gelieferten Klemmen verändern. Dafür,müssen Sie eventuell die Klemmen kürzen und die Isolierung entfern, um eine Klemme einsuzetzen, die zwei Kabel verbindet.

1. Betriebsbereitschaft prufen: Wenn in der Anzeige des Gerats 400d65schein, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prufen.

Spezielle Kombinationen

Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

Abb. 18

Gerat demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.
- Nie das Gerät von oben hersaushebeln.
1. Das Gerät vom Stromnetz trennen.
2. Falls vorhanden, die Befestigungsverankerungen entfernen.
3. Die umlaufende Silikondichtung entlang des Kochfelds mit einem geeigneten Werkzeug entfernen.
4. Das Kochfeld von unter herausdrücken.
