PE-HW 650 - Wasserpumpe Pattfield - Kostenlose Bedienungsanleitung

Produkttyp	Wasserpumpe
Marke	Pattfield
Modell	PE-HW 650
Netzanschluss	230 V ~ 50 Hz
Leistungsaufnahme	650 W
Maximale Förderleistung	3 600 l/h
Maximale Förderhöhe	36 m
Maximaler Förderdruck	0,36 MPa (3,5 bar)
Maximale Saughöhe	8 m
Druckanschluss	R1 (33,3 mm) Innengewinde
Sauganschluss	R1 (33,3 mm) Innengewinde
Maximale Wassertemperatur	35 °C
Behälterinhalt	20 l
Einschaltdruck	1,5 bar
Ausschaltdruck	3 bar
Garantierter Schallleistungspegel	85 dB(A)
Schutzart	IPX4
Motorschutz	Überlastschutz-Thermostat
Einsatzbereiche	Bewässerung, Beregnung, Trinkwasserversorgung
Zugelassene Flüssigkeiten	Klares Wasser, Regenwasser, leicht verschmutztes Abwasser
Wartung	Regelmäßige Reinigung, Entleerung vor Frost, Überprüfung des Luftdrucks
Sicherheit	Fehlerstromschutzschalter (RCD) 30 mA empfohlen

Häufig gestellte Fragen - PE-HW 650 Pattfield

Wie installiere ich die Pumpe PE-HW 650 ?

Stellen Sie die Pumpe auf einen festen, ebenen und horizontalen Boden. Füllen Sie das Pumpengehäuse über die Einflüllschraube mit Wasser. Stellen Sie sicher, dass die Saugleitung dicht ist und das Saugventil eingetaucht ist. Schließen Sie das Netzkabel an.

Was tun, wenn die Pumpe nicht ansaugt ?

Überprüfen Sie, ob das Saugventil eingetaucht ist, das Pumpengehäuse mit Wasser gefüllt ist, keine Luft in der Saugleitung ist und der Saugkorb nicht verstopft ist. Stellen Sie sicher, dass die Saughöhe 8 m nicht überschreitet.

Wie warte ich die Pumpe ?

Ziehen Sie vor jeder Wartung den Netzstecker. Reinigen Sie regelmäßig den Saugkorb. Überprüfen Sie den Luftdruck im Behälter (ca. 1,5 bar). Entleeren Sie das Gerät im Winter vollständig, um Frostschäden zu vermeiden.

Welche Flüssigkeiten kann ich mit dieser Pumpe verwenden ?

Die Pumpe ist ausgelegt für klares Wasser, Regenwasser und leicht verschmutztes Abwasser. Nicht für brennbare, aggressive oder sandhaltige Flüssigkeiten verwenden. Nicht geeignet für Trinkwasser.

Was sind die elektrischen Eigenschaften der Pumpe ?

Anschluss 230 V ~ 50 Hz, Leistung 650 W, Absicherung mit mindestens 10 A. Ein Thermostat schützt den Motor vor Überlast.

Wie behebe ich eine unzureichende Förderleistung ?

Überprüfen Sie die Saughöhe, reinigen Sie den Saugkorb, platzieren Sie den Saugschlauch tiefer, wenn der Wasserstand sinkt, und reinigen Sie die Pumpe von eventuellen Ablagerungen.

Schaltet die Pumpe automatisch ab ?

Ja, sie schaltet bei 3 bar (Ausschaltdruck) ab und startet bei etwa 1,5 bar (Einschaltdruck) wieder. Bei Überhitzung schaltet der Thermostat sie ab, und sie startet nach dem Abkühlen neu.

Was tun bei Frost ?

Entleeren Sie das Gerät vor dem Winter vollständig. Lagern Sie es an einem trockenen und frostfreien Ort. Überprüfen Sie nach längerer Nichtbenutzung, ob der Rotor frei dreht.

Welches Zubehör wird mit der Pumpe geliefert ?

Die Lieferung umfasst die Hauswasserpumpe und die Bedienungsanleitung. Kein weiteres Zubehör (wie Schläuche oder Anschlüsse) ist enthalten.

Wie lautet die Garantie der Pumpe ?

Die Garantie beträgt 3 Jahre ab Kaufdatum für Material- oder Herstellungsfehler. Sie deckt nicht normale Abnutzung, Schäden durch unsachgemäße Verwendung oder mangelnde Wartung ab.

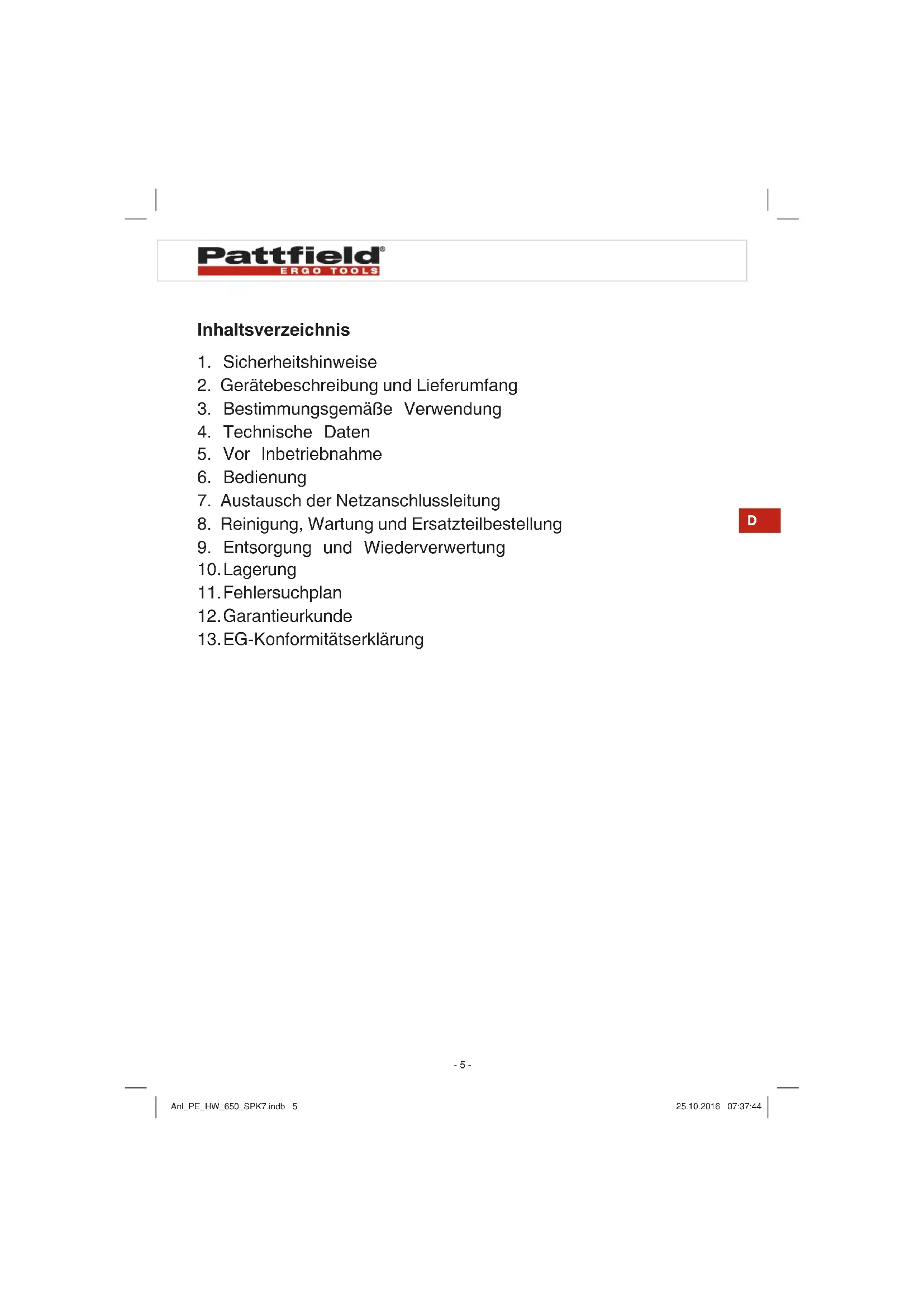

BEDIENUNGSANLEITUNG PE-HW 650 Pattfield

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung
11. Fehlersuchplan
12. Garantieurkunde
13. EG-Konformitätserklärung

D

-5-

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

D

-6-

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

D

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Gefahr!

Das Gerät muss über eine Fehlerstorm-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA versorgt werden (nach VDE 0100 Teil 702 und 738).

Falls Sie nicht sicher sind, ob in der Installation ein RCD vorhanden ist, empfehlen wir einen PRCD-S Zwischenschalter zu verwenden (Fragen Sie ihren Elektrofachmann).

Das Gerät ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in welchen sich während des Betriebs Personen oder Tiere aufhalten können. Ein Betrieb des Gerätes während des Aufenthalts von

Mensch oder Tier im Gefahrenbereich ist nicht zulässig. Fragen Sie Ihren Elektrofachmann!

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Das Gerät darf nicht verwendet werden, wenn sich Personen im Wasser aufhalten.
• Die Benutzung des Gerätes ist nur mit einer Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA zulässig.
• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft.
• Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
  • Sie sind für die Sicherheit im Arbeitsbereich verantwortlich.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
  • Die auf dem Typenschild des Gerätes angegebene Spannung von 230 Volt Wechselspannung muss der vorhandenen Netzspannung entsprechen.
• Das Gerät niemals am Netzkabel anheben, transportieren oder befestigen.

Pattfield®

ERGO TOOLS

• Stellen Sie sicher, dass die elektrischen Steckverbindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchtigkeit geschützt sind.
  • Vor jeder Arbeit am Gerät Netzstecker ziehen.
• Vermeiden Sie, dass das Gerät einem direkten Wasserstrahl ausgesetzt wird.
• Für die Einhaltung ortsbezogener Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich. Fragen Sie eventuell einen Elektrofachmann.
• Folgeschäden durch eine Überflutung von Räumen bei Störungen am Gerät hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpe o.ä.) auszuschließen.
• Bei einem eventuellen Ausfall des Gerätes dürfen Reparaturarbeiten nur durch einen Elektrofachmann oder durch den Kundendienst durchgeführt werden.
• Das Gerät darf nie trocken laufen, oder mit voll geschlossener Ansaugleitung betrieben werden. Für Schäden am Gerät, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers.
• Das Gerät darf nicht für den Betrieb von Schwimmbecken verwendet werden.
• Das Gerät darf nicht in den Trinkwasserkreislauf eingebaut werden.
• Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
• Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
• Lassen Sie vor der Inbetriebnahme fachmännisch prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. Druckanschluss (R1 IG)
2. Wasserablassschraube
3. Manometer
4. Sauganschluss (R1 IG)
5. Wassereinfüllschraube

D

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Hauswasserwerk
• Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Einsatzbereich:

• Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Gärten.
  • Zum Betreiben von Rasensprengern.
• Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regen- tonnen, Regenwasser-Zisternen und Brunnen.
  • ZurBrauchwasserversorgung.

D

Fördermedien:

• Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichter Waschlauge/ Brauchwasser.
• Die maximale Temperatur der Förderflüssigkeit sollte im Dauerbetrieb +35°C nicht überschreiten.
• Mit diesem Gerät dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden.
• Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.
  • Dieses Gerät ist nicht für die Förderung von Trinkwasser geeignet

Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

D Netzanschluss 230 V \~ 50 Hz
Aufnahmeleistung 650 Watt
Fördermenge max. 3600 l/h
Förderhöhe max. 36 m
Förderdruck max. 0,36 MPa (3,6 bar)
Ansaughöhe max.: 8 m
Druckanschluss ......ca. 33,3 mm (R1IG)
Sauganschluss: ......ca. 33,3 mm (R1IG)
Wassertemperatur max. 35 °C
Behälterinhalt.: 20 l
Einschaltdruck bei ca.: 0,15 MPa (1,5 bar)
Ausschaltdruck bei ca.: 0,3 MPa (3 bar)
Schallleistungspegel garantiert L_WA : 85 dB(A)
Schutzart: IPX4

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

5.1 Saugleitungsanschluss

• Befestigen Sie den Saugschlauch (mind. ca. 19 mm ( ^3/4 ") Kunststoffschlauch mit Spiralversteifung) entweder direkt oder über einen Gewindenippel an den Sauganschluss (4) ca. 33,3 mm (R1 IG) des Gerätes.
• Der verwendete Saugschlauch sollte mit einem Saugventil ausgestattet sein. Wenn das Saugventil nicht verwendet werden kann, sollte ein Rückschlagventil in der Saugleitung angebracht sein.
• Die Saugleitung von der Wasserentnahme zum Gerät steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang.
• Saug- und Druckleitung sind so anzubringen, dass diese keinen mechanischen Druck auf das Gerät ausüben.
• Das Saugventil sollte genügend tief im Wasser liegen, sodass durch Absinken des Wasserstandes ein Trockenlauf des Gerätes vermieden wird.
• Eine undichte Saugleitung verhindert durch Luftansaugen das Ansaugen des Wassers.
• Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.). Wenn nötig, installieren Sie zu diesem Zweck einen Vorfilter.

5.2 Druckleitungsanschluss

• Die Druckleitung (sollte mind. ca. 19 mm ( ^3/4 ") sein) muss direkt oder über einen Gewindenippel an den Druckleitungsanschluss (1) ca. 33,3 mm (R1IG ) des Gerätes angeschlossen werden.
• Selbstverständlich kann mit entsprechenden Verschraubungen ein ca. 13 mm (½") Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert.
• Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrorgane (Spritzdüsen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann.

5.3 Elektrischer Anschluss

• Der elektrische Anschluss erfolgt an einer Schutzkontakt-Steck-dose 230 V\~ 50 Hz. Absicherung mindestens 10 Ampere.
• Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich das Gerät wieder selbstständig ein.

D 6. Bedienung

• Das Gerät auf festen, ebenen und waagrechten Standort aufstellen.
• Pumpengehäuse über die Wassereinfüllschraube (5) mit Wasser auffüllen. Ein Auffüllen der Saugleitung beschleunigt den Ansaugvorgang.
• Alle Absperrvorrichtungen in der Druckleitung (Spritzdüse, Ventile usw.) müssen beim Ansaugen vollständig geöffnet sein, damit jegliche Luft aus der Ansaugleitung entweichen kann.
• Netzleitung anschließen. Der Ansaugvorgang startet automatisch. - das Ansaugen kann bei max. Ansaughöhe bis zu 5 Minuten dauern.
• Das Gerät schaltet bei Erreichen des Abschaltdruckes von 3 bar ab.
• Nach Abfall des Druckes durch Wasserverbrauch schaltet sich das Gerät selbsttätig ein (Einschaltdruck ca. 1,5 bar).

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Das Gerät ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pfl ege.

D

Gefahr!

Vor jeder Wartung ist das Gerät spannungsfrei zu schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose.

8.1 Wartung

- Bei eventueller Verstopfung des Gerätes schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch ab. Öffnen Sie die Wasserleitung. Schalten Sie das Gerät mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt werden.

- Im Druckbehälter befindet sich ein dehnbarer Wassersack sowie ein Luftraum, dessen Druck ca. 1,5 bar max. betragen soll. Wenn nun Wasser in den Wassersack gepumpt wird, so dehnt sich dieser aus und erhöht den Druck im Luftraum bis zum Abschaltdruck. Bei zu geringem Luftdruck sollte dieser wieder erhöht werden. Dazu ist der Kunststoffdeckel am Behälter abzuschrauben und mit Reifenfüllmesser über das Ventil der fehlende Druck zu ergänzen.

Achtung: Vorher Wassersack komplett entleeren über die Wasserablassschraube (2).

- Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.2 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
  • Artikelnummer des Gerätes
• Ident-Nummer des Gerätes

• Ersatzteilnummer des erforderlichen Ersatzteils

D

Aktuelle Preise und Infos erhalten Sie auf Anfrage in Ihrem Hornbach Markt.

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Gerät in der Originalverpackung auf.

• Vor längerem Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern.
• Bei Frostgefahr muss das Gerät vollkommen entleert werden.
• Nach längeren Stillstandzeiten durch kurzes Ein-/ Ausschalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.

D

11. Fehlersuchplan

Störungen Mögliche Ursache Behebung
KeinMotor-anlauf	- Netzspannung fehlt- Pumpenrad blockiert-Thermowächter hat ab-geschaltet	- Netzspannung überprü-fen- Pumpe zerlegen und reinigen
Pumpesaugt nicht an	- Saugventil nicht im Wasser- Pumpengehäuse ohne Wasser- Luft in der Saugleitung- Saugventil undicht- Saugkorb (Saugventil) verstopft- max. Saughöhe überschritten	-SaugventilimWasser anbringen- Wasser in Pumpenge-häuse füllen- Dichtigkeit der Sauglei-tung überprüfen- Saugventil reinigen- Saugkorb reinigen- Saughöhe überprüfen
Fördermenge ungenügend	- Saughöhe zu hoch- Saugkorb verschmutzt- Wasserspiegel sinkt rasch- Pumpenleistung verringert durch Schadstoff e	- Saughöhe überprüfen- Saugkorb reinigen- Saugventil tiefer legen- Pumpe reinigen und Verschleißteile erset-zen
Thermo-schalter schaltet die Pumpe ab	- Motor überlastet, Rei-bung durch Fremdstof-fe zu hoch	- Pumpe demontieren und reinigen, Ansaugen von Fremdstoff en ver-hindern (Filter)

D

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

D

Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Hornbach Baumarkt AG zulässig.

Technische Änderungen vorbehalten

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

D

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzen-den Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

• Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

• Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

• Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com

13. EG-Konformitätserklärung

DE

Konformitätserklärung

Wir erklären, dass das unter Technische Daten beschriebene Produkt:

hergestellt für:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

in der Ausführung folgenden Richtlinien entspricht:

Outdoor-Richtlinie 2000/14/EG

LVD-Richtlinie 2014/35/EU

EMV-Richtlinie 2014/30/EG

RoHS-Richtlinie 2011/65/EG

und folgenden anwendbaren harmonisierten Normen entspricht:

EN 60335-1:2012+A11

EN 60335-2-41:2003+A2

EN 62233:2008

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2014

EN 61000-3-3:2013

Die Konformität mit der Richtlinie über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen wird durch das Konformitätsbewertungsverfahren gemäß Anhang V und Richtlinie 2000/14/EG bestätigt.

Gemessener Schallleistungspegel: 81,5 dB(A)

Garantierter Schallleistungspegel: 85 dB(A)

Bornheim, den 25/08/2016

Andreas Back

Leitung Qualitätsmanagement, Umwelt & CSR

Bevollmächtigter für die Zusammenstellung der

technischen Unterlagen

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

-22-

4. Technische gegevens

7. Byta ut nätkabeln

s

Fara!
