Produkttyp	Heizlüfter
Marke	Einhell
Modell	WW 1300
Abmessungen (L x B x H)	55 x 65 x 25 cm
Gewicht	6 kg
Nennspannung	230 V ~ 50 Hz
Heizleistung	1300 W (650 W / 1300 W einstellbar)
Thermostatregler	Stufenlos einstellbar
Zeitschaltuhr	0 – 12 Stunden / Dauerbetrieb
Schutzklasse	F
Netzkabel	3 x 1 mm², 2 m
Gehäusematerial	Metall und Kunststoff
Verwendungszweck	Private Nutzung in Innenräumen, außerhalb des Badezimmers
Montage	Rollen zur Montage
Sicherheitsmerkmale	Kippschutzschalter, Überhitzungsschutz
Reinigung	Mit einem leicht feuchten Tuch, vorher Netzstecker ziehen
Aufbewahrung	An einem trockenen Ort, Kabel in der Kabelaufbewahrung verstaut
Garantie	2 Jahre

Häufig gestellte Fragen - WW 1300 EINHELL

Wie stelle ich die Zeitschaltuhr ein?

Drehen Sie den Knopf der Zeitschaltuhr (Markierung 5) auf die gewünschte Dauer zwischen 0 und 12 Stunden. Für Dauerbetrieb stellen Sie auf die Position 'Dauer'.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und der Funktionsschalter (Markierung 3) auf I oder II steht. Stellen Sie sicher, dass der Thermostat (Markierung 4) nicht auf Minimalstellung steht. Wenn die Kontrollleuchte (Markierung 2) aus ist, ist das Gerät möglicherweise umgekippt: Stellen Sie es wieder aufrecht, um den Kippschutz zu reaktivieren.

Welche Sicherheitsvorkehrungen sind wichtig?

Das Gerät niemals abdecken (Brandgefahr). Halten Sie einen Mindestabstand von 50 cm zu Gegenständen ein. Nicht im Badezimmer oder in der Nähe von Wasser verwenden. Nicht anschließen, wenn das Kabel beschädigt ist. Vor der Reinigung immer den Netzstecker ziehen.

Wie reinige ich den Heizlüfter?

Ziehen Sie zuerst den Netzstecker. Verwenden Sie ein leicht feuchtes Tuch, um das Gehäuse zu reinigen. Tauchen Sie das Gerät niemals in Wasser.

Wo soll das Gerät bei Nichtgebrauch aufbewahrt werden?

Bewahren Sie es an einem trockenen Ort auf, möglichst abgedeckt. Wickeln Sie das Netzkabel vollständig in der dafür vorgesehenen Kabelaufbewahrung auf.

Warum entsteht beim ersten Gebrauch ein Geruch?

Es ist normal, dass beim ersten Betrieb ein leichter Geruch entsteht. Dieser verschwindet nach einigen Minuten Betrieb.

Wie funktioniert der Kippschutzschalter?

Ein eingebauter Schalter unterbricht die Stromversorgung, wenn das Gerät kippt oder umfällt. Sobald es wieder aufrecht steht, kehrt die Stromversorgung automatisch zurück.

Wie stelle ich die gewünschte Temperatur ein?

Wählen Sie die Leistung (I=650W, II=1300W) und drehen Sie dann den Thermostat (Markierung 4) auf MAX bis zur gewünschten Temperatur. Drehen Sie dann zurück, bis ein Klicken zu hören ist; der Thermostat hält dann diese Temperatur.

Kann ich dieses Gerät im Badezimmer verwenden?

Nein, das Gerät ist nicht für die Verwendung im Badezimmer, in der Dusche, im Schwimmbad oder in feuchten Räumen geeignet. Stromschlaggefahr.

Was deckt die 2-jährige Garantie ab?

Die Garantie deckt Herstellungsfehler bei bestimmungsgemäßer Nutzung ab. Reparaturen müssen von einem autorisierten Fachmann durchgeführt werden. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG WW 1300 EINHELL

Art.-Nr.: 23.384.00 I.-Nr.: 01014

ww 1300

1 2 3 4 5

2 ① ② ③ ④

1. Sicherheitshinweise

●Vor der Inbetriebnahme die Bedienungsanleitung unbedingt beachten! Das Gerät darf nur wie darin beschrieben verwendet werden. Jede andere Verwendung ist unzulässig.

●Anleitung gut aufbewahren und ggf. an Dritte weiter geben.

- Überprüfen Sie, ob das Gerät in einem einwandfreien Zustand geliefert wurde. Bei eventuellen Beschädigungen Gerät nicht anschließen.

●Vor jedem Betrieb ist das Gerät insbesondere das Netzkabel auf Beschädigungen zu prüfen. Bei Beschädigungen wenden Sie sich an die ISC GmbH.

●Gerät nur in geschlossenen, trockenen Räumen verwenden.

●Nicht für gewerbliche Zwecke geeignet.

- Gerät nie öffnen und Spannung führende Teile berühren – Lebensgefahr!

- Gerät niemals in Wasser tauchen – Lebensgefahr!

●Gerät niemals in der Nähe von Feuchträumen oder Nasszellen (Bad, Dusche, Schwimmbad etc.) aufstellen. Bedienelemente dürfen von einer sich unter der Dusche, mit Flüssigkeit gefüllten Gefäß oder in der Badewanne befindlichen Person nicht berührt werden können.

●Nicht im Badezimmer verwenden!

- Niemals Gerät mit nassen Händen bedienen.

●Gerät nicht abdecken - Brandgefahr!

●Gerät so aufstellen, dass der Netzstecker jederzeit zugänglich ist.

- Ist das Gerät längere Zeit außer Betrieb, Netzstecker ziehen!

●Gerät nicht unmittelbar unter einer Steckdose aufstellen.

●Nur für beaufsichtigten Betrieb.

●Gerät niemals auf langflorigen Teppichen aufstellen.

●Gerät darf nicht in Räumen in denen feuergefährliche Stoffe (z.B. Lösungsmittel usw.) oder Gase verwendet oder gelagert werden betrieben werden.

●Leicht entflammbare Stoffe oder Gase vom Gerät fernhalten.

●Nicht in feuergefährdeten Räumen (z.B. Holzschuppen) betreiben.

●Heizgerät nur mit vollständig ausgerollter Netzleitung betreiben.

●Mindestabstand von 50 cm zu Gegenständen, Wänden usw. Beachten.

●Nicht geeignet zur Installation an festverlegten

Elektroleitungen.

- Keine Fremdkörper in Geräteöffnungen einführen – Gefahr von Stromschlag und Gerätebeschädigung.

●Kinder und Personen unter Medikamenten- oder Alkoholeinfluss sind vom Gerät fernzuhalten.

●Wartungsarbeiten und Reparaturen dürfen nur vom autorisierten Fachpersonal ausgeführt werden.

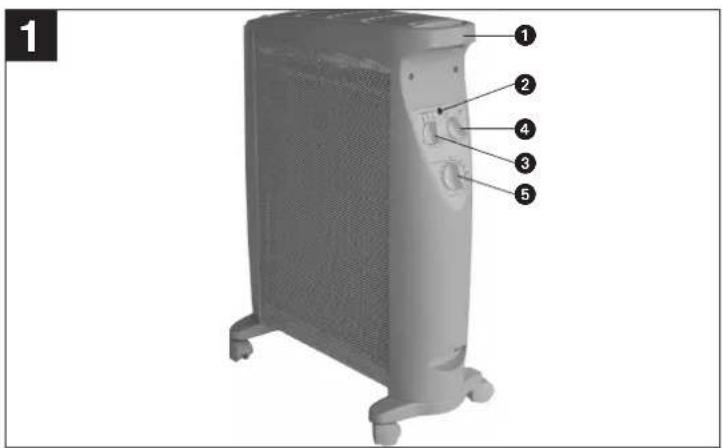

2. Gerätebeschreibung

1 Griff

2 Kontrollleuchte

3 Heizstufenschalter

4 Thermostatregler

5 Zeitschaltuhr

3. Montage

3.1 Montage der Laufrollen (Abb. 2-4)

Achtung! Um Beschädigungen zu vermeiden, Heizgerät mit der Unterseite nach oben auf eine weiche Unterlage (z.B. Teppich) stellen.

●Schraube (1) von unten durch das dafür vorgesehene Loch der Laufrolle (2) stecken. Unterlegscheibe (3) und Federring (4) auf Schraube stecken. Laufrolle mittels Schraube an der Laufrollenhalterung (5) befestigen. Bei den restlichen Laufrollen Vorgang wiederholen.

- Beide Laufrollenhalterungen (5) auf das Gehäuse (6) aufstecken.

4. Technische Daten:

Nennspannung: 230 V - 50 Hz

Heizleistung: 1300 W (650 W / 1300 W)

Thermostatregler: Stufenlos

Zeitschaltuhr: 0 – 12 Stunden / Dauerbetrieb

Schutzklasse:

Netzleitung: 3 x 1 mm ^2 x 2 m

Gerätegewicht: ca. 6 kg

Gerätemaße ca.: 55 x 65 x 25 cm

D

5. Bestimmungsgemäße Verwendung

Das Gerät ist nur für den Privatbereich und nicht für eine gewerbliche Heizung ausgelegt.

6. Inbetriebnahme

●Achtung! Vor Inbetriebnahme überprüfen, ob die vorhandene Spannung mit der angegebenen Spannung auf dem Datenschild übereinstimmt.

●Das Gerät nur auf einem stabilen, waagerechten Untergrund betreiben.

- Bei Erstinbetriebnahme ist kurzzeitig eine Geruchsbildung möglich.

● Während des Heizvorgangs leuchtet die rote Kontrollleuchte (Abb. 1 / Pos. 2).

●Sollte das Gerät kippen oder umfallen, unterbricht ein im Gerät eingebauter Sicherheitsschalter die Stromzufuhr. Sobald das Gerät aufgerichtet wird, wird die Stromzufuhr wieder hergestellt.

Beachten Sie die unter Punkt 1 angeführten Sicherheitshinweise.

6.1 Zeitschaltuhr (Abb. 1 / Pos. 5)

Stellen Sie die gewünschte Zeitdauer (0 – 12 h) des Heizbetriebs ein. Nach Ablauf der eingestellten Zeit schaltet sich das Gerät automatisch ab. Für Dauerbetrieb (Gerät heizt ständig) ist die Zeitschaltuhr auf Dauerbetrieb zu stellen.

6.2 Funktionsschalter (Abb. 1 / Pos. 3):

●geringe Wärmeleistung (650 W) - Schalter (Pos. 3) auf „I“ schalten

●maximale Wärmeleistung (1300 W) - Schalter (Pos. 3) auf „II“ schalten

6.3 Thermostatregler/Raumtemperaturregler (Abb. 1 / Pos. 4):

Schalten Sie mit dem Funktionsschalter die gewünschte Wärmeleistung ein. Drehen Sie den Regler auf „MAX“ bis die gewünschte Raumtemperatur erreicht ist. Anschließend den Regler zurückdrehen, bis ein deutliches Klicken zu hören ist. Der Thermostatregler, schaltet das Heizgerät automatisch ein- und aus und sorgt für eine annähemt konstante Raumtemperatur. Voraussetzung dafür ist, das Heizgerät ist mit einer ausreichenden Heizleistung für den zu heizenden Raum ausgestattet.

7. Lagerung

Wird das Heizgerät längere Zeit nicht betrieben, muss die Netzleitung komplett in das dafür vorgesehene Fach verstaut werden. Das Heizgerät ist an einem trockenen Ort, möglichst abgedeckt einzulagern.

8. Wartung und Reinigung

●Wartungs- und Reparaturarbeiten ausschließlich von einer autorisierten Elektrowerkstatt oder der ISC GmbH durchführen lassen.
●Die Netzleitung muss regelmäßig auf Defekte oder Beschädigungen geprüft werden. Eine beschädigte Netzleitung darf nur vom Elektrofachmann oder der ISC GmbH unter Berücksichtigung der einschlägigen Bestimmungen ausgetauscht werden.
● Achtung: Vor Reinigung Netzstecker ziehen - Gefahr des elektrischen Schlags.
●Zur Reinigung des Gehäuses ein leicht feuchtes Tuch verwenden.

9. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende

Angaben gemacht werden: ●Typ des Gerätes
●Artikelnummer des Gerätes
●Ident- Nummer des Gerätes
●Ersatzteil- Nummer des erforderlichen Ersatzteils

4. Technische gegevens :

Nominale spanning : 230 V \~ 50 Hz

Verwarmingsvermogen: 1300 W (650 W / 1300 W)

Bescherming klasse: I

Netkabel: 3 x 1 mm ^2 x 2 m

D EG Konformitätserklärung

Wärmewellenheizer WW 1300

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Leiter Produkt-Management

Landauer

Produkt-Management

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangshaft sein sollte. Die 2-Jahres-First beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltserndnachung der Garantie ist eine ströhnungsgemäße Warlung entsprechend der Bedienungsankeilung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschillten. Bitte beachten Sie Ihnen Ansprechpartner des regional zuständigen Kundendienstes oder die unten aufgeführte Servicesadresse.

ISC GmbH - International Service Center Eschenstraße 6 - D-94405 Landau/Isar (Germany) Info-Tel. [phone] • Telefax 0180-5 835 830 Service- und Infoserver: http://www.isc-gmbh.info

① Technische Änderungen vorbehalten
(9) Sous réserve de modifications
40 Technische wizigingen voorbehouden
» Oikeus teknisiin muutoksin pidetetaan
D Con riserva di apportare modifiche tecniche
Zastrzega się wprowadzanie zmian technicznych

© GARANTIEURKUNDE

Auf das in der Anfangung bezeichnete Gerd gibt von 2 Jahre Garantle, für den Fall, dass unser Produkt langthelt vom sollte. Die 2-Jahres-First beginnt mit dem Gebäußerung oder der Übernahme des Geräste durch der Kunden. Versanzung für die Ostenbrauchung der Garantle bei einer untergehögenliche Wertung entsprechendet der Beckeninbarleitung sowie die bestimmtergebnisweise Bewertung unsere Gesellschaft. Selbstveröffentlich bleiben ihnen die gesetzlichen Gewährleistungsparechte innerhalb dieser 2 Jahre erhalten.

Die Garantle gibt, für den Boruch der Bundesrepublik Deutschland oder den bewoligen Länder des regionalen Hauptwertse partners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Eine beachtete bis ihren Ansichtsprecher des regional zuständigen Kundenordante und die einen zugeführte Serviceadress.
