BEDIENUNGSANLEITUNG WDS130 Westfalia

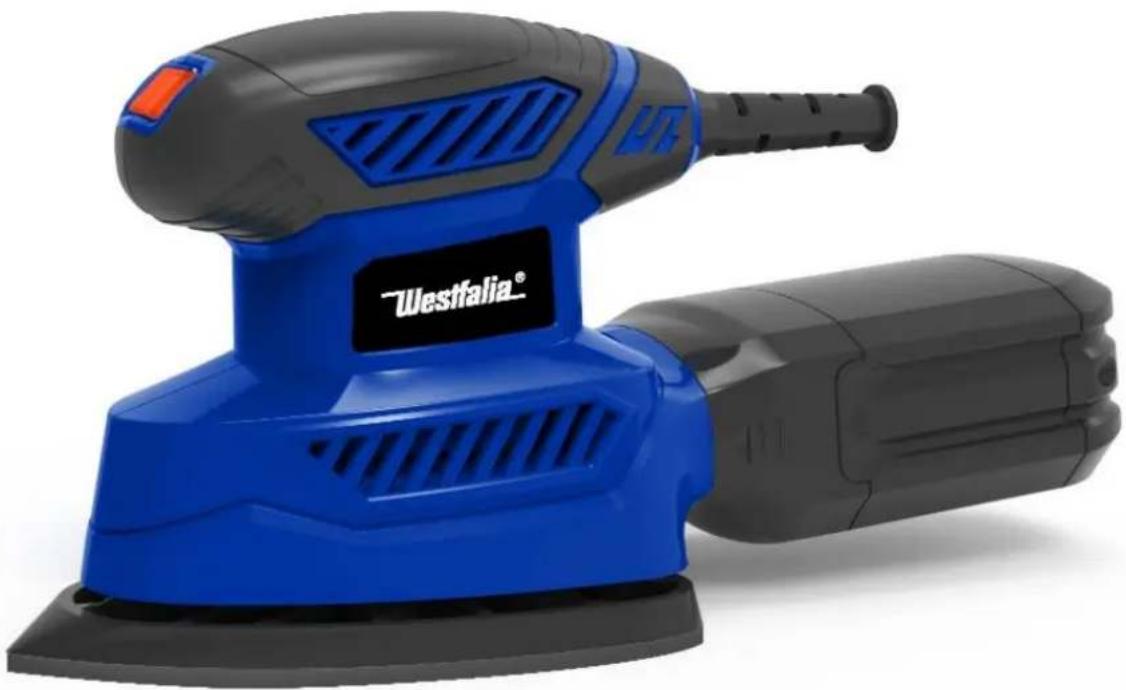

DREIECK-SCHLEIFER „WDS130“
TRIANGLE SANDER "WDS130"
Art.Nr. 94 90 39
D Originalanleitung – Dreieck-Schleifer GB Original Instructions – Triangle Sander
1 Ein/Aus-Schalter On/Off Switch
4 Lüftungsschlitze Motor Vents
2 Stromanschluss Power Connection
5 Sohle mit Staubsaugeröffnung Sole with Dust Extraction Holes
3 Staubauffangbehälter Dust Container
Sehr geehrte Damen und Herren,
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen. Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.
Dear Customers,
| 1 | Gerät auspackenUnbox grinder | 3 | Staubauffangbehältermontieren/demontierenAssemble/disassemble dust collector |
| 2 | Schleifpapier anbringenAttach sandpaper | 4 | Gerät ein/ausschaltenSwitch grinder on/off |
TECHNISCHE DATEN | TECHNICAL DATA
| Drehzahl | 14000 min ^-1 | Speed | 14000 min -1 |
| Nennspannung | 230 V | Nominal Voltage | 230 vV |
| Nennleistung | 130 W | Power Rating | 130 W |
| Abmessungen | 130 x 100 x 245 mm | Dimensions | 130 x 100 x 245 mm |
| Gewicht | 915 g | Weight | 915 g |
| Schutzklasse | II | Safety Class | II |
| Schleifpad-Größe | 140 x 140 x 80 mm | Sanding Pad Size | 140 x 140 x 80 mm |
| Schalldruckpegel* | LpA: 74,3 dB (A)KpA: 3 dB (A) | Sound PressureLevel* | LpA: 74,3 dB (A)KpA: 3 dB (A) |
| Schallleistungspegel* | LwA: 85,3 dB (A)KwA: 3 dB (A) | Sound Power Level* | LwA: 85,3 dB (A)KwA: 3 dB (A) |
| Hand-Arm-Vibration* | 5,43 m/s2, KM = 1,5m/s2 | Hand Arm Vibration | 5,43 m/s2, KM = 1,5m/s2 |
*DEUTSCH Der angegebene Schwingungsgesamtwert und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Sie können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.
Warnung!
Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs, die Begrenzung der Arbeitszeit und der Einsatz von Zubehören in gutem Zustand.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die beigefügten Allgemeinen Sicherheitshinweise sowie folgende Hinweise:
- Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und benutzen Sie das Gerät ausschließlich gemäß dieser Anleitung.
- Entsorgen Sie nicht benötigtes Verpackungsmaterial oder bewahren Sie dieses an einem für Kinder unzugänglichen Ort auf. Es besteht Erstickungsgefahr!
- Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
- Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
■ Sichern Sie Ihre Werkstücke gegen Wegrutschen.
■ Legen Sie den Schleifer erst ab, nachdem er vollständig zum Stillstand gekommen ist. - Schließen Sie bei allen Schleifarbeiten den Staubbehälter an den Absaugstutzen an.
■ Achtung: Der Schleifer ist nicht für Nass-Schleifarbeiten geeignet.
■ Tauchen Sie das Gerät nicht in Flüssigkeiten.
■ Vergewissern Sie sich, dass das Schleifpad richtig aufliegt, bevor Sie das Gerät einschalten.
■ Vermeiden Sie das Berühren beweglicher Teile. Es besteht Verletzungsgefahr!
■ Schleifen Sie unter keinen Umständen asbesthaltige Materialien. - Beim Schleifen können giftige Stäube entstehen, z. B bei bleihaltigen
Anstrichen, einigen Holzarten und Metallen. Die beim Arbeiten entstehenden Stäube und Späne können gesundheitsgefährdend, brennbar oder explosiv sein. Tragen Sie Augenschutz, Atemschutz und Gehörschutz.
CE
- Halten Sie das Gerät stets gut fest, vermeiden Sie eine unnatürliche Haltung und achten Sie darauf, die Kontrolle über das Gerät nicht zu verlieren. Sorgen Sie bei der Arbeit mit dem Schleifer für einen sicheren Stand.
■ Sorgen Sie für ausreichendes Licht im Arbeitsbereich. - Üben Sie keinen Druck auf das Gerät aus: Seine Lebensdauer würde dadurch verkürzt.
- Überprüfen Sie in regelmäßigen Abständen sämtliche Schrauben, Muttern und anderen Befestigungselemente auf festen Sitz und ziehen Sie sie bei Bedarf an.
- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe ausgelegt.
SAFETY NOTES
Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt declare by our own responsibility that the product
Dreieck-Schleifer "WDS130"
Artikel Nr. 94 90 39
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und deren Änderungen festgelegt sind.
Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)
Elektromagnetische Verträglichkeit (EMV)
Electromagnetic Compatibility (EMC) EN 55014-1:2017+A11, EN 55014-2:1997+AC+A1+A2
2006/42/EG 2006/42/EC
Maschinen
Machinery EN 62841-1:2015+AC, EN 62841-2-4:2014+AC, AfPS GS 2019:01 PAK, EK9-BE-88(v2):2020
Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt. The technical documentations are on file at the QA department of the Westfalia Werkzeugcompany.
Hagen, den 23. März 2021
Qualitätsbeauftragter / QA Representative
Jhomo Jellingbeil
KUNDENBETREUUNG | CUSTOMER SERVICES
DEUTSCHLAND
Westfalia
Werkzeugstraße 1
D-58093 Hagen
Telefon: (0180) 5 30 31 32
Telefax: (0180) 5 30 31 30
Internet: www.westfalia.de
ÖSTERREICH
Westfalia
Moosham 31
A-4943 Geinberg OÖ
Telefon: (07723) 4 27 59 54
Telefax: (07723) 4 27 59 23
Internet: www.westfalia-versand.at
SCHWEIZ
Westfalia
Wydenhof 3a
CH-3422 Kirchberg (BE)
Telefon: (034) 4 13 80 00
Telefax: (034) 4 13 80 01
Internet: www.westfalia-versand.ch
ENTSORGUNG | DISPOSAL
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.
