WS 2 5 - Ventilator CasaFan - Kostenlose Bedienungsanleitung

Produkttyp	Lüfter-Drehzahlregler
Marke	CasaFan
Modell	WS 2 5
Nennspannung	230 V ~ 50/60 Hz
Maximalstrom	2,5 A
Maximale Leistung	575 W (berechnet für 2,5 A bei 230 V)
Schutzart	IP44 (Unterputz) / IP54 (Aufputz)
Schutzklasse	II
Abmessungen (Ø x H)	82 x 82 x 65 mm
Gewicht	0,19 kg
Gehäusematerial	ASA-Kunststoff (außen), Polyamid (innen)
Max. Umgebungstemperatur	35 °C
Montageart	Unterputz oder Aufputz
Funktionen	Stufenlose Drehzahlregelung für Einphasenmotoren
Sicherung	3,15 A - H (Ersatzsicherung beigelegt)
Garantie	1 Jahr ab Herstellungsdatum
Wartung	Mit trockenem oder leicht feuchtem Tuch reinigen; keine aggressiven Flüssigkeiten verwenden
Entsorgung	Entspricht der WEEE-Richtlinie (2002/96/EG); nicht im Hausmüll entsorgen
Sicherheit	Vor allen Arbeiten Netzstecker ziehen; nur mit thermisch geschützten Motoren verwenden

Häufig gestellte Fragen - WS 2 5 CasaFan

Wie installiere ich den CasaFan WS 2 5 Drehzahlregler?

Befolgen Sie die mitgelieferten Montageanweisungen: Schalten Sie die Stromversorgung aus, entfernen Sie Knopf und Mutter, schließen Sie die Klemmen gemäß Schaltplan an und bauen Sie wieder zusammen. Für Aufputzmontage befestigen Sie die Box mit den beigelegten Schrauben.

Welche Motortypen kann ich mit diesem Regler verwenden?

Dieser Regler ist für Einphasenmotoren mit einstellbarer Spannung und Kondensatoren ausgelegt. Jeder Motor muss thermisch geschützt sein.

Was bedeuten die Schutzarten IP44 und IP54?

Die IP44 schützt gegen feste Fremdkörper >1 mm und Spritzwasser, geeignet für Unterputzmontage. Die IP54 schützt gegen Staub und Wasserstrahlen, für Aufputzmontage.

Wie wechsle ich die Sicherung des Reglers?

Bauen Sie den Regler wie für die Montage aus. Das Sicherungsgehäuse befindet sich unter der Frontabdeckung. Öffnen Sie es mit einem kleinen Schraubendreher, ersetzen Sie die Sicherung durch ein identisches Modell (3,15 A - H) und schließen Sie es wieder.

Warum funktioniert mein Lüfter nicht mit dem Regler?

Überprüfen Sie die Versorgungsspannung, dass die Klemmen fest sitzen, und dass die interne Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass der Motor kompatibel und thermisch geschützt ist.

Kann ich den Regler im Freien verwenden?

Ja, bei Aufputzmontage (IP54). In sehr feuchter Umgebung bohren Sie ein 5 mm Loch unter der Box, um Kondenswasser abzuleiten.

Was ist die maximale Motorleistung, die ich anschließen kann?

Der Regler unterstützt einen maximalen Strom von 2,5 A, was einer Leistung von etwa 575 W bei 230 V entspricht. Überschreiten Sie diesen Grenzwert nicht.

Wie reinige ich den Regler?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Bei hartnäckigen Verschmutzungen verwenden Sie nicht aggressive Reinigungsmittel. Lassen Sie keine Flüssigkeit in das Innere eindringen.

Kann der Regler mit einem Deckenventilator verwendet werden?

Ja, sofern der Motor des Lüfters einphasig und für die Spannungsregelung geeignet ist. Prüfen Sie, dass die Leistung 575 W nicht überschreitet.

Was tun bei anhaltender Fehlfunktion?

Wenden Sie sich an den Kundendienst. Öffnen Sie den Regler nicht über die beschriebenen Vorgänge hinaus. Die Garantie beträgt ein Jahr ab Herstellungsdatum.

BEDIENUNGSANLEITUNG WS 2 5 CasaFan

WS 1,5 Art.-Nr. 98150/ WS 2,5 Art.-Nr. 98250

WS1,5 #98150/WS2,5 #98250
Einbau in Fremdrahen mit Drehknauf, Rahmen und Abdeckplatte von Fremdsystemen mit 6 mm-Achse.

1. Betriebsspannung : 230 Vac, 50 Hz
2. Geregelter Ausgang zum Motor
3. *230 Vac ungeregelt Dauerspannung zum Anschluß von Leuchten, Verschlußklappen etc. (max. 2 A)
   * input: to bypass switch
4. Betriebskontrolleuchte

Über diese Bedienungsanweisung

Bevor Sie das CasaFan-Gerät benutzen, lesen Sie bitte die Bedienungsanweisung aufmerksam durch. Bewahren Sie die Bedienungsanweisung griffbereit auf. Geben Sie den Regler nie ohne Bedienungsanweisung an andere Personen weiter.

Zeichenerklärung:
Gefährliche elektrische Spannung	Achtung
Warnt den Benutzer vor Schäden, die durch elektrische Spannung verursacht werden	Besonderer Hinweis für den Benutzer.

Technische Daten: WS 1,5 WS 2,5
Spannung: 230 V, 50 Hz
Strom max. 1,5 A 2,5 A
Schutzklasse: II / IP44/IP 54
Anzahl der Stufen: stufenlos
Maße ∅ x H (mm) 82 x 82 x 65
Gewicht (kg): 0,19

Achtung! Gerät darf nur vollständig montiert betrieben werden!

- Verpackungsmaterial umweltbewusst und außer Reichweite von Kindern entsorgen.

Montage

Gehen Sie nach der Montageanleitung auf Seite 3 vor.

Alle in dieser Anweisung enthaltenen Sicherheits- und Vorsichtsmaßnahmen können nicht jede Gefahrensituation im Umgang mit elektrischer Spannung beschreiben. Sie ersetzen ein vernünftiges Vorgehen und Vorsicht, welche Sie bei Inbetriebnahme und während des Betriebes eines Elektrogerätes berücksichtigen müssen, nicht.

Beim Einsatz jeglicher Elektrogeräte sind einige Grundregeln stets zu beachten, darunter im Einzelnen:

Allgemein

- Die Spannungsangabe auf dem Typenschild muss mit der vorhandenen Netzspannung übereinstimmen.

- Das Hausnetz muss geerdet sein!

Wichtig

Für den elektrischen Anschluss des Gerätes wird empfohlen sich an einen spezialisierten Fachmann zu wenden.

- Vor Zugang an den Anschluss muss der Strom allpolig abgestellt werden. Der Netzanschluss, an welchen Sie angeschlossen sind, muss den geltenden Normen entsprechen. Der Festanschluss muss mit einer Allpol-Trennung mit Kontaktabstandsöffnung von mindestens 3 mm versehen sein. Wir empfehlen, den Anschluss von einem qualifizierten Elektriker vornehmen zu lassen.

Der Ventilator muss richtig geerdet sein. Vor Inbetriebnahme die Montage sowie alle elektrischen Anschlüsse überprüfen, um jegliche Fall-, Feuer- oder Elektroschock-Gefahr zu verhindern.

Montage-Anleitung

Dieser Drehzahlregler ist für spannungsregelbare 1-Phasen-Asynchron-Motoren geeignet. Die Stellung „0“ schaltet den Ventilator aus.

Technische Daten:

Netzspannung: 230 Vac - 50/60 Hz

Nennlastbereich Sicherung

WS 1,5 A/U (ELY/ELX15): 1,5 A F 2,0 A - H

WS 2,5 A/U (ELY/ELX25): 2,5 A F 3,15 A - H

Gehäuse extern: Kunststoff, ASA, RAL 9010 Elfenbeinweiß

Gehäuse intern: Polyamid nach IEC 60335

Max. Umgebungstemperatur: 35 °C

Die Installation muss durch einen Fachmann nach VDE 0100 erfolgen!

Vor jeglichen Arbeiten daran muss das Gerät allpolig vom Netz getrennt werden!

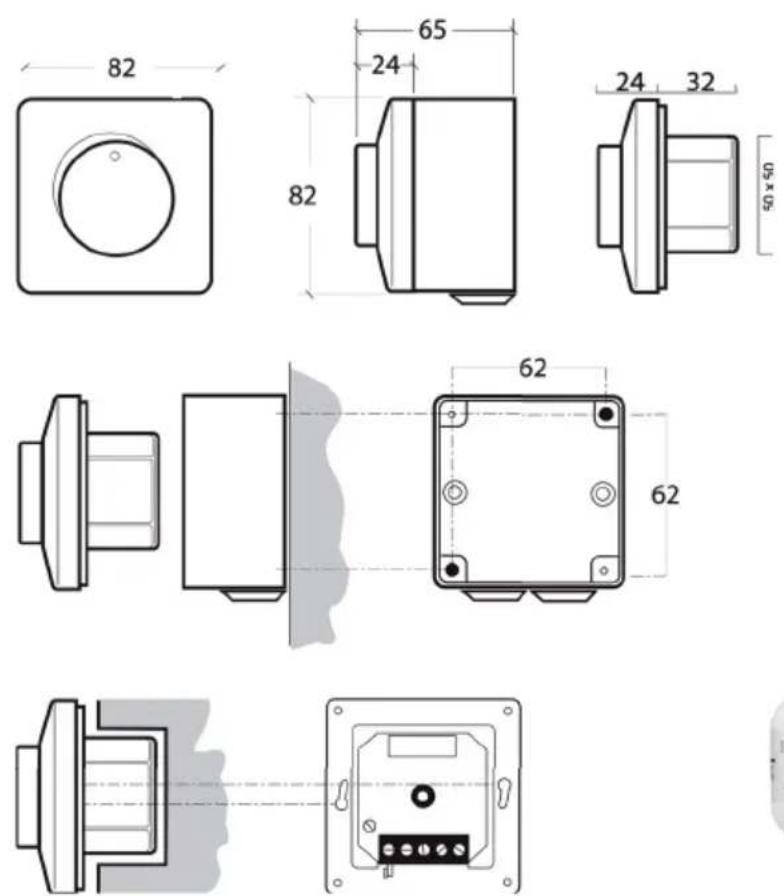

Montageanleitung für den Einbau (IP 44)

Den Bedienknopf abziehen. Ein leichtes Überdrehen über die maximale Stellung hinaus erleichtert das Abziehen. Eventuell ist ein kleiner Schraubendreher zur Hilfe zu nehmen. Nach Entfernen der Sechskantmutter in der Mitte auf dem Regler, mit den Anschlußklemmen an der Unterseite nach dem dargestellten Schaltbild anschließen. Die Abdeckung montieren. Den Stellknopf fest aufdrücken und darauf achten, dass die Nut auf der Achse in die Aussparung am Stellknopf einrastet.

Montageanleitung für den Aufbau (IP 54)

Wie unter "Einbau IP 44" beschrieben vorgehen. Der Regler kann mit den beiden mitgelieferten Schrauben an der Wand befestigt werden. An der Unterseite der Aufbaudose muß bei extrem feuchten Bedingungen eine Kondenswasseröffnung gebohrt werden (max. 5mm).

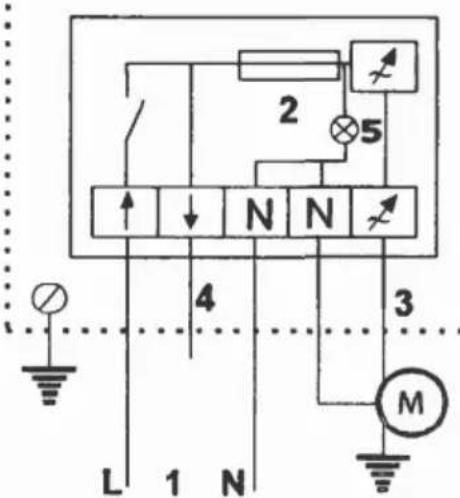

Anschlussschaltbild (siehe Seite 1)

1. Netzanschluss: 230 V - 50/60 Hz
2. Eingebaute Sicherung mit Reservesicherung (flink, keramisch)
3. Geschalteter Ausgang zum Motor Der Regler kann nur bei Elektromotoren

eingesetzt werden, die zur Drehzahlregelung mittels Phasenanschnittregelung geeignet sind. Jeder Motor muss intern thermisch gesichert sein.

Bei Störung kontrollieren ob die richtige Spannung angelegt ist. Sind die Anschußklemmen fest angezogen? Die interne Überlastsicherung kontrollieren.

Auswechseln der Sicherung

Den Regler wie unter "Montage" beschrieben, demontieren. Der Halter für die Sicherungen (1 Reserve) befindet sich unter dem kleinen Deckel oben an der Vorderseite. Den Deckel mit einem kleinen Schraubendreher entfernen. Reservesicherung einsetzen. Montage wie vorstehend beschrieben.

Garantie

Zwei Jahre ab Lieferdatum auf Herstellungsfehler. Bei Eingriffen in das Gerät erlischt die Werksgarantie.

Wartung

In Prinzip sind die Regler wartungsfrei. Bei leichter Verschmutzung: Reinigen mit einem trockenen oder leicht feuchten Tuch. Bei erheblicher Verschmutzung: Reinigen mit nicht-aggressivem Reiniger.

Achtung: Es dürfen keine Flüssigkeiten in den Regler eindringen. Nur einschalten, wenn der Regler komplett getrocknet ist.

Die Sicherung nur gegen Sicherungen des gleichen Typs und Werts tauschen!

Dieses Gerät entspricht der EG-Richtlinie 2002/96/EG. Das Symbol mit der durchgestrichenen Abfalltonne am Gerät bedeutet, dass das Gerät nach seiner Aussonderung nicht im Haushaltsmüll entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronikgeräte oder beim Kauf eines gleichwertigen Neugerätes beim Händler abzugeben ist.

Der Benutzer hat Sorge zu tragen, dass das Gerät nach seiner Aussonderung an einer geeigneten Sammelstelle abgegeben wird. Ein Nichtbeachten dieser Vorschrift ist gemäß der geltenden Abfallordnung strafbar. Das geeignete Sortieren von Abfall und nachfolgende Recyclen des aussortierten Gerätes zur umweltverträglichen Entsorgung trägt zum Schutz von Umwelt und Gesundheit bei und dient der Wiederverwendung der recyclingfähigen Materialien, aus denen das Gerät besteht. Für detailliertere Informationen bezüglich der verfügbaren Sammelsysteme wenden Sie sich an ihre örtliche Behörde oder an den Händler, bei dem Sie das Gerät gekauft haben. Die Hersteller und Importeure kommen ihrer Verpflichtung zum umweltfreundlichen Recycling, Verarbeiten und Entsorgen sowohl direkt als auch durch Teilnahme an einem Kollektivsystem (in Deutschland Stiftung EAR) nach.
