BEDIENUNGSANLEITUNG ZOHKS8KN ZANUSSI

DE Benutzerinformation 101

Dampfgarer

ZANUSSI

GA NAAR ONZE WEBSITE VOOR:

6. DAGELIJKS GEBRUIK

WAARSCHUWING!

VISIT OUR WEBSITE TO:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und

Reparatur zu erhalten:

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE.... 101
2. SICHERHEITSANWEISUNGEN.... 103
3. GERÄTEBESCHREIBUNG....106
4. BEDIENFELD....107
5. VOR DER ERSTEN VERWENDUNG.... 109
6. TÄGLICHER GEBRAUCH.... 110
7. UHRFUNKTIONEN.... 115
8. VERWENDUNG DES ZUBEHÖRS....117
9. ZUSATZFUNKTIONEN....119
10. TIPPS UND HINWEISE.... 120
11. REINIGUNG UND PFLEGE.... 122
12. FEHLERSUCHE....128
13. ENERGIEEFFIZIENZ.... 130
14. MENÜSTRUKTUR.... 131
15. DAS IST GANZ EINFACH! 132
16. INFORMATIONEN ZUR ENTSORGUNG.... 134

1. ⚠SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder

von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.
• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
  • Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
• Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
• Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer

gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
• ACHTUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Es ist darauf zu achten, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.
• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.

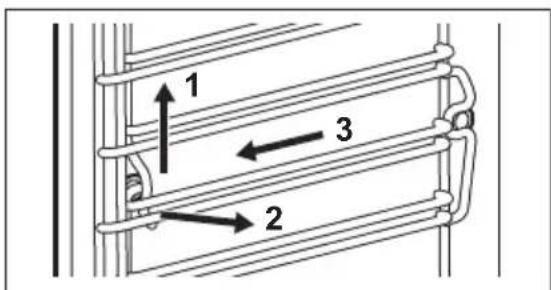

• Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  • Ziehen Sie das Gerät nicht am Griff.

• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
  • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnen lässt.
• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.
• Das Einbaugerät muss die Stabilitätsanforderungen von DIN 68930 erfüllen.

Mindesthöhe des Einbau-möbels (Mindesthöhe des Schranks unter der Arbeits-platte)	578 (600) mm
Schrankbreite 560 mm
Schranktiefe 550 (550) mm
Höhe der Gerätevordersei-te	594 mm
Höhe der Geräterückseite 576 mm
Breite der Gerätevordersei-te	595 mm
Breite der Geräterückseite 559 mm
Gerätetiefe 567 mm
Geräteeinbautiefe 546 mm
Tiefe bei geöffneter Tür 1027 mm
Mindestgröße der Belüf-tungsöffnung. Öffnung auf der Rückseite unten	560x20 mm
Länge des Netzanschluss-kabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite	1500 mm
Befestigungsschrauben 4x25 mm

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch

unseren autorisierten Kundendienst durchführen.

• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  • Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
  • Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem Gebrauch aus.

• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.

• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Üben Sie keinen Druck auf die offene Tür aus.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:
• Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
  – Legen Sie keine Alufolie direkt auf den Boden des Garraums.
  – Füllen Sie kein Wasser direkt in das heiße Gerät.
  – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.
  – Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

- Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

- Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.

- Kochen Sie immer bei geschlossener Gerätetür.

- Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit

ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Dampfgaren

WARNUNG!

Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

- Freigesetzter Dampf kann Verbrennungen verursachen:

– Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn die Funktion eingeschaltet ist. Es kann heißer Dampf austreten.

- Öffnen Sie die Gerätetür vorsichtig nach dem Dampfgaren.

2.6 Innenbeleuchtung

WARNUNG!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.
• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.
• Verwenden Sie nur Lampen mit der gleichen Leistung.

2.7 Wartung

- Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.

- Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.8 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.
• Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
- Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder, oder Haustiere im Gerät einschließen.

3. GERÄTEBESCHREIBUNG

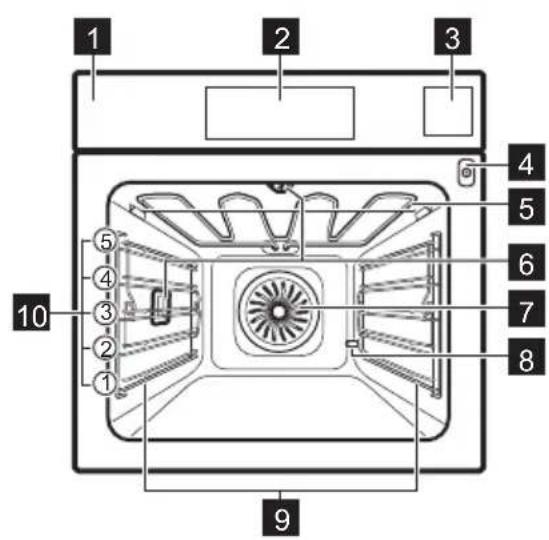

3.1 Gesamtansicht

1 2 3 4 5 6 7 8 9 10 ① ② ③ ④ ⑤ ⑥

Bedienfeld
Display
Wassertank
Buchse für den Temperatursensor
Heizelement

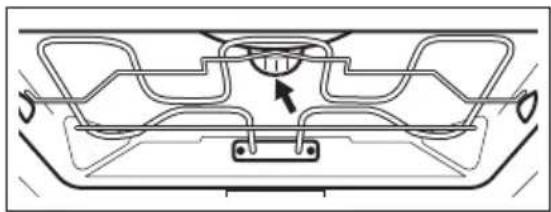

Lampe
Ventilator
Entkalkungsrohr Ausgang
Einschubschienen, herausnehmbar
Einschubebenen

3.2 Zubehör

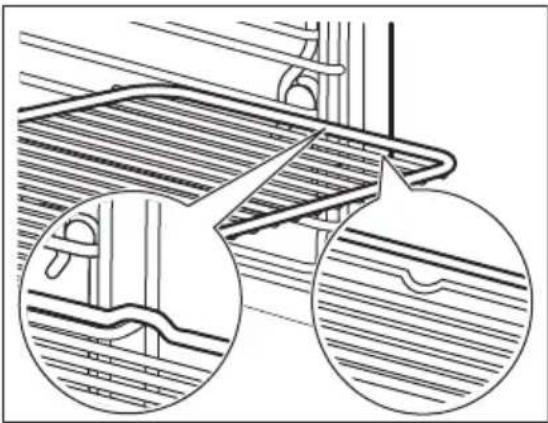

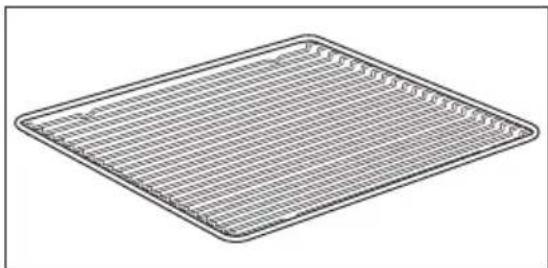

Kombirost

Für Kochgeschirr, Kuchenformen, Braten.

Für Kuchen und Plätzchen.

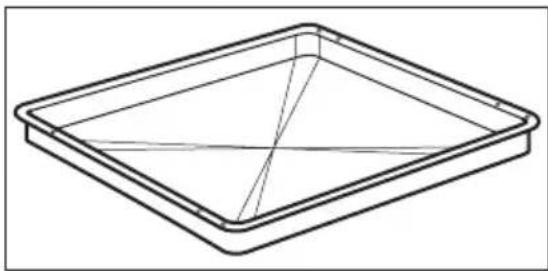

Brat- und Fettpfanne

Zum Backen und Braten oder zum Auffangen von abtropfendem Fett.

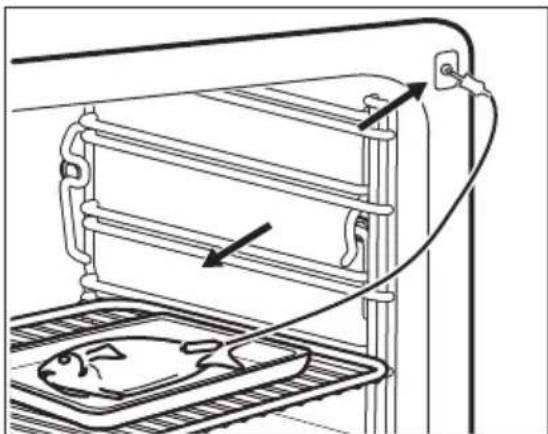

Zum Messen der Temperatur in der Speise.

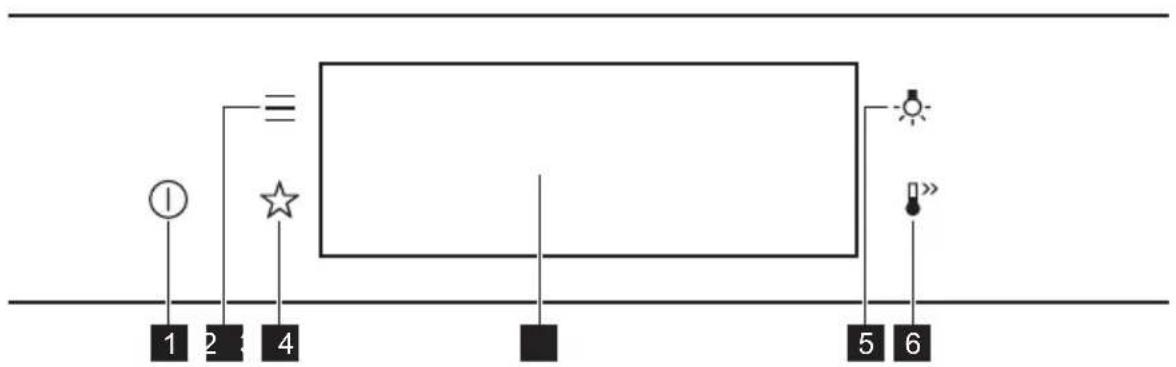

4.1 Überblick – Bedienfeld

1 2 3 4 5 6

1 EIN / AUS Gedrückt halten, um das Gerät ein- und auszuschalten.
2 Menü Listet die Gerätefunktionen auf.
3 Favoriten Liste der bevorzugten Einstellungen.
4 Display Zeigt die aktuellen Einstellungen des Geräts an.
5 Lichtschalter Ein- und Ausschalten der Beleuchtung.
6 Schnellaufheizung Ein- und Ausschalten der Funktion: Schnellaufheizung.

Drücken Sie Wischen

Berühren Sie die Oberfläche mit der Fingerspitze.

Bewegen Sie die Fingerspitze über die Oberfläche.

Gedrückt halten

Berühren Sie die Oberfläche 3 Sekunden lang.

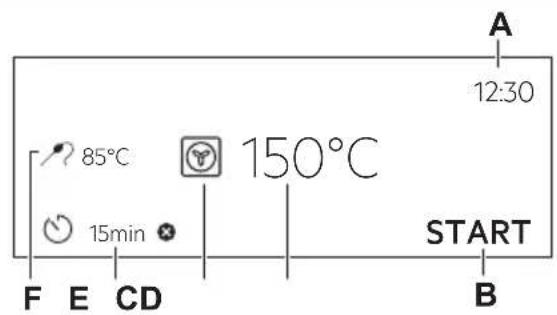

4.2 Display

A 12:30 85°C 150°C 15min START F E CD B

Display mit Tastenfunktionen.

A. Uhrzeit
B. START/STOP
C. Temperatur
D. Ofenfunktionen
E. Kurzzeitwecker
F. Temperatursensor (nur ausgewählte Modelle)

Display-Anzeigen

Grundlegende Anzeigen - Navigieren im Display.

OK

Bestätigen der Auswahl / Einstellung.

Zurückblättern um eine Menüebene.

Rückgängig machen der letzten Aktion.

Ein- und Ausschalten der Optionen.

Alarmsignal Funktionsanzeigen – der Signalton ertönt nach Ablauf der eingestellten Kochzeit.

Die Funktion ist eingeschaltet.

Die Funktion ist eingeschaltet. Der Garvorgang stoppt automatisch.

Das Alarmsignal ist ausgeschaltet.

Timer-Anzeigen

Einstellen der Funktion: Zeitvorwahl.

Abbrechen der Einstellung.

5. VOR DER ERSTEN VERWENDUNG

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

5.1 Erste Reinigung

Schritt 1 Schritt 2 Schritt 3

Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Gerät.

Reinigen Sie das Gerät und das Zubehör nur mit einem Mikrofasertuch, warmem Wasser und einem milden Reinigungsmittel.

Setzen Sie die Zubehörteile und die herausnehmbaren Einhängegitter in das Gerät ein.

5.2 Erste Verbindung

Nach der ersten Verbindung zeigt das Display eine Willkommensnachricht an.

Sie müssen folgende Einstellungen vornehmen: Sprache, Helligkeit, Tastentöne, Lautstärke, Wasserhärte, Uhrzeit.

5.3 Erstes Vorheizen

Den leeren Ofen vor der ersten Inbetriebnahme vorheizen.

Schritt 1	Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Backofen.
Schritt 2	Stellen Sie die Höchsttemperatur für folgende Funktion ein: Lassen Sie den Ofen 1 Stunde lang eingeschaltet.
Schritt 3	Stellen Sie die Höchsttemperatur für folgende Funktion ein: Lassen Sie den Ofen 15 Min. lang eingeschaltet.

Der Ofen kann während des Vorheizens Geruch und Rauch verströmen. Stellen Sie sicher, dass der Raum belüftet ist.

5.4 Einstellung: Wasserhärte

Nachdem Sie den Backofen an die Spannungsversorgung angeschlossen haben, müssen Sie den Grad der Wasserhärte einstellen.

Verwenden Sie das mit dem Dampfgarset mitgelieferte Reagenzpapier.

Schritt 1 Schritt 2 Schritt 3 Schritt 4

Geben Sie das Reagenz-papier etwa 1 Sekunde lang in das Wasser. Hal-ten Sie das Reagenzpa-pier nicht unter fließen-des Wasser.

Schütteln Sie überschüssi-ges Wasser vom Rea-genzpapier ab.

Überprüfen Sie nach 1 Mi-nute die Wasserhärte mit-hilfe der Tabelle unten.

Stellen Sie die Wasserhärte ein: Menü / Einstellungen / Setup / Wasserhärte.

Die Farben des Reagenzpapiers ändern sich weiterhin. Überprüfen Sie die Wasserhärte innerhalb von 1 Minute nach dem Test.

Sie können die Wasserhärte in folgendem Menü ändern: Einstellungen / Setup / Wasserhärte.

Die Tabelle zeigt den Bereich der Wasserhärte (dH) mit dem zugehörigen Kalkgehalt und die Wassereinstufung. Stellen Sie den Grad der Wasserhärte gemäß der Tabelle ein.

Wasserhärte Reagenzpa-pier		Kalkgehalt (mmol/l)	Kalkgehalt (mg/l)	Wassereinstu-fung
Grad dH
10-70-1.30-50weich
28-141.4-2.551-100mit
315-212.6-3.8101-150		rt
4 ≥ 22		≥3,9	≥151	sehr hart

Beträgt der Grad der Wasserhärte 4, füllen Sie den Wassertank mit Tafelwasser.

6. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

6.1 Einstellung: Ofenfunktionen

Schritt 1	Schalten Sie den Backofen ein. Das Display zeigt die Standard-Ofenfunktion an.
Schritt 2	Drücken Sie auf das Symbol der Ofenfunktion [IMAGE], um das Untermenü aufzurufen.
Schritt 3	Wählen Sie die Ofenfunktion und drücken Sie: OK. Das Display zeigt: Temperatur.
Schritt 4	Temperatur einstellen. Drücken Sie: OK.

Schritt 5	Drücken Sie: $STARTTemperatursensor – Sie können den Sensor jederzeit vor oder während des Kochens anschließen.
Drücken Sie, um die Ofenfunktion auszuschalten
Schritt 6 Schalten Sie den Backofen aus.

6.2 Einstellung: Steamify - Dampf-Ofenfunktion

Schritt 1 Schalten Sie den Backofen ein.Wählen Sie das Symbol der Ofenfunktion und drücken Sie darauf, um das Untermenü aufzurufen.
Schritt 2	Drücken SieStellen Sie die Dampf-Ofenfunktion ein.
Schritt 3	Drücken Sie:Das Display zeigt die Temperatureinstellungen an.
Schritt 4	Stellen Sie die Temperatur ein. Die Dampf-Ofenfunktion hängt von der eingestellten Temperatur ab.
Dampfgaren50 - 100 °C	Zum Dampfgaren von Gemüse, Getreide, Hülsenfrüchten, Meeresfrüchten, Terrinen und Löffeldesserts.
Dampf zum Schmoren105 - 130 °C	Zur Zubereitung von gedünstetem und geschmortem Fleisch oder Fisch, Brot und Geflügel sowie Käsekuchen und Aufläufen.
Dampf zum sanften Überbacken135 - 150 °C	Für Fleisch, Aufläufe, gefülltes Gemüse, Fisch und Gratin. Durch die Kombination von Dampf und Hitze werden Fleischstücke zart und saftig und erhalten eine knusprige Oberfläche. Wenn Sie den Timer einstellen, schaltet sich die Grillfunktion automatisch in den letzten Minuten des Garvorgangs ein, damit die Speise sanft überbacken wird.
Dampf zum knusprig Backen und Braten155 - 230 °C	Für gebratene und gebackene Gerichte, Fleisch, Fisch, Geflügel, gefülltes Blätterteiggebäck, Obstkuchen, Muffins, Gratin, Gemüse und Backwaren.Wenn Sie den Timer einstellen und die Speise in die erste Einschubebene schieben, schaltet sich die Unterhitze automatisch in den letzten Minuten des Garvorgangs ein, damit die Speise einen knusprigen Boden bekommt.
Schritt 5	Drücken Sie:OK
Schritt 6 Drücken Sie auf den Deckel des Wassertanks, um ihn zu öffnen.
Schritt 7	Füllen Sie den Wassertank bis zum Höchststand mit kaltem Wasser auf (ca. 950 ml), bis ein akustisches Signal ertönt oder das Display eine Meldung anzeigt. Der Wasservorrat reicht für ca. 50 Minuten. Füllen Sie den Wassertank nicht bis über den maximalen Füllstand hinaus. Ansonsten besteht das Risiko eines Wasseraustritts oder -überlaufs und der Beschädigung von Einrichtungsgegenständen.
	⚠️ WARNING!Verwenden Sie nur kaltes Leitungswasser. Verwenden Sie kein gefiltertes (entmineralisiertes) oder destilliertes Wasser. Verwenden Sie keine anderen Flüssigkeiten. Füllen Sie keine brennbaren oder alkoholischen Flüssigkeiten in den Wassertank.

Schritt 8 Schieben Sie den Wassertank in seine ursprüngliche Position.
Schritt 9	Drücken Sie: STARTDer Dampf erscheint nach circa 2 Min. Bei Erreichen der eingestellten Temperatur ertönt ein Signalton.
Schritt 10	Wenn das Wasser im Wassertank zur Neige geht, ertönt der Signalton. Befüllen Sie den Wassertank neu.
Schritt 11 Schalten Sie den Backofen aus.
Schritt 12 Leeren Sie den Wassertank nach dem Garvorgang.Siehe Kapitel „Reinigung und Pflege“, Entleeren des Wassertanks.
Schritt 13	Restwasser kann sich im Garraum niederschlagen. Öffnen Sie die Backofentür nach dem Garen vorsichtig. Wenn der Backofen abgekühlt ist, trocknen Sie den Garraum mit einem weichen Tuch.

6.3 Einstellung: Koch-Assistent

Jedes Gericht in diesem Untermenü hat eine empfohlene Funktion und Temperatur. Sie können die Zeit und Temperatur anpassen.

Einige der Speisen können Sie auch mit der folgenden Funktion zubereiten:

• Gewichtsautomatik
• Temperatursensor

Die Garstufe für die Speise:

• Blutig oder Weniger
  • Mittel
• Durch oder Mehr

Schritt 1 Schalten Sie den Backofen ein.

Schritt 2

Drücken Sie:

Schritt 3

Drücken Sie: . Gehen Sie zu: Koch-Assistent.

Schritt 4 Wählen Sie ein Gericht oder eine Speisenart aus.

Schritt 5

Drücken Sie: \$START

6.4 Ofenfunktionen

STANDARDFUNKTIONEN

Ofenfunktion Anwendung
	Zum Grillen dünner Lebensmittel und zum Toasten von Brot.
Grill
	Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf einer Ebene. Gratinieren und Überbacken.
Heißluftgrillen
	Zum Backen auf bis zu drei Einschubebenen gleichzeitig und zum Dörren von Lebensmitteln. Verwenden Sie eine um 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/Unterhitze.
Heißluft
	Lässt Fertiggerichte (z. B. Pommes frites, Kartoffelspalten oder Frühlingsrollen) schön knusprig werden.
Tiefkühlgerichte
	Backen und Braten von Speisen auf einer Einschubebene.
Ober-/Unterhitze
	Zum Backen von Pizza. Für ein intensives Überbacken und einen knusprigen Boden.
Pizzastufe
	Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
Unterhitze

SONDERFUNKTIONEN

Ofenfunktion Gerät
	Zum Einkochen von Gemüse (z. B. Gurken).
Einkochen
	Zum Dörren von Obst, Gemüse und Pilzen in Scheiben.
Dörren
	Zum Vorwärmen von Tellern vor dem Servieren.
Teller wärmen
	Zum Auftauen von Lebensmitteln (Gemüse und Obst). Die Auftauzeit hängt von der Menge und Größe der gefrorenen Lebensmittel ab.
Auftauen
	Für Gerichte wie Lasagne oder Kartoffelgratin. Gratinieren und Überbacken
Überbacken
	Für zarte, saftige Braten.
Niedertemperaturgaren
	Zum Warmhalten von Speisen.
Warmhalten
	Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Es wird die Restwärme genutzt. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch“: Feuchte Umluft.
Feuchte Umluft

DAMPFFUNKTIONEN

Ofenfunktion Anwendung
	Verwenden Sie Dampf zum Dampfgaren, Dünsten, sanften Aufbacken, Backen und Braten.
Steamify
	Das Aufwärmen von Speisen mit Dampf verhindert die Austrocknung der Oberfläche. Die Hitze wird sanft und gleichmäßig verteilt und belebt den Geschmack sowie das Aroma der Speisen, als ob sie frisch zubereitet wären. Mit dieser Funktion können Sie die Speisen direkt auf einem Teller aufwärmen. Sie können mehrere Teller gleichzeitig auf verschiedenen Einschubebenen aufwärmen.
Regenerieren
	Verwenden Sie diese Funktion, um Brot/Brötchen mit einem sehr guten, professionellen Ergebnis hinsichtlich Knusprigkeit, Farbe und glänzender Kruste zu backen.
Brot backen
	Zur Verkürzung der Gehzeit des Hefeteigs. Dadurch wird die Oberfläche vor dem Austrocknen bewahrt und der Teig elastisch gehalten.
Gärstufe
	Dampfgaren von Gemüse, Beilagen oder Fisch
Dampfgaren
	Die Funktion eignet sich zum Kochen empfindlicher Speisen wie Pudding, Flan, Terri- nen und Fisch.
Feuchtigkeit, hoch

Ofenfunktion Anwendung

Feuchtigkeit, niedrig

Diese Funktion ist geeignet für Fleisch, Geflügel, Ofengerichte und Aufläufe. Durch die Kombination von Dampf und Hitze werden Fleischstücke zart und saftig und erhalten eine knusprige Oberfläche.

6.5 Hinweise zu: Feuchte Umluft

Diese Funktion wurde zur Einhaltung der Energieeffizienzklasse und der Ökodesign-Anforderungen (gemäß EU 65/2014 und EU EU 66/2014) verwendet. Tests gemäß:

IEC/EN 60350-1

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet.

Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch nach 30 Sekunden aus.

Näheres zum Garen finden Sie im Kapitel „Tipps und Hinweise“, Feuchte Umluft. Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel „Energieeffizienz“, Energiesparen.

7. UHRFUNKTIONEN

7.1 Beschreibung der Uhrfunktionen

Uhrfunktionen Anwendung

Garzeitdauer Einstellen der Garzeitdauer. Max. 23 Std. 59 Min.

Optionen nach Ablauf Einstellung, was passiert, wenn der Timer mit dem Zählen aufhört.

Zeitvorwahl Verzögerung des Starts und/oder Endes des Kochens.

Zeitverlängerung Verlängern der Gardauer.

Erinnerung Einstellen eines Countdowns. Max. 23 Std. 59 Min. Diese Funktion wirkt sich nicht auf den Betrieb des Geräts aus.

Uptimer Überwachung der Einschaltdauer der Funktion. Uptimer - Sie können sie ein- oder ausschalten.

7.2 Einstellung: Uhrfunktionen

Einstellen der Uhr

Schritt 1 Schalten Sie den Backofen ein.

Schritt 2 Drücken Sie: Uhrzeit.

Schritt 3

Stellen Sie die Zeit ein. Drücken Sie: OK

Einstellen der Gardauer
Schritt 1 Wählen Sie die Ofenfunktion und stellen Sie die Temperatur ein.
Schritt 2	Drücken Sie:
Schritt 3	Stellen Sie die Zeit ein. Drücken Sie: OK
Auswählen der Option „Ende“
Schritt 1 Wählen Sie die Ofenfunktion und stellen Sie die Temperatur ein.
Schritt 2	Drücken Sie:
Schritt 3 Stellen Sie die Gardauer ein.
Schritt 4	Drücken Sie: • • •
Schritt 5 Drücken Sie: Optionen nach Ablauf.
Schritt 6 Wählen Sie die gewünschte: Optionen nach Ablauf.
Schritt 7	Drücken Sie: OK Wiederholen Sie die Aktion, bis das Display den Hauptbildschirm anzeigt.
Verzögerung des Starts des Garvorgangs
Schritt 1 Wählen Sie eine Ofenfunktion und die Temperatur.
Schritt 2	Drücken Sie:
Schritt 3 Stellen Sie die Gardauer ein.
Schritt 4	Drücken Sie: • • •
Schritt 5 Drücken Sie: Zeitvorwahl.
Schritt 6 Wählen Sie den Wert.
Schritt 7	Drücken Sie: OK Wiederholen Sie die Aktion, bis das Display den Hauptbildschirm anzeigt.
Verlängern der Gardauer
Wenn 10 % der Gardauer verbleiben und die Speise nicht fertig zu sein scheint, können Sie die Gardauer verlän- gern. Sie können auch die Ofenfunktion ändern.
Drücken Sie +1min, um die Gardauer zu verlängern.
Ändern der Timer-Einstellungen
Schritt 1	Drücken Sie:
Schritt 2 Stellen Sie den Timerwert ein.
Schritt 3	Drücken Sie: OK
Sie können die eingestellte Zeit jederzeit während des Garvorgangs ändern.

8. VERWENDUNG DES ZUBEHÖRS

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

8.1 Einsetzen des Zubehörs

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind

auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

Kombirost:

Schieben Sie den Rost zwischen die Führungsschienen der Einhängegitter.

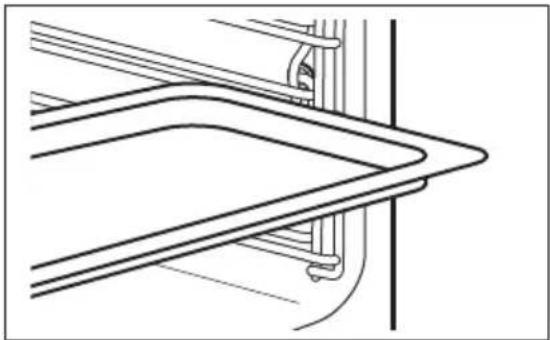

Backblech / Auflaufpfanne:

Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter.

Temperatursensor – misst die Temperatur im Inneren der Speise. Sie können ihn mit jeder Ofenfunktion verwenden.

Es gibt zwei Temperatureinstellungen:

°CBackofentemperatur: mindestens 120 °C.

Diede Backofentemperatur.

Für beste Garergebnisse:

Die Zutaten sollten Raumtemperatur haben.

Verwenden Sie ihn nicht für flüssige Speisen.

Er muss während des Garvorgangs in der Speise bleiben.

Der Backofen berechnet das voraussichtliche Ende des Garvorgangs. Es ist abhängig von der Menge des Garguts, der eingestellten Ofenfunktion und der Temperatur.

8.3 Benutzung: Temperatursensor

Schritt 1 Schalten Sie den Backofen ein.

Schritt 2 Stellen Sie die Ofenfunktion und, falls notwendig, die Temperatur ein.

Schritt 3 Einsetzen: Temperatursensor.

Fleisch, Geflügel und Fisch Auflauf

Führen Sie die Spitze des Temperatursensor in der Mitte und am dicksten Teil des Fleischstücks oder Fisches ein. Stellen Sie sicher, dass sich mindestens 3/4 des Temperatursensor im Gericht befindet.

Führen Sie die Spitze des Temperatursensor genau in der Mitte des Auflaufs ein. Temperatursensor sollte während des Backens richtig positioniert sein. Verwenden Sie hierzu eine feste Zutat. Verwenden Sie den Rand der Backform zur Unterstützung des Silikongriffs des Temperatursensor. Die Spitze des Temperatursensor darf den Boden einer Backform nicht berühren.

Schritt 4 Stecken Sie den Temperatursensor in die Buchse vorne am Ofen. Das Display zeigt die aktuelle Temperatur an: Temperatursensor.

Schritt 5 Drücken Sie, um die Kerntemperatur des Sensors einzustellen.

Schritt 6 Drücken Sie, um die bevorzugte Option einzustellen:

• Alarmsignal – Der Signalton ertönt, wenn die Speise die Kerntemperatur erreicht.
• Alarmsignal und Stoppen des Ofens – Der Signalton ertönt und der Ofen schaltet sich aus, wenn die Speise die Kerntemperatur erreicht.

Schritt 7 Wählen Sie die Option und drücken Sie wiederholt: OK, um den Hauptbildschirm aufzurufen.

Schritt 8 Drücken Sie: START

Wenn die Speise die eingestellte Temperatur erreicht, ertönt ein Signalton. Sie können den Garprozess anhalten oder fortsetzen, um sicherzustellen, dass die Speise durchgegart ist.

Schritt 9 Ziehen Sie den Stecker des Temperatursensor aus der Steckdose und nehmen Sie das Gericht aus dem Ofen.

WARNING!

Es besteht das Risiko von Verbrennungen, da der Temperatursensor heiß wird. Seien Sie vorsichtig, wenn Sie den Stecker ziehen und den Sensor aus dem Gargut nehmen.

9. ZUSATZFUNKTIONEN

9.1 So speichern Sie: Favoriten

Sie können Ihre bevorzugten Einstellungen, wie die Ofenfunktion, die Gardauer, Temperatur oder die Reinigungsfunktion speichern. Sie können 3 Favoriten speichern.

Schritt 1 Schalten Sie das Gerät ein.

Schritt 2 Wählen Sie die gewünschte Einstellung aus.

Schritt 3

Drücken Sie: Wählen Sie: Favoriten.

Schritt 4 Wählen Sie: Aktuelle Einstellungen speichern.

Schritt 5

Drücken Sie +, um die Einstellung hinzuzufügen zur Liste: Favoriten. Drücken Sie OK

– zum Zurücksetzen der Einstellung drücken.

– zum Abbrechen der Einstellung drücken.

9.2 Tastensperre

Diese Funktion verhindert ein versehentliches Verstellen der Ofenfunktion.

Schritt 1 Schalten Sie das Gerät ein.

Schritt 2 Stellen Sie eine Backofenfunktion ein.

Schritt 3

gleichzeitig drücken, um die Funktion einzuschalten.

Zum Ausschalten der Funktion wiederholen Sie Schritt 3.

9.3 Automatische Abschaltung

Aus Sicherheitsgründen schaltet sich das Gerät nach einiger Zeit aus, wenn eine Ofenfunktion eingeschaltet ist und Sie die Einstellungen nicht ändern.

(°C) (Std.)

30 - 115 12.5

120 - 195 8.5

200 - 230 5.5

Die Abschaltautomatik funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Temperatursensor, Ende, Niedertemperaturgaren.

9.4 Kühlgebläse

Wenn das Gerät in Betrieb ist, schaltet sich das Kühlgebläse automatisch ein, um die Oberflächen des Geräts kühl zu halten. Nach dem Abschalten des Geräts kann das Kühlgebläse weiterlaufen, bis das Gerät abgekühlt ist.

10. TIPPS UND HINWEISE

10.1 Garempfehlungen

Die Temperaturen und Garzeiten in den Tabellen sind nur Richtwerte. Sie hängen von den Rezepten sowie der Qualität und Menge der verwendeten Zutaten ab.

Ihr Gerät backt oder brät unter Umständen anders als Ihr früheres Gerät. Die Hinweise unten enthalten die empfohlenen Einstellungen für Temperatur, Gardauer und Einschubebene für die einzelnen Speisen.

Finden Sie für ein bestimmtes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichem Rezept.

Weitere Garempfehlungen finden Sie in den Kochtabellen auf unserer Website. Um die Gartipps zu finden, überprüfen Sie die PNC-Nummer auf dem Typenschild, das sich am vorderen Rahmen des Garraums befindet.

10.2 Feuchte Umluft

Beachten Sie für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen.

Nutzen Sie die dritte Einschubebene.

(°C) (Min.)

Nudelgratin 200 - 220 45 - 55

Kartoffelgratin 180 - 200 70 - 85

Moussaka 170 - 190 70 - 95

Lasagne, frisch 180 - 200 75 - 90

Cannelloni 180 - 200 70 - 85

Brotpudding 190 - 200 55 - 70

Milchreis 170 - 190 45 - 60

Apfelkuchen auf Rührteig (runde Kuchenform) 160 - 170 70 - 80

Weißbrot 190 - 200 55 - 70

10.3 Feuchte Umluft - Empfohlenes Zubehör

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

Dunkel, nicht reflektierend 28 cm Durchmesser

Dunkel, nicht reflektierend 26 cm Durchmesser

Keramikform 8 cm Durchmes- ser, 5 cm Höhe

Dunkel, nicht reflektierend 28 cm Durchmesser

10.4 Gartabellen für Prüfinstitute

Informationen für Prüfinstitute

Tests gemäß: EN 60350, IEC 60350.

Backen auf einer Ebene – Backen in Backformen

°C Min

Biskuit, fettfrei Heißluft 160 45 - 60 2

Biskuit, fettfrei Ober-/Unterhitze 160 45 - 60 2

Apfelkuchen, 2 Formen à ∅ Heißluft 160 55 - 65 2 20 cm

Apfelkuchen, 2 Formen à ∅ Ober-/Unterhitze 180 55 - 65 1 20 cm

Mürbeteiggebäck Heißluft 140 25 - 35 2

Mürbeteiggebäck Ober-/Unterhitze 140 25 - 35 2

Backen auf einer Ebene – Kekse Nutzen Sie die dritte Einschubebene.

°C Min

Törtchen, 20 pro Blech, Heizen Sie den leeren Backofen vor

Heißluft 150 20 - 30

Törtchen, 20 pro Blech, Heizen Sie den leeren Backofen vor

Ober-/Unterhitze 170 20 - 30

Backen auf mehreren Ebenen – Kekse

°C Min

Mürbeteiggebäck Heißluft 140 25 - 45 2 / 4

Törtchen, 20 pro Blech, Heizen Heißluft 150 25 - 35 1 / 4 Sie den leeren Backofen vor

Biskuit, fettfrei Heißluft 160 45 - 55 2 / 4

		°C Min
Apfelkuchen, 1 Backform pro Gitter (∅ 20 cm)	Heißluft 160 55 - 65 2 / 4

Grill

Heizen Sie den leeren Backofen 5 Minuten lang vor.

Grillen Sie bei maximaler Temperatureinstellung.

Toast Grill 1 - 2 5

Rindersteak, Nach der Hälfte der Zeit wenden

Grill 24 - 30 4

Informationen für Prüfinstitute

Tests für die Funktion: Dampfgaren.

Tests gemäß IEC 60350-1.

Stellen Sie die Temperatur auf 100°C ein.

Behälter (Gastronorm)

kg

Min

Broccoli, Heizen Sie den leeren Backofen vor

1 x 2/3 perforiert 0.3 3 8 - 9 Schieben Sie das

Backblech in die erste Einschubebene.

Broccoli, Heizen Sie den leeren Backofen vor

1 x 2/3 perforiert Max. 3 10 - 11 Schieben Sie das

Backblech in die erste Einschubebene.

Erbsen, gefroren 2 x 2/3 perforiert 2 x 1,5 2 und 4

Bis die Tem-

peratur an der kältesten Stelle 85 °C erreicht.

Schieben Sie das Backblech in die erste Einschubebene.

11. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

11.1 Hinweise zur Reinigung

Reinigungsmittel

Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel.

Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung.

Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Täglicher Ge- brauch

Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen.

Lassen Sie die Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie den Garraum nach jedem Gebrauch nur mit einem Mikrofasertuch ab.

Zubehör

Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Verwenden Sie nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.

Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

11.2 Entfernen: Einhängegitter

Entfernen Sie Einhängegitter zur Reinigung des Backofens.

Schritt 1 Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.

Schritt 2 Ziehen Sie die Einhängegitter vorsichtig nach oben und aus der vorderen Aufhängung.

Schritt 3 Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.

Schritt 4 Ziehen Sie die Gitter aus der hinteren Aufhängung heraus.

1 2 3

Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.

11.3 Verwendung: Dampfreinigung

Vor dem Start:

Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.

Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter.

Reinigen Sie den Garraumboden und die innere Türglasscheibe mit warmem Wasser, einem weichen Tuch und einem milden Reinigungsmittel.

Schritt 1	Füllen Sie den Wassertank bis zum Höchststand auf, bis der Signalton ertönt oder das Display eine Meldung anzeigt.
Schritt 2	Wählen Sie: Menü / Reinigung.
Funktion Beschreibung Dauer
Dampfreinigung Leichte Reinigung 30 Min.
Dampfreinigung Plus Normale ReinigungBesprühen Sie den Garraum mit einem Reinigungsmittel.		75 Min.
Schritt 3	Drücken Sie Beachten Sie die im Display angezeigten Hinweise.Nach Abschluss der Reinigung ertönt der Signalton.
Schritt 4	Drücken Sie ein beliebiges Symbol, um den Signalton abzustellen.
i	Die Backofenlampe ist während der Funktionsausführung ausgeschaltet.

Nach Abschluss der Reinigung:
Schalten Sie den Backofen aus.	Wenn der Backofen abgekühlt ist, trocknen Sie den Garraum mit einem weichen Tuch.	Lassen Sie die Ofentür offen und warten Sie, bis der Garraum trocken ist.

11.4 Erinnerungsfunktion Reinigen

Wenn die Erinnerung erscheint, wird die Reinigung empfohlen.

Verwenden Sie die Funktion: Dampfreinigung Plus.

11.5 Benutzung: Entkalkung

Bevor Sie beginnen:
Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.	Entfernen Sie alle Zubehörteile. Vergewissern Sie sich, dass der Wassertank leer ist.
Dauer des ersten Teils: etwa 100 Min
Schritt 1 Setzen Sie die Auflaufpfanne in die erste Einschubebene ein.
Schritt 2 Füllen Sie 250 ml Entkalker in den Wassertank.
Schritt 3 Füllen Sie den Wassertank erneut bis zum Höchststand mit Wasser auf, bis der Signalton ertönt oder das Display eine Meldung anzeigt.
Schritt 4 Wählen Sie: Menü / Reinigung.
Schritt 5 Aktivieren Sie die Funktion und befolgen Sie die Hinweise im Display.Der erste Teil des Entkalkungsvorgangs startet.
Schritt 6 Leeren Sie nach Abschluss des ersten Teils die Auflaufpfanne und setzen Sie sie wieder in die erste Einschubebene ein.

Dauer des zweiten Teils: etwa 35 Min

Schritt 7

Füllen Sie den Wassertank erneut bis zum Höchststand mit Wasser auf, bis der Signalton ertönt oder das Display eine Meldung anzeigt.

Schritt 8 Entfernen Sie die Auflaufpfanne, wenn die Funktion beendet ist.

i Die Backofenlampe ist während der Funktionsausführung aus.

Nach Abschluss der Entkalkung:
Schalten Sie den Backofen aus. Wenn der Backofen abgekühlt ist, trocknen Sie den Garraum mit einem weichen Tuch.	Lassen Sie die Backofentür geöffnet und warten Sie, bis der Garraum trocken ist.

Sollten nach der Entkalkung noch Kalkrückstände im Backofen vorhanden sein, fordert das Display Sie zur Wiederholung des Vorgangs auf.

11.6 Entkalkungserinnerungen

Zwei Erinnerungsfunktionen fordern Sie auf den Backofen zu entkalken. Die Entkalkungserinnerung können Sie nicht ausschalten.

Typ Beschreibung
Sanfte Erinnerung Empfiehlt die Entkalkung des Backofens.

Dringende Erinnerung Zwingt Sie die Entkalkung des Backofens durchzuführen. Entkalken Sie den Backofen trotz der dringenden Erinnerung nicht, können Sie die Dampffunktionen nicht verwenden.

11.7 Benutzung: Spülen

Bevor Sie beginnen:
Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.	Entfernen Sie alle Zubehörteile.
Schritt 1 Setzen Sie die Auflaufpfanne in die erste Einschubebene ein.
Schritt 2 Füllen Sie den Wassertank bis zur Höchstgrenze mit Wasser, bis der Signalton ertönt oder das Display eine Meldung anzeigt.
Schritt 3 Wählen Sie: Menü / Reinigung / Spülen.Dauer: ca. 30 Min
Schritt 4 Aktivieren Sie die Funktion und befolgen Sie die Hinweise im Display.
Schritt 5 Entfernen Sie die Auflaufpfanne, wenn die Funktion beendet ist.
i Die Backofenlampe ist während der Funktionsausführung aus.

11.8 Trocknungserinnerung

Nach Verwendung einer Dampfheizfunktion fordert das Display Sie auf, den Backofen zu trocknen.

Drücken Sie JA, um den Ofen zu trocknen.

11.9 Benutzung: Trocknen

Benutzen Sie nach Verwendung einer Dampfgarfunktion oder der Dampfreinigung diese Funktion, um den Garraum zu trocknen.

Schritt 1 Vergewissern Sie sich, dass der Ofen abgekühlt ist.

Schritt 2 Entfernen Sie alle Zubehörteile aus dem Backofen.

Schritt 3 Wählen Sie das Menü: Reinigung / Trocknen.

Schritt 4 Folgen Sie den Bildschirmanweisungen.

11.10 Benutzung: Entleeren des Wassertanks

Verwenden Sie diese Funktion nach Kochen mit einer Dampfheizfunktion, um Restwasser aus dem Wassertank zu entfernen.

Bevor Sie beginnen:

Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.	Entfernen Sie alle Zubehörteile.
Schritt 1 Setzen Sie die Auflaufpfanne in die erste Einschubebene ein.
Schritt 2 Wählen Sie: Menü / Reinigung / Entleeren des Wassertanks.Dauer: 6 Min
Schritt 3 Aktivieren Sie die Funktion und befolgen Sie die Hinweise im Display.
Schritt 4 Entfernen Sie die Auflaufpfanne, wenn die Funktion beendet ist.
i Die Backofenlampe ist während der Funktionsausführung aus.

11.11 Aus- und Einbau: Tür

Sie können die Tür und inneren Glasscheiben zur Reinigung entfernen. Die Anzahl der Glasscheiben unterscheidet sich je nach Modell.

WARNUNG!

Die Tür ist schwer.

VORSICHT!

Behandeln Sie das Glas vorsichtig, insbesondere an den Kanten der vorderen Scheibe. Das Glas kann zerbrechen.

Schritt 1 Öffnen Sie die Tür vollständig.

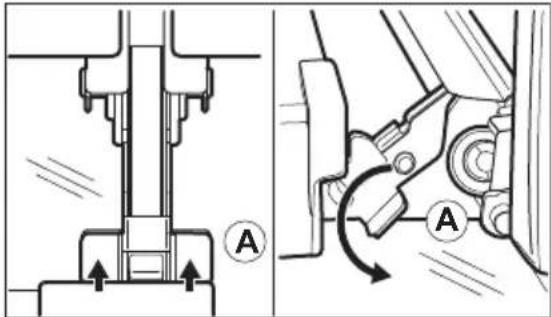

Schritt 2 Heben Sie die Klemmhebel (A) an beiden Türscharnieren an und drücken Sie auf sie.

Schritt 3 Schließen Sie die Backofentür bis zur ersten Öffnungsstellung (in einem Winkel von ca. 70°). Fassen Sie die Tür mit beiden Händen seitlich an und ziehen Sie sie schräg nach oben vom Backofen weg. Legen Sie die Tür mit der Außenseite nach unten auf ein weiches Tuch und eine stabile Fläche.

Schritt 4 Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drücken Sie sie nach innen, um den Klippverschluss zu lösen.

Schritt 5 Ziehen Sie die Türabdeckung nach vorn, um sie abzunehmen.

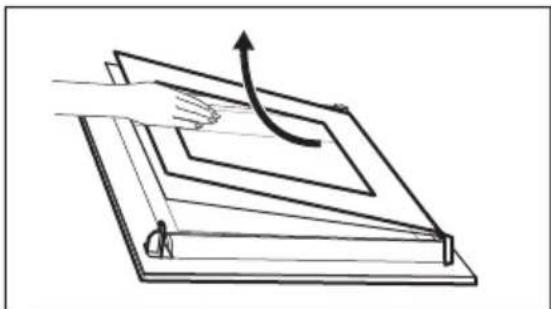

Schritt 6 Fassen Sie die Glasscheiben der Tür nacheinander am oberen Rand an und ziehen Sie sie nach oben aus den Führungen.

2 B 1

Schritt 7 Reinigen Sie die Glasscheibe mit Wasser und Spülmittel. Trocknen Sie die Glasscheibe sorgfältig ab. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.

Schritt 8 Führen Sie nach der Reinigung die obigen Schritte in umgekehrter Reihenfolge durch.

Schritt 9 Setzen Sie zuerst die kleinere Scheibe ein, dann die größere Scheibe und die Tür. Stellen Sie sicher, dass die Glasscheiben in der richtigen Position eingesetzt wurden, da sich anderenfalls die Türoberfläche überhitzen kann.

11.12 Austausch: Lampe

WARNUNG!

Stromschlaggefahr. Die Lampe kann heiß sein.

Bevor Sie die Lampe austauschen:

Schritt 1 Schritt 2 Schritt 3
Schalten Sie den Backofen aus. Warten Sie, bis der Ofen kalt ist.	Trennen Sie den Ofen von der Netz-versorgung.	Breiten Sie ein Tuch auf dem Gar-raumboden aus.

Obere Lampe

Schritt 1 Drehen Sie die Glasabdeckung und nehmen Sie sie ab.

Schritt 2 Entfernen Sie den Metallring und reinigen Sie die Glasabdeckung.

Schritt 3 Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.

Schritt 4 Stecken Sie den Metallring auf die Glasabdeckung und bringen Sie sie an.

Seitenlampe

Schritt 1 Entfernen Sie die linke Regalstütze, um an die Lampe zu gelangen.

Schritt 2 Verwenden Sie einen Torx 20-Schraubendreher, um die Abdeckung zu entfernen.

Schritt 3 Entfernen und reinigen Sie den Metallrahmen und die Dichtung.

Schritt 4 Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.

Schritt 5 Montieren Sie den Metallrahmen und die Dichtung. Ziehen Sie die Schrauben fest.

Schritt 6 Montieren Sie die linke Regalstütze.

12. FEHLERSUCHE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

12.1 Was zu tun ist, wenn ...

Das Gerät schaltet sich nicht ein oder heizt nicht auf

Mögliche Ursache

Problembehebung

Das Gerät ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen.

Prüfen Sie, ob das Gerät ordnungsgemäß an die Spannungsversorgung angeschlossen ist.

Die Uhrzeit ist nicht eingestellt. Stellen Sie die Uhr ein. Einzelheiten finden Sie im Uhrfunktionen „Einstellungen:“ Uhrfunktionen.

Die Tür ist nicht richtig geschlossen. Schließen Sie die Tür vollständig.

Die Sicherung ist durchgebrannt. Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Wenn das Problem erneut auftritt, wenden Sie sich an einen qualifizierten Elektriker.

Das Gerät schaltet sich nicht ein oder heizt nicht auf

Mögliche Ursache

Problembehebung

Am Gerät Kindersicherung eingeschaltet. Siehe Kapitel „Menü“, Untermenü: Optionen.

Komponenten

Beschreibung

Problembehebung

Die Lampe ist durchgebrannt. Ersetzen Sie die Lampe, Einzelheiten finden Sie im Kapitel „Pflege und Reinigung“, Austausch: Lampe.

Die Reinigung wird immer durch einen Stromausfall unterbrochen. Wiederholen Sie

die Reinigung, wenn diese von einem Stromausfall unterbrochen wurde.

12.2 Handhabung: Fehlercodes

Im Falle eines Softwarefehlers zeigt das Display eine Fehlermeldung an. Dieser Abschnitt enthält eine Liste mit Störungen, die Sie selbst beheben können.

Code und Beschreibung Problembeheb

F111 – Temperatursensor wurde nicht richtig in die Steckdose eingesteckt.

Stecken Sie Temperatursensor vollständig in die Steck-dose.

F240, F439 - Die Sensorfelder des Displays funktionieren nicht einwandfrei.

Reinigen Sie die Displayoberfläche. Stellen Sie sicher, dass sich kein Schmutz auf den Sensorfeldern befindet.

F908 – Das Gerätesystem kann sich nicht mit dem Bedienfeld verbinden.

Schalten Sie das Gerät aus und wieder ein.

12.3 Service-Daten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen Ihnen, die Daten hier zu notieren:

Modell (MOD.): ....

Produktnummer (PNC) ....

Seriennummer (S.N.) ....

13. ENERGIEEFFIZIENZ

13.1 Produktinformation und Produktinformationsblatt

Name des Lieferanten Zanussi

Modellbezeichnung ZOHKS8KN 944182427

Energieeffizienzindex 81.0

Energieeffizienzklasse A+

Energieverbrauch mit einer Standardbeladung, konventioneller Modus 1.09 kWh/Programm

Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.68 kWh/Programm

Anzahl der Garräume 1

Wärmequelle Strom

Volumen 70 l

Art des Backofens Eingebauter Backofen

Masse 33.5 kg

IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Stufen, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung.

13.2 Energiesparen

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Wenn ein Programm mit Dauer aktiviert ist und die Kochzeit länger als 30 Minuten ist, schalten sich die Heizelemente bei einigen Gerätefunktionen automatisch früher aus.

Ventilator und Lampe funktionieren weiter. Sobald Sie das Gerät ausschalten, wird im Display die Restwärme angezeigt. Die Restwärme kann zum Warmhalten von Speisen genutzt werden.

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten. Die Restwärmeanzeige oder Temperatur werden auf dem Display angezeigt.

Garen bei ausgeschalteter

Backofenbeleuchtung

Schalten Sie die Lampe während des

Garvorgangs aus. Schalten Sie sie nur ein, wenn Sie sie benötigen.

Feuchte Umluft

Diese Funktion soll während des

Garvorgangs Energie sparen.

Bei Verwendung dieser Funktion schaltet sich die Lampe automatisch nach 30 Sekunden aus. Sie können die Lampe wieder einschalten, aber dadurch werden die erwarteten Energieeinsparungen reduziert.

14. MENÜSTRUKTUR

14.1 Menü

Menüpunkt Anwendung
Koch-Assistent Liste der automatischen Programme.
Reinigung Liste der Reinigungsprogramme.
Favoriten Liste der bevorzugten Einstellungen.
Optionen Konfigurieren des Geräts.
Einstellungen Setup Konfigurieren des Geräts.
	Service Anzeige der Softwareversion und Konfiguration.

14.2 Untermenü für: Reinigung

Untermenü Gerät

Trocknen Verfahren zum Trocknen der Kondensation im Garraum nach Verwendung einer der Dampffunktionen.

Entleeren des Wassertanks Programm zum Entleeren des Restwassers aus dem Wassertank nach Verwendung der Dampffunktionen.

Dampfreinigung Leichte Reinigung.

Dampfreinigung Plus Gründliche Reinigung.

Entkalkung Entfernen von Kalkrückständen aus dem Dampfgenerator-Kreislauf.

Spülen Programm zum Spülen und Reinigen des Dampfgenerator-Kreislaufs nach häufiger Verwendung der Dampffunktionen.

14.3 Untermenü für: Optionen

Untermenü Anwendung
Backofenbeleuchtung	Ein- und Ausschalten der Beleuchtung.

Untermenü Anwendung

Kindersicherung Verhindert ein versehentliches Einschalten des Geräts. Wenn die Option aktiviert ist, erscheint der Text Kindersicherung im Display, wenn Sie das Gerät einschalten. Um das Gerät verwenden zu können, wählen Sie die Buchstaben des Codes in alphabetischer Reihenfolge. Der Zugriff auf den Timer, die Fernsteuerung und die Lampe ist möglich, wenn die Option aktiviert ist.

Schnellaufheizung Verringert die Aufheizzeit. Es ist nur für einige Gerätefunktionen verfügbar.

Erinnerungsfunktion Reinigen Ein- und Ausschalten der Erinnerungsfunktion.

Zeitanzeige Ein- und Ausschalten der Uhr.

Digitale Uhrzeitanzeige Ändern des Formats der angezeigten Uhrzeit.

14.4 Untermenü für: Setup

Untermenü Beschreibung

Sprache Legt die Sprache des Geräts fest.

Helligkeit Auswahl der Helligkeit.

Tastentöne Ein- und Ausschalten der Tastentöne der Sensorfelder. Es ist nicht möglich, den Signalton für Folgendes stummzuschalten: 1

Lautstärke Einstellen der Lautstärke der Tastentöne und Signale.

Wasserhärte Einstellen der Wasserhärte.

Uhrzeit Einstellen der aktuellen Uhrzeit und des Datums.

14.5 Untermenü für: Service

Untermenü Beschreibung
DEMO Aktivierungs-/Deaktivierungscode: 2468
Softwareversion Informationen zur Softwareversion.
Gerät auf Werkseinstellungen zurücksetzen	Wiederherstellung der Werkseinstellungen.

15. DAS IST GANZ EINFACH!

Vor der ersten Inbetriebnahme müssen Sie folgende Einstellungen vornehmen:
Sprache	Helligkeit	Tastentöne	Lautstärke	Wasserhärte	Uhrzeit

Machen Sie sich vertraut mit den wichtigsten Symbolen auf dem Bedienfeld und Display:
1EIN / AUS	≡Menü	☆Favoriten	∅Kurzzeitwecker	∅Temperatursensor	START / STOP

Erste Schritte
Schnellstart Schalten Sie das Gerät ein und garen Sie mit der voreingestellten Temperatur und Dauer der Funktion.		Schritt 1 Schritt 2 Schritt 3
		Halten Sie gedrückt:1.	☐ ... - Wählen Sie die gewünschte Funktion.	Drücken Sie: START .
Schnellabschaltung	Schalten Sie das Gerät jederzeit aus, unabhängig von der Anzeige oder Mendung.	1 – Gedrückt halten, bis sich das Gerät ausschaltet.

Beginnen Sie mit dem Kochen

Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5

1- Drücken, um das Gerät einzuschalten.

□ ...- Wählen Sie die Ofenfunktion.

°C- Einstellung der Temperatur.

OK- Zur Bestätigung drücken.

START- Zum Starten des Garvorgangs drücken.

Garen mit Dampf – Steamify

Stellen Sie die Temperatur ein. Die Dampf-Ofenfunktion hängt von der eingestellten Temperatur ab.

Dampfgaren Dampf zum Schmoren	Dampf zum sanften Überbacken	Dampf zum knusprig Backen und Braten
50 - 100 °C 105 - 130 °C 135 - 150 °C 155 - 230 °C

Erfahren Sie, wie Sie schnell garen.

Verwenden Sie Automatikprogramme, um eine Speise schnell mit den Voreinstellungen zuzubereiten:
Koch-Assistent Schritt 1 Schritt 2 Schritt 3 Schritt 4

Drücken Sie: 1. Drücken Sie: . Drücken Sie:

Koch-Assistent.

Wählen Sie die Speise.

Verwenden Sie die Schnellfunktionen zur Einstellung der Gardauer

10% Finish Assist	Drücken Sie zur Verlängerung der Garzeit +1Min.
Verwenden Sie 10 % Finish Assist, um eine Zeitverlängerung festzulegen, wenn 10 % der Garzeit verbleiben.

Reinigen Sie das Gerät mit Dampfreinigung

Schritt 1	Schritt 2	Schritt 3
Drücken Sie: ≡	Drücken Sie: √	Wählen Sie den Modus:

Dampfreinigung Für eine leichte Reinigung.
Dampfreinigung Plus Für eine gründliche Reinigung.

Reinigen Sie das Gerät mit Dampfreinigung

Entkalkung Zum Entfernen von Kalkrückständen aus dem Dampfgenerator-Kreislauf.

Spülen Zum Spülen und Reinigen des Dampfgenerator-Kreislaufs nach häufiger Verwendung der Dampffunktionen.

16. INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. Das Gerät kann z. B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyclen, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber in Deutschland

Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder

Elektronikgerätes geknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Rücknahmepflichten von Vertreibern und andere Möglichkeiten der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz.

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplätzen oder zugelassenen Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeindeverwaltung.

WWW.ZANUSSI.COM/SHOP
