60823 - Staubsauger Berger & Schröter - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Sauger (Vakuumsaugnapf)
Marke	Berger & Schröter
Modell	60823
Saugnapfdurchmesser	20 cm
Maximale Tragfähigkeit	110 kg
Batterietyp	Lithium-Ion 18350, 900 mAh, 3,7 V
Akkulaufzeit	ca. 300 Ladezyklen
Laden	USB-C-Anschluss (Netzteil nicht im Lieferumfang)
Saugdruck	~0,5 bar / ~400 mmHg
Betriebstemperatur	-10 °C bis +45 °C
Leuchtanzeigen	Rot (Saugen), Grün (Vakuum gehalten), Orange (Freigabe), Blau (Laden)
Saugnapfmaterial	Gummi (Gummilippe)
Mitgeliefertes Zubehör	USB-C-Kabel, Kunststoffkoffer, Sicherheitsabdeckung
Hauptfunktionen	Saugen, Vakuumhalten, Schnellfreigabe, automatisches Aufladen
Wartung	Saugnapf und Oberfläche reinigen, ggf. Filter ersetzen (erneutes Verkleben)
Sicherheit	Nicht auf feuchten/porösen Oberflächen verwenden, nicht klettern, nicht mehr als 110 kg heben
Gewicht (geschätzt)	ca. 1 kg (ohne Verpackung)
Reparierbarkeit	Akku austauschbar, Filter austauschbar, Saugfuß nicht austauschbar
Vorgesehene Verwendung	Heben von glatten, sauberen und nicht porösen Gegenständen

Häufig gestellte Fragen - 60823 Berger & Schröter

Wie lade ich den Akku des Saugnapfes?

Verwenden Sie das mitgelieferte USB-C-Kabel und schließen Sie es an ein Netzteil (nicht im Lieferumfang) oder einen USB-Anschluss an. Die blaue Leuchte leuchtet während des Ladevorgangs. Der Akku ist vollständig geladen, wenn die blaue Leuchte erlischt oder je nach Modell konstant leuchtet.

Welches maximale Gewicht kann der Saugnapf heben?

Die maximale Tragfähigkeit beträgt 110 kg auf geeigneter Oberfläche. Überschreiten Sie diese Grenze niemals.

Auf welchen Oberflächen kann ich den Saugnapf verwenden?

Verwenden Sie ihn nur auf sauberen, trockenen, glatten und nicht porösen Oberflächen (Glas, Fliesen, Metall usw.). Feuchte, raue oder poröse Oberflächen verringern die Haftung.

Was bedeuten die Leuchtanzeigen?

Rote Leuchte: Die Pumpe saugt an. Grüne Leuchte: Das Vakuum wird gehalten und die Pumpe stoppt. Orange Leuchte: Der Saugnapf gibt das Vakuum frei. Blaue Leuchte: Ladeanzeige.

Wie löse ich den Saugnapf von einem Gegenstand?

Drücken Sie erneut den Ein-/Ausschalter. Die orange Leuchte leuchtet kurz auf. Ziehen Sie anschließend an der Gummilippe, um das Ablösen zu erleichtern.

Wie lange hält der Akku?

Der Akku hält bis zu 300 Ladezyklen stand. Die Laufzeit pro Ladung hängt von der Nutzung ab, ist aber für intermittierende Verwendung ausgelegt.

Kann ich den Akku oder den Filter austauschen?

Ja, der Akku ist austauschbar. Die Filter können ausgetauscht werden, müssen aber nach dem Austausch neu verklebt werden. Der Saugfuß ist nicht austauschbar.

Wie reinige ich den Saugnapf?

Trennen Sie das Gerät vom Strom, reinigen Sie den Saugnapf mit einem weichen, trockenen Tuch. Stellen Sie sicher, dass die Kontaktfläche vor jeder Verwendung sauber und trocken ist. Setzen Sie nach der Reinigung die Sicherheitsabdeckung wieder auf.

Kann der Saugnapf zum Klettern verwendet werden?

Nein, dieses Gerät ist nicht dafür ausgelegt, das Gewicht einer Person zu tragen. Jede missbräuchliche Verwendung kann zu schweren Verletzungen oder zum Tod führen.

Was tun, wenn der Saugnapf während der Verwendung an Saugkraft verliert?

Fällt der Druck in den roten Bereich des Manometers, saugt das Gerät automatisch an, um das Vakuum zu halten. Überprüfen Sie, ob die Oberfläche sauber und der Saugnapf unbeschädigt ist. Wenn das Problem weiterhin besteht, laden Sie den Akku auf.

BEDIENUNGSANLEITUNG 60823 Berger & Schröter

Scanne QR-Code für
Anwendungsvideo

Art. Nr. 60823

Bedienungsanleitung

Akku Vakuum Saugheber

User Manual

DE Gebrauchsanweisung

Akku Vakuum Saugheber

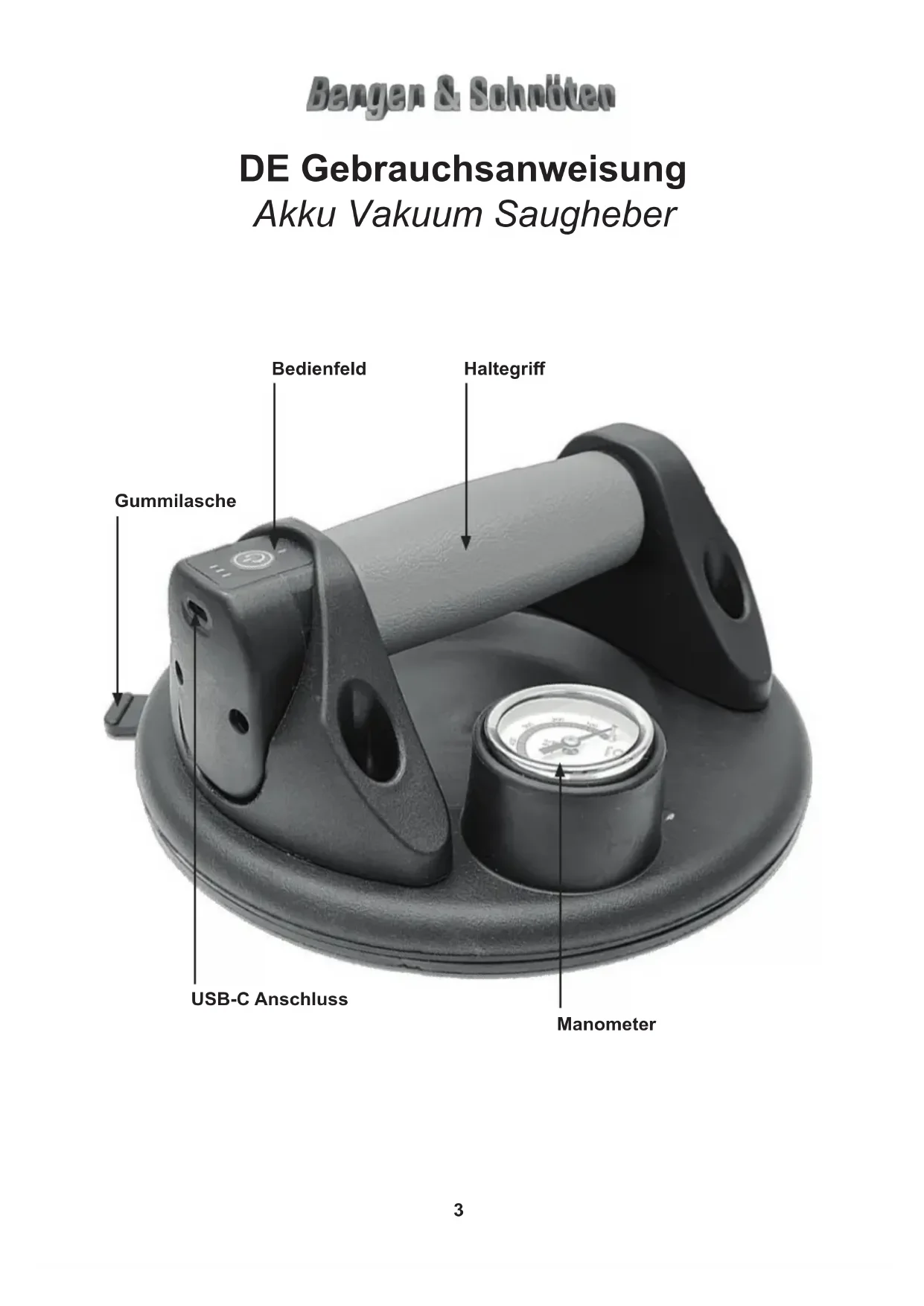

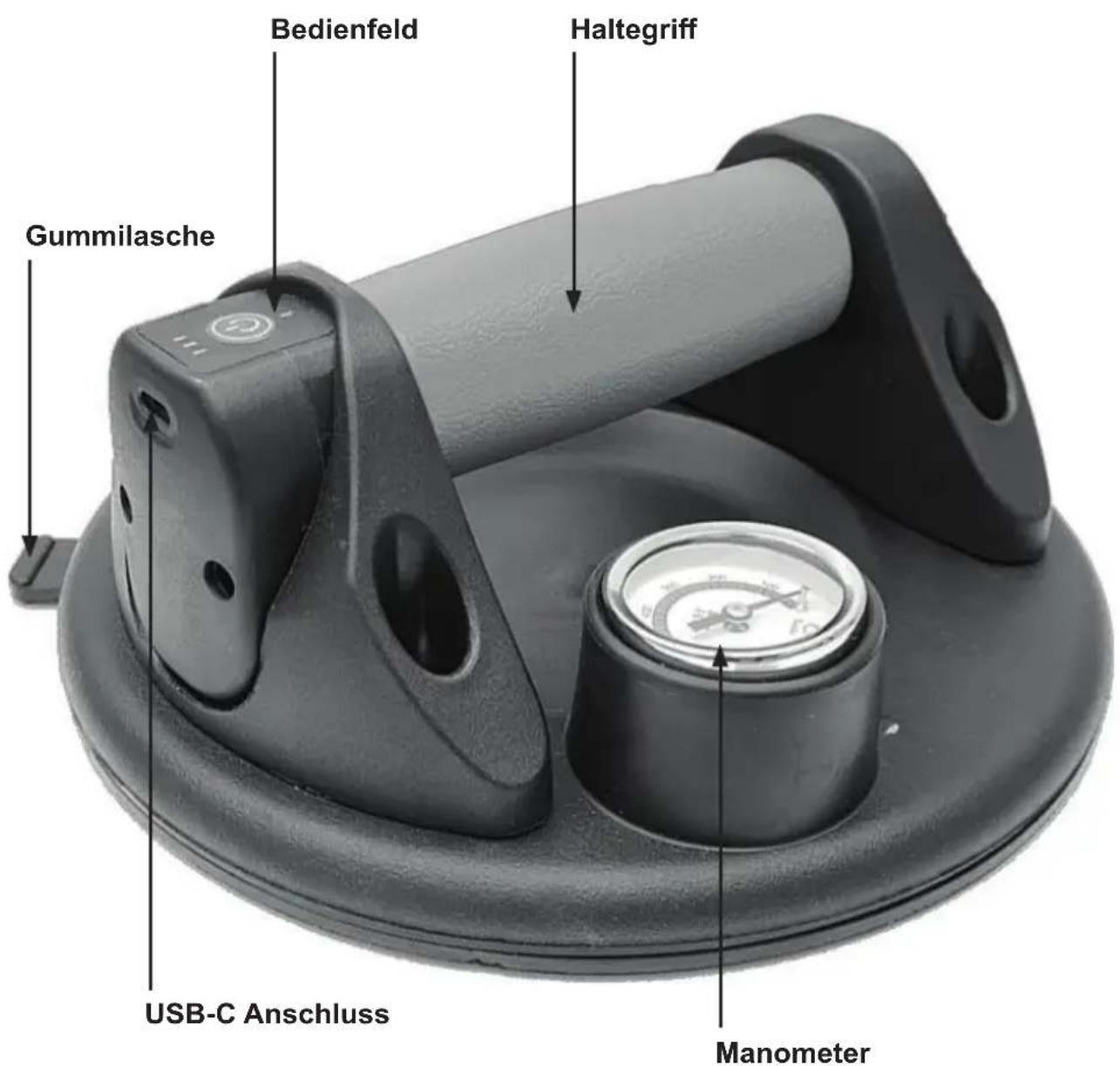

Bedienfeld Haltegriff Gummilasche USB-C Anschluss Manometer

Bangen & Schnöten

DE Gebrauchsanweisung

Akku Vakuum Saugheber

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme komplett und aufmerksam durch und bewahren Sie sie für späteres Nachlesen bzw. Weitergabe des Saughebers an andere Personen auf. Die Anleitung gibt Hinweise zur Bedienung, zur Fehlerbehebung und zur Vermeidung von Unfällen. Beachten Sie bitte die gegebenen Sicherheitshinweise.

Technische Daten

Akku Lion Akku #18350, 900 mAh, 3,7V
Durchmesser 20cm
Max. Tragkraft (abhängig von Materialbeschaff enheit und Oberfl ächenstrucktur)	110kg
Anschluss USB-C
Betriebstemperatur -10C° bis +45C°
Saugkraft ~0,5bar / ~400mmHg

Im Lieferumfang enthalten:

1x Akku-Vakuum-Saugheber

1x USB-C Ladekabel (Netzteil nicht enthalten)

1x Kunststoff koff er

1x Sicherheitsabdeckung

Sicherheitshinweise

Der Saugheber sollte nur auf sauberen, trockenen, glatten und nicht porösen Flächen verwendet werden. Feuchtigkeit und Verunreinigungen können die Saugkraft des Hebers verringern oder zu einer verminderten Rutschfestigkeit führen. Die optimale Haftung kann nur gewährleistet werden, wenn das Gerät und die Arbeitsfl äche sauber gehalten werden.

a. Verwenden Sie den Saugheber nur für den vorgesehenen Zweck.
b. Dieses Gerät ist nicht zum Klettern oder zum Tragen des Gewichts einer Person konzipiert oder bestimmt. Missbräuchliches Verhalten kann zu schweren Verletzungen oder zum Tod führen.
c. Stellen Sie sicher, dass der Saugheber sicher auf einer festen, ebenen Fläche aufgestellt wird, um das Risiko von Stürzen oder Beschädigungen zu minimieren.

Bangen & Schnöten

d. Ziehen Sie den Stecker des Saughebers immer von der Steckdose ab, bevor Sie ihn reinigen oder warten.
e. Stellen Sie sicher, dass der Akku vor der Verwendung vollständig aufgeladen ist, um eine sichere und zuverlässige Leistung zu gewährleisten.
f. Verwenden Sie bei der Verwendung des Saughebers Arbeitskleidung.
g. Gegenstände mit einen Gewicht von mehr als 110kg dürfen nicht gehoben werden.
h. Entsorgen Sie den Saugheber und seine Batterien ordnungsgemäß, um Umweltverschmutzung zu vermeiden.

Anwendung

Achtung: Der Akku sollte vor dem Gebrauch vollständig aufgeladen werden.

1. Nehmen Sie die Sicherheitsabdeckung ab. Stellen Sie sicher, dass das Sauggummi sauber und trocken ist. Kontrollieren Sie das Gerät auf mögliche Beschädigungen.
2. Kontrolliren Sie das Objekt, welches Sie anheben möchten: Ist es glatt und sauber?
3. Halten Sie den Griff des Saughebers fest und drücken Sie den Ein/Aus-Schalter, bis die linke rote Lampe leuchtet: die Saugpumpe arbeitet. Während sich der Zeiger des Manometers in den grünen Bereich dreht (\~400mmHg), leuchtet die rechte erste grüne Lampe auf, was bedeutet, dass die Pumpe ausgeschaltet ist. Nun können Sie das Objekt anheben.
4. Fällt der Druck in den roten Bereich saugt der Heber automatisch nach.
5. Um das Vakuum zu lösen, bestätigen Sie den Ein/Aus-Schalter erneut. Dabei leuchtet die mittlere Orangene Lampe kurz auf. Ziehen Sie an der Gummilasche, um den Saugheber leichter lösen zu können.
6. Reinigen Sie den Saugheber, bringen Sie die Sicherheitsabdeckung wieder an und verstauen Sie ihn in dem Kunststoff koff er.

Achtung: Bevor Sie den Saugheber ablösen, sollte die Luft vollständig abgepumt und der Saugheber ausgeschaltet sein.

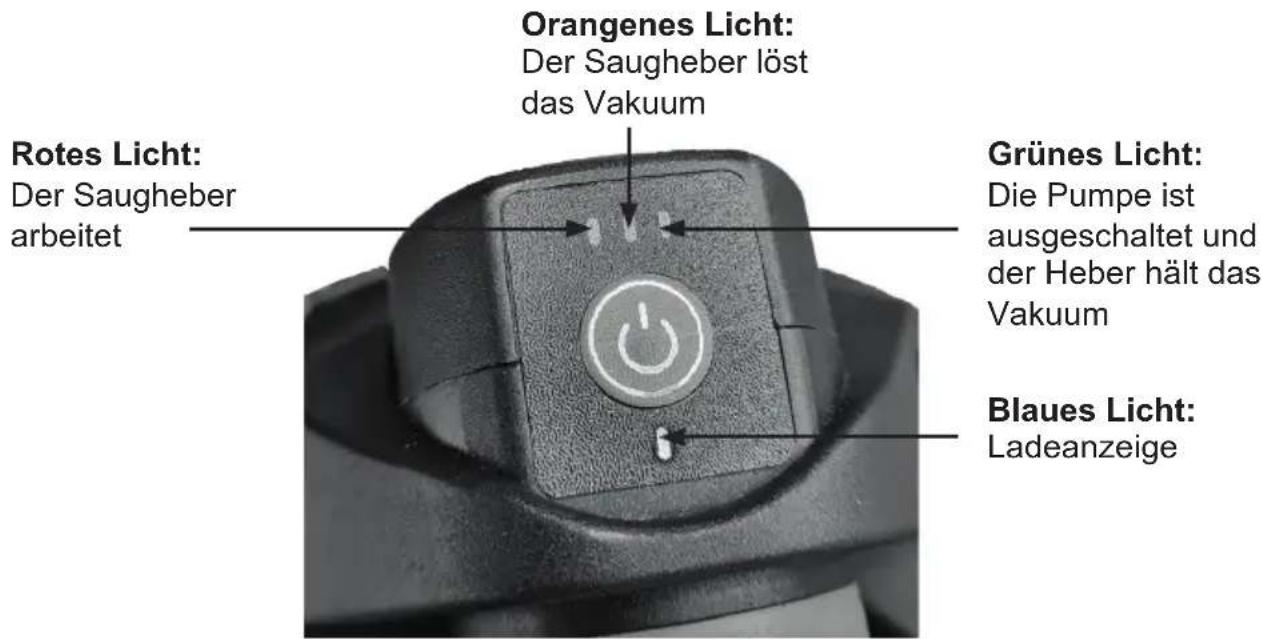

Orangenes Licht: Der Saugheber löst das Vakuum Rotes Licht: Der Saugheber arbeitet Grünes Licht: Die Pumpe ist ausgeschaltet und der Heber hält das Vakuum Blaues Licht: Ladeanzeige

Hinweise

Der Ansaugsockel kann nicht ausgetauscht werden.

Die Filter können ausgetauscht werden, müssen aber anschließend neu verklebt werden.

Der Akku kann für bis zu 300 Ladezyklen verwendet werden.

Scannen Sie einfach den QR-Code mit Ihrem Smartphone, um zum

Produktvideo zu kommen.

Berger + Schröter GmbH

Am Hofe 9

D-58640 Iserlohn
