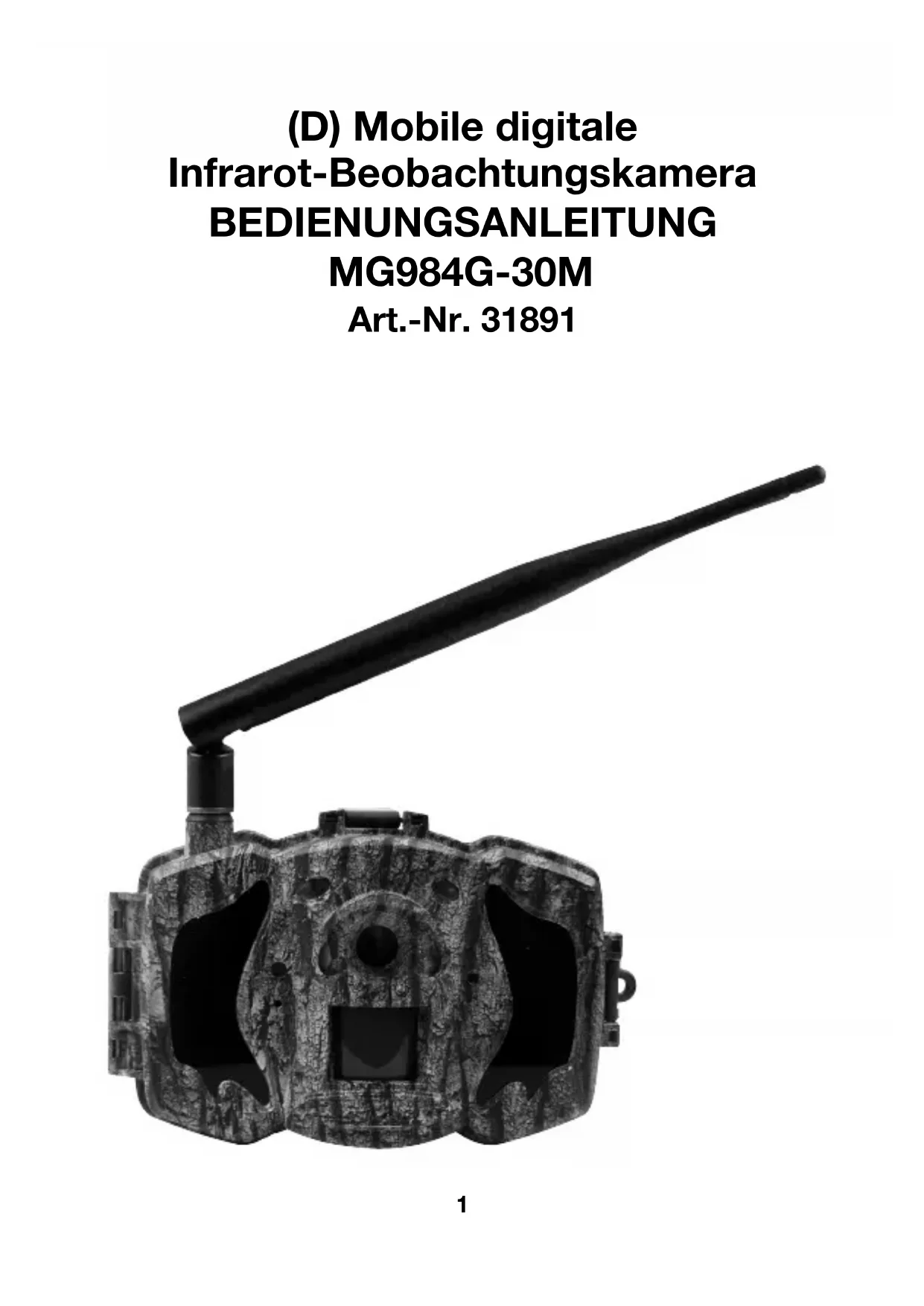

(D) Mobile digitale Infrarot-Beobachtungskamera BEDIENUNGSANLEITUNG MG984G-30M Art.-Nr. 318912 Inhaltsverzeichnis 1 Anleitung 3

1.1 Allgemeine Beschreibung 3

1.3 Kameraübersicht 3

1.4 Informationsanzeige Aufnahmen 6

1.5 Zwei-Wege-Kommunikation 6

2 Warnhinweise 7 3 Schnelleinstieg 8

3.2 Einsetzen von SD- und SIM-Karte 8

3.3 Einstellen der Kamera 8

3.4 Manuelles Versenden eines Fotos per MMS oder GPRS 9

3.5 SMS-Steuerung 10

4 Erweiterte Funktionen 11

4.1 Betriebsmodus 11

4.2 Einstellungsmenü 11

4.2.1 Einstellbare Funktionen 12

4.2.2 Grundeinstellung 16

4.3 Ändern der Einstellungen mit Android-APP oder SMS 17

4.3.1 Benutzerebene 17

4.3.2 Anwenden der Android APP 18

4.3.3 SMS-Befehlsliste 18

5 Fehlerbehebung 20 Anhang I: PIR-Erfassungsbereich 21 Anhang II: Fehlercodes 23 Anhang II: Technische Daten 25 Anhang IV: Teileliste 263 1 Anleitung

1.1 Allgemeine Beschreibung

Diese digitale Beobachtungskamera mit 4G/LTE-Funktion ist eine digi- tale Infrarot-Überwachungskamera mit einem hochempfindlichen Pas- siv-Infrarot (PIR) Bewegungssensor, der die Kamera bei Bewegungen von Menschen oder Tieren auslöst. Diese nimmt dann automatisch hochwertige Bilder (bis zu 30M Pixel) oder Videoclips (1080P HD) auf. Sie sendet die Bilder sofort an Ihr Mobilgerät oder über das GPRS- /WCDMA-Netzwerk an Ihre E-Mail-Adresse. Sie werden entweder gemäß Ihren Einstellungen oder nur, wenn die Kamera auslöst, benach- richtigt. Bei ausreichendem Tageslicht nimmt sie Farbbilder oder -videos auf. In der Nacht helfen die eingebauten Infrarot-LEDs bei der Aufnahme von klaren Bildern oder Videos (monochrom). Die Kamera ist mit einem 3“-TFT-Bildschirm und integriertem Tonrekor- der ausgestattet. Mit einem Laserpointer wird der Fotobereich der Ka- mera angepeilt. Im Setup-Modus linke Taste drücken (ein/aus). Sie ist wasser- und schneebeständig. Die Kamera kann auch als porta- ble Digitalkamera verwendet werden.

Diese Kamera kann als automatisches Überwachungsgerät zum Schutz vor und Aufzeichnen von ungebetenen Eindringlingen in Wohnhäusern, Läden, Schulen, Lagerräumen, Büros, Taxen, Arbeitsstätten etc. ver- wendet werden. Außerdem eignet sie sich als Fährtenkamera für die Jagd oder für das Beobachten von Wildtieren durch Aufzeichnen ihrer Spuren. Sie kann wochen- und monatelang allein gelassen werden und speichert die aufgenommenen Ereignisse in digitalem Format.

Nehmen Sie sich etwas Zeit, um sich mit den Bedienelementen und An- zeigen der Kamera vertraut zu machen. Es ist hilfreich, wenn Sie diesen Abschnitt mit einem Lesezeichen versehen und darauf zurückkommen, wenn Sie den Rest des Handbuchs durchlesen.4 Lichtmesser Mikrofon Verschluss

Kameralinse Laserpointer LED Montage- öffnung PIR-Bewe- gungssensor Abbildung 1 Abbildung der Funktionselemente der Kamera5 Bildschirm Abbildung 2 Inneres Bedienfeld Lautsprecher Abbildung 3 Abbildung der Kameraschnittstellen Rechts/Auslösen Auf/Video OK/Abspielen Ab/Kamera Links/Löschen/Sicher- heitsmodus aufrufen Hauptschalter Menü Batteriefächer Einschub SIM-Karte DC- Eingang TV- Ausgang USB- Port DC-Eingang und Arretierung Einschub SD-Karte6

1.4 Informationsanzeige Aufnahme

Beim Einschalten der Kamera (der Hauptschalter befindet sich in der Position TEST) zeigt der Bildschirm die aktuellen Einstellungen an

1.5 Zwei-Wege-Kommunikation

Wenn sich die Kamera im Jagdmodus befindet, können Sie das Untermenü SMS-Steuerung aktivieren, um die Zwei-Wege-Kommuni- kationsfunktion zu öffnen. In dieser Einstellung kann die Kamera Ihre SMS-Befehle oder die der Android APP empfangen und darauf reagie- ren. Außerdem können Sie in diesem Modus Live-Stimmen und Bilder- Bilder abrufen. Abbildung 4 Informationsanzeige Aufnahme ist der richtige Status der SIM-Karte. Der verfügbare Speicherplatz auf der SD-Karte sollte über null liegen. Kameramodus Bildgröße Symbol SIM-Karte Signalstärke Mobilfunkanbieter Batteriestatus Symbol SD-Karte Anzahl der Bilder Verfügbarer Speicher7 2 Warnhinweise ➣ Die Betriebsspannung der Kamera beträgt 6V. Die Kamera wird vom Stromadapter oder 8 AA-Batterien mit Energie versorgt. ➣ Bitte legen Sie die Batterien entsprechend der gezeigten Polarität ein. ➣ Bitte legen Sie die SD-Karte vor dem Einschalten der Kamera ein. Die Kamera hat keine interne Speichereinheit zum Abspeichern von Bildern und Videos. Die Kamera arbeitet nur mit SD-Karte. ➣ Bitte stellen Sie sicher, dass Ihre SIM-Karte die GPRS- Datenfunktion unterstützt. ➣ Geben Sie der Kamera im SETUP-Modus etwa 10-20 Sekunden Zeit, um ein Signal zu empfangen. ➣ Entriegeln Sie den Schreibschutz, bevor Sie die SD-Karte einsetzen. ➣ Die SD-Karte darf nicht eingesetzt oder herausgenommen werden, wenn sich der Hauptschalter in der Position ON befindet. ➣ Wir empfehlen, die SD-Karte vor der ersten Anwendung von der Kamera formatieren zu lassen. Viele SD-Karten, die von anderen Kameras formatiert wurden, sind nicht mit anderen Kameramarken kompatibel. Am besten formatieren Sie die SD-Karte mit dieser Kamera oder auf einem Computer. ➣ Wenn keine Eingabe erfolgt, schaltet sich die Kamera im Einrichtungsmodus automatisch nach drei Minuten aus. Bitte schalten Sie das Gerät wieder ein, wenn Sie weiter mit den Bedienelementen arbeiten möchten.3 Schnelleinstieg

Jagdmodus oder Anwendung im Außenbereich: Verwenden Sie 8 oder 4 AA-Batterien. Wir empfehlen hochdichte und hochleistungs- fähige Alkali- oder Lithiumbatterien. Sicherheitsmodus oder Anwendung in Innenräumen: Verwen- den Sie einen qualitativ hochwertigen 6V/2A Stromadapter. Die Bat- terie dient nur als Ausfallsicherung. Andernfalls wird sie sich schnell entleeren.

3.2 Einsetzen von SD- und SIM-Karte

Setzen Sie eine nicht gesperrte SD-Karte und eine SIM-Karte mit GPRS ein.

3.3 Einstellen der Kamera

Laden Sie die Einrichtungssoftware für die Kamera von unserer Website herunter. Diese Website ist auf der letzten Seite dieses Handbuchs an- gegeben.

Werter Kunde! Bitte be achten! Nach der Batte rie ver ordnung sind Sie verpflichtet, verbrauchte oder defekte Batterien und Akkus, ohne Kosten für Sie, an uns zu- rückzusenden Jeder Verbraucher ist gesetzlich verpflichtet, Altge- räte getrennt vom Hausmüll zu entsorgen und z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Elektroaltgeräte, die mit der durchgestrichenen Mülltonne gekennzeichnet sind, werden dort kostenlos angenommen.

die Software und wählen Sie das Kameramo- dell aus:

die Kamerapa- rameter ein MG984G-30M9 Wählen Sie zunächst Ihr Land und den Mobilfunkanbieter (Schritt 1) entsprechend Ihrer SIM-Karte aus. Tragen Sie anschließend Ihre Emp- fangstelefonnummer unter „Nummer des Administrators“ und die E- Mail-Adresse für den Empfang unter „Empfänger E-Mail 1“ (Schritt 3) ein. Bei der ersten Anwendung empfehlen wir, die Grundeinstellungen (Schritt 2) zu verwenden. Um Einstellungen zu ändern, klicken Sie bitte auf „Einstellungen ändern“. Bitte speichern Sie den GSM-Ordner im Hauptverzeichnis Ihrer SD- Karte, nachdem Sie die Einstellungen vorgenommen haben (Schritt 4).

3.4 Manuelles Versenden eines Fotos per MMS oder GPRS

Schieben Sie den Hauptschalter nach dem Generieren einer Einstel- lungsdatei auf Ihrer SD-Karte in die Stellung SETUP. Visieren Sie einen Gegenstand an. Drücken Sie auf „SHOT“, um manuell eine Aufnahme zu machen, wenn die Kamera das Signal empfängt und das Symbol für die SIM-Karte erscheint. Schritt 1 Schritt 2 Schritt 3 Schritt 410 Drücken Sie dann „OK“, um das Foto anzuzeigen, drücken Sie “▲” und “▼”, um zum nächsten Foto zu wechseln. Drücken Sie auf „MENU“ und es erscheint die Schnittstelle zum Versenden an ein Tele- fon [MMS]. Drücken Sie dann auf „OK“, um die MMS zu versenden. Nach wenigen Sekunden werden Sie auf Ihrem Telefon eine MMS empfangen.

Wenn die Kamera aktiv geschaltet ist, können Sie an die Nummer der SIM- Karte Ihrer Kamera eine Textnachricht “#T#” senden und Sie erhalten sofort einen Schnappschuss oder Sie verwen- den die Tools Ihrer Android-Anwendun- gen. Wichtig: SMS Steuerung EIN bei Verwendung von SMS-Befehlen. Laden Sie die Android-Steuerungssoft

ware von unserer Website herunter. Diese Website ist auf der letzten Seite dieses Handbuchs angegeben. Für iPhone, laden sie BGTools aus dem App Store.11 4 Erweiterte Funktionen Dieses Kapitel erläutert die erweiterten Funktionen für das Anpassen der Kameraeinstellungen.

Einstellungsmodus: Zum Programmieren der Kamera oder Anzeigen der Fotos oder Videoclips. Jagdmodus: Wenn ein Tier oder Mensch in den Überwachungsbereich eindringt, nimmt die Kamera entsprechend den zuvor programmierten Einstellungen automatisch Bilder oder Videos auf. Nach dem Einschalten der Kamera (ON) blinkt die Bewegungsanzeiger-LED (rot) etwa 10 Sekunden lang auf. In dieser Zeitspanne können Sie die Kamera für den automa- tischen Überwachungsbetrieb positionieren.

4.2 Einstellungsmenü

Drücken Sie auf dem Tastenfeld die Taste MENU, um auf die Menü- einstellungen zuzugreifen. Das Einstellungsmenü wird auf dem LCD an- gezeigt. Wählen Sie mit den Tasten“▲” oder “▼” das Untermenü aus und mit der Taste “V” die verschiedenen Optionen. Mit “<” wechseln Sie auf die verschiedenen einzustellenden Funktionen. Drücken Sie zum Spei- chern der Einstellungen auf “OK“. Jagdmodus12

4.2.1 Einstellbare Funktionen

Einstellbare Beschreibung Funktion Kameramodus Die Kamera verfügt über drei verschiedene Modi: Foto, Video oder Bild+Video. Im Hauptmenü können Sie den Kameramodus einstellen. Wenn Sie den Modus Bild+Video auswählen, nimmt die Kamera ein Bild und ein Video auf. Fotogröße Wählen Sie hier die Bildgröße aus. 30 Megapixel, 20 megapixel oder 14 Megapixel. Videogröße Wählen Sie hier die Videogröße aus: 1920x1080, 1280x720 oder 640x480. Fotoserie Dieser Parameter beeinflusst die Anzahl der bei jedem Aus- lösen im Kameramodus aufgenommenen Bilder. Der Bereich liegt zwischen „1 Foto“ und „2-6 Fotos“. Videolänge Wählen Sie die Dauer der Videoaufzeichnung aus. Sie liegt zwischen 5 Sekunden und 180 Sekunden. Uhr einstellen Einstellen von Datum und Uhrzeit der Kamera. Bei Bedarf können Sie Datum und Uhrzeit durch Einstellen dieses Parameters ändern, z.B. nach jedem Batteriewech- sel. Das Datumsformat ist Monat/Tag/Jahr, das Zeitformat Stunde:Minute:Sekunde. Timer Timer bedeutet, dass die Kamera Bilder oder Videos in einem voreingestellten Zeitintervall aufnimmt, ungeachtet dessen, ob Bewegungen festgestellt werden. Der voreingestellte Parameter ist AUS, die Timer-Funktion ist deaktiviert. Wird dieser Parameter auf einen Wert über null eingestellt, ist der Timer aktiv und die Kamera nimmt in dem vorgegebenen Zeitintervall Fotos auf. Bitte beachten Sie, dass der Timer bei ausgeschaltetem PIR-Auslöser nicht deaktiviert werden kann.13 PIR-Auslöser Wählen Sie die Empfindlichkeit des PIR-Sensors aus. Bei höherer Empfindlichkeitseinstellung wird die Kamera leichter durch Bewegung ausgelöst und nimmt mehr Bilder oder Videos auf. Wir empfehlen, die hohe Empfindlichkeit in Räumen oder Umfeldern mit wenigen Störungen einzustel- len und die niedrigere Empfindlichkeit in Außenbereichen oder Umfeldern mit vielen Störungen wie warmem Wind, Rauch, nahen Fenstern etc. zu verwenden. Für die normale Nutzung der Kamera empfehlen wir den Normalmodus. Dieser ist auch die Grundeinstellung. PIR-Intervall Dieser Parameter zeigt an, wie lange der PIR-Sensor (Passiver Infrarot-Bewegungssensor) nach jedem Auslösen im ON-Modus deaktiviert ist. Während dieser Zeit reagiert der PIR-Sensor des Geräts nicht auf die Bewegungen von Menschen (oder Tieren). Der Mindestintervall beträgt 0 Sekunden: wir empfehlen min. 1 Minute, um ein problemloses Versenden zu gewährleisten. Der PIR-Sensor ist dauerhaft aktiv. Das maximale Intervall beträgt 1 Stunde: Der PIR-Sensor ist nach jedem Auslösen 1 Stunde lang deaktiviert. Betriebsstunden Wählen Sie einen Zeitraum aus, in dem die Kamera in Betrieb sein soll. Die Kamera ist während des eingestellten Tageszeitraums aktiv. In der restlichen Zeit befindet sich die Kamera im Schlafmodus. Wenn die Funktion Betriebsstu den ausgeschaltet ist, arbeitet die Kamera den ganzen Tag lang. Diese Funktion ist nur im Sicherheitsmodus verfügbar. Senden an Es gibt 3 Versandarten: 1 Telefon-MMS: Sendet Bilder an ein Mobiltelefon. 2 E-Mail-GPRS: Sendet Bilder über GPRS an die Empfangsadresse. 3 Anruf: Ruft die voreingestellte Telefonnummer an, wenn die Kamera ausgelöst wird. Sie müssen die Empfänger-Telefonnummer oder die E-Mail- Adresse für den Empfang im APP-Programm einstellen.14 Sendemodus Es gibt 4 SENDE-Modi: „Manuell“ arbeitet im Einrichtungsmodus, „Täglich“ und „Sofort“ bei eingeschalteter Kamera. „OFF“ bedeutet, dass die Kommunikationsfunktion deaktiviert ist.

Wählen Sie im Einrichtungsmodus „Manuell“. Vergewissern Sie sich, dass eine SIM-Karte richtig eingelegt ist. Im Einrichtungs- modus können keine Videoinformationen versendet werden, wenn Sie Telefon-MMS gewählt haben; allerdings können Sie Bilder oder Videos (VGA kleiner 10s) per WCDMA senden, wenn Sie GPRS E-Mail wählen.

Täglich bedeutet, dass die Kamera die zusammengefassten Infor- mationen über die an einem Tag aufgenommenen Bilder zu einem voreingestellten Zeitpunkt übermittelt (wenn die voreingestellte Zeit z. B. 20:00 Uhr ist). Sie erhalten eine zusammenfassende Text- nachricht mit dem letzten vor 20:00 Uhr aufgenommenen Bild. Im Modus Bild oder Video sendet die Kamera zum voreingestell- ten Zeitpunkt eine MMS. Diese MMS zeigt Ihnen das letzte Foto und gibt die Gesamtzahl der aufgenommenen Bilder an. Im Modus Video sendet die Kamera zum voreingestellten Zeitpunkt eine SMS oder ein Video. Diese SMS gibt an, wie viele Videoclips die Kamera innerhalb von 24 Stunden aufgenommen hat. Wenn Sie „Täglich“ auswählen, müssen Sie die Zeit des Tagesberichts einstellen: xxStunde, xxMinute.

„Sofort“ kann nur bei eingeschalteter Kamera (ON) aktiviert wer- den. Die Kamera verschickt jedes Mal, wenn sie ein Foto auf- nimmt, eine email an Ihr Handy bzw. ein Video an Ihre E-Mail- Adresse (VGA kleiner 10 sec.). Sie können die Anzahl der Bilder auswählen, die Sie täglich versenden möchten. Wenn sich die Kamera im Fotomodus befindet und Sie den Sendemodus „Sofort“ auswählen und die MAX-Anzahl auf 10 einstellen, ver- sendet die Kamera innerhalb von 24 Stunden 10 Bilder/Fotos. Sie nimmt dann weiter Fotos auf und speichert diese auf der SD-Karte. Nach 24 Stunden versendet die Kamera wieder eine email, wenn ein Foto aufgenommen wurde. Im Videomodus sendet die Kamera statt eines Videos nur eine SMS, wenn bei Senden an Handy-„MMS” eingestellt ist. Wenn Sie „Sofort“ aus- wählen, sollten Sie aus wirtschaftlichen Gründen einstellen, wie viele Fotos per email versendet werden sollen.

4. „Aus“: Abschalten der Sendefunktion.15

SMS-STEUERUNG Mit der SMS-Steuerung aktivieren Sie die Zwei-Wege- Kommunikationsfunktion. Wenn Sie die SMS-Steuerung einschalten, kann die Kamera Ihre SMS-Befehle empfangen und darauf reagieren. Außerdem können Sie jederzeit Live- -Bilder abrufen. Allerdings ist der Stromverbrauch ein wenig höher als im normalen Jagdstatus. Lautsprecher- Die Kamera kann zu einer voreingestellten Zeit für festge- funktion legte Zeiten eine Audiodatei abspielen. Die Audiodatei muss im Verzeichnis \DCIM\100BMCIM\ unter der Bezeichnung AUDIOxxxx (zwischen 0000 und 9999) abgespeichert werden. Wählen Sie als Format der SD-Karte WAV und schalten Sie die Klangfunktion ein, oder wählen Sie die Audiodatei in der Windows App. Bitte beachten Sie, dass die Lautsprecherfunktion nicht zur Verfügung steht, wenn die SD-Karte voll ist. Sprache Wählen Sie die gewünschte Sprache aus. Piepton Piepton aktivieren oder deaktivieren. Kameraposition Sie können die Kameraposition von A-Z einstellen, damit Sie unterscheiden können, welches Foto von welcher Ka- mera aufgenommen wurde. SD-Karte formatieren Formatieren der SD-Karte. Alle Bilder und Videos werden von der SD-Karte gelöscht. Grundeinstellung Zurücksetzen aller benutzerdefinierten Einstellungen auf die Grundeinstellungen. Version Informationen über die Version16

4.2.2 Grundeinstellung

Einstellbare Grund- Optionen Beschreibung Funktion einstellung Kameramodus Foto Video oder Bild+Video Sicherheitsmodus Ein Aus Zwei-Wege- Kommunikation Fotogröße 30MP 20MP, 14MP Videogröße 1920x1080 1280x720, 640x480 Fotoserie 1 Foto 2-6 Fotos Videolänge 10 Sek. 5-180 Sek. Uhr einstellen Eingabe Uhr einstellen Timer AUS 5 Min. - 8 Std. PIR-Auslöser Normal Hoch, niedrig PIR-Intervall 5 Sek. 0--60 Min. Betriebstage Eingabe Betriebsstunden Ein 00:00-23:59 Senden an Telefon-MMS E-Mail-GPRS, Anruf Sendemodus Manuell Täglich, Sofort, Aus SMS-Steuerung Ein Aus Zwei-Wege-Kommuni- nikation im Jagdmodus Lautsprecher- Ein Aus Einstellen von Zeit und funktion Häufigkeit des Abspie- lens der Audodatei Geräte koppeln Eingabe RCH (Wireless-Steue- rung), Zone1-Zone7 Sprache English Suomi, Deutsch, Svenskt, Dansk (Version 1) ) Piepton Aus Ein Kameraposition Ein Position A bis Z SD-Karte formatieren Eingabe Ja, Nein Grundeinstellung Speichern Version Eingabe17

4.3 Ändern der Einstellungen per Android APP oder SMS

Wenn Sie nicht zu Hause sind, können Sie Schnappschüsse empfangen oder die Kameraeinstellungen über unsere Android-Anwendungstools oder per SMS ändern. Laden Sie die Android APP von unserer Website herunter. Diese Website ist auf der letzten Seite dieses Handbuchs angegeben.

Es gibt zwei Benutzerebenen: Administrator und normale Anwender. Jeder Anwender hat verschiedene Befugnisebenen: Funktionen Benutzerebene Festlegen der Administrator- Nur Telefonnummer Administratorpasswort Administratorpasswort festlegen Administrator Einstellen der Kameraparameter Administrator Einstellen des normalen Benutzers Administrator Empfangen von Notrufen Administrator, normaler Benutzer Schnappschuss per SMS Administrator, normaler Benutzer versenden Anrufen der Kamera, um Live-Ton Administrator, normaler Benutzer zu hören Bei Auslösen MMS empfangen Administrator, normaler Benutzer Kamerastatus prüfen Administrator, normaler Benutzer Hilfeinformationen abrufen Administrator, normaler Benutzer18

4.3.2 SMS-Befehlsliste

Wenn Sie die Android APP für den vereinfachten Betrieb nicht nutzen können, finden Sie in der nachstehenden Liste alle notwendigen SMS- Befehle. Sie können Ihre Kamera per SMS steuern. A. Einstellen der GSM/WCDMA-Parameter Nr. Funktion SMS-Befehl 1 Einstellen der Telefon-Nr. #n#13800138001#13800138002 des normalen Benutzers #13800138003# 2 Einstellen der #m#http://mmsc.cingular.com#66.209.11.32#80 80# MMS-Parameter wap.cingular# account#password# (Beispielparameter für den Anbieter AT&T) 3 Einstellen der #s#[e-mail]#bmc123#25#cmnet E-Mail-Parameter #smtp.sina.com#name#password#ssl# 4 E-Mail-Adresse des #r#[e-mail] # Empfängers einstellen [e-mail]#[e-mail] # [e-mail]# B. Normale Steuerung 1 Schnappschuss #T# (MMS an Telefon senden) empfangen #T#e# (Bild über GPRS an E-Mail senden) 2 Kameraeinstellungen #L# prüfen 3 TF-Karte formatieren #F# 5 Hilfe #H#19 C. Einstellen der Menüparameter Nr. Funktion SMS-Befehl 1 Ändern des #e#cp# (Fotomodus) oder #e#cv# (Videomodus) Kameramodus oder #e#ct#(Bild+Video) 2 Ändern der Fotogröße #e#s5# (5mp) #e#s10# (10mp) oder #e#s30# (30mp 3 Ändern der Fotoserie #e#b1# (1-6 Fotos) 4 Ändern der Videogröße #e#fh#(720p) or #E#fl#(VGA) 5 Ändern der Videolänge #e#v5# or #E#v30# (die Zahl nach dem V sind die Sekunden) 6 Datum und Zeit ändern #e#t# (Zeit einstellen) 7 Zeitspanne ändern #e#l1h# (1 Stunde) oder #e#l5m# (5 Minuten) 8 PIR-Auslöser ändern #e#po# (Aus) oder #e#ph# (Hoch) oder #e#pn# (Normal) oder #e#pl# (Niedrig) 9 PIR-Intervall ändern #e#i30m# (30 Min.) oder #e#i30s# (30 Sek.) 10 Sende-Modus ändern #e#ed# (täglich) oder #e#ei10# (zum Einstellen von Sofortmodus und maximaler Anzahl pro Tag) oder #e#eo# (Aus) oder #e#em#(Manuell) 11 Lautsprecherfunktion #e#gon18:00[5]# oder #e#goff# ändern 12 SMS-Steuerung ändern #e#zon# oder #e#zoff# 13 Kameraposition ändern #e#oa# (a—z) zum Einstellen der Funktion Kameraposition #e#ooff# zum Ausschalten der Funktion Kameraposition 14 Betriebs-Stunden ändern #e#hoff# oder #e#hon10:00-18:00#20 4 Fehlerbehebung 1 Es befindet sich etwas vor der Kameralinse. Ist die Kamera de- fekt? Abbildung 5: IR-Sperrfilter A: Die Kamera ist nicht defekt. Das ist ein IR-Sperrfilter. Beim Ein- schalten der Kamera wird der IR-Sperrfilter zurückgesetzt und deckt die Linse ab. Beim Ausschalten der Kamera befindet sich der IR-Sperr- filter an einer beliebigen Stelle. 2 Der Kameracontroller funktioniert nicht mehr. A: Höchstwahrscheinlich war beim Einschalten der Kamera keine SD- Karte eingelegt. Bitte stellen Sie sicher, dass vor dem Einschalten der Kamera eine funktionierende SD-Karte eingelegt wurde. 3 Der Bildschirm wird plötzlich schwarz. A: Um den Stromverbrauch zu senken, schaltet sich die Kamera auto- matisch nach drei Minuten aus, wenn keine Eingabe getätigt wird. Bitte schalten Sie das Gerät wieder ein, wenn Sie weiter mit den Bedienele- menten arbeiten möchten. 4 Warum kann mein Telefon keine MMS empfangen? A: Für die MMS/GPRS-Funktion müssen sowohl in Ihrer Kamera als auch dem Telefon SIM-Karten eingelegt sein, die über ausreichend Gut- haben verfügen. Sie müssen für den Datenverkehr entsperrt sein. IR-Sperrfilter21 Anhang I: PIR-Erfassungsbereich Abbildung 6 zeigt 4 Arten von Erfassungsbereichen bei verschiedenen Erfassungswinkeln. Diese Kamera verfügt über einen äußerst langen Bereich von 60 Grad. 45ft (ca. 13 m)bei 35 Grad Abbildung 6 PIR-Erfassungsbereich Der PIR-Erfassungsbereich (❏) ist etwas schmaler als der Blickwinkel (Field of View, FOV) (❏). Der Vorteil dieser Bauweise ist die geringere An- zahl leerer Bilder und es werden die meisten, wenn nicht alle Bewegun- gen erfasst. Abbildung 7 Erfassungswinkel vs. Blickwinkel Diese Kamera verfügt über eine neue Form von PIR. 73ft (ca. 22 m) bei 50 Grad 85ft (ca. 25 m)bei 55 Grad 100ft (ca. 30m) bei 60 Grad 120ft (ca. 36m) bei 60 Grad Normal Lange Reichweite Extralange Reichweite Superlange Reichweite Ultralange Reichweite22 Der Erfassungsbereich des neuen PIR kann 100ft (ca. 30 m) erreichen (in guten Umfeldern). Abbildung 8 zeigt den Erfassungsbereich vergli- chen mit dem normalem PIR und dem neuen PIR. Abbildung 8 Vergleich der Erfassungsbereiche von neuen und beste- henden PIRs Normaler PIR Neuer PIR23 Anhang II: Fehlercodes Code Bedeutung Beschreibung 3915 Nicht vorhandene Mögliche Ursache: Adresse 1. Der Anwender hat vergessen, die Telefonnummer des Empfängers einzugeben.

2. Der Anwender hat vergessen, die E-Mail-Adresse

des Empfängers einzugeben. Vorschlag:

1. Überprüfen Sie die MMS-Einstellungen und geben

Sie alle notwendigen Parameter ein. 3919 Datei nicht gefunden Mögliche Ursache:

1. „Datei“ bezieht sich auf Bilddatei. Die Meldung sagt

aus, dass das System die Bilddatei beim Senden der MMS nicht finden kann. Das passiert nur, wenn das System instabil ist (sehr geringe Wahrscheinlichkeit). Vorschlag:

1. Wenn das GSM- und das GPRS-Signal

in Ordnung sind, senden Sie erneut.

2. Wenn das GSM- und das GPRS-Signal schwach

sind, verändern Sie Ihren Standort und versuchen Sie es erneut.

3. Wenn 1 und 2 nicht funktionieren und der Fehlercode

3919 immer wieder erscheint, senden Sie die Kamera bitte zur Reparatur zurück. 3926 MMS ausgelastet; Mögliche Ursache: 3927 Versenden der Diese Information wird angezeigt, wenn der vorherige 3928 MMS gestoppt; MMS-Sendevorgang beim Senden einer neuen MMS MMS wird versendet noch nicht beendet ist. Das ist ein interner Anwendungsfehler. Wir haben das programmierseitig berücksichtigt, daher wird es kundenseitig nicht vorkommen. Vorschlag: Werden 3926,3927 oder 3928 dauerhaft angezeigt, kann ein Hardwaredefekt vorliegen. Bitte senden Sie die Kamera zur Reparatur zurück (sehr geringe Wahrscheinlichkeit).24 Code Bedeutung Beschreibung 3939 Netzwerk konnte Mögliche Ursache: 3941 nicht geöffnet 1. Das GSM-Netzwerk ist schwach oder innerhalb des 3942 werden; Netzwerk GPRS-Netzwerks nicht gut abgedeckt. nicht aktiviert; 2. Die Instabilität der Signalübertragung führt dazu, Netzwerkfehler dass einige MMS-Einstellungsparameter fehlen, wenn die GSM-Basisstation die Datenanalyse durchführt. Wenn der Grund falsche Übertragung ist, kann die Kamera verschiedene Fehlermeldungen anzeigen. Vorschlag:

1. Setzen Sie sich mit dem Netzwerkanbieter in

Verbindung, wenn das GPRS-Netzwerk in diesem Bereich gut abgedeckt ist.

2. Verändern Sie Ihren Standort und versuchen Sie es

erneut. Am besten probieren Sie es an einem öffentli- chen Ort, wo immer ein gutes Signal vorhanden ist.

3. Wenn der Anbieter angibt, dass das GPRS-Signal

vorhanden, jedoch schwach ist, können Sie versuchen, eine Verstärkerantenne vom Typ SMA mit einer Antennenverstärkung von 10db zu verwenden. -85 Nicht genug Mögliche Ursache: Guthaben auf der 1. Nicht genug Guthaben auf der SIM-Karte. SIM-Karte; MMS- 2.Falsche Einstellungen. Einstellungsfehler; 3. Die Qualität des GSM-Netzwerks führt zu einem Zeitüberschreitungsproblem (eher gegeben als unwahrscheinlich). Vorschlag: Überprüfen Sie, ob sich auf der SIM-Karte ausreichend Guthaben befindet.

2. Bitte überprüfen Sie die MMS-Einstellungen.

Andere Fehlercodes Viele der aufgelisteten Codes wurden für das Beheben von Fehlern in der Gestaltungsphase des Produkts verwendet. Die meisten davon werden dem Kunden nicht angezeigt. Daher ignorieren Sie bitte die anderen Fehlercodes und setzen Sie sich direkt mit uns in Verbindung. Vielen Dank.25 Anhang III: Technische Daten Bildsensor 14MP Farbe CMOS, Linse F/NO=2.4; Blickwinkel (FOV, Field of View)=60° PIR-Erfassungsbereich 30m/100ft Bildschirm 3” TFT Speicherkarte Von 8 MB bis 32 GB Bildauflösung 30MP = 6400x4800, 20MP = 5184×3888, 14MP = 4320×3240 Videoauflösung 1920x1080/1280x720/640x480 PIR-Empfindlichkeit Variabel (Hoch/Normal/Niedrig) Auslösezeit 1 Sek. Gewicht 0.30 kg Betriebs-/Lagertemperatur -20 - +60°C / -30 - +70°C PIR-Intervall 0 Sek. - 60 Min. Fotoserie 1–6 Videolänge 5–180 Sek. Stromzufuhr 8×AA oder 4×AA Stand-by-Strom < 0.25 mA (<6mAh / Tag) Stromverbrauch 400 Videos (Intervall= 5 Min., Videolänge = 10 Sek.) >500 MMS (8*AA-Batterien) Tonaufzeichnung Verfügbar Montage Seil/Riemen/Python-Schloss Maße 140 x 90 x 60 mm Luftfeuchtigkeit bei Betrieb 5 % - 90 % Sicherheitsauthentifizierung FCC, CE, RoHS *ohne Batterie26 Anhang IV: Teileliste Teilebezeichnung Menge Digitalkamera Eins USB-Kabel Eins Riemen Eins Bedienungsanleitung Eins Antenne Eins Website-Informationen: Sie können die APP-Software hier herunterladen: http://www.bolyguard.com/download.htm (Version 2.0) Garantie: Wir gewähren auf dieses Produkt eine Garantie von 24 Monaten gemäß den einschlägigen, gesetzlichen Bestimmungen, ab dem Datum des Kaufs durch den Erstbenutzer. Diese Garantie deckt alle Material- oder Herstellungsmängel ab, sie schließt aber Folgendes nicht ein: Fehler und Mängel aus normaler Abnutzung sowie an Ver- schleißteilen; Schäden oder Mängel durch zweckfremde Verwendung, durch Un- fall oder durch Abänderung. Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann. oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde. Bitte heben Sie den Kaufbeleg gut auf, denn er gilt als Nachweis für das Datum des Kaufs. Das Gerät ist im Garantiefall dem Händler nicht zerlegt und vollständig, sowie gereinigt (wenn möglich in der Originalverpackung) zusammen mit dem Kaufbe- leg zurückzugeben. Copyright by Alle Rechte vorbehalten. Ohne schriftliche Zustimmung von Berger + Schröter darf diese Be- dienungsanleitung, auch nicht auszugsweise, in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Technische Änderungen können jederzeit ohne Ankü ndigung vorgenom- men werden. Die Bedienungsanleitung wird regelmäßig korrigiert. Fu r technische und druck- technische Fehler und ihre Folgen übernehmen wir keine Haftung.27 (GB) Infrared Mobile Digital Scouting Camera User’s Manual MG984G-30M Art.-Nr. 3189128 Content 1 Instruction 29
