BEDIENUNGSANLEITUNG AR5C40PBH ARDES

DE BEDIENUNGSANLEITUNG

RÉGLAGE DE LA HAUTEUR

Dieses Gerät kann sowohl von Kindern ab 8 Jahren alsauch von körperlich, sensorisch oder geistig eingeschränkten Personen bzw. Von Personen ohne Erfahrung oder ohne Wissen genutzt werden, wenn sie von einer geschulten Person beaufsichtigt werden oder wenn sie Anweisungen zum sicheren Einsatz des Geräts erhalten haben und wenn sie die entsprechenden gefahren verstanden haben.

Kinder dürfen mit dem gerät nicht spielen.

Reinigungs- und Wartungsarbeiten dürfen nur von Kindern durchgeführt werden, wenn diese älter als 8 Jahre sind und während der Arbeiten beaufsichtigt werden.

Falls das Versorgungskabel beschädigt ist, dann darf dieses nur durch einen, vom Hersteller genehmigten, Kundendienst ausgetauscht werden, um jegliches Risiko vorzubeugen.

Gerät vor dem Entfernen oder Anbringen des Schutzgitters durch Herausziehen des Netzsteckers vom Netz trennen.

Das Gerät nicht an die Stromversorgung anschließen und verwenden Sie es nicht sei denn, es ist komplett montiert (siehe Montageanleitung).

Garantiebescheinigung, fiskalische Quittung und Bedienungsanleitung für jede spätere Konsultation bitte aufbewahren.

Nach Entfernen der Verpackung vergewissere man sich der Integrität des Gerätes und sollte man bei dieser Überprüfung sichtbare Beschädigungen festestellen, das Gerät nicht benutzen und sich direkt an qualifiziertes Fachpersonal wenden.

Keinerlei Verpackungsteile für Kinder zugänglich zurücklassen, das Gerät auch nicht als ein Spielzeug verwenden: es ist ein Elektrogerät und als solches zu behandeln.

Bevor man das Gerät an die Netzspannung anschließt, stelle man sicher daß die an der Steckdose liegende Spannung auch derjenigen des Typenschildes des Gerätes entspricht.

Die Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn das Gerät auch an eine leistungsfähige Erdungsanlage angeschlossen ist.

Sollten Stecker und Steckdose nicht kompatibel sein, so lasse man die Steckdose durch eine passende Steckdose ersetzen. Diese Arbeit ist von einem qualifizierten Fachmann durchzuführen. Keine Adapter oder Verlängerungsschnuren verwenden die nicht den Forderungen der gegenwärtig geltenden Sicherheitsnormen genügen oder die die Stromgrenzwerte überschreiten.

Trennen Sie das Gerät vom Stromnetz, wenn es nicht verwendet wird.

Am Netzkabel oder am Gerät selbst nicht ziehen um Stecker aus der Steckdose herauszuziehen.

Der Gebrauch irgendeines Elektrogerätes erfordert immer die Beachtung einiger grundlegenden Regeln und zwar insbesondere:

- Man darf niemals das Gerät mit nassen oder feuchten Händen berühren.

- Das Gerät niemals barfuß benutzen.

- Das Gerät nicht den Witterungseinflüssen ausgesetzt lassen (Regen, Sonnenstrahlung).

- Gerät nicht Schlag-oder Stoßbeanspruchungen aussetzen.

Es ist zu empfehlen, das Netzkabel für seine ganze Länge abzuwickeln um somit eventuelle Überhitzungen zu vermeiden.

Sollte man sich dafür entscheiden diesen Gerätetyp nicht mehr zu benutzen, so ist es angebracht das Gerät unbenutzbar zu machen durch Abschneiden des Netzkabels, natürlich nach dessen Abtrennung von der Steckdose.

Bei Erscheinen einer Störung bzw. einem nicht einwandfreien Betrieb des Gerätes hat man sofort den Stecker zu ziehen, keinerlei Eingriff am Gerät vorzunehmen und sich an eine zugelassene Service-Werkstatt zu wenden.

Das Gerät wurde für die Verwendung in häuslicher Umgebung entworfen und gebaut, gemäß den Angaben in der Anleitung; deshalb gilt jede andere Verwendung als unsachgemäß und daher gefährlich.

Ausschließlich in trockener Umgebung im Innenbereich benutzen! Vor Feuchtigkeit schützen!

Aus Sicherheitsgründen darf das Gerät nicht geöffnet werden.

Das Gerät darf nicht in Räumen benutzt werden, wo sich entzündliche Dämpfe oder explosive Pulvern freisetzen könnten. Nicht in entzündlicher oder explosiver Umgebung einsetzen!

Bei außerordentlichen Erscheinungen (z.B. ungewöhnliche Geräusche aus dem Gerät oder Brandgeruch) ist das Gerät sofort auszuschalten und vom Netz zu trennen.

Die Lufteintritte WEDER TEILWEISE NOCH VOLLKOMMEN abdecken. Keine Gegenstände hineinstecken.

Das Gerät NICHT in der Nähe von Gasherden oder anderen offenen Flammen verwenden.

Sich NICHT über längere Zeit dem Luftstrom aussetzen, der vom Gerät erzeugt wird, denn dies kann der Gesundheit schaden.

Die Installation/der Zusammenbau der Vorrichtung muss entsprechend den Anleitungen des Herstellers erfolgen. Ein falsches Verfahren kann Personen, Tiere oder Gegenstände beschädigen, für die der Hersteller nicht zur Verantwortung gezogen werden kann.

Falls das Gerät nach längerer Zeit wieder benutzt wird, kontrollieren, dass der Ventilator sauber ist und sich die Rotorblätter frei drehen können (nicht unter Stromzufuhr) und nicht bremsen.

Während des Gebrauches ist das Gerät auf einer ebenen Fläche zu halten.

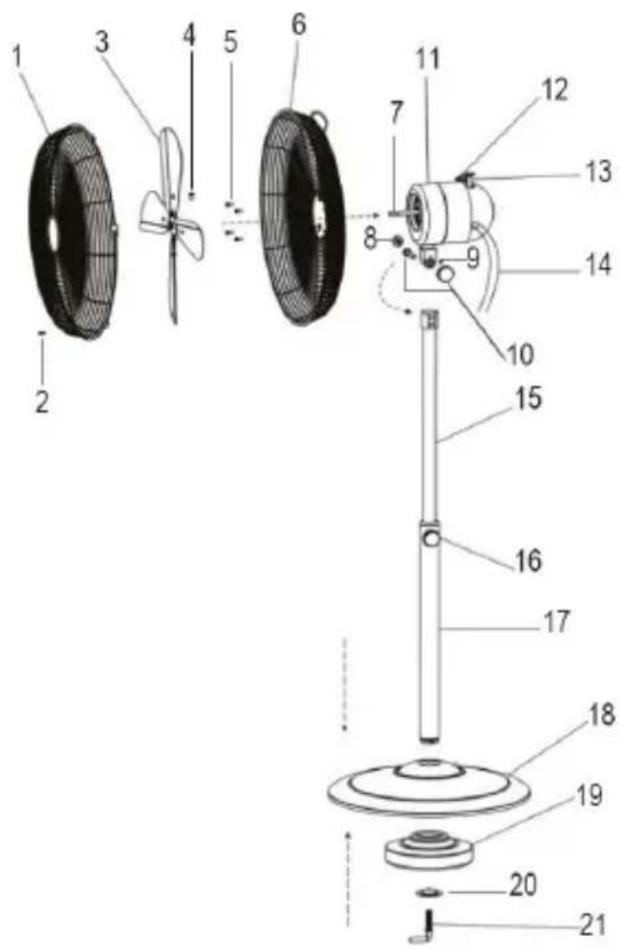

TECHNISCHE DATEN

1. Vorderes Gitter
2. Gitter-Befestigungsschraube
3. Ventilator
4. Lüfter-Befestigungsschraube
5. Befestigungsschrauben
   (4 Stk.) hinteres Gitter
6. Vorderes Gitter
7. Motorwelle
8. Schraube vertikale Neigung
9. Sicherheitsschraube Motor
10. Befestigungsschraube Motor

11. Motorkörper

12. Taste Einschalten Ausschalten

13. Oszillationstaste
14. Kabel
15. Ausziehbares Rohr
16. Schraube für ausziehbares
17. Sockelrohr
18. Dekorativer Sockel
19. Sockelgewicht
20. Unterlegscheibe
21. Schraube für Metallbasisblock

Rohr

1. Unterlegscheibe (20) und Schraube (21) vom Rohr (17) abschrauben.
2. Führen Sie das Rohr (17) in das Loch im Sockel (18) ein.
3. Drehen Sie den Sockel auf den Kopf, so dass das Rohr zum Boden zeigt, Positionieren Sie das Gewicht (19) in der Mitte des Sockels, positionieren Sie die Unterlegscheibe (20) in der Mitte des Gewichts und schrauben Sie diese mit der Schraube (21) fest.
4. Schrauben Sie die Schraube zur vertikalen Neigung (8) und die Sicherheitsschraube des Motors (9) aus dem Motorkörper (11) heraus.
5. Motorkörper (11) auf das ausziehbare Rohr (15) setzen.
6. Motorkörper auf dem ausziehbaren Rohr mit der Schraube (9) befestigen.
7. Motorbefestigungsschraube (10) verwenden, wobei darauf zu achten ist, dass der Schraubenkopf in den Motorkörper passt, und diese fest anziehen.
8. Motorkörper nach Bedarf kippen und die gewünschte vertikale Neigung durch Anziehen der Schraube (8) fixieren.
9. Positionieren Sie das hintere Gitter (6) auf dem Motorkörper (11) und befestigen Sie es mit den entsprechenden Schrauben (5).
10. den Lüfter (3) auf die Motorwelle (7) einsetzen und mit der entsprechenden Schraube (4) festschrauben.
11. Heben Sie die Klemmen des vorderen Gitters (1) an und positionieren Sie es auf dem hinteren Gitter, wobei Sie darauf achten müssen, dass sich das Logo in horizontaler Position parallel zum Boden befindet. Wenn Sie die richtige Position gefunden haben, befestigen Sie das Frontgitter am hinteren Gitter, indem Sie die Klemmen schließen.
12. Befestigen Sie die Gitter mit der Gitterbefestigungsschraube (2).

GEBRAUCHSANWEISUNG

Stellen Sie den Lüfter auf eine stabile Oberfläche und stecken Sie den Stecker in die Steckdose. Wählen Sie die verschiedenen Funktionen (Knopf 12):

I = niedrige Geschwindigkeit II = mittlere Geschwindigkeit

III = hohe Geschwindigkeit O = OFF

OSZILLATION:

Die Oszillation wird durch Drücken des am Motorkopf befindlichen Knopfes (13) erreicht. Um sie zu deaktivieren, drehen Sie den Knopf nach oben.

HÖHENVERSTELLUNG

Lösen Sie die Stellschraube des ausziehbaren Rohr (16) und stellen Sie dann die Stange auf die gewünschte Höhe ein. Ziehen Sie die Stellschraube nach dem Einstellen des Stabes fest.

Hinweis: Dieser Vorgang muss immer bei ausgeschaltetem Lüfter durchgeführt werden.

EINSTELLUNG DER VERTIKALEN NEIGUNG

Lösen Sie die vertikale Kippschraube (8) und stellen Sie dann den Lüfterkopf auf den gewünschten Winkel ein. Ziehen Sie die Schraube (8) nach der Einstellung des Lüfterkopfes fest.

Hinweis: Dieser Vorgang muss immer bei ausgeschaltetem Lüfter durchgeführt werden.

REINIGUNG UND WARTUNG

Für den optimalen Betrieb sollte das Gerät in Intervallen abhängig vom Grad der Verschmutzung, aber mindestens einmal pro Monat gereinigt werden.

1. Vor der Reinigung Gerät ausschalten und anschließend durch Herausziehen des Netzsteckers vom Netz trennen.
2. Achtung! Gittervorderteil nur in stromlosem Zustand des Ventilators entfernen!
3. Außenoberfläche des Gerätes mit einem feuchten Tuch reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Es darf kein Wasser ins Geräteinnere oder zu den elektrischen Bauteilen eindringen!
4. Achtung! Schutzgitter nur in stromlosem Zustand des Ventilators wieder anbringen!
5. Der Ventilator darf erst nachher wieder in Betrieb gesetzt werden! NIEMALS DAS GERÄT IN WASSER TAUCHEN.

ENTSORGUNG

INFORMATION FÜR DEN BENUTZER

"Umsetzung der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)" zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie zur Abfallentsorgung.

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende

seiner Lebensdauer getrennt von anderen Abfällen entsorgt werden muss. Der Benutzer muss daher die ausgemusterten Geräte zu geeigneten getrennten Sammelstellen für Elektro- und Elektronikabfälle bringen. Für weitere Einzelheiten wenden Sie sich bitte an die zuständige lokale Behörde. Eine geeignete getrennte Sammlung der Geräte für das spätere Recycling, die Verarbeitung oder die umweltfreundliche Entsorgung trägt dazu bei, Schäden an der Umwelt und der menschlichen Gesundheit zu vermeiden, und fördert die Wiederverwendung und/oder das Recycling der Materialien, aus denen die Geräte bestehen. Eine widerrechtliche Entsorgung des Produkts durch den Benutzer hat die Anwendung von Verwaltungsstrafen gemäß den geltenden Gesetzen zur Folge.

GARANTIESCHEIN

Garantiebedingungen:

Die Garantie dauert 24 Monate vom Einkaufsdatum.

Dieser Garantieschein hat nur Gültigkeit, wenn er ordnungsgemäß ausgefüllt und zusammen mit dem Kassenzettel vorgelegt wird.

Die Garantie umfaßt den Ersatz oder die Reparatur aller Komponenten des Gerätes im Falle von Herstellungsfehlern.

Das Gerät wird ausschließlich nur von einem unserer autorisierten Kundendienststellen zurückgenommen.

Außerdem garantieren wir für fachgerechte Dienstleistung (gegen Bezahlung) auch außerhalb der Garantiezeit.

Die Herstellungsfirma lehnt jede Verantwortung hinsichtlich Schäden an Personen, Tieren oder Gegenständen ab, die durch unsachgemäße Benutzung des Geräts oder Nichtbefolgen der beiliegenden Bedienungsanleitung entstehen.

Einschränkungen:

Der Garantieanspruch bzw. unsere Verantwortlichkeit erlischt, wenn das Gerät: - von nicht autorisierten Personen demontiert wurde;

- in unsachgemäßer oder unnormaler Weise zum Einsatz kam, aufbewahrt oder transportiert wurde.

Weiterhin sind von der Garantie alle äußeren Abnutzungserscheinungen am Gerät, die die Funktion des Gerätes nicht beeinträchtigen, ausgeschlossen.

Sollten, trotz der Sorgfalt bei der Auswahl der Materialien und trotz der Bemühungen bei der Realisierung des Produktes, das Sie erst gerade erworben haben, Defekte gefunden werden oder sollten Sie irgendwelche Informationen benötigen, so empfehlen wir Ihnen, sich an den für Ihr Gebiet zuständigen Fachhändler zu wenden.
