DU 7609 G - Dunstabzugshaube BOMANN - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Bomann
Modell	DU 7609 G
Abmessungen (B x T x H)	600 x 430 x 400-780 mm (teleskopierbarer Kamin)
Nettogewicht	ca. 8,8 kg
Spannungsversorgung	220-240 V ~ / 50 Hz
Gesamtleistung	69 W
Beleuchtung	LED 2 x 2,0 W (Energieeffizienzklasse G)
Schutzart	I
Installationsart	Wandmontage
Betriebsarten	Abluft (Abluft nach außen) und Umluft (mit Kohlefilter, nicht im Lieferumfang)
Luftauslassdurchmesser	150 mm
Mindestsicherheitsabstand (Gasherd)	65 cm (empfohlen 65-75 cm)
Fettfilter	Aluminium, spülmaschinengeeignet (bis 60°C)
Kohlefilter (optional)	Ref. KF 573 (Art.-Nr. 257 300), alle 6 Monate austauschen
Bedienung	Drucktasten: 3 Stufen (niedrig, mittel, hoch) + Beleuchtung
Lieferumfang	Aluminium-Fettfilter, 2-teiliger Kamin, Abluftschlauch, Rückschlagklappe, Montagematerial, Bohrschablone
Wartung	Oberfläche mit mildem Reiniger reinigen; Fettfilter monatlich; Kohlefilter alle 6 Monate
Reparierbarkeit	Austausch der LED-Lampe nur durch Fachpersonal; keine Reparatur durch den Benutzer

Häufig gestellte Fragen - DU 7609 G BOMANN

Welchen Sicherheitsabstand muss ich zwischen meinem Herd und der Dunstabzugshaube einhalten?

Bei einem Gasherd beträgt der Mindestabstand 65 cm. Der empfohlene Abstand liegt zwischen 65 und 75 cm. Falls die Anleitung Ihres Herdes einen größeren Abstand vorschreibt, befolgen Sie diese.

Wie reinige ich den Aluminium-Fettfilter?

Entfernen Sie den Filter, indem Sie die Verriegelung drücken und nach unten ziehen. Waschen Sie ihn von Hand in warmem Wasser mit mildem Reinigungsmittel oder in der Spülmaschine bis 60°C. Gründlich abspülen und trocknen lassen, bevor Sie ihn wieder einsetzen.

Wie oft muss ich den Aktivkohlefilter austauschen?

Der Kohlefilter muss alle 6 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden. Er ist nicht im Lieferumfang enthalten; bestellen Sie die Referenz KF 573 (Art.-Nr. 257 300).

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Kohlefilter verwenden?

Nein, der Umluftbetrieb erfordert einen Aktivkohlefilter, um Gerüche zu filtern. Ohne diesen Filter wird die unbehandelte Luft in den Raum zurückgeführt.

Wie tausche ich die LED-Lampe aus?

Die LED-Lampe darf nur von einem autorisierten Fachmann ausgetauscht werden. Versuchen Sie nicht, die Abdeckung selbst zu entfernen. Bei Defekt wenden Sie sich an den Kundendienst oder einen Techniker.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung). Stellen Sie sicher, dass eine Leistungsstufe ausgewählt ist. Wenn das Problem weiterhin besteht, kontaktieren Sie einen Techniker.

Die Dunstabzugshaube saugt nicht effektiv, was tun?

Überprüfen Sie die Leistungsstufe, reinigen Sie den Fettfilter, stellen Sie sicher, dass die Küche gut belüftet ist. Im Umluftbetrieb ersetzen Sie den Kohlefilter. Überprüfen Sie auch, ob der Luftauslass nicht blockiert ist.

Kann ich die Dunstabzugshaube ohne Fettfilter betreiben?

Nein, verwenden Sie die Dunstabzugshaube niemals ohne Fettfilter. Fettrückstände könnten sich entzünden oder den Motor beschädigen.

Welche Installationshöhe wird empfohlen?

Die Dunstabzugshaube sollte in einer Höhe von 65 bis 75 cm über dem Kochfeld installiert werden. Bei Gas beachten Sie mindestens 65 cm.

Wie kann ich mit dieser Dunstabzugshaube Energie sparen?

Verwenden Sie Töpfe mit flachem Boden, die zur Kochzone passen. Stellen Sie die Sauggeschwindigkeit je nach Dampfentwicklung ein. Schalten Sie die Dunstabzugshaube und die Beleuchtung nach Gebrauch aus. Reinigen Sie den Filter regelmäßig, um die Effizienz zu erhalten.

BEDIENUNGSANLEITUNG DU 7609 G BOMANN

HAUSHALTS- DUNSTABZUGSHAUBE DU 7609 G

HUISHOUDELIJKE AFZUIGKAP • DOMESTIQUE HOTTE ASPIRANTE HOUSEHOLD COOKER HOOD • DOMOWA OKAP KUCHENNY

Bedienungsanleitung/Garantie

Einleitung	Seite 4	Inbetriebnahme / Betrieb	Seite 11
Allgemeine Hinweise	Seite 4	Reinigung und Pflege	Seite 11
Spezielle Sicherheitshinweise für dieses Gerät	Seite 5	Störungsbehebung	Seite 13
Transport und Verpackung	Seite 7	Technische Daten	Seite 13
Geräteausstattung	Seite 7	Garantie / Kundenservice	Seite 14
Installation	Seite 7	Entsorgung	Seite 15

NEDERLANDS

Inhoud

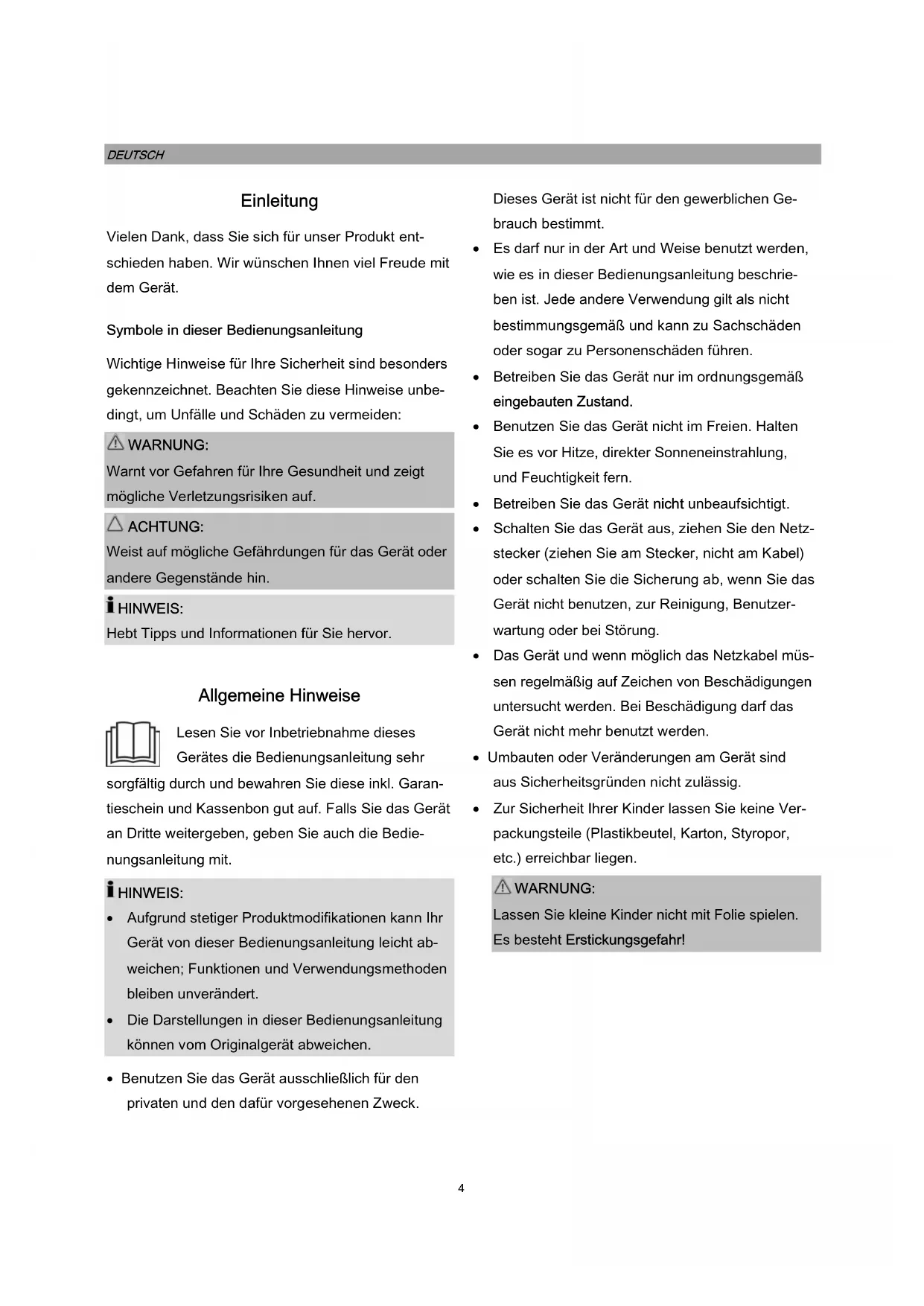

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

⚠️ WARNING:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

△ ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

i HINWEIS:

• Aufgrund stetiger Produktmodifikationen kann Ihr Gerät von dieser Bedienungsanleitung leicht abweichen; Funktionen und Verwendungsmethoden bleiben unverändert.
• Die Darstellungen in dieser Bedienungsanleitung können vom Originalgerät abweichen.
• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck.

Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, und Feuchtigkeit fern.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und wenn möglich das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Bei Beschädigung darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

⚠️ WARNING:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

! WARNING:

Ein Fehler bei der Anbringung von Montageschrauben oder Befestigungseinrichtungen entgegen dieser Anweisung kann eine elektrische Gefährdung hervorrufen.

- Beachten Sie zu Ihrem Kochgerät die Herstellerangaben, ob der Betrieb einer Dunstabzugshaube darüber erlaubt ist und ggf. welcher Sicherheitsabstand eingehalten werden muss.

Für den Abluftbetrieb:

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunsthaube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer sein als 4 Pa (4x10 ^-5 bar).
• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
  • Die Vorschriften der zuständigen örtlichen Behörden sind einzuhalten.

- Beachten und befolgen Sie des Weiteren die Montageanweisungen, die wir Ihnen im Kapitel „Installation“geben.

- VORSICHT: Berührbare Teile des Gerätes können heiß werden, wenn sie mit Kochgeräten benutzt werden.

- Flambieren Sie nicht unter der Dunstabzugshaube! Frittiert werden darf unter der Haube wegen Brandgefahr nur unter ständiger Beobachtung.

• Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirrbrennen. Starke Hitzeentwicklung kann die Dunstabzugshaube beschädigen.
• Überhitzte Fette und Öle können sich schnell entzünden. Nie Fett und Öl unbeaufsichtigt erhitzen.
• Prüfen Sie niemals den Filterzustand während des Betriebes.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Pflege“ dazu geben. Es besteht Brandgefahr, wenn die Reinigung nicht nach Angaben der Anweisung ausgeführt wird.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn

Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Transport und Verpackung

Gerät transportieren

Sichern Sie das Gerät ausreichend und schützen Sie es während des Transports vor Witterungseinflüssen.

Gerät auspacken

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial und Kartonverpackung.
  Entsorgen Sie nicht mehr benötigte Verpackungsmaterialen gemäß den örtlich geltenden Vorschriften.
• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Händler.

i HINWEIS:

Am Gerät können sich noch Staub oder

Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Pflege“ beschrieben zu säubern.

Geräteausstattung

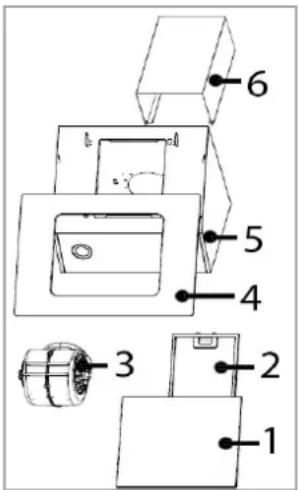

Geräteübersicht

1 Glasfront (Dunstfilter-Abdeckung)
2 Aluminium- Dunstfilter
3 Motoreinheit
4 Glasrahmen
5 Gehäuse
6 Schachteinheit

Lieferumfang

1x Aluminium-Dunstfilter, 1x 2-teiliger Kaminschacht, 1x Abluftschlauch, 1x Rückschlagklappe, inkl. Montagematerial und Bohrschablone

Dieses Produkt enthält eine Lichtquelle der Energie-effizienzklasse G.

Installation

Die Dunstabzugshaube ist nur für die Montage über einer Kochmulde mit nicht mehr als vier Kochstellen vorgesehen.

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgefäße auf der Kochmulde und dem untersten Teil der Dunstabzugshaube ist unbedingt erforderlich:

Der Abstand sollte zwischen 65 – 75 cm betragen. Bei Gasgeräten muss der Abstand mindestens

65 cm betragen. Wenn die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube in zwei Möglichkeiten betreiben:

Abluftbetrieb

WARNUNG:

• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.

Die Haube verfügt über einen oberen Luftaustritt zum Ableiten der Küchengerüche nach außen.

Meist wird die Abluft vertikal abgeführt. Die Abluft kann durch den Oberschrank und Dachboden zum Dachfürst geleitet werden.

Falls eine Leitung unter den Ober- schränken vorhanden ist, kann der Abzugsschacht so verlegt werden, dass die Abluft waagerecht durch die Wand abgeleitet werden kann.

Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d.h. die gefilterte Luft wird wieder in den Raum abgegeben). In diesem Fall müssen Aktivkohlefilter zusätzlich wie unter „Aktivkohlefilter für Umluftbetrieb einsetzen“ beschrieben, eingesetzt werden.

Aktivkohlefilter sind nicht im Lieferumfang enthalten. Bestellen Sie die Kohlefilter bei Ihrem Händler oder

in unserem Online Zubehör-Shop www.bomann-germany.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

Montage

WARNUNG:

• Bei der Montage und/oder beim Einsetzen der Dunstfilter sowie der Kohlefilter darf das Gerät nicht mit dem Netzstrom verbunden sein.
  • Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr führen.

ACHTUNG:

• Prüfen Sie vor der Montage die Wand auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlöcher in der Wand stets darauf, keine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten Sie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

HINWEIS: Empfehlungen

• Ziehen Sie eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.

Einbaumaße
Einheit mm

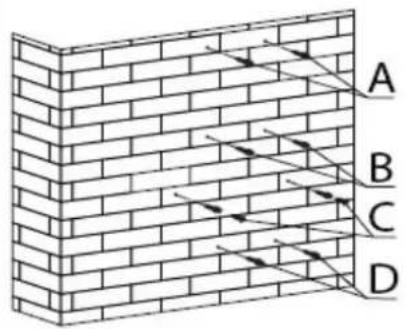

Abb. 1

A Schachtabschluss

B Schachthalterung

C Aufhängung Gehäuse

D Sicherung Gehäuse

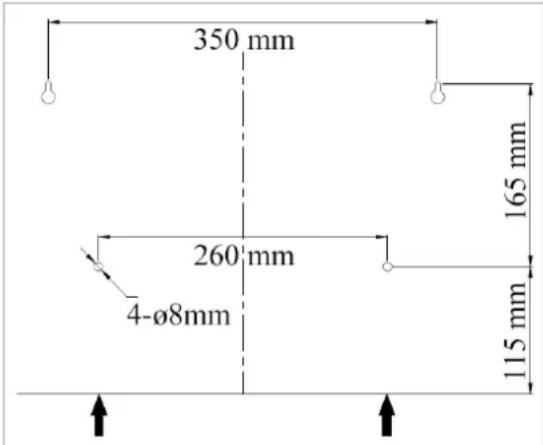

Abb. 2

- Bestimmen Sie die Position der Dunstabzugshaube mittig über der Kochstelle in Übereinstimmung mit den vorgegebenen Sicherheitsabständen.

Für die Wandmontage sind insgesamt 8x Befestigungslöcher mit ca. ø 8 mm notwendig [Abb. 1]. Versenken Sie darin die beiliegenden Dübel.

- Nehmen Sie zunächst die Bohrungen für die Befestigung des Gehäuses entsprechend der beilegenden Bohrschablone vor. Überprüfen Sie die Markierungen mit einer Wasserwaage!

- Drehen Sie die oberen Schrauben 2x ST4*30mm für die Aufhängung des Gehäuses

(C) so weit ein, dass sie ca. 2\~4 mm aus der Wand hervorstehen.

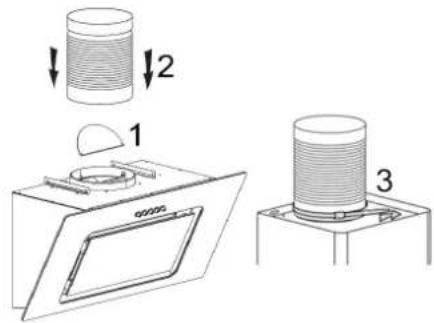

- Vor dem Einhängen der Haube wird die Rückschlagklappe durch leichtes Biegen von oben in den Anschlussstutzen (1) (Abluftkanal) eingesetzt [Abb. 2].

Für den Abluftbetrieb: Hieran ist ein flexibler Abluftschlauch (2) (Lieferumfang) mit 150 mm Innendurchmesser zu befestigen. Sichern Sie den Schlauch mit dem beiliegenden Kabelbinder (3) [Abb. 2].

• Hängen Sie das Gehäuse ein [Abb. 3]. Kontrollieren Sie den sicheren Halt und die waagerechte Position.
• Befestigen Sie die Halterung (mit Winkel) für den oberen Schachtabschluss (A) mit den Schrauben 2x ST4*40mm; nachdem Sie die Auszugslänge der Schachtabdeckung bestimmt haben [Abb. 4].

Für den Abluftbetrieb: Prüfen Sie die richtige Position des Abluftschlauches und verbinden Sie ihn mit der Abzugsöffnung nach außen.

• Fixieren Sie den äußeren (unteren) Schacht mit der Halterung (ohne Winkel) mithilfe der Blechschrauben 2x ST4*8mm [Abb. 5].
• Setzen Sie die ineinander geschobene Schacht-einheit auf und drehen Sie zur Sicherung des Gehäuses (D) die unteren Schrauben 2x ST4*30mm ein [Abb. 6].
• Fixieren Sie die Schachteinheit seitlich mit dem Gehäuse mithilfe der Blechschrauben 2x ST4*8mm [Abb. 7] und befestigen Sie die Schachthalterung (B) mit den Schrauben 2x ST4*40mm.
  Ziehen Sie den inneren Schacht hinauf und fixieren Sie die Schachtabdeckung seitlich mit der Halterung mithilfe der Blechschrauben 2x ST4*8mm [Abb. 7].

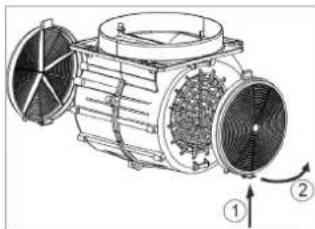

Aktivkohlefilter für Umluftbetrieb einsetzen

• Öffnen Sie die Dunstfilter-Abdeckung. Entnehmen Sie die/den Aluminium-Dunstfilter (siehe „Reinigung der Aluminium-Dunstfilter“).
• Setzen Sie die Kohlefilter an die Ansaugöffnung des Abluftkanals. Stellen Sie sicher, dass die Befestigungsstifte des Kohlefilters in die Befestigungsschlitze am Abluftkanal eingreifen (1+2). Drücken Sie den Filter fest.

- Setzen Sie die/den Aluminium-Dunstfilter wieder ein. Schließen Sie die Abdeckung.

Elektrischer Anschluss

⚠️ WARNING:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!
- Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
- Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.

• Vergewissern Sie sich vor dem Anschluss, dass die Spannungsversorgung mit den Angaben auf dem Typenschild übereinstimmt.
• Schließen Sie den Netzstecker an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.
• Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine entsprechende Trennvorrichtung vorhanden sein.

Inbetriebnahme / Betrieb

Die Bedienung erfolgt über Drucktastenschalter:

Leistungsstufe

0 aus

niedrig

mittel

hoch

Beleuchtung

Beleuchtung ein-/ausschalten

Einstellungen

Leistungs-Schaltstufe:

Eignet sich für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlüften.

Leistungs-Schaltstufe:

Eignet sich für den normalen Kochbetrieb.

Leistungs-Schaltstufe:

Eignet sich, wenn große Mengen Rauch und Dampf abgesaugt bzw. gefiltert werden sollen (z.B. beim Frittieren).

HINWEIS:

Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen.

Energiesparen

Informationen zur Verringerung der Umweltauswirkung beim Kochen (gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

• Der Durchmesser von Topf- und Pfannenboden soll mit der Größe der Kochstelle übereinstimmen.
• Verwenden Sie Pfannen und Töpfe mit ebenen Böden, unebene Böden erhöhen den Energieverbrauch.
• Achten Sie auf ausreichend Zuluft beim Betrieb der Dunstabzugshaube.

• Passen Sie die Lüfterstufenintensität der Dunstentwicklung des Kochvorgangs an.

• Damit die optimale Wirkung der Dunstabzugshaube erzeugt wird, bringen Sie diese gemäß der Installationsanweisung an. Hierzu ist der Abstand zwischen Oberkante des Herdes und Unterkante der Dunstabzugshaube einzuhalten.
  ■ Reinigen Sie in regelmäßigen Abständen den Fettfilter / Geruchsfilter.

• Kontrollieren Sie in regelmäßigen Abständen den Aktivkohlefilter und erneuern Sie diesen nach Bedarf.
  ■ Schalten Sie das Gerät nach Gebrauch ab.
• Sofern ihre Dunstabzugshaube über eine Ausschaltverzögerung verfügt, aktivieren Sie diese Funktion.
• Schalten Sie die Beleuchtung nach dem Kochvorgang aus.
• Wir empfehlen zur Reinigung der Filter biologische Reiniger.

Reinigung und Pflege

WARNUNG:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und von der Stromversorgung trennen.
• Lassen Sie das Gerät ausreichend abkühlen!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Pflege der Haube

• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig die Aktivkohlefilter (siehe „Aktivkohlefilter auswechseln“).

Reinigung der Aluminium-Dunstfilter

WARNUNG: Brandgefahr!

Fettrückstände im Aluminium-Dunstfilter können sich bei großer Hitzeeinwirkung entzünden. Reinigen Sie den Dunstfilter deshalb regelmäßig.

Modellabhängig befinden sich ein oder zwei Dunstfilter am Gerät. Wir empfehlen die/den Dunstfilter monatlich zu reinigen:

• Öffnen Sie die Dunstfilter-Abdeckung.
• Entnehmen Sie den Aluminium-Dunstfilter, indem Sie den Verschluss in der Griffmulde zurück- schieben, dabei den Filter leicht nach unten drü- cken und nach vorne herausnehmen.
• Spülen Sie den Dunstfilter in einer Lösung aus Warmwasser und Neutralreiniger. Weichen Sie den Dunstfilter darin ein.
• Anschließend mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspülen und trocknen lassen.
• Alternativ kann der Dunstfilter auch in der Geschirrspülmaschine (bis 60°C) gereinigt werden. Leichte Verfärbungen können auftreten. Das hat keinen Einfluss auf die Funktion des Dunstfilters.

Aktivkohlefilter auswechseln

Aktivkohlefilter binden Gerüche und müssen abhängig vom Gebrauch, jedoch mindestens alle sechs Monate gewechselt werden.

Bestellen Sie die Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“finden.

• Siehe „Aktivkohlefilter für Umluftbetrieb einsetzen“.
• Entnehmen und entsorgen Sie die alten Filter.

Leuchtmittel auswechseln

ACHTUNG:

Die LED-Beleuchtung NICHT entfernen!

Das Leuchtmittel darf im Fall eines Defekts nur von einem autorisierten Fachmann gewechselt werden.

WARNUNG:

• Das Licht von LED-Leuchten ist sehr grell und kann die Augen beschädigen. Niemals direkt in das LED-Licht schauen!
• Gerät von der Stromversorgung trennen und Lampen abkühlen lassen, bevor das Leuchtmittel ausgewechselt wird. Es besteht Verbrennungsgefahr!

INWEIS:

Bestellen Sie die Leuchtmittel bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de.

Lampendaten: LED max. 2 x 2,0 W, AC 110-240 V ILCOS D Code: DBR-2/30-H-64

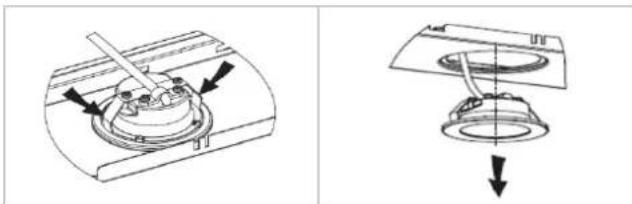

• Dunstfilter entnehmen. Schwarze Schutzbox der Steckvorrichtung öffnen und Steckverbindung lösen.
• Lampe vorsichtig durch das Gehäuse aus der Halterung drücken.
• Defektes LED-Modul ersetzen und die beiden Enden der Steckvorrichtung verbinden.
• Neue Lampe ordnungsgemäß in die Leuchtmittelhalterung einsetzen.
• Schutzbox mit eingesetzter Steckvorrichtung schließen. Dunstfilter einsetzen.

Störungsbehebung

Bevor Sie sich an den Kundenservice wenden oder einen Fachmann hinzu rufen

Störung / Mögliche Ursache / Behebung

Gerät arbeitet nicht bzw. nicht richtig

- Überprüfen Sie die Stromversorgung.- Prüfen Sie die Leistungsstufe.

Gerät arbeitet nicht effizient

- Prüfen Sie die Leistungsstufe.- Ist der Raum ausreichend belüftet?- Reinigen Sie die/den Dunstfilter.- Bei Umluftbetrieb: überprüfen Sie die Kohlefilter.- Überprüfen Sie den Luftauslass.

Beleuchtung funktioniert nicht

- Überprüfen Sie das Leuchtmittel, siehe „Leuchtmittel auswechseln“.

Öl tropft runter

- Reinigen Sie die/den Dunstfilter.

i HINWEIS:

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundenservice (siehe „Garantie / Kunden-service“).

Technische Daten

Elektrischer Anschluss......

Anschlussspannung: 220-240 V\~ / 50 Hz

Anschlussleistung: 69 W

Beleuchtung, LED: 2 x 2,0 W

Schutzklasse: ....I

Gewicht / Abmessung in mm....

Nettogewicht: ......ca. 8,8 kg

Zubehör erhältlich....

Aktiv-Kohlefilter für Umluftbetrieb: ....

KF 573 (Art.-Nr. 257 300) nicht im Lieferumfang enthalten

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

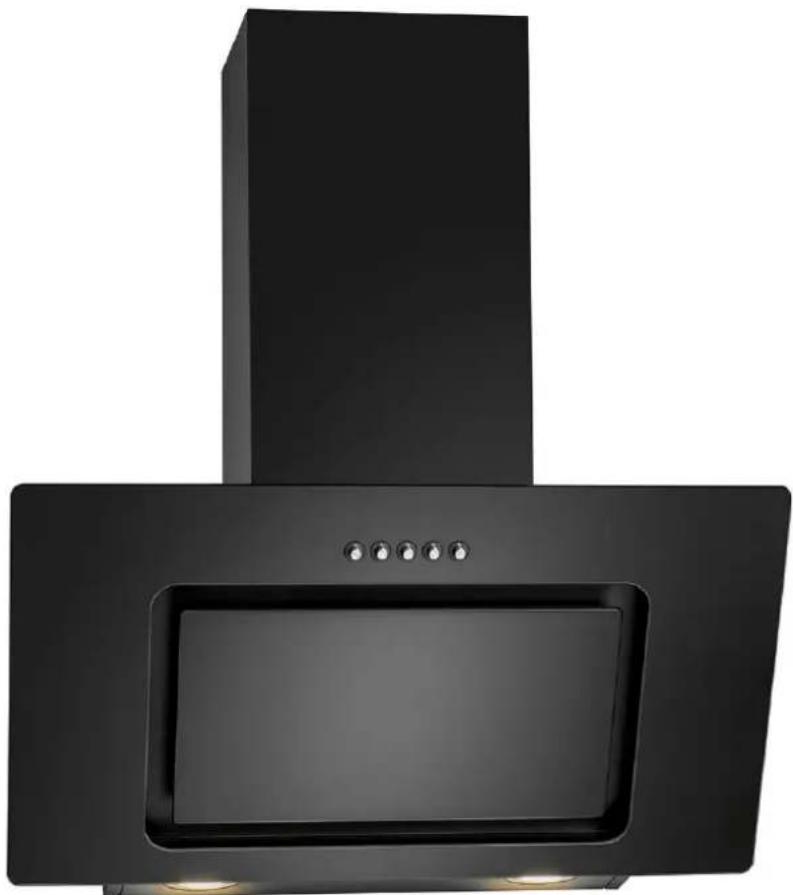

Hiermit erklärt der Hersteller, dass sich das Gerät DU 7609 G in Übereinstimmung mit den folgenden Anforderungen befindet:

Europäische Niederspannungsrichtlinie 2014/35/EU

EU-Richtlinie für elektromagnetische

Verträglichkeit 2014/30/EU

Ökodesign Richtlinie 2009/125/EG

RoHS-Richtlinie 2011/65/EU & 2015/863/EU und

Verordnung zur Energieverbrauchskennzeichnung

2017/1369/EU

Garantie / Kundenservice

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Gerätes eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 6 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 6 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Gerätes in Deutschland sowie die elektronische Übersendung einer Kopie des Kaufbeleges (wird bei der Anmeldung zur Garantieabwicklung automatisch abgefragt, siehe Punkt Garantieabwicklung). Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Gerätes.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Gerätes beruhen.

Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

1. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Inverkehrbringer des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, lässt es sich in unserem Serviceportal zur kostenlosen Garantieabwicklung anmelden.

Besuchen Sie hierzu unsere Serviceseite www.bomann-germany.de/service und klicken Sie auf Kundenservice. Bitte folgen Sie den Anweisungen zur Garantieabwicklung.

Sie erhalten nach Abschluss der Anmeldung ein Versandticket per E-Mail, sowie weitere Informationen rund um die Abwicklung Ihrer Reklamation.

Das Versandticket kleben Sie auf den Karton Ihres gut verpackten Gerätes und geben ihn bei der nächsten Annahmestelle unseres Paketdienstleisters ab.

Bitte achten Sie darauf, eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis bei der Anmeldung zur Garantieabwicklung hochzuladen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Weiter finden Sie unter

www.bomann-germany.de/service

• einen Downloadbereich für Bedienungsanleitungen, Kataloge sowie Produktspezifische Downloads (z.B. EU-Datenblätter)
• einen Zugang zu unserem Ersatzteile- und Zubehör- Shop
• eine Übersicht über aktuelle Kundeninformationen
  Die Bevorratung der Ersatzteile für die Reparatur innerhalb der EU, erfolgt gemäß den gesetzlichen Vorgaben.

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Geräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kostenfreien Rücknahme des Altgerätes verpflichtet.

! WARNING:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Informationen an professionelle Nutzer zur Demontage (gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

Informationen zur zerstörungsfreien Demontage zu Wartungszwecken

• Bitte entfernen Sie die Filter und Leuchtmittel wie in der Bedienungsanleitung beschrieben.
• Weitere Schritte der Demontage zur Instandhaltung sind nicht vorgesehen.
• Sofern Sie einen Austausch von defekten Bauelementen wünschen, wenden Sie sich bitte an unseren Kundendienst.
  ■ Akkumulatoren sind nicht enthalten.

Informationen zur Demontage in Bezug auf Recycling, Rückgewinnung und Entsorgung am Ende der Lebensdauer des Gerätes

• Überprüfen Sie, ob das Gerät vom Stromnetz getrennt ist, bevor Sie alle Filter aus der Dunstabzugshaube entfernen.
• Bei Kaminabzugshauben entfernen Sie erst den Kaminschacht.
• Achten Sie bei der Demontage der Haube darauf, dass Sie immer zuerst die unteren und danach die oberen Befestigungsschrauben lösen.
• Für das Recycling und die Rückgewinnung von Ressourcen geben Sie das Gerät, die Leuchtmittel und die verschiedenen Filter an:
• eine kommunale Sammelstelle der öffentlich-rechtlichen Entsorgungsträger,
• einen herstellereigenen Entsorgungsbetrieb, der ein Rücknahmesystem anbietet,
• einen ortsansässigen Elektrohändler, der freiwillig Elektrogeräte zurücknimmt.

Inleiding

Beschermingsklasse: ....I
