Produkttyp	Einbaukühlschrank
Marke	Veripart
Modell	VPIBKK122
Nettokapazität	199 L
Versorgungsspannung	220-240 V ~ 50 Hz
Nennstrom	0,6 A
Stromverbrauch	80 W
Kältemittel	R600a (23 g)
Isoliergas	Cyclopentan
Klimaklasse	SN / N / ST / T
Maximale Lampenleistung	2 W
Betriebsmodi	Smart, Super, Benutzereinstellung
Türalarm	Ja (nach 90 s Öffnungszeit)
Abtauen	Automatisch
Garantie	2 Jahre
Ersatzteile	Erhältlich über Coolblue
Herstellungsland	China

Häufig gestellte Fragen - VPIBKK122 Veripart

Wie stelle ich die Temperatur meines Veripart VPIBKK122 Kühlschranks ein?

Verwenden Sie die Taste Mode (B2), um den Benutzermodus auszuwählen, drücken Sie dann Adjust (B1), um die Einstellung von 1 bis 5 zu ändern. Eine niedrigere Zahl = niedrigere Temperatur. Stellen Sie im Sommer auf 4-5, im Winter auf 2-3.

Was tun, wenn der Türalarm ertönt?

Der Alarm ertönt, wenn die Tür länger als 90 Sekunden offen bleibt. Schließen Sie die Tür, um ihn zu stoppen. Überprüfen Sie, ob nichts den Verschluss behindert.

Wie reinige ich das Innere des Kühlschranks?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Ablagen und Zubehörteile, waschen Sie sie mit lauwarmem Wasser und milder Seife. Verwenden Sie ein weiches Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Trocknen Sie alles gründlich ab.

Wie kann ich mit diesem Kühlschrank Energie sparen?

Öffnen Sie die Tür nicht unnötig. Stellen Sie die passende Temperatur ein (3-4 unter normalen Bedingungen). Sorgen Sie für gute Belüftung (2 cm Abstand ringsum). Ersetzen Sie abgenutzte Dichtungen. Vermeiden Sie das Einlegen warmer Speisen.

Warum macht mein Kühlschrank ungewöhnliche Geräusche?

Überprüfen Sie, ob das Gerät waagerecht steht (Füße anpassen) und nicht an der Wand oder anderen Gegenständen anliegt. Leichte Geräusche sind normal, aber laute Geräusche können auf eine falsche Positionierung hinweisen.

Kann ich die Türanschlagseite wechseln?

Ja, das Gerät ermöglicht das Wechseln der Türanschlagseite. Befolgen Sie die Anweisungen in Kapitel 3.1 der Anleitung: Lösen Sie die Scharniere, versetzen Sie den unteren Stift, montieren Sie die Tür wieder und passen Sie die Dichtungen an.

Welche Installationshinweise sind zu beachten?

Installieren Sie das Gerät an einem belüfteten Ort, geschützt vor Hitze und Sonne. Lassen Sie mindestens 2 cm Abstand ringsum. Warten Sie nach dem Transport 4 Stunden, bevor Sie das Gerät anschließen. Verwenden Sie eine geerdete Steckdose 220-240 V.

Der Kühlschrank kühlt nicht, was tun?

Überprüfen Sie, ob das Gerät eingeschaltet ist (5 s auf Adjust drücken). Stellen Sie sicher, dass der Stecker eingesteckt und die Steckdose unter Spannung ist. Überprüfen Sie die Sicherung. Wenn die Umgebungstemperatur unter 10°C liegt, versetzen Sie das Gerät.

Wo finde ich Ersatzteile?

Ersatzteile sind über den Coolblue-Kundendienst erhältlich. Besuchen Sie www.coolblue.be/fr/service-client oder kontaktieren Sie sie mit der Modellnummer.

Wie entsorge ich diesen Kühlschrank?

Entsorgen Sie ihn nicht im Hausmüll. Bringen Sie ihn zu einem Recyclinghof oder kontaktieren Sie Ihre Gemeindeverwaltung. Das Kältemittel R600a und der Cyclopentan-Schaum sind entflammbar: verbrennen Sie sie nicht.

BEDIENUNGSANLEITUNG VPIBKK122 Veripart

DE Benutzerinformation 86

Kühlschrank

veripart

veripart

VPIBKK122

2. PRODUCTEIGENSCHAPPEN 11

3. INSTALLATIE 13

4.4 Energie besparen 20

1. REINIGING EN ONDERHOUD 21

2. STORINGEN OPLOSSEN 23

3. BUITEN GEBRUIK STELLEN 26

4. VEILIG AFVOEREN 27

VOORWOORD

Over dit document

2. PRODUCTEIGENSCHAPPEN

7. BUITEN GEBRUIK STELLEN

Z

EINBAU- KÜHLSCHRÄNKE

VPIBKK122

veripart

INHALTSVERZEICHNIS

VORWORT 88

1. SICHERHEIT 90

1.1 Sicherheitswarnungen und -vorschriften 90
1.2 Sicherheitsvorschrift: Installation 92
1.3 Sicherheitsvorschrift: Benutzung 94

2. PRODUKTEIGENSCHAFTEN 95

3. INSTALLATION 97

3.1 Die Öffnungsrichtung der Tür umkehren 99

4. BENUTZUNG 101

4.1 Das Bedienfeld 101
4.2 Temperatureinstellung 102
4.3 Tipps für den täglichen Gebrauch 103
4.3 Energie sparen 104

5. REINIGUNG UND WARTUNG 105

1. BEHEBUNG VON STÖRUNGEN 107
2. AUSSERBETRIEBNAHME 110
3. SICHERE ENTSORGUNG 111

VORWORT

Zu diesem Dokument

• Diese Gebrauchsanleitung enthält alle Informationen für den korrekten, effizienten und sicheren Gebrauch des Geräts.
• Diese Anleitung ist für den Endbenutzer und/oder Käufer dieses Geräts bestimmt.
• Achten Sie darauf, dass Sie die Anweisungen in dieser Anleitung vollständig gelesen und verstanden haben, bevor Sie das Gerät installieren oder verwenden. Bewahren Sie dieses Dokument für künftige Nachschlagezwecke auf, solange Sie das Gerät verwenden und/oder besitzen.
• Coolblue B.V. kann in keiner Weise für Sachschäden oder immaterielle Schäden haftbar gemacht werden, die Ihnen oder anderen Personen oder am Gerät oder Ihrem anderen Eigentum oder dem Eigentum anderer Personen durch die Nichtbeachtung der Anweisungen in dieser Anleitung entstehen.
• In den Warnhinweisen und Sicherheitsvorschriften in dieser Anleitung werden nicht alle möglichen Umstände und Situationen besprochen.
• Wenn Sie sich an unseren Kundenservice wenden, sollten Sie unbedingt die Modellnummer zur Hand haben. Diese Angabe finden Sie auf dem Typenschild oder auf der Vorderseite dieser Anleitung.

Ursprüngliche Anweisungen

Diese Gebrauchsanleitung wurde ursprünglich auf Niederländisch verfasst. Alle anderen Sprachen sind übersetzte Dokumente. Bei Übersetzungsfehlern ist die niederländische Version maßgeblich.

Verwendete Symbole

SYMBOL BESCHREIBUNG
GEFAHR!	Brandgefahr und/oder entzündliche Materialien.
WARNUNG!	Zeigt eine gefährliche Situation an, die Ihnen oder anderen Personen schwere immaterielle Schäden zufügen kann, wenn sie nicht vermieden wird.
! VORSICHT!	Zeigt eine gefährliche Situation an, die Ihnen oder anderen Personen leichte immaterielle Schäden zufügen kann, wenn sie nicht vermieden wird.
! ACHTUNG!	Weist auf eine Situation im Zusammenhang mit Sachschäden hin.
HINWEIS	Weist auf nützliche, ergänzende Informationen hin.

Urheberrecht

Die in dieser Gebrauchsanleitung abgebildeten Daten, darunter Texte, Fotos, Grafiken, Bildmarken, (Handels-)Namen und Logos, sind Eigentum der Coolblue B.V. und unterliegen dem Urheberrecht, dem Markenrecht und/oder anderen geistigen Eigentumsrechten, es sei denn, diese Daten gehören einem Dritten. Ohne vorherige schriftliche Zustimmung von Coolblue B.V. und/oder des Dritten, dem die Daten gehören, ist es nicht gestattet, den Inhalt der Gebrauchsanleitung ganz oder teilweise zu vervielfältigen, zu übertragen, zu verbreiten, zu speichern oder Dritten gegen Entgelt verfügbar zu machen.

HINWEIS

• Die neuste Version dieser Gebrauchsanleitung finden Sie auch online auf www.coolblue.de, wenn Sie nach der Artikelnummer suchen.

Kontaktdaten Veripart

Veripart ist eine eingetragene Marke von Coolblue B.V.

Den Kundenservice erreichen Sie über:

www.coolblue.de/kundendienst

1. SICHERHEIT

1.1 SICHERHEITSWARNUNGEN UND -VORSCHRIFTEN

WARNUNG!

• Halten Sie die Lüftungsöffnungen im Gehäuse des Geräts frei.
• Verwenden Sie keine mechanischen Geräte, Elektrogeräte (wie einen Haartrockner oder Heizofen) oder andere Mittel, um Ihren Kühlschrank abzutauen.
• Sorgen Sie dafür, dass beim Transport und der Installation des Geräts keine Komponenten des Kühlkreislaufs beschädigt werden. (Nur in dem Fall, dass der Kühlkreislauf frei zugänglich ist.)
• Stellen Sie keine Elektrogeräte (wie z. B. Eismaschinen) in die Lebensmittelfächer des Kühlschranks, es sei denn, die Geräte wurden ausdrücklich vom Hersteller für geeignet erklärt.
• Achten Sie bei der Aufstellung des Geräts darauf, dass das Netzkabel nicht festsitzt oder beschädigt ist.
• Verwenden Sie kein Verlängerungskabel und keinen Mehrfachstecker für dieses Gerät.

! VORSICHT!

• Verpackungen mit brennbaren Gasen oder Flüssigkeiten können bei niedrigen Temperaturen undicht sein; bewahren Sie daher keine entzündlichen Gase oder Flüssigkeiten im Gerät auf.
• Bewahren Sie keine Behälter mit entzündlichen Materialien, Treibgas oder explosiven Stoffen wie Sprühdosen, Nachfüllpatronen für Feuerlöscher usw. im Gerät auf.

• Wenn Sie die Bildung eines entzündlichen Gas-Luft-Gemisches bei einem Leck im Kühlkreislauf vermeiden möchten, müssen Sie die Größe des Raumes, in dem das Gerät steht, sowie die Menge des verwendeten Kältemittels berücksichtigen.

• Es ist für andere Personen als zugelassene Techniker gefährlich, Wartungs- oder Reparaturarbeiten auszuführen, bei denen Abdeckplatten entfernt werden. Um das Stromschlagrisiko zu vermeiden, dürfen Sie nicht versuchen, dieses Gerät selbst zu reparieren.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese beaufsichtigt werden oder in die sichere Bedienung des Geräts eingewiesen wurden und wenn ihnen die damit verbundenen Gefahren bekannt sind.

! ACHTUNG!

• Dieses Gerät ist nicht zum Einfrieren von Lebensmitteln geeignet.

• Dieses Gerät eignet sich für den Haushaltsgebrauch und ähnliche Anwendungen wie:

• Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen;

• Bauernhöfe und Gäste in Hotels, Motels, B&B und anderen Wohnumgebungen;
• Catering und vergleichbare Anwendungen (außer Einzelhandel).

- Es ist gefährlich, die Eigenschaften oder die Spezifikation des Geräts zu ändern oder zu versuchen, dieses Produkt in irgendeiner Weise anzupassen.

• Die vom Hersteller der Lebensmittel empfohlene Haltbarkeitsdauer muss beachtet werden.
- Ziehen Sie nie am Netzkabel, um den Stecker aus der Steckdose zu ziehen. Nehmen Sie den Stecker immer fest in die Hand und ziehen Sie ihn gerade aus der Steckdose.

1.2 SICHERHEITSVORSCHRIFT: INSTALLATION

GEFAHR!

Brandrisiko/entzündliche Materialien.

! VORSICHT!

• Das Gerät ist schwer. Seien Sie vorsichtig, wenn Sie das Gerät bewegen, und tragen Sie dabei Arbeitshandschuhe und geschlossenes Schuhwerk.
• Es ist für andere Personen als zugelassene Servicetechniker gefährlich, elektrische Komponenten (Stecker, Netzkabel, Kompressor usw.) zu warten oder Reparaturarbeiten auszuführen, bei denen Abdeckplatten entfernt werden. Um das Stromschlagrisiko zu vermeiden, dürfen Sie nicht versuchen, dieses Gerät selbst zu reparieren.

- Wenn Sie Beschädigungen am Gerät oder Kabel feststellen, schließen Sie das Gerät nicht an, sondern wenden Sie sich an die Kundendienstabteilung (siehe Kontaktdaten auf Seite 96).

- Das Netzkabel muss hinter dem Gerät befestigt werden und darf nicht freiliegen oder lose hängen.

- Sorgen Sie dafür, dass das Netzkabel des installierten Geräts immer gut zugänglich ist.

- Für dieses Gerät wird eine Standard-Steckdose von 220-240V 50Hz mit 2-poliger Erdung benötigt. Das Netzkabel dieses Geräts ist mit einem 2-poligen Stecker ausgestattet, der für Standardsteckdosen mit Erdung geeignet ist, um die Gefahr von Stromschlägen auf ein Mindestmaß zu beschränken.

- Bei der ersten Installation (oder nach dem Wechsel der Öffnungsrichtung der Tür) müssen Sie mindestens 4 Stunden warten, bevor Sie das Gerät ans Stromnetz anschließen. So kann das Öl zurück in den Kompressor fließen.

- Sorgen Sie dafür, dass Luft um das Gerät zirkulieren kann.

- Ziehen Sie den Stecker aus der Steckdose, bevor Sie irgendwelche Arbeiten am Gerät ausführen (zum Beispiel den Türanschlag wechseln).

- Bei falscher Verwendung des geerdeten Steckers kann es zu einem Stromschlag kommen.

- Dieses Gerät ist als Einbaukühlschrank geeignet.

- Dieses Gerät ist nicht für den Gebrauch mit einem Stromrichter geeignet.

- Installieren Sie das Gerät nicht in der Nähe von Heizkörpern, Herden, Öfen oder Kochplatten.

• Die korrekte Funktion des Geräts kann nur garantiert werden, wenn der angegebene Temperaturbereich eingehalten wird. Wenn infolge einer anderen Installation die Anforderungen an die korrekte Lüftung nicht erfüllt werden, funktioniert das Gerät zwar richtig, doch kann der Energieverbrauch leicht ansteigen.
• Installieren Sie das Gerät nicht an einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist.
• Installieren Sie das Gerät nicht in Räumen, die zu feucht oder zu kalt sind.
• Setzen Sie das Gerät keinem Regen aus.
• Das Gesamtvolumen des Raumes, in dem das Gerät installiert wird, geteilt durch die Kältemittelmenge des Geräts darf nicht weniger als 8 g/m³ betragen. Die im Gerät enthaltene Kältemittelmenge finden Sie auf dem Typenschild.
  • Die mit diesem Gerät gelieferte Lampe ist nur für den Einsatz in diesem Gerät und nicht für andere Anwendungen bestimmt.
• Das Gerät funktioniert möglicherweise nicht optimal, wenn es während eines längeren Zeitraums an einem Ort steht, an dem die Umgebungstemperatur unter dem Mindestwert oder über dem Höchstwert des Temperaturbereichs, für den das Gerät ausgelegt ist, liegt. Lesen Sie dazu die untenstehende Tabelle „Klimaklasse“.

Klimaklasse

Die Angaben zur Klimaklasse des Geräts sind auf dem Typenschild zu finden. Die Klimaklasse gibt an, bei welcher Umgebungstemperatur (oder Raumtemperatur) das Gerät optimal (korrekt) funktioniert. Diese Art von Kühlschrank hat die Klimaklasse SN, N, ST & T.

KLIMAKLASSE ZULÄSSIGE UMGEBUNGSTEMPERATUR
SN Von +10 °C bis +32 °C
N Von +16°C bis +32 °C
ST	Von +16°C bis +38°C
T	Von +16°C bis +43°C

1.3 SICHERHEITSVORSCHRIFT: BENUTZUNG

! VORSICHT!

Beachten Sie die folgenden Anweisungen, um eine Kontamination von Lebensmitteln zu vermeiden:

• Wenn die Tür länger geöffnet bleibt, kann die Temperatur in den Fächern des Geräts beträchtlich ansteigen.
• Reinigen Sie die Oberflächen, die mit Lebensmitteln in Berührung kommen können, und die zugänglichen Ableitungssysteme regelmäßig.
• Bewahren Sie rohes Fleisch und rohen Fisch in geeigneten Behältern im Gerät auf, so dass sie nicht mit anderen Lebensmitteln in Kontakt kommen oder auf andere Lebensmittel tropfen.
• Wenn das Gerät mehrere Monate nicht verwendet wird, schalten Sie es zuerst aus (Drücken Sie die Adjust-Taste für 5 Sekunden), ziehen Sie den Netzstecker aus der Steckdose, reinigen und trocknen Sie das Gerät und lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.

2. PRODUKTEIGENSCHAFTEN

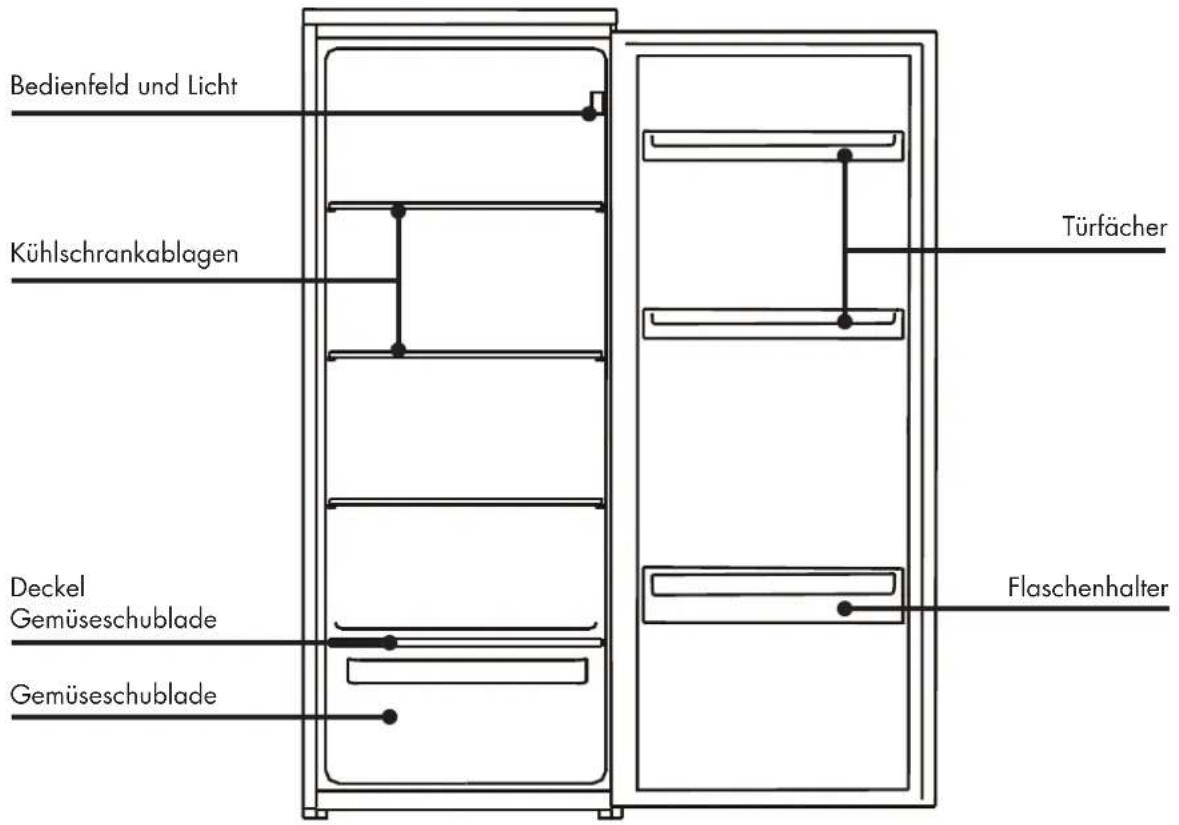

Bedienfeld und Licht Kühlschrankablagen Deckel Gemüseschublade Gemüseschublade Türfächer Flaschenhalter

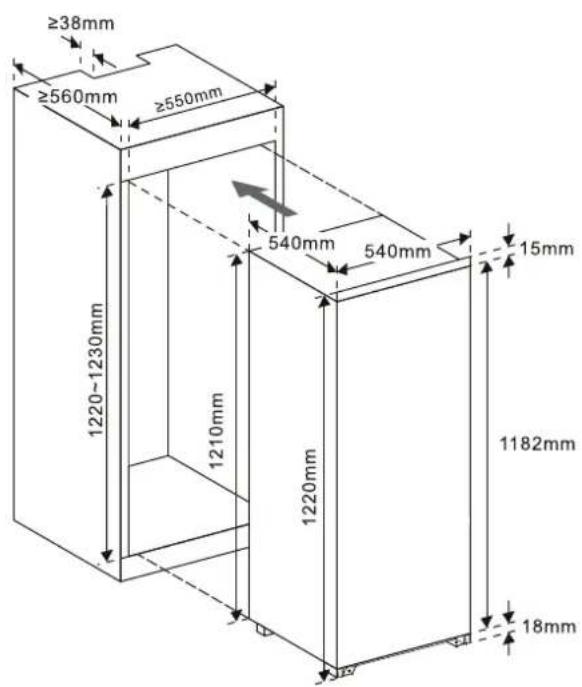

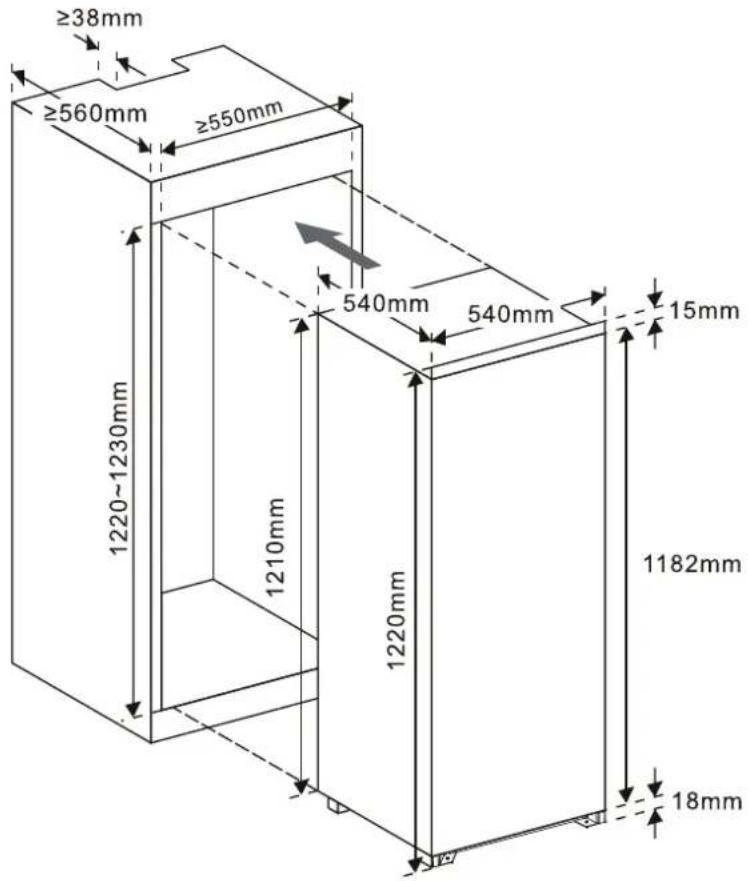

• Abbildung 1. Platzbedarf im Gehäuse • Abbildung 2: Hintere Belüftung

Abbildung 1 und Abbildung 2 veranschaulichen den für das Gerät benötigten Platz.

Enthält kein Freon

Das Kältemittel (R600a) ohne Freon sowie der für das Gerät verwendete umweltfreundliche Isolierschaum (Cyclopentan) greifen die Ozonschicht nicht an und haben äußerst geringen Einfluss auf die Erderwärmung.

Gewährleistung

Auf dieses Gerät wird eine 2-jährige Garantie ab dem Kaufdatum gewährt. Weitere Informationen zu den Garantiebedingungen finden Sie auf www.coolblue.de/kundendienst. In jedem Fall müssen Sie über den Kaufbeleg mit Kauf- und/oder Lieferdatum verfügen, um die Garantie in Anspruch nehmen zu können.

Ersatzteile

Ersatzteile für dieses Gerät sind erhältlich. Für Bestellungen oder weitere Informationen besuchen Sie bitte www.coolblue.de/kundendienst.

Technische Daten und Energielabel

Die technischen Daten stehen auf dem Typenschild an der Innenseite des Geräts sowie auf dem Energielabel (beides auch auf Seite 2 gedruckt). Der QR-Code auf dem Energielabel, das mit dem Gerät geliefert wird, enthält einen Weblink zu den Informationen über die Leistung des Geräts in der EU-EPREL-Datenbank. Bewahren Sie das Energielabel als Referenz zusammen mit der Gebrauchsanleitung und allen anderen Dokumenten, die mit diesem Gerät geliefert werden, auf. Dieselben Informationen können Sie auch in der EPREL-Datenbank über den Link https://eprel.ec.europa.eu finden, wo Sie die Modellbezeichnung und die Produktnummer eingeben müssen, die Sie auf dem Typenschild des Geräts finden.

Detaillierte Informationen zum Energielabel finden Sie auf www.theenergylabel.eu.

KONTAKTDATEN VERIPART
Adresse	Weena 664, 3012 CN, Rotterdam
Website www.coolblue.de/kundendienst

3. INSTALLATION

Lesen Sie vor der Installation des Kühlschranks genau die Sicherheitsinformationen (Kapitel 1) und den separat mitgelieferten Installationsleitfaden.

1. Auspacken

Entfernen Sie die Verpackungsmaterialien und entsorgen Sie diese auf angemessene Weise. Überprüfen Sie ob das Gerät nicht beschädigt ist. Schließen Sie das Gerät nicht an, wenn es beschädigt ist. Melden Sie dem Verkäufer mögliche Schäden sofort über den Kundendienst. Bewahren Sie in diesem Fall die Verpackung auf.

2. Installationsanleitung

Bitte lesen Sie die Installationsanleitung vor der Installation des Geräts sorgfältig durch

3. Warten

Warten Sie 4 Stunden, bevor Sie das Gerät anschließen; so kann das Öl zurück zum Kompressor fließen.

4. Reinigen

Reinigen Sie vor der ersten Benutzung das Innere und alle internen Zubehörteile mit lauwarmem Wasser und etwas neutralem Reinigungsmittel, um den typischen Geruch eines brandneuen Geräts zu entfernen. Trocknen Sie alles sorgfältig. Verwenden Sie keine Lösungsmittel oder Scheuerpulver, da diese die Beschichtung beschädigen.

5. Standort

Der Aufstellort des Geräts muss gut belüftet sein, und die Luft darf nicht zu warm sein. Stellen Sie das Gerät nicht in Nähe einer Wärmequelle wie einem Herd oder Heizkessel auf und sorgen Sie dafür, dass es keiner direkten Sonneneinstrahlung ausgesetzt ist, sodass die Kühlwirkung sichergestellt ist und Sie beim Energieverbrauch sparen. Stellen Sie das Gerät nicht an eine feuchte Stelle, sodass es nicht rosten kann und kein Leckstrom auftritt.

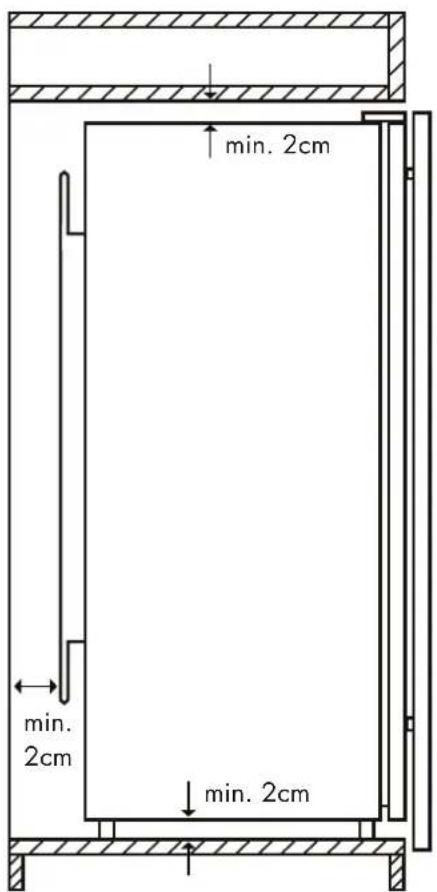

6. Platz zur Wärmeableitung

Während des Betriebs gibt das Gerät Wärme an die Umgebung ab. Deshalb sind mindestens 2 cm Freiraum an der Oberseite, mindestens 2 cm an beiden Seiten und mindestens 2 cm auf der Rückseite des Kühlschranks vorzusehen (siehe auch Seite 95).

7. Aufstellen des Geräts

• Dieses Gerät ist nur zur Verwendung als Einbaukühlschrank geeignet.
• Bevor Sie das Netzkabel mit der Steckdose verbinden, überprüfen Sie, ob die Spannung und Frequenz des Typenschilds mit Ihrem Stromnetz übereinstimmen. Das Gerät muss geerdet sein. Das Netzkabel wird dazu mit einem Kontakt geliefert. Wenn die Steckdose nicht geerdet ist, schließen Sie das Gerät gemäß den aktuellen Vorschriften an eine separate Erdung an und ziehen Sie einen qualifi zierten Elektriker zu Rate.

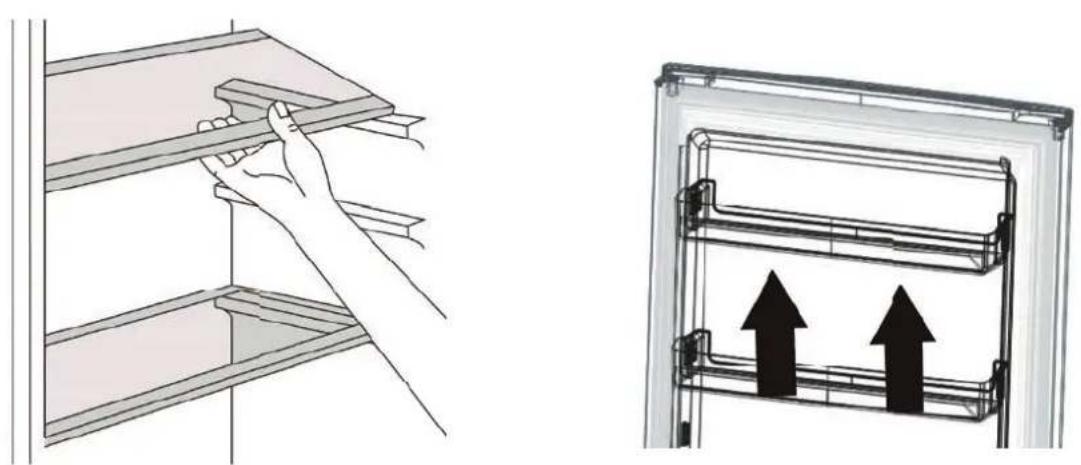

8. Montage von Zubehör

- Verstellbare Ablagen

Die Wände des Geräts sind mit einer Reihe von Führungsprofi len ausgestattet, sodass die Ablagen wunschgemäß angeordnet werden können.

- Einbau der Türfächer

Um Lebensmittel unterschiedlicher Größe zu lagern, können die Türfächer auf unterschiedliche Höhen gestellt werden. Gehen Sie dazu wie folgt vor: Ziehen Sie das Fach langsam in Pfeilrichtung, bis es sich löst, und setzen Sie es an der gewünschten Stelle wieder ein.

3.1 DIE ÖFFNUNGSRICHTUNG DER TÜR UMKEHREN

Um die Tür zu entfernen, muss das Gerät nach hinten geneigt werden. Wir empfehlen, dies zu zweit zu erledigen. Lassen Sie das Gerät auf einem stabilen Untergrund stehen, damit es nicht wegrutscht, während Sie den Türanschlag wechseln.

Bewahren Sie alle entfernten Teile auf, um die Tür später wieder zu befestigen.

Legen Sie das Gerät nicht fl ach hin. Dies könnte das Kühlsystem beschädigen. Wenn das Gerät geneigt werden muss, warten Sie 4 Stunden, bevor Sie das Gerät anschließen. So kann das Öl zurück zum Kompressor fl ießen.

Benötigtes Werkzeug:

• Kreuzschlitzschraubendreher

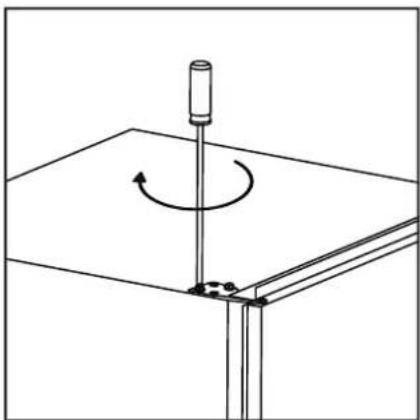

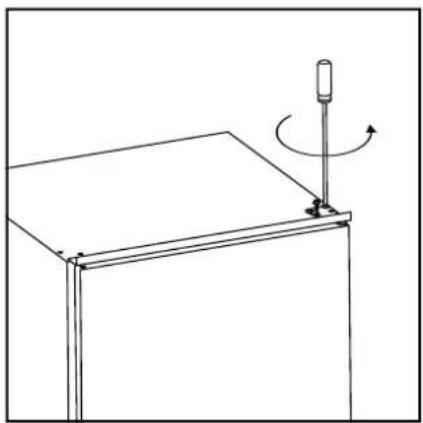

1. Das obere Scharnier losschrauben. Anschließend die Tür aus dem Scharnier heben und auf eine weiche Unterlage legen, um Kratzer zu vermeiden.

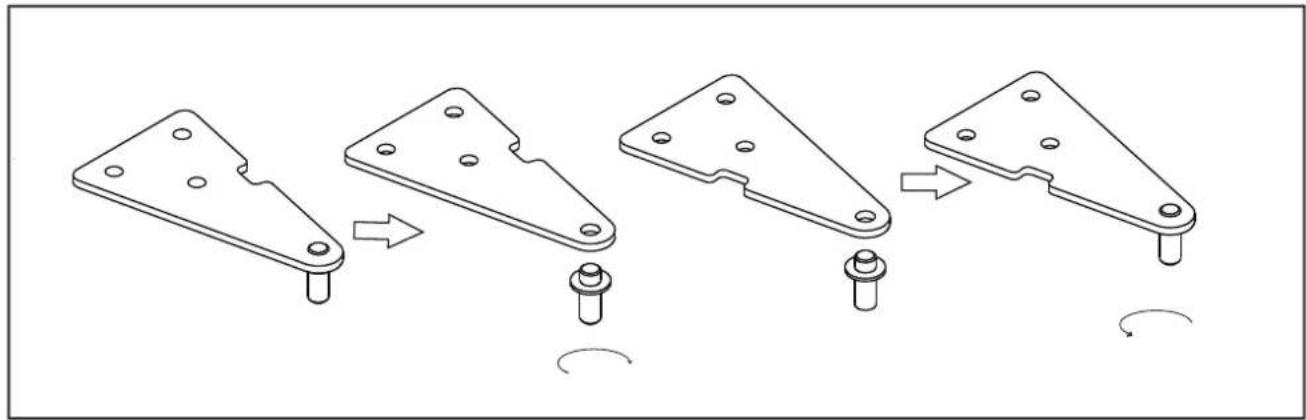

2. Den unteren Scharnierstift von der rechten zur linken Seite versetzen.

1. Den oberen Scharnierstift aus dem Scharnier herausschrauben. Anschließend das Scharnier umdrehen und den Scharnierstift wieder hineinschrauben.

1. Die Tür montieren und anschließend das obere Scharnier auf der linken Seite befestigen. Sicherstellen, dass die Tür horizontal und vertikal ausgerichtet ist, so dass die Gummi-Türdichtungen an allen Seiten gut aneinander anschließen, bevor das obere Scharnier befestigt wird. Bei Bedarf einen Schraubenschlüssel verwenden, um das Scharnier zu befestigen.

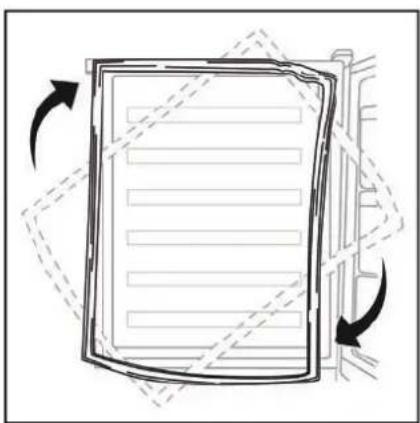

1. Die Türdichtungen entfernen, umdrehen und wieder befestigen.

Lesen Sie bitte die Sicherheitsinformationen (Kapitel 1) genau durch, bevor Sie den Kühlschrank in Betrieb nehmen.

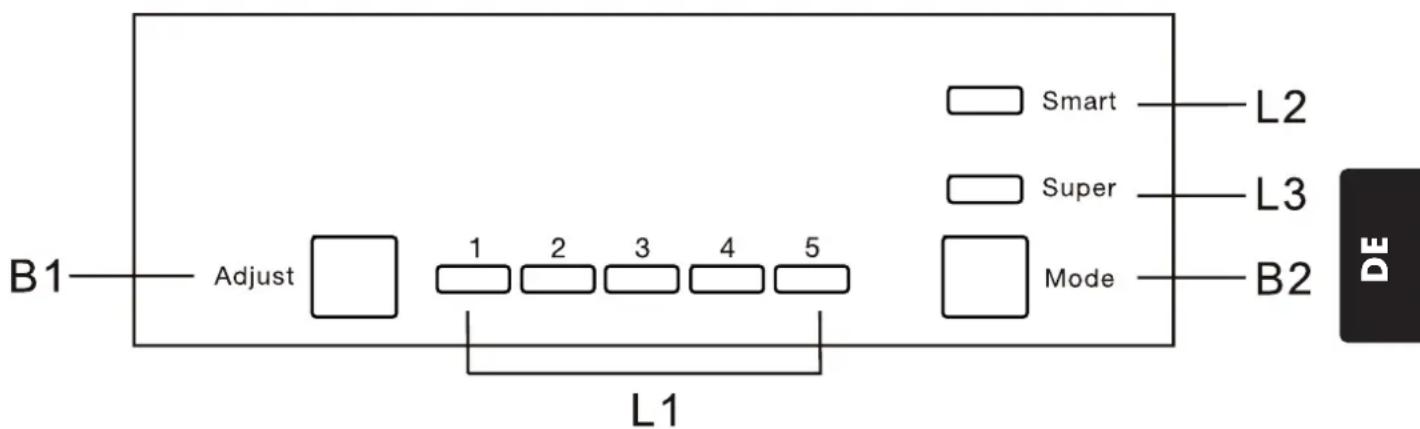

4.1 DAS BEDIENFELD
    note right of B1: Adjust
    note left of L1: Smart
    note right of L2: L2
    note right of L3: L3
    note right of B2: B2

Tasten

• B1: Diese Taste drücken, um die Temperatur des Gefrierfachs in Stufen von 1, 2, 3, 4 bis 5 einzustellen.
  •B2: Diese Taste drücken, um den Modus einzustellen: Smart, Super und Benutzereinstellungen

Leuchten

•L1: Einstellung des Gefrierfachs.
•L2: Licht leuchtet, sobald der Smart-Modus ausgewählt ist.
•L3: Licht leuchtet, sobald der Super-Modus ausgewählt ist

4.2 TEMPERATUREINSTELLUNG

1. Die Modus-Taste (B2) drücken und die Benutzereinstellung auswählen.
2. Die Adjust-Taste (B1) drücken, um die Temperatur des Kühlschranks anzupassen. Eine niedrigere Stufe bedeutet eine niedrigere Temperatur.
3. Dieser Kühlschrank eignet sich nicht zum Einfrieren von Lebensmitteln.

Smart-modus

Die Modus-Taste (B2) drücken und den Smart-Modus auswählen. Das Gerät funktioniert automatisch entsprechend der Umgebungstemperatur rund um das Gerät.

Super-modus

Die Modus-Taste (B2) drücken und den Super-Modus auswählen. Das Gerät läuft, um das Kühlschrank so stark wie möglich abzukühlen. Nach 54 Stunden wird die ursprüngliche Temperatur automatisch wieder eingestellt.

Ausschalten des Geräts

Die Adjust-Taste (B1) 5 Sekunden lang gedrückt halten und das Gerät schaltet sich aus. Nochmals 5 Sekunden auf diese Taste drücken, um das Gerät einzuschalten.

Türalarm

Der Alarm wird ausgelöst, wenn die Tür 90 Sekunden offen bleibt. Er stoppt, wenn die Tür geschlossen wird.

Umgebungstemperatur

Die Innentemperatur des Geräts kann je nach Umgebungstemperatur, der Menge der eingelagerten Produkte und der Häufigkeit, mit der die Tür geöffnet wird, schwanken.

Unter normalen Betriebsbedingungen wird empfohlen, die Temperatur auf 3 bis 4 einzustellen. Im Sommer empfiehlt es sich, die Temperatur bei hohen Umgebungstemperaturen auf 4 bis 5 einzustellen.

Im Winter empfiehlt es sich, das Gerät bei niedrigen Umgebungstemperaturen auf 2 bis 3 einzustellen.

4.3 TIPPS FÜR DEN TÄGLICHEN GEBRAUCH Fächer

• Durch die Zirkulation der kalten Luft im Gerät ist die Temperatur in jedem Teil des Geräts unterschiedlich. Daher müssen verschiedene Arten von Lebensmitteln an verschiedenen Stellen abgelegt werden.
• Legen Sie die Lebensmittel nicht dicht beieinander, da dies die Luftzirkulation behindert;
• Legen Sie die verschiedenen Lebensmittel gemäß der nachstehenden Tabelle in verschiedene Fächer

KÜHLFÄCHER ART LEBENSMITTEL
Türfächer im Kühlbereich	Lebensmittel mit natürlichen Konservierungsstoffen wie Marmelade, Saft, Getränke, Gewürze.Bewahren Sie hier keine eingeschränkt haltbaren Produkte auf.
Gemüseschublade	Legen Sie Obst, Kräuter und Gemüse separat in das Gemüsefach.Legen Sie keine Bananen, Zwiebeln, Kartoffeln oder Knoblauch in den Kühlschrank.
Kühlschrankablage - Mitte	Milchprodukte, Eier.
Kühlschrankablage - oben	Lebensmittel, die keine Zubereitung erfordern, wie Fertiggerichte, feine Fleischwaren, Reste.

Kühlen von Lebensmitteln

• Beachten Sie immer das Haltbarkeitsdatum der Produkte, um zu wissen, wie lange sie aufbewahrt werden können.
• Verpacken Sie ein Lebensmittel in wiederverschließbaren Kunststoffbeuteln, vor allem, wenn es einen starken Geschmack hat, und legen Sie es auf die Glasablage über der Gemüseschublade. Bewahren Sie das Lebensmittel höchstens ein oder zwei Tage auf diese Weise auf.
• Bewahren Sie rohes Fleisch und Fisch in geeigneten Lebensmittelbehältern im Kühlschrank auf, damit sie nicht mit anderen Lebensmitteln in Kontakt kommen oder auf andere Lebensmittel tropfen.
• Stellen Sie keine warmen Lebensmittel oder heiße Kunststoffteile in das Gerät. Sorgen Sie dafür, dass Lebensmittel auf Zimmertemperatur abgekühlt sind, bevor Sie sie in das Gerät stellen.

• Gekochte Lebensmittel, die ausreichend abgekühlt sind, müssen abgedeckt werden und können anschließend auf eine beliebige Ablage gelegt werden.

• Sie sollten Lebensmittel, die viel Wasser enthalten, nicht zu nah an die Rückwand des Kühlschranks stellen, um ein Anfrieren an der Innenwand zu verhindern.

• Sie können Lebensmittel am besten reinigen und abtrocknen, bevor Sie diese im Gerät aufbewahren. Es wird empfohlen die Lebensmittel in einer geschlossenen Verpackung im Gerät aufzubewahren. So vermeiden Sie die Verdunstung von Wasser, wodurch Gemüse und Obst frisch bleiben und außerdem keine Gerüche entstehen.

4.3 ENERGIE SPAREN

• Der effizienteste Einsatz von Energie ist sichergestellt, wenn die Schubladen sich im unteren Teil des Geräts befinden und die Ablagen gleichmäßig verteilt sind. Die Position der Türfächer hat keinen Einfluss auf den Energieverbrauch.
• Öffnen Sie die Tür nicht öfter als notwendig und lassen Sie sie nicht offenstehen.
• Stellen Sie keine zu hohe Temperatur ein, um Energie zu sparen, außer wenn dies aufgrund der Eigenschaften der Lebensmittel erforderlich ist.
• Wenn die Umgebungstemperatur hoch ist, die Temperaturregelung auf eine niedrige Temperatur eingestellt ist und das Gerät vollständig gefüllt ist, bleibt der Kompressor möglicherweise kontinuierlich eingeschaltet, wodurch Eis auf dem Verdampfer entsteht. Stellen Sie in diesem Fall die Temperaturregelung auf eine höhere Temperatur ein, um ein automatisches Abtauen zu ermöglichen und so Energie zu sparen.
• Sorgen Sie für eine gute Lüftung. Decken Sie die Lüftungsgitter oder -löcher nicht ab.
• Ersetzen Sie rechtzeitig die Türdichtung, um ein mangelhaftes Schließen der Tür zu verhindern.

ACHTUNG!

• Die Aufbewahrungsempfehlungen des Herstellers sind strikt einzuhalten. Beachten Sie die entsprechenden Anweisungen.
• Halten Sie die Tür nicht zu lange offen, da dies einen starken Temperaturanstieg in den Fächern des Geräts verursachen kann.

5. REINIGUNG UND WARTUNG

Lesen Sie die Sicherheitsinformationen (Kapitel 1) genau durch, bevor Sie das Gerät reinigen.

Aus Hygienegründen ist die Innenseite des Geräts einschließlich des Zubehörs regelmäßig zu reinigen.

! VORSICHT!

• Ziehen Sie vor der Reinigung zuerst den Netzstecker.
• Berühren Sie den Stecker nie mit nassen oder feuchten Händen - es besteht ein Stromschlag- und Verletzungsrisiko!
• Gießen Sie kein Wasser direkt auf das Gerät, um Rost, Leckstrom und Unfälle zu vermeiden.
• Führen Sie Ihre Hände nicht unter den Kühlschrank, da die scharfen Metallkanten Schrammen verursachen können.
• Verwenden Sie zur Reinigung des Geräts keinen Wasserstrahl und keinen Dampf.
• Um Schäden zu vermeiden, sollten Sie keine harte Bürste, Stahlbürste, Reinigungsmittel, Waschpulver, alkalische Reinigungsmittel, Benzol, Benzin, Säuren, Chlor, Scheuerpulver, heißes Wasser oder andere ätzende oder lösliche Stoffe verwenden, um die Oberfläche des Kühlschranks, die Türdichtung, dekorative Kunststoffteile usw. zu reinigen.
• Verwenden Sie keine mechanischen Geräte, Elektrogeräte (wie einen Haartrockner oder Heizofen) oder andere Mittel, um Ihren Kühlschrank abzutauen.

! ACHTUNG!

- Die stromführenden Teile des Geräts dürfen nur mit einem trockenen Tuch abgewischt werden.

Reinigung der Innen und Außenseite

• Lebensmittelreste im Gerät können einen schlechten Geruch verursachen. Daher muss das Gerät regelmäßig gereinigt werden. Das Fach für frische Lebensmittel sollte vorzugsweise monatlich gereinigt werden.
• Entfernen Sie alle Einlegeböden, das Obst- und Gemüsefach, die Flaschenhalter, die Abdeckplatte, Schubladen usw. und reinigen Sie diese mit einem weichen Tuch oder Schwamm mit warmem Wasser oder einem neutralen Reinigungsmittel.
• Wenn Sie Reinigungsmittel verwenden, benutzen Sie ein weiches Tuch oder einen Schwamm und wischen Sie die Teile danach trocken.
• Entfernen Sie regelmäßig Staubablagerungen an der Hinterplatte und den Seitenplatten des Geräts. Verwenden Sie hierfür ein trockenes Tuch (kein Wasser).
• Wenn das Gerät mehrere Monate nicht verwendet wird, schalten Sie es zuerst aus (Drücken Sie die Adjust-Taste für 5 Sekunden), ziehen Sie den Netzstecker aus der Steckdose, reinigen und trocknen Sie das Gerät und lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.

6. BEHEBUNG VON STÖRUNGEN

Einige Probleme können Sie einfach mithilfe der folgenden Tabelle selbst beheben.

Achtung!

• Bevor Sie das Problem beheben, müssen Sie die Stromzufuhr ausschalten.
• Falls die nachfolgenden Beschreibungen Ihr Problem nicht lösen, wenden Sie sich bitte an unseren Kundenservice:

www.coolblue.de/kundendienst

- Nur ein qualifizierter Elektriker oder eine befugte Person darf Störungen, die nicht in dieser Gebrauchsanleitung aufgeführt sind, beheben.

Von unbefugten Personen ausgeführte Reparaturen können ernsthafte Verletzungen und/oder schwere Sachschäden verursachen.

PROBLEM MÖGLICHE URSACHE LÖSUNGEN

Das Gerät kühlt gar nicht	- Thermostat ist aus.- Der Netzstecker ist nicht richtig eingesteckt.- Es liegt keine Spannung an der Steckdose an.- Die Sicherung ist gesprungen oder defekt.- Das Gerät ist an einem Ort installiert, an dem die Umgebungstemperatur unter 10°C liegt, wie dem Balkon, der Garage oder einem Lagerraum.	- 5 Sekunden lang auf die Adjust-Taste drücken, um das Gerät einzuschalten.- Stecken Sie den Netzstecker ordentlich in die Steckdose.- Öffnen Sie die Tür und kontrollieren Sie, ob die Lampe leuchtet. Ist die Lampe aus, liegt möglicherweise keine Spannung an der Steckdose an. Lassen Sie die Steckdose von einem Elektriker reparieren.- Prüfen Sie die Sicherung und tauschen Sie sie gegebenenfalls aus.- Installieren Sie das Gerät an einem geschützten Ort, an dem die Umgebungstemperatur über 10°C liegt. Wenn das Gerät in einem Raum mit zu niedriger Temperatur installiert ist, kann das interne Kühlsystem nicht korrekt funktionieren.
Ungewöhnliche Geräusche	- Das Gerät steht nicht stabil/ waagerecht.- Das Gerät hat Kontakt mit der Wand oder anderen Gegenständen.	- Richten Sie die Stellfüße des Geräts neu aus.- Stellen Sie das Gerät leicht um.
PROBLEM MÖGLICHE URSACHE LÖSUNGEN
Tür lässt sich nicht leicht öffnen.	- Sie haben versucht, die Tür nach dem Schließen sofort wieder zu öffnen.	- Warten Sie ein paar Sekunden zwischen Schließen und erneutem Öffnen der Tür.
Wasser läuft an der Rückseite des Geräts hinunter	- Während des automatischen Abtauprozesses taut der Reif an der Rückwand ab.	- Wischen Sie das Wasser mit einem weichen Tuch ab.
Wasser läuft im Gerät	- Produkte verhindern, dass das Wasser in den Auffangbehälter läuft.- Der Wasserablauf ist verstopft.	- Sorgen Sie dafür, dass die Produkte die Rückwand nicht berühren.- Reinigen Sie den Wasserablauf.
Es befindet sich zu viel Kondenswasser an der Rückwand des Geräts.	- Die Tür wird zu oft geöffnet.- Die Tür ist nicht vollständig geschlossen.- Die aufbewahrten Lebensmittel waren nicht eingepackt.	- Öffnen Sie die Tür nur, wenn es notwendig ist.- Sorgen Sie dafür, dass die Tür vollständig geschlossen ist.- Verpacken Sie Lebensmittel in geeignetem Material, bevor Sie sie in den Kühlschrank legen.
Die Temperatur im Gerät ist zu niedrig/hoch.	- Die Temperatur ist nicht richtig eingestellt.- Die Tür ist nicht richtig geschlossen.- Die Temperatur der Lebensmittel im Kühlschrank ist zu hoch.- Es werden viele Produkte gleichzeitig aufbewahrt.- Die Tür wird zu oft geöffnet.	- Stellen Sie eine höhere/niedrigere Temperatur ein.- Überprüfen Sie, ob etwas das Schließen der Tür behindert. Entfernen oder verschieben Sie mögliche Hindernisse.- Lassen Sie die Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in den Kühlschrank legen.- Bewahren Sie weniger Produkte gleichzeitig auf.- Öffnen Sie die Tür nur, wenn es notwendig ist.
Schlechte Kühlleistung	- Es wurde warmes Essen in das Gerät gestellt.- Die Tür schließt nicht richtig dicht.- Das Gerät steht direkt im Sonnenlicht oder in Nähe eines Herds oder Ofens.- Das Gerät ist in einen Schrank mit wenig Platz drumherum eingebaut.- Die Temperatur im Gerät ist zu hoch eingestellt.	- Lassen Sie warme Lebensmittel abkühlen, bevor Sie sie in das Gerät legen.- Kontrollieren Sie die Tür und die Türgummis und prüfen Sie, ob die Tür irgendwie blockiert wird.- Stellen Sie das Gerät weiter weg von der Wärmequelle.- Sorgen Sie für ausreichenden Abstand, um eine gute Lüftung zu gewährleisten.- Stellen Sie die geeignete Temperatur ein.
SeltsamerGeruch imKühlschrank	- Es befinden sich verdorbeneLebensmittel im Kühlschrank.- Das Gerät ist nicht sauber.- Es befinden sich stark duftendeLebensmittel im Gerät.	- Werfen Sie verdorbeneLebensmittel weg.- Reinigen Sie das Gerät.- Packen Sie stark duftendeLebensmittel ein.
Zu starke Reif-und Eisbildung.	- Die Tür ist nicht richtig geschlossen.- Die Türdichtung ist verformt oderverschmutzt.- Die Produkte sind nicht richtigverpackt.- Die Temperatur ist falsch eingestellt.- Das Gerät ist vollständig befülltund auf die niedrigste Temperatureingestellt.- Die eingestellte Temperatur imGerät ist zu niedrig und dieUmgebungstemperatur zu hoch.	- Überprüfen Sie, ob etwas dasSchließen der Tür behindert.Entfernen oder verschieben Siemögliche Hindernisse.- Deswegen schließt sich dieKühlschranktür nicht richtig.Reinigen Sie die Dichtung undbeseitigen Sie die Verformung.Ersetzen Sie ggf. die Dichtung,wenden Sie sich hierfür bitte anden Kundendienst- Packen Sie die Produkte besserein.- Siehe Kapitel 4.- Stellen Sie eine höhereTemperatur ein. Siehe Kapitel 4.- Stellen Sie eine höhereTemperatur ein. Siehe Kapitel 4.
Der Kompressorarbeitet imDauerbetrieb.	- Die Temperatur ist falsch eingestellt.- Es wurden viele Produkte gleichzeitigin den Kühlschrank gelegt.- Die Raumtemperatur ist zu hoch.- Die Lebensmittel, die in das Gerätgelegt wurden, waren zu warm.- Die Tür ist nicht richtig geschlossen.	- Siehe Kapitel 4.- Warten Sie ein paar Stunden undüberprüfen Sie dann erneut dieTemperatur.- Siehe Kapitel 4.- Lassen Sie die Lebensmittel aufRaumtemperatur abkühlen, bevorSie sie in den Kühlschrank legen.- Siehe vorige Rubrik.
Die Lampefunktioniertnicht.	- Das Lämpchen ist kaputt.- Das Lämpchen befindet sich imStandby-Modus.	- Kontaktieren Sie unserenKundenservice (oder besuchenSie den nächstgelegenenCoolblue Shop).- Schließen und öffnen Sie die Tür.
Es befindet sichWasser aufdem Boden.	- Der Tauwasserablauf ist nicht andie Verdampferschale oberhalb desKompressors angeschlossen.	- Befestigen Sie denTauwasserablauf an derVerdampferschale.

7. AUSSERBETRIEBNAHME

Abschalten und Lagern

Wenn das Gerät mehrere Monate nicht benutzt wird, schalten Sie es zunächst aus (Drücken Sie die Adjust-Taste für 5 Sekunden) und ziehen Sie den Netzstecker.

• Stellen Sie sicher, dass das Gerät vollständig abgetaut ist.
• Reinigen Sie die Innenseite gründlich und wischen Sie alles sorgfältig mit einem weichen Tuch trocken. Um Geruchs- und Schimmelbildung zu vermeiden, lassen Sie die Tür einen Spalt weit geöffnet und blockieren Sie die Tür.
• Reinigen Sie die Rille in der Türdichtung mit Wasser und Seife und wischen Sie sie vorsichtig mit einem weichen Tuch trocken.
• Verwenden Sie zur Reinigung des Geräts keine harte Bürste, Stahlbürste, Reinigungsmittel, Waschpulver, alkalische Reinigungsmittel, Benzol, Benzin, Säuren, heißes Wasser und andere ätzende oder lösliche Stoffe.
• Bewahren Sie das gereinigte Gerät an einem trockenen, gut belüfteten Ort fern von jeder Wärmequelle auf. Sorgen Sie dafür, dass das Gerät auf einem ebenen Untergrund steht und legen Sie keine schweren Gegenstände darauf.
• Das gelagerte Gerät muss für spielende Kinder unzugänglich sein.

8. SICHERE ENTSORGUNG

! VORSICHT!

Abfallentsorgung

• Das Kältemittel und der Cyclopentanschaum, die für das Gerät verwendet werden, sind entflammbar. Wenn das Gerät entsorgt wird, muss es von Brandherden ferngehalten und von einem qualifizierten Entsorgungsbetrieb abgeholt oder dort abgegeben werden.
• Das Gerät darf unter keinen Umständen verbrannt werden, um Umweltschäden und andere Schäden zu vermeiden.
• In diesem Gerät wird R-600a als Kältemittel verwendet. Wenden Sie sich daher in Bezug auf die sichere Entsorgung des Geräts bitte an die lokalen Behörden.

Die in diesem Gerät verwendeten Materialien, die mit dem Symbol gekennzeichnet sind, sind recycelbar.

Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht in den Hausmüll gegeben werden darf. Um Umweltschäden oder Gesundheitsschäden infolge einer unkontrollierten Abfallentsorgung zu vermeiden, müssen Abfälle verantwortungsvoll entsorgt werden, damit Rohstoffe nachhaltig wiederverwendet werden können. Wenn Sie das gebrauchte Produkt entsorgen möchten, nutzen Sie die vorhandenen Sammelsysteme oder kontaktieren Sie das Geschäft, in dem Sie das Produkt erworben haben. Dort wird das Produkt umweltgerecht recycelt.

• Alte Kühlgeräte sind noch wertvoll. Eine verantwortungsbewusste Entsorgung ermöglicht das Recycling wertvoller Rohstoffe. Natürlich gehört das Gerät nicht in den Hausmüll/Restmüll, sondern muss bei Ihrem kommunalen Wertstoffhof abgegeben oder von Ihrem lokalen Abfallentsorgungsunternehmen abgeholt werden.
• Die in Ihrem Gerät verwendeten Kältemittel und Dämmstoffe erfordern besondere Sorgfalt. Sorgen Sie beim Abtransport dafür, dass die Leitungen an der Rückseite des Geräts nicht beschädigt werden.
• Vermeiden Sie Beschädigungen der Kühleinheit, insbesondere des Wärmetauschers.
• Informationen zu den Möglichkeiten einer korrekten Entsorgung von Altgeräten und Verpackungen erhalten Sie bei Ihrem örtlichen Abfallentsorgungsunternehmen.

DE Installationsanleitung 26

Einbaukühlschränke

veripart

VOORWOORD

Z

Over dit document

INSTALLATIONSANLEITUNG EINBAU KÜHLSCHRÄNKE

VPIBKK122 - VPIBKV122

VORWORT

Zu diesem Dokument

• Diese Gebrauchsanleitung enthält alle Informationen für den korrekten, effizienten und sicheren Gebrauch des Geräts.
• Diese Anleitung ist für den Endbenutzer und/oder Käufer dieses Geräts bestimmt.
• Achten Sie darauf, dass Sie die Anweisungen in dieser Anleitung vollständig gelesen und verstanden haben, bevor Sie das Gerät installieren oder verwenden. Bewahren Sie dieses Dokument für künftige Nachschlagezwecke auf, solange Sie das Gerät verwenden und/oder besitzen.
• Coolblue B.V. kann in keiner Weise für Sachschäden oder immaterielle Schäden haftbar gemacht werden, die Ihnen oder anderen Personen oder am Gerät oder Ihrem anderen Eigentum oder dem Eigentum anderer Personen durch die Nichtbeachtung der Anweisungen in dieser Anleitung entstehen.
• In den Warnhinweisen und Sicherheitsvorschriften in dieser Anleitung werden nicht alle möglichen Umstände und Situationen besprochen.
• Wenn Sie sich an unseren Kundenservice wenden, sollten Sie unbedingt die Modellnummer zur Hand haben. Diese Angabe finden Sie auf dem Typenschild oder auf der Vorderseite dieser Anleitung.

Ursprüngliche Anweisungen

Diese Gebrauchsanleitung wurde ursprünglich auf Niederländisch verfasst. Alle anderen Sprachen sind übersetzte Dokumente. Bei Übersetzungsfehlern ist die niederländische Version maßgeblich.

Urheberrecht

Die in dieser Gebrauchsanleitung abgebildeten Daten, darunter Texte, Fotos, Grafiken, Bildmarken, (Handels-)Namen und Logos, sind Eigentum der Coolblue B.V. und unterliegen dem Urheberrecht, dem Markenrecht und/oder anderen geistigen Eigentumsrechten, es sei denn, diese Daten gehören einem Dritten. Ohne vorherige schriftliche Zustimmung von Coolblue B.V. und/oder des Dritten, dem die Daten gehören, ist es nicht gestattet, den Inhalt der Gebrauchsanleitung ganz oder teilweise zu vervielfältigen, zu übertragen, zu verbreiten, zu speichern oder Dritten gegen Entgelt verfügbar zu machen.

HINWEIS!

- Die neuste Version dieser Gebrauchsanleitung finden Sie auch online auf www.coolblue.de, wenn Sie nach der Artikelnummer suchen.

Kontaktdaten Veripart

Veripart ist eine eingetragene Marke von Coolblue B.V.

Den Kundenservice erreichen Sie über:

www.coolblue.de/kundendienst

1. VERPACKUNGSINHALT

Montagesatz

2x Führung

15x kurze Schraube

2x Abdeckkappe Führung

2x lange Schraube

2x Gleitschiene

1x Gummidichtung

2x Abdeckung Gleitschiene

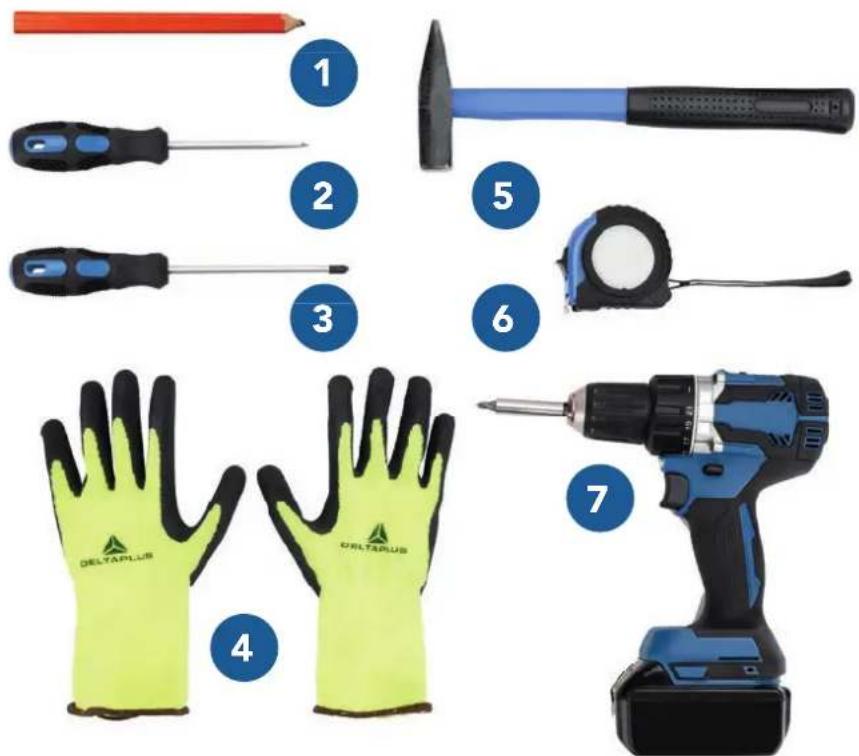

2. BENÖTIGTE UTENSILIEN

1. Bleistift zum Anzeichnen
2. Ahle
3. Kreuzschlitzschraubendreher
4. Handschuhe
5. Hammer
6. Bandmaß
7. Akku-Bohrschrauber
8. Zweite Person

45 minuten 2 personen

1 2 3 5 6 7 4 DELTAPLUS DELTAPLUS

3. LOCATION

Der Aufstellort des Geräts muss gut belüftet sein, und die Luft darf nicht zu warm sein. Stellen Sie das Gerät nicht in Nähe einer Wärmequelle wie einem Herd oder Heizkessel auf und sorgen Sie dafür, dass es keiner direkten Sonneneinstrahlung ausgesetzt ist, sodass die Kühlwirkung sichergestellt ist und Sie beim Energieverbrauch sparen. Stellen Sie das Gerät nicht an eine feuchte Stelle, sodass es nicht rosten kann und kein Leckstrom auftritt.

Freiraum für Wärmeabfuhr

Freiraum für Wärmeabfuhr Während des Betriebs gibt das Gerät Wärme an die Umgebung ab. Deshalb sind mindestens 2 Zentimeter Freiraum an der Oberseite und unten, mindestens 2 Zentimeter an beiden Seiten und mindestens 2 Zentimeter an der Rückseite des Kühlschranks vorzusehen.

1. Ziehe den Stecker hinter dem Kühlschrank in Richtung Steckdose, aber stecke ihn noch nicht in die Steckdose.

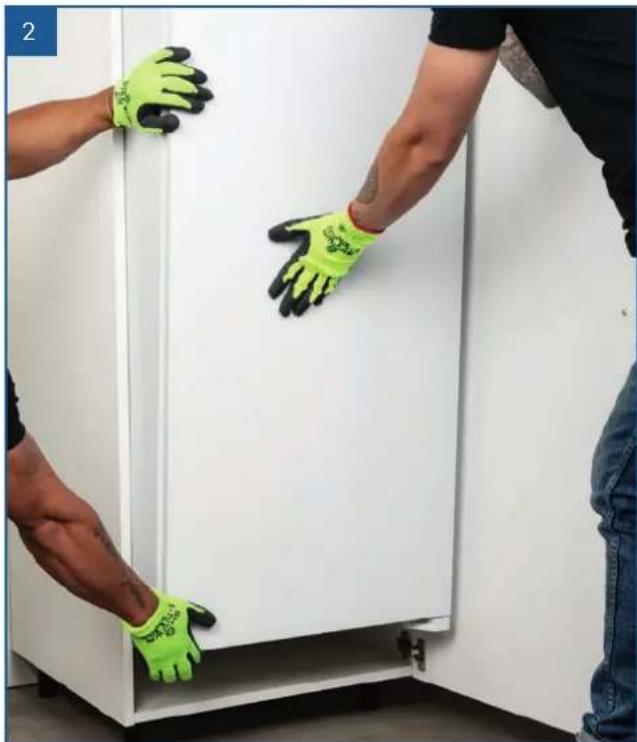

2. Stelle den Kühlschrank an die richtige Stelle im Schrank. Bitte beachte:

Hebe das Gerät an der Unterseite, nicht an der Tür.

Führe diese Tätigkeit mit einer zweiten Person aus.

1. Setze die Abstandhalter an der Unterseite des Kühlschranks an den Rand des Schranks.

Sorge dafür, dass das Profil an der Oberseite über den Rand des Schranks reicht.

1. Platziere den mitgelieferten Abdeckstreifen zwischen Wand und Kühlschrank und sorge dafür, dass er gut festsitzt und den Raum verschließt.

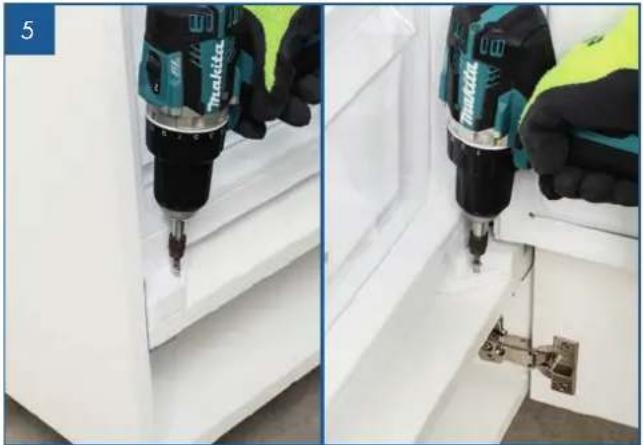

1. Schraube zuerst die Unterseite des Kühlschranks am Schrank fest (an 2 Punkten). Verwende hierfür die langen Schrauben.

1. Schraube danach die Oberseite des Kühlschranks am Schrank fest.

In den folgenden Schritten befestigst du die Tür des Kühlschranks an der Schranktür.

1. Schraube die Führungen vorübergehend am Kühlschrank fest. Achtung: Befestige sie mit 1 Schraube im mittleren Loch. (In Schritt 15 müssen die Führungen wieder abgeschraubt werden.)

2. Schiebe die Führung in die Gleitschiene.

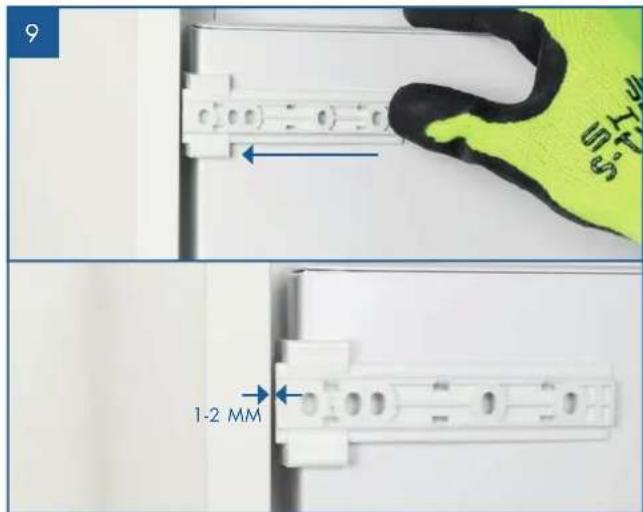

1. Schließe die Tür und schiebe die Gleitschiene an die Innenseite des Schranks.

Halte 1 bis 2 mm Abstand zwischen der Gleitschiene und dem Schrank.

1. Öffne die Kühlschranktür und lehne sie an die Schranktür (ohne die Gleitschiene zu bewegen). Zeichne nun mit dem Bleistift die Position der Gleitschiene an.

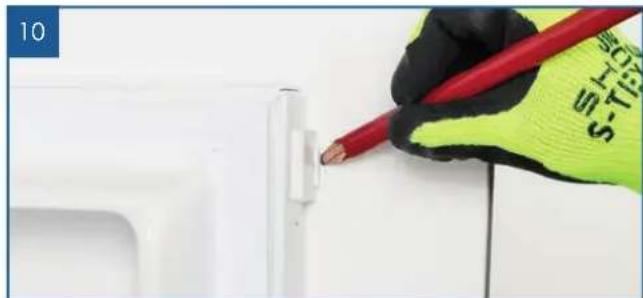

2. Zeichne nun die Schraublöcher der Gleitschiene auf der Tür an.

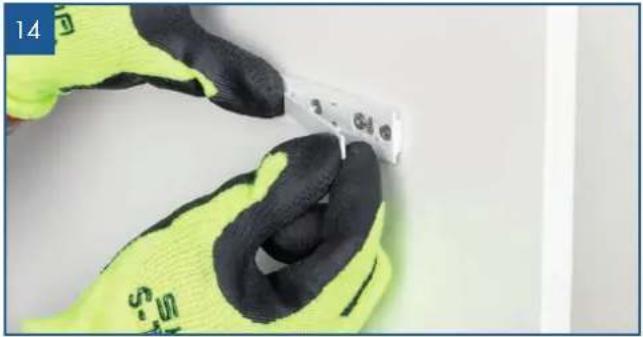

3. Bohre die Löcher mit der Ahle.

4. Schraube die Gleitschiene danach am Türpaneel fest.

9 1-2 MM

1. Montiere die Abdeckung der Gleitschiene.

2. Entferne die Führung von der Kühlschranktür.

3. Schiebe die Führung auf die Gleitschiene der Schranktür und schiebe die Führung an die Seite der Kühlschranktür.

4. Schraube die Führungen handfest an die Kühlschranktür. Prüfe jetzt, ob die Kühlschranktür richtig schließt und ein Vakuum zieht. Ist das nicht der Fall, kannst du die Tür durch Verstellen der Führungen gut schließen lassen. Schraube die Führungen anschließend gut fest.

5. Montiere danach die Abdeckkappen der Führungen. Warte mindestens 4 Stunden, bevor du den Stecker in die Steckdose steckst, damit das Öl zurück zum Kompressor fließen kann.
