BEDIENUNGSANLEITUNG ACPA005 NEDIS
Spezifikationen Netzteil
• Eingangsspannung: 100-240 V AC, 50/60 Hz
• Ausgangsspannung: 12/13/14/15/16/17/18/18,5/19/19,5/20/21/22/23/24 V (DC)
• Ausgangsleistung: Max. 40 W
• Schutz: Kurzschluss, Überlastung
• Effizienz: > 87%
• Abmessungen: 45x28x95 mm
Spannungsversorgung für Notebook
- Schließen Sie Ihr Notebook (oder jedes andere Gerät, welches mit der verfügbaren Ausgangsspannung und Leistung arbeitet) über das mitgelieferte Netzteil an.

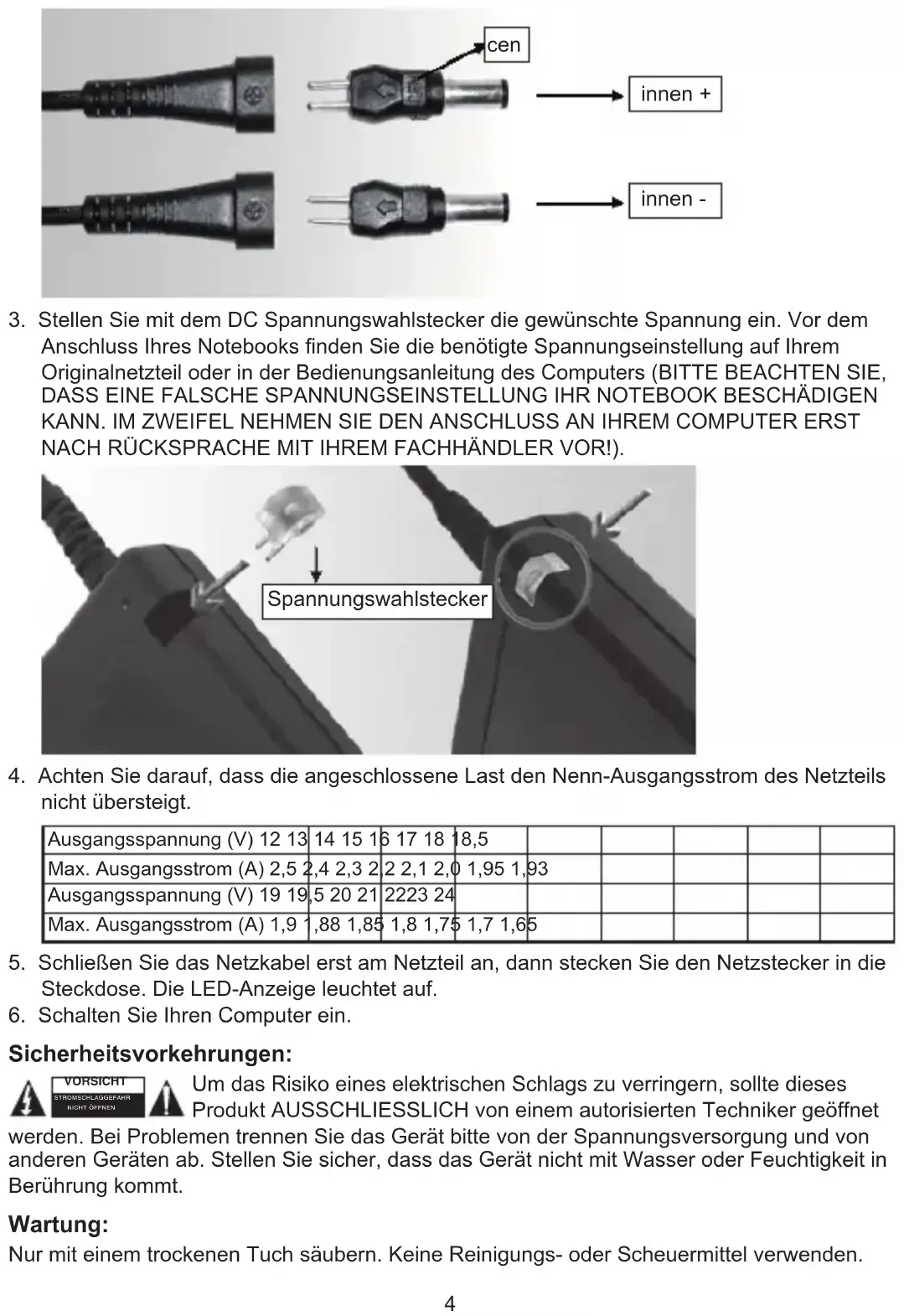

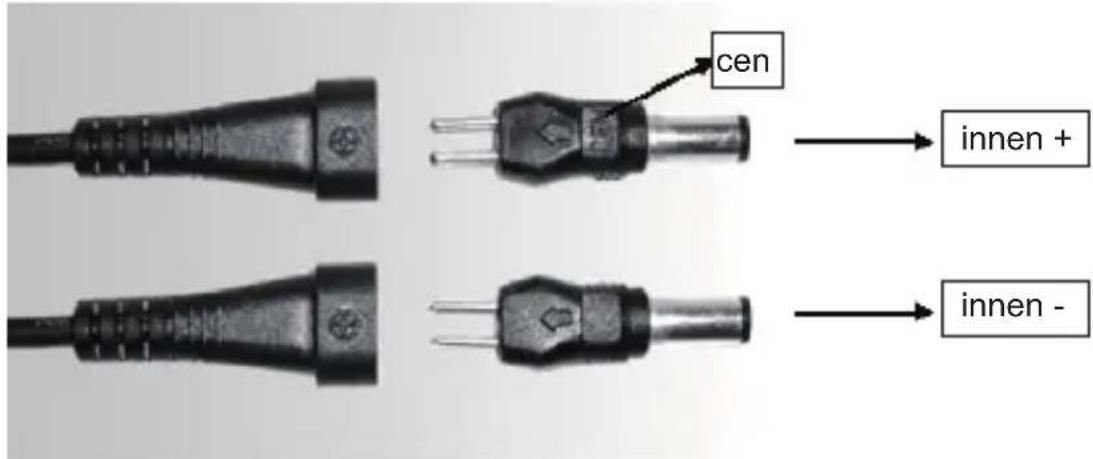

- Bestimmen Sie den korrekten DC Anschlussstecker. Überprüfen Sie die Polarität Ihres Geräts und schließen Sie den DC Anschlussstecker an der Ausgangsbuchse des Netzteils an.
| Ausgangsspannung (V) 12 13 | 14 15 16 | 17 18 | 18,5 | |||||
| Max. Ausgangsstrom (A) 2,5 2 | 2,4 2,3 2 | 2 2,1 2,0 | 1,95 1,93 | |||||
| Ausgangsspannung (V) 19 19 | 5 20 21 | 2223 24 | ||||||
| Max. Ausgangsstrom (A) 1,9 1 | ,88 1,85 | 1,8 1,75 | 1,7 1,65 |
-
Schließen Sie das Netzkabel erst am Netzteil an, dann stecken Sie den Netzstecker in die Steckdose. Die LED-Anzeige leuchtet auf.
-
Schalten Sie Ihren Computer ein.
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet
werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert werden. Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
