BEDIENUNGSANLEITUNG 150320 BARTSCHER

V1/0815- 1 - DEUTSCH Original-Gebrauchsanleitung

2.1 Haftung und Gewährleistung .................................................................................. 7

Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: [phone] Service-Hotline: [phone] Germany Fax: [phone] (14ct/Min. aus dem deutschen Festnetz) D/A/CH- 2 -

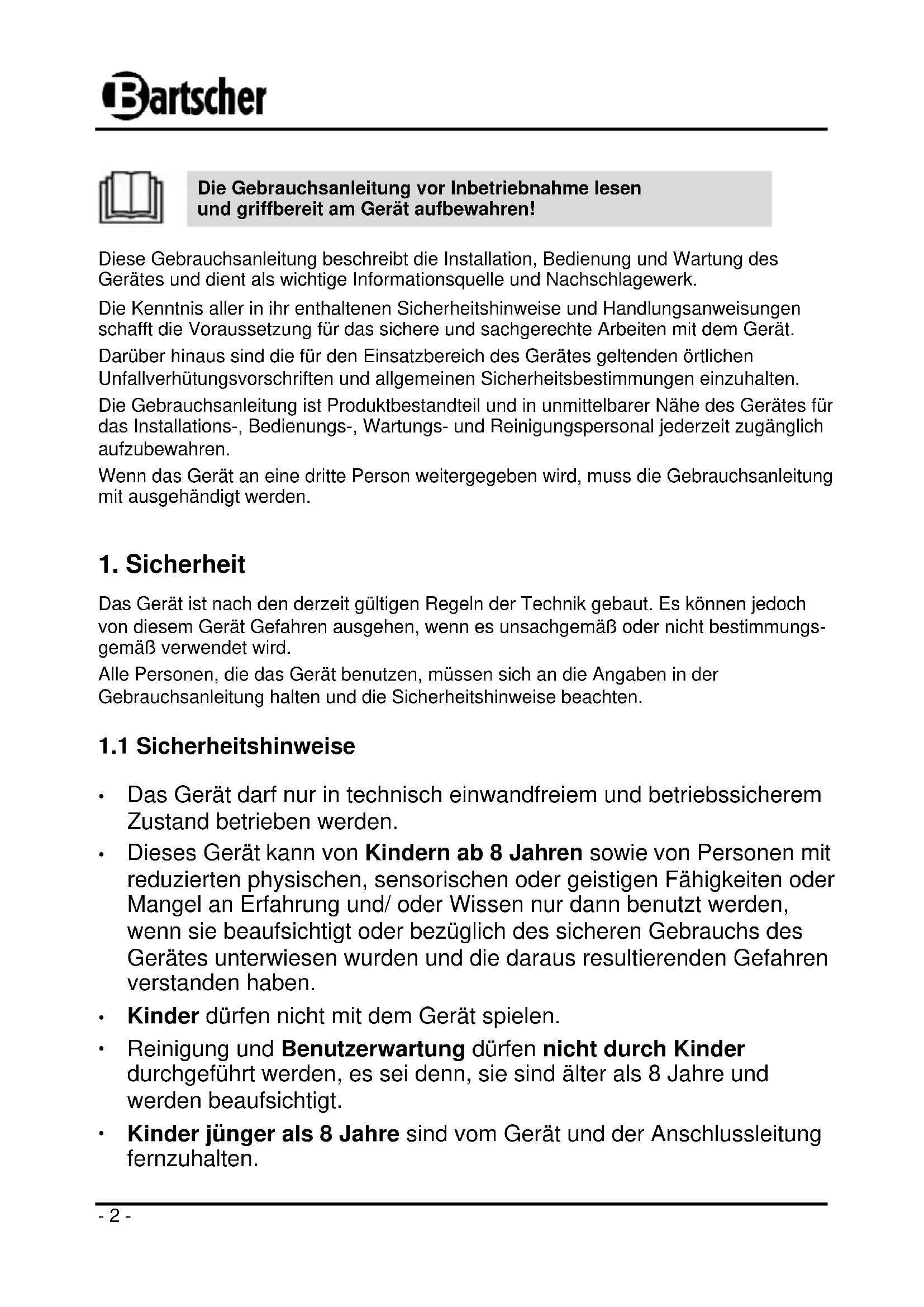

Die Gebrauchsanleitung vor Inbetriebnahme lesen und griffbereit am Gerät aufbewahren! Diese Gebrauchsanleitung beschreibt die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. Die Gebrauchsanleitung ist Produktbestandteil und in unmittelbarer Nähe des Gerätes für das Installations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich aufzubewahren. Wenn das Gerät an eine dritte Person weitergegeben wird, muss die Gebrauchsanleitung mit ausgehändigt werden.

Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es können jedoch von diesem Gerät Gefahren ausgehen, wenn es unsachgemäß oder nicht bestimmungs- gemäß verwendet wird. Alle Personen, die das Gerät benutzen, müssen sich an die Angaben in der Gebrauchsanleitung halten und die Sicherheitshinweise beachten.

1.1 Sicherheitshinweise

Das Gerät darf nur in technisch einwandfreiem und betriebssicherem Zustand betrieben werden.

Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen nur dann benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

Kinder jünger als 8 Jahre sind vom Gerät und der Anschlussleitung fernzuhalten.- 3 -

Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Fachleuten unter Verwendung von Original-Ersatz- und Zubehörteilen ausgeführt werden. Versuchen Sie niemals, selber an dem Gerät Reparaturen durchzuführen!

Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen wurden. Diese könnten eine Gefahr für den Benutzer darstellen oder Schäden am Gerät verursachen und zu Personen- schäden führen, zudem erlischt die Gewährleistung.

Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am Gerät weder Veränderungen noch Umbauten vorgenommen werden, die durch den Hersteller nicht ausdrücklich genehmigt worden sind.

Achten Sie darauf, dass das Netzkabel nicht mit Wärmequellen bzw. scharfen Kanten in Berührung kommt. Netzkabel nicht vom Tisch oder von der Theke herunter hängen lassen. Netzkabel so verlegen, dass niemand auf das Netzkabel treten oder darüber stolpern kann.

Das Netzkabel nicht knicken, quetschen, verknoten, immer vollständig abwickeln.

Stellen Sie niemals das Gerät oder andere Gegenstände auf das Netzkabel.

Das Netzkabel nicht auf Teppichboden oder andere brennbare Stoffe verlegen. Netzkabel nicht abdecken, von Arbeitsbereichen fernhalten und nicht in Wasser oder andere Flüssigkeiten eintauchen.

Das Netzkabel regelmäßig auf Beschädigungen überprüfen. Gerät niemals benutzen, wenn das Netzkabel beschädigt ist. Wenn dieses Schäden aufweist, muss es durch den Kundendienst oder einen qualifizierten Elektriker ausgetauscht werden, um Gefährdungen zu vermeiden.

Das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder Fernbedienung vorgesehen.

Lassen Sie das Gerät während des Betriebes niemals unbeaufsichtigt.

Das Gerät während des Betriebes nicht bewegen und nicht kippen.

Das Gerät nur in geschlossenen Räumen betreiben.- 4 -

Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Gebrauchsanleitung durch Symbole gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle, Personen- und Sachschäden zu vermeiden. GEFAHR! Dieses Symbol macht auf unmittelbar drohende Gefahr aufmerksam, die zu schweren Körperverletzungen oder zum Tod führt. WARNUNG! Dieses Symbol kennzeichnet gefährliche Situationen, die zu schweren Körperverletzungen oder zum Tod führen können. WARNUNG! HEISSE OBERFLÄCHE! Dieses Symbol macht auf die heiße Oberfläche des Gerätes während des Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr! VORSICHT! Dieses Symbol kennzeichnet möglicherweise gefährliche Situationen, die zu leichten Verletzungen führen oder Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben können. HINWEIS! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung des Gerätes zu beachten sind.

GEFAHR! Gefahr durch elektrischen Strom! Zur Vermeidung der Gefahr die aufgeführten Sicherheitshinweise befolgen: Betreiben Sie das Gerät nicht, wenn seine Anschlussleitung oder Netzstecker Schäden aufweisen, wenn das Gerät nicht korrekt funktioniert, beschädigt oder zu Boden gefallen ist. Ziehen Sie die Anschlussleitung immer am Netzstecker aus der Steckdose, nicht am Netzkabel selbst. Tragen, heben oder bewegen Sie das Gerät niemals am Netzkabel. Benutzen Sie die Griffe des Gerätes.- 5 - Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden Spannung führende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Tauchen Sie das Gerät und den Netzstecker niemals in Wasser oder andere Flüssigkeiten. Keine ätzenden Reinigungsmittel verwenden und darauf achten, dass kein Wasser in das Gerät eindringt. Nehmen Sie das Gerät nicht mit feuchten Händen oder auf nassem Boden stehend in Betrieb. Ziehen Sie den Netzstecker aus der Steckdose, - wenn Sie das Gerät nicht benutzen, - wenn während des Betriebes eine Störung auftritt, - bevor Sie das Gerät reinigen. GEFAHR! Erstickungsgefahr! Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. WARNUNG! HEISSE OBERFLÄCHE! Verbrennungsgefahr! Zur Vermeidung der Gefahr die aufgeführten Sicherheitshinweise befolgen: Die heiße Oberfläche des Gerätes sowie des Kochgeschirrs während des Betriebes nicht mit bloßen Händen berühren, benutzen Sie Schutzhandschuhe oder Topflappen! Auch nach dem Ausschalten ist die Oberfläche des Gerätes und das Kochgeschirr noch längere Zeit heiß, lassen Sie das Gerät ausreichend abkühlen, bevor Sie es reinigen oder an einen anderen Platz versetzen. Versetzen Sie niemals das Gerät während des Kochvorgangs oder mit heißem Kochgeschirr auf dem Kochfeld. VORSICHT! Um mögliche Geräteschäden zu vermeiden, beachten Sie bitte folgende Hinweise: Verwenden Sie zum Reinigen der Oberflächen keine scharfen Gegenstände oder scheuernde Reinigungsmittel. Wenn Wasser auf die Geräteoberfläche gelangt, dieses sofort abwischen. Um eine lange Lebensdauer des Gerätes zu gewährleisten, keine Gegenstände auf die Kochplatten fallen lassen.- 6 -

1.4 Bestimmungsgemäße Verwendung

Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Gebrauchsanleitung gewährleistet. Dieses Gerät ist nicht für den dauerhaften gewerblichen Betrieb geeignet. Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich von qualifiziertem Kundendienst vorzunehmen. Dieses Gerät ist dazu bestimmt, im Haushalt und ähnlichen Bereichen verwendet zu werden, wie beispielsweise:

• in Läden, Büros und anderen ähnlichen Arbeitsumgebungen;

• in landwirtschaftlichen Betrieben;

• von Kunden in Hotels, Motels und weiteren ähnlichen Wohnumgebungen;

• in Frühstückspensionen. Die Elektro-Kochplatte ist nur zum Zubereiten und Aufwärmen von Speisen unter Verwendung von geeignetem Geschirr bestimmt. Die Elektro-Kochplatte nicht verwenden für: - das Erwärmen von Räumen; - das Aufwärmen oder Erhitzen entzündlicher, gesundheitsschädlicher, sich leicht verflüchtigender oder ähnlicher Flüssigkeiten oder Stoffe. VORSICHT! Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungsgemäß. Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen. Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.- 7 -

2.1 Haftung und Gewährleistung

Alle Angaben und Hinweise in dieser Gebrauchsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Gebrauchsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Gebrauchsanleitung. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen u. U. von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. VORSICHT! Diese Gebrauchsanleitung ist vor Beginn aller Arbeiten am und mit dem Gerät, insbesondere vor der Inbetriebnahme, sorgfältig durchzulesen! Der Hersteller übernimmt keine Haftung für Schäden und Störungen bei: - Nichtbeachtung der Anweisungen zur Bedienung und Reinigung; - nicht bestimmungsgemäßer Verwendung; - technischen Änderungen durch den Benutzer; - Verwendung nicht zugelassener Ersatzteile. Technische Änderungen am Produkt im Rahmen der Verbesserung der Gebrauchs- eigenschaften und der Weiterentwicklung behalten wir uns vor.

Die Gebrauchsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfältigungen in jeglicher Art und Form – auch auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhaltes sind ohne schriftliche Freigabeerklärung des Herstellers nicht gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche bleiben vorbehalten. HINWEIS! Die grafischen Darstellungen in dieser Anleitung können unter Umständen leicht von der tatsächlichen Ausführung des Gerätes abweichen.

2.3 Konformitätserklärung

Das Gerät entspricht den aktuellen Normen und Richtlinien der EU. Dies bescheinigen wir in der EG-Konformitätserklärung. Bei Bedarf senden wir Ihnen gern die entsprechende Konformitätserklärung zu.- 8 -

3. Transport, Verpackung und Lagerung

3.1 Transportinspektion

Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen nehmen. Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten. Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können.

Werfen Sie den Umkarton Ihres Geräts nicht weg. Sie benötigen ihn eventuell zur Aufbewahrung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an unsere Service-Stelle senden müssen. Entfernen Sie vor der Inbetriebnahme das äußere und innere Verpackungsmaterial vollständig vom Gerät. HINWEIS! Falls Sie die Verpackung entsorgen möchten, beachten Sie die in Ihrem Land geltenden Vorschriften. Führen Sie wieder verwertbare Verpackungsmaterialien dem Recycling zu. Bitte prüfen Sie, ob das Gerät und das Zubehör vollständig sind. Falls irgendwelche Teile fehlen sollten, nehmen Sie bitte mit unserem Kundenservice Kontakt auf.

Packstücke bis zur Installation verschlossen und unter Beachtung der außen angebrachten Aufstell- und Lagermarkierung aufbewahren. Packstücke nur unter folgenden Bedingungen lagern: - Nicht im Freien aufbewahren. - Trocken und staubfrei aufbewahren. - Keinen aggressiven Medien aussetzen. - Vor Sonneneinstrahlung schützen. - Mechanische Erschütterungen vermeiden. - Bei längerer Lagerung (> 3 Monate) regelmäßig allgemeinen Zustand aller Teile und der Verpackung kontrollieren. Bei Erfordernis auffrischen oder erneuern.- 9 -

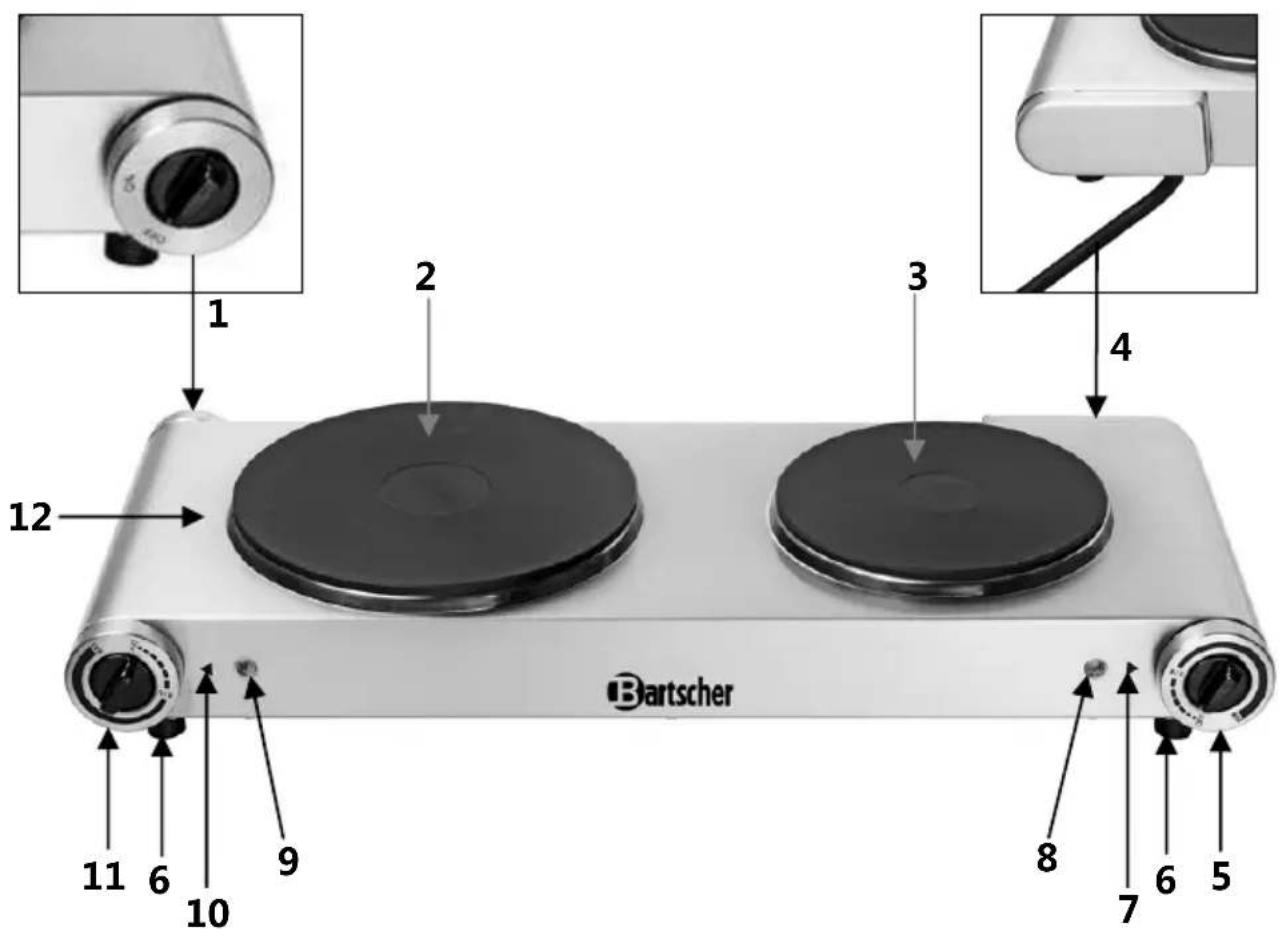

4.1 Baugruppenübersicht

Netzanschlussleitung

Betriebskontrolllampe (orange)

Elektro-Doppelkochplatte 150310

Netzanschlussleitung

Temperatur-Einstellmarkierung rechte Kochplatte

Betriebskontrolllampe (orange) rechte Kochplatte

Betriebskontrolllampe (orange) linke Kochplatte

Temperatur-Einstellmarkierung linke Kochplatte

4.2 Technische Angaben

Bezeichnung Elektro-Kochplatte Elektro

Doppelkochplatte Art.-Nr.: Ausführung: Edelstahl Edelstahl Anschlusswert: 1,5 kW / 220-240 V 50 Hz 2,5 kW / 220-240 V 50 Hz Temperaturregelung: stufenlos stufenlos Leistung der Kochplatten: 1500 W 1000 W / 1500 W Durchmesser der Kochplatten: 185 mm 155 mm / 190 mm Abmessungen Gerät: B 305 x T 245 x H 85 mm B 535 x T 225 x H 90 mm Gewicht: 2,1 kg 4,0 kg Technische Änderungen vorbehalten!

5. Installation und Bedienung

• Packen Sie das Gerät aus und entfernen Sie sämtliches Verpackungsmaterial. VORSICHT! Entfernen Sie niemals das Typenschild und Warnhinweise vom Gerät.

• Stellen Sie das Gerät auf eine feste, trockene, ebene, wasserresistente und hitzebeständige Fläche.
• Stellen Sie das Gerät niemals auf die Tischkante, es könnte kippen oder herunterfallen.
• Stellen Sie das Gerät niemals in nassen oder feuchten Bereichen auf.
• Stellen Sie das Gerät niemals auf einen brennbaren Untergrund. • Achten Sie beim Aufstellen darauf, dass der Stecker zugänglich ist, damit das Gerät bei Bedarf schnell vom Netz getrennt werden kann.- 12 - Anschließen GEFAHR! Gefahr durch elektrischen Strom! Gerät kann bei unsachgemäßer Installation Verletzungen verursachen! Vor Installation Daten des örtlichen Stromnetzes mit technischen Angaben des Gerätes vergleichen (siehe Typenschild). Gerät nur bei Übereinstimmung anschließen! Das Gerät darf nur an ordnungsgemäß installierten Einzelsteckdosen mit Schutzkontakt betrieben werden.

• Der Steckdosenstromkreis muss mit mindestens 16A abgesichert sein. Anschluss nur direkt an eine Wandsteckdose; Verteiler oder Mehrfachsteckdosen dürfen nicht verwendet werden.

• Reinigen Sie das Gerät vor dem ersten Gebrauch nach Anweisungen im Abschnitt 6 „Reinigung“.

• Drehen Sie den EIN-/AUS-Drehregler auf Position „OFF“.

• Schließen Sie das Gerät an eine Einzelsteckdose an.

• Stellen Sie geeignetes Kochgeschirr mit den gewünschten Speisen auf die Kochplatte. HINWEIS! Verwenden Sie kein unstabiles Kochgeschirr, welches leicht umkippt. Nur Kochgeschirr mit ebenem Boden benutzen, um einen vollständigen Kontakt mit der Kochplatte zur maximalen Wärmeausnutzung zu gewährleisten.

• Drehen Sie den EIN-/AUS-Drehregler auf Position „ON“.

• Stellen Sie für die gewählte Kochplatte eine für das Kochgut gewünschte Temperatur ein.

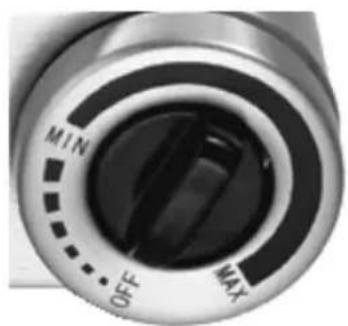

• Durch Drehen des Temperaturdrehreglers im Uhrzeigersinn ist eine stufenlose Regelung der Temperatur im Bereich zwischen der „MIN“ und „MAX“ Positionen möglich.

• Die orange Betriebskontrolllampe leuchtet auf und erlischt, wenn die eingestellte Temperatur erreicht ist. Sinkt die Temperatur, schaltet der Thermostat ein und heizt die Kochplatte wieder auf. Die Betriebskontroll- lampe leuchtet dann wieder auf.- 13 - WARNUNG! Heiße Oberfläche! Berühren Sie die heiße Oberfläche des Gerätes sowie das Kochgeschirr nicht mit bloßen Händen. Benutzen Sie Schutzhandschuhe oder Topflappen!

• Wenn das Gerät nicht mehr benutzt wird, bringen Sie den Temperaturdrehregler sowie den EIN-/AUS-Drehregler in Position „OFF“ und trennen das Gerät von der Stromversorgung (Netzstecker ziehen!).

Das Gerät ist mit einem Überhitzungsschutz ausgestattet. Bei Überhitzung schaltet dieser das Gerät automatisch ab. Trennen Sie das Gerät von der Stromversorgung (Netzstecker ziehen!) und lassen es abkühlen. Nach der Abkühlung kann das Gerät wie beschrieben erneut in Betrieb genommen werden.

VORSICHT! Vor der Reinigung das Gerät von der Stromversorgung trennen (Netzstecker ziehen!). Das Gerät ist nicht für das direkte Absprühen mit einem Wasserstrahl geeignet. Verwenden Sie daher keinen Druckwasserstrahl, um dieses Gerät zu reinigen! Achten Sie darauf, dass kein Wasser in das Gerät eindringt. o Reinigen Sie das Gerät regelmäßig. o Reinigen Sie das Gehäuse des Gerätes und die Kochplatten mit einem feuchten Tuch. Mildes Reinigungsmittel kann bei stärkeren Verunreinigungen benutzt werden. o Benutzen Sie niemals aggressive Reinigungsmittel oder Sprays. o Verwenden Sie zur Reinigung keine Stahlwolle, Faser können sich von dieser lösen und elektrisch geladene Teile des Gerätes berühren und Stromschläge verursachen. o Verwenden Sie niemals entzündbare Reinigungsmittel (Spiritus etc.), da bei der Wiederinbetriebnahme erhöhte Brand- oder Explosionsgefahr besteht. o Nach der Reinigung Sie ein weiches, trockenes Tuch zum Trocknen und Polieren der Oberfläche einsetzen. Gerät aufbewahren o Wenn das Gerät längere Zeit nicht genutzt wird, reinigen Sie es gründlich wie beschrieben und bewahren es an einem trockenen, sauberen, frostsicheren, sonnengeschützten und für Kinder unzugänglichen Platz auf. o Stellen Sie keine schweren Gegenstände auf das Gerät.- 14 -

Altgeräte Das ausgediente Gerät ist am Ende seiner Lebensdauer entsprechend den nationalen Bestimmungen zu entsorgen. Es empfiehlt sich, mit einer auf Entsorgung spezialisierten Firma Kontakt aufzunehmen, oder sich mit der Entsorgungsabteilung Ihrer Kommune in Verbindung zu setzen. WARNUNG! Damit der Missbrauch und die damit verbundenen Gefahren ausgeschlossen sind, machen Sie Ihr Altgerät vor der Entsorgung unbrauchbar. Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen. VORSICHT!

Für die Entsorgung des Gerätes beachten Sie die in Ihrem Land und in Ihrer Kommune geltenden Vorschriften.
