BEDIENUNGSANLEITUNG UmluftSet ULSLLF150A ELECTROLUX
Montageanleitung Umluft Set
Das Set 942 490 310 ULS LLF 150 A
besteht aus:
1x Gehäuse weiss 1 Farbe vergleichbar mit NCS 0502-B
1x Aktivkohlefilter 2
1x Blende weiss 3 Farbe vergleichbar mit NCS 0502-B
1x Montage- und Gebrauchsanleitung
1x Erinnerungskleber Nr. 56331
5x Schrauben 4x12mm 4
2x Befestigungs-Winkel 5

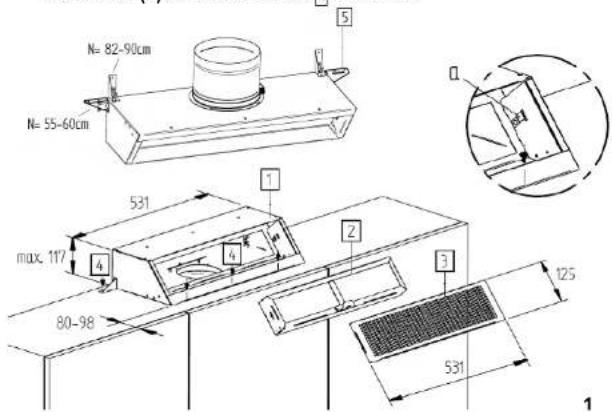

Montage
Hinweis : Der Mindestabstand zur Decke ( 263mm S.2 ) muss eingehalten werden um Verfärbungen zu vermeiden.
- Winkel 5 am Gehäuse mit vormontierten Schrauben fixieren.
Bei Nischenbeite 55-60cm Winkel seitlich anschrauben.
Bei Nischenbreite 82-90cm Winkel unten anschrauben.
Abluft-Flexschlauch mit einer Bride ans Gehäuse befestigen. - Gehäuse 1 vorne und hinten mit 5 Schrauben 4x12 4 befestigen.
Achtung : Aktivkohlefilter 2 bis zum Anschlag einschieben damit die Federn (a) einrasten. Blende 3 montieren.


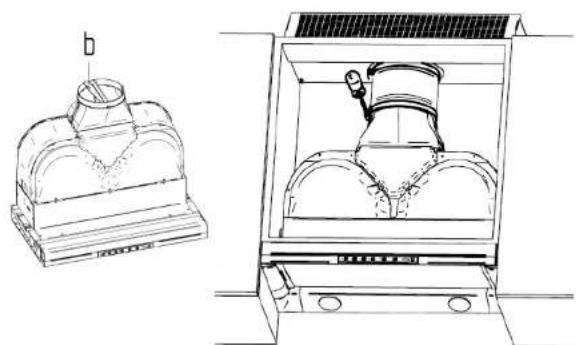

N= 82-90cm N= 55-60cm 531 max. 117 80-98 125 531 1- Demontierbare Rückwand im Gewürzkasten entfernen. Rückstauklappen (b) mit einem Werkzeug entfernen. Abluft-Flexschlauch zwischen Gehäuse und Dunstabzugshaube gut gestreckt einbauen. Den Schlauch mit einer Bride an die Dunstabzugshaube befestigen.
Regenerierbarer Aktivkohlefilter ULS LLF 150 A
Gebrauchsanweisung
Vor dem ersten Gebrauch muss die Aktivkohle regeneriert werden, da jede Kohle, auch Aktivkohle Feuchtigkeit aufnimmt. Diese Feuchtigkeit muss entzogen werden.
Die Filterkassette flach auf den Gitterrost Ihres Backofens legen und bei 230°C eine Stunde lang aufheizen. Lassen Sie den Filter anschliessend 2 Stunden vollständig abkühlen!
Der Regeneriervorgang kann eine Verfärbung des Filters bewirken. Der Filter kann danach wieder in das Gehäuse eingesetzt werden. Nun ist Ihr Gerät funktionsbereit.
Vorsicht!
Zum Entnehmen des Aktivkohlefilters benötigen Sie unter Umständen eine Aufstiegshilfe, um eine optimale Arbeitshöhe zu erreichen. Verwenden Sie nur eine stabile, rutschsichere Aufstiegshilfe. Steigen Sie nicht auf Stühle oder ähnliches.

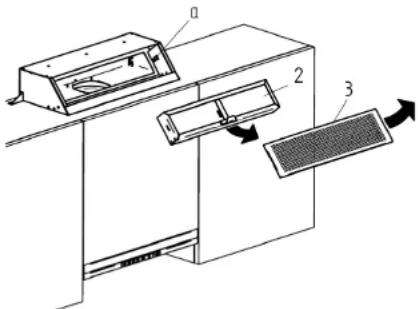

Vorsicht : Schalten Sie zuerst die Dunstabzugshaube aus! Die Blende 3 anheben und rausziehen, anschliessend den Aktivkohlefilter 2 entnehmen. Achtung : Aktivkohlefilter bis zum Anschlag einschieben damit die Federn (a) einrasten. Blende montieren.
Rigenerazione
Feuchtigkeit und Fettpartikel verrigern das Aufnahmevermögen. Daher muss nach spätestens 2 Monaten die Aktivkohle regeneriert werden.
Die Filterkassette flach auf den Gitterrost Ihres Backofens legen und bei 230°C eine Stunde lang aufheizen. Lassen Sie den Filter anschliessend 2 Stunden vollständig abkühlen!
Der Filter kann danach wieder in das Gehäuse eingesetzt werden. Nun ist Ihr Gerät für weitere 2 Monate funktionstüchtig. Als Erinnerungshilfe für die Regenerierung liegt dem Set ein rot markierter Kleber bei. (Tipp: Auf die Innenseite der Gewürzschranktüre anbringen, keinesfalls auf die Dunstabzugshaube.) Der Filter verliert nach ca. 4 Jahren seine Wirksamkeit und sollte komplett ersetzt werden. Bestellnummer : 405513386/4
Reinigung des Gerätes
Aussen und innen nur mit einem wenig feuchten Lappen, evtl. mit etwas Spülmittel, reinigen und nachtrocknen. Keine Scheuermittel verwenden. Beim Reinigen des Innenraumes ist Vorsicht geboten, da evtl. scharfe Blechkanten vorhanden sein können.
Electrolux AG, 8048 Zürich, Tel. 044/405'81'11
