BEDIENUNGSANLEITUNG OMH554 IFM

Betriebsanleitung

Optischer Abstandssensor

OMH551

OMH553

OMH555

Inhaltsverzeichnis

1 Vorbemerkung 4

1.1 Verwendete Symbole 4
1.2 Warnhinweise 4

2 Sicherheitshinweise 5
3 Bestimmungsgemäße Verwendung 6

4 Funktion 7

4.1 Abschalten des Lasers 7
4.2 Funktionsarten 7

4.2.1 Betrieb 7
4.2.2 IO-Link 7

5 Montage 8

5.1 Montagebedingungen 8
5.2 Montagezubehör 8

5.3 Einbauhinweise.... 8

5.3.1 Vermeidung von Verschmutzung und Umgebungslicht 8
5.3.2 Vermeidung gegenseitiger Beeinflussung 8
5.3.3 Sensorausrichtung bei bewegtem Objekt 8

6 Elektrischer Anschluss 9

6.1 Umschaltung PNP/NPN 9

7 Bedien- und Anzeigeelemente 10

7.1 LED-Zustände.... 10
7.2 LED-Zustände der Parameter 10

8 Inbetriebnahme.... 12

9 Parametrierung.... 13

9.1 Analogausgang einstellen (I: 4...20 mA, U: 0...10 V) 13

9.1.1 Parametrierung über Gerätetasten 13
9.1.2 Parametrierung über IO-Link.... 13

9.2 Analogausgang einlernen 13

9.2.1 Parametrierung über Gerätetasten 13
9.2.2 Parametrierung über IO-Link.... 14

9.3 OUT1 aktivieren 14
9.3.1 Parametrierung über IO-Link.... 14

9.4 Ausgangslogik (PNP/NPN) 15
9.4.1 Parametrierung über IO-Link.... 15

9.5 Gerät verriegeln/entriegeln 15

9.5.1 Parametrierung über Gerätetasten 15
9.5.2 Parametrierung über IO-Link.... 15

9.6 Anzeige aktueller Einstellung (Info-Modus) 15
9.7 Rücksetzen auf Werkseinstellung 16

9.7.1 Rücksetzen über Gerätetasten 16
9.7.2 Rücksetzen über IO-Link. 16

9.8 Zusätzliche Parametereinstellungen über IO-Link 16

9.8.1 Einschaltverzögerung 16
9.8.2 Ausschaltverzögerung.... 16
9.8.3 Filter 16
9.8.4 Transmitter Konfiguration 17
9.8.5 Schaltzähler 17
9.8.6 Betriebsmodi.... 17

10 Einstellung 19

10.1 Einstellung der Tastweite über IO-Link 19
10.1.1 Single Point Mode.... 19

10.1.1.1 Single Point Mode nach Smart Sensor Profil. 19

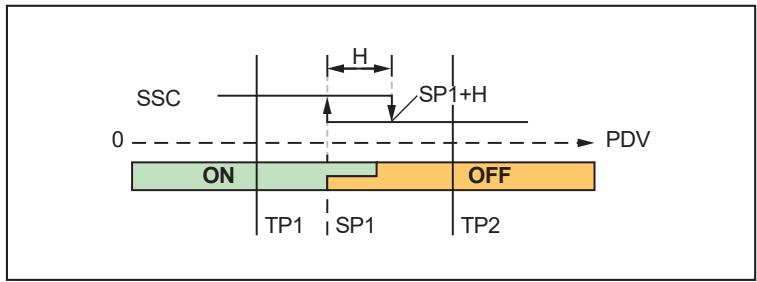

10.1.1.2 Single Point Mode nach Smart Sensor Profil - Two value teach 19

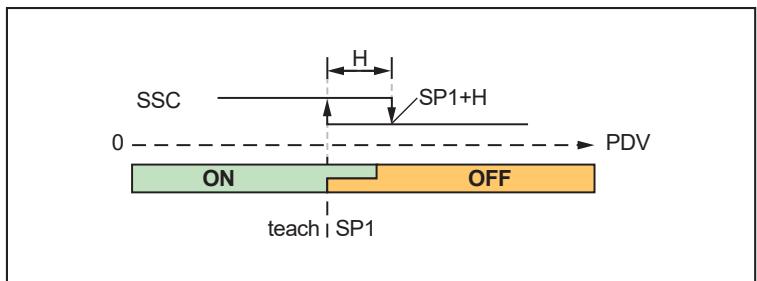

10.1.1.3 Single Point Mode - Position 19

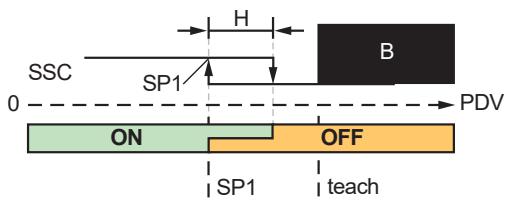

10.1.1.4 Background Suppression 20

10.1.2 Window Mode 20

10.1.2.1 Window Mode - Two value teach 20

10.1.3 Two Point Mode 21

11 Fehlerbehebung 22

12 Wartung, Instandsetzung, Entsorgung 23

13 Werkseinstellung.... 24

1 Vorbemerkung

Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über documentation.ifm.com.

1.1 Verwendete Symbole

√ Voraussetzung
▶ Handlungsanweisung
Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

1.2 Warnhinweise

Warnhinweise warnen vor möglichen Personen- und Sachschäden. Dadurch wird der sichere Umgang mit dem Produkt ermöglicht. Warnhinweise sind wie folgt abgestuft:

WARNUNG

Warnung vor schweren Personenschäden

▷ Tödliche und schwere Verletzungen sind möglich, wenn der Warnhinweis nicht beachtet wird.

VORSICHT

Warnung vor leichten bis mittelschweren Personenschäden

▷ Leichte bis mittelschwere Verletzungen sind möglich, wenn der Warnhinweis nicht beachtet wird.

ACHTUNG

Warnung vor Sachschäden

▷ Sachschäden sind möglich, wenn der Warnhinweis nicht beachtet wird.

2 Sicherheitshinweise

- Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

– Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
- Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Geräte und Kabel wirksam vor Beschädigung schützen.

VORSICHT

Strahleneinwirkung

▷ Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungseinwirkung führen.
▶ Ausschließlich die in der Betriebsanleitung genannten Bedien- und Justiereinrichtungen verwenden.

VORSICHT

Sichtbares Laserlicht; LASER KLASSE 1.

EN/IEC 60825-1 : 2007 und EN/IEC 60825-1 : 2014

Entspricht 21 CFR 1040.10 mit Ausnahme der Konformität mit IEC 60825-1 Ed. 3, wie in der Laser Notice No. 56 vom 8. Mai 2019 beschrieben.

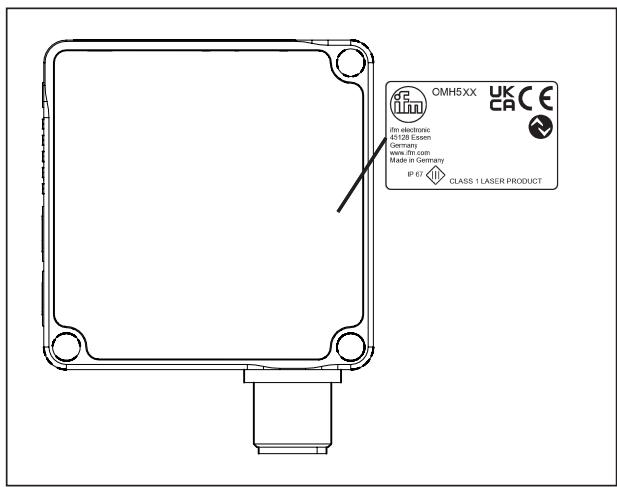

Position des Produktlabels

Hinweisschild

3 Bestimmungsgemäße Verwendung

Das Gerät wird als optischer Abstandssensor eingesetzt.

Das Gerät erfasst kontinuierlich den Abstand zum Objekt und erzeugt Ausgangssignale entsprechend der Parametrierung.

- Das Gerät verfügt über einen analogen Ausgang (4...20mA / 0...10V) sowie einen digitalen Ausgang welcher über IO-Link parametrierbar ist..

Das Gerät nutzt als Lichtquelle eine Laserdiode und erzeugt dabei einen Sendespot, welches auch das Erfassen von kleinen Objekten ermöglicht.

Der Sendespot sollte auf das Objekt oder den Hintergrund treffen. Zwischenzustände können zu verfälschten Messwerten führen

4 Funktion

4.1 Abschalten des Lasers

Der Laser kann über den Eingang an Pin 5 und über IO-Link abgeschaltet werden.

Eingangssignal an Pin 5		Laser
PNP	NPN
Low / nicht belegt	High / nicht belegt	Ein
High	Low	Aus

4.2 Funktionsarten

4.2.1 Betrieb

Der Sensor misst den Abstand und gibt diesen als Analogwert aus. Der Messbereich wird mit zwei Punkten festgelegt. Hierbei wird der Startpunkt des Messbereichs auf [MIN] und der Endpunkt des Messbereichs auf [MAX] gesetzt.

4.2.2 IO-Link

IO-Link ist ein Kommunikationssystem für die Anbindung intelligenter Sensoren und Aktoren an Automatisierungssysteme. IO-Link ist in der Norm IEC 61131-9 standardisiert.

Allgemeine Informationen zu IO-Link unter io-link.ifm

Input Output Device Description (IODD) mit allen Parametern, Prozessdaten und detaillierten Beschreibungen zum Gerät unter documentation.ifm.com

IO-Link bietet folgende Vorteile:

• Störfeste Übertragung aller Daten und Prozesswerte
- Parametrierung im laufenden Prozess oder Voreinstellung außerhalb der Applikation
• Parameter zur Identifikation der angeschlossenen Geräte in der Anlage
• Zusätzliche Parameter und Diagnosefunktionen
- Automatische Sicherung und Wiederherstellung von Parametersätzen bei Geräteaustausch (Data storage)
- Protokollierung der Parametersätze, Prozesswerte und Ereignisse
- Gerätebeschreibungsdatei (IODD – Input Output Device Description) für einfache Projektierung
• Standardisierter elektrischer Anschluss
- Fernwartung

5 Montage

5.1 Montagebedingungen

▶ Gerät so montieren, dass sich das zu erfassende Objekt im Erfassungsbereich des Sensors befindet.

Reflektierende Objekte im direkten Strahlengang des Sensors – auch außerhalb des Erfassungsbereichs – sind kundenseitig zu vermeiden (Sensor um 10° neigen). Ansonsten können die Messwerte mehrdeutig sein. Erfassungsbereich → Datenblatt

5.2 Montagezubehör

Das Gerät wird ohne Montagezubehör geliefert.

Geeignetes Montagezubehör unter www.ifm.com.

5.3 Einbauhinweise

5.3.1 Vermeidung von Verschmutzung und Umgebungslicht

Optische Sensoren sind vorzugsweise mit der Frontscheibe nach unten oder parallel zur Erdoberfläche auszurichten.

Hintergrund:

• Optische Sensoren sind empfindlich auf direkte Einstrahlung von Lichtquellen. Alltägliche Lichtquellen (Lampen, Sonne) strahlen typischerweise von oben.
• Optische Sensoren reagieren empfindlich auf Verschmutzungen, da diese die Betriebsreserve reduzieren.

Staubablagerungen können durch Einbau nach unten oder zur Seite verringert werden. Auf diese Weise können längere Reinigungsintervalle erzielt werden.

Es ist darauf zu achten, dass Sensoren, welche mit der Frontscheibe nach oben eingebaut sind, nicht auf Dachfenster oder Deckenlampen gerichtet sind.

5.3.2 Vermeidung gegenseitiger Beeinflussung

Optische Sensoren sollten mit ausreichendem Abstand zueinander eingebaut werden. Insbesondere, wenn sich der Erfassungsbereich beider kreuzt.

Hintergrund:

- Beide Sensoren haben jeweils eine Empfangskeule. D. h. der Laserlichtspot des benachbarten Sensors kann von einem anderen Sensor empfangen werden. Dies kann zur Verfälschung der Messwerte führen und Fehlschaltungen können die Folge sein.

Beeinflussung kann vermieden werden, indem die Sensoren leicht verkippt platziert werden. Sendespots so ausrichten, dass diese möglichst weit voneinander entfernt auftreffen.

5.3.3 Sensorausrichtung bei bewegtem Objekt

Sensor ist so einzubauen, dass das Objekt seitlich oder frontal in den Erfassungsbereich des Sensors hineinbewegt wird.

6 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

▶ Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.
▶ Spannungsversorgung nach SELV, PELV sicherstellen. OMHxxx: cULus, Supply Class 2

▶ Anlage spannungsfrei schalten.
▶ Gerät folgendermaßen anschließen:

1: L+
2: OUT2: Analogausgang
3: L-
4: OUT1: Schaltausgang oder IO-Link
5: IN1: Laser Ein / Aus

6.1 Umschaltung PNP/NPN

Die Pins 2 und 4 können zwischen PNP und NPN-Logik über IO-Link umgeschaltet werden.

Die Einstellung kann nicht für einzelne Pins vorgenommen werden, sondern gilt für alle Pins gleichzeitig.

PNP	NPN

1: L+
2: OUT2: Analogausgang
3: L-
4: OUT1: Schaltausgang oder IO-Link
5: IN1: Laser Ein / Aus

7 Bedien- und Anzeigeelemente

1:	1x LED gelb	Schaltzustand OUT2
2:	1x LED grün	Status LED
3:	1x LED weiß	[MIN] = Startpunkt des Messbereichs
4:	1x LED weiß	[MAX] = Endpunkt des Messbereichs
5:	1x LED weiß	[I] = Analogausgang (4...20 mA)
6:	1x LED weiß	[U] = Analogausgang (0...30 V)
7:	Programmiertaste [●]	Settaste
8:	Programmiertaste [▼]	Navigiertaste

7.1 LED-Zustände

LED-Verhalten		Beschreibung	Aktion
OUT2	Status LED
		Status LED leuchtet grün	Gerät ist an Spannungsversorgung an-geschlossen und betriebsbereit
		Status LED leuchtet grün, OUT2 leuchtet gelb	Gerät i. O., Schaltausgang OUT2 aktiv
		Status LED rot blinkend (1Hz), OUT2 gelb blin-kend (4 Hz)	Kurzschluss OUT2 Fehlerbehebung (→ 22)
		Status LED rot blinkend (1 Hz)	Fehler (vom Bediener behebbar)Fehlerbehebung (→ 22)
		Status LED leuchtet rot	schwerer Fehler► ▶ ifm Support kontaktieren. Kontakt unter www.ifm.com
		Status LED leuchtet grün, OUT2 (8 Hz) blinkend	[Find me] Funktion

7.2 LED-Zustände der Parameter

LED-Verhalten		Beschreibung	Aktion
I	U
		Alle LEDs sind aus	Gerät befindet sich im Run-Modus.
		[I] leuchtet weiß	Gerät befindet sich im Info-Modus. Analoger Stromausgang (4...20 mA) ist aktiviert.
		[U] leuchtet weiß	Gerät befindet sich im Info-Modus. Analoger Spannungsausgang (0...30 V)ist aktiviert.

8 Inbetriebnahme

Der Sensor benötigt eine Aufwärmphase von ≥ 20min. Die im Datenblatt spezifizierten Leistungsparameter sind erst nach Ablauf dieser Aufwärmphase gültig.

Im Auslieferungszustand sind die Parameter auf Werkseinstellung eingestellt.

Das Gerät kann zusätzlich über eine geeignete IO-Link Parametriersoftware parametriert werden.

9 Parametrierung

Der Sensor kann über die Tasten [●] und [▼], sowie über IO-Link parametriert werden.

Das Gerät verbleibt während der Parametrierung intern im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Die Ausgangslogik (PNP/NPN) sowie der Schaltausgang [OUT1] können ausschließlich über IO-Link eingestellt werden. Im Auslieferungszustand ist die Ausgangslogik PNP, sowie der Analogausgang 4...20mA eingestellt.

9.1 Analogausgang einstellen (I: 4 20 mA, U: 0 10 V)

9.1.1 Parametrierung über Gerätetasten

▶ Taste [●] drücken, um den Run-Modus zu verlassen.
▷ LED für [MIN] leuchtet weiß.
▶ Mittels [▼] zu [I] (Analogausgang: 4...20 mA) oder [U] (Analogausgang: 0...10 V) navigieren.
▷ LED für [I] oder [U] leuchtet weiß.
▶ Taste [●] für 2 Sekunde gedrückt halten, um [I] oder [U] einzustellen.
▷ LED für [I] oder [U] blinkt zweimal (50 Hz).
▷ Sensor geht zurück in den Run-Modus.

9.1.2 Parametrierung über IO-Link

▶ [Parameter] > [Ausgangskonfiguration] aufrufen.
▶ [ou2] wählen.
▶ [I / Analogsignal 4...20 mA] oder [U / Analogsignal 0...10 V] einstellen.

9.2 Analogausgang einlernen

[min] / [ASP2] bezieht sich auf den Abstand in Abhängigkeit auf den minimalen Strom-/Spannungswert.

[max] / [AEP2] bezieht sich auf den Abstand in Abhängigkeit auf den maximalen Strom-/Spannungswert.

Dadurch kann die Steigung des Analogausganges beeinflusst werden.

Mindestabstände ([min] / [ASP2] <-> [max] / [AEP2])

OMH551: 2mm

OMH553: 7 mm

OMH555: 10mm

9.2.1 Parametrierung über Gerätetasten

Startpunkt [MIN] einlernen:

▶ Taste [●] drücken, um den Run-Modus zu verlassen.
▷ LED für [MIN] leuchtet weiß.

▶ Objekt für den analogen Startpunkt platzieren.
▶ Taste [●] für 2 Sekunde gedrückt halten, um [MIN] einzulernen.
▷ LED für [MIN] blinkt zweimal (50 Hz).
▷ Sensor geht zurück in den Run-Modus.

Endpunkt [MAX] einlernen:

▶ Taste [●] drücken, um den Run-Modus zu verlassen.
▷ LED für [MAX] leuchtet weiß.
▶ Objekt für den analogen Endpunkt platzieren.
▶ Taste [●] für 2 Sekunde gedrückt halten, um [MAX] einzulernen.
▷ LED für [MAX] blinkt zweimal (50 Hz).
▷ Sensor geht zurück in den Run-Modus.

9.2.2 Parametrierung über IO-Link

Startpunkt [ASP2] einlernen:

▶ [Parameter] > [Analoger Ausgang 2] aufrufen.
▶ [ASP2] wählen.
▶ Messwert für den Startpunkt in mm eingeben.

Alternativ kann der Messwert automatisch eingelernt werden.

▶ Objekt für den Startpunkt platzieren.
▶ Auf [ASP2 teachen] klicken.

Endpunkt [AEP2] einlernen:

▶ [Parameter] > [Analoger Ausgang 2] aufrufen.
▶ [AEP2] wählen.
▶ Messwert für den Startpunkt in mm eingeben.

Alternativ kann der Messwert automatisch eingelernt werden.

▶ Objekt für den Endpunkt platzieren.
▶ Auf [AEP2 teachen] klicken.

9.3 OUT1 aktivieren

9.3.1 Parametrierung über IO-Link

▶ [Parameter] > [Ausgangskonfiguration] aufrufen.
▶ [ou1] wählen.
▶ [SSC1.1] einstellen.

9.4 Ausgangslogik (PNP/NPN)

Schaltlogik für alle Ein- und Ausgänge einstellen.

9.4.1 Parametrierung über IO-Link

▶ [Parameter] > [Grundeinstellungen] aufrufen.
▶ [P-n] wählen.
▶ [PnP] (positiv schaltend) oder [nPn] (negativ schaltend) einstellen.

9.5 Gerät verriegeln/entriegeln

9.5.1 Parametrierung über Gerätetasten

Verriegeln:

▶ [●] und [▼] gleichzeitig für 10 Sekunden gedrückt halten.

▷ Grüne Status-LED blinkt (1 Hz).

▷ Nach 10 Sekunden blinkt die grüne Status-LED zweimal (50 Hz).

▷ Der Sensor ist verriegelt und geht zurück in den Run-Modus.

Entriegeln:

▶ [●] und [▼] gleichzeitig für 10 Sekunden gedrückt halten.

▷ Grüne Status-LED blinkt (1 Hz).

▷ Nach 10 Sekunden blinkt die grüne Status-LED zweimal (50 Hz).

▷ Der Sensor ist entriegelt und geht zurück in den Run-Modus.

Anzeige der Geräteverriegelung:

▶ [●] oder [▼] drücken.
▷ Grüne Status-LED erlischt für 0,5 Sekunden.
▷ Das Gerät wechselt in den Run-Modus und die grüne Status-LED leuchtet wieder dauerhaft.

9.5.2 Parametrierung über IO-Link

▶ [Parameter] > [Anzeigeeinstellungen] aufrufen.

▶ [Loc] wählen.

▶ [Loc] zum Verriegeln und [uLoc] zum Entriegeln einstellen.

Anzeige der Geräteverriegelung:

▶ [●] oder [▼] drücken.
▷ Grüne Status-LED erlischt für 0,5 Sekunden.
▷ Das Gerät wechselt in den Run-Modus und die grüne Status-LED leuchtet wieder dauerhaft.

9.6 Anzeige aktueller Einstellung (Info-Modus)

▶ Taste [▼] drücken, um in den Info-Modus zu wechseln.
▷ LEDs leuchten für 2 Sekunden je nach Einstellung bei [I] / [U].
▷ Sensor geht zurück in den Run-Modus.

9.7 Rücksetzen auf Werkseinstellung

9.7.1 Rücksetzen über Gerätetasten

▶ Spannungsversorgung trennen.
▶ [▼] gedrückt halten und Spannungsversorgung wieder herstellen.
▶ [▼] lösen [●] drücken.
▷ Grüne Status-LED blinkt zwei Mal und bestätigt das Rücksetzen auf die Werkseinstellung.

9.7.2 Rücksetzen über IO-Link

▶ [Parameter] > [Grundeinstellungen] aufrufen.
▶ Auf Systembefehl [Anwendung rücksetzen] oder [Back-to-box] klicken.
▷ Das Gerät wird entsprechend der gewählten Rücksetzmethode zurückgesetzt.

Die beiden Systembefehle setzen das Gerät unterschiedlich zurück.

[Anwendung rücksetzen]: Die Parameter der technologiespezifischen Anwendung werden auf Standardwerte gesetzt. Identifikationsparameter bleiben unverändert. Ein Upload in den Datenspeicher des Masters wird ausgeführt, sofern in der Portkonfiguration des Masters aktiviert.

[Back-to-box]: Die Parameter des Geräts werden auf die Werkseinstellungen gesetzt und die Kommunikation wird bis zum nächsten Aus- und Einschalten gesperrt. Hinweis: Trennen Sie das Gerät direkt vom Master-Port!

9.8 Zusätzliche Parametereinstellungen über IO-Link

9.8.1 Einschaltverzögerung

Es kann eine Einschaltverzögerung für beide Schaltausgänge eingestellt werden (0...10s).

▶ [Parameter] > [SSC1.1 / SSC1.2] aufrufen.
▶ [SSC1.1 / SSC1.2 Einschaltverzögerung] wählen.
▶ Eine Einschaltverzögerung zwischen 0...10s eingeben.

Um eine Einschaltverzögerung für [SSC1.2] einzustellen, muss dieser zuerst aktiviert werden.

9.8.2 Ausschaltverzögerung

Es kann eine Ausschaltverzögerung für beide Schaltausgänge eingestellt werden (0...10s).

▶ [Parameter] > [SSC1.1 / SSC1.2] aufrufen.
▶ [SSC1.1 / SSC1.2 Ausschaltverzögerung] wählen.
▶ Eine Ausschaltverzögerung zwischen 0...10s eingeben.

Um eine Ausschaltverzögerung für [SSC1.2] einzustellen, muss dieser zuerst aktiviert werden.

9.8.3 Filter

Einstellung der Filtereigenschaft in Bezug auf die Erfassungsgeschwindigkeit.

Es stehen 4 Optionen zur Auswahl.

• [HIGH] (Langsame Erfassung, Präzision)
• [MEdi] (Standard)
• [LOW] (mittlere Erfassung, Filterung einzelner Störimpulse)
• [OFF] (Schnelle Erfassung, ohne Filterung)
▶ [Parameter] > [Signal] aufrufen.
▶ [FILT] wählen.
▶ Eine der Optionen einstellen.

9.8.4 Transmitter Konfiguration

Einstellung zum Aktivieren und Deaktivieren der Sendeeinheit.

Es stehen 4 Optionen zur Auswahl.

• [OFF / Aus] (dauerhaft aus)
• [On / Ein] (dauerhaft ein)
• [On_ExtActive / Einschalten mit externem Signal aktiv] (über Eingang IN1 an Pin 5)
• [PDOut / Gesteuert durch PDOut] (über IO-Link Kommunikation PDOut)
▶ [Parameter] > [Signal] aufrufen.
▶ [Transmitte configuration] wählen.
▶ Eine der Optionen einstellen.

Mit Hilfe von Steuerungsdaten via IO-Link (PDOut) kann der Betriebszustand des Gerätes geändert werden.

Im Falle einer Kommunikationsunterbrechung (COMLOST) verbleibt das Gerät im letzten, durch gültige Steuerungsdaten (PDOut) eingestellten Betriebszustand.

9.8.5 Schaltzähler

Zählt die Anzahl der erfassten Objekte.

▶ [Parameter] > [Digitaler Ausgang 1 / Digitaler Ausgang 2] aufrufen.
▶ [SSC1.1 Zähler / SSC1.2 Zähler] wählen.
▶ Zählerwert ablesen.

Der Zähler kann über den Systembefehl [Reset Zähler auf Null] zurückgesetzt werden. Durch den Befehl werden alle Zähler zurückgesetzt.

▶ [Parameter] > [Zählerkonfiguration] aufrufen.
▶ Auf Systembefehl [Reset Zähler auf Null] klicken.
▷ Alle Zähler (Schaltzähler und Speicher Lo / Hi) werden zurückgesetzt.

9.8.6 Betriebsmodi

Einstellung der Auswertegeschwindigkeit.

Es stehen 3 Optionen zur Auswahl:

• [Standard]
• [Power]
• [Speed]
▶ [Parameter] > [Grundeinstellungen] aufrufen.

▶ [ModE] wählen.
▶ Eine der Optionen einstellen.

Betriebsmodus	Geschwindigkeit	Objektfarbe (schwarz)
[Standard]	++	++
[Power]	+	+++
[Speed]	+++	+

In der Tabelle sind unterschiedliche Applikationen mit den jeweiligen Betriebsmodi vorab bewertet. Die Bewertungsskala fängt bei „+“ weniger geeignet an und geht bis „+++“ sehr gut geeignet weiter.

10 Einstellung

10.1 Einstellung der Tastweite über IO-Link

Bei „Switchpoint Logic = 1“ sind „ON“ und „OFF“ vertauscht in den Grafiken zu betrachten.

10.1.1 Single Point Mode

SSC aktive: PDV ≥ SP1

SSC inaktive : PDV ≤ SP1 + H

10.1.1.1 Single Point Mode nach Smart Sensor Profil

Schließer:

SP1

SP1 + H

(Switchpoint Logic = 0)

Einschaltpunkt

Ausschaltpunkt

10.1.1.2 Single Point Mode nach Smart Sensor Profil - Two value teach

Schließer:

SP1 = √TP1*TP2

SP1 + H

(Switchpoint Logic = 0)

Einschaltpunkt

Ausschaltpunkt

10.1.1.3 Single Point Mode - Position

Schließer:

SP1

SP2 + H

(Switchpoint Logic = 0)

Einschaltpunkt

Ausschaltpunkt

10.1.1.4 Background Suppression

Schließer: (Switchpoint Logic = 0)

SP1 = teach - 2*H Einschaltpunkt

SP1 + H Ausschaltpunkt

SP: Schaltpunkt

H: Hysterese

TP: Teachpunkt

B: Hintergrundunterdrückung

SSC: Switching
SignalChannel

PDV: Process
DataVariable

10.1.2 Window Mode

Schließer: (Switchpoint Logic = 0)

SP1 Einschaltpunkt

SP1 + H Ausschaltpunkt

SP2 Ausschaltpunkt Fenster

SP2 + H Einschaltpunkt Fenster

10.1.2.1 Window Mode - Two value teach

Schließer: (Switchpoint Logic = 0)

SP1 = √TP1*TP2 Einschaltpunkt

SP1 + H Ausschaltpunkt

SP2 = √TP1*TP2 Ausschaltpunkt Fenster

SP2 + H Einschaltpunkt Fenster

10.1.3 Two Point Mode

Schließer:

SP1

SP2

(Switchpoint Logic = 0)

Ausschaltpunkt

Einschaltpunkt

SP:

H:

TP:

SSC:

PDV:

Schaltpunkt

Hysterese

Teachpunkt

Switching
SignalChannel

Process
DataVariable

11 Fehlerbehebung

Mögliche Ursache	Lösung
Kurzschluss an Schaltausgang OUT1 / OUT2	► Verdrahtung überprüfen
Umgebungstemperatur zu hoch	► Umgebungstemperatur reduzieren
Versorgungsspannung außerhalb der Spezifikation (→ technisches Datenblatt)	► Versorgungsspannung anpassen

Wenn sich das Gerät unerwartet oder fehlerhaft verhält:

▶ Gerät von Spannungsversorgung trennen (Neustart)
▶ Auslieferungszustand wiederherstellen (über IO-Link)

Wenn die Probleme weiterhin bestehen:

▶ ifm-Support unter www.ifm.com kontaktieren.

12 Wartung, Instandsetzung, Entsorgung

Die Instandsetzung defekter Sensoren ist nur durch den Hersteller erlaubt.

▶ Die Frontscheibe des Gerätes von Verschmutzung freihalten.
▶ Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.
▶ Das Modulgehäuse nicht öffnen. Es befinden sich keine Komponenten im Inneren, die vom Benutzer selbst gewartet werden könnten.

13 Werkseinstellung

IO-Link Parameter	Parameterfunktion	Einstellbereich	Werkseinstellung	Eigene Einstellung
[P-n]	Ausgangspolarität	[PNP][NPN]	PNP
[Mode]	Betriebsmodus	[Standard][Power][Speed]	Standard
[SSC1.1 Param Sp1]	Schaltpunkt 1	(3000 ... 8000) * 0,01 (OMH551)(5000 ... 20000) * 0,01 (OMH553)(500 ... 5000) * 0,1 (OMH555)	8000 (OMH551)20000 (OMH553)5000 (OMH555)
[SSC1.1 Param Sp2]	Schaltpunkt 2	(3000 ... 8000) * 0,01 (OMH551)(5000 ... 20000) * 0,01 (OMH553)(500 ... 5000) * 0,1 (OMH555)	3000 (OMH551)5000 (OMH553)500 (OMH555)
[SSC1.1 Config Logik]	Schaltausganglogik	0: [High aktiv]1: [Low Aktiv]	0
[SSC1.1 Config Mode]	Schaltpunktbetriebsmodi	0: [Deaktiviert]1: [Single Point]2: [Window]3: [TwoPoint]	1
[SSC1.1 Config Hyst]	Hysterese	(10...500) * 0,01 (OMH551)(10...500) * 0,01 (OMH553)(10...500) * 0,1 (OMH555)	20 (OMH551)20 (OMH553)20 OMH555)
[SSC1.2 Param Sp1]	Schaltpunkt 1	(3000 ... 8000) * 0,01 (OMH551)(5000 ... 20000) * 0,01 (OMH553)(500 ... 5000) * 0,1 (OMH555)	8000 (OMH551)200O0 (OMH553)5000 (OMH555)
[SSC1.2 Param Sp2]	Schaltpunkt 2	(3000 ... 8000) * 0,01 (OMH551)(5000 ... 20000) * 0,01 (OMH553)(500 ... 5000) * 0,1 (OMH555)	3000 (OMH551)500 (OMH553)500 (OMH555)
[SSC1.2 Config Logik]	Schaltausganglogik	0: [High aktiv]1: [Low Aktiv]	0
[SSC1.2 Config Mode]	Schaltpunktbetriebsmodi	0: [Deaktiviert]1: [Single Point]2: [Window]3: [TwoPoint]	1
[SSC1.2 Config Hyst]	Hysterese	(10...500) * 0,01 (OMH551)(10...500) * 0,01 (OMH553)(10...500) * 0,1 (OMH555)	20 (OMH551)20 (OMH553)20 OMH555)
[SSC1.1 Einschaltverzögerung]	Einschaltverzögerung	(0 ... 10000) * 0,001	0
[SSC1.1 Ausschaltverzögerung]	Ausschaltverzögerung	(0 ... 10000) * 0,001	0
[SSC1.2 Einschaltverzögerung]	Einschaltverzögerung	(0 ... 10000) * 0,001	0
[SSC1.2 Ausschaltverzögerung]	Ausschaltverzögerung	(0 ... 10000) * 0,001	0
[FILT]	Messwertfilterung	0: [OFF]1: [LOW]2: [Medi]3: [HIGH]	2
[Loc]	Verriegelung der ext. Bedienung	0: [Loc]1: [uLoc]	1
[ou2]	Ausgangskonfiguration	1: [Analogsignal 4... 20mA]2: [Analogsignal 0... 10V]	1
[ASP2]	Analogstartpunkt	(3000 ... 8000) * 0,01 (OMH551)(5000 ... 20000) * 0,01 (OMH553)(500 ... 5000) * 0,1 (OMH555)	3000 (OMH551)5000 (OMH553)500 (OMH555)
[AEP2]	Analogendpunkt	(3000 ... 8000) * 0,01 (OMH551)(5000 ... 20000) * 0,01 (OMH553)(500 ... 5000) * 0,1 (OMH555)	8000 (OMH551)20000 (OMH553)5000 (OMH555)
[Transmitterkonfiguration]	Ansteuerung der Senderabschaltung	0: [Aus]1: [Ein]3: [On_ExtActive]4: [PDOut]	4
