XT 515TRE - Rasenmäher Texas - Kostenlose Bedienungsanleitung

Produkttyp	Selbstfahrender Rasenmäher
Marke	Texas
Modell	XT 515TRE
Schnittbreite	51 cm (laut Modell geschätzt)
Schnitthöhe	25 mm – 75 mm, 7 Positionen
Motor	4-Takt, bleifreies Benzin E5
Ölkapazität	0,5 Liter (SAE-30 Öl)
Start	Seilzugstarter und Elektrostarter (Batterie)
Batterie	Wiederaufladbar, erste Ladung 5 Stunden
Schnittfunktionen	Rückwurf, Seitenauswurf, Mulchen (mit Adapter)
Fangkorb	Ja, mit Füllstandsanzeige
Messerbremse	Stoppt Motor und Messer in 3 Sekunden
Höhenverstellung des Griffs	Ja, verstellbar
Wasseranschluss	Ja, zur Reinigung des Mähwerks
Wartung	Ölwechsel nach 5 h, dann 1x/Jahr; waschbarer Luftfilter; Messer schärfen oder ersetzen; Zündkerze (Elektrodenabstand 0,7-0,8 mm)
Gewicht	Nicht angegeben (ca. 30-35 kg geschätzt)
Garantie	2 Jahre
Artikelnummer Zündkerze	448087
Winterlagerung	Tank leeren, Öl ablassen, Zylinder ölen
Sicherheit	Messerbremse, Notstopp, Motorbremsgriff, Mähen an steilen Hängen verboten

Häufig gestellte Fragen - XT 515TRE Texas

Wie starte ich den Rasenmäher Texas XT 515TRE?

Stellen Sie vor dem Start sicher, dass der Ölstand (SAE-30) korrekt ist und der Tank bleifreies Benzin E5 enthält. Bei kaltem Motor den Choke verwenden. Halten Sie den Motorbremsgriff gedrückt, ziehen Sie dann am Seilzugstarter oder verwenden Sie den Elektrostarter (geladene Batterie). Lassen Sie die Bremse los, um den Motor zu stoppen.

Welches Öl verwenden und wann wechseln?

Verwenden Sie SAE-30 Öl. Die Motorölkapazität beträgt 0,5 Liter. Der erste Ölwechsel ist nach 5 Betriebsstunden, danach mindestens einmal jährlich durchzuführen. Verwenden Sie ein Ölabsaugkit (Art.-Nr. 40-11336), um das Öl durch die Einfüllöffnung abzulassen.

Wie stelle ich die Schnitthöhe ein?

Der Rasenmäher verfügt über 7 Schnitthöhen von 25 mm bis 75 mm. Verwenden Sie den Einstellhebel (Markierung P in der Abbildung), um die Höhe je nach Graslänge anzupassen.

Was tun, wenn das Messer nicht mehr richtig schneidet?

Überprüfen Sie das Messer: Ist es stumpf, können Sie es schärfen. Ist es beschädigt, gerissen oder verbogen, ersetzen Sie es. Demontieren Sie das Messer durch Lösen der zentralen Schraube (Anzugsdrehmoment: 50 Nm). Tragen Sie Handschuhe. Schärfen Sie es unter Beibehaltung der Balance oder lassen Sie es von einem Fachmann machen.

Wie reinige ich das Mähwerk?

Der Rasenmäher ist mit einem Wasseranschluss auf der linken Seite ausgestattet. Stellen Sie die Maschine auf die niedrigste Schnitthöhe auf Rasen, schließen Sie einen Schlauch an, öffnen Sie das Wasser und starten Sie den Motor. Die rotierenden Messer reinigen das Mähwerk. Für beste Ergebnisse nach jedem Mähen reinigen, bevor das Gras trocknet.

Wie pflege ich die Batterie des Elektrostarters?

Laden Sie die Batterie vor der ersten Verwendung 5 Stunden. Während der Saison laden Sie sie bei Bedarf einige Stunden nach. Im Winter lagern Sie sie trocken und warm und laden Sie sie 1-2 Mal im Winter, um die Kapazität zu erhalten.

Wie lagere ich den Rasenmäher im Winter?

Entleeren Sie den Benzintank und lassen Sie den Motor laufen, bis der Kraftstoff verbraucht ist. Entfernen Sie die Zündkerze, geben Sie einen Esslöffel Öl in den Zylinder und ziehen Sie mehrmals am Seilzugstarter. Setzen Sie die Zündkerze ohne Kappe wieder ein. Wechseln Sie das Öl und reinigen Sie den Rasenmäher. Lagern Sie ihn an einem sauberen, trockenen Ort.

Was tun, wenn der Rasenmäher ungewöhnlich vibriert?

Stoppen Sie sofort den Motor und überprüfen Sie das Messer. Vibrationen werden oft durch ein unausgewuchtetes, beschädigtes oder falsch befestigtes Messer verursacht. Überprüfen Sie auch die Schrauben und Muttern. Ist das Messer beschädigt, ersetzen Sie es. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie verwende ich den Fangkorb?

Montieren Sie den Korbrahmen durch Zusammenstecken. Der Korb ist mit einer Füllstandsanzeige ausgestattet. Zum Mähen ohne Korb befestigen Sie den Abstandshalter unter dem Heckauswurfschutz. Entfernen Sie niemals den Heckauswurfschutz ohne Korb.

Wo finde ich Ersatzteile und wie kontaktiere ich den Kundendienst?

Verwenden Sie nur Original-Ersatzteile von Texas. Für Garantiereparaturen geben Sie die Modellnummer und die Seriennummer (auf dem CE-Etikett) an. Bewahren Sie den Kassenbon als Garantienachweis auf. Wenden Sie sich bei Problemen, die nicht in der Anleitung beschrieben sind, an einen autorisierten Händler oder Texas A/S.

BEDIENUNGSANLEITUNG XT 515TRE Texas

DE Bedienungsanleitung

A. Håndtag for fremdrift *

B. Händtag for motorstop

C. Rekylstarter

D. Vingemøtrik

DE Übersetzung der Originalbetriebsanleitung

Abbildungen 2

Warnsymbole 9

Warnsymbole 9

Sicherheitsvorkehrungen.... 20

Identifizierung der Teile 21

Montage 21

Bowdenzug-Einstellungen.... 22

Batterie (Elektrischer Anlasser) 22

Betrieb....22

Wasserdüse 23

Ölwechsel....23

Luftfilter 23

Messer 24

Wartung der Zündkerze 24

Aufbewahrung und Wartung.... 24

Standard-Gewährleistungsbedingungen 25

Technische Daten 63

Fehlerbehebung 69

CE-Konformitätserklärung 77

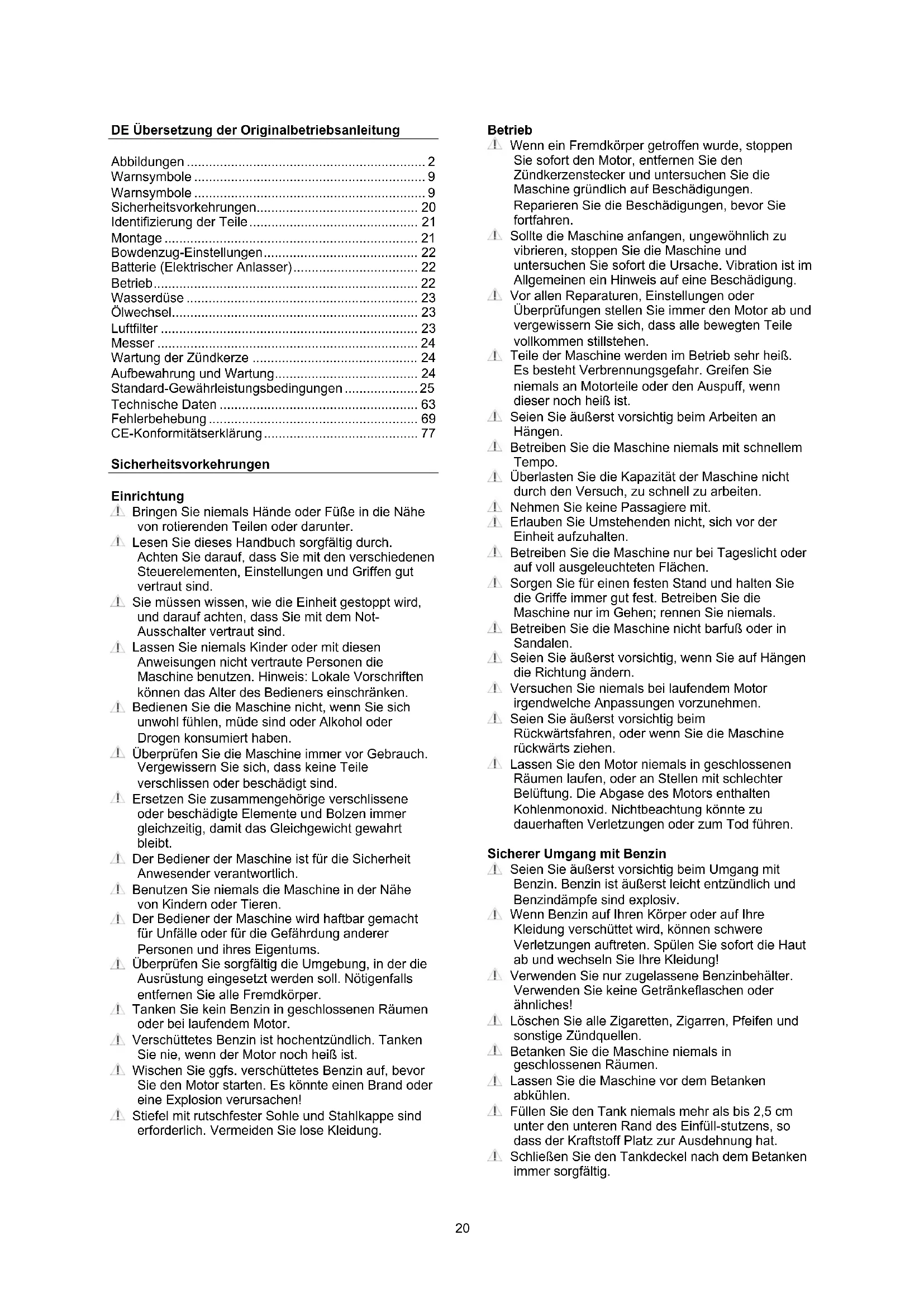

Sicherheitsvorkehrungen

Einrichtung

1. Bringen Sie niemals Hände oder Füße in die Nähe von rotierenden Teilen oder darunter.

2. Lesen Sie dieses Handbuch sorgfältig durch. Achten Sie darauf, dass Sie mit den verschiedenen Steuerelementen, Einstellungen und Griffen gut vertraut sind.

4 Sie müssen wissen, wie die Einheit gestoppt wird, und darauf achten, dass Sie mit dem Not-Ausschalter vertraut sind.

A. Lassen Sie niemals Kinder oder mit diesen Anweisungen nicht vertraute Personen die Maschine benutzen. Hinweis: Lokale Vorschriften können das Alter des Bedieners einschränken.

Bedienen Sie die Maschine nicht, wenn Sie sich unwohl fühlen, müde sind oder Alkohol oder Drogen konsumiert haben.

1. Überprüfen Sie die Maschine immer vor Gebrauch. Vergewissern Sie sich, dass keine Teile verschlissen oder beschädigt sind.

2. Ersetzen Sie zusammengehörige verschlissene oder beschädigte Elemente und Bolzen immer gleichzeitig, damit das Gleichgewicht gewahrt bleibt.

Der Bediener der Maschine ist für die Sicherheit Anwesender verantwortlich.

Benutzen Sie niemals die Maschine in der Nähe von Kindern oder Tieren.

Der Bediener der Maschine wird haftbar gemacht für Unfälle oder für die Gefährdung anderer Personen und ihres Eigentums.

Überprüfen Sie sorgfältig die Umgebung, in der die Ausrüstung eingesetzt werden soll. Nötigenfalls entfernen Sie alle Fremdkörper.

Tanken Sie kein Benzin in geschlossenen Räumen oder bei laufendem Motor.

Verschüttetes Benzin ist hochentzündlich. Tanken Sie nie, wenn der Motor noch heiß ist.

1. Wischen Sie ggfs. verschüttetes Benzin auf, bevor Sie den Motor starten. Es könnte einen Brand oder eine Explosion verursachen!

Stiefel mit rutschfester Sohle und Stahlkappe sind erforderlich. Vermeiden Sie lose Kleidung.

Betrieb

Wenn ein Fremdkörper getroffen wurde, stoppen Sie sofort den Motor, entfernen Sie den Zündkerzenstecker und untersuchen Sie die Maschine gründlich auf Beschädigungen. Reparieren Sie die Beschädigungen, bevor Sie fortfahren.

Sollte die Maschine anfangen, ungewöhnlich zu vibrieren, stoppen Sie die Maschine und untersuchen Sie sofort die Ursache. Vibration ist im Allgemeinen ein Hinweis auf eine Beschädigung.

4 Vor allen Reparaturen, Einstellungen oder Überprüfungen stellen Sie immer den Motor ab und vergewissern Sie sich, dass alle bewegten Teile vollkommen stillstehen.

Teile der Maschine werden im Betrieb sehr heiß. Es besteht Verbrennungsgefahr. Greifen Sie niemals an Motorteile oder den Auspuff, wenn dieser noch heiß ist.

Seien Sie äußerst vorsichtig beim Arbeiten an Hängen.

1 Betreiben Sie die Maschine niemals mit schnellem Tempo.

Überlasten Sie die Kapazität der Maschine nicht durch den Versuch, zu schnell zu arbeiten.

⚠ Nehmen Sie keine Passagiere mit.

Erlauben Sie Umstehenden nicht, sich vor der Einheit aufzuhalten.

1 Betreiben Sie die Maschine nur bei Tageslicht oder auf voll ausgeleuchteten Flächen.

Sorgen Sie für einen festen Stand und halten Sie die Griffe immer gut fest. Betreiben Sie die Maschine nur im Gehen; rennen Sie niemals.

4 Betreiben Sie die Maschine nicht barfuß oder in Sandalen.

Seien Sie äußerst vorsichtig, wenn Sie auf Hängen die Richtung ändern.

Versuchen Sie niemals bei laufendem Motor irgendwelche Anpassungen vorzunehmen.

Seien Sie äußerst vorsichtig beim Rückwärtsfahren, oder wenn Sie die Maschine rückwärts ziehen.

Lassen Sie den Motor niemals in geschlossenen Räumen laufen, oder an Stellen mit schlechter Belüftung. Die Abgase des Motors enthalten Kohlenmonoxid. Nichtbeachtung könnte zu dauerhaften Verletzungen oder zum Tod führen.

Sicherer Umgang mit Benzin

Seien Sie äußerst vorsichtig beim Umgang mit Benzin. Benzin ist äußerst leicht entzündlich und Benzindämpfe sind explosiv.

Wenn Benzin auf Ihren Körper oder auf Ihre Kleidung verschüttet wird, können schwere Verletzungen auftreten. Spülen Sie sofort die Haut ab und wechseln Sie Ihre Kleidung!

Verwenden Sie nur zugelassene Benzinbehälter. Verwenden Sie keine Getränkeflaschen oder ähnliches!

Löschen Sie alle Zigaretten, Zigarren, Pfeifen und sonstige Zündquellen.

⚠ Betanken Sie die Maschine niemals in geschlossenen Räumen.

Lassen Sie die Maschine vor dem Betanken abkühlen.

4 Füllen Sie den Tank niemals mehr als bis 2,5 cm unter den unteren Rand des Einfüll-stutzens, so dass der Kraftstoff Platz zur Ausdehnung hat.

1 Schließen Sie den Tankdeckel nach dem Betanken immer sorgfältig.

⚠️ Verwenden Sie beim Betanken niemals die Feststellfunktion der Tankpistole.
⚠️ Rauchen Sie nicht beim Betanken.
4 Betanken Sie niemals innerhalb von Gebäuden oder wo Benzindämpfe auf eine Zündquelle treffen können.
Stellen oder Verwenden Sie niemals Benzin oder die Maschine in der Nähe von Geräten, Zündflammen, Grills, elektrischen Geräten, Elektrowerkzeugen usw.

Wartung und Aufbewahrung

A. Zur Wartung und Reinigung, zum Austausch von Werkzeugen und beim Transport ohne eigene Motorkraft muss der Motor abgestellt und der Zündkerzenstecker abgezogen werden. Warten Sie bis den Motor abgekühlt und nicht mehr heiß ist.
Tragen Sie bei allen Wartungsarbeiten Schutzkleidung und Schutzbrille.
4. Überprüfen Sie regelmäßig, dass alle Schrauben und Muttern gut angezogen sind. Ziehen Sie diese nötigenfalls nach.
Vor dem Lagern in geschlossenen Räumen oder unter einer Abdeckung muss der Motor vollkommen abgekühlt sein.
⚠️ Wenn die Maschine einige Zeit lang nicht benutzt wird, beachten Sie bitte die Anleitungen in dieser Bedienungsanleitung.
Halten Sie die Sicherheits- und Hinweisschilder intakt oder ersetzen Sie sie nötigenfalls.
Verwenden Sie nur Originalersatzteile oder -zubehör. Bei Verwendung von Nicht-Originalteilen oder -zubehör erlischt die Produkthaftung.

Verschiedenes

Der Motor wird ohne Öl geliefert!
⚠ Vor dem Start mit Öl befüllen und den Ölstand kontrollieren. Verwenden Sie Motoröl SAE-30.
A Werkseitig montierte Steuerelemente, wie z.B. das am Griff montierte Kupplungskabel dürfen nicht entfernt oder freigelegt werden.
Entleeren Sie den Kraftstofftank nur im Freien. Benzin ist äußerst leicht entzündlich und Benzindämpfe sind explosiv.
Stellen Sie sicher, dass die Maschine beim Transport auf einem Pritschenwagen o.ä. gut gesichert ist.

Elektrische Altgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Dieses Gerät sollte in Ihrem örtlichen Recycling-Zentrum sicher verwertet werden.

Der Rasenmäher wurde nach den neuesten sicherheitstechnischen Anforderungen hergestellt. Dazu gehört auch eine Messerbremse, die in drei Sekunden den Motor und das Messer anhält. Jede Vorsichtsmaßnahme wirkt nur, wenn sie auch genau eingehalten wird. Beachten Sie bei der Montage Ihres Rasenmähers die folgende Beschreibung.

Identifizierung der Teile

Siehe Abbildung ID

Hinweis: Die Abbildungen können von Ihrem Modell abweichen

A. Bügel für Antrieb *
B. Bügel für Motorbremse
C. Seilzugstarter
D. Flügelmutter
E. Hinterer Auswurfschutz mit Abstandhaltern *
F. Wasserdüse
G. Grasfangkorb
H. Benzintankdeckel
I. Luftfilter
J. Auspuff
K. Zündkerze
L. Öldeckel
M. Elektrischer Anlasser *
N. Frontplatte *
O. Gasregler/Choke *
P. Schnitthöheneinstellung
Q. Seitlicher Auswurfschutz *
R. Einspritzknopf *

* kann von Ihrem Modell abweichen.

Montage

Auspacken: Abbildung M1

Ziehen Sie den Rasenmäher seitlich aus dem Karton.

Der Karton enthält:

1 Rasenmäher
2 Flügelmuttersets mit Flügelmuttern, Schrauben und Unterlegscheiben. (Siehe ID; D)
1 Abstandhalter (Siehe ID; E)

Warnhinweis: Stellen Sie sicher, dass die Bowdenzüge nicht eingeklemmt sind.

Griffstange und Höheneinstellung: Abbildung M2

Die Griffstangen sind in der Höhe einstellbar. Sie können also so eingestellt werden, wie es Ihnen am bequemsten ist. Bevor Sie die Griffstange montieren, sollten Sie herausfinden, welche Höhe für Sie am besten geeignet ist.

1. Befestigen Sie die untere Griffstange wie abgebildet und mit Schrauben befestigen.
2. Befestigen Sie die obere Griffstange auf der unteren. Verwenden Sie hierzu eine Flügelschraube, die durch das Innere der Griffstange gesteckt wird.
3. Verlegen Sie den Bowdenzug und befestigen Sie ihn mit den Kabelklemmen.

Montage des Motorbremsbowdenzug: Abbildung M3

1. Drücken Sie den oberen Bügel ID:B vorsichtig nach vorne.
2. Führen Sie den Motorbremsbowdenzug von außen in das Loch im Bügel ID:B und haken Sie ihn ein.

Montage des Antriebsbowdenzug: Abbildung M3

1. Drücken Sie den unteren Bügel ID:A vorsichtig nach unten
2. Führen Sie den Antriebsbowdenzug von Außen in das Loch im Bügel ID:A und haken Sie ihn ein.

Montage des Seilzugstarters: Abbildung M4

1. Betätigen Sie den Motorbremsbügel und halten Sie ihn, um das Anlasserkabel am Motor zu lösen.
2. Ziehen Sie vorsichtig das Anlasserkabel aus dem Motor (Der Motorbremsbügel MUSS betätigt bleiben)
3. Befestigen Sie den Startergriff in der Halterung an der Griffstange.
4. Lassen Sie den Motorbremsbügel und den Startergriff los.

Montage der Frontplatte: Abbildung M5\*

1. Bei Modellen mit Frontplatte mit Getränkehalter folgen Sie Abbildung M5-1
2. Bei Modellen mit Frontplatte folgen Sie Abbildung M5-2

* Hinweis: Nicht alle Modelle haben Frontplatten

Montage des Grasfangkorbs: Abbildung M6

Lassen Sie den Rahmen des Grasfangkorbs einrasten. Die praktische Anzeige am Grasfangkorb gibt an, wenn der Korb mit Gras gefüllt ist und geleert werden muss.

Hinterer Auswurfschutz: Abbildung M7-1

Wenn Sie ohne Grasfangkorb mähen möchten, ist es wichtig, den Abstandhalter zu befestigen.

Führen Sie den Abstandhalter (ID:E) unter dem hinteren Auswurfschutz ein.

Hinweis: Den Abstandhalter is nur für den Auswurf nach hinten! Anderenfalls sollten den entfernt werden.

Warnhinweis: Wenn den Abstandhalter nicht montiert ist, hat der Rasenmäher Probleme mit dem Auswurf des Grases.

Mulchkeil: Abbildung M7-2

Schliessen Sie den seitlichen Schutz, wenn Sie mit der Mulchfunktion mähen möchten.

Hinweis: Verwenden Sie den Grasfangkorb nicht!

Seitlicher Auswurfschutz: Abbildung M7-3\*

Öffnen Sie den seitlichen Schutz an.

Hinweis: Verwenden Sie den Grasfangkorb nicht!

* Hinweis: Nicht alle Modelle haben einen seitlichen Auswurfschutz

Bowdenzug-Einstellungen

Folgende Bowdenzüge müssen möglicherweise neu justiert werden: Abbildung A1

1. Gasregler-Bowdenzug

Einstellung des Gasregler-Bowdenzugs: Abbildung A1 \*

Wenn das Drehzahlreglerkabel durchhängt, können Sie das einfach durch Anziehen oder Lösen der Schraube am Motorblock beheben.

* Hinweis: nicht alle Modelle haben Gasregler.

Batterie (Elektrischer Anlasser)

Die Batterie vor dem Gebrauch aufladen

Bevor Sie die Elektrostartfunktion nutzen können, muss die Batterie 5 Stunden lang aufgeladen werden! Lösen Sie das Kabel zwischen der Batterie und dem Griff, verbinden Sie das Kabel mit dem mitgelieferten Ladestecker und stecken Sie den Stecker zum Aufladen ein. Siehe Abbildung. A4

Aufladen während der Saison

Die Batterie wird beim Fahren nicht aufgeladen; daher wird es wahrscheinlich notwendig, dass die Batterie zusätzlich mehrfach während der Saison aufgeladen werden muss, je nachdem wie oft der Motor ein-/ausgeschaltet wird. Laden Sie die Batterie 5 Stunden lang auf.

Lagerung der Batterie

Während des Winters wird die Batterie an einem trockenen und warmen Ort gelagert. Die Batterie niemals niedrigen Temperaturen oder Frost aussetzen. Laden Sie die Batterie zuvor vollständig auf. Alternativ decken Sie die Batterie mit einem dicken Teppich oder dergleichen ab, sofern der Mäher in einem Schuppen/Garage, wo es kalt sein kann, gelagert wird.

Laden Sie die Batterie während des Winters 1-2 mal auf (am mindestens jede 3 Monate), um sicherzustellen, dass sie die volle Leistung behält. Falsche Lagerung und unzureichende Ladung schädigen die Batterie.

* Hinweis: nicht alle Modelle haben einen elektrischen Anlasser.

Betrieb

Prüfen Sie immer vor dem Start den Ölstand und füllen Sie gegebenenfalls nach! Lesen und befolgen Sie die Anweisungen im beiliegenden Startführer!

Der Ölstand sollte auf dem Messstab immer zwischen Min. und Max. liegen. Füllen Sie SAE-30-Öl nach. Es sollten insgesamt 0,5 Liter Öl im Motor sein. Verwenden Sie für den Motor nur bleifreies E5-Benzin. Überfüllen Sie den Tank nicht.

Schnitthöheneinstellung: Abbildung F1

(Die Abbildungen können von Ihrem Modell abweichen) Der Rasenmäher hat 7 verschiedene Stufen. Die Schnitthöhe kann im Bereich von 25 mm bis 75 mm verstellt werden.

Start: Starten Sie den Rasenmäher niemals direkt auf hohem Gras.

Starten mit Seilzug mit Einspritzknopf, Abb. F2

1. Drücken Sie mehrmals den Einspritzknopf; drücken Sie zunächst 1-3 mals und danach nötigenfalls noch weitere 3-5 mals. Hinweis: Der Motor kann nicht "absaufen"
2. Betätigen Sie den Bügel der Motorbremse; dadurch wird die Motorbremse gelöst.
3. Ziehen Sie vorsichtig am Seilzugstarter, bis Sie einen Widerstand im Seil spüren; ziehen Sie dann schnell und kräftig. Lassen Sie den Seilzugstarter niemals los, sondern lassen Sie ihn vorsichtig wieder zur Startposition zurücklaufen.
4. Betätigen Sie den Bügel für den Eigenantrieb, um mit dem Mähen zu beginnen.

Starten mit Seilzug und Choke, Gashebel Abb. F3-A

1. Bei kaltem Motor stellen Sie den Gashebel auf "Choke" - Bei warmem Motor stellen Sie den Gashebel auf "Hase".
2. Betätigen Sie den Bügel der Motorbremse; dadurch wird die Motorbremse gelöst.
3. Ziehen Sie vorsichtig am Seilzugstarter, bis Sie einen Widerstand im Seil spüren; ziehen Sie dann schnell und kräftig. Lassen Sie den Seilzugstarter niemals los, sondern lassen Sie ihn vorsichtig wieder zur Startposition zurücklaufen.
4. Stellen Sie den Gashebel nach Bedarf ein.
5. Betätigen Sie den Bügel für den Eigenantrieb, um mit dem Mähen zu beginnen.

Starten mit elektrischem Anlasser, Abb. F3-B

Um ein unbeabsichtigtes Starten der Maschine zu vermeiden, sollte die Start-Taste von der Maschine abgenommen und sicher verstaut werden, wenn die Maschine nicht gebraucht wird.

1. Bei kaltem Motor stellen Sie den Gashebel auf "Choke" - Bei warmem Motor stellen Sie den Gashebel auf "Hase".
2. Betätigen Sie den Bügel der Motorbremse; dadurch wird die Motorbremse gelöst.
3. Beim Starten der Maschine die Start-Taste in das Zündschloss unter dem Griff einsetzen und drücken.
4. Die Taste gedrückt halten, bis der Motor startet. Erst dann loslassen.
5. Stellen Sie den Gashebel nach Bedarf ein.
6. Betätigen Sie den Bügel für den Eigenantrieb, um mit dem Mähen zu beginnen.

Hinweis: Solange der Mäher betrieben wird, muss der Motorbremsbügel betätigt werden.

Gashebel

Die Motordrehzahl kann während des Fahrens eingestellt werden. Drehen Sie den Gasgriff zum Einstellen der Drehzahl. (ID: M) Empfehlung: Bei Vollgas erhalten Sie beim Mähen die besten Ergebnisse.

* Hinweis: nicht alle Modelle haben einen Gasregler

Stoppen: Abbildung F4

Lassen Sie die Bügel für Motorbremse und Eigenantrieb los, um den Rasenmäher und den Motor auszuschalten!

Hinweis: Die Messer drehen sich nach dem Stoppen noch bis zu 3 Sekunden lang weiter.

Wasserdüse

An der linken Seite des Mähergehäuses ist eine Wasserdüse zum Waschen des Mähwerks. (Siehe Abbildung ID-F)

- Bei Verwendung des Wassereinlaufs muss die Maschine in die niedrigste Höheneinstellung gestellt werden und sich auf einem Rasen befinden. So bleibt das Wasser unter dem Deck.

- Bringen Sie einen Schlauch an der Düse an.

- Stellen Sie das Wasser an und starten Sie den Motor.

- Das Drehen der Messer sorgt dafür, dass das Wasser die Unterseite des Gehäuses reinigt.

* Hinweis: nicht alle Modelle haben eine Wasserdüse.

Bei Nichtbeachtung dieser Anweisung kann das Wasser auf das Getriebe und die Kupplungskabel spritzen, wodurch das Risiko von Korrosion und Kabelschäden steigt. Die Garantie erstreckt sich nicht auf diese!

Hinweis: Sie erhalten die besten Ergebnisse, wenn Sie das Mähwerk gleich nach jedem Mahen mit der Wasserdüsenfunktion reinigen. Bei angetrocknetem Gras funktioniert die Reinigung nicht optimal.

Ölwechsel

Das Öl sollte nach 5 Stunden zum ersten Mal gewechselt werden und danach einmal jährlich.

Sie benötigen dazu ein Ölablassset. Teilenummer: 40-11336

Öl und Ölablassset sind nicht im Lieferumfang enthalten

Verwenden Sie das Ölablassset folgendermaßen:

1. Stellen Sie den Motor an und lassen Sie ihn maximal 5 Minuten warmlaufen. Im warmen Motor wird das Öl flüssiger. Der Motor darf nicht heiß sein. In diesem Fall besteht Verbrennungsgefahr. Lassen Sie den Motor abkühlen bis er nur noch warm ist.

2. Schalten Sie nun den Motor aus. Tragen Sie für die nachfolgenden Arbeiten eine Schutzbrille und entsprechende Schutzkleidung!

3. Saugen Sie das warme Öl durch die Öleinfüllöffnung ab. Verwenden Sie dazu die Spritze aus dem Ölablasset. Verwenden Sie den Schlauch, um die Ölwanne zu erreichen.

4. Füllen Sie das Altöl in einen leeren Behälter um.

5. Füllen Sie den Motor mit SAE-30-Öl (0,5 L).

6. Prüfen Sie den Ölstand mit dem Messstab. (Min / Max)

Denken Sie daran, das Altöl umweltgerecht zu entsorgen. Beauftragen Sie Ihr örtliches Recycling-Zentrum.

Luftfilter

Bitte inspizieren und reinigen Sie die Luftfilter regelmäßig. Wenn die Filter nicht über einen längeren Zeitraum gereinigt worden sind, beeinflusst dies die Motorkraft, den Abgasausstoß und den Verschleiß negativ.

Siehe Abbildung A2

1. Reinigen Sie den Luftfilterkasten, bevor dieser geöffnet wird.
2. Vorsichtig die Abdeckung abziehen.
3. Entfernen und überprüfen Sie vorsichtig das Filterelement. Reinigen Sie dieses mit einer weichen Bürste. Wenn der Luftfilter sehr dreckig ist, muss er durch einen neuen ersetzt werden. Achten Sie darauf, dass kein Schmutz in den Ansaugtrakt des Motors kommt.
4. Montieren Sie das Filterelement.
5. Prüfen Sie, ob alle Komponenten wieder korrekt angebracht und der Luftfilterkasten, wie in der Abbildung gezeigt, geschlossen ist.

Messer

Überprüfung des Messers

• Achten Sie darauf, dass der Motor ausgeschaltet und der Zündkerzenstecker abgezogen ist.
• Kippen Sie den Rasenmäher mit dem Vorderteil nach oben.
• Überprüfen Sie das Messer auf Beschädigungen, Risse oder übermäßigen Rost oder Korrosion.
• Stellen Sie sicher, dass die Messerhalteschraube richtig angezogen ist.

Hinweis: Ein stumpfes Messer kann geschärft werden! Ein verschlissenes, verbogenes, gerissenes oder anderweitig beschädigtes Messer muss ersetzt werden!

Demontage des Messers: Siehe Abbildung A3

Wenn Sie das Messer zum Schärfen oder Ersetzen entfernen, müssen Sie schwere Handschuhe zum Schutz Ihrer Hände verwenden.

1. Lösen Sie die Messerhalteschraube. Verwenden Sie ein Stück Holz, um das Messer am Drehen zu hindern.
2. Entfernen Sie die Schraube, das Messer und die Messerhalterung in dieser Reihenfolge.
3. Schärfen Sie das Messer oder ersetzen Sie es.
4. Befestigen Sie Messerhalterung, Messer, Unterlegscheibe und Schraube in dieser Reihenfolge.
5. Ziehen Sie die Messerhalteschraube sorgfältig mit 50 Nm an. Verwenden Sie ein Stück Holz, um das Messer am Drehen zu hindern.

Warnhinweis: Das Messer muss so geschärft werden, dass es ausgewuchtet ist. Es können sonst Schwingungen auftreten, die den Motor beschädigen. Beschädigungen am Motor wegen fehlerhaften Schärfens sind von der Garantie ausgeschlossen. Wir empfehlen deshalb, das Messer in einem Kundendienstzentrum schärfen zu lassen.

Wartung der Zündkerze

1. Ziehen Sie den Zündkerzenstecker ab.
2. Entfernen Sie Schmutz und Rückstände von der Zündkerze mit einer Bürste.
3. Lösen Sie die Zündkerze mit einem Zündkerzenschlüssel.
4. Kontrollieren Sie die Isolierung.
5. Reinigen Sie die Zündelektroden mit einer Stahlbürste.
6. Messen Sie den Abstand zwischen den Elektroden. Achten Sie dabei darauf, dass die Elektroden nicht beschädigt werden. Der Abstand muss 0,7 bis 0,8 mm betragen.
7. Setzen Sie die Zündkerze wieder ein. Eine beschädigte Kerze muss ersetzt werden. Teilenummer: 448087
8. Stecken Sie den Zündkerzenstecker wieder auf.

Aufbewahrung und Wartung

Der Rasenmäher sollte laufend inspiziert werden: Überprüfen Sie regelmäßig Schrauben, Muttern und Gehäuse. Sorgen Sie dafür, dass das Messer stets scharf ist. Es empfiehlt sich, das Messer mind. alle zwei Jahre auszutauschen. Es wird empfohlen, den Rasenmäher einmal pro Jahr zur Inspektion zu einem autorisierten Fachhändler zu bringen.

Aufbewahrung: Nach Gebrauch sollte der Rasenmäher an einem trockenen, sauberen Ort aufbewahrt werden. Nach jeder Benutzung ist eine Reinigung vorzunehmen. Gras und Schmutz sind laufend von der Gehäuseunterseite zu entfernen. Zum Reinigen sollte der Rasenmähers vorn hochgekippt werden (max. 45°). Wird er zur Seite gekippt, ist darauf zu achten, dass Vergaser und Luftfilter nach oben zeigen, weil sonst evtl. auslaufendes Öl den Motor beschädigen kann. Denken Sie unbedingt daran, vor Wartungsarbeiten den Zündkerzenstecker abzuziehen.

Aufbewahrung im Winter: Den Benzintank vollständig entleeren, dann den Motor so lange laufen lassen, bis das Benzin im Vergaser verbraucht ist. Den Zündkerzenstecker abziehen. Die Zündkerze herausdrehen und einen Esslöffel Motoröl in die Zündkerzenöffnung geben. Zum Verteilen des Öls an der Startschnur ziehen. Danach die Zündkerze wieder einschrauben, nicht aber den Zündkerzenstecker aufsetzen. Angaben zum Ölwechsel: siehe oben. Abschließend wird der Rasenmäher gründlich gereinigt. Tauchen Sie einen Lappen in Öl ein und schmieren Sie die verschiedenen Teile und Oberflächen (Rostschutz).

Reinigung/Schmierung von Sperrad: Siehe Abb. A5 Reinigung und Schmierung aller Räder Räder sollten mindestens einmal pro Jahr durchgeführt werden, um eine längere Haltbarkeit zu gewährleisten. Wenn keine Wartung durchgeführt wird, wird die Garantie diese Teile nicht abdecken.

Nachfolgende Vorgehensweise (für beide Hinterräder)*:

1. Radabdeckungen entfernen

2. Die Mutter mit einem 13 mm Schraubenschlüssel abschrauben

3. Ziehen Sie die Scheibe und das Rad

4. Entfernen Sie den Sicherungsring mit einem geeigneten Werkzeug und lass der Sperrad ab

5. Saubere Schacht und Sperrad für Altfett und Schmutz.

6. Mit Silikonfett schmieren (z. B. EP-0)

7. Rad und Raddeckel wieder montieren

* Nur für selbstangetriebene Modelle gelten

Die Gewährleistungsfrist beträgt zwei Jahre für private Endanwender in EU-Ländern. Bei kommerzieller Nutzung beträgt die Gewährleistungsfrist nur ein Jahr.

Die Gewährleistung deckt Material- und/oder Herstellungsfehler ab.

Einschränkungen und Anforderungen Normaler Verschleiß und Austausch von Verschleißteilen fallen NICHT unter die Gewährleistungsregelung.

Verschleißteile, die NICHT über einen Zeitraum von mehr als 12 Monaten abgedeckt sind:

• Messer
• Kabel
• Riemen
• Sicherungen
• Schalter
  • Membrane/Dichtungen
  • Zündkerzen
  • Motorflüssigkeiten (Öl, Benzin)
• Starterkabel
• Filter
• Akkus: Wenn die Batterie nicht ordnungsgemäß gelagert wurde (d. h. frostfrei und alle drei Monate aufgeladen), wird die Lebensdauer für nur 6 Monate garantiert.

Wenn Sie den Motor ohne Öl starten, entstehen irreparable Schäden, die von der Garantie ausgeschlossen sind.

Die Gewährleistung erstreckt sich NICHT über Schäden/Mängel hervorgerufen durch:

• Mangelnde Wartung und Instandhaltung
- Strukturelle Veränderungen
- Ungewöhnliche äußere Bedingungen
- Schäden an Karosserie, Mähdeck, Lenker usw.
- Unsachgemäße Verwendung oder Überladung
- Verwendung von falschem Öl, Benzin oder anderen Flüssigkeiten, die den in der Bedienungsanleitung empfohlenen widersprechen.
- Schlechtes oder verunreinigtes Benzin, das die Verunreinigung des Kraftstoffsystems zur Folge hat
- Verwendung von nicht originalen Ersatzteilen.
- Andere Bedingungen, für die Texas nicht verantwortlich gemacht werden kann.

Inwieweit es sich bei einem Schaden um einen Garantiefall handelt oder nicht, wird von einer autorisierten Fachwerkstatt entschieden. Ihre Einkaufsquittung gilt als Garantieschein, weshalb sie sorgfältig aufbewahrt werden sollte.

BEACHTEN SIE: Beim Kauf von Ersatzteilen oder der Anfrage nach Garantiereparaturen geben Sie bitte immer Jahre, Modell- und Seriennummer an. Sie sind auf dem CE-Etikett auf der Maschine zu finden!

* Wir behalten uns das Recht vor, Bedingungen zu ändern und übernehmen keinerlei Haftung für Druckfehler.

Accu (Elektrische starter)* 48

Bediening 48

Watermondstuk 49

Olie verversen 49

Luchtfilter....49

Mes 49

Bougie 50

Accu (Elektrische starter)

Schwierigkeiten beim Start
Fehler	Ursache	Behebung
Allgemeine Schwierigkeiten beim Start	Falscher Startvorgang	Halten Sie die Anweisungen im Handbuch zum Starten genau ein.
Das Startkabel ist sehr stramm (startet nicht)	Der Bremsgriff ist nicht aktiviertDie Maschine steht in hohem Gras	Drücken Sie den Bremsgriff und ziehen Sie am Starterseilzug.Bewegen Sie die Maschine aus dem hohen Gras und wiederholen Sie den Startvorgang.Stellen Sie die Höheneinstellung in die höchste Position, so dass die Klinge aus dem Gras gehoben wird.
Die Maschine startet nicht, wenn der Starterseilzug gezogen wird oder der elektrische Anlasserschalter gedrückt wird(oder der Anlasser "klickt" beim Versuch eines elektrischen Starts)	Der Bremsgriff ist nicht aktiviertDie Verkabelung ist nicht an der Batterie angeschlossenDas Bremskabel ist nicht richtig eingestelltDie Maschine steht in hohem GrasKeine Einspritzung in den Motor vor dem StartDer Choke ist nicht in der richtigen PositionKein Benzin mehr im KraftstofftankDas Benzin ist älter als drei Monate	Aktivieren Sie den Motorbremsgriff und drücken Sie den elektrischen Anlasserschalter.Überprüfen Sie, dass die Kabel von der Batterie zum Motor und zum Anlasserschalter angeschlossen sind.Stellen Sie das Motorbremskabel entsprechend den Anweisungen im Handbuch ein.Bewegen Sie die Maschine zum Starten aus dem hohen Gras.Kippen Sie die Maschine beim Starten.Stellen Sie die Höheneinstellung in die höchste Position, so dass die Klinge sich frei drehen kann.Drücken Sie vor dem Starten den Einspritzknopf 1-3 Mal.Stellen Sie den Chokehebel in eine andere Position.Überprüfen Sie den Kraftstofftank und füllen Sie Benzin nach.Entleeren Sie altes Benzin aus dem Kraftstofftank und dem Vergaser, und füllen Sie neues Benzin nach.
Kein Zündfunke (kann nicht starten)	Der Zündkerzenstecker ist loseDie Zündkerze ist feucht oder schmutzigFalscher Abstand zwischen Zündkerze und ElektrodeDer Luftfilter ist schmutzig oder defekt	Stellen Sie sicher, dass der Stecker fest an der Zündkerze sitzt.Stellen Sie sicher, dass kein Schmutz an der Zündkerze ist. Folgen Sie dabei den Anweisungen im Handbuch.Überprüfen Sie den Elektrodenabstand der Zündkerze. Folgen Sie dabei den Anweisungen im Handbuch. Oder tauschen Sie wahlweise die Zündkerze aus.Überprüfen Sie den Luftfilter auf Schmutz und reinigen Sie ihn. Folgen Sie dabei den Anweisungen im Handbuch.
Der Rasenmäher startet aber läuft nicht rund
Fehler	Ursache	Behebung
Zu geringe Motordrehzahl	Hebel steht auf "Choke"Der Gashebel steht auf "Schildkröte"	Stellen Sie den Hebel auf "Run".Stellen Sie den Gashebel auf "Hase".
Die hinteren Räder bringen keinen oder nur wenig Zug	Das Kupplungskabel ist zu stramm / zu loseDie Rastungen der hinteren Räder ist verschlissen	Stellen Sie das Kupplungskabel entsprechend den Anweisungen im Handbuch ein.Ersetzen Sie die Rastungen.
Der Motor läuft ungleichmäßig und / oder die Leistung verschlechtert sich beim Arbeiten	Der Zündkerzensteckist loseDie Zündkerze ist schmutzigFalscher Abstand zwischen Zündkerze und ElektrodeDer Luftfilter ist schmutzig oder defektVerdampfung von Kraftstoff im VergaserLoses GasreglerkabelSchmutz im Ver gaser	Stellen Sie sicher, dass der Stecker fest an der Zündkerze sitzt.Stellen Sie sicher, dass die Zündkerze sauber und unbeschädigt ist. Folgen Sie dabei den Anweisungen im Handbuch.Überprüfen Sie den Elektrodenabstand der Zündkerze. Folgen Sie dabei den Anweisungen im Handbuch.Überprüfen Sie den Luftfilter auf Schmutz und reinigen Sie ihn. Folgen Sie dabei den Anweisungen im Handbuch.Warten Sie ein paar Minuten und versuchen Sie dann erneut zu starten.Straffen Sie das Gasreglerkabel entsprechend den Anweisungen im Handbuch ein.Reinigen Sie den Vergaser.
Der Motor stoppt nicht
Fehler	Ursache	Behebung
Die Maschine hält nach 5 Sekunden nicht an	Das Motorbremskabel liegt zu straff	Überprüfen Sie das Motorbremskabel und stellen Sie es entsprechend den Anweisungen im Handbuch ein.

Falls Ihr Problem nicht oben beschrieben ist, nehmen Sie bitte Kontakt mit einem anerkannten Kundendienstzentrum oder mit Texas A/S auf.

Dépannage
