BEDIENUNGSANLEITUNG HTS9CBK5XWIFI HOOVER

EINBAU- UND BEDIENUNGSANLEITUNG

EINBAU- UND BEDIENUNGSANLEITUNG

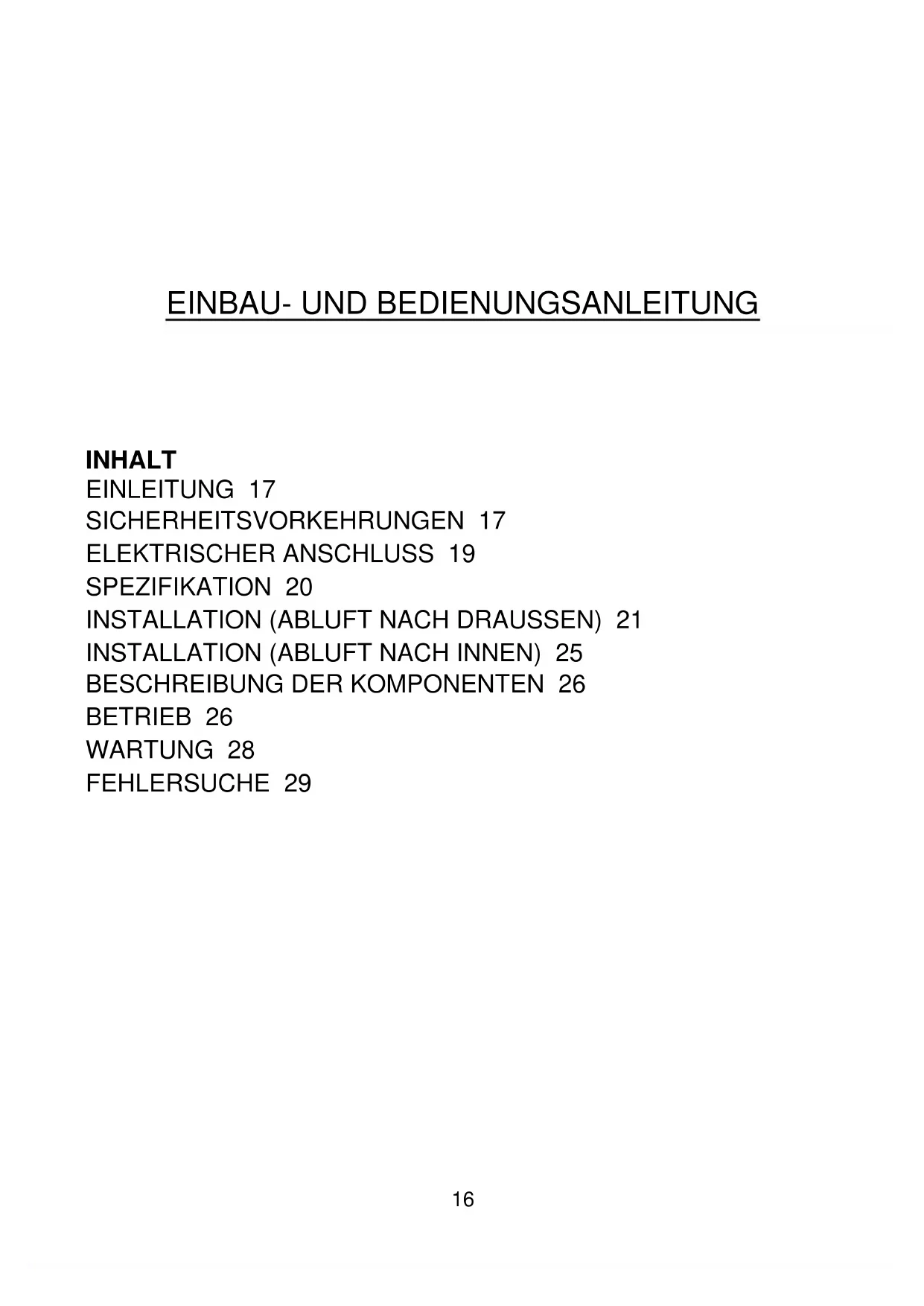

INHALT EINLEITUNG 17 SICHERHEITSVORKEHRUNGEN 17 ELEKTRISCHER ANSCHLUSS 19 SPEZIFIKATION 20

BESCHREIBUNG DER KOMPONENTEN 26

BETRIEB 26 WARTUNG 28 FEHLERSUCHE 2917 EINLEITUNG Vielen Dank, dass Sie sich für diese Abzugshaube entschieden haben. Diese Bedienungsanleitung enthält notwendigen Anleitungen für die Installation, die Bedienung und die Wartung des Gerätes. Lesen Sie diese Bedienungsanleitung vor der Installation und Benutzung bitte durch, damit das Gerät richtig und sicher bedient werden kann. Diese Abzugshaube ist auch hochwertigen Werkstoffen und in einer schlanken Bauweise gefertigt. Ausgestattet mit einem großen, starken Elektromotor und einem Zentrifugalgebläse bietet sie starke Saugleistung, geräuscharmen Betrieb, einen austauschbaren Fettfilter sowie die einfache Montage. Hiermit erklärt die Candy Hoover Group Srl, dass die Funkausstattung der Richtlinie 2014/53/EU und den einschlägigen gesetzlichen Anforderungen (für den UKCA-Markt) entspricht. Der vollständige Text der Konformitätserklärung ist unter der folgenden Internet-Adresse verfügbar: www.candy-group.com SICHERHEITSVORKEHRUNGEN

• Kinder dürfen das Gerät niemals bedienen.

• Die Abzugshaube ist für den Hausgebrauch und nicht für Grill-Restaurants, Großküchen oder sonstigen gewerblichen Gebrauch geeignet.

• Die Abzugshaube und ihr Filter sollten regelmäßig gereinigt werden, damit sie in einem guten Zustand bleibt.

• Reinigen Sie die Abzugshaube gemäß den Angaben in dieser Bedienungsanleitung und vermeiden Sie Brandgefahr für das Gerät.

• Direktes Backen auf dem Gasherd ist untersagt.

• Für gute Be- und Entlüftung der Küche sorgen.

• Vergewissern Sie sich, dass das Stromkabel nicht beschädigt ist, bevor Sie das Gerät anschließen. Der Austausch eines defekten Stromkabels muss qualifiziertem Kundendienstpersonal vorbehalten sein.

• Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder Benzin verbrennen.

• Die Abluft sollte nicht in einen Rauchfang geleitet werden, der auch für die Abgase einer Gas- oder Ölheizung verwendet wird.

• Vorschriften zur Abluft müssen befolgt werden.18 - Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. - Keine Gerichte unter der Abzugshaube flambieren. Die Dunstabzugshaube ist nicht für die Montage über einem Herd mit mehr als vier Kochfeldern ausgelegt. - Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder Benzin verbrennen (gilt nicht für Geräte, die die abgesaugte Luft zurück in den Raum leiten); - Eine detaillierte Anweisung zur Reinigung und deren Häufigkeit. - Es besteht ein Brandrisiko, wenn die Reinigung nicht entsprechend dieser Anweisungen durchgeführt wird. - Keine Gerichte unter der Abzugshaube flambieren; - VORSICHT: Es kann sein, dass bestimmte Teile der Abzugshaube beim Kochen heiß werden. Gefahr von Stromschlägen Dieses Gerät nur mit einer richtig geerdeten Steckdose verbinden. Wenden Sie sich im Zweifel an einen Fachelektriker. Bei Zuwiderhandlung besteht Lebensgefahr, Brandgefahr oder Elektroschlaggefahr.

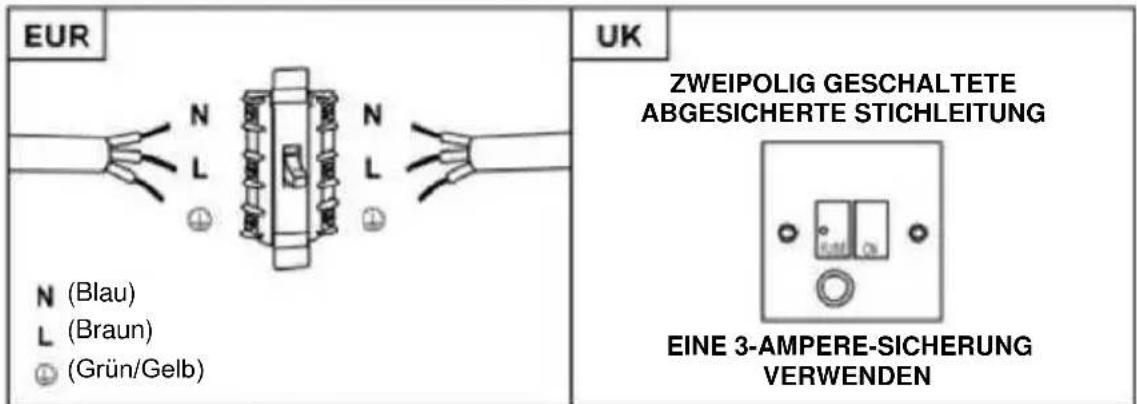

Die in diesem Produkt verwendete Lampe ist nicht für die Beleuchtung eines Raumes geeignet. Diese Lampe dient der Beleuchtung für die Benutzung des Produkts.19 Elektrischer Anschluss Sämtliche Anschlüsse müssen durch einen Fachmann oder qualifizierten Elektriker vorgenommen werden. Vergewissern Sie sich vor dem Anschluss an das Stromnetz, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Direkter Anschluss Das Gerät muss mit einem allpoligen Leistungsschalter mit einer Mindestöffnung von 3 mm zwischen den Kontakten direkt an das Stromnetz angeschlossen werden. Der Installateur muss sicherstellen, dass der Stromanschluss korrekt hergestellt wurde und dem Verdrahtungsplan und den Sicherheitsvorschriften entspricht. Das Netzkabel darf nicht geknickt oder gequetscht werden. Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig auf Beschädigungen. Wenn das Netzkabel beschädigt ist, muss es durch ein vom Hersteller oder von seinem Service-Mitarbeiter empfohlenes ausgetauscht werden. WARNUNG: Dies ist ein Gerät der Klasse I und MUSS geerdet werden. Dieses Gerät wird mit einem 3-adrigen Netzkabel geliefert, das wie folgt gefärbt ist: Braun = L oder Spannungsführender Draht Blau = N oder Neutralleiter Grün und Gelb = E oder Erdung Die Sicherung muss für 3 Ampere ausgelegt sein. ZWEIPOLIG GESCHALTETE ABGESICHERTE STICHLEITUNG (Blau) (Braun) (Grün/Gelb) EINE 3-AMPERE-SICHERUNG VERWENDEN20 Standardmäßiges Montagezubehör SPEZIFIKATION Spez. Abbildung Menge Gehäuse

Untere Abzugshalterung

Obere Abzugshalterung

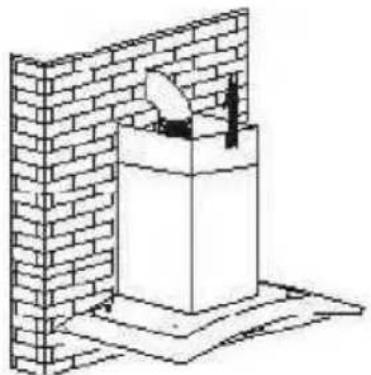

INSTALLATION (Wandmontage) INSTALLATION (ABLUFT NACH DRAUSSEN) Wenn eine Maueröffnung nach draußen vorhanden ist, kann die Abzugshaube wie unten gezeigt über einen Abluftkanal (Emaille, Aluminium, flexibles Rohr aus unbrennbarem Material mit einem Innendurchmesser von 150 mm) an diese angeschlossen werden.

1. Schalten Sie vor der Installation das Gerät aus und ziehen Sie den

2. Die Abzugshaube sollte für eine optimale Leistung 65-75 cm über der

Kochfläche aufgehängt werden.

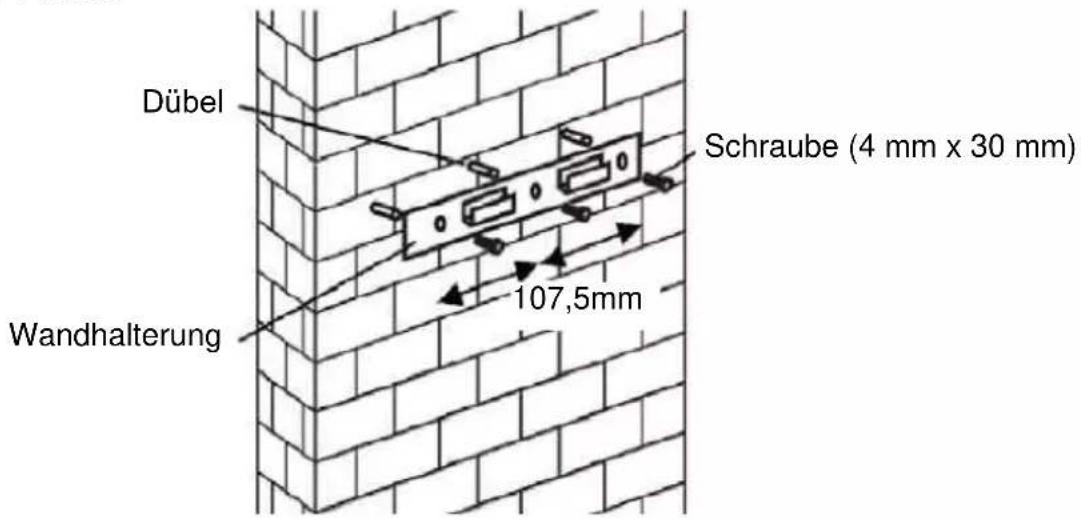

3. Bohren Sie die 3 x 8-mm-Löcher für die Aufnahme der Halterung.

Verschrauben Sie die Halterung mit den beiliegenden Schrauben fest in der Wand. 65cm

4. Heben Sie die Abzugshaube an und hängen Sie sie in die

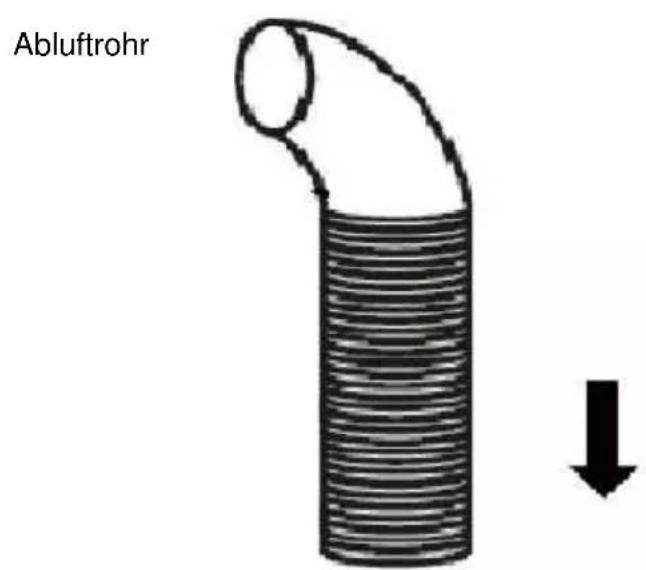

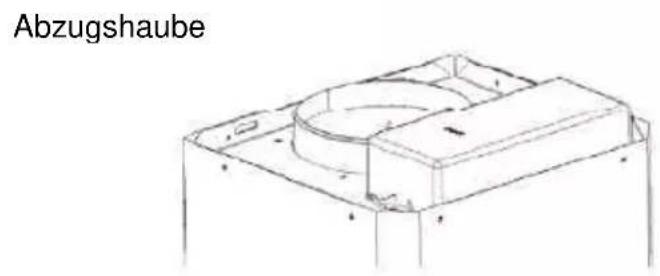

5. Befestigen Sie das Ein-Wege-Ventil am Luftauslass der

Abzugshaube. Verbinden Sie dann das Abluftrohr, wie nachstehend angezeigt, mit dem Ein-Wege-Ventil.

Abluftrohr Abzugshaube23

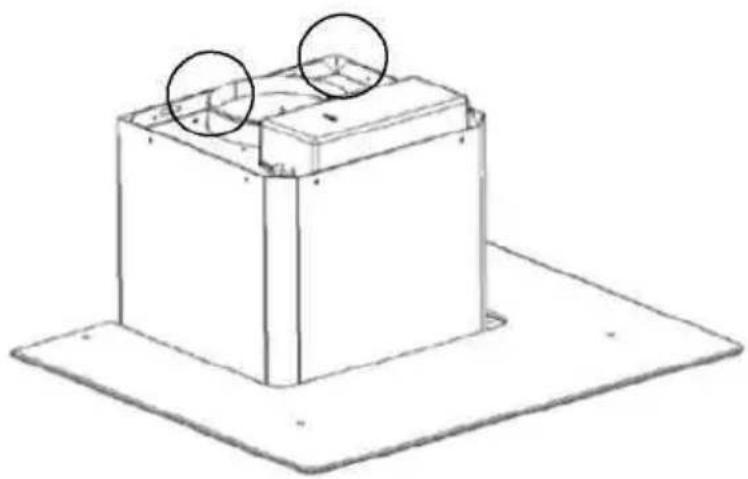

i. Setzen Sie die Glasscheibe in der entsprechen Position oben

auf der Abzugshaube ein.

ii. Mit vier (4) Schrauben und Unterlegscheibe befestigen.

Die Schrauben nicht zu fest anziehen, um Risse in der Glasscheibe zu vermeiden.

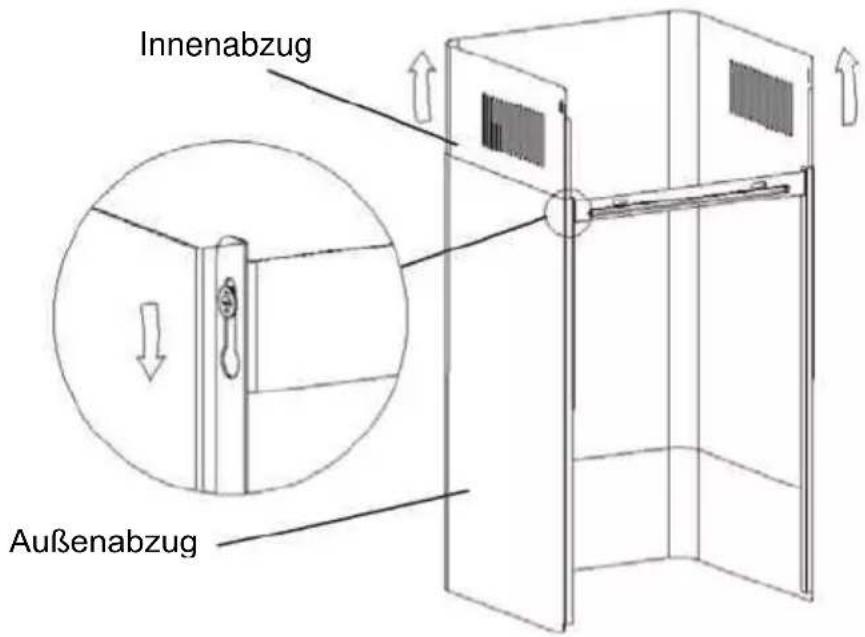

i. Stecken Sie den inneren in den äußeren Abzugskanal. Dann

den inneren Abzug nach oben heraus ziehen. Entsprechend der gewünschten Höhe anpassen.

ii. Den Abzug schieben, um die Abzugshöhe anzupassen.

Sobald die erforderliche Höhe erreicht ist, hängen Sie die Befestigungsöffnung, wie in den nachstehenden Abbildung gezeigt, in die Befestigungsschraube ein.

Innenabzug Außenabzug24

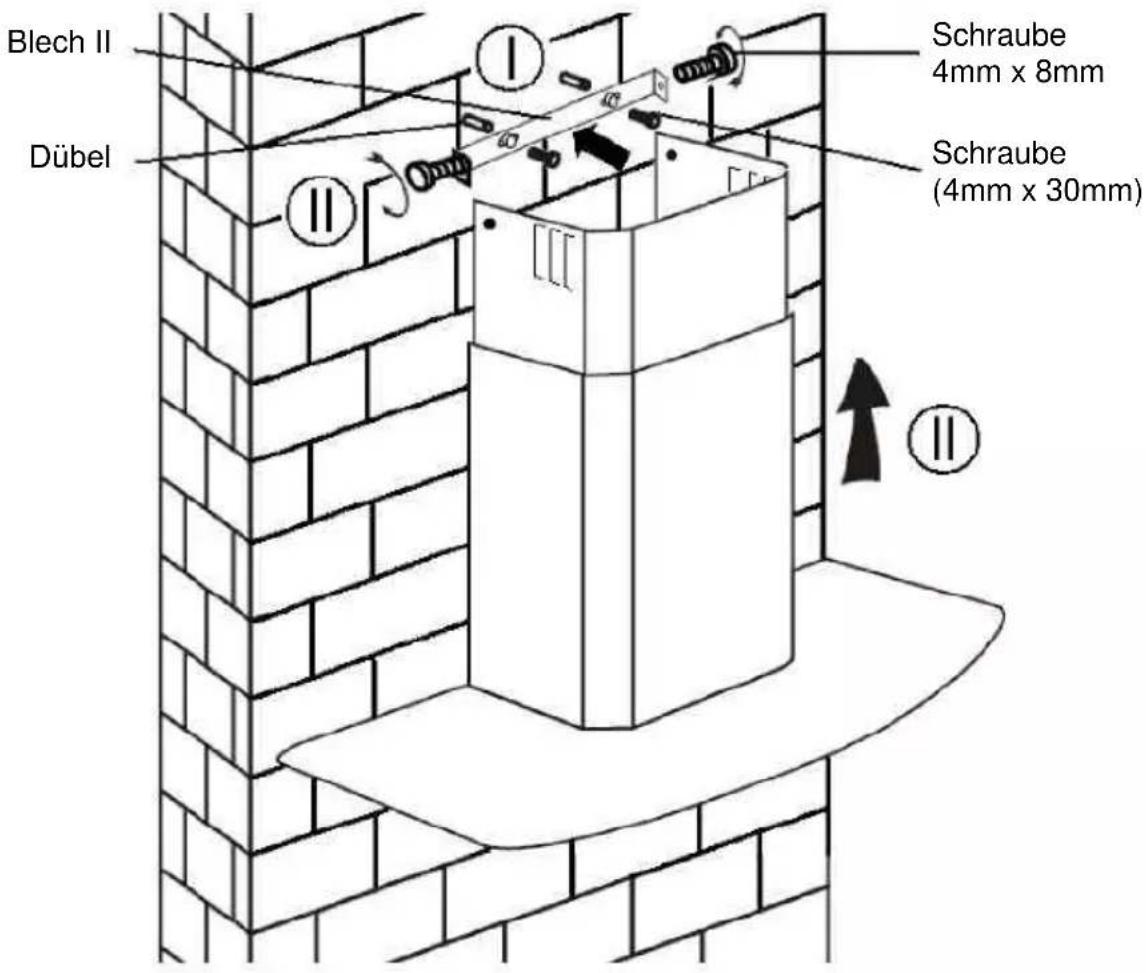

i. Bohren Sie 2 x 8-mm-Löcher für die Aufnahme von Blech II.

Verschrauben Sie Blech II mit den beiden (2) beiliegenden Schrauben fest in der Wand.

ii. Montieren Sie den Abzug an der Haube und befestigen Sie ihn

mit zwei (2) Schrauben.

Blech II Schraube 4mm x 8mm Dübel Schraube (4mm x 30mm)25 INSTALLATION (ABLUFT NACH INNEN) Wenn Sie keinen Abzug ins Freie haben, wird das Abluftrohr nicht benötigt. Die Montage ist der im Abschnitt „INSTALLATION (ABLUFT NACH DRAUSSEN)“ beschriebenen vergleichbar. Aktivkohlefilter schließen unangenehme Gerüche ein. Bevor der Aktivkohlefilter installiert wird, muss zuerst der Fettfilter abgenommen werden. Die Sperre drücken und nach unten ziehen. Den Aktivkohlefilter in das Gerät einstecken und im Uhrzeigersinn drehen. Den Vorgang auf der anderen Seite wiederholen. HINWEIS: o Prüfen Sie, ob der Filter sicher verankert ist. Anderenfalls kann er herausfallen und gefährliche Unfälle verursachen. o Bei Verwendung eines Aktivkohlefilters wird die Absaugkraft herabgesetzt. SCHLIESSEN26

BESCHREIBUNG DER KOMPONENTEN

BETRIEB STANDBY-MODUS. Nach der Verbindung mit der Stromquelle ist das Gerät im STANDBY-MODUS.

Taste „Niedrige Geschwindigkeit“ Für die Belüftung der Küche. Geeignet für das Sieden und Garen mit geringer Dunstentwicklung.

Taste „Mittlere Geschwindigkeit“ Die ideale Luftstromgeschwindigkeit während normalem Kochen/Garen.

Taste „Hohe Geschwindigkeit“ Wenn viel Dampf oder dichter Dunst erzeugt wird, drücken Sie die Taste „Hohe Geschwindigkeit“ für die höchste Abluftleistung.

Booster-Funktion Diese Haube hat eine Booster-Funktion. Um den Booster zu aktivieren, drücken Sie B bis zur höchsten Geschwindigkeit 4. Während die Haube in Betrieb ist, wird die Geschwindigkeit 5 Minuten lang erhöht, bevor sie wieder verlangsamt wird.

Beleuchtung Kurzes Drücken, um Beleuchtung an- und auszuschalten Schnell-Timer: Drücken Sie die Lichttaste 3 Sekunden lang. Die Tasten für die Gebläsegeschwindigkeit blinken und zählen bis zu 5 Minuten herunter, nach 5 Minuten schalten sich der Motor und das Licht automatisch aus und es ertönt ein dreimaliger Signalton.

Verbindung mit dem WLAN Drücken Sie lange das WLAN-Symbol und öffnen Sie in den Verbindungsmodus: Die Hintergrundbeleuchtung des WLAN-Symbols blinkt und zeigt an, dass die Verbindung hergestellt wird. Wenn die Hintergrundbeleuchtung des WLAN-Symbols leuchtet, wurde die Verbindung hergestellt. Dasselbe gilt für den Standby-Modus; drücken Sie erneut lange auf das WLAN-Symbol und die Verbindung wird beendet.27 Laden Sie die hOn-App herunter Laden Sie zunächst die hOn-APP herunter und installieren Sie sie auf Ihrem Handy oder Tablet. Dann melden Sie Ihre Dunstabzugshaube an. HINWEIS

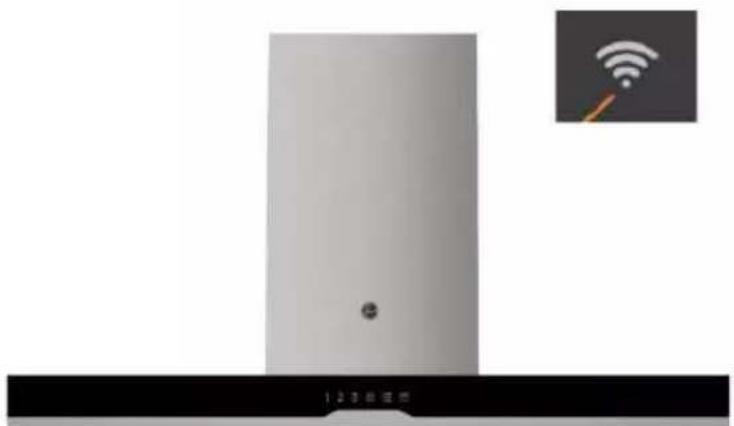

Die Abbildung der Dunstabzugshaube dient nur zu Illustrationszwecken. Sie weicht möglicherweise vom gekauften Produkt ab.

1- Drücken Sie die WLAN-Taste, bis das Symbol zu blinken beginnt. Wenn die

Kopplung abgeschlossen ist, leuchtet das WLAN-Symbol.28 WARTUNG Vor der Reinigung muss das Gerät ausgeschaltet und der Stecker gezogen werden.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch, angefeuchtet mit handwarmem, milden Seifenwasser oder einem Haushaltsreiniger. Das Gerät niemals mit Metallpads, Chemikalien, Scheuermitteln oder einer harten Bürste reinigen.

II. Monatliche Reinigung des Fettfilters

WICHTIG: Um Brandgefahr zu vermeiden, sollte der Filter monatlich gereinigt werden. Im Filter sammeln sich Fett, Rauch und Staub ................ somit wirkt der Filter sich direkt auf die Leistung der Abzugshaube aus. Wenn er nicht gereinigt wird, verstopfen (möglicherweise entzündliche) Fettrückstände den Filter. Reinigen Sie ihn mit Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

AUSSCHLIESSLICH für Geräte, die als Umlufthauben montiert sind (keine Entlüftung ins Freie). Der Filter beseitigt Gerüche und muss, abhängig von der Häufigkeit der Verwendung des Herds, mindestens einmal jährlich ausgetauscht werden.

IV. Wechseln der Glühbirne

Die Schrauben am Glas lösen und das Glas abnehmen. Ermitteln Sie die Glühbirne, die ausgetauscht werden muss. Sie befindet sich in dem Beleuchtungskörper im freigelegten Bereich des Abzugs. Lösen Sie die Verkabelung und nehmen Sie die Leuchtenhalter und das Kabel aus der Haube. Wichtig: Die Glühbirnen können nicht einzeln ausgetauscht werden, das heißt, Glühbirnen, Halter und Verkabelung müssen als kompletter Satz ausgetauscht werden. (LED-Beleuchtung: MAX. 1,5 W). Montieren Sie die Ersatzbirnen, Halter und Verkabelung entsprechend den Originalteilen. Schließen Sie die Verkabelung dann wieder an.29 Die Glashaube wieder einsetzen und mit den Glasschrauben verschrauben. Die Schrauben müssen vollständig angezogen sein. FEHLERSUCHE Fehler Ursache Lösung Licht an, aber Gebläse läuft nicht. Gebläseschaufel blockiert. Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein. Der Motor ist beschädigt. Beide Lichter an, aber Gebläse läuft nicht. Halogenbirne durchgebrannt. Gegen eine Birne mit identischer Leistung austauschen. Stromkabel lose. In die Steckdose einstecken. Starke Vibrationen des Gerätes. Gebläseschaufel beschädigt. Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein. Gebläsemotor nicht richtig befestigt. Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein. Die Haube ist nicht richtig in die Halterung eingehängt. Die Haube abnehmen und die Position der Halterung überprüfen. Schlechte Absaugleistung. Distanz zwischen Gerät und Kochfeld zu groß. Distanz neu anpassen: 65 bis 75 cm.

Frequenzbandbereich(e) [MHz] 2400 MHz - 2483,5 MHz Maximale Leistung [mW] 100 mW

Produktinformationen für vernetzte Geräte Stromverbrauch des Produkts im vernetzten Standby-Modus, wenn alle verkabelten Netzwerkanschlüsse verbunden und alle drahtlosen Netzwerkanschlüsse aktiviert sind:

So aktivieren Sie einen drahtlosen Netzwerkanschluss: Wenn die Haube mit der APP angemeldet wurde, schalten Sie sie ein, um den drahtlosen Netzwerkanschluss zu aktivieren. So deaktivieren Sie einen drahtlosen Netzwerkanschluss: Wenn die Haube mit der APP angemeldet wurde, schalten Sie sie aus, um den drahtlosen Netzwerkanschluss zu deaktivieren. Wenn die Haube nicht mit der APP angemeldet wurde, wird der drahtlose Netzwerkanschluss deaktiviert, auch wenn die Haube eingeschaltet ist.30 KUNDENDIENST Falls Sie die Ursache des Fehlers nicht ermitteln können, schalten Sie das Gerät bitte aus und wenden Sie sich an den Kundendienst. PRODUKT-SERIENNUMMER Wo finde ich sie? Es ist wichtig, dass Sie dem Kundendienst Ihren Produktcode und die Seriennummer nennen (ein 16-stelliger Code, der mit „3“ beginnt). Diese Angaben können Sie der Garantiekarte oder dem Typenschild am Gerät entnehmen. Auf diese Weise werden unnötiger Aufwand für die Techniker und (am Wichtigsten) unnötige Telefon-/Kommunikationskosten vermieden. Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2012/19/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen, aber auch Grundkomponenten, die wiederverwendet werden können. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln. Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung, dass Elektro- und Elektronik-Altgeräte nicht zu einem Umweltproblem werden. Halten Sie sich daher bitte an die folgenden Grundregeln: Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderen zuständigen Stellen verwaltet werden. In vielen Ländern wird für die Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten. Beim Kauf eines neuen Geräts wird das alte möglicherweise vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das Altgerät.31 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ ΠΕΡΙΕΧΟΜΕΝΑ ΕΙΣΑΓΩΓΗ 32 ΠΡΟΛΗΠΤΙΚΑ ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ 32 ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ 34 ΠΡΟΔΙΑΓΡΑΦΕΣ 35 ΕΓΚΑΤΑΣΤΑΣΗ (ΕΞΩΤΕΡΙΚΟΣ ΑΝΕΜΙΣΤΗΡΑΣ) 36 ΕΓΚΑΤΑΣΤΑΣΗ (ΕΣΩΤΕΡΙΚΟΣ ΑΝΕΜΙΣΤΗΡΑΣ) 40 ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ 41 ΛΕΙΤΟΥΡΓΙΑ 41 ΣΥΝΤΗΡΗΣΗ 43 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ 4432
