Z30846 - Beistellmöbel Livarno Lux - Kostenlose Bedienungsanleitung

Produkttyp	Beistelltisch
Marke	Livarno Lux
Modell	Z30846
Abmessungen (B × H × T)	42 × 60 × 34 cm
Materialien	MDF, Spanplatte
Maximale Belastung der oberen Platte	20 kg
Maximale Belastung pro Schublade	10 kg (3 Schubladen)
Anzahl der Schubladen	3
Wandbefestigung	Erforderlich (Material wird mitgeliefert)
Lieferumfang	Platten, Beschläge, Montageanleitung
Pflege und Reinigung	Trockenes Tuch, bei Bedarf neutrales Reinigungsmittel; keine ätzenden Produkte
Sicherheit	Nicht klettern, nicht in der Nähe von offenen Flammen verwenden, Stabilität prüfen, außerhalb der Reichweite von Kindern aufbewahren
Montage erforderlich	Ja, mit Bohrmaschine und Kreuzschlitzschraubendreher (nicht im Lieferumfang)
Verwendung	Trockener Innenbereich, Aufbewahrung leichter Gegenstände
Kundendienst Frankreich	0800 919270, [e-mail]
Kundendienst Belgien	070 270 171 (0,15 EUR/min), [e-mail]
Recycling	Verpackung recycelbar; Altprodukt zum Wertstoffhof bringen

Häufig gestellte Fragen - Z30846 Livarno Lux

Wie montiere ich den Beistelltisch Livarno Lux Z30846 ?

Befolgen Sie die Abbildungen A bis L in der Anleitung. Verwenden Sie eine Bohrmaschine mit 6-mm-Bohrer und einen Kreuzschlitzschraubendreher. Montieren Sie auf einer ebenen, kratzfesten Oberfläche. Die Wandbefestigung ist unerlässlich.

Wie hoch ist die maximale Belastbarkeit?

Die obere Platte trägt bis zu 20 kg und jede Schublade bis zu 10 kg. Überschreiten Sie diese Grenzen nicht, um Verletzungen oder Schäden zu vermeiden.

Wie reinige ich dieses Möbelstück?

Verwenden Sie ein trockenes, fusselfreies Tuch. Bei hartnäckigen Verschmutzungen ein gut ausgewrungenes Tuch mit neutralem Reinigungsmittel. Vermeiden Sie ätzende oder scheuernde Produkte.

Ist die Wandbefestigung obligatorisch?

Ja, sie ist unerlässlich, um ein Umkippen des Möbels zu verhindern, insbesondere wenn Kinder anwesend sind. Das Befestigungsmaterial wird mitgeliefert.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen eine Bohrmaschine mit 6-mm-Bohrer und einen Kreuzschlitzschraubendreher. Schrauben und Dübel sind enthalten.

Kann ich dieses Möbel im Badezimmer verwenden?

Nein, dieses Möbel ist ausschließlich für trockene Innenräume konzipiert. Feuchtigkeit kann das MDF beschädigen.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Montieren Sie das Produkt nicht. Kontaktieren Sie den Kundendienst: in Frankreich unter 0800 919270 oder per E-Mail an [e-mail], in Belgien unter 070 270 171.

Wie entsorge ich die Verpackung und das Möbel am Ende seiner Lebensdauer?

Die Verpackung ist recycelbar und kann zum Wertstoffhof gebracht werden. Für das Altprodukt erkundigen Sie sich bei Ihrer Gemeinde.

Kann das Möbel ohne Wandbefestigung montiert werden?

Nein, die Wandmontage ist aus Sicherheitsgründen obligatorisch. Das Produkt könnte umkippen und Verletzungen verursachen.

Welche Risiken bestehen bei unsachgemäßer Verwendung?

Überlastung, falsche Montage oder fehlende Wandbefestigung können zu schweren Verletzungen oder Sachschäden führen. Befolgen Sie unbedingt die Anleitung.

BEDIENUNGSANLEITUNG Z30846 Livarno Lux

Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die

nachfolgende Montageanleitung und die Sicherheitschinweise. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte bereits mit aus.

Bestimmungsgemäß Verwendung

Das Produkt ist zur Lagerung und Aufbewährung von kleinen und leichten Gegenständen bestimmt. Es ist ausschließlich für den privaten Gebrauch in Innenräumen geeignet. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

1 Deckplatte
2rechte Seitenwand
3 Blende
4 unteres Verbindungsstück
5Rückwand
6 linke Seitenwand
7 oberes Verbindungsstück
8 Rückwand/Seitenwände (Schublade), vormontiert
9 Bodenplatte (Schublade)
10 Frontplatte (Schublade)
11 Holzdübel (ca. 7,8 x 30 mm)
12Einschraubdbübel (ca. 6 x 36 mm)

13 Exzenterverbinder (ca. 0 15 x 12 mm)
14 Schubladengriff
[15] Kreuzschlitzschraube (ca. 4 × 20 mm)
16 Metallzugschiene
[17] Kreuzschlitzschraube (ca. 4 x 10 mm)
18 Dübel (ca. 6 x 30 mm)
19 Kreuzschlitzschraube (ca. 0 3,5 x 40 mm)
20 Holzdübel (ca. 5,8× 30mm
[21]Einschraubdübel (ca. 6 x 25 mm)
22 Exzenterverbinder (ca. 12 x 10 mm)
23Einschraubdübel (ca. 6 x 36 mm)
24 Kreuzschlitzschraube (ca. 4 x 9 mm)
25 Stabilisierung fur Rückwand
26 Kreuzschlitzschraube (ca. 2,5 x 16 mm)
27 Abdeckkappe

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfrei Zustand des Produktes und aller Teile. Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 Deckplatte
1 rechte Seitenwand
1 Blende
1 unteres Verbindungsstück
1Rückwand
1 linke Seitenwand
1 oberes Verbindungsstück
3 Rückwände / Seitenwände (Schublade), vormontiert
3 Bodenplatten (Schublade)
3 Frontplatten (Schublade)
13 Holzdübel (ca. 7,8 x 30 mm)
6 Einschraubdüber (ca. 0 6 x 36 mm)
8 Exzenterverbinder (ca. 15× 12mm
3 Schubladengriffe
3 Kreuzschlitzschrauben (ca. 4 x 20 mm)
6 Metallzugschienen
18 Kreuzschlitzschrauben (ca. 4× 10mm
2 Dübel (ca. 6 x 30 mm)
2 Kreuzschlitzschrauben (ca. 0 3,5 x 40 mm)
12 Holzdübel (ca. 5,8 × 30 mm)
6 Einschraubdübel (ca. 6 × 25 mm)

LIVARNO

9 DE/AT/CH

Einleitung / Sicherheitshinweise

6 Exzenterverbinder (ca. 12× 10mm
2 Einschraubdübel (ca. 06 x 36 mm)
6 Kreuzschlitzschrauben (ca. 4 x 9 mm)
4 Stabilisierungen für Rückwand
4 Kreuzschlitzschrauben (ca. 2,5 x 16 mm)
6 Abdeckkappen
1 Montageanleitung

Technische Daten

MaBe: ca. 42 × 60 × 34 cm (B × H × T)

Material: MDF, Spanplatte Max. Belastbarkeit: 20 kg für Deckplatte 10 kg pro Schublade

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

LEB 2:WARNUNG!

UND UNFALLGEFAHREN FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtig mit dem Verpackungsmaterial. Es besteht Erstickungs-. gefahr. Das Produkt ist kein Spielzeug.

VORSICHT!VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile konnen die Sicherheit und Funktion beeinflussen.

VORSICHT! Lassen Sie Kinder nicht unbeaufsichtigt! Das Produkt ist kein Kletter- oder Spielgerät! Stellen Sie safer, dass Personen, insbe sondere Kinder, nicht auf das Produkt klettern bzw. sich nicht am Produkt anlehen. Die Wandbefestigung konnte aus der Wand reiben und das Produkt können umkippen. Verletzungen und / oder Beschädigungen können die Folgen sein.

STROMSCHLAGGEFAHR! GE

FAHR EINES SACHSCHADENS! VERLETZUNGSGEFAHR! Verge

wissern Sie sich, dass Sie nicht auf Strom-, Gas

oder Wasserleitungen stoBen, wenn Sie in die Wand bohren. Prufen Sie ggf. mit einem Leitungs-sucher, bevor Sie in eine Wand bohren.

Informieren Sie sich vor der Wandmontage über das geeignete Montagematerial für ihre Wand. Für die Wandmontage haben wir Montagematerial beigelegt, das für übliches, festes Mauerwerk geeignet ist.

VORSICHT! BRANDGEFAHR!

1. Stellen Sie das Produkt nicht in der Näre von offenem Feuer und / oderern auf.

Stellen Sie sicher, dass das Produkt auf einem festen, ebenerdigen Untergrund steht.
Das Produkt ist gleichmäßig und so zu belasten, dass es nicht umkippen kann.
Kontrollieren Sie regelmäßige die Unversehrtheit aller Verbindungsstellen undziehen Sie regelmäßige die Schrauben nach.
- Halten Sie das Produkt von Wasser und Feuchtigkeit fern. Andernfalls können Sachschäden die Folge sein.
Die Sicherheit des Produkts kann nur garantiert werden, wenn es ordnungsgemäß montiert ist und alle Verbindungselemente safer verbunden sind.
Überprüfen Sie die Stabilität des Produkts, bevor Sie es benutzen.

VORSICHT! Heben Sie das Produkt nicht an oder bewegen Sie es nicht, wenn es durch Gewicht belastet ist.

VORSICHT! QUETSCHGEFAHR!

Achten Sie darauf, dass Sie nicht mit den Fingern zwischen Schubladen mode geraten, wenn Sie die Schubla- und schlieBen.

Belasten Sie die Deckplatte nicht über 20kg und die Schubladen nicht über jeweils 10kg . Anderfalls drohen

Verletzungsgefahr und/oder Beschädigungen des Produkts.

10 DE/AT/CH

LIVARNO

Montage/Reinigung und Pflege/Service/Entsorgung

Montage

Hinweis: Montieren Sie das Produkt auf einem ausreichend groBen, kratzfesten Untergrund. Legen Sie ggf. eine Decke o.a. unter, um Beschädigungen am Produkt zu vermeiden.

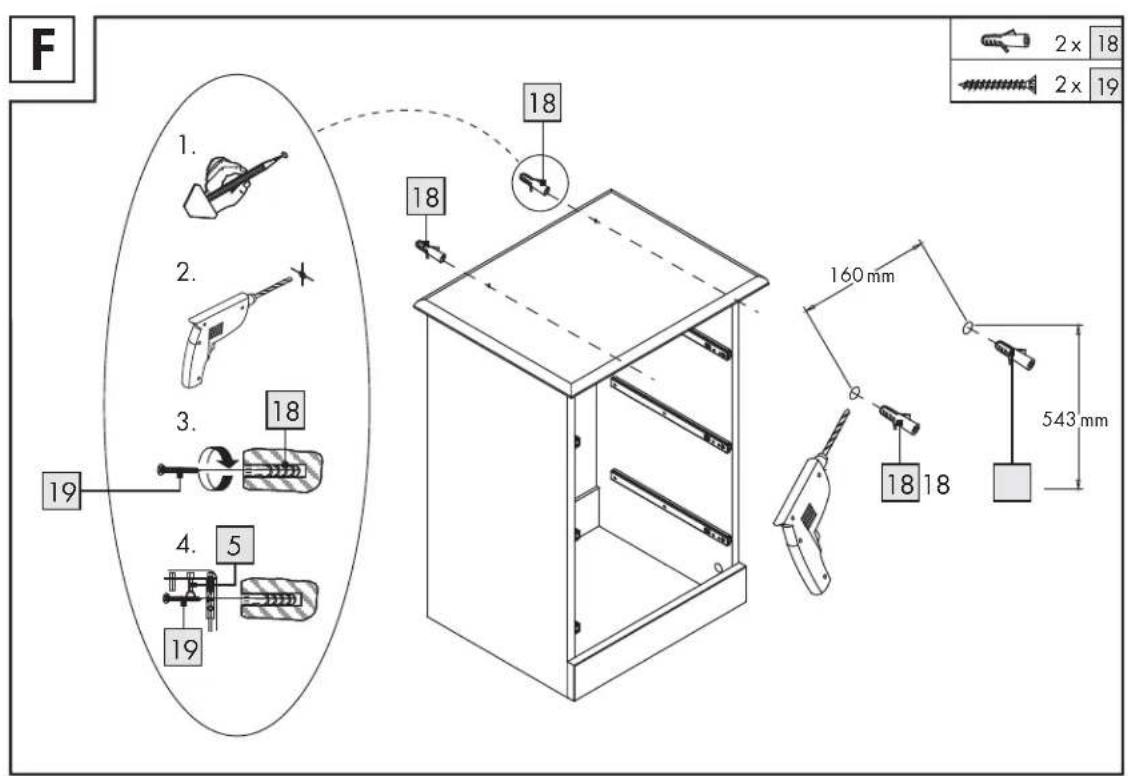

Hinweis: Für diese Produkt ist eine Wandmontage notwendig. Achten Sie darauf, dass Sie das Montagematerial in der richtigen Höhe platzieren. Andernfalls kann das Produkt nicht korrekt montiert werden.

Hinweis: Für die Montage besteht Sie eine Bohrmschine mit einem 6er-Bohrer und einen Kreuzschlitzschraubendreher. Ziehen Sie die Bedienungsanleitung ihrer Bohrmschine zur Montage hinzu.

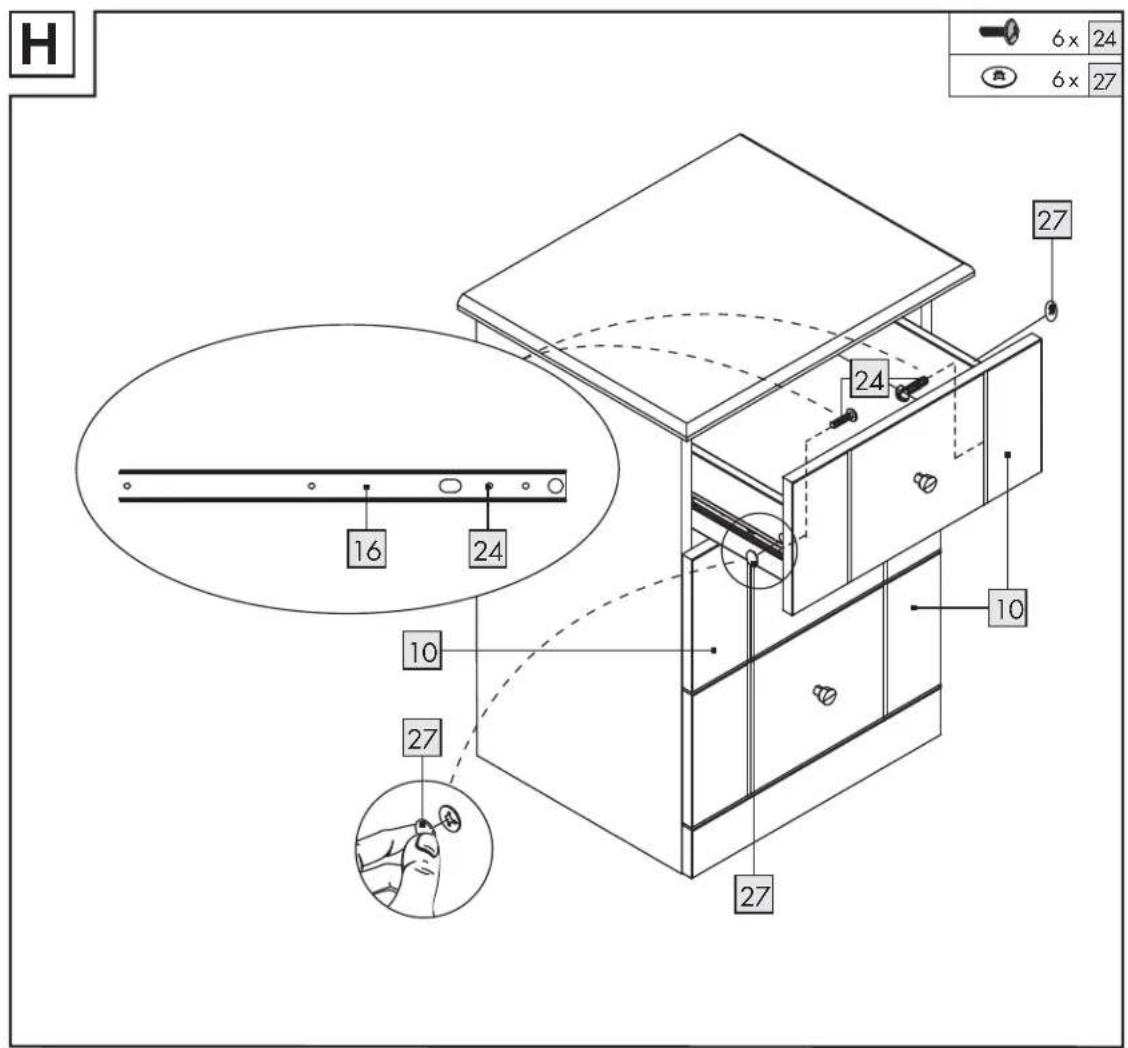

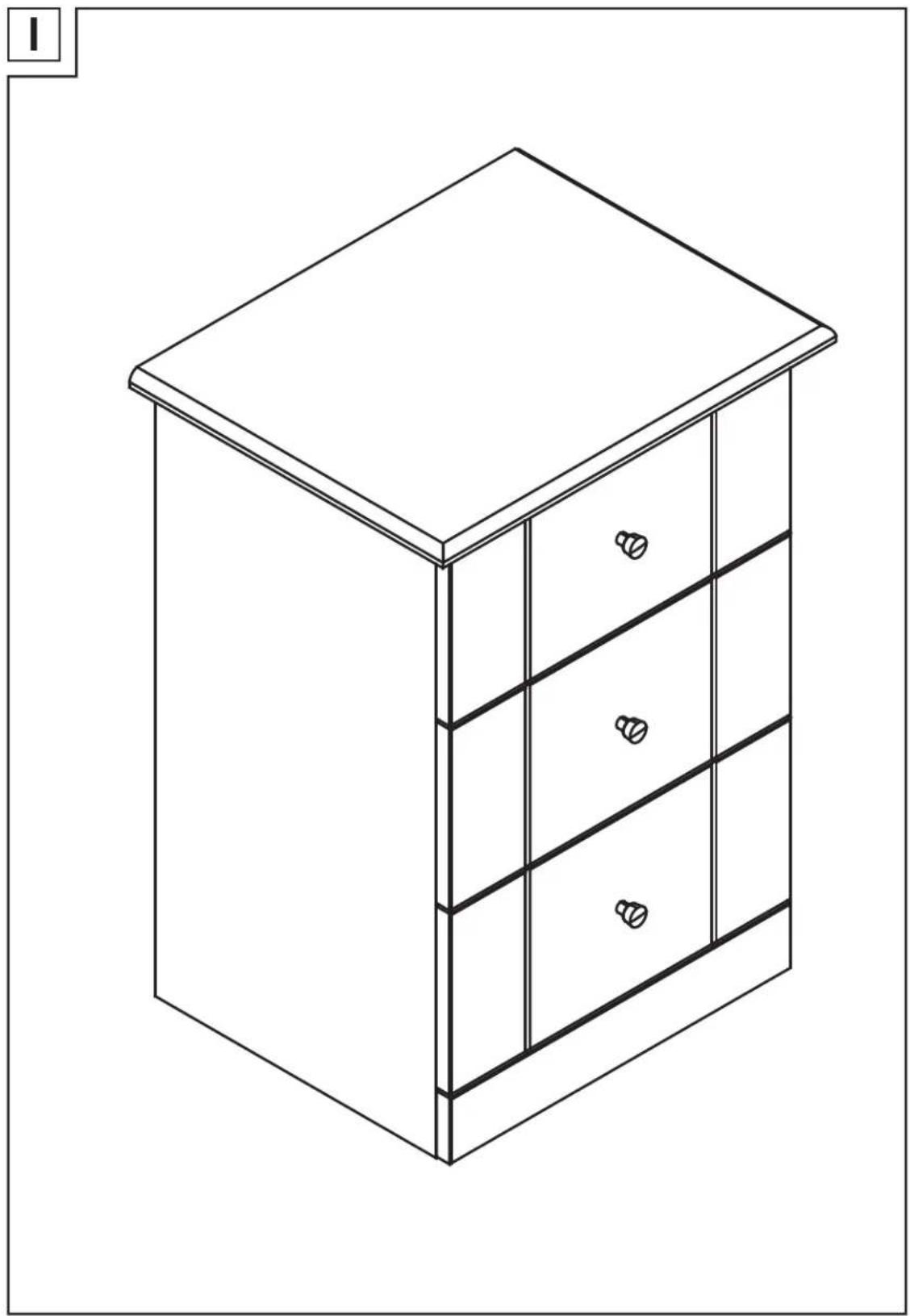

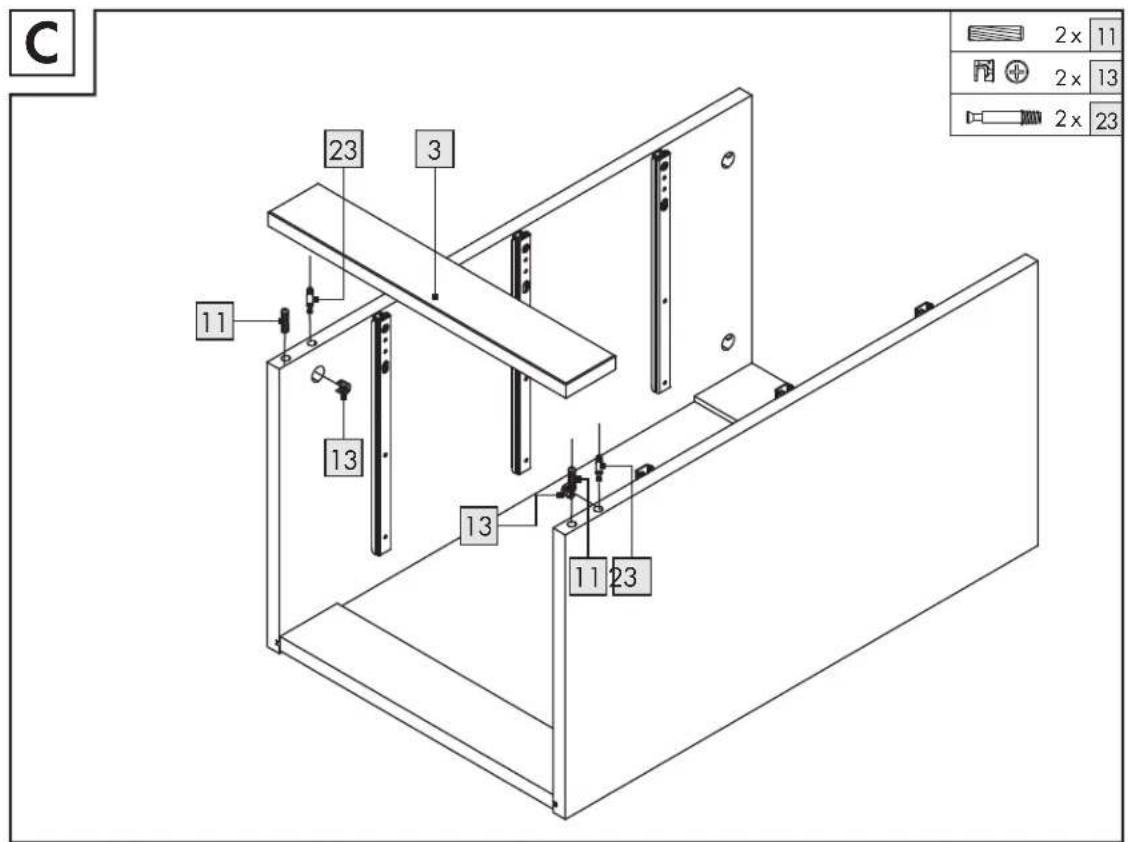

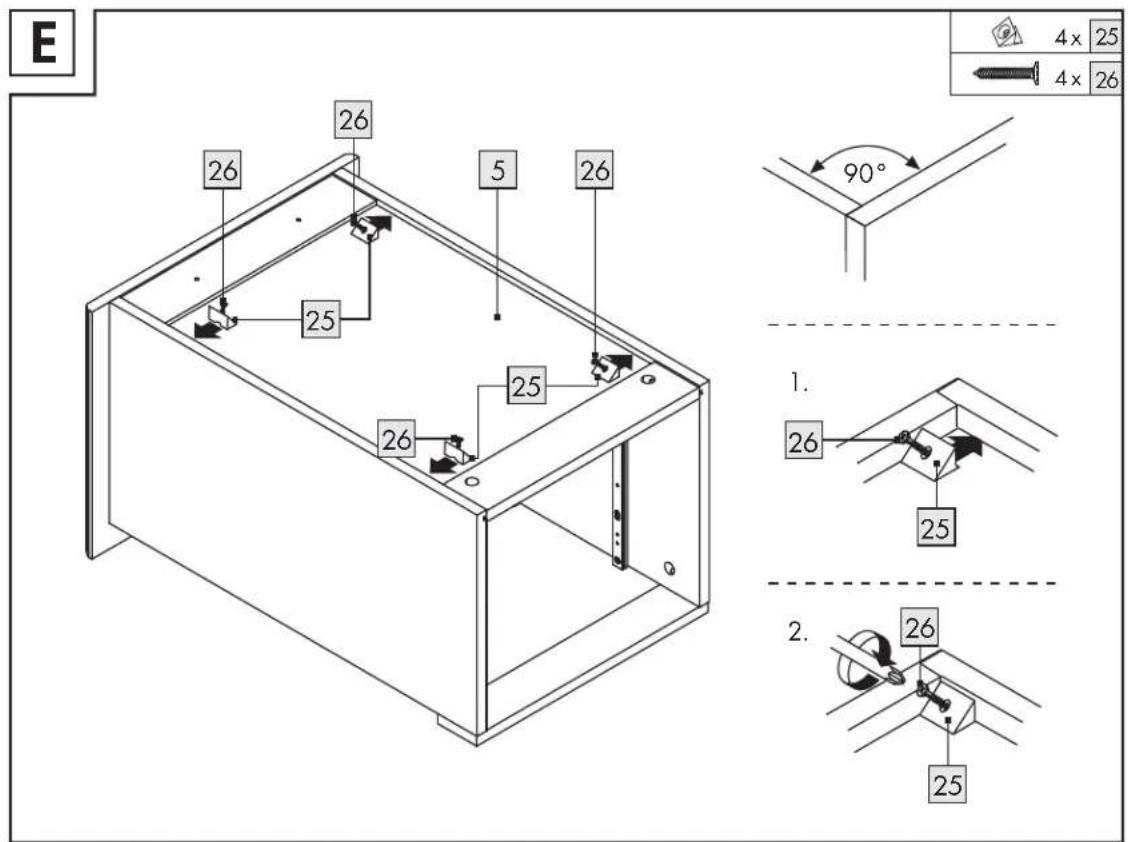

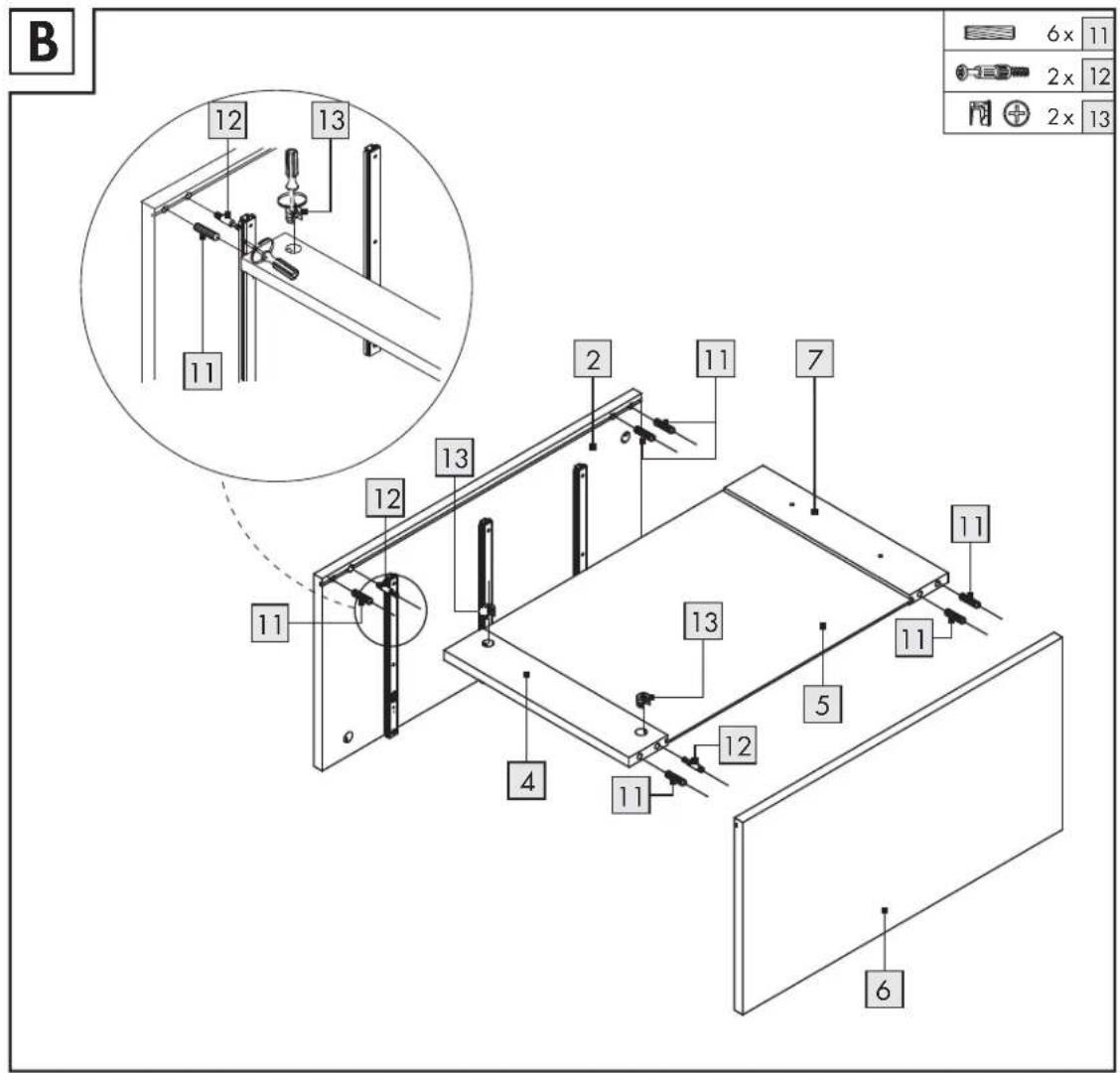

Montieren Sie das Produkt gemäß den Abbildungen A bis I.

Hinweis: Kontrollieren Sie regelmäßig die Unversehrtheit aller Verbindungsstellen undziehen Sie regelmäßig die Schrauben nach.

Reinigung und Pflege

• Verwenden Sie keinesfalls atzende oder schuemernde Reinigungsmittel. Andernfalls kann es zu Beschädigungen des Produktskommen.
  Reinigen Sie das Produkt mit einem trockenen, fusselfreien Tuch.
  Verwenden Sie bei stärkeren Verschmutzungen ein feuchtes Tuch und ggf. ein mildes Reinigungsmittel.

Service

DE

Service Deutschland

Tel.: [phone]

(0,14 EUR / Min. aus dem dt.

Festnetz, Mobilfunk max.

0,42 EUR/Min.)

e-mail: [e-mail]

IAN 64100

LIVARNO

AT

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

e-mail: [e-mail]

IAN 64100

CH

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min., Mobilfunk

max. 0,40 CHF/Min.)

e-mail: [e-mail]

IAN 64100

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien. Entsorgen Sie diese in den ortlichen Recyclingbehältern.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Produktbezeichnung:

Beistellkommode

Modell-Nr.: Z30846

Version: 07/2011

Il vous faut · U hebt nodig · Sie benoitigen:

env./ca. 7,8x30mm

env./ca. 6x36mm

env./ca. 15x12mm

env./ca. 04x20mm

env./ca. 4× 10mm

env./ca. 6x30mm

env./ca. 35x40mm

env./ca. 5,8x30mm

env./ca. 6x25mm

env./ca. 12x10mm

env./ca. 6x36mm

env./ca. 4x9mm

env./ca. 2.5x16mm
