BEDIENUNGSANLEITUNG EC 311 S6 CEE Telestar

+ 49 (0) 451 489 78 323 www.ids-digialtv.de, [e-mail] Maria-Goeppert-Straße 5, D-23562 Lübeck Intelligent Digital Service GmbHKatalog 1 Zusammenfassung 2 Name der Ladestaon und Bluetooth-Name 3 Seite zur App-Installaon

4 Seite der APP-Bedienung

Zusammenfassung Name der Ladestation und Bluetooth-Name Seite zur App-Installation

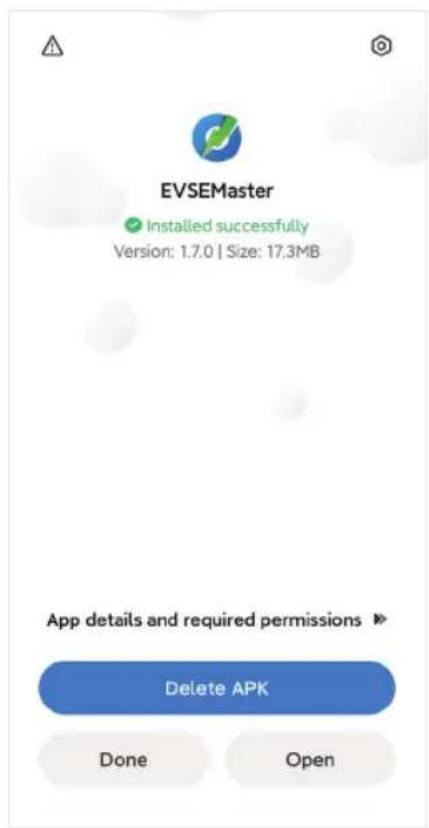

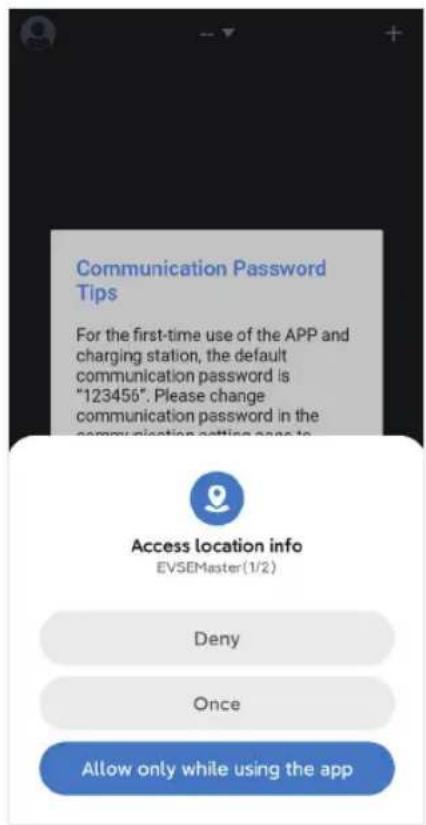

3.1 3.1Kurzanleitung zur Installaon

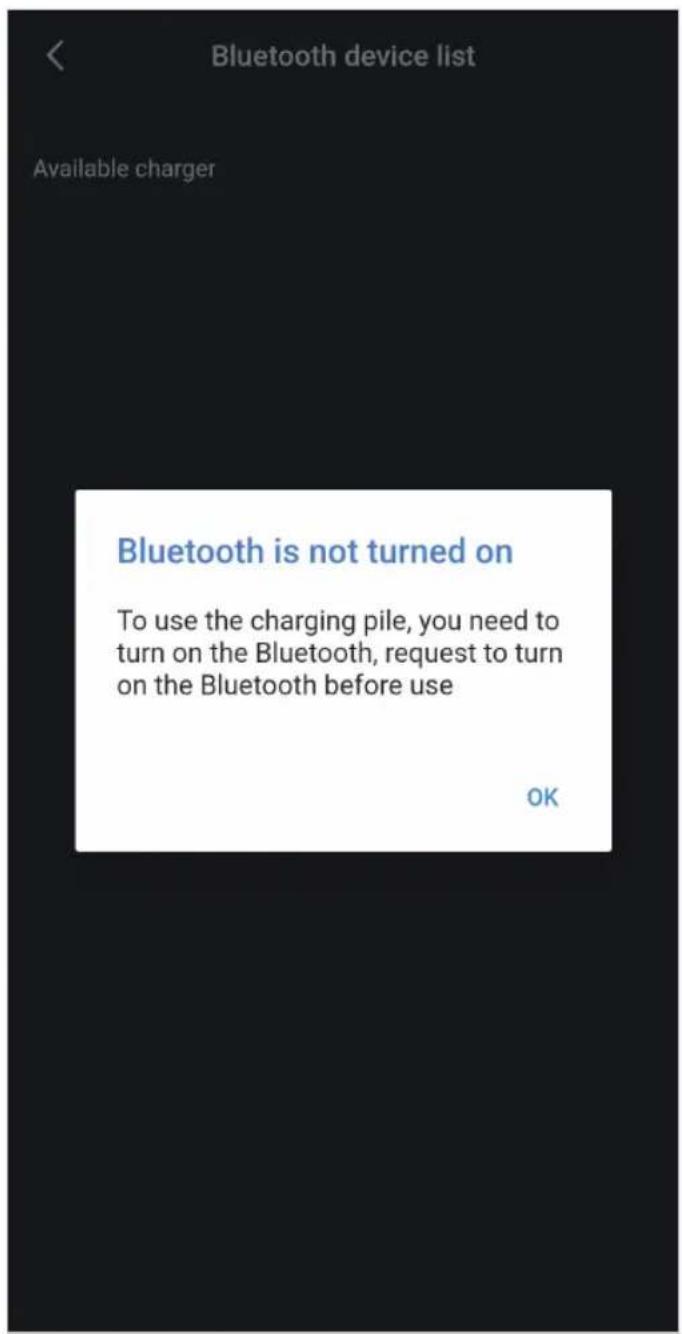

33.2.1 Anleitung zum Öffnen der Bluetooth-Seite

3.2 Anmerkungen zur Installaon

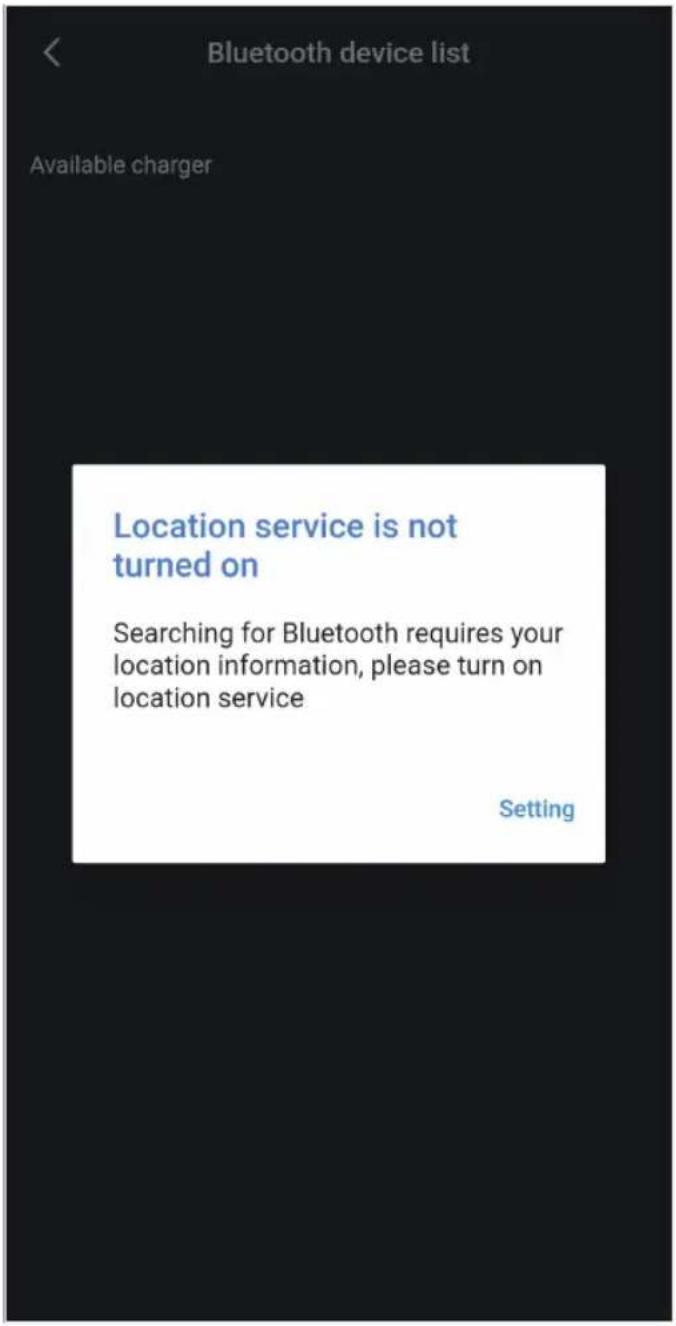

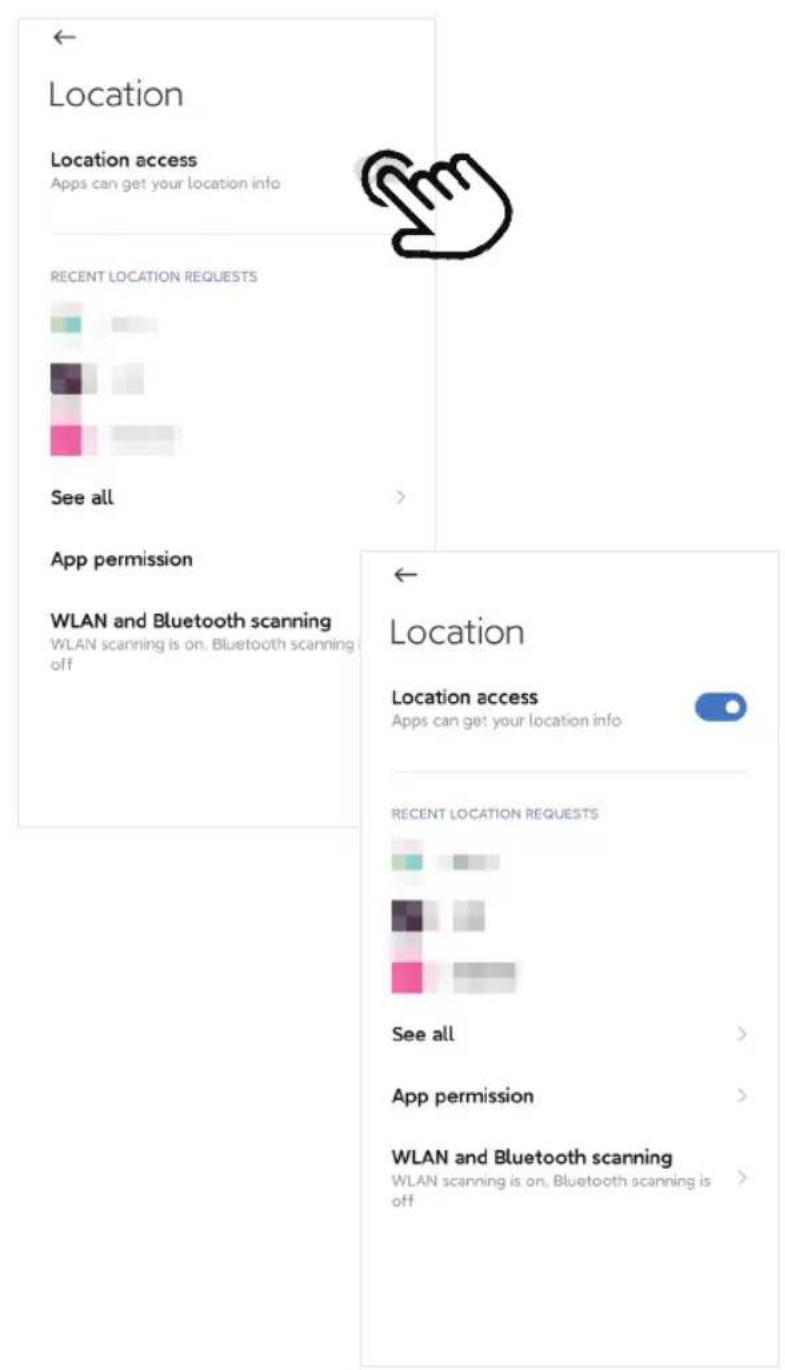

Bei der Suche nach Ladestationen, wenn Bluetooth nicht eingeschaltet ist, wird es aufgefordert, Bluetooth einzuschalten:3.2.2 Anleitung zum Öffnen der Standort-Seite Bei der Suche nach der Ladestaon, wenn der Standortservice nicht eingeschaltet ist, wird es aufgefordert, den Ortszugang einzuschalten: Bild 3 Anleitung zum Öffnen der Standort-Seite EVSE Master APP User Manual EVSEMaster

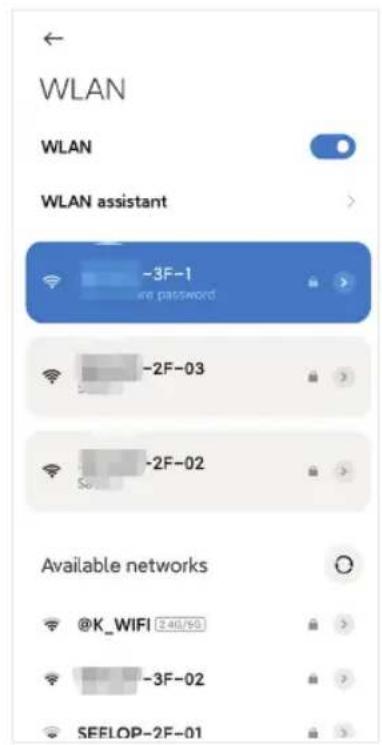

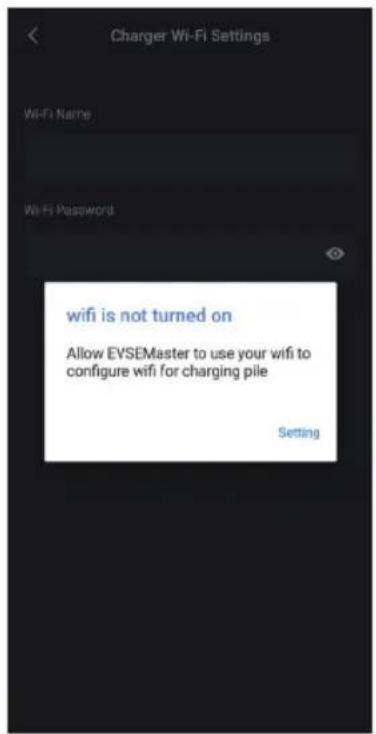

033.2.3 Anleitung zur Öffnen der Wi-Fi-Seite

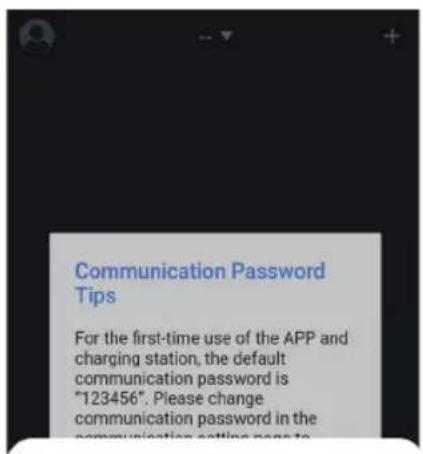

Bei der Einstellung der WIFI-Kommunikaonsparameter der Ladestaon wird darauf hingewiesen,WIFI einzuschalten, wenn WIFI nicht eingeschaltet ist: Es wird darauf hingewiesesn, besmmte Berechgungen zu verwenden und das Kommunikaonspasswort bei der ersten Anwendung gleichzeig zu ändern:

Bild 4 Anleitung zur Öffnen der Wi-Fi-SeiteBild 5 Seite der APP-Bedienung Seite der APP-Bedienung EVSE Master APP User ManualEVSEMaster

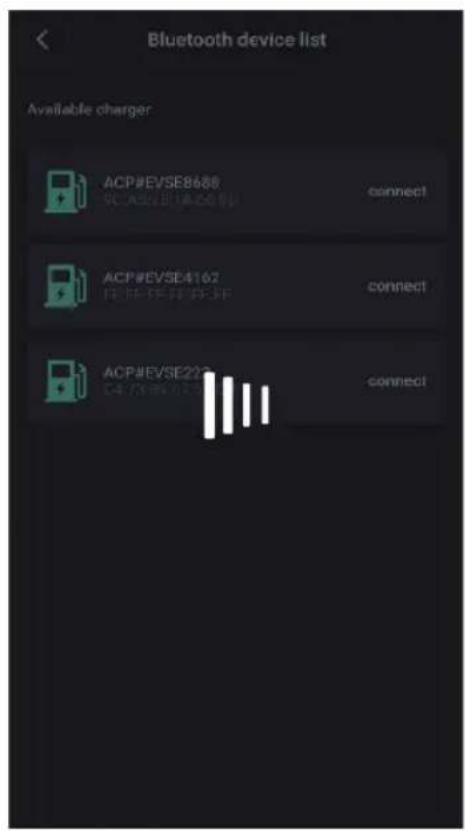

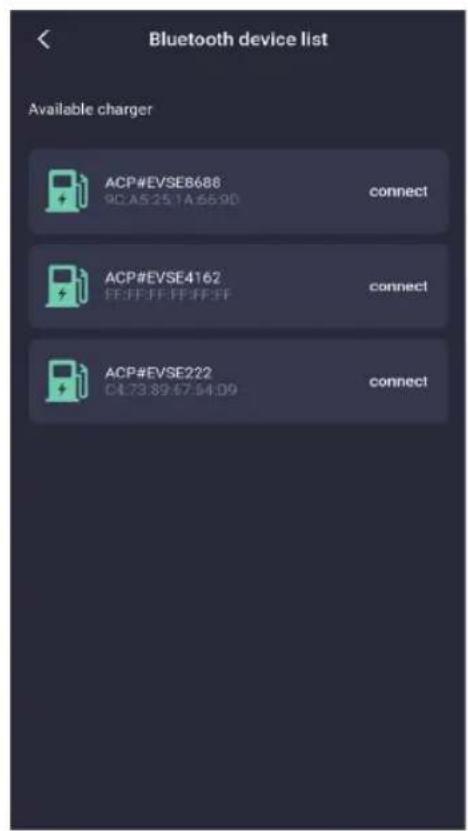

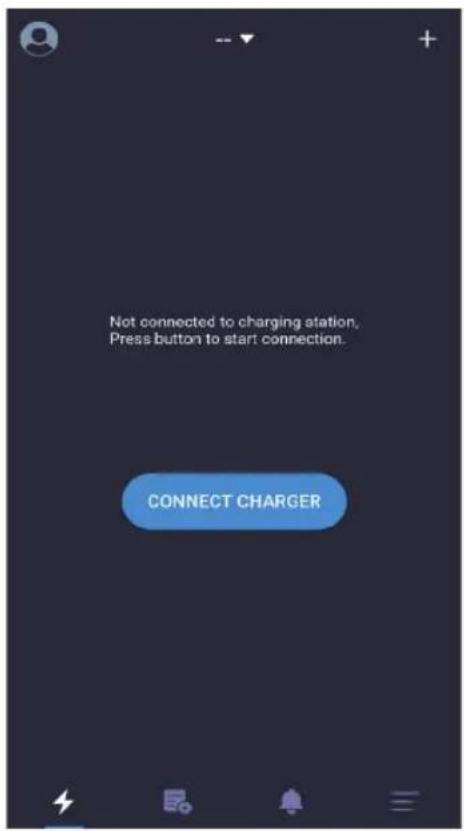

044.2 Zum ersten Mal die Ladestaon verbinden

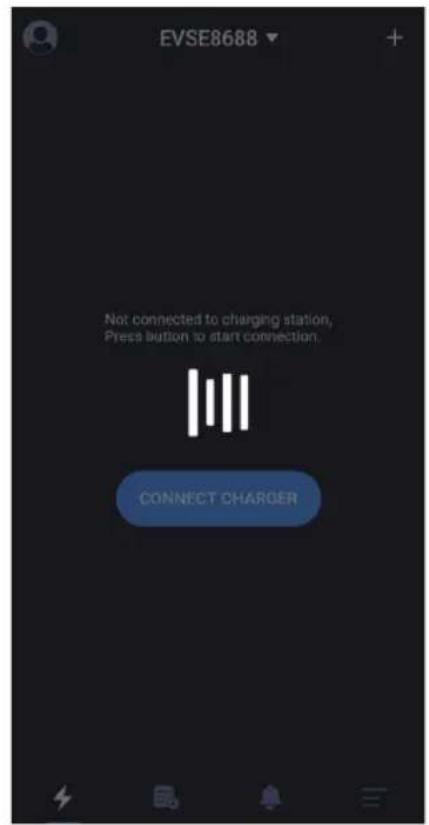

Wenn Sie die App-Seite öffnen, wird darauf hingewiesen, "Sie haben den Ladestaon nicht angeschlossen, klicken Sie auf den Knopf, um eine Verbindung zu starten". Wenn Sie das erste Mal verbinden, müssen Sie in der oberen rechten Ecke der Seite auf das "+" klicken, um nach dem Ladestaon zu suchen.Dann verbinden Sie erfolgreich. Beachten Sie, dass es viele Bluetooth-Ladestaonen gibt, die von Benutzern benutzt werden können, aber die APP sucht nur nach Bluetooth-Ladestaonen. Wenn mehrere Ladestaonen angeschlossen werden müssen, müssen Sie auch auf dieser Seite auswählen und verbinden. Bild 6 Seite “zum ersten Mal die Ladestaon verbinden” EVSE Master APP User Manual EVSEMaster 05Nachdem die Verbindung zur Ladestaon zum ersten Mal beendet ist, nimmt die APP die letzte angeschlossene Ladestaon auf. Wenn die Ladestaon wieder eingeschaltet ist,die APP wird automasch mit der Ladestaon verbinden oder Sie können per Knopfdruck auf“CONNECT CHARGER” akv verbinden. Wenn die Ladestaon nicht eingeschaltet ist, kann sie nicht angeschlossen werden. Zu diesem Zeitpunkt müssen Sie auf die “+” in der oberen rechten Ecke der Seite klicken, um nach der Ladestaon zu suchen und versuchen, sich mit anderen Ladestaonen zu verbinden. Bild 7 Seite zur “Die Ladestaon schnell verbinden”

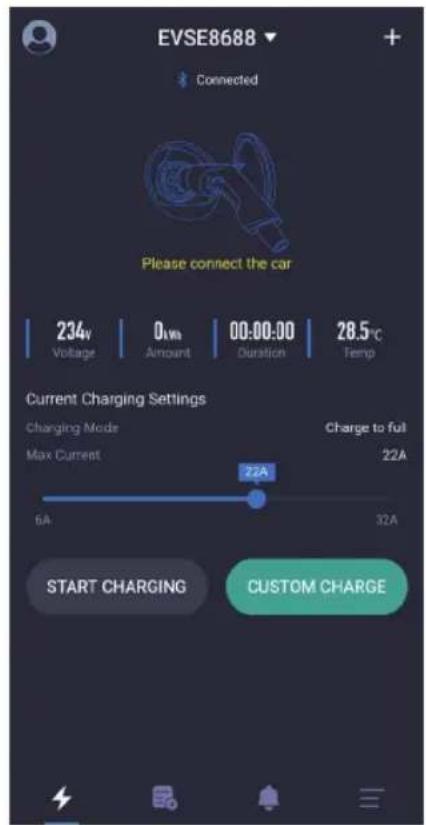

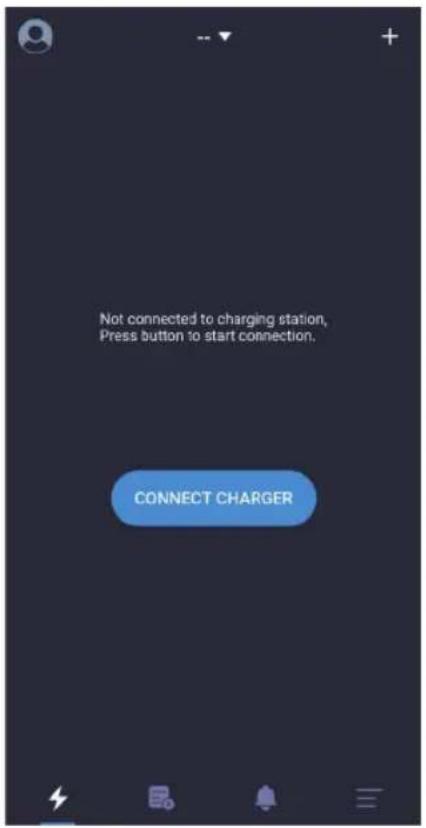

4.3 Die Ladestaon schnell verbinden

Wenn mehrere Ladestaonen angeschlossen sind, wird die APP die angeschlossenen Ladestaonen aufzeichnen.Wenn Sie die Ladestaon wechseln müssen, können Sie auch auf den Ladesta- on-Namen wie unten gezeigt klicken und dann die Ladestaon aus der Dropdown-Liste auswählen.Der Wechselvorgang dauert etwa 5s und die Verbindung wird fehlschlagen, wenn die Ladestaon offline ist.

4.4 Die Ladestaonen schnell wechseln

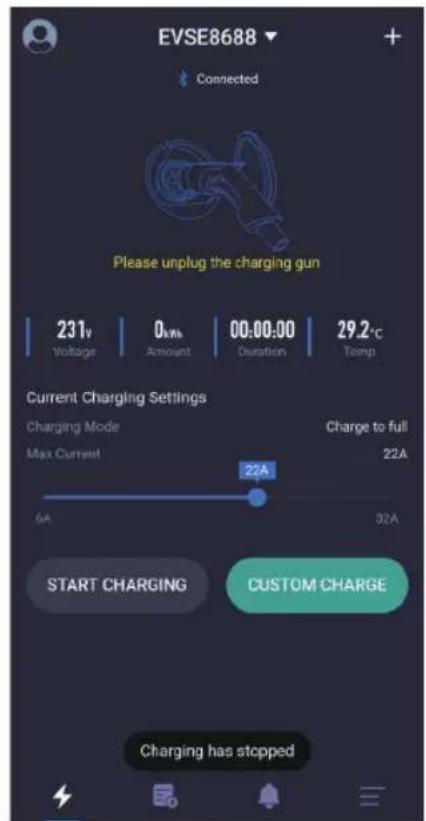

EVSE Master APP User Manual EVSEMaster Bild 8 Seite zur “Die Ladestaonen schnell wechseln” 06Die folgenden fünf Seiten der Reihen nach sind: Seite zur Stecker in, Seite “Warten auf den Start”, Seite “Warten, bis das Auto bereit ist ”,Seite zum Aufladen, und Hinweis auf Ziehen des Steckers nach dem Laden. Die Instrukon zur schnellen Aufladung bis zum Abschluss einer Aufladung wird wie in folgender Reihenfolge (von links nach rechts, von oben nach unten) gezeigt:

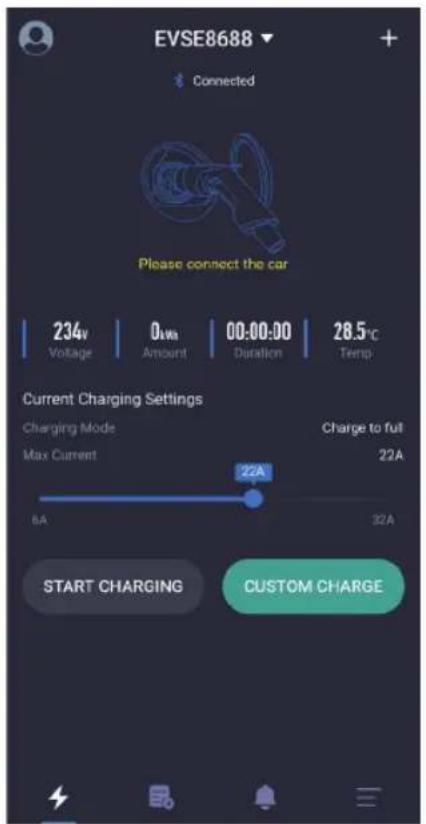

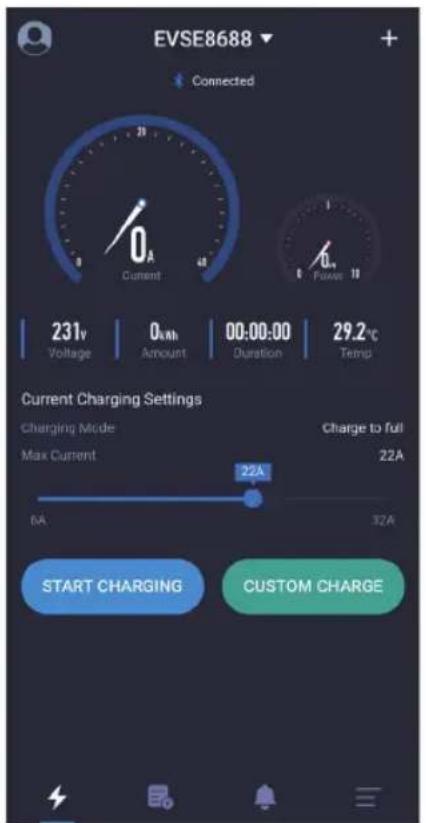

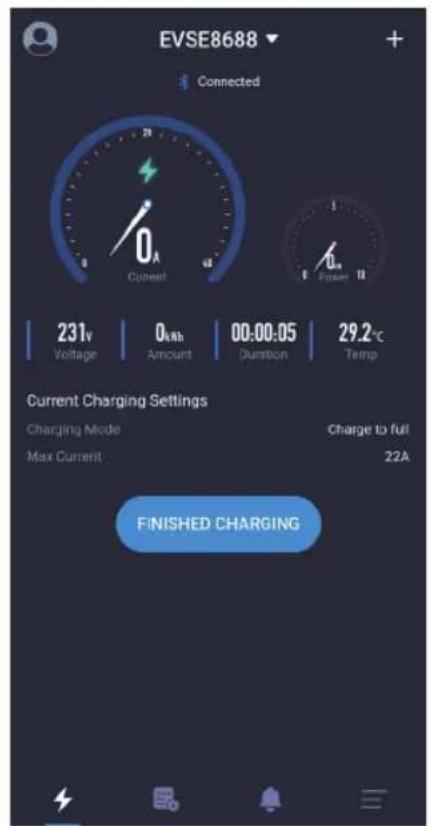

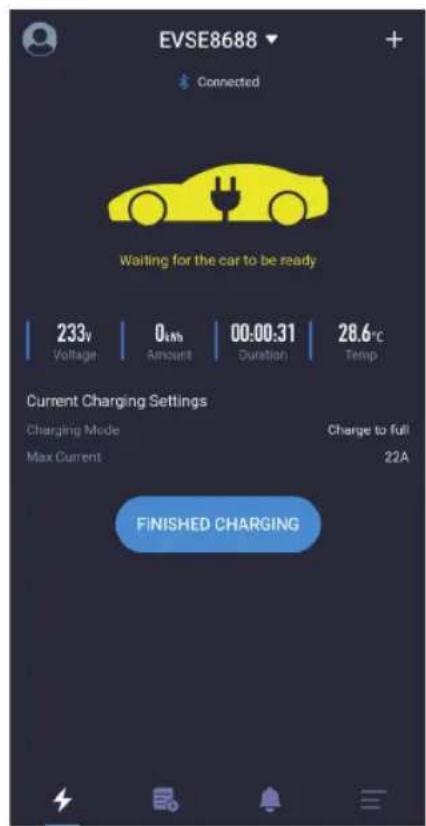

4.5 Anleitung zum schnellen Laden

Bild 9 Seite zum schnellen Laden EVSE Master APP User Manual EVSEMaster 07Die üblichen Situaonen, in denen das Kommunikaonspasswort eingegeben wird, sind:

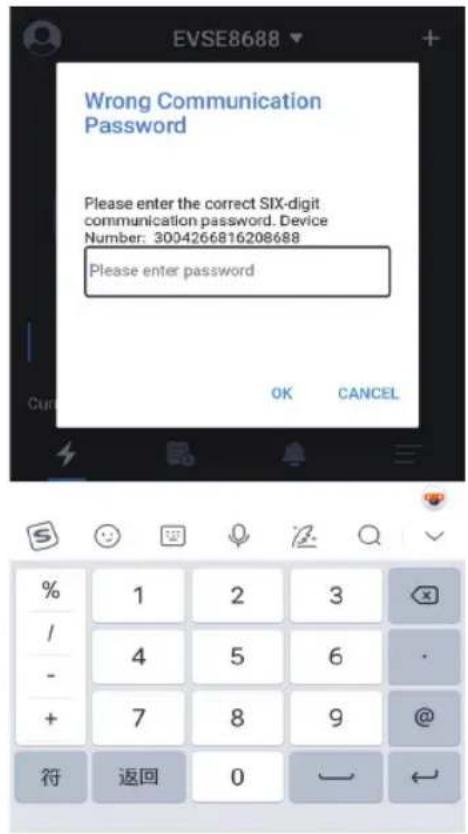

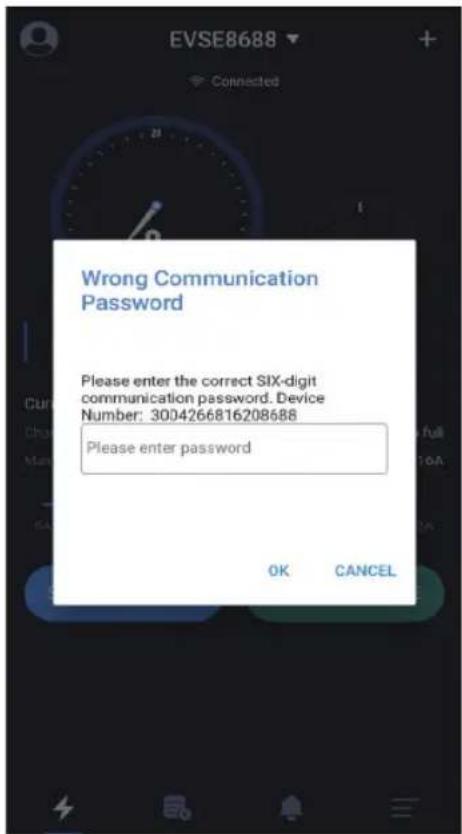

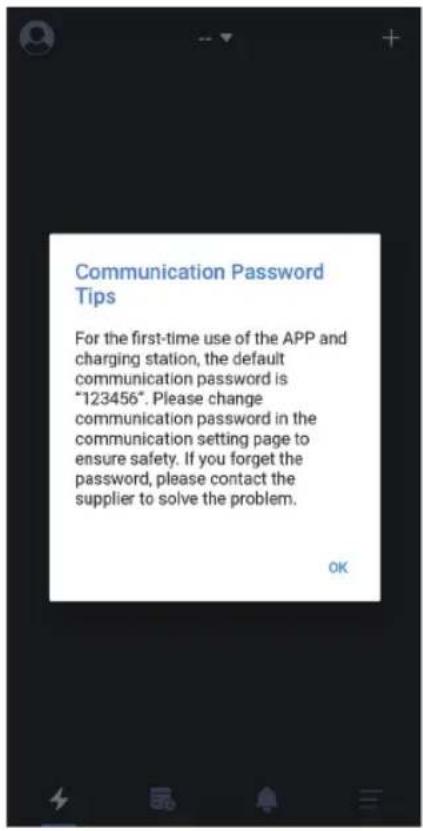

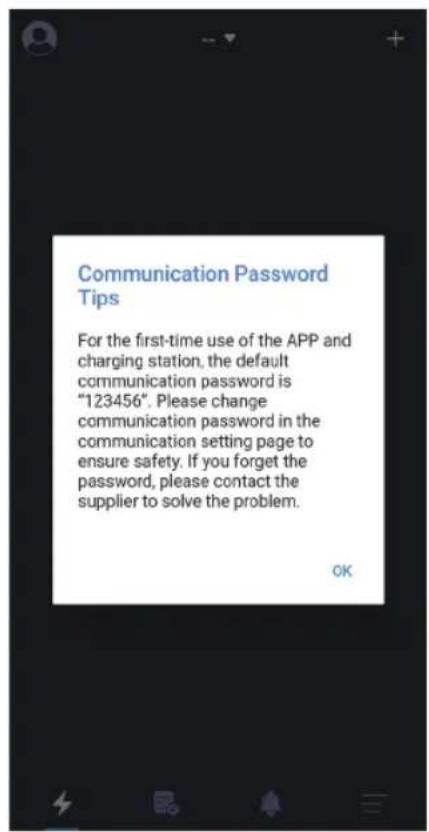

4.6 Seite zur "Hinweis auf das Kommunikaonspasswort"

EVSE Master APP User Manual EVSEMaster 08Öffnen Sie die APP, um mit der Ladestaon zu kommunizie- ren.Wenn die Kommunikaonsdaten verzögert werden, wird es eine Warteseite geben, wie in der Abbildung oben gezeigt.Wenn die Seite keine Antwort hat, nachdem sie mehr als fünf Sekunden gewartet hat, können Sie auf die Seite klicken, um das Warten zu stoppen und es erneut zu versuchen, und überprüfen, ob die Ladestaon offline ist. Wenn Sie die Daten rechtzeig auf der Ladehauptseite aktualisieren müssen, können Sie die Seite runterziehen, um die Daten zu aktualisieren.

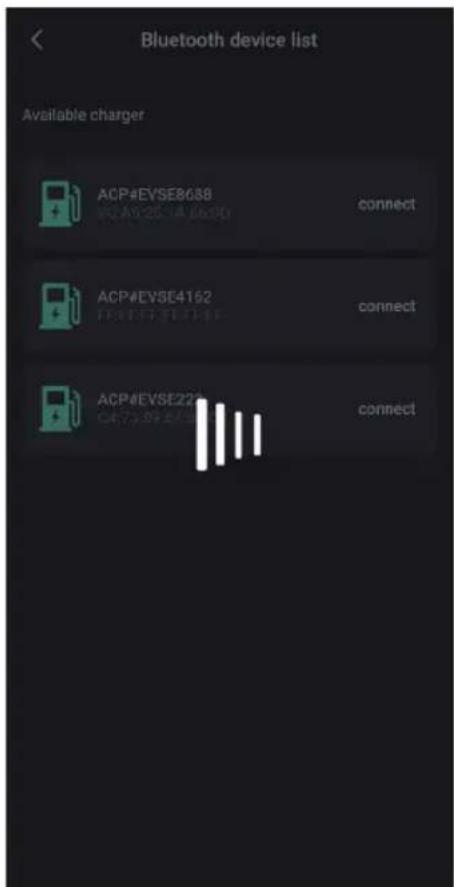

4.7 Seite zur "Spezielle Seite-Verzögerung der Kommunikaon"

Bild12 Seite zur Verzögerung der Kommunikaon Bild13 Seite zur Etablierung der Verbindung

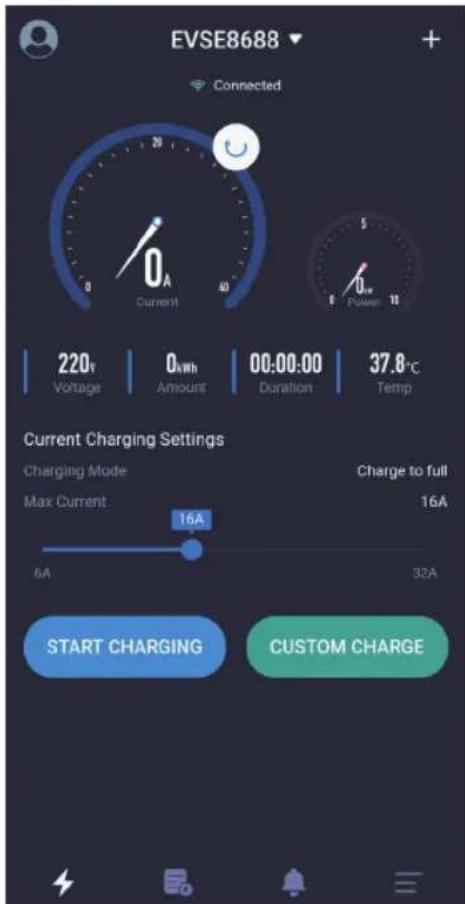

4.8 Seite zur "Spezielle Seite-herunterziehen, um das Aufladen zu aktualisieren"

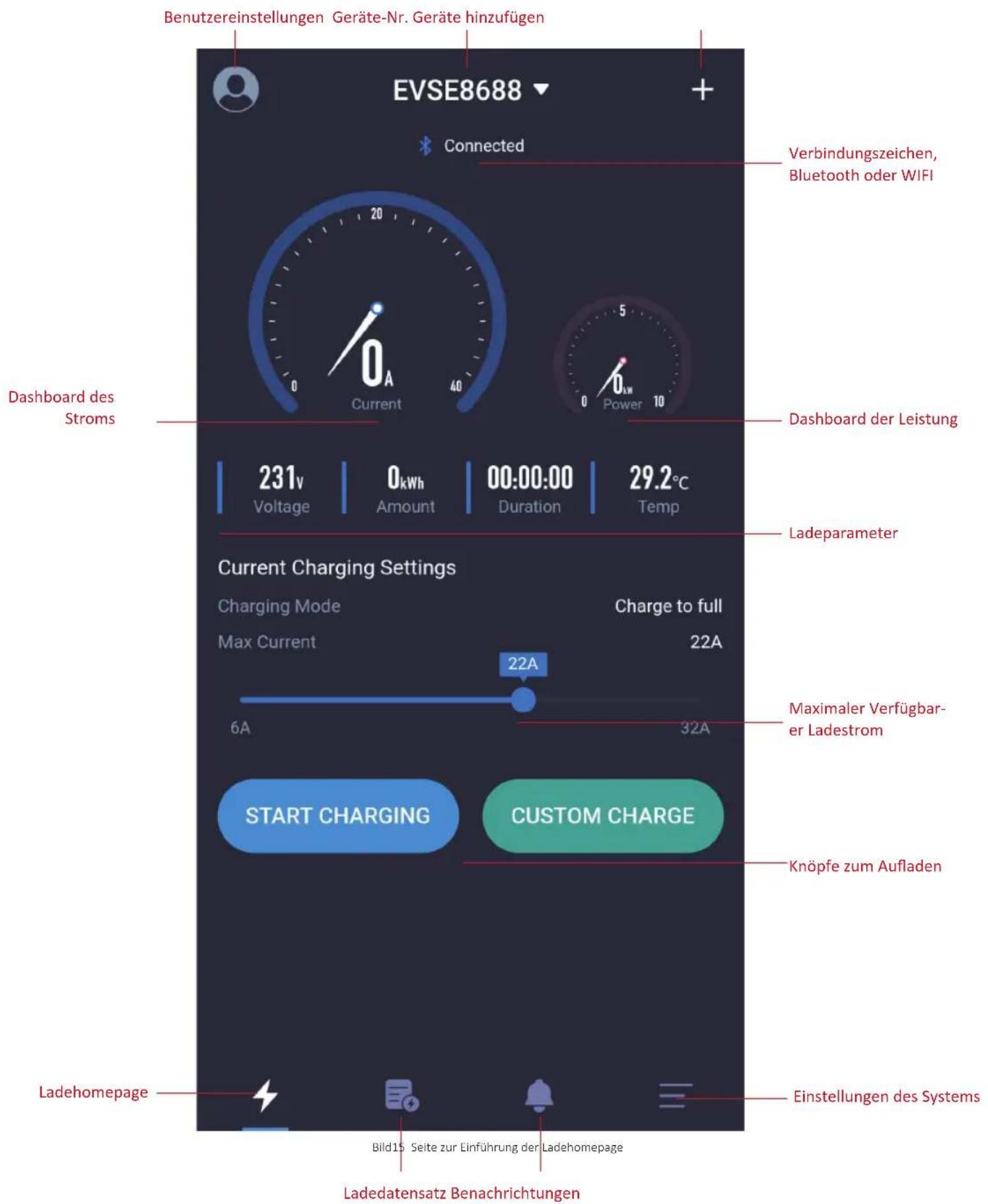

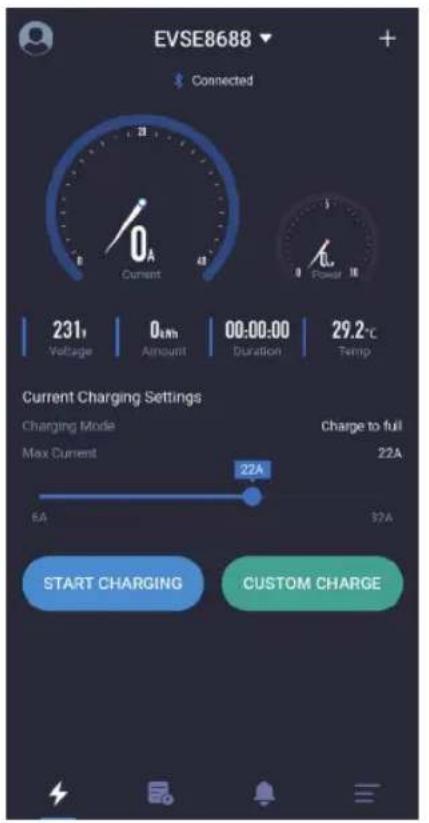

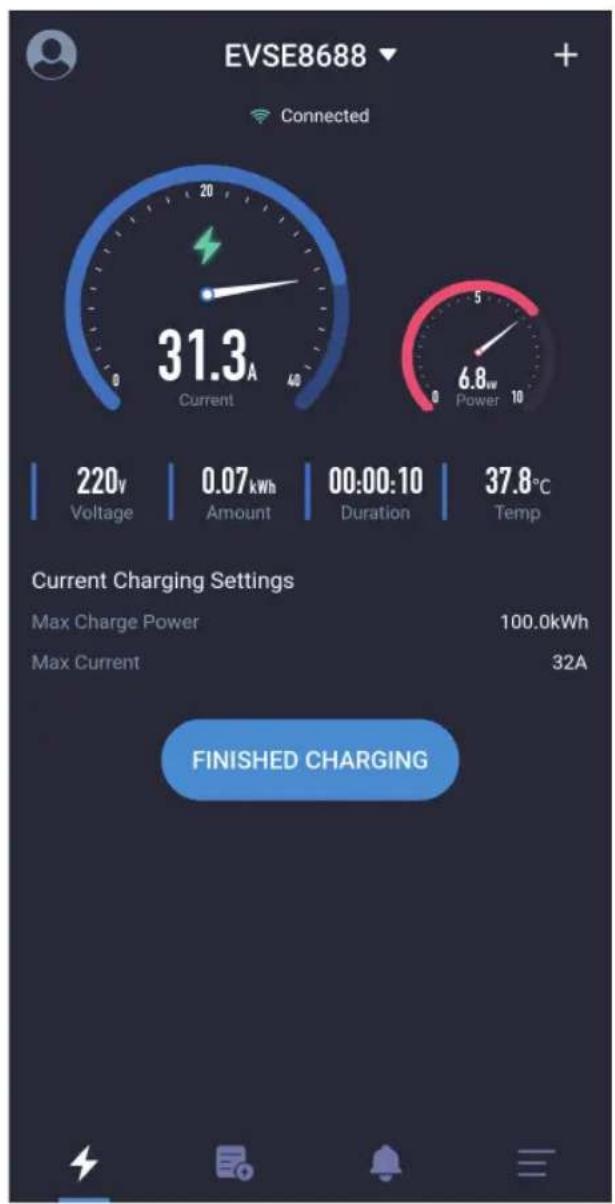

EVSE Master APP User Manual EVSEMaster 09Einführung der Ladehomepage: Verbindungszeichen, Bluetooth oder WIFI Dashboard des Stroms Dashboard der Leistung Ladeparameter Maximaler Verfügbar- er Ladestrom Knöpfe zum Aufladen Einstellungen des Systems

4.9 Seite zur "Hompage des Ladens"

EVSE Master APP User Manual EVSEMaster Benutzereinstellungen Geräte-Nr. Geräte hinzufügen Ladehomepage Ladedatensatz Benachrichtungen Bild15 Seite zur Einführung der Ladehomepage

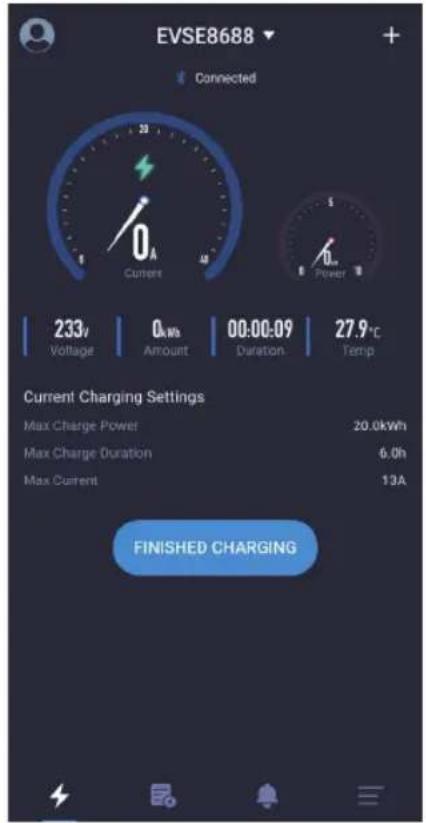

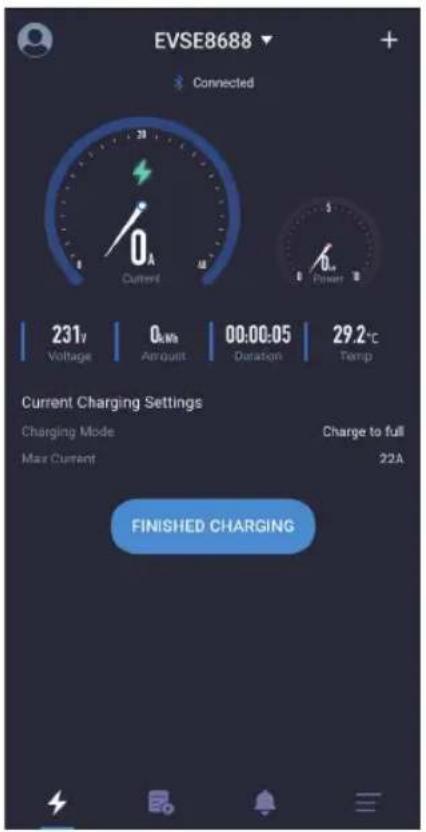

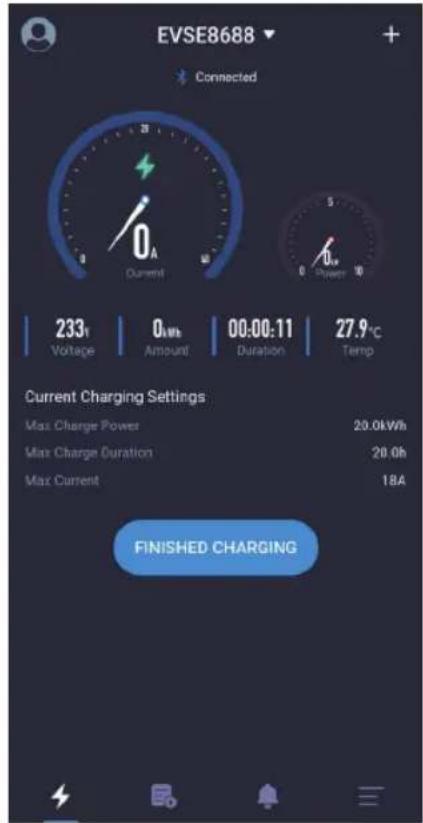

4.10 Seite zur "Aufladen"

4.11 Seite zur "Beendung des Ladens"

EVSE Master APP User Manual EVSEMaster

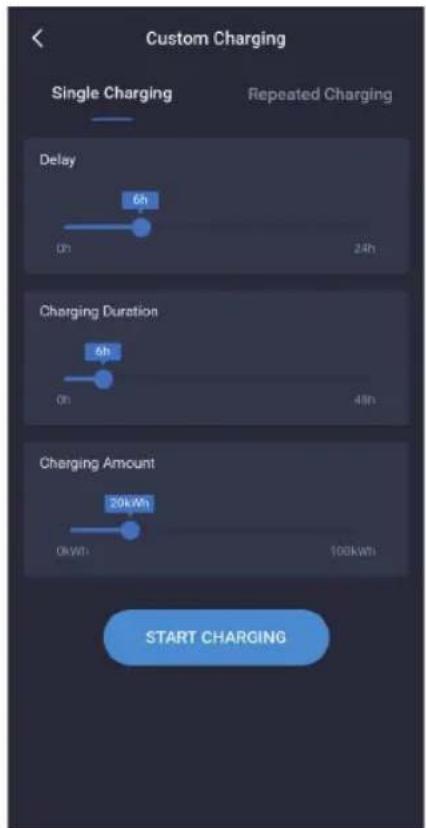

114.12 Seite zur "Benutzerdefiniertes Aufladen-Einmaliges Laden"

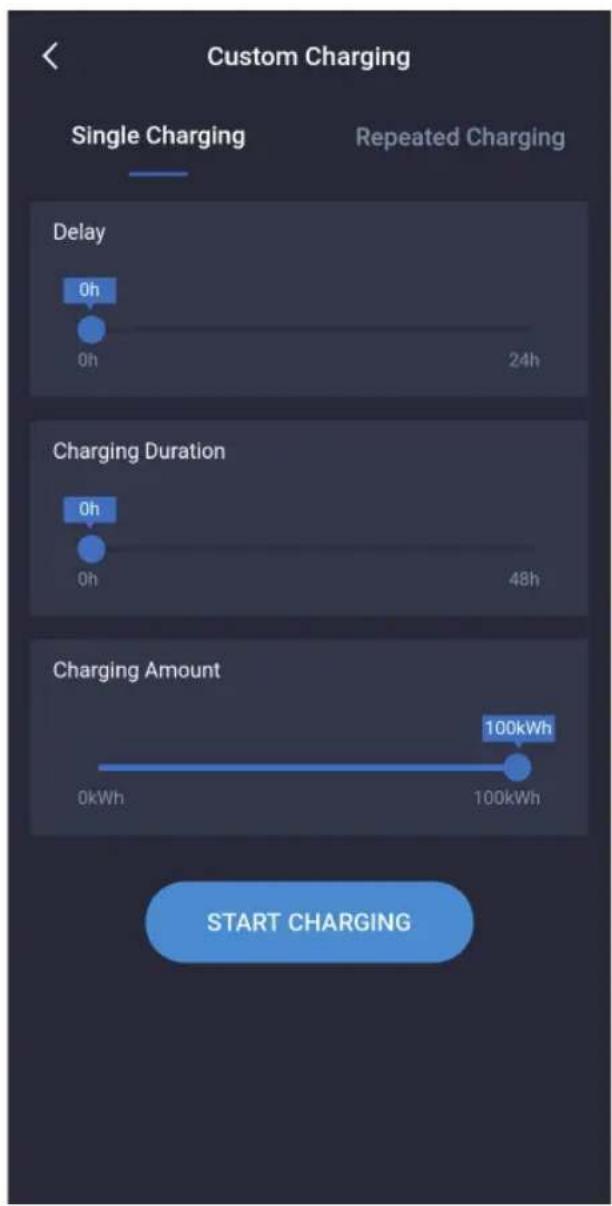

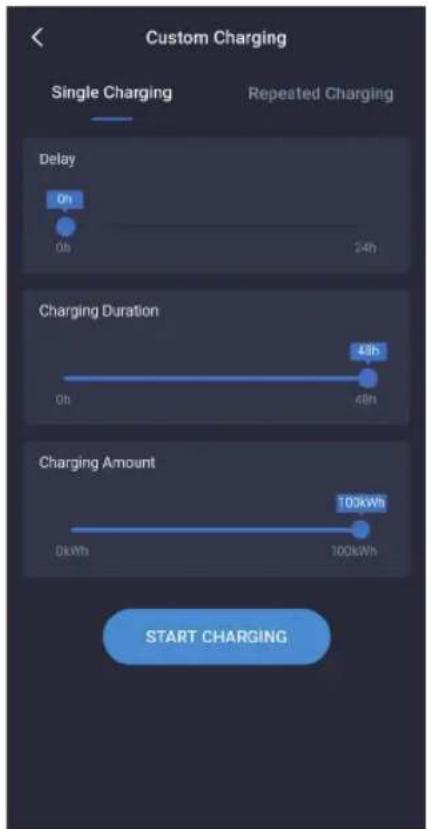

Es gibt drei Parameter, die für ein benutzerdefiniertes einmaliges Laden eingestellt werden können. 1.Die Startzeit zum Laden besmmen: Stellen Sie besmmte Zeitraum auf. Ladevorgang beginnt von nun an nach diesem besmmten Zeitraum. Wenn 0 gesetzt ist, bedeutet es, sofort zu starten, während andere Daten gesetzt werden, es bedeutet, eine planmäßige Aufladung zu haben, und das Maximum ist 24-Stunden. 2. Ladezeit: Die maximale Ladezeit, wenn die eingestellte maximale Ladezeit erreicht ist, beendet die Ladestaon automasch das Laden. Auf 0 bedeutet, dass die Ladezeit nicht begrenzt ist und der maximale Wert 48 Stunden ist. Die Parameter der Ladedauer und Lademenge können gleichzeig eingestellt werden, und mindestens ein Parameter sollte ausgewählt werden. 3.Stromverbrauch：Der maximale Stromverbrauch, über die die Ladestaon automasch das Laden beendet.Die Einstellung auf 0 bedeutet, dass der Stromverbrauch nicht begrenzt ist und der Maximalwert 100 Grad beträgt.Der Parameter von Ladedauer und Stromverbrauch können gleichzeig gesetzt werden, und mindestens ein Parameter muss ausgewählt werden.

4.12.1 Seite zur "Benutzerdefiniertes Aufladen--Quantaves Laden"

Bild18 Seite zur Einstellung des quantaven Ladens EVSE Master APP User Manual EVSEMaster 12Bild19 Seite zur Einstellung des zeitbesmmten Ladens

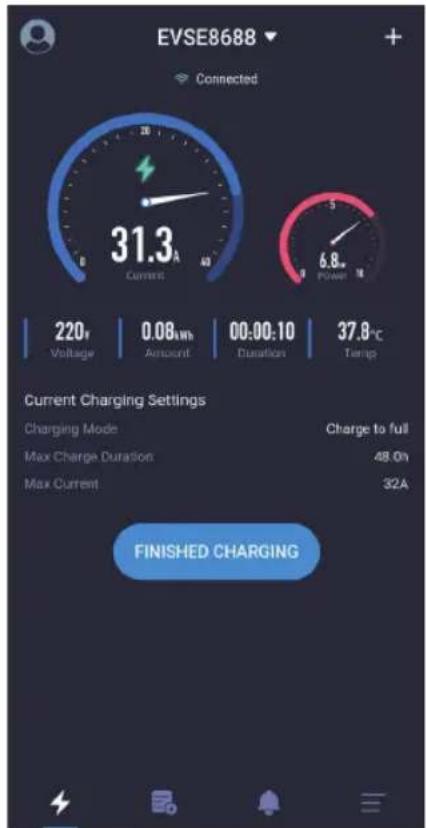

4.12.2 Seite zur "Benutzerdefiniertes Aufladen--Zeitbesmmtes Laden"

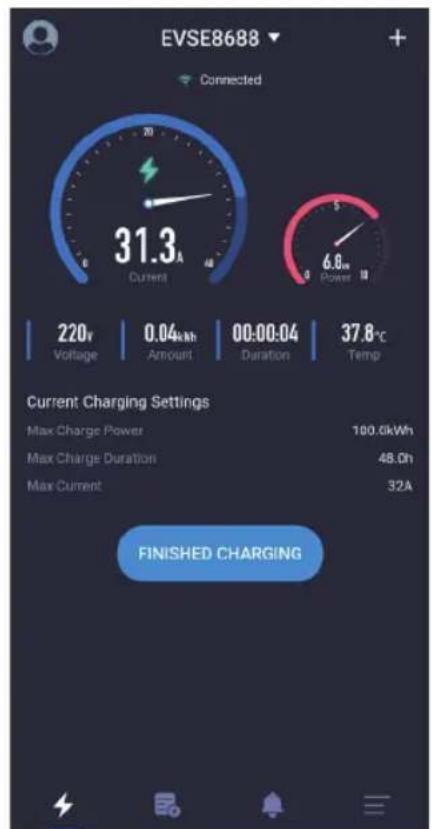

4.12.3 Seite zur "Benutzerdefiniertes Aufladen--Quantaves und Zeitbesmmtes Laden"

EVSE Master APP User Manual EVSEMaster Bild20 Seite zur Einstellung des zeitbesmmten und quantaven Ladens

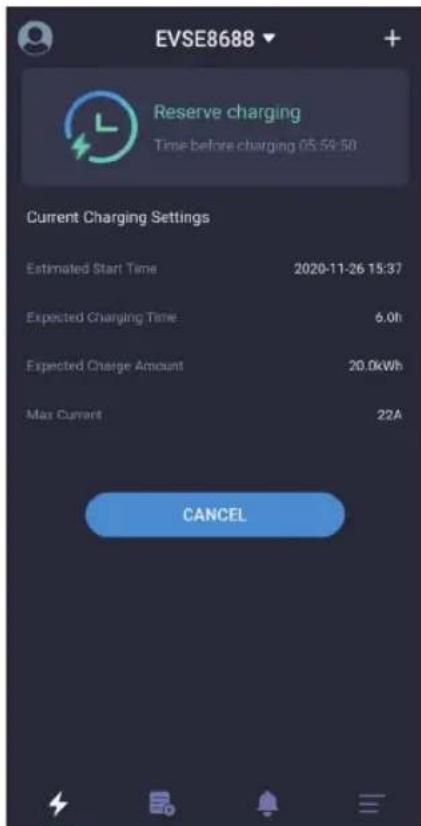

134.12.4 Seite zur "Benutzerdefiniertes Aufladen--Geplantes Laden"

Bild21 Seite zur Einstellung des geplanten Ladens Es gibt vier Parameter, die für die Aufladung mit einem benutzerdefinierten Ladezyklus eingestellt werden können. 1.Startzeit für den Zyklus: Geben Sie die Zeit an, um das Laden zu starten. 2.Zykluswiederholungszeit: Setzen Sie die Tage des umgebenden Zyklus auf Wiederholung, und Sie können Teile oder alle davon auswählen. 3.Ladezeit: Die maximale Ladezeit. Die Ladestaon wird automasch das Laden beenden,wenn die eingestellte maximale Ladezeit erreicht ist .Die Einstellung auf 0 bedeutet, dass die Ladezeit nicht begrenzt ist und der Maximalwert 48 Stunden beträgt.Der Parameter von Ladedauer und Ladeleistung können gleichzeig gesetzt werden, und mindestens ein Parameter muss ausgewählt werden. 4.Stromverbrauch：Der maximale Stromverbrauch, über die die Ladestaon automasch das Laden beendet.Die Einstellung auf 0 bedeutet, dass der Stromverbrauch nicht begrenzt ist und der Maximalwert 100 Grad beträgt.Der Parameter von Ladedauer und Stromverbrauch können gleichzeig gesetzt werden, und mindestens ein Parameter muss ausgewählt werden.

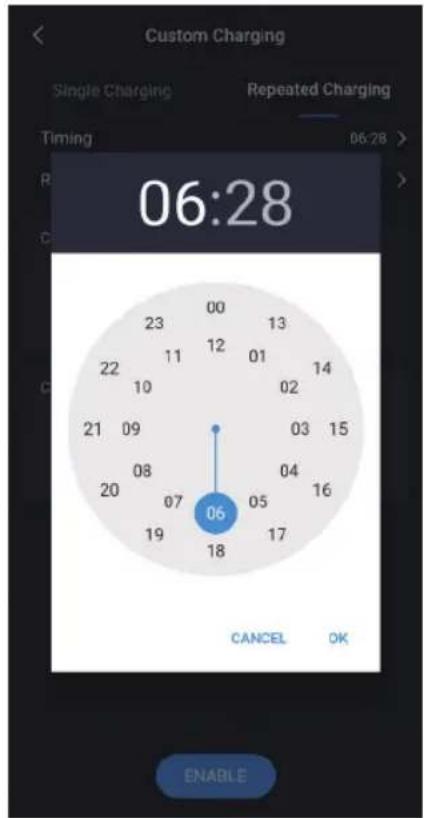

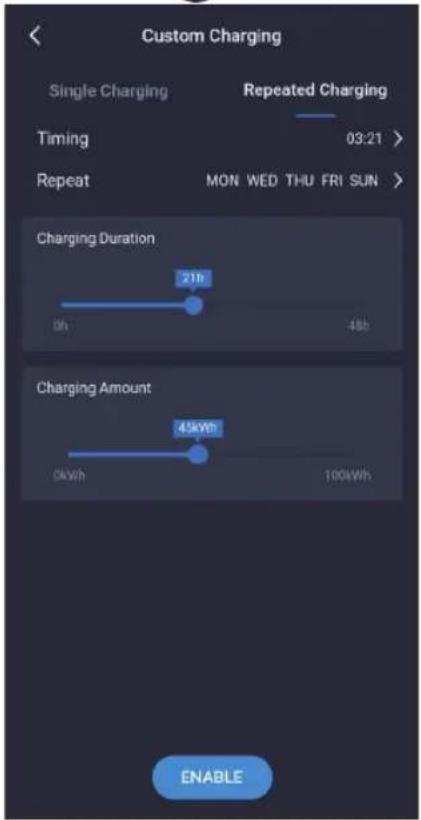

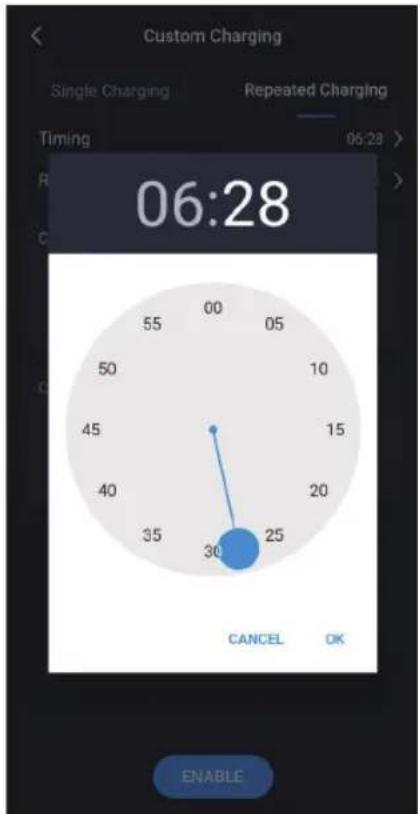

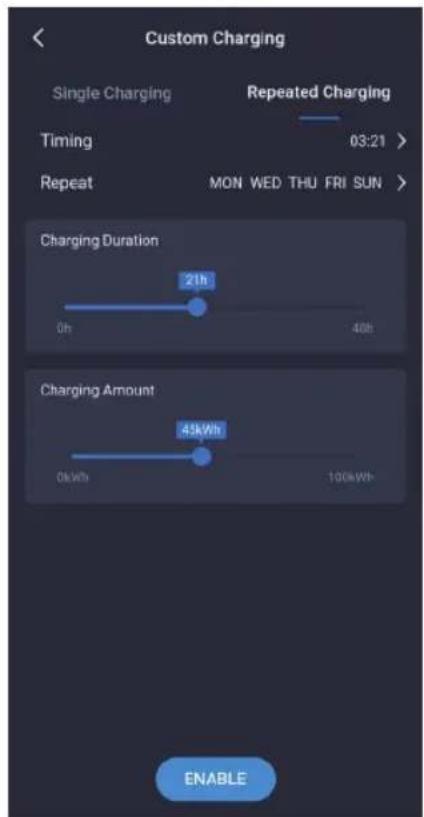

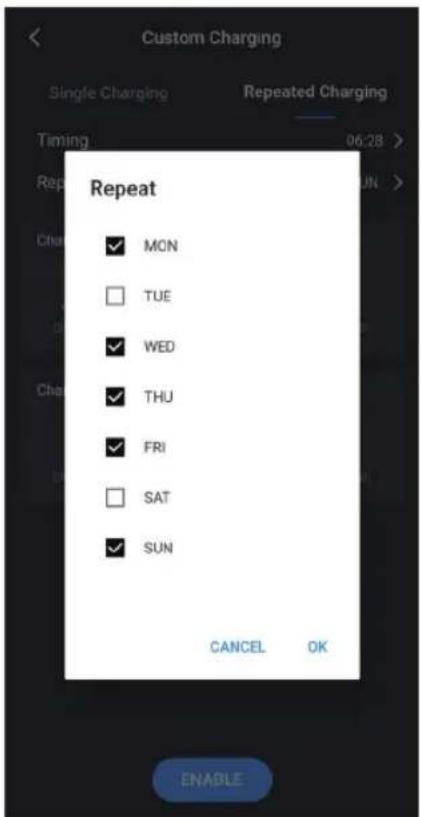

4.13 Seite zur "Benutzerdefiniertes Aufladen--Regelmäßiges Laden"

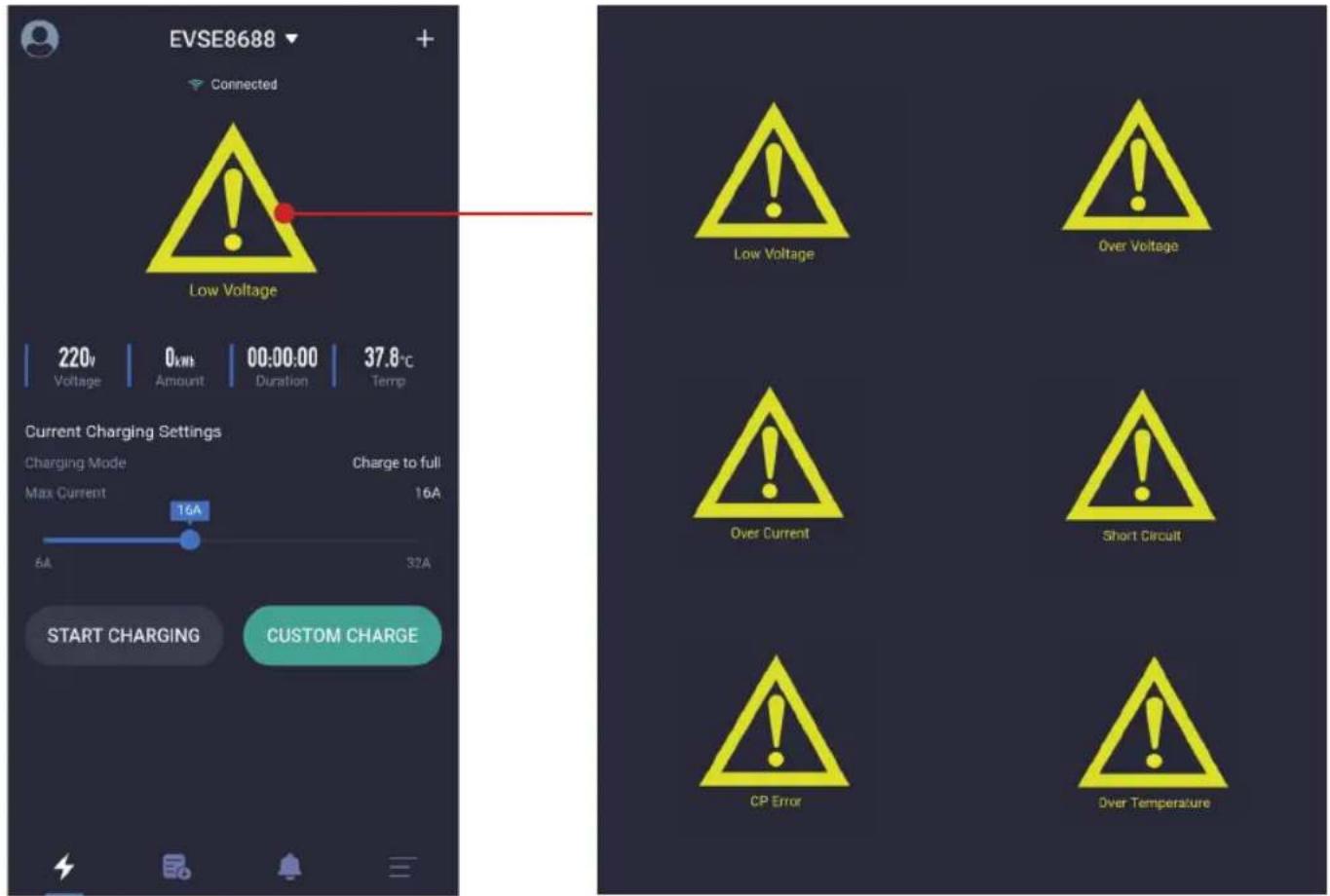

174.15.1 Seite zur "Ladedatensatz-Meine Ladedatensätze"

Bild25 Seite zur Meine Ladedatensätze

4.15.4 Seite zur "Ladedatensatz-Ladestask-

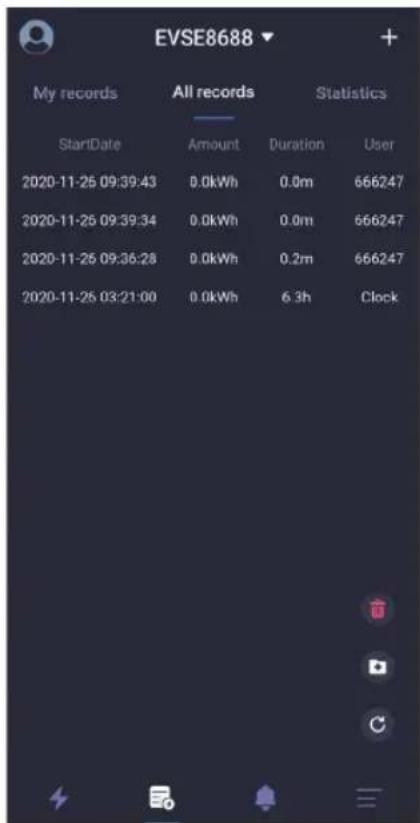

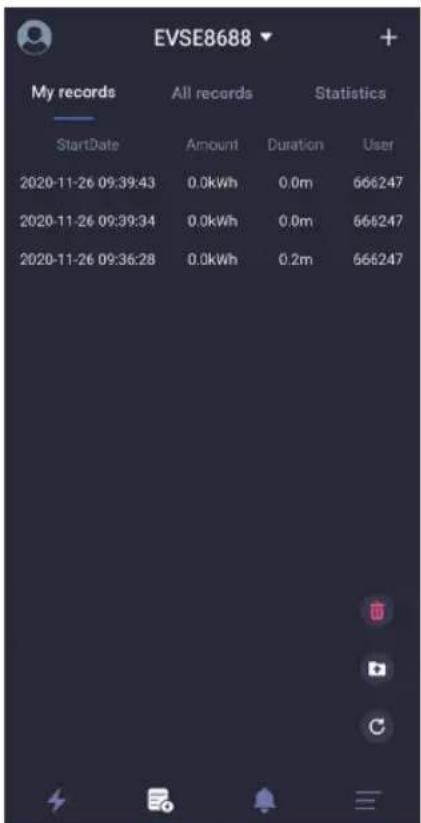

4.15.2 Seite zur "Ladedatensatz-Alle Datensätze"

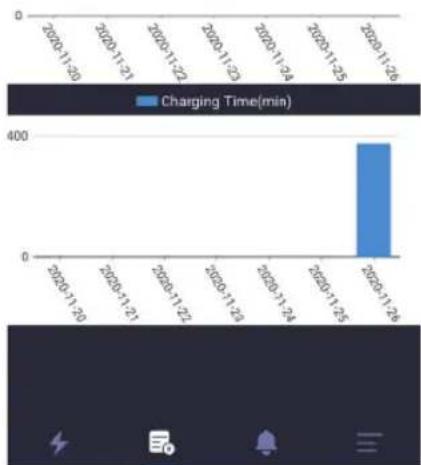

4.15.3 Seite zur "Ladedatensatz-Ladestask-

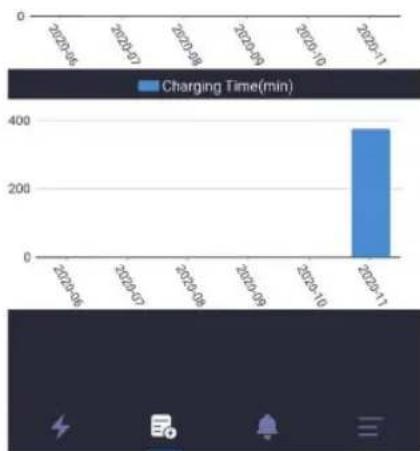

Tägliche Stask" Bild26 Seite zur allen Ladedatensätze Bild27 Seite zur täglichen Stask der Ladedatensätze Bild28 Seite zur monatlichen Stask der Ladedatensätze EVSE Master APP User Manual EVSEMaster 18Bild30 Seite über die Ladestaon Bild29 Seite zur "Eingabeaufforderung zur Informaon"

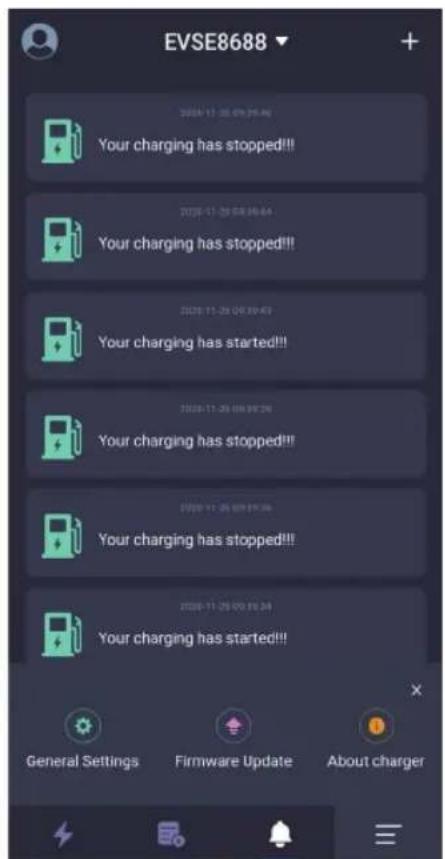

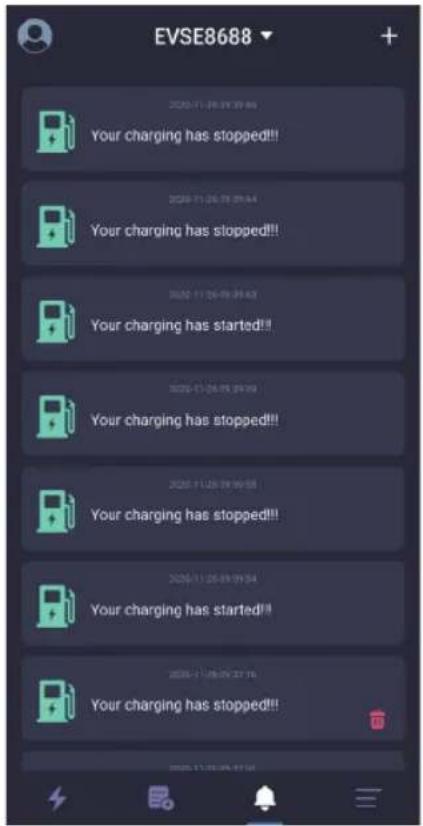

4.16 Seite zur "Eingabeaufforderung zur Informaon"

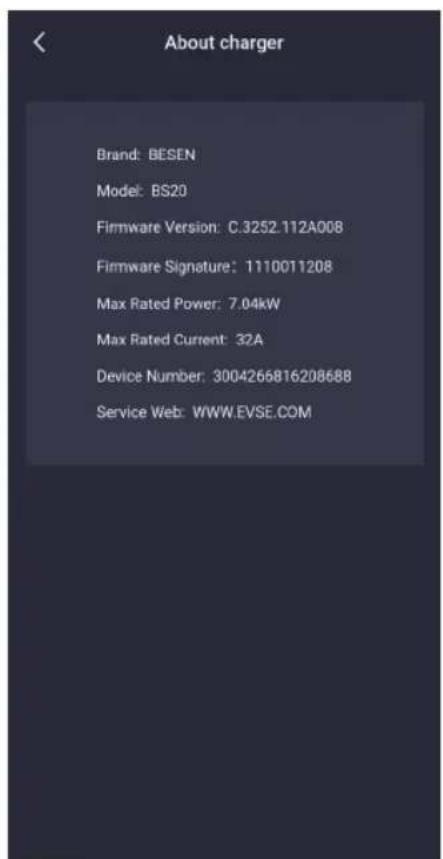

4.17 Seite zur "Einstellungen des Systems-Über das Ladegerät"

Die Informaon-Prompt-Seite ist es, die relevanten Informaonen des Ladestarts aufzuzeichnen, die angesehen und gelöscht werden können.Der Löschknopf wird als Abbildung angezeigt Die charakterisschen Informaonen der Staon auf der Über-Ladeseite beinhalten Marke, Modell, Firmware-Version, Firmware-Feature-Wort, maximale Nennleistung, maximalen Nennstrom und Ladestaon-Nummer, etc. EVSE Master APP User Manual EVSEMaster 19Die Firmware-Upgradeseite zeigt die aktuelle Firmware-Version und die neueste Firmware-Version der Ladestaon an.Wenn die aktuelle Firmware nicht die neueste Version ist, wird der Benutzer aufgefordert, ein Upgrade durchzuführen. Beim Upgrade sollten Sie sicherstellen, dass das Handy auf der Upgradeseite ist, die Akku des Handys nicht weniger als 50%, die Ladestaon nicht abgeschaltet werden kann, und der Abstand zwischen Handy und Ladestaon ist nicht mehr als zehn Meter. Es gibt zwei Kanäle, um Daten zu aktualisieren: Wi-Fi und Bluetooth.Das Upgrade unter dem WLAN-Kanal dauert etwa fünf Minuten, während etwa 30 Minuten unter dem Bluetooth-Kanal.Es wird empfohlen, den Wi-Fi-Kanal zum Upgrade zu nutzen. Bild31 Seite über “Firmware Version ist die neueste Version” Bild33 Seite über “Die Firmware-Version upgrade unter Bluetooth-Kanal ” Bild34 Seite über “Die Firmware-Version upgrade unter WIFI-Kanal ” Bild32 Seite über “Die Firmware-Version kann aktualisiertwerden ”

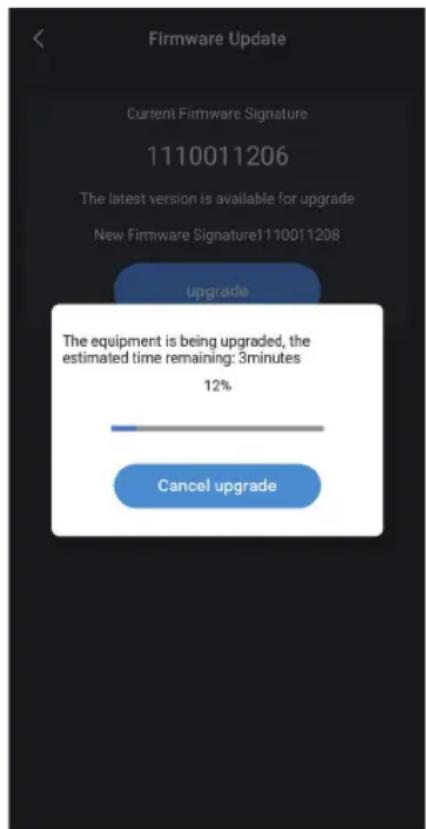

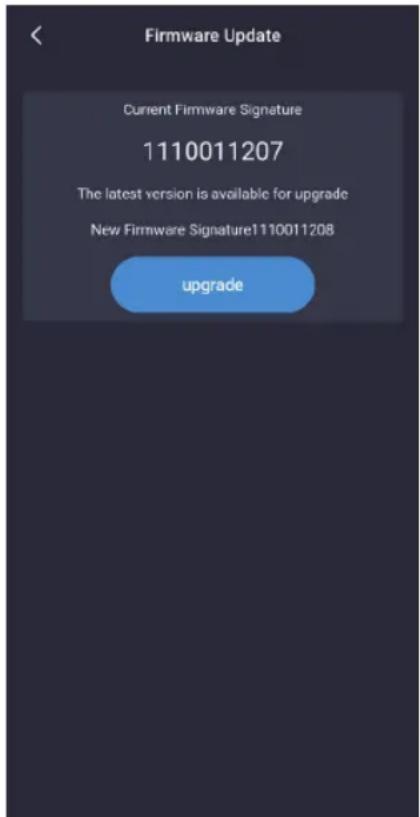

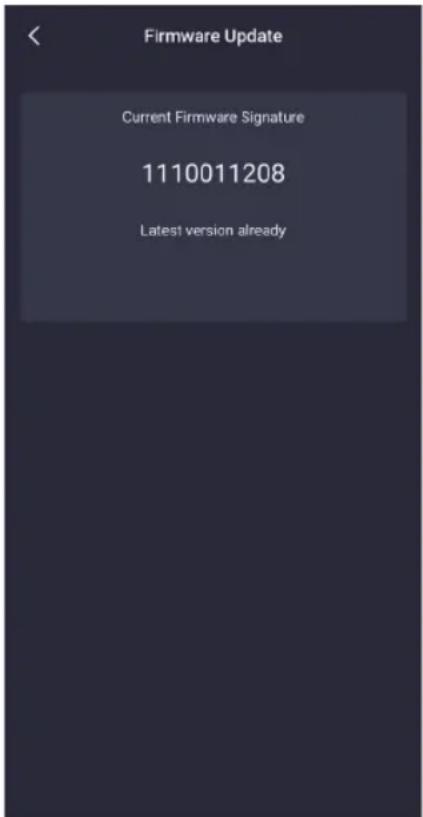

4.18 Seite zur "Einstellungen des Systems-Upgrade der Firmware"

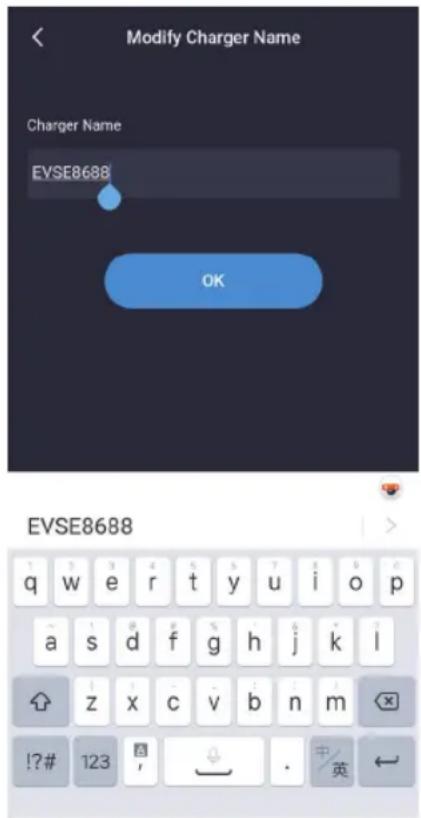

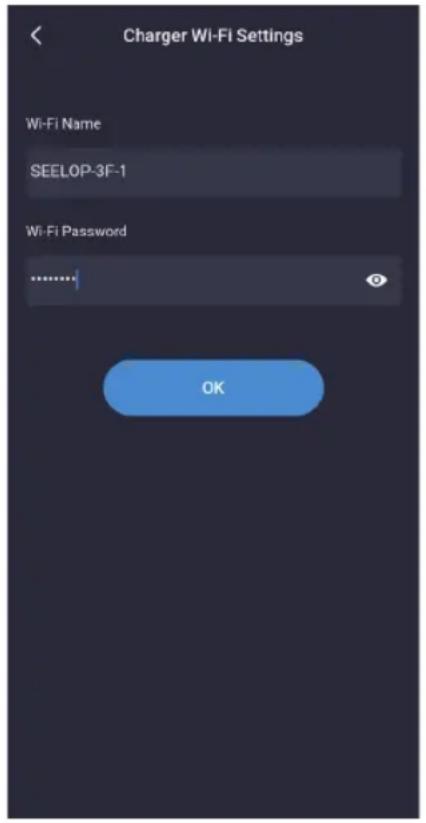

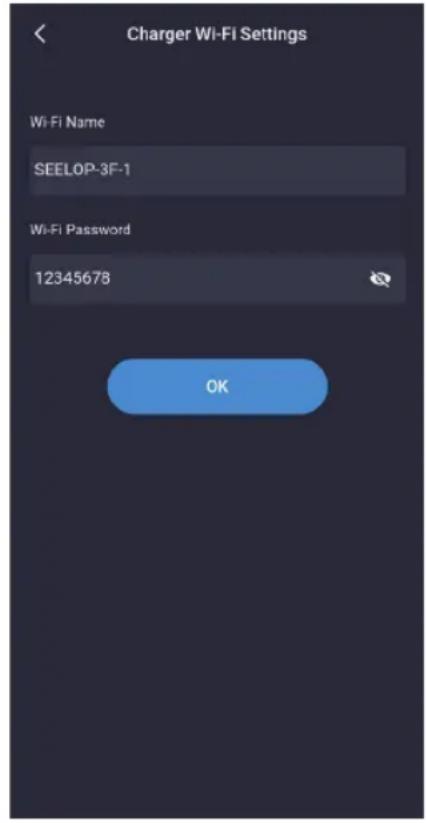

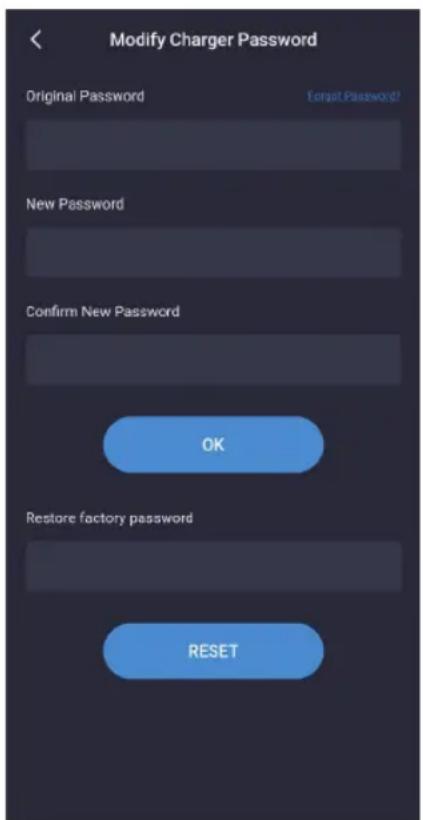

EVSE Master APP User Manual EVSEMaster 21Das WIFI-Modul der Ladestaon funkoniert nicht,das an den WIFI-Router angeschlossen werden muss wenn es zum ersten Mal verwendet wird, wobei der WIFI-Name und das WIFI-Passwort als Einstellung- sparameter enthalten sind.Zunächst sollten Sie sicherstellen, dass das Handy mit dem WIFI-Router verbunden ist, und der Benutzer muss nur das Passwort eingeben und auf OK klicken, um die Einstellung abzuschließen.Beachten Sie, dass die maximale Passwortslänge 16-stellig ist. Die Lade-Namensseite zeigt den Namen der Ladestaon an, und der Standardname ist "EVSEXXXX". Die Regel lautet: evse plus die letzten 4-Stellen der Ladesta- on-Nummer.Der Benutzer kann den Byte-Staonsnamen einstellen, der mit der LCD-Display-Seite von Staon synchronisiert wird.Beachten Sie, dass der Name der Seite bis zu 11 Zeichen unterstützt, einschließlich Leerzeichen und andere Zeichen. Nachdem die Modifikaon erfolgreich ist, muss die App neu starten, dann kann nach dem modifizierten Namen gesucht werden.

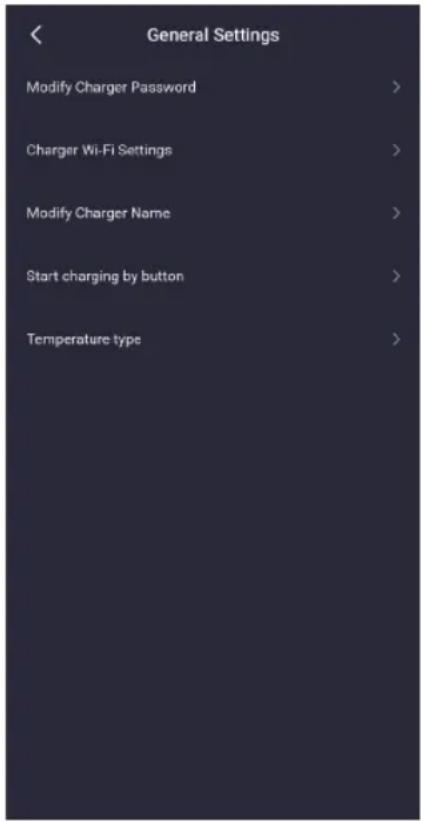

4.19.2 Seite zur "Einstellungen des Systems-Allgemeine Einstellungen-Einstellung von Ladegeräts Wi-Fi "

Bild38 Seite des Namen der Ladestaon Bild37 Seite zur Einstellung von WIFI der Ladestaon

4.19.3 Seite zur "Einstellungen des Systems-Allgemeine Einstellungen-Der Name des Ladegerätes "

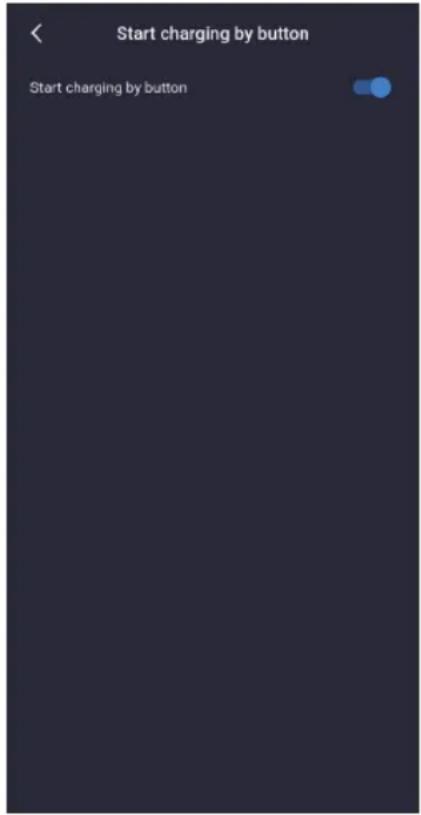

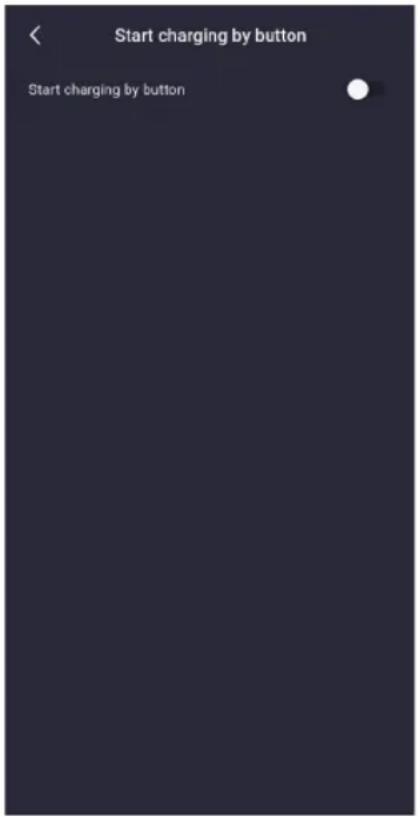

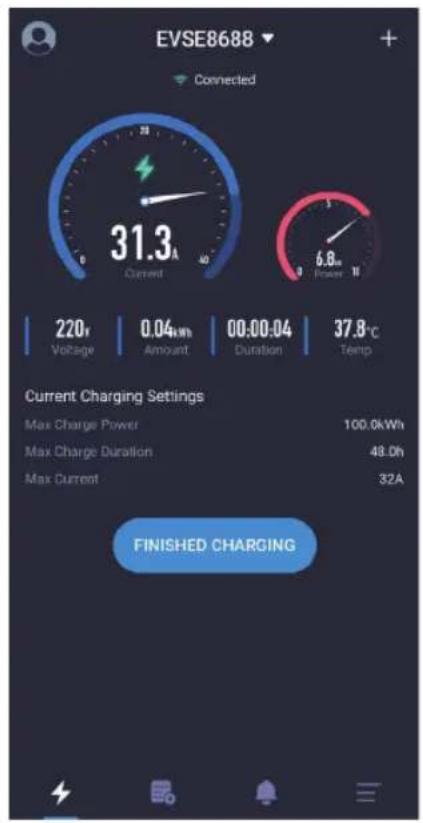

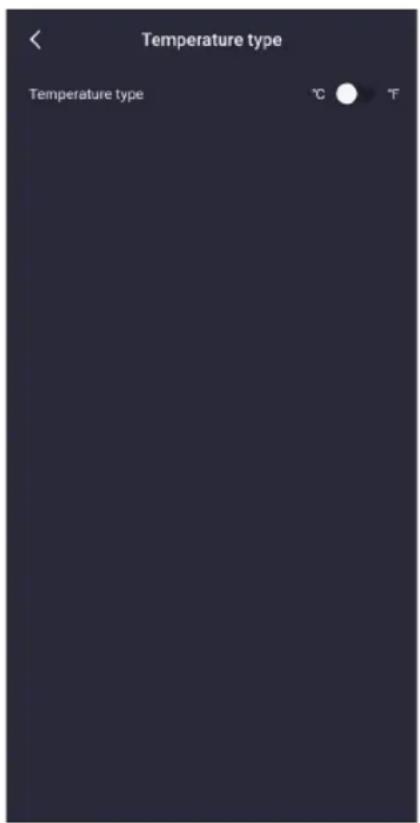

23Um den Temperaturtyp in der mobilen App schnell umzuschalten, kann die Stelle der auf der Hauptseite angezeigten Temperatur angeklickt werden, während sich der Typ an der Ladestaon nicht entsprechend ändert.Wie in der Abbildung unten gezeigt, ist die Temperaturposion wie folgt:

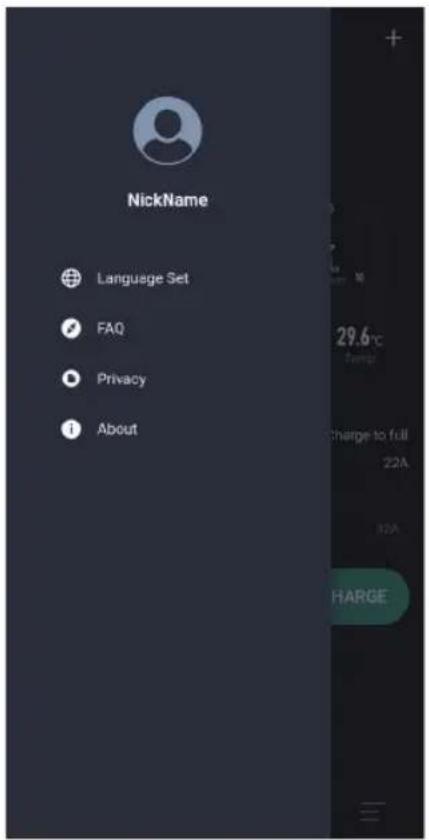

4.20 Seite zur "Einstellungen des Benutzers"

Bild41 Seite zur schnellen Umschaltung des Temperaturtyps auf der APP Bild42 Seite zu den Einstellungen des Benutzers EVSE Master APP User Manual EVSEMaster App unterstützt zwei Sprachen, Englisch und Chinesisch.Während der Installaon setzt die App die Standard- sprache entsprechend der Systemsprache. Wenn der Benutzer die App-Sprache ändern muss, setzen Sie sie hier.

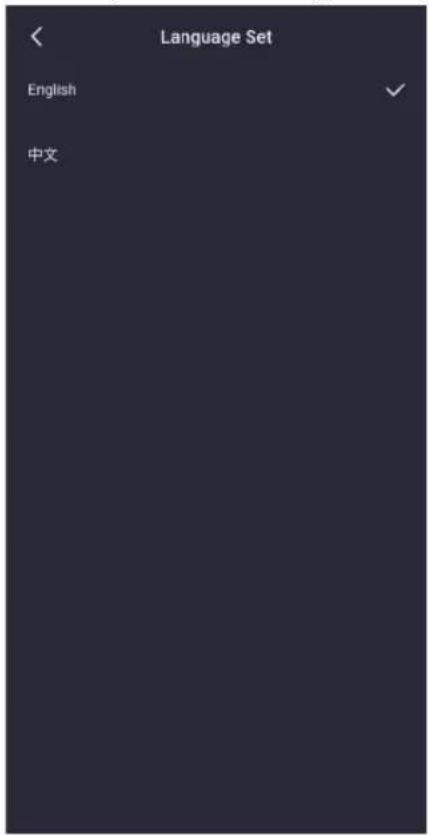

4.20.1 Seite zur "Einstellungen des Benutzers-

Spracheinstellung" Bild43 Seite zur Spracheinstellung Die Benutzerein- stellun- gen-Seite enthält Spitzname, Sprachein- stellung, FAQ und Über.

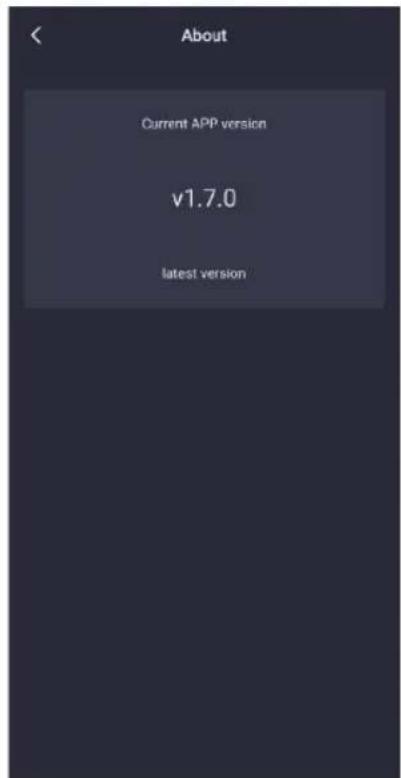

244.20.5 Seite zur "Einstellungen des Benutzers-Über"

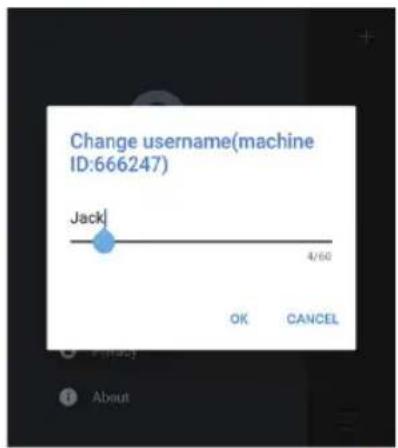

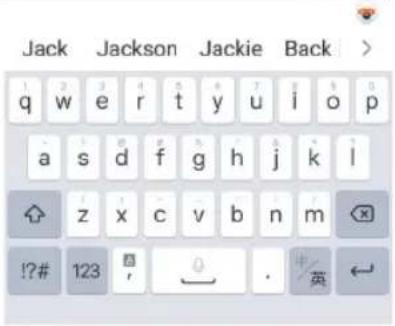

Benutzer können ihre Spitznamen ändern.Der Maschinencode wird auf dieser Seite angezeigt. Der Maschinencode ist ein fester Wert für jedes Handy, der im Ladeprotokoll aufgeführt ist. Die Ladedatensätze besmmen, welches Handy per Maschinencode laden. Bild44 Seite zur Änderung des Spitznamen

4.20.2 Seite zur "Einstellungen des Benutzers-

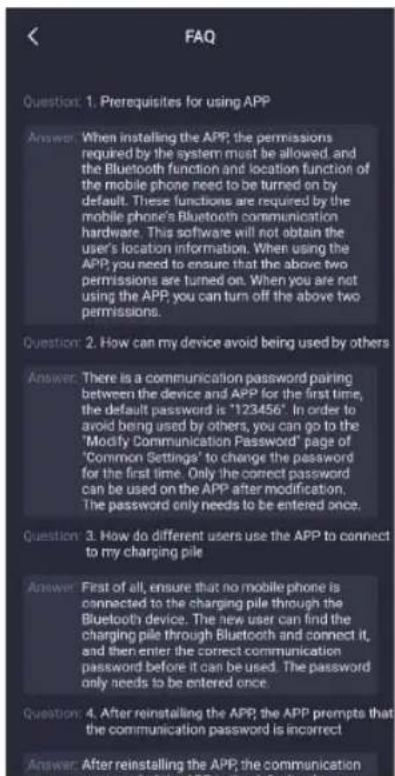

4.20.3 Seite zur "Einstellungen des Benutzers-FAQ"

Bild47 Seite zu “Über” Bild45 Seite zur FAQ Bild46 Seite zu den Datenschutz-Besmmungen

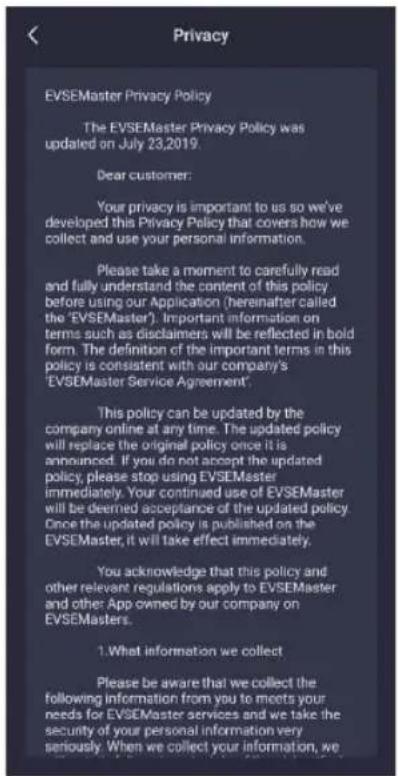

4.20.4 Seite zur "Einstellungen des Benutzers-

Datenschutz-Besmmungen" EVSE Master APP User Manual EVSEMaster Diese Seite listet die allgemeinen Probleme und Lösungen des Systems auf. Diese Seite listet den Inhalt des Datenschutzvertrages auf. Einige Systemaufforderungen werden angezeigt.
