Produkttyp	Einbau-Kühl- und Gefrierkombination
Marke	Wolkenstein
Modell	WKS125.4 EB
Klimaklasse	N (Umgebungstemperatur +16°C bis +32°C)
Energieeffizienzklasse	A++
Jährlicher Energieverbrauch	135 kWh/Jahr
Gesamtvolumen brutto/netto	122 L brutto / 105 L netto
Gefrierfachvolumen	15 L
Gefriersternanzahl	4 Sterne (****)
Gefriervermögen	2 kg / 24 h
Lagerzeit bei Störung	13 h
Geräuschpegel	41 dB(A)
Stromversorgung	220-240 V ~ 50 Hz
Kältemittel	R600a (umweltfreundlich, entflammbar)
Maße (H × B × T)	88,0 × 54,0 × 54,0 cm
Nettogewicht	29,0 kg
Bruttogewicht	31,0 kg
Einstellbarer Thermostat	Ja, Stufen 0 bis 5
Abtauen	Automatisch im Kühlbereich, manuell im Gefrierbereich
Wechselbarer Türanschlag	Ja
Gleitscharniere	Ja
Glasablagen	1
Türfächer	2 + 1 Flaschenfach
Gemüseschublade	1
Innenbeleuchtung	Glühbirne 1,5 W austauschbar

Häufig gestellte Fragen - WKS125.4 EB Wolkenstein

Welches Kältemittel wird verwendet und ist es gefährlich?

Der Kühlschrank verwendet das Kältemittel R600a, ein umweltfreundliches, aber entflammbares Naturgas. Bei einem Leck entfernen Sie alle Flammen oder Zündquellen und lüften Sie den Raum.

Wie lange nach der Installation kann ich das Gerät einschalten?

Nach dem Transport warten Sie 4 bis 6 Stunden, bevor Sie das Gerät in Betrieb nehmen, damit sich der Kältekreis stabilisieren kann.

Wie stelle ich die Temperatur ein?

Drehen Sie den Thermostat auf die Position 3 für den Normalbetrieb. Für mehr Kälte drehen Sie auf 4 oder 5; für weniger Kälte auf 1 oder 2. Die Position 0/OFF stoppt den Kompressor.

Was tun, wenn sich Eis im Kühlschrank bildet?

Wenn sich Reif bildet, reduzieren Sie die Thermostateinstellung. Das Kühlfach taut automatisch ab, aber bei hoher Luftfeuchtigkeit kann manuelles Abtauen erforderlich sein. Verwenden Sie niemals scharfe Gegenstände, um das Eis zu entfernen.

Wie reinige ich das Innere und Äußere?

Verwenden Sie warmes Wasser und ein mildes Reinigungsmittel (Spülmittel). Verwenden Sie keine Scheuermittel, Lösungsmittel oder parfümierte Reiniger. Trocknen Sie sorgfältig mit einem weichen Tuch.

Die Innenlampe ist defekt, wie tausche ich sie aus?

Trennen Sie das Gerät vom Netz. Entfernen Sie die Lampenabdeckung, tauschen Sie die Glühbirne durch eine gleichen Typs (1,5 W) aus und setzen Sie die Abdeckung wieder ein. Achtung: Die Lampe ist nicht zur Raumbeleuchtung bestimmt.

Das Gerät macht Geräusche, ist das normal?

Ja, Geräusche wie Blubbern (Kältemittel), Summen (Kompressor) oder Klicken (Thermostat) sind normal. Überprüfen Sie, ob das Gerät waagerecht steht.

Kann ich kohlensäurehaltige Getränke einfrieren?

Nein, legen Sie niemals kohlensäurehaltige Getränke in den Gefrierschrank, da sie platzen könnten. Dies gilt auch für Glasflaschen.

Wie kann ich den Türanschlag wechseln?

Trennen Sie das Gerät vom Netz. Schrauben Sie das obere Scharnier ab, nehmen Sie die Tür ab, dann schrauben Sie das untere Scharnier ab. Montieren Sie die Scharniere auf der gegenüberliegenden Seite gemäß der Anleitung. Lassen Sie sich von einer zweiten Person helfen.

Was sind die Maße und das Gewicht des Geräts?

Maße: 88,0 × 54,0 × 54,0 cm (H × B × T). Nettogewicht: 29 kg, Bruttogewicht: 31 kg. Planen Sie einen Belüftungsraum von mindestens 200 cm² auf der Rückseite ein.

BEDIENUNGSANLEITUNG WKS125.4 EB Wolkenstein

TECHNOLOGIE FÜR DEN HAUSHALT

WOLKENSTEIN

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Gebruiksaanwijzing

Einbaukühlschrank

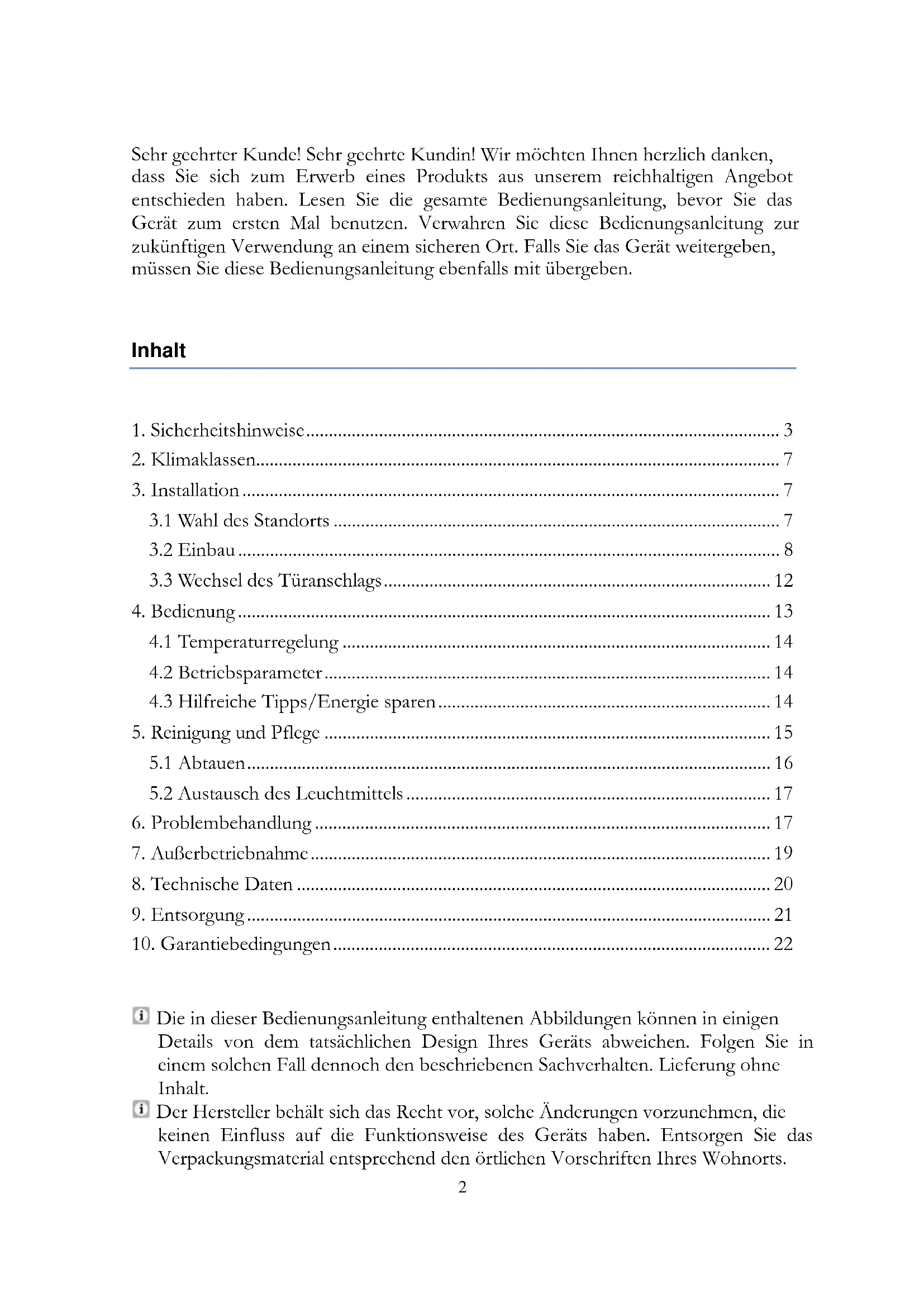

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ohnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise 3
2. Klimaklassen 7
3. Installation 7

3.1 Wahl des Standorts 7
3.2 Einbau 8
3.3 Wechsel des Turanschlags 12

1. Bedienung 13

4.1 Temperaturregelung 14
4.2 Betriebsparameter 14
4.3 Hilfreiche Tipps/Energie sparen 14

1. Reinigung und Pflege 15

5.1 Abtaucn 16
5.2 Austausch des Leuchtmittels 17

6.Problembehandlung. 17
7. Außerbetriebnahme 19
8. Technische Daten 20
9. Entsorgung 21
10. Garantiebedingungen 22

Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihr's Gcrats abweichen. Folgen Si e in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
i Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionseiste des Gerats haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.

Das von Ohnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit möglichnt Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen konnen. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

i Lesen Sie vor der ersten Benutzung des Geräts die gesamtten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dieren dem Schutz ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR verweist auf eine

Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährung fur Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine Gefahrensituuation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

WARNING! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährung für Leben und Gcsundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.

i Prufen Sie auf jeder Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümmtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, darüber nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.

Das Gerät ist ausschließlich zum Kühlen von Lebensmitteln in einem Privathaushalt bestimmt.

Das Gerrat ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.

i Dieses Gerat darf nicht fur gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäß Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gcrat zu bcnutzen.
i Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerätspieln. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Becaufsichtigung durchgeführt werden.

GEFAHR!

1. Schlieben Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sightbare Beschädigungen aufweisen.
2. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß Funktioniert,kontaktieren Sie das Geschäft,in dem Sie das Gerät erworbEN haben.Lassen Si nur Original-Ersatzteile einbauen.
3. Wenn das Netzanschlusskabel beschadigt ist, damit als ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elcktrotechniker/-in) ausgctauscht werden.

WARNING!

1. Ihr Gerät wird mit dem umweltfreundlichen Kältemittel R600a betrieben. Das Kältemittel R600a ist brennbar. Deshalb ist es unbedingt erforderlich, dass keine Systemtcile des Kühlkreislaufs während des Betriebs oder Transports des Geräts beschädigt werden.
2. Sollte ein Systemteil Beschädigungen aufweisen, damit das Gerät auf keinen Fall in der Höhe von Feuer, offenem Licht und Funkenbildungen befinden. Nehmen Sie in einem solchen Fall sofort Kontakt zu ihrem Kundendienst auf.
3. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommt sollte:

a) Offnen Sie alle Fenster zur Belüfung.
b) Zichen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht die Bedienelemente des Geräts.
c) Berühren Sie nicht das Gerät, bisSAMTliches Gas abgezogen ist.
d) Bei Missachtung dieser Anweisungen konnen Funken entschen, die das Gas entflammen.

1. Halten Sie alle Teile des Gerats fern von Feuer und sonstigen Zündquellen, wenn Sie das Grot entsorgen oder außer Betriebnehmen.

2. EXPLOSIONSGEFAHR! Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln in dem Gerät, da ansonsten zündfähige Gemische zur Explosion gebracht werden können.

3. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentuten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR.
4. Schlieben Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.
5. Betrciben Sic das Grot nur mit 220 240V / 50Hz / AC .Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Verwenden Sie zum Anschluss des Gerats an die Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder Verlangerungskabel..
6. Sie benötigen eine dem Netzstecker entsprechende ordnungsgemäß geerdete und ausschließlich dem Gerät zugewiescene Sicherheitssteckdose. Anderenfalls kann es zu gefährlichen Unfallen oder einer Beschädigung des Geräts kommt. Das Gerät muss ordnungsgemäß geerdet sein.
7. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Geräts beschädigt wird.
8. Die technischen Daten ihrer elektrischen Versorgung müssen den auf dem Typenschild angegeben Werten entsprechen.
9. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein.
10. Nehmen Sie keine Veränderungen an dem Gerät vor.
11. Schalten Sie vor dem Aufbau und Anschluss des Geräts unbedingt den Strom ab. GEFAHR EINES TÖDLICHEN STROMSCHLAGS!.
12. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
13. Benutzten Sie keine elektrischen Geräte im Inneren des Geräts, es sei dann, diese werden vom Hersteller Ihres Kuhlgeräts empfohlenen.
14. Stellen Sie keine Wärme abstrahlenden elektrischen Geräte auf Ihr Gerät.
15. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser / Regen in Kontakt kommt, damit die Isolierungen der Elektrik keinen Schaden nehmen.
16. Stellen Sie keinen Wasserkocher und keine Vasen auf das Gerät. Die Isolierung der Elektrik Ihr's Geräts kann ansonsten durch verschüttetes oder überkochendes Wasser nachhaltig beschädigt werden.
17. Benutzen Sie kein Dampfreinigungsgerät, um Ihr Gerät abzutauen oder zureinigen. Der Dampf kann in Kontakt mit elektrischen Teilen kommt und so einen Kurzschluss auslösen. STROMSCHLAGGEFAHR!
18. Benutzten Sie niemals mechanische Gegenstände, ein Messer oder andere scharfe Gegenstände, um Eisablagerungen zu entfernen. Durch dadurch resultierende Beschädigungen des Innenraums droht STROMSCHLAGGEFAHR!.

19. Kinder dürfen niemals mit dem Gerät spielen.

20. Achten Sie auch bei einer zeitweiligen Außerbetriebnahme des Geräts darauf, dass keine Kinder in das Innere des Geräts gelangen können. Beachten Sie die dafür relevanten Sicherheitshinweise 1. und 4. unter AußERBETRIEBNAHME, endgültige.

21. Beachten Sie unbedingt die Anweisungen im Kapitel INSTALLATION.

VORSICHT!

1. Stellen oder legen Sie niemals kohlensäurehaltige Getränke in die Niedrigtemperatur-Bereiche des Gerats (Gefrierteil / Gefrierfach), da diese dont explodieren konnen.

2. An der Rückseite des Geräts befinden sich der Kondensator und der Kompressor. Diese Bestandteile konnen während der normalen Benutzung des Geräts eine hohe Temperatur erreichen. Schlieben Sie das Gerät entsprechend der in dieser Bedienungsanleitung aufgeführten Anweisungen an. Eine unzurichende Bcluftung becintrachtigt den ordnungsgemäßen Betrieb des Geräts und beschädigt das Gerät. Decken Sie die Ventilationsöffnungen niemals ab.

3. Berühren Sie die stark gekühlten Oberflächen des Gerats nicht mit nassen oder feuchten Handen, da ansonsten ihre Haut an den Oberflächen festkleben kann.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und haben Sie es vorsichtig an. Halten Sie das Gerät damit aufrecht.

2. Kippen Sie das Gerät nicht über einen Winkel von 45^ hinaus.

3. Falls das Gerät in einer horizontalen Position transportiert wird, kann Öl aus dem Kompressor in den Kühlkreislauf gclangen.

4. Lassen Sie das Gerät für mindestens 4-6 Stunden aufrecht stehen, bevor Sie an die Stromversorgung anschließen, damit das Öl in den Kompressor zurückfließen kann.

5. Benutzen Sie niemals die Tur selbst zum Transport des Gerats, da Sie dadurch die Scharniere beschädigen.

6. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.

7. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.

8. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren darauf vorgesehenen Stellen befinden.

9. Benutzen Sie den Boden, die Schubladen, die Turen etc. des Gerats niemals als Standfläche oder Stütze.

10. Stellen oder legen Sie keine bereits Flüssigkeiten und bereits Lebensmittel in das Gerät.

11. Die Beluftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr

Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.

2. Klimaklassen

Welcher Klimaklasse Ihr Gerät unterliegt, entnehmer Sieitte dem Kapitel TECHNISCHE DATEN. Die Angaben Dort gewahren einen zuverlüssigen Betrieb Ihres Geräts entsprechend der Angaben der folgenden Tabelle.

KLIMAKLASSE	UMGEBUNGSTEMPERATUR
SN	+100→+320C	z.B. ungezeichneter Keller
N	+160→+320C	Wohntemperaturbereich
ST	+160→+380C	Wohntemperaturbereich
T	+160→+430C	Wohntemperaturbereich

3. Installation

3.1 Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Gcrats im Kapitel ENTISORGUNG.
2. Das Zubehör Ihres Geräts ist möglicherweise gegen Beschädigungen durch den Transport geschichert (Klebebänder etc.). Entfernen Sie solche Klebebänder außerst vorsichtig. Entfernen Sie mögliche Rückstände der Klebebänder nur mit einem feuchten Tuch und etwas handwarmem Wasser sowie einem milden Reinigungsmittel (s.a. Kapitel REINIGUNG UND PFLEGE). Entfernen Sie keinesfalls irgendwelche Bestandteile der Rückwand des Geräts!
3. Bauen Sie das Gerät an einer geeigneten Stelle mit einem angemessenen Abstand zu extremen Hitze- oder Kältequellen auf.
4. Überprüfen Sie vor dem Anschluss des Gcrats, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
5. Wahlen Sie für den Aufbau einen trockenen und gut belufteten Raum.
6. Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
7. Die Türen müssen sich komplett und ungehindert öffnen halten.
8. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Si mit einer Wasserwaage den ordnungsgemäßn Aufbau.
9. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
10. Das Typenschild befindet sich im Gerät oder außen an der Rückwand.

3.2 Einbau

Es gibt, abhängig vom Lieferumfang, zwei Möglichkeit den den Einbau. Gehen Sie entsprechend der Art Ihres Befestigungszubehörs entweder nach möglichkeit A oder B vor.
Die Abmessungen ihres Gerates finden Sie im Kapitel TECHNISCHE DATEN.

WARNING! Schalten Sie das Gerät vor dem Einbau aus undziehen Sie den Netzstecker aus der Steckdose. STROMSCHLAGGEFAHR!

VORSICHT! Führren Sie den Einbau mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufugen. Kippen Sie das Gerät nicht über einen Winkel von 45^ hinaus.

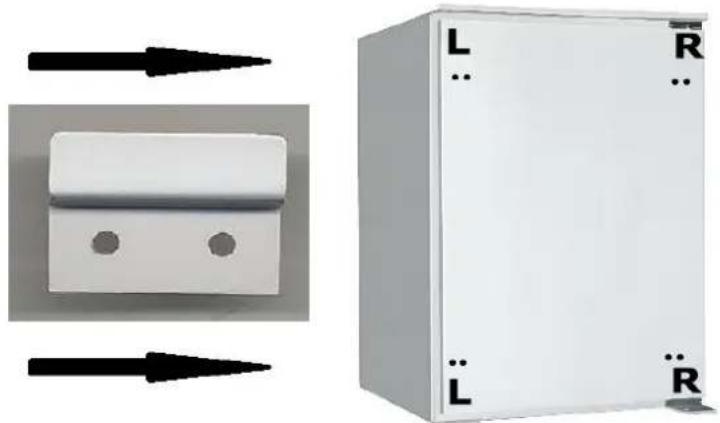

Einbau A

1. Schieben Sie das Gerät behutsam in die Einbaunische und prufen Sie, ob das Gerät sicher und ordnungsgemäß ausgerichtet in der Nische sticht.
2. Anschließlich fixieren Sie das Gerät mittels der Montage der 4 Holzschauben an den in der folgenden Zeichnung aufgeführten Befestigungspunkten.

Befestigungspunkte zum Fixieren des Geräts durch die bereits fertig montierten Bauteile A+B und den mitgelieferten Holzschrauben in der Einbaunische.

1. Der nach dem Einbau entwickelte Zwischenraum zwischen Einbau-Nische und Gerät wird durch Einstecken der im Lieferung enthaltenen Plastikprofildichtigung ausgegliedchen.

Plastikprofildichtung

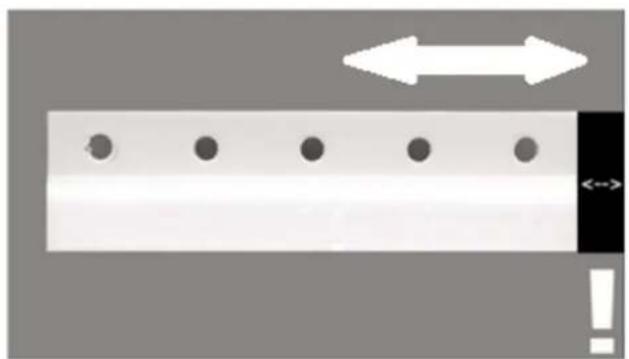

Seitenansicht im Querschnitt

Um die Schleppvorrichtung zum Öffnen bzw. Schlieben der Tur zu montieren, gehen Sieitte schrittweise wie folgt vor:

1. Befestigen Sie die zwei kleinen Scharniere mit den im Lieferumfang enthaltenen Schrauben. Je nach Turanschlag entscheiden Sie sichitte für eine Links- bzw. Rechtsmontage.

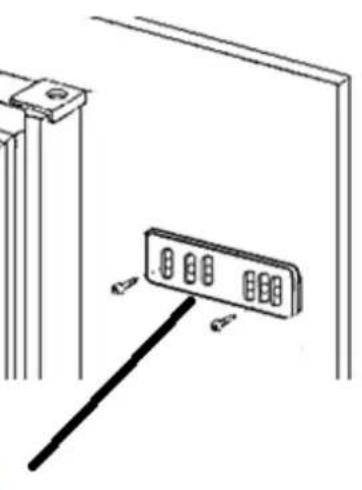

1. Montieren Sie nun das lange Scharnier an der Innenseite der Möbeltüre. Nehmen Sie wie in der folgenden Zeichnung aufgeführrt das richtige Maß, indem Sie die Scharniere aufeinander strecken.

1. Bei der anschließlich Austrichtung achtten Siieitte darauf, dass die AuBenscite des langen Scharniers ca. 2 cm Abstand zur AuBenscite der Mobelture aufweist. Fixieren Si nun das Scharnier mit den beigeufigsten Schrauben.

2 cm Abstand

Schwarzer Balken stellt 2 cm Abstand dar.

Sie konnen das lange Scharnier am besten anbringen und austrichten sowie mit dem kurzen Scharnier verbinden, wenn Sie beiden Türer welt geöffnet haben.

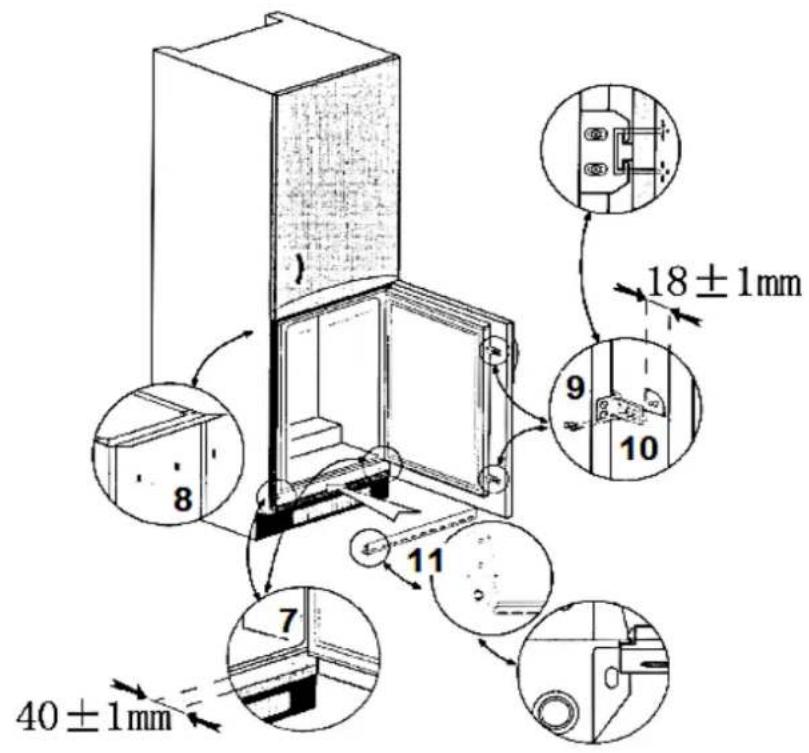

Einbau B

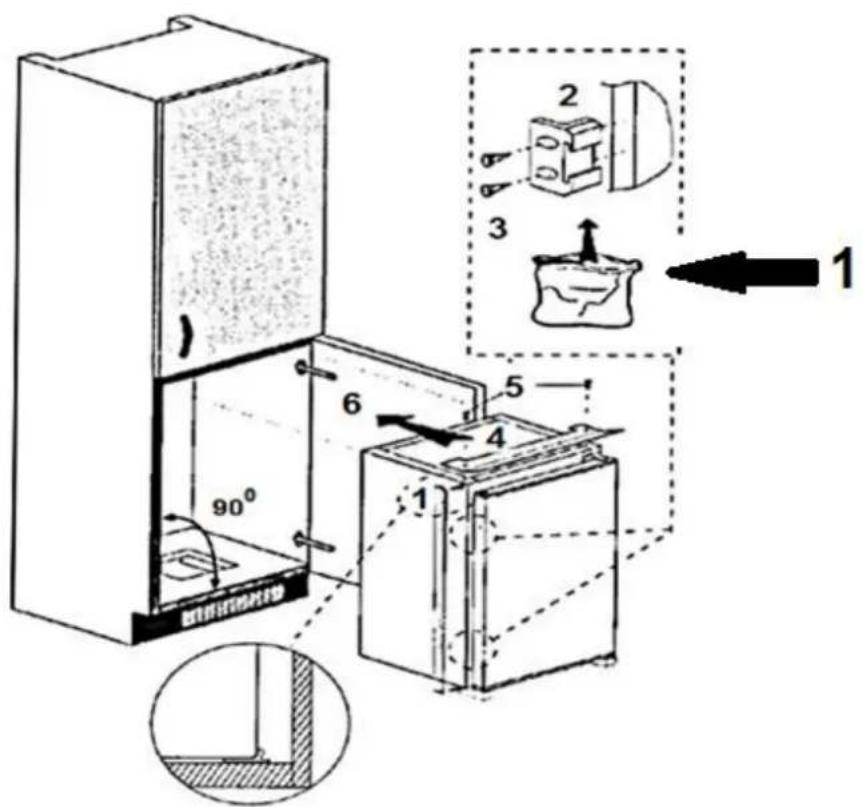

1: Verpackungsbeutel

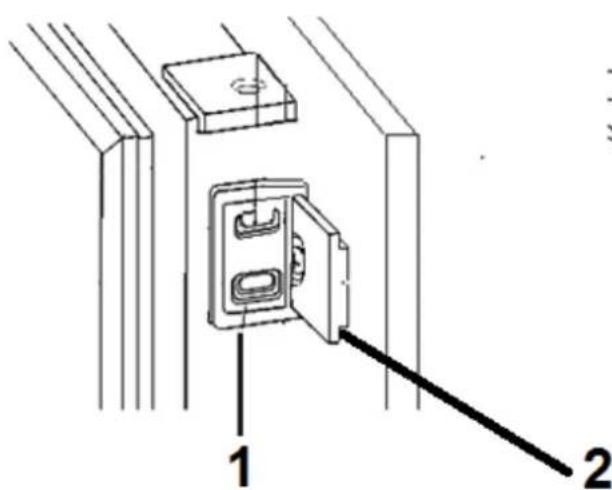

1: Scharnicherteil an Kuhlschranktür.
2: Scharnicrteil an Schranktür.

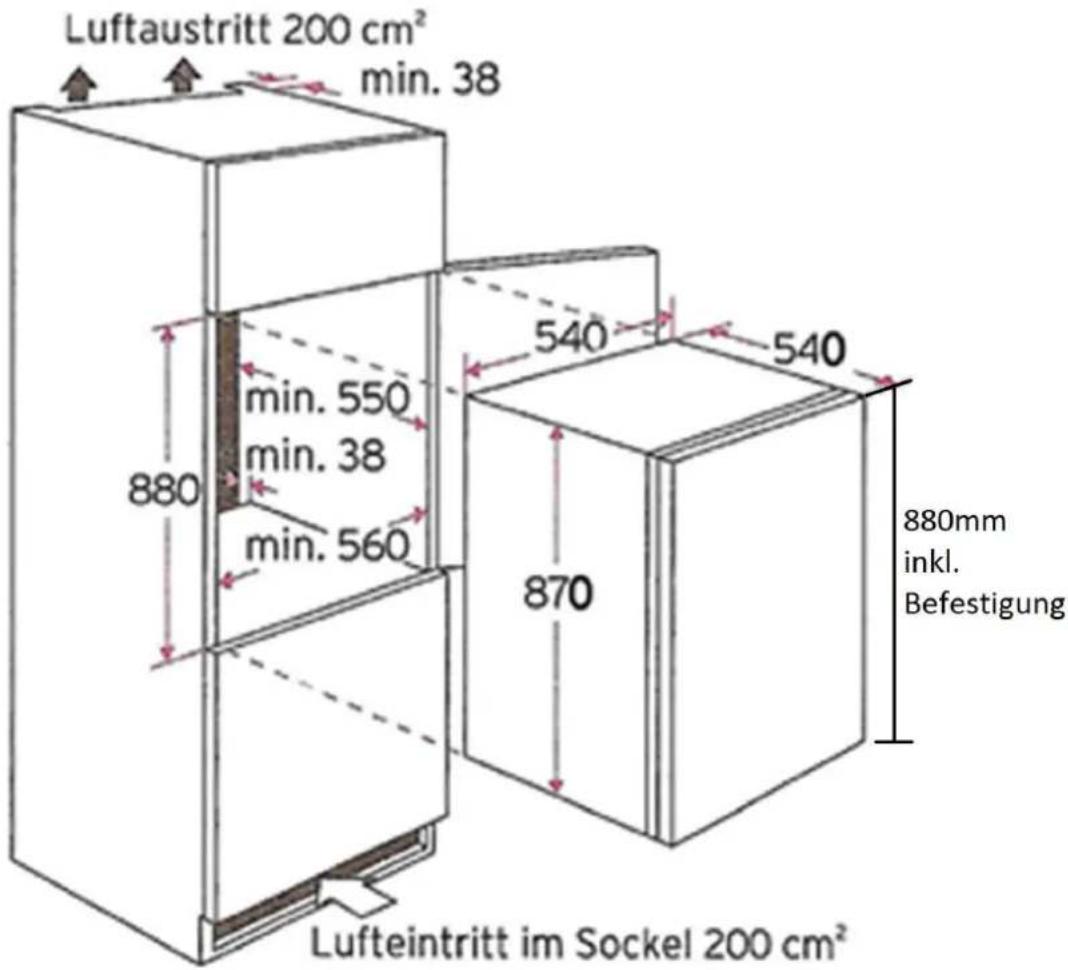

Abmessungen A/B

1: Luftaustritt 200~cm^2
2: Luftcinritt im Sockcl 200~cm^2

3.3 Wechsel des Turanschlags

WARNING! Schalten Sie das Gerät vor dem Wechsel des Turanschlags aus undziehen Sie den Netzstecker aus der Steckdose. STROMSCHLAGGEFAHR!
VORSICHT! Führten Sie den Wechsel des Turanschlags mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät/arbeitet, Schaden zufugen. Kippen Sie das Gerät nicht über einen Winkel von 45^ hinaus.

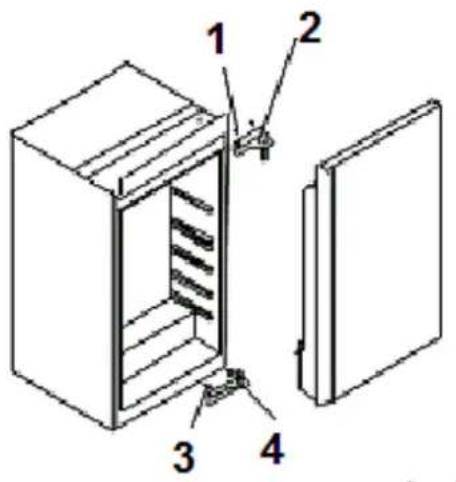

1. Losen und entfernen Sie die zwei Schrauben (1 + 2) und entfernen Sie anschließend das komplette obere Scharnier.

2. Ziehen Sie die Tur nun nach oben, bis diese aus dem unteren Scharnier ausgehebelt ist. Stellen Sie die Tur behutsam und sicher ab.

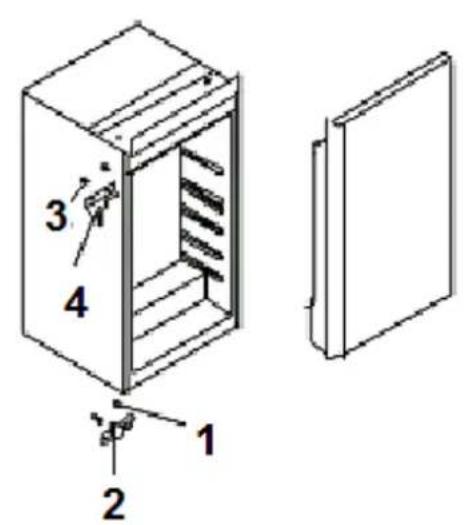

3. Losen und entfern den Sie nun die Schrauben (3 + 4) von dem unteren Scharnier und entfern den Sie es bereits falls vom Gerät.

4. Montieren Sie nun das ehemals obere Scharnier an der unteren Position und befestigen Sie es wieder mit den 2 Montageschrauben und führen Sie alle oben genannten Montageschritte in umgekehrter Reihenfolge aus.
5. Zum Schluss prufen Sieitte, ob die Tur exakt ausgerichtet ist und ob diese sauber schlieBt, bevor Sie die Schrauben endgultig festziehen.

HINWEIS! Richten Sie die Tur ordnungsgemäß aus. Die Dichtungen müssen ordnungsgemäß anliegen.

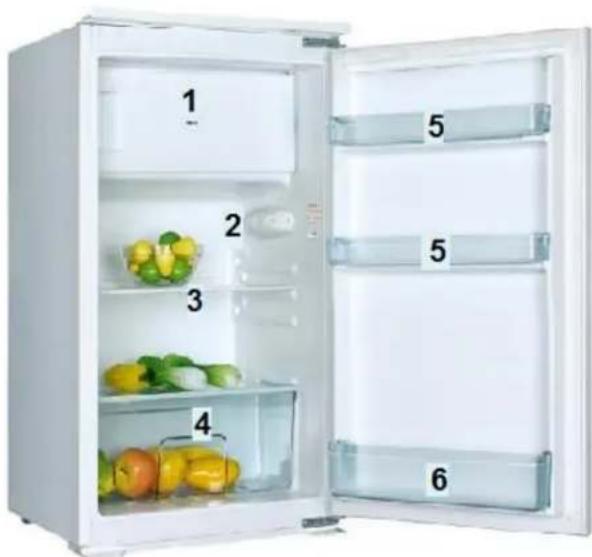

4. Bedienung

1. Gefrierfachklappe
2. Thermostat
3. Verstellbarcs Rcgal
4. Gemüsefach
5. Turablagen
6. Flaschenfach

4.1 Temperaturregelung

SOBALD SIE DAS GERÄT AUFGESELLT HABEN, WARTEN SIE BITTE 4 STUNDEN, BEVOR SIE ES EINSCHALTEN!

1. Sobald Sie den Kühlschrank eingescheltet haben, stellen Sie den Thermostat-Schalter auf die Normaltemperatur-Stufe 3. Nach ca. 5 Stunden hat das Gerät seine normale Betriebstemperatur erreicht und der Kühlschrank ist einsatzfähig.
2. Falls eine höhere (wärmere) Temperatur gewünscht wird, stellen Sie den Thermostat-Schalter von Stufe 3 auf 2, oder, falls gewünscht, noch tiefer.
3. Bei sehr hohen sommerlichen Temperatures, verstellen Sie den Thermostat-Schalter von Stufe 3 auf 4, oder bei Bedarf hoher, um die Kuhltemperatur weiter abzuseken.
4. Solltc sich bei ciner hohen Thermostat-Einstellung Rcif auf der Rückseite bilden, so ist es empfehlenswert die Einstellung auf eine niedrigere Position zurück zu stellen.
5. Die Einstellung 0/OFF/AUS schaltet lediglich den Kompressor ab. Um das Gerät. von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdoseziehen.

4.2 Betriebsparameter

1. Das Gerät kann die entsprechenden Temperatures nur dann erzeugen, wenn:

a. die durchschnittliche Umgebungstemperatur der Klimaklasse entspricht.
b. die Türen ordnungsgemäß schlieben.
c. Sie die Turen nicht oft und zu lange öffnen.
d. sich die Turdichtungen in einem ordnungsgemäß zu stand befinden.
e. Sie einen geeigneten Standort gewählt haben.
f. Sie das Gerät nicht überfüllen.
g. Sie kein warmes oder heiBes Kuhlgut in das Gerat geben.

1. Hohe Umgebungstemperatoren bei gleichzeitigem Betrieb der kaltesten Einstellungen können dazu führen, dass der Kompressor durchgehend arbeitet, um die Temperatur im Inneren des Geräts aufrecht zu erhalten.
2. Tauen Sie das Gerät regelmäßig ab, da Eisablagerungen die Leistung verringn und den Energieverbrauch erhöhen.

4.3 Hilfreiche Tipps/Energie sparen

Bereits gekochttes Essen kann im Gerät frisch gehalten werden. Lassen Sie es dazu vorher auf Zimmertemperatur abkühlen.
Verwenden Sie zum Verpacken farblose, geruchslose, luftundurchlässige und wunderstandsfähige Materialien.

Andere Lebensmittel, wie Fleisch, Fisch usw., neigen dazu, trocken zu werden und Greche frei zusetzen. Um dies zu verhindern, konnen sie diese Lebensmittel in Aluminiumfolie einwickeln, in geeignete Frischhaltebeutel geben oder luftdichte Behälter verwenden.
Gewähren Sie den Lebensmitteln einen angemessenen Lagerungsbereich. Überfüllen Sie das Gerät nicht.
Wickeln Sie einzulagernde Lebensmittel in Frischhaltefolie oder ein geeignetes Papier und ordnen Sie die Lebensmittel einzeln Bereichen zu. So vermeiden Sie Verunreinigungen, einen Verlust an Wasser und eine Vermischung von Gerüchen.
Lassen Sie heute Lebensmittel auf Zimmertemperatur abkühlen, bevor Sie diese einlagern, da sonst der Energieverbrauch ansteigt und es zur Ausbildung von Eiskristallen im Inneren kommt.
Achten Sie beim Einkauf von Tiefkuhlprodukten daraufuf, dass deren Verpackung nicht beschädigt ist und das Produkt ordnungsgemäß gelagert wurde (Verkaufstrufe mit -18^ oder tiefer).
Gefriergut auftauen: je nach der Ausstattung ihrer Kuche und entsprechend dem Verwendungszweck Ihres Gefrierguts.

bei Raumtemperatur
im Kuhlbereich Ihr's Geräts
in einem elektrischen Backofen¹
in einem Mikrowellengerat2

Versuchen Sie, die Tur nicht zu halten, besonders bei feucht-warmen Wetter. Wenn Sie die Tur halten, schreiben Sie diese wieder sobald als möglich.
Überprüfen Sie laufend, ob das Gerät genugend beluftet wird. Das Gerät muss an allen Seiten gut beluftet werden.
Eisablagerungen führen zu einem hoheren Stromverbrauch. Tauen sie Eisablagerungen ab, wenn diese große als 3mm sind.
Legen Sie Gefricrgut zum Auftauen in den Kuhlschrank und nutzen Sid dadurch die Kälteabstrahlung.

5. Reinigung und Pflege

1. WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.

2. Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung unangenehmer Gerüche kommt.

3. Staubablagerungen am Kondensator erhöhen den Energieverbrauch. Reinigen Siic deshalb zwcimal im Jahr den Kondensator an der Rückwand des Gcrats mit einem Staubsauger oder einem weichen Pinsel.

4. Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

Reinigungsmittel

1. Sie können im Handel erhältliches Geschirrspulmittel verwenden.
2. Verwenden Sie nimials Schucermittel, stark parlumierte, bleichende oder alkoholhaltige Reinigungsvprodukte, Wachspolituren, Lösungsmittel. Verwenden Sie keine organischen Reinigungsmittel⁶ und keine ätherischen Öle!

AuBen

1. Reinigen Sie das Geräteußere mit warmem Wasser. Anschließend sorgfältig abtrocknen.

Innen

1. Reinigen Sie den Geräteinnenraum mit lauwarmem Wasser und einem weichen Tuch. Anschließlich sorgfältig abtrocknen.

Turdichtungen

Waschen Sie diese mit warmem Wasser ab. Anschließend sorgfältig abtrocknen.

Wasserablauf-Öffnung

Überprüfen Sie regelmäßige Öffnung für den Wasserablauf an der Rückwand des Kühlbereichs. Reinigen Sie die Öffnung mit einem weichen Holzstächen. Verwenden Sie keine scharfkantigen Gegenstände; ansonsten beschädigten Sie das Gerät!

5.1 Abtauen

Manuelles Abtauen (Gefrierbereich)

WARNUNG! Benutzen Sie niemals mechanische Gegenstände, ein Messer oder andere scharfe Gegenstände, um die Eisablagerungen zu entfernen. STROMSCHLAGGEGFAHR!

1. Nehmen Sie das Gefriergut hereaus und lagern Sie es in einer Kuhlbox.
2. Schalten Sie das Gerät ab, indem Sie den Thermostatshalter auf 0/AUS/OFF stellen und anschließend den Netzstecker aus der Steckdoseziehen.
3. Legen Sie das Gerät mit Tüchern aus, sobald das Eis abzutauen beginnnt. So können Sie das Tauwasser auffangen.

4. Entfernen Sie zuerst die große Eisstücke. Entfernen Sie anschließend die kleineren Eisstücke.

5. Wischen Sie das Gerät und die Turdichtungen abschiedeend mit trockenen und weichen Tuchern ab und sorgfältig trocken.

6. Nach der Reinigung muss die Tur eine Zeitlang offen bleiben, damit das Gerät durchluftet.

Automatisches Abtauen (Kuhlbereich)

1. Das Abtauen des Kuhlbereichs erfolgt automatisch. Das dadurch entstehende Wasser fliebt in einen Behälter, der sich an der Rückseite des Geräts befindet.
2. Falls die Abtau automatik den Anforderungen nicht genugen sollte wie z.B. bei hohen Umgebungstemperaturen und Luftfeuchtegraden, erhmen Sie den oben beschriebenen manuellen Abtauvorgang vor.

5.2 Austausch des Leuchtmittels

1. WARNUNG! Schalten Sie das Gerät vor dem Austausch ab undziehen Sie den Netzstecker aus der Steckdose.

1. Abdeckung entfernen.
2. Leuchtmittel entnehmer.
3. Ein neues Leuchtmittel derselben Art und Leistung einsetzen (1,5W).
4. Abdeckung wieder befestigen.

Gemäß der EU Verordnung (EG) Nr. 244/2009 gilt Ihr Gerät im Rahmen der umweltgerechten Gestaltung von Haushaltslampen mit ungebündeltem Licht als Hausgerät. Das bedeutet, dass alle in einem Hausgerät verwendeten Gluhbirnen nicht zur Raumbeleuchting verwendet werden)dürfen.

6. Problembehandlung

FEHLER
MÖGLICHE URSACHE	MASSNAHMEN
Gerät arbeitet überhaupt nicht.
Das Gerät ist mit dem Netzstecker nicht an der Steckdose angeschlossen.	Überprüfen Sie die fragliche Steckdose, indem Sie ein anderer Gerät ebenda anschlieben.
Der Netzstecker ist locker.	Überprüfen Sie die Haussicherung.
Die Steckdose wird nicht mit Strom versorgt.	Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben
Die entsprechende Sicherung ist ausgeschaltct.	Ahres Stromanbieters.
Die Spannung ist zu niedrig.
Kompressor arbeitet nicht.
Fehlerhafte Energieversorgung.	Überprüfen der Energieversorgung.
Kompressor lauft zu lange.
Gerät war kürzlich ausgeschaltet.	Das Gerät benötigt einige Zeit zum Erreichen der Kühltemperatur.
Zu viele oder zu weiß Lebensmittel im Gerät.	Heißle Lebensmittel entfern.
Türen zu halten/zu langc geöffnet.	Türen scelten/kurz offen.
Ineffiziente Kühleistungs.
Tür wurde zu halten geöffnet.	Zu warme Temperatureinstellung am Thermostat. Wählen Sie gegebenenfalls eine andere Einstellung.
Tür ist nicht richtig geschlossen.
Eisablagerungen im Gerät.
Ungenügende Abstände an der Rückwand und an den Seiten.	Tür/Türdichtungen überprüfen.
Im Gerät befindet sich warmes oder heißen Kühlgut.	Defekte Tündchtung austauschen Gerät abtauen.
Gerät ist überfüllt.
Dichtung ist beschäftigt.
Starke Eisdilbung.
Tür ist nicht richtig geschlossen.	Türe schreiben.
Dichtung beschädigt/verunreinigt.	Die Dichtung reinigen/austauschen.
Die normalen Geräusche beim Schlieben der Türverändern sich.
Die Tündchtung ist verschmutzt.	Tündchtung reinigen.
Kompressor startet nicht sofort nach Einstellungswechsel.
Normale Betriebsbedingung.	Der Kompressor startet nach einiger Zeit.
Ungewöhnliche Geräuschbildung.
Gerät ist nicht ordnungsgemäß ausgerichtet.	Stellen Sie den hohenverstellbaren Standfuß neu ein.

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte,kontaktieren Sie den Kundendienst.

Die folgenden Betriebsvorgänge sind normal und kein Anzeichen einer Fehlfunktion

Die Kuhlflüssigkeit erzeugt ein Gerauschähnlich fliebenden Wassers.
Gelegentlich sind Gerausche zu horen, die durch den Einspritzvorgang in das Kuhlsystem verursacht werden.
Es ist normal, dass die Seitenwände des Geräts aufgrund des Betriebs des Kühlkreislaufs warm werden.

Ausgeprügte Gerauschbildung

Bei Erstinbetriebsnahme oder warmen Innentemperaturen. Der Kompressor arbeitet mit hoher Leistung, um schnell die Kühltemperatur zu erreichen.

Kondenswasser im/am Gerät

kann bei hoher Luftfeuchtigkeit / sehr warmen Außentemperaturen entstehen.

Klicken

ist immer dann zu horen, wenn sich der Kompressor ein- oder ausschaltet.

Summen

wird vom Kompressor verursacht, während er arbeitet.

Klopfen / Knacken

kann durch Ausdehnung und Schrumpfung der Bestandteile des Kühlsysteme entstehen und wird infolge von Temperaturschwankungen vor und nach dem Einsatz den Kompressors ausgelöst.

7. Außerbetriebnahme

Außerbetriebnahme, zeitweilige

Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird:

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Entfernen Sie samtliche eingelagerten Lebensmittel aus dem Gerät.
3. Reinigen und trocknen Sie das Innere des Gerats und setzen Sie die Tur für eine Tage geöffnet.

Bei einem durchschnittlichen Urlaub (14-21 Tage):

1. Verfahrens sie entweder wie im Abschnitt aber, oder
2. halten Sie das Gerät in Betrieb und

a. entfernen Sie alle verderblichen Lebensmittel aus dem Kuhlbereich.
b. reinigen Sie den Kuhlbereich.
c. lagern Sie alle dazu geeigneten Lebensmittel im Gefrierbereich.

Wenn Sie das Gerät bewegen wollen:

1. Sichern Sie alle herausnehmbaren Teile und den Inhalt des Geräts. Verpacken Sie diese getrennt, falls notig.
2. Transportieren Sie das Gerrat ausschließlich in einer aufrechten Position. In jeder anderen Position kann der Kompressor beschädigt werden.
3. Beschädigen Sie die Standfuß nicht.

Außerbetriebnahme, endgültige

1. Zichen Sie den Netzstecker aus der Steckdose.
2. Schneiden Sie das Netzanschlusskabel am Gerät ab.
3. Entfernen Sie alle Türen des Geräts.
4. Lassen Sie alle Regale des Geräts an ihren Platz, damit Kinder nicht leicht in

das Gerät hinein gelangen konnen.

1. Beachten Sie die Hinweisz zur Entsorgung im Kapitel ENTsORGUNG.

8. Technische Daten

Geräteart	Einbaukühlschrank
Klimaklasse	N
Energicklassc*	A++
Energieverbrauch/Jahr in kW/h**	135
Stromspannung/Frequenz	220-240W AC/50Hz
Inhalt brutto/netto/Gefrieren in l	122/105/15
Sterne	4****
Gefriervermögen innerhalb 24 h	2,00 kg
Max. Lagerzeit bei Störung	13,00 h
Gerauschemmission	41 dB/A
Regelbarer Thermostat	ja
Kompressor	1
Kühlmittel	R600a
Wechselbarer Türanschlag	ja
Schlccpscharmicrc	ja
Abtauuverfahren Kühlen/Gefrieren	automatisch/manuell
Gefrierfachkluppen	1
Glasablagen/Türablagen/Flaschenfach	1/2/1
Gemüseschublade	1
Abmessungen Gerät H*B*T in cm	88,00*54,00*54,00
Abmcssungen Verpackung H*B*T in cm	94,00*57,00*57,00
Gewicht netto / brutto in kg	29,00/31,00

• Auf einer Skala von + + + (hochste Effizienz) bis D (geringste Effizienz).
  ** Basierend auf Standarttestresultaten für 24 Stunden. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung sowie dem Aufstellungsord des Geräts ab.

1.itte entsorgen Sie das Gerat unter Beachtung der jeweiligen Gesetzgebung hinsichtlich explosiver Gase.Kuhlgerate enthalten in den Kuhlsystemen und Isolierungen Kaltemittel und Gase, die fachgerecht entsorgt werden müssen. Beschadigten Sie an einem zur fachgerechten Entsorgung vorgesehenen Kuhlgerat nicht die Kuhlrippen und Rohre. Bei Austritt von Kaltemittel besteht Brandgefahr.
2. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
3. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offen den Flammenaussetzen.
4. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie diesen vorher unbedingt Funktionstuntüchtig! Das bedeutet, immer den Netzstecker zichen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tur, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
5. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
6. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
7. Falls es in Ihrwohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
8. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei ihren entsprechenden communalen Entsorgungseinrichtungen.

Kuhlmittel

1. Der Kuhlmittelkreislauf des Gerats enthalt das Kuhlmittel R600a, ein natürliches Gas von hoher Umweltverträglichkeit.
2. WARNUNG! Beschädigen Sie während des Transports keine Komponenten des Kühlkreislaufs. BRANDGEFAHR!

Alle mit diesen Symbol gekennzechneten Materialien sind wiederverwertbar.

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei ihren örtlichen Behörden.

Das Kuhlmittel R600A ist brennbar.

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, berechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung. Dem Verbraucher stehen darüber den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf ber hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt. Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf-und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. geringfugige Abweichungen der Wolkenstein-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schaden durch aggressive Umgebungseinfüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schaden, die außerhalb des Gerats durch ein Wolkenstein-Produkt entstandensind - soweit eine Haftung nicht zwingend gesetzlich angecordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkaufer, Installateur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschlussend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

WOLKENSTEIN

August 2014

8. Technische gegevens

Model	Ingebouwde koelkast
Klimaatklasse	N
Energie-efficiëntie klass*	A++
Jaarliks energieverbruik in kW / h **	135
Spanning/ fricquent	220-240W AC/50Hz
Volume bruto / netto / vriczer in l	122/105/15
Sterren	4****
Vriescapaciteit binnen 24 uur	2.00 kg
Max. bewaartijd / storing	13.00 h
Geluidsemissie	41 dB/A
Rcgelbare thermostaat	Ja
Compressor	1
Koelmiddel	R600a
Verwisselbare scharnierpositie	Ja
Verschuifbare scharnieren	Ja
Ontdooende koelgedeelte / vriezer	automatisch/handmatig
Vriczer flappcn	1
Glasplanken / deur bakjes / flesvak	1/2/1
Frisser	1
Afmetingen apparatusat H * B * D in cm	88.00*54.00*54.00*
Afmetingen verpakking H * B * D in cm	94.00*57.00*57.00
Gewicht netto / bruto in kg	29.00/31.00

TECHNOLOGIE FÜR DEN HAUSHALT

WOLKENSTEIN

TECHNOLOGY FOR DOMESTIC USE

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten
