Produkttyp	Einbaubackofen
Marke	PKM
Modell	F72S
Einbaumaße (B x H x T)	59.5 x 59.5 x 50.0 cm
Verpackungsmaße	65.0 x 66.0 x 57.7 cm
Nettogewicht	29.0 kg
Bruttogewicht	31.0 kg
Stromversorgung	220-240 V, 50 Hz
Maximale Leistung	2,30 kW
Nutzvolumen	54 Liter
Energieeffizienzklasse	A
Energieverbrauch (konventionell)	0,74 kWh
Energieverbrauch (mit Umluft)	0,78 kWh
Funktionen	Ober-/Unterhitze, Umluft, Auftauen, Grill, Grill + Umluft, Unterhitze, Eco-Modus
Mitgeliefertes Zubehör	1 Auffangblech, 1 Rost
Tür	3-fach Verglasung schwarz, Kühlsystem
Bedienmaterial	Aluminiumknöpfe
Innenbeleuchtung	25 W, 230 V, Sockel G9, bis 300°C beständig
Netzkabellänge	150 cm
Reinigung	Warmwasser und mildes Reinigungsmittel, kein Dampfreiniger verwenden
Geräuschemission	< 52 dB(A)

Häufig gestellte Fragen - F72S PKM

Wie wechsle ich die Backofenlampe?

Stellen Sie sicher, dass das Gerät abgesteckt und abgekühlt ist. Entfernen Sie die Lampenabdeckung (abschrauben), ersetzen Sie die defekte Lampe durch eine neue 230V, 25W, Sockel G9 Lampe, die für 300°C geeignet ist. Schrauben Sie die Abdeckung wieder auf.

Wie baue ich die Backofentür aus?

Öffnen Sie die Tür vollständig, heben Sie die seitlichen Verriegelungsstäbe an, schließen Sie dann die Tür bis zum Anschlag. Halten Sie die Tür beidseitig, heben Sie sie an und ziehen Sie sie zu sich. Zum Wiedereinsetzen stecken Sie die Scharniere in die Öffnungen und senken Sie die Verriegelungsstäbe ab.

Welches Geschirr kann ich im Backofen verwenden?

Verwenden Sie hitzebeständiges Geschirr und Backformen (vorzugsweise schwarz). Legen Sie niemals Geschirr direkt auf den Ofenboden. Verwenden Sie die mitgelieferten Bleche.

Wie reinige ich das Innere des Backofens?

Lassen Sie den Ofen abkühlen, reinigen Sie ihn dann mit heißem Wasser und etwas mildem Spülmittel mit einem Schwamm. Trocknen Sie es danach ab. Verwenden Sie niemals einen Dampfreiniger oder scheuernde Reinigungsmittel.

Was tun, wenn der Ofen nicht angeht?

Überprüfen Sie zuerst die Sicherung im Sicherungskasten. Wenn die Sicherung intakt ist, stellen Sie sicher, dass der Ofen richtig eingesteckt ist und die Funktions- und Temperaturschalter eingestellt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welche Garfunktionen sind verfügbar?

Der Ofen bietet: Ober-/Unterhitze (konventionell), Umluft (Ober-/Unterhitze + Lüfter), Auftauen (Raumtemperatur), Grill, Grill + Umluft, Unterhitze (für Pizza) und Eco-Modus.

Wie kann ich mit diesem Ofen Energie sparen?

Öffnen Sie die Tür nicht unnötig. Schalten Sie den Ofen 10 Minuten vor Ende der Garzeit aus, um die Restwärme zu nutzen. Kochen Sie möglichst große Mengen. Prüfen Sie, ob die Tür richtig schließt.

Kann dieser Ofen eingebaut werden?

Ja, es ist ein Einbaubackofen. Die Installation muss von einem qualifizierten Fachmann gemäß den Einbaumaßen (59,5 x 59,5 x 50 cm) erfolgen. Sorgen Sie für ausreichende Belüftung (45 mm hinten).

Wie pflege ich die Türdichtungen?

Reinigen Sie die Dichtungen mit einem feuchten Tuch und milder Seife. Reiben Sie sie nicht kräftig. Überprüfen Sie regelmäßig, ob sie beschädigt sind, um einen guten Verschluss zu gewährleisten.

Warum leuchtet das Innenlicht nicht?

Dies kann an einer lockeren oder durchgebrannten Lampe liegen. Ziehen Sie den Netzstecker, schrauben Sie die Lampe heraus und wieder hinein. Wenn sie defekt ist, ersetzen Sie sie durch eine 230V, 25W, Sockel G9 Lampe, die bis 300°C beständig ist.

BEDIENUNGSANLEITUNG F72S PKM

Schr geCHRter Kunde! Sehr geCHRte Kundin! Wir mochten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebott entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise 3
2. Installation 7

2.1 Entpacken und Wahl des Standorts 7
2.2 Einbau des Backofens 8
2.3 Elektrischer Anschluss 9

1. Bedienung 10

3.1 Bedienfeld 10
3.2 Ofenfunktionen 11
3.3 Tipps zum Backen und Braten 12
3.4 Energetic sparen 12

1. Reinigung und Pflege 13

4.1 Austausch des Leuchtmittels 13
4.2 Entnahme der Seitenführungen 14
4.3 Entnahme der Ofentur 14
4.4 Problembehandlung 15

1. Technische Daten 16
2. Entsorgung 17
3. Garantiebedingungen 18

EG-Konformitätserklung

Die in dieser Bedienungsanleitung beschrieben Produkte entsprechen samtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkauf angefordsert werden.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihres Gerats abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
i Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die kein den Einfluss auf die Funktionseise des Gera's haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gkaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit weiterecht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen konnen.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dieren dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährung für Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine Gefahrschein situation, dic, wenn sie nicht abgewendt wird, zu mittelschweren oder kleineren Verletzungen führen kann.

WARNING! verweist auf eine Gefahrschein situation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrschein situation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerats zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prufen Sie auf jeder Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümttliche Arbeiter die zum Anschluss des Geräts an die Stromversorgung notwendig sind,)dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Gerätarf nicht für gewerbliche Zwecke,beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäß Verwendung.
Erlauben Si ciemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
i Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

△GEFAHR!

1. Das Gerätarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen都认为 kennt und sorgfältig besteht.
2. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechnikcr/-in) durchgehrt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgehrt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

3. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sightbare Beschädigungen aufweisen.

4. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen, die vondazu nicht qualifizierten Personen durchgeführt werden, konnen zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß Funktioniert, kontaktieren Sie das Geschäft, in dem Sie das Gerät erworbeneben. Lassen Sie nur Original-Ersatzcile einbauen.

5. Wenn das Netzanschlusskabel beschädigt ist, damit es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetaucht werden.

WARNUNG!

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Das Gerrat muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.
3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
4. Sollte es zu irgendciner Fehlfunktion aufgrund eines technischen Defektskommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.
5. Verwenden Sie zum Anschluss des Geräts keine Adapter, Steckdosenleisten oder Verlängerungskabel- BRANDGEFAHR!
6. Nehmen Sie keine Veränderungen an dem Gerät vor.
7. Der Kuchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
8. Die Furnierungen von Schranken müssen mit einem hitzeresistenen Leim befestigt sein, der Temperaturen von 120^ widerstehen.
9. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens ciner Temperatur von 85^ über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Geräts widerstehen können.
10. Entfernen Sie die Rückwand des Umbaumobels, um eine adäquate Belüftung um das Gerät herum zu gewährleisten. Das Gerät muss an seiner Rückseite über einen Freiraum von mindestens 45mm verfügen.
11. Schlieben Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden. Diese Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigesetzt werden.
12. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.

13. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche.

14. Schlieben Sie das Gerät nicht in der Höhe von Vorhängen oder Polstermöbel an. BRANDGEFAHR.

15. Lagern Sie keine Gegenstände im Ofen. BRANDGEFAHR!
16. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das Grot berühren, da deren Isolierungsmaterial durch hohe Temperaturn beschädigt oder zerstört wird.
17. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. STROMSCHLAGGEFAHR.
18. Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr heiß. Kinder mussen deshalb während der Benutzung des Geräts von dieser fremnghalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.
19. Kinder dürfen nicht mit dem Grot speilen.
20. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Höhe des Geräts aufhalten.

△VORSICHT!

1. Das Gerät wird während des Betriebs besteht. Berühren Sie nicht die bereits Teile innerhalb des Ofens.
2. Benutzen Sie keine aggressiven oder atzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen der Tur, da diese die Oberfläche verkratzen und damit Risse im Glas verursachen.
3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolie ab.
4. Halten Sie die Backofentür beim Betrieb des Backofens immer geschlossen.
5. Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens. Nutzen Siestatt dessen das Backblech oder den Rost.
6. Seien Sie vorsichtig, wenn Sie die Backofentür öffnen.kommen Sie nicht in Kontakt mit den früben Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht.
7. Benutzen Sič stcts Ofenhandschuhc.
8. Das Gerrat entspricht der gegenwartigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsacheändert, dass die Oberflächen des Gcrats während der Benutzung heißt werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und haben Sie cs vorsichtig an. Halten Sie das Gerät darüber aufrecht.

2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigten.

3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren darauf vorgesehenen Stellen befinden.
6. Benutzten Sie den Boden, die Schubladen, die Turen etc. des Gerats nimals als Standflache oder Stütze.
7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehen Sie sich nicht an die geöffnete Ofentür.. Dadurch beschädigen Sie die Turscharniere.

2. Installation

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfern den Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu halten.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gcrät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommt kann, damit die Isolierungen der Elektrik keinen Schadennehmen.
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemänen Aufbau Ihres Geräts.
6. Entfernen Sie vor Inbetriebnahme samentliches Verpackungsmaterial innerhalb und Außerhalb des Ofens.
7. Das Typenschild befindet sich im Inneren des Gera's oder auBen an der Rückwand.

GEFAHR!

Das Gerätarf nur durch eine qualifizierte Fachkraft (Elektrotechniker/ in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen Genius kennt und sorgfällig beachtet.

Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

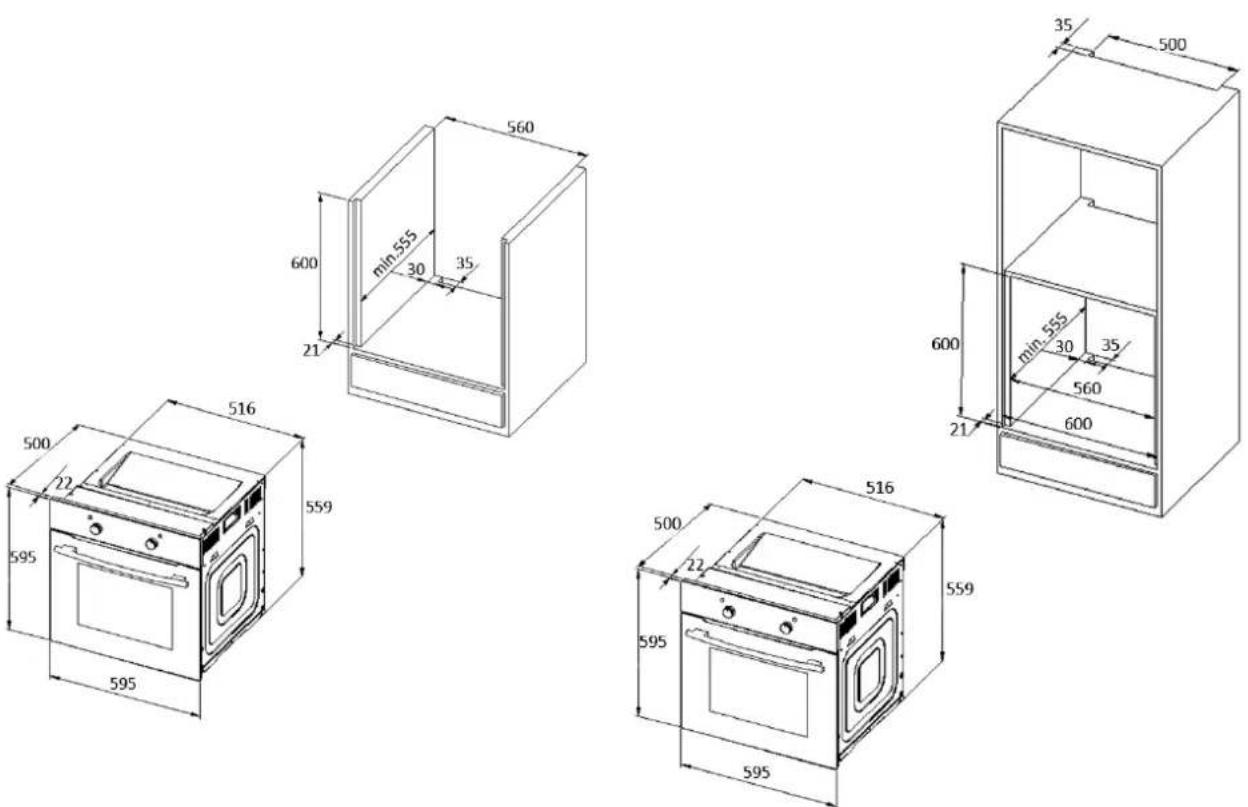

1. Die Öffnung des Umbauschranks muss über die auf Abbildung 1 genannten Abmcessungen verfügen. Passen Sie das Gerät in die Öffnung ein.

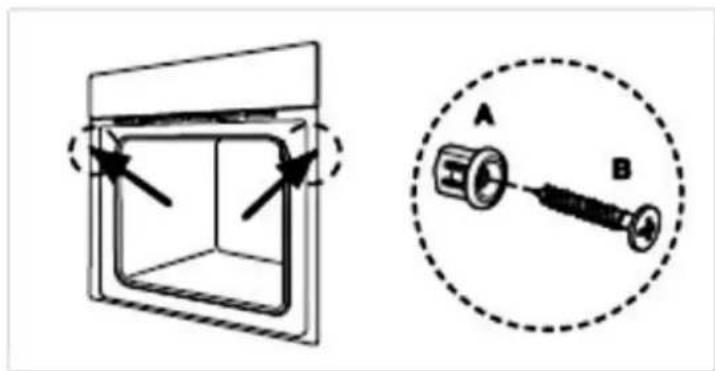

2. Offnen Sie die Ofentür und entfernen sie die Gummikappen der zwei Schrauben an der Seite des Ofenrahmens.
3. Befestigen Sie den Ofen mit den zwei Schrauben, die in die Lieder am Ofenrahmen passen, am Umbauschrank.
4. Bringen Sie nach dem Einpassen des Ofens die Gummikappen wieder an.

Abb.1

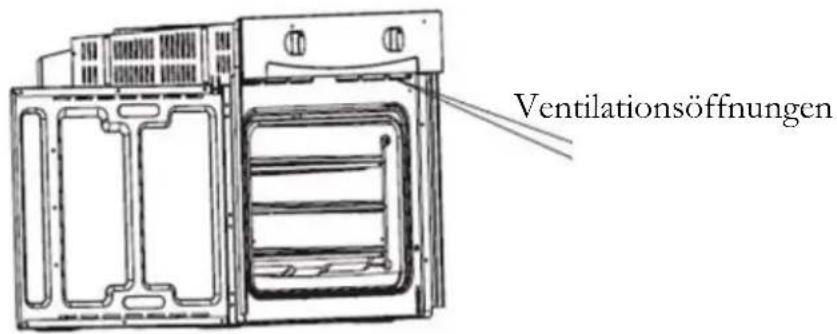

Ventilationsöffnungen

Nach Beendigung des Kochens/Backens weist die Backröhre eine Temperatur von über 70^ C auf. Die Ventilationsöffnungen arbeiten noch für 15 Minuten nach dem Abschalten des Gérats.

2.3 Elektrischer Anschluss

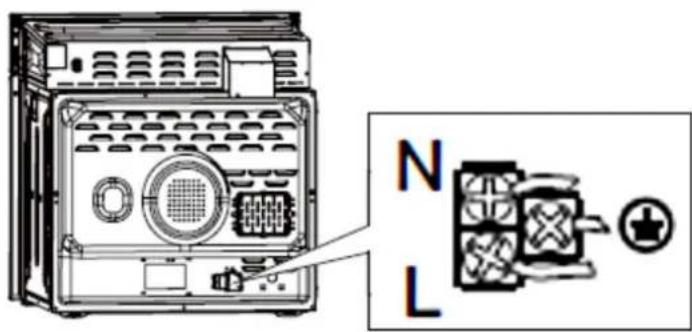

Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in)

Das Gerät wurde zum Anschluss an eine 230V-50Hz Stromversorgung entwickelt. Die Gesamtleistungsaufnahme beträgt 2300W. Das Netzanschlusskabel muss über eine Querschnitt von mindestens 1,5mm^2 verfügen. Die direkte Verbindung zur Energieversorgung muss über einen zweipoligen Schalter mit einer Belastbarkeit von 250V, 20A verfügen. Der Schalterarf an keiner Stelle das gelb-grüne Erdkabel trennen.

i Nach der Installation und dem Anschluss muss das Netzanschlusskabel so verlegt sein, dass es an keiner Stelle einen Hochtemperaturbereich berühren kann.

3. Bedienung

3.1 Bedienfeld

EINSTELLUNG FUNKTIONEN

EINSTELLUNG TEMPERATURE

1. Drehen Sie zum Einstellen einer Funktion den Schalter zum gewünschten Symbol.
2. Drehen Sie zum Einstellen einer Temperatur den Schalter zum gewünschten Wert.
3. Sobald Sie Funktion und Temperatur eingestellt haben, nimmt das Gerät seinen Betrieb auf.
4. Stellen Sie den Temperaturschalter immer auf 0, wenn Sie das Gerät nicht in Betrieb ist.

Für einen sicheren Betrieb des Geräts ist die ordnungsgemäß Positionierung der Einschubelemente erforderlich, damit bei denen Entnahme keinheits Koch/Backgut oder Kochgeschirr Herausfallen kann.

3.2 Ofenfunktionen

Symbol

Funktion

Auftauen. Die Zirkulation von Luft bei Raumtemperatur erhögt ein SchnellercEs Auftauen Ihres Gefrierguts ohne Hitzezufuhr.

Unterhitze mit Umluft gibt die Backhitze an die Unterscite des Lebensmittels ab, ohne es zu braunen. Ideal für Speisen, die langsatz Zubereitet werden wie Kasserollen, Eintöppe, Backwaren und Pizza, wenn ein knuspriger Pizzaboden gewünscht wird. Die Temperatur kann zwischen 60^ und 120^ eingestellt werden.

Unter- und Oberhitze. Diese Einstellung ermöglich konventionelles Kochen/Backen. Die Temperatur kann zwischen 50^ und 250^ C eingestellt werden.

Unter- und Oberhitze mit Umluft erhögt eine gleichmäßige Verteilung der Hitze und kann 30-40% Energie sparen. Speisen werden außen leicht gebräunt und bleibeninnen saftig. Diese Funktion istGCCignet, grObe Fleischstücke bei einer hohen Temperaturzuzubereiten. Die Temperatur kann zwischen 50^ und 250^ eingestelltwerden.

Halber Grill. Das innere Grillelement schaltet sich an und aus, um die Temperatur aufrechtzuerhalten. Die Temperatur kann zwischen 180^ und 240^ eingestellt werden.

Komplettier Grill. Alle Grillelemente sind in Betrieb. Die Temperatur kann zwischen 180^ und 240^ eingestellt werden.

Komplettger Grill mit Umluft. Alle Grillelemente sind gemeinsam mit der Umluft in Betrieb. Die Temperatur kann zwischen 180^ und 240^ C eingestellt werden.

ECO Modus Ober-Unterhitze mit begrenzter Maximalleistung

VORSICHT! Beachten Sie unbedingt die folgenden Warnhinweise.

1. Halten Sie die Ofentür geschlossen, wenn Sie eine der Ofenfunktionen benutzten.
2. Stellen Sie kein Kochgeschirr direkt auf den Boden des Ofens, sondern benutzen Sie die Schiebebleche.
3. Die inneren Bestandteile des Ofens werden extrem hoß. Vermiciden Sie es unbedingt, den Ofeninnen zu berühren, während Sie mit ihrem Gargut umgehen.
4. Seien Sie beim Öffnen der Turbesonderss vorsichtig, um nicht mit den halten und dem entweichenden Dampf in Kontakt zu geraten.
5. Tragen Sie bei der Entnahme einer Abtropfschale¹ immer hitzeresistente Ofenhandschuhe.

3.3 Tipps zum Backen und Braten

Wir empfehlen die Nutzung des Backblechs, das mit dem Herd gefelert wurde.
Es ist auch möglich, in Kuchenformen und auf Blechen zu backen, die an andcrer Stelle gkauft wurden. Zum Backen ist es bcsscr, schwarze Bleche zu verwenden, welche die Hitze better leiten und die Backzeit verkurzen.
Formen und Bleche mit hellen oder glanzenden Oberflächen werden nicht empfohlen, wenn die konventionelle Aufheizmethode (obere und unter Heizelemente) angewandt wird; die Nutzung solcher Formen kann zu einer zugegenen Aufheizung des unteren Teils des Kuchens führen.
Bevor der Kuchen aus dem Ofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlüssen ist, indem Sie ein Holzstübchen verwenden (der Kuchen ist ausgebacken, wenn das Stübchen trocken und sauber hersauskommen, nachdem Sie es in den Kuchen gesteckt haben).
Nach dem Abschalten des Ofens ist es ratsam, den Kuchen für ungebär 5 Minuten im Ofen zu halten.
Bereiten Sie Fleisch mit einem Gewicht von über 1kg im Ofen zu; Kleinere Mengen sollenn Sie auf einem Kochfeld zubereiten.
Benutzen Sie backofengeeignetes Kochgeschirr. Achten Sie daraufuf, dass auch die Griffe hitzeresistant sind.
Wenn Sie Ihr Fleisch auf einem Gitterrost oder Grillrost zubereiten, schieben Sic cin mit etwas Wasser gefülltes Backblech auf die niedrigste Einschubhöhe in den Ofen.
Wenden Sie während der Garzeit das Fleisch mindestens einmal. Übergieben Sie das Fleisch mit seinem Bratensaft oder weißem Salzwasser.
Gießen Siemals kaltes Wasser über das Fleisch.

3.4 Energie sparen

Offnen Sie die Ofentur nicht unnötig oft.
Schalten Sie den Ofenrechtzeitig ab und nutzen Sie die Restwärme.
Benutzen Sie den Ofen nur zur Zubereitung großerer Mengen.
Fleisch mit einem Gewicht von unter 1kg kann in einem Kochgeschirr auf dem Kochfeld wirtschaftlicher zubereitet werden.
Falls die Garzeit mehr als 40 Minuten beträgt, schalten Sie den Ofen 10 Minuten vor Ende der Garzeit ab.
Achten Sie darauf, dass die Ofentür richtig geschlossen ist.
Aufgrund von Verunreinigungen an der Turdichtung kann Dort Wärme entweichen. Entfern den Sie deshalb umgehend alle Verunreinigungen.
Schlieben Sie das Gerät nicht in der unmittelbaren Umgebung von Kühlund/oder Gefriergeräten an. Andernfalls kann der Energieverbrauch unnötig ansteigen.

WARNING!

Schalten Sie das Gerät vor dem Reinigen unbedingt aus und setzen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung.

Ofen

Reinigen Sie den Ofen nach jeder Benutzung.
Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein.
Reinigen Sie das Innere des Ofens nur mit warmem Wasser und ein weniger Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzten Sie keine aggressiven und atzenden Reinigungsmittel.
Wischen Sie nach der Reinigung das Innere des Ofens trocken.
Reinigen Sie die äußerten Bereiche des Ofens mit warmem Seifenwasser. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzten Sie keine aggressiven und atzenden Reinigungsmittel.
Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist.
Alle durch ein Reinigungsmittel an Ihr dem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens.

Benutzen Sie niemals einen Dampfreiniger.

Ofentür

Reinigen Sie die Glasscheibe der Ofentür außerst vorsichtig. Verwenden Sie keine Scheuermittel, da Sie ansonsten die Scheibe zerkratzen oder zerbrechen konnen.. Verwenden Sie etwas Spülmittel und warmes Wasser.

4.1 Austausch des Leuchtmittels

1. Schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung.
2. Drehen Sie die Leuchtmittelabdeckung ab und reinigen Sie diese und trocknen Sie diese ab.
3. Drehen Sie das Leuchtmittel aus der Fassung und ersetzen Si es durch ein neues derselben Art und Leistung:

   Hitzcrsistentes Backofenleuchtmittel (300^) , 200-240V/25W/G9 Sockel /50Hz. Nutzen Sie keinesfalls ein anderes Leuchtmittel.

4. Setzen Sie das Leuchtmittel ein und vergewissern Sie sich das diesen richtig im Keramik Sockel eingesetzt ist.
5. Schrauben Siie die Leuchtmittelabdeckung wieder auf.

◆WARNUNG!

Schalten Sie das Gerät vor dem Reinigen unbedingt aus und halten Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung.

Ofen

◆ Reinigen Sie den Ofen nach jeder Benutzung.

◆ Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein.

◆ Reinigen Sie das Innere des Ofens nur mit warmem Wasser und ein weniger Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel.

◆ Wischen Sie nach der Reinigung das Innere des Ofens trocken.

◆ Reinigen Sie die äußeren Bereiche des Ofens mit warmem Seifenwasser. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel.

◆ Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist.

◆ Alle durch ein Reinigungsmittel an Ihrrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens.

◆ Benutzen Sie niemals einen Dampfreiniger.

Ofentür

◆ Reinigen Sie die Glasscheibe der Ofentür äußert vorsichtig. Verwenden Sie keine Scheuermittel, da Sie ansonsten die Scheibe zerkratzen oder zerbrechen können.. Verwenden Sie etwas Spülmittel und warmes Wasser.

4.2 Entnahme der Seitenführungen

1. Losen Sie die Schrauben der Seitenführungen.

2. Drchen Sic die Scitenfuhrung vertikal, um sie von der Scitenwand des Ofens zu losen.

3. Nehmen Sie die Seitenführung aus dem Loch der Seitenwand bei einem Winkel von ca. 45^ zwischen der Seitenführung und der Seitenwand.

4.3 Entnahme der Ofentür

1. Öffnen Sie die Ofentür. Öffnen Sie die Scharnierabdeckung der Ofentür bis zur maximalen Position (siehe Abbildung A).

2. Schließlich Sie die Tur bis zum Anschlag, griffen Sie rechts und links an der Tur undziehen Sie die Tur nach oben ab.

Ofentür wieder installieren

Befolgen Sie die umgckchrte Reihenfolge der Turdemontage.

1. Achten Sie beim Einbau der Backofentür daraufuf, dass beiden Scharniere direkt in die Öffnung passen.

2. Beide Seiten des Scharnierfalzes müssen an der Scharnierbefestigungsoffnung der Tur befestigt werden.

3. Wenn Sie die Tur öffnen, klappen Sie die Verriegelungsstange herunter (siehe Abbildung B).

B

Wenn die Tur versehentlich herunterfällt oder sich die Scharniere plottlich schlieben, drucken Sie ihre Hand nicht in die Scharniere. Rufen Sie ihren Kundendienst an.

Entfernen der inneren Glasscheibe

1. Lösen Sie die Schrauben der Halterungsleiste die sichiben an der Tür befindet.
2. Entfernen Sie anschließend die innere Glasscheibe.
3. Nach dem reinigen der Glasscheibe, setzen Sie die Glasscheibe wieder ein, setzen Sie die Halterungsleiste wieder ein und Schrauben Sie diese wieder fest. (siehe Abbildung C).

4.4 Problembehandlung

Gehen Sie bei einem Notfall oder einer Fehlfunktion wie folgt vor:

1. Schalten Sie das Gerät komplett ab.
2. Trennen Sie das Gerät von der Stromversorgung (entsprechende Sicherung im Sicherungskosten der Hausstromversorgung).
3. Kontaktieren Sie ihren Kundendienst.

Überprüfen Sie die Angaben der Tabelle, bevor Sie den Kundendienst kontaktieren.

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerat wird nicht mit Strom versorgt.

Überprüfen Sie die entsprechende Sicherung im Sicherungskosten der Hausstromversorgung.

Innenbeleuchting Funktioniert nicht.

Das Leuchtmittel ist locker oder beschädigt.

Das Leuchtmittel festdrehen oder ersetzen.

5. Technische Daten

Lieferant	PKM
Modell	F7-2S
Energieeffizienzindex (IEE Backrähre)	95,2
Anzahl Backrähren	1
Wärmequelle je Backrähre	Elektrischer Strom
Gerätcart	Einbaubackofen
Bedienpanel	Edelstahlblende
Energieeffizienzklasse	A
Energieverbrauch (konventionell)	0,74 KW/h
Energieverbrauch (Umluft)	0,78 KW/h
Nutzbares Volumen Backrähre	54,00 l
Größe des Gcrats	mittel: 35 l ≤ Volumen < 65 l
Funktionen Backofen	Auftauen,Ober und Unterhitze, Oberund Unterhitze mit Umluft,Unterhitzenmit Umluft,Grill mitUmluft,Grill,Oberhitze mit Grill, ECO
Grill/Umluft/Heißenluft	✓✓-
Vollglasinnentürc	✓
Ofentür/Glasschachten	schwarzes Glas3
Gehäusekühlung	✓
Griff und Knöppe	Aluminium
Geräuschemmission	< 52 db/A
Maximalc. Leistung	2,30 KW
Stromspannung/Frequenz	220-240V50 Hz
Tropfschale/Grillrost	11
Kabellänge	150 cm
Gerätemaße in cm	59,5050,00
Verpackungsmaße in cm	65,0057,70
Gewicht netto/brutto	29,0031,00

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wicderverwertungsstelle zugeführt werden. Kincnsfalls offen den Flammenaussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie diesen vorher unbedingt Funktionuntüchtig! Das bedeutet, immer den Netzstecker zieren und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplete Tur, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
4. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
6. Falls es in Ihr dem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrlem Fachhändler oder bei ihren entsprechenden communalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

thisem Symbol Materialien sind

Alle verfügbar Informationen zur Mülltrennung erhalten Sie bei ihren örtlichen Behörden.

fur Elektro-Groβgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung. Dem Verbraucher stehen darüber den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf ber hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt. Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kaufund/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Gerate cgen in unser Eigentum uber.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. geringfugige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinfüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schaden infolge nicht haushaltsüblicher Nutzung;
7. Schaden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufe, Installatur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrer vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschlussend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gkaufte und verwendete Geräte.

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

Stand 02.12.2021
