BEDIENUNGSANLEITUNG WDW147FI TD Wolkenstein

TECHNOLOGIE FÜR DEN HAUSHALT

WOLKENSTEIN

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Gebruiksaanwijzing

Geschirrspuler

Dishwasher

Lave-vaisselle

Vaatwasser

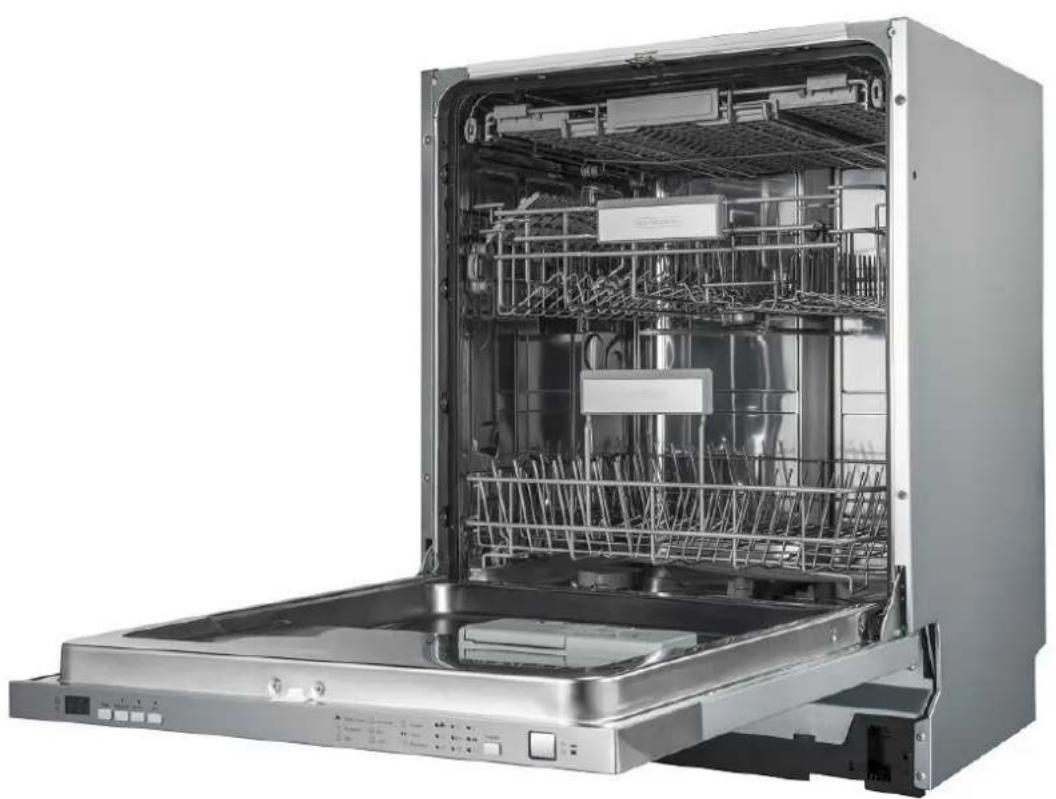

WDW 14-7FTD

Deutsch

English

Français

Nederlands

Seite 2

Pagc 41

Page 77

Pagina 115

www.pkm-online.de

Schr geCHRrter Kunde! Schr geChrte Kundin! Wir mochten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise 3
2. Installation 7

2.1 Entpacken und Wahl des Standorts 7
2.2 Wasscranschluss / Abwasscranschluss 7
2.3 Einbau 7

3.Gerat und Bedienfeld. 17
4. Vor der ersten Benutzung 18
5.Geschirrkörbe 24
6. Spulprogramme 28
7. Reinigung/Pflcge 32
8.Problembehandlung 34
9. Technische Daten 38
10. Entsorgung 39
11. Garantiebedingungen 39

EG-Konformitätserklärung

Für die in dieser Bedienungsanleitung beschriebenen Produkte liegen samtliche entsprechenden EG Konformitätserklarungen vor.
Die relevanten Unterlagen konnen durch die zuständigen Behörden über den Produktverkäufe angefordert werden.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen konnen in einigen Details von dem tatsächlichen Design Ihres Gerats abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.

i Der Hersteller besteht sich das Recht vor, solche Änderungen vorzunehmen, die kein den Einfluss auf die Funktionswise des Gerats haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften an Ihr Wohnort.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist damit möglicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitschinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz ihrer Gesundheit. Die Nichtbeachtung der Sicherheitschinwische kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf cinc

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährung fur Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine Gefahrensituuation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder klineren Verletzungen führen kann.

WARNING! verweist auf cinc Gefahrensituation, die, wenn sie nicht abgewendt wird, eine möglichche bevorstehende Gefährung fur Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beseidigung des Gerats zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prufen Siac auf jeder Fall auch das technische Umfeld des Gerats! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sümmtliche Arbeiten, die zum Anschluss des Gerats an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.

Das Gerät ist ausschließlich zum Reinigen von Geschirr in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Gerätarf nicht für gewerbliche Zwecke,beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
Erlauben Sie niemandom, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

1. Schlieben Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sightbare Beschädigungen aufweisen.
2. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß Funktioniert,kontaktieren Sie den Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.
3. Wenn das Netzanschlusskabel beschädigt ist, damit als ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetaucht werden.

WARNING!

1. In einem Warmwassersystem, das über einen Zeitraum von 2 Wochen oder länger nicht benutzt wurde, kann es unter bestimmten Bedingungen zur Bildung von Wasserstoff kommt. Wasserstoff ist ein explosives Gas. Falls Sie das Warmwassersystem über einen solchen Zeitraum hinweg nicht benutzt haben, drehen Sie alle Warmwasserhöhne auf und halten Sie das Wasser für eine Minute fließen. Dadurch setzen Sie den angesammelten Wasserstoff frei. Da Wasserstoff brennbar ist, rauchen Sie in dieser Zeitraum nicht und benutzten Sie keine offenen Flammen und kein offenes Licht.

2. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR.

3. Schlieben Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.

4. Betrciben Sie das Gerät nur mit 220 240V / 50Hz Wechselspannung. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführren.
5. Verwenden Sie zum Anschluss des Geräts an die Stromversorgung keine Steckdoscnleisten, Mehrfachsteckdosen oder Veränderungskabel..
6. Sie benötigen eine dem Netzstecker entsprechende ordnungsgemäß geerdete und ausschließlich dem Gerät zugewiesene Sicherheitssteckdose (250V/10A). Anderenfalls kann es zu gefährlichen Unfälle oder einer Beschädigung des Geräts kommt. Das Gerät muss ordnungsgemäß geerdet sein.
7. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Gcrats beschädigt wird.
8. Die technischen Daten ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
9. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestellt sein.
10. Nehmen Sie keine Veränderungen an dem Gerät vor.
11. Schalten Sie vor dem Aufbau und Anschluss des Geräts unbedingt den Strom ab. GEFAHR EINES TÖDLICHEN STROMSCHLAGS!.
12. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.
13. Spülmaschinen-Spülmittel sind extrem alkalisch und darauf mehr gefährlich, wenn Sie verschluckt werden. Lassen Sie Haut und Augen nicht in Berührung mit dem Spülmaschinen-Spülmittel kommt. Halten Sie solche Spülmittel immer außerhalb der Reichweite von Kindern.
14. Halten Sie Kinder fern von Spulmaschinen-Spulmitteln und Spulzusätzen. Lassen Sie Kinder nicht ans Gerät, wenn die Türe geöffnet ist, da sich noch Spulmaschinen-Spulmittel im Inneren des Geräts befinden könnte.
15. Wenn alle Kontrollleuchten auf dem Bedienfeld flimmern, liegt eine Fehlfunktion des Geräts vor. Trennen Sie in thisem Fall das Gerät umgehend von der Strom- und Wasserversorgung.
16. Bcnutzen Sic das Gcrat nomals ohne cingesetzte Filter.
17. Kinder dürfen niemals mit dem Gerät spielen.
18. Betreiben Sie das Gerät niemals unbeaufsichtigt.

VORSICHT!

1. Es ist gefährlich, die Tur bei laufendem Betrieb zu öffnen. Hcibes Wasser kann aus dem Gerät herausspritzen.

2. Warten Sie einige Minuten, bevor Sie nach Beendigung eines Spulprogramms die Tur öffnen., da heiber Dampf aus dem Gerät entweichen kann.

3. Warten Sie nach dem Ende eines Spulprogramms mindestens 20 Minuten mit der Reinigung des Inneren des Gerats, damit die Heizelemente abkühlen konnen.

4. Berühren Sie die Heizelemente nicht während des Betriebs oder unmittelbar nach dem Betrieb des Geräts. VERBRENNUNGSGEFAHR!
5. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Tur, da das Gerät ansonsten nach vornekippen kann.
6. Wenn Sie das Gerät befällen:

a. Platzieren sie scharfkantige Gegenstände dergestalt, dass sie nicht die Turdichtungen beschädigen.
b. Es dürfen nimals Gegenstände durch die Böden beider Geschirrkörbc sowie des Besteckkorbs nach unten ragen.
c. Platzieren Sie scharfe Messer mit dem Griff nach oben oder waagerecht, sodass Sie sich keine Schnittverletzungen zuziehen.

1. Lassen Sie die Tur nicht offenheiten, da Sie ansonsten über diese stolpern können.

HINWEIS!

1. Die Sprüharme konnen mit einer Transportsicherung versehen sein. Entfernen Sie unbedingt alle Transportsicherungen vor dem Aufbau des Geräts.
2. Benutzten Sie immer einen Wasserenthärter (= Spülmaschinensalz) zur speziellen Verwendung in einem Geschirrspüler. Die Wasserhärte variiert abhängig von ihrem Wohnort. Wenn in einem Geschirrspüler hartes Wasser verwendet wird, ergeben sich Ablagerungen auf dem Geschirr und im Gerät. Der Wasserenthärter entfernt Mineralien und Salze aus dem Wasser.
3. Benutzen Sie immer einen Klarspuler zur speziellen Verwendung in einem Geschirrspulcer. Verwenden Sie nicemals andere Substanzen, z.B. einen Spulmaschinenreiniger oder Flüssigreiniger; ansonsten beschädigen Sie das Gerät.
4. Benutzen Sie ausschließlich Spulmaschinen-Spulmittel und Zusätze, die für die Verwendung in einem Geschirrspüler hergestellt wurden. Benutzen Sie keine Seifen, Waschmittel oder Handwaschmittel in Ihr Geschirrspüler.
5. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und haben Sie es vorsichtig an. Halten Sie das Gerät damit aufrecht.
6. Benutzten Sie nomals die Tur selbst zum Transport des Gerats, da Sie dadurch die Scharniere beschädigen.
7. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
8. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.

9. Lassen Sie den Anschluss der Wasserschläuche nur durch eine qualifizierte Fachkraft durchführren.

10. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren darauf vorgeschenen Stellen befinden.

11. Benutzen Sie die Tur und die Geschirrkörbe des Gerats nicht als Standfläche oder Stütze.
12. Gegenstände aus Kunststoffen)durfen nicht die Heizelemente berühren.
13. Geben Sie nur solche Gegenstände aus Kunststoffen in das Gerät, die zur Reinigung in einem Geschirrspüler geeignet sind. Geeignete Gegenstände werden durch ihren Hersteller entsprechend gekennzeichnet.
14. Überprüfen Sie nach jedem Spulprogramm, ob der Aufnahmebehälter für das Spulmaschinen-Spulmittel lecr ist.
15. Benutzen Sie zum Reinigen der Tur niemals Spruhreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigten konnen.

2. Installation

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfern den Sie diese komplett. Gehen Sie darauf vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
2. Die Sprüharme konnen mit einer Transportsicherung versehen sein. Entfernen Sie unbedingt alle Transportsicherungen vor dem Aufbau des Geräts.
3. Wahlen Sie für den Aufbau einen trockenen und gut belufteten Raum.
4. Stellen Sie das Gerät auf einem geraden, trockenen und festen Fußboden auf. Kontrollieren Si mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Geräts.
5. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
6. Das Typenschild befindet sich im Inneren des Gerats oder außen an der Rückwand.

2.2 Wasseranschluss / Abwasseranschluss

1. Der Wasseranschluss sowie der Abwasseranschluss muss von einer qualifizierten Fachkraft durchgeführt werden.
2. Verwenden Sie ausschließlich fabrikneue Schläuche und fabrikneues Anschlusszubehör für den Wasser- und Abwasseranschluss.
3. Wir empfchlen, die Wasserzufuhr mit einem Rückschlagventil zu sichern.

2.3 Einbau

1. Vorder Installation

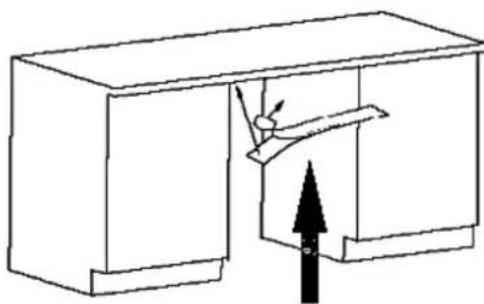

Anbringen des Kondenswasser-Schutzstreifens (Ausstattung abhängig vom Modell)

1. Sie müssen den Kondenswasser-Schutzstreifen zum Schutz gegenüber das Eindringen von Feuchtigkeit an der Unterseite der Arbeitsplatte befestigen. Der Kondenswasser-Schutzstreifen leitet den vom Gerät freigesetzten Wasserdampf von der Unterseite der Arbeitsplatte ab.
2. Sie finden den Kondenswasser-Schutzstreifen in Ihrm Gerät.
3. Reinigen Sie die Unterseite der Arbeitsplatte sorgfältig, bevor Sie den Kondenswasser-Schutzstreifen Dort befestigen.
4. Zichen Sic das Schutzpapier der Klebeflache ab.
5. Kleben Sie den Kondenswasser-Schutzstreifen auf die Unterseite der Arbeitsplatte.
6. HINWEIS! Ein nichtordnungsgemäßes Anbringen des Kondenswasser-Schutzstreifens kann zu einer Beschädigung der Arbeitsplatte führen.

Kondenswasser-Schutzstrfcifen

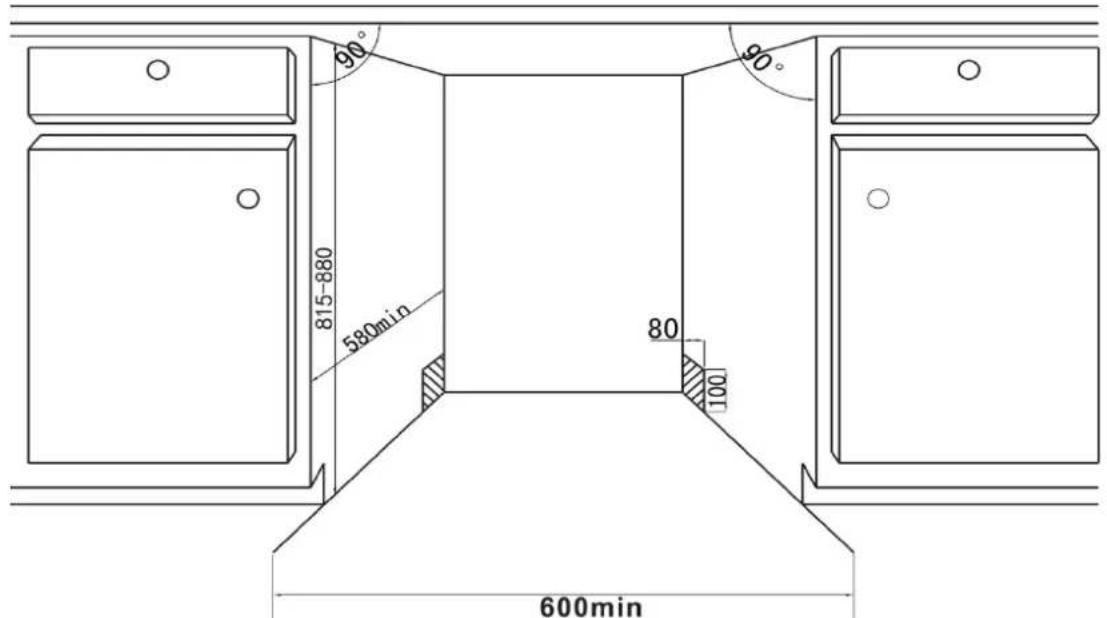

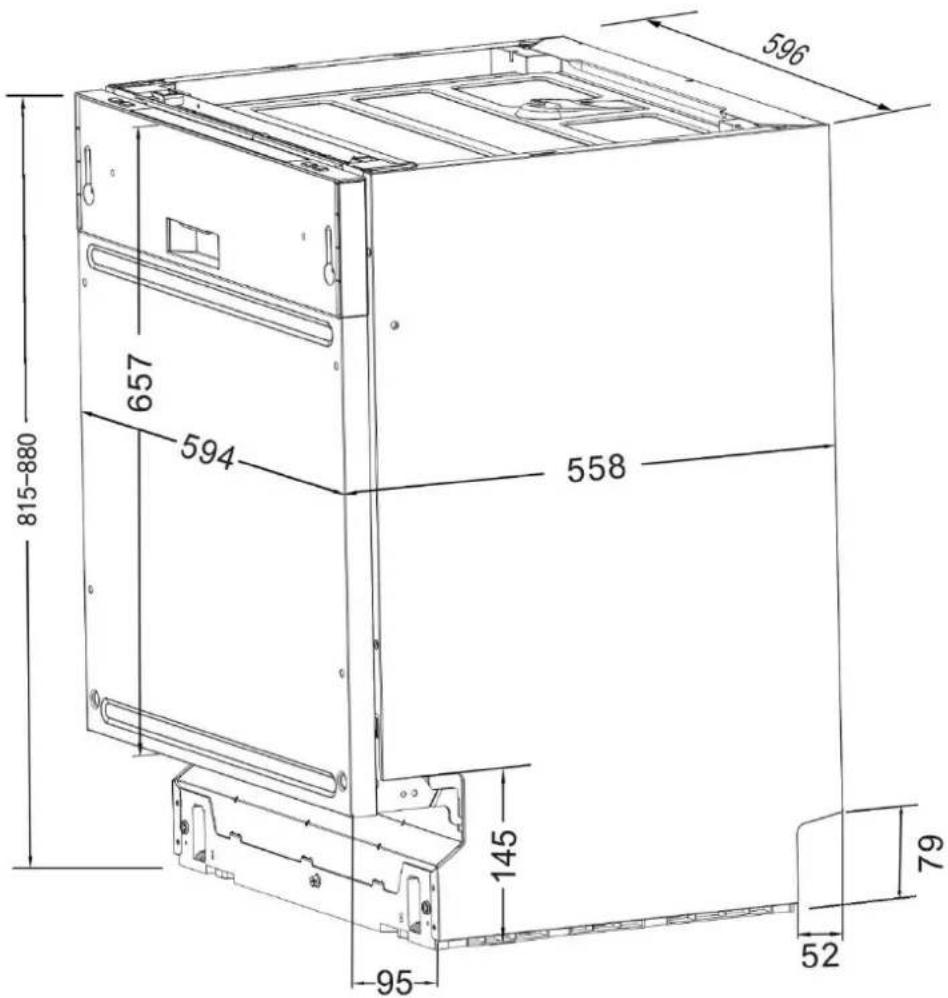

Raumbedarf des Gerats siehe folgenden Abbildungen. Das Gerät muss mit seiner Rückseite zur Wand ausgerichtet sein und über einen Wassercinlass- und Wasserauslassschlauch verfügen, die für gewöhnlich rechts oder links angebracht werden konnen¹.

1 825-875 mm
2 min. 580~mm
3 100mm
4 Anschlüssc fur Netzkabel, Wassercinlass, Wasserauslass

Installieren Sie das Gerät in der Einbauvorrichtung.

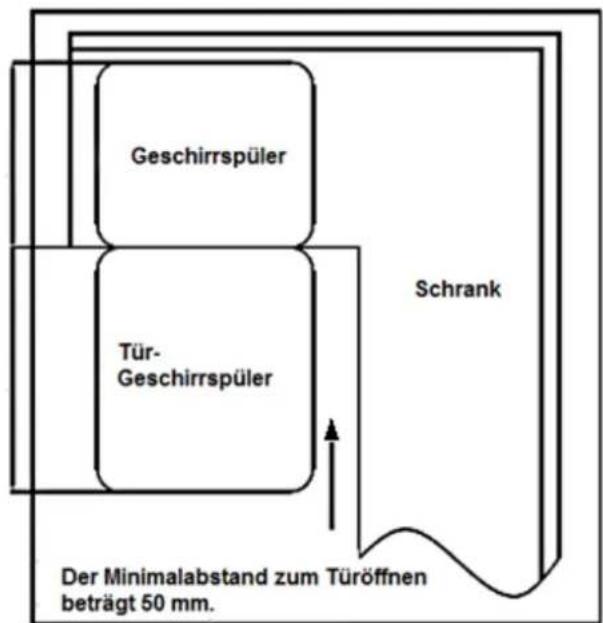

1. Der mindestens benötigte Raumbedarf bei geöffneter Tur.

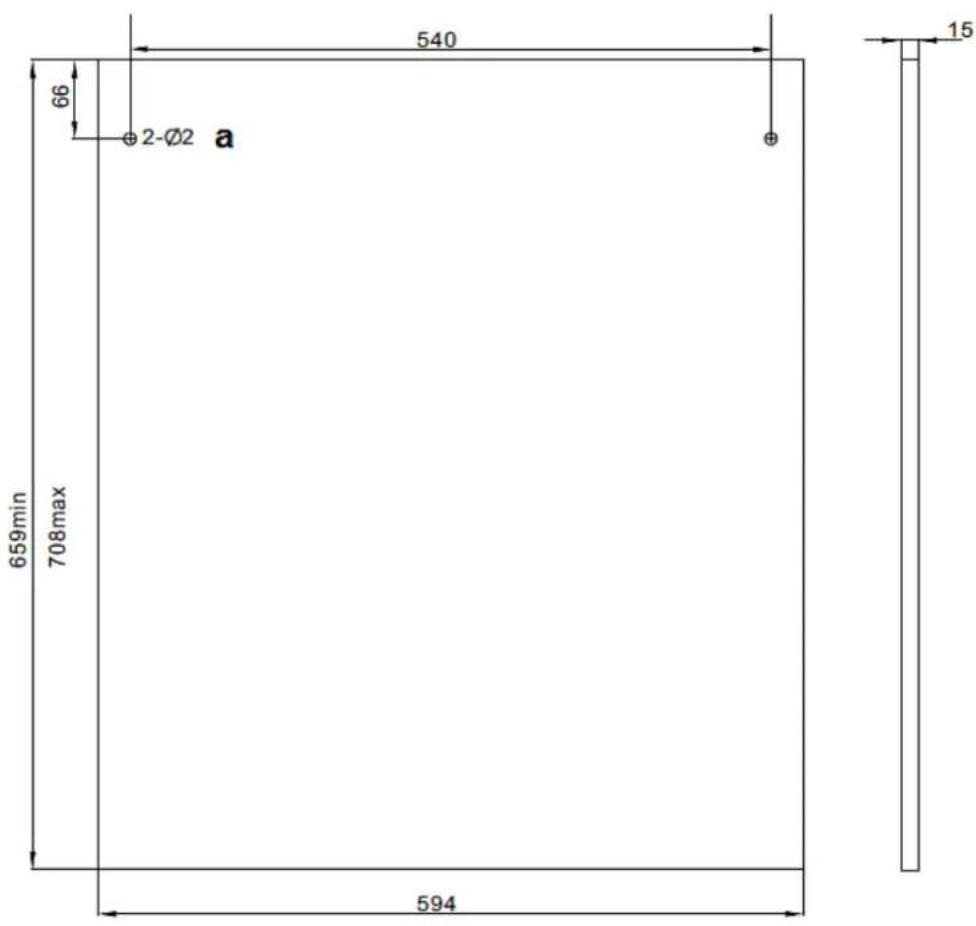

1. Abmessungen der vorderen Zierverkleidung.

a: Loch, 10 mm tief.

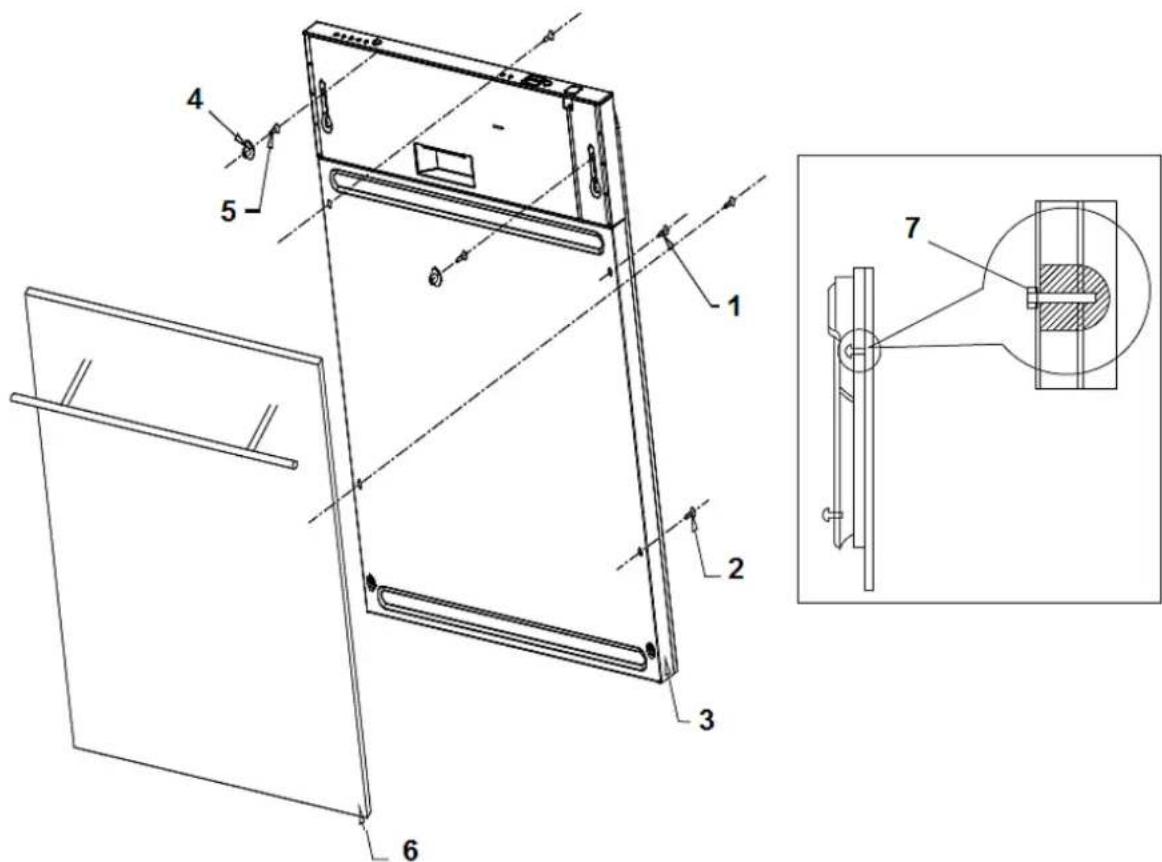

4. Befestigung der Zierverkleidung

1 4 St. 4^42mm Holzschauben
2 1.) Entfernen Sie 2 St.. 4^10
2.) 4 St. 4^42 Holzschaubcn
3 Tur des Gerats
4 T-formiger Stopfen
5 2 St. 4^26mm Holzschauben
6 Zierverkleidung
7 4 St. 4^*42mm Holzschauben

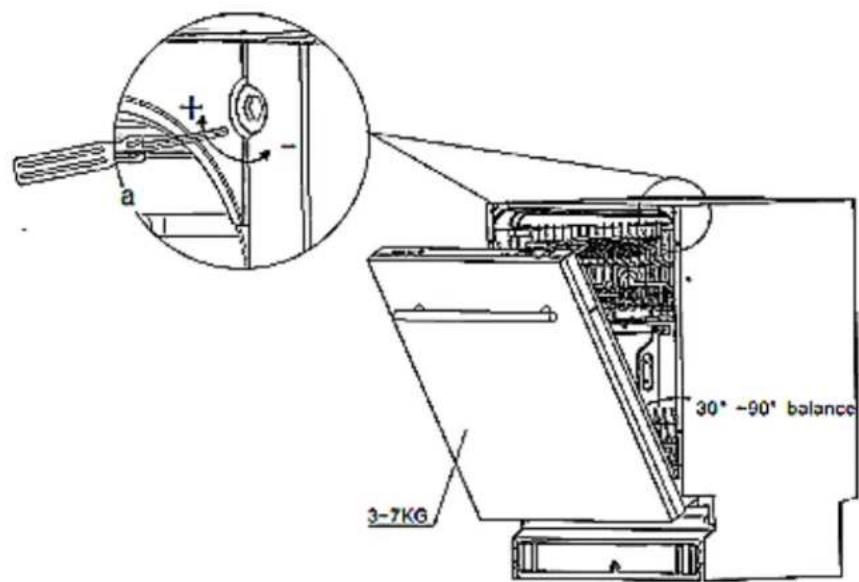

5. Einstellen der Spannung der Türfeder

Versuchen Sie nach Installation der Zierverkleidung die Tur zu öffnen und zuschlieben, um die Balance der Tur zu überprüfen und zu entscheiden, ob sie in dieser Einbaustellung verbleiben kann. Bei nicht ordnungsgemäßer Balance verwenden Sie die Schraube im oder entgegen dem Uhrzeigersinn zur ordnungsgemäßen Einstellung oder halten Sie die Balance einstellen.

a: Scchskant/CR-V 4 mm

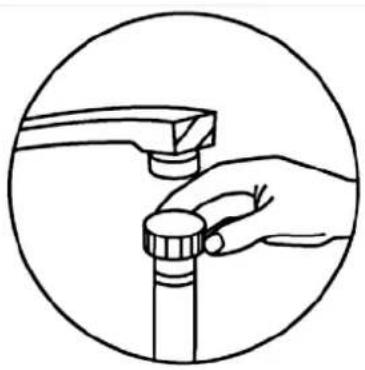

6. Anschluss des Wassereinlassschlauchs (fur kaltes Wasser)

Schlieben Sie den Wassereinlassschlauch fest und sicher an einen Anschluss mit einem 3/4 Zoll Gewinde an. Wenn die Schläuche neu sind oder über einen längeren Zeitraum nicht in Benutzung waren, halten Sie das Wasser laufen, um sicherzugehen, dass es klar und frei von Verunreinigungen ist.

HINWEIS! Anderenfalls konnen der Wassereinlass blockiert und das Gerät beschädigt werden.

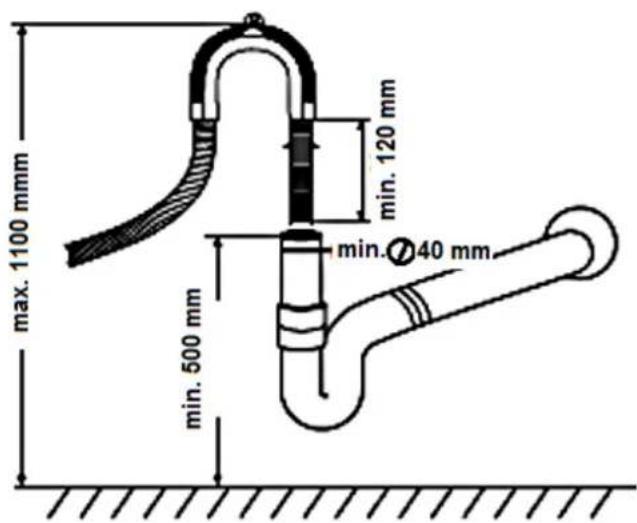

7. Anschluss des Wasserablaufschlauchs

Passen Sie den Ablaufschlauch gerade in den Wasserablaufstutzencin.

Falls die Länge des
Ablaufschlauchs nicht ausreicht,
konne Sie bei ihrem autorisierten
Kundendienst eine Verlängerung
aus demselben Material wie das
Original erwerben. Die Länge des
Ablaufschlauchs damit
einschließlich einer möglichen
Verlängerung nicht mehr als 4
Meter betragen.

Sollte die Länge des Ablaufschlauchs einschließlich ciner möglichen Verlangerung mehr als 4 Meter betragen, wird das Gerät Ihr Geschirr nicht ordnungsgemäß reinigen. Prufen Sie den Anschluss auf Dichtheit. Befestigen Sie den Ablaufschlauch mit einem Schlauchhalter.

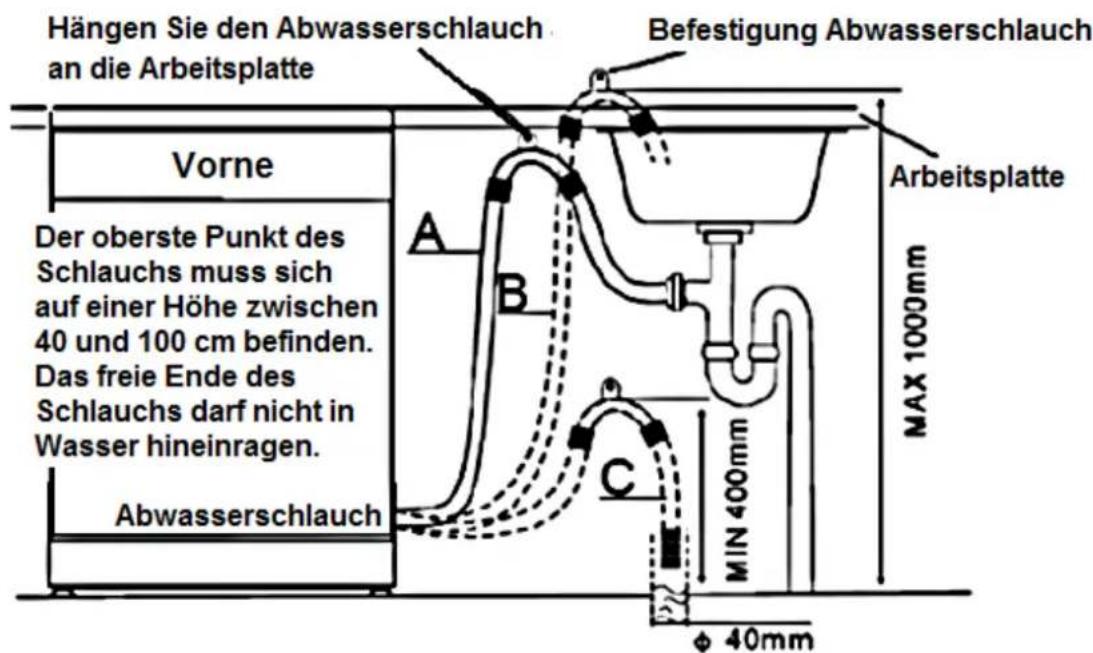

8. Hocheinbau

Teil- und vollintegrierte Geräte sind bei ordnungsgemäßem Anschluss auch hocheinbaufähig.

Eine Manschette gewährleitet eine Krümmung des Schlauchs. An der Manschette befindet sich eine Haltevorrichtung zur Befestigung der Manschette. Der

Abwasserschlauch muss am hochsten Punkt der Manschette eine Höhe von mindestens 40~cm aufweisen. Folgen Sie für die Anschlussmöglichkeiten A, B oder C der folgenden Zeichnung.

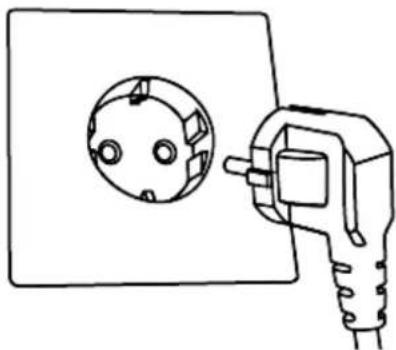

9. Elektrischer Anschluss

Sie benötigen eine dem Netzstecker entsprechende ordnungsgemäß geerdtc und ausschließlich dem Gerat zugewiesenen Sicherheitssteckdose (250V/10A). WÄRNUng Anderenfalls kann es zu gefährlichen Unfallen oder einer Beschädigung des Geratskommen.

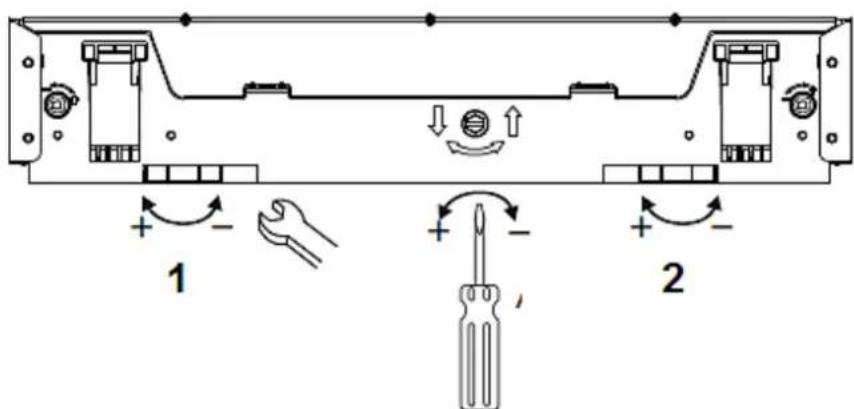

10. Waagerechte Ausrichtung

Der maximal zulässige Neigungswinkel unter dem gesamten Gerät beträgt 2^0 . Richten Sie das Gerät mit Hilfe der Standüge waagerecht aus. Benutzen Sie eine Wasserwaage zur Kontrolle.

1 Einstellung VorderfuBe

2 Einstellung Hinterfußc

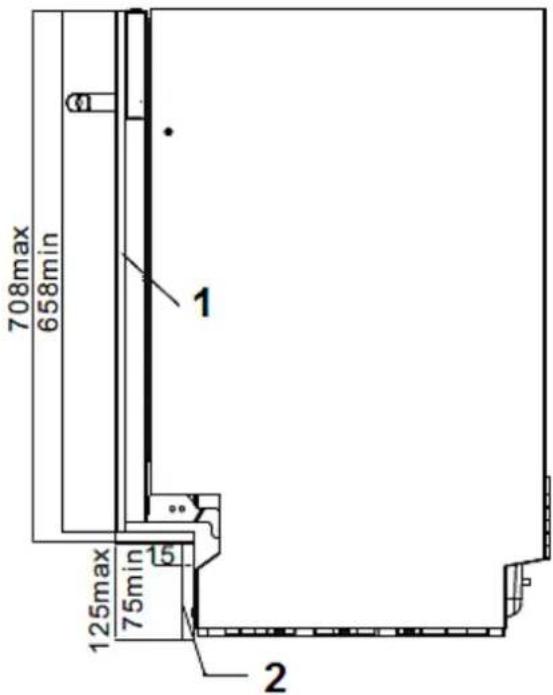

1. Installation der Sockelleiste

1 Zierverkleidung

2 Sockelleiste

Referenzabmessungen

Seriennummer	Zierverkleidung	Sockelleiste
1	708 mm	75 mm
2	698 mm	85 mm
3	688 mm	95 mm
4	678 mm	105 mm
5	668 mm	115 mm
6	658 mm	125 mm

Die geforderte Höhe der Sockelleiste sollte den asthetischen Ansprüchen genugen sowie ein reibungsloscs Offnen und Schlieben der Tur gewahren. Die notigen referenzwerte finden Sie in der Liste oben.

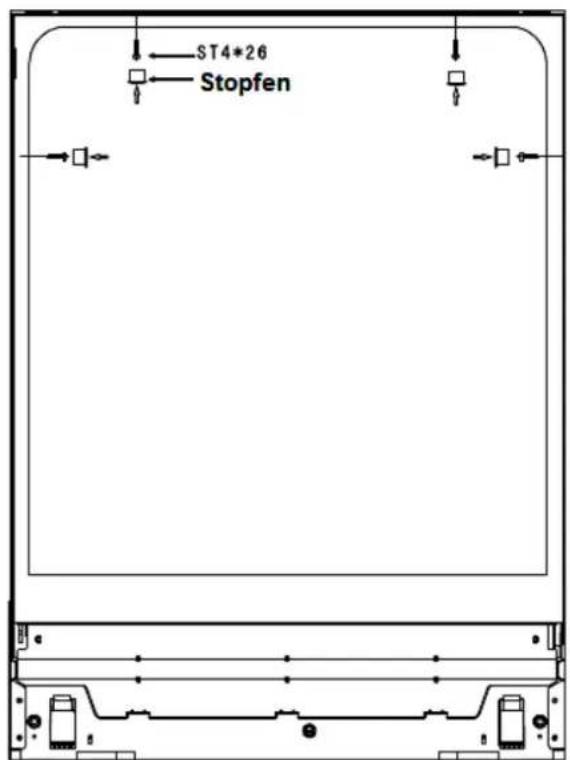

12. Fixierung des Geräts

a. Befestigen Sie durch Drehen der Schrauben das Gerät an seiner Einbauvorrichtung.
b. Stecken Sie die 4 Verschlussstopfen in die Löscher (siehe Abbildung unten).

a. Befestigen Sie durch Drehen der Schrauben das Groat an seiner Einbauvorrichtung.
b. Stecken Sie die 4 Verschlussstopfen in die Locher (siehe Abbildung).

Benutzen Sie links und rechts als auch für die 4 oberen Löscher Holzschauben ST 4^*26 (selsbtschneidende Schrauben).

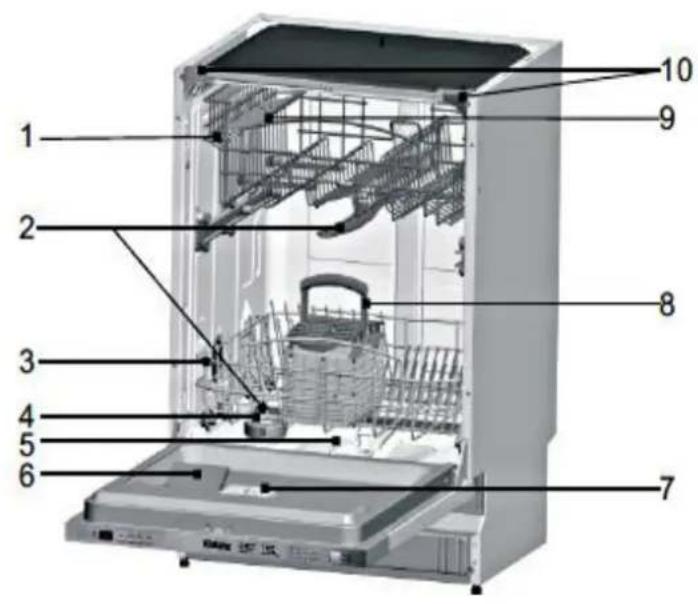

1. Oberer Geschirrkorb

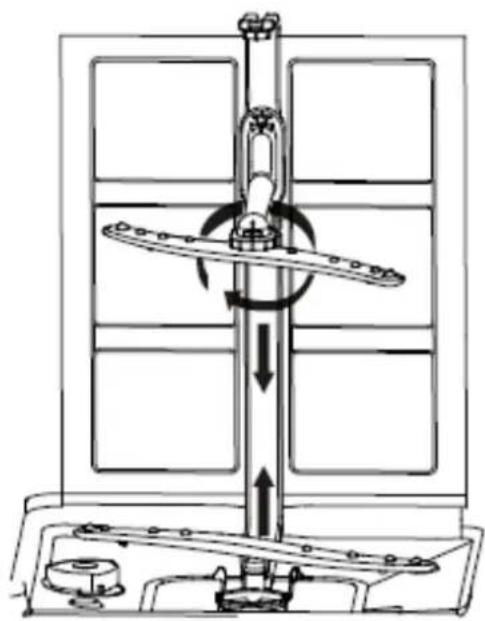

2. Sprüharm
3. Unterer Geschirrkorb
4. Wasserenthärter
5. Filter
6. Spulmittel-Spender
7. Klarspuler-Spender
8. Besteckkorb
9. Tassenhalter
10. Justiervorrichtung

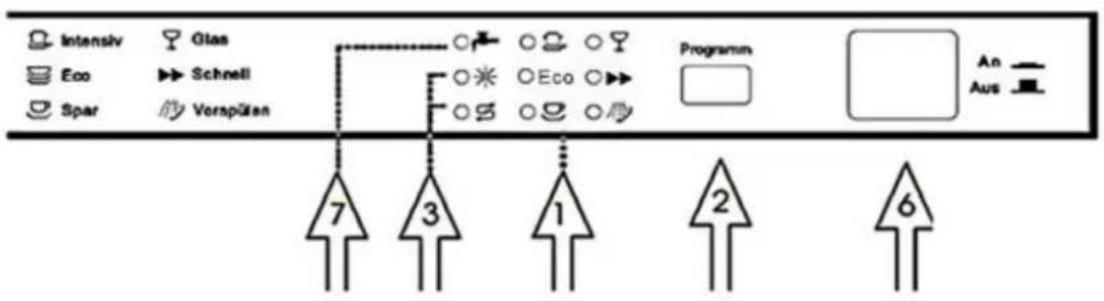

1. Programmanzeige

Die Anzeige des gewählten Spulprogramms leuchtet.

2. Programmwahltaste

Drücken Sie die Taste zur Auswahl eines Spulprogramms. Durch das erste Drücken wahlen Sie das ECO-Programm. Drücken Sie die Taste mehrfach, bis Sie Ihr gewünschtes Programm eingestellt haben.

3. Wasserenthärter- und Klarspuleranzeige

Leuchtet auf, wenn der entsprechende Spender aufgefüllt werden muss.

4. Display

Zeigt die Zeitverzögerung, Fehlerkodes oder die geschätzte Restlaufzeit an.

5. Zeitvorwahr

Erlaubt einen zeitverzögerten Programmbeginn bis zu 24 Stunden (abhängig vom Modell). Drücken Sie die ZEITVORWAHL-Taste, um die gewünschte Verzögerungszeit einzustellen. Mehrfaches Drucken erhöht den Wert.

6. AN/AUS (ON/0FF)-Taste

Schaltet das Gerät ein oder aus.

7. Wasserversorgungs-Kontrolleuchte

Leuchtet bei einem Fehler in der Wasserversorgung auf, z.B. bei abgedrehtem Wasserhahn oder abgeknicktem Schlauch.

8. Trocknen+

Sie aktivieren die Trocknen+ Funktion, indem Sie die Taste TROCKNEN+ für 3 Sekunden drücken. Nach kurzer Zeit leuchtet die entsprechende Anzeige auf

9. Halbe Beladung

Für das alltägliche Spulen mit nur halber Beladung.

10.3in1-Programm

Sie können these Zusatzprogramm zusammen mit den Spulprogrammen ECO, SPAR oder INTENSIVE nutzen.

Einstellen eines Spulprogramms (1) + Türe schlieben (2) = das Gerät ist betriebsbereit (3).

4. Vor der ersten Benutzung

Überprüfen Sie vor dem Starten des Geräts, ob

1. das Gerät gerade und fest stehen.
2. die Wasserzufuhr geöffnet ist.
3. die Verbindungen der Zu- und Ableitung dicht sind.
4. das Netzkabel fest in der Steckdose steckt.
5. der Strom cingeschaltet ist.
6. die Wasserzufuhr und Ableitung nicht ineinander verknotet sind.
7. alle Verpackungsmaterialien vom Gerät entfernt wurden.

Bevor Sie das Gerät zum ersten Mal benutzen:

A) Stellen Sic den Wassercnthärter cin.
B) Geben Sie 500ml Wasser in den Behälter für den Wassercenthärter und fullen Sie darauffen Wasserenthärter (=Spulmaschinensalz) ein.

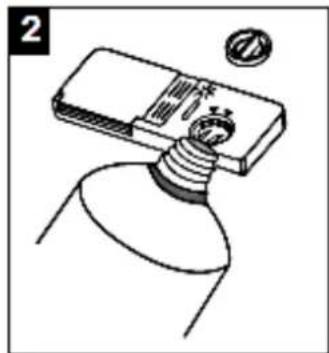

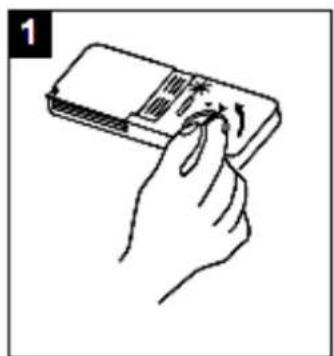

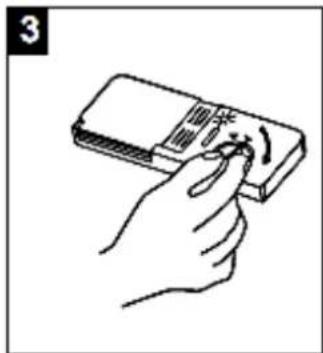

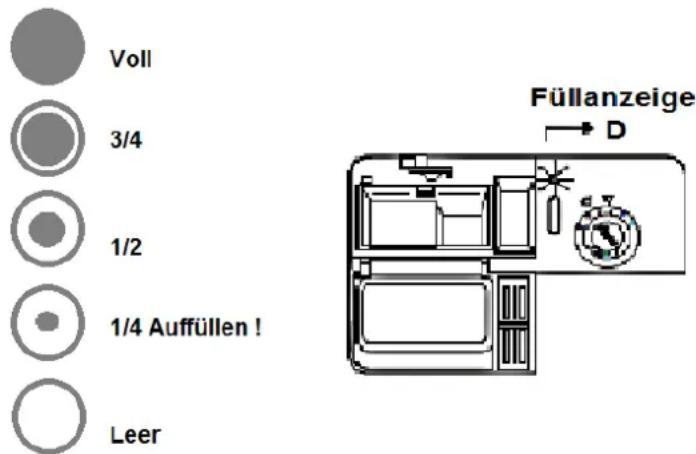

C) Fullen Sie den Klarspülerbehälter.
D) Wahlen Sie ein geeignetes Spulmaschinen-Spulmittel.

A. Wasserenthärter

Sie müssen den Wasserenthärter per Hand einfllen; benutzen Sie hierzu die Wasserenthärter-Einfüllöffnung. Öffnen Sie den Deckel und geben Sie ca. 2 kg Wasserenthärter (Spülmaschinensalz) in die Öffnung. Schreiben Sie dann den Deckel wieder ordnungsgemäß.

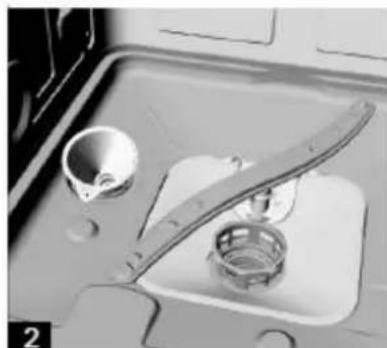

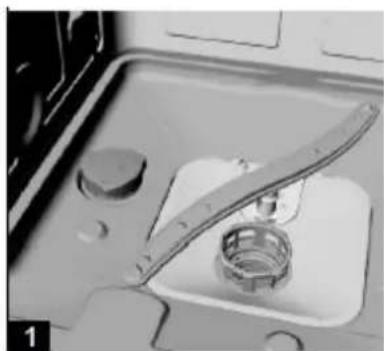

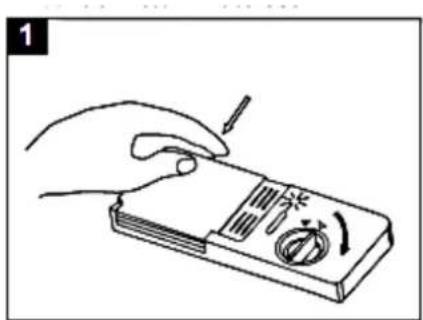

B. Wasserenthärter-Behälter befüllen

Sie finden den Wasserenthärte-Behälter unterhalb des unteren Geschirrkorbs. Füssen Sie den Behälter wie folgt:

Benutzten Sie ausschließlich einen Wasserenthärter (=Spulmaschinensalz) zurspeziellen Verwendung in einem Geschirrspüler. Alle anderen Wasserenthärter bzw. Salze, besonders Tafelsalz, beschädigen den Wasserenthärter-Behälter.
Der Hersteller gewährt keine Garantie und ist nicht verantwortlich für Schäden aufgrund der Verwendung eines ungeeigneten Wasserenthärters.
Füllen Sie den Chälter nur vor cincm beginnenden kompletten Spülprogramm. Dadurch verhindern Sie, dass eventuell verschüttete Rückstande des Enthärters am Boden des Gerats verbleiben und damit zu möglichen Korrosionen führen.
Nach dem ersten Spülprogramm erlischt die Kontröllleuchte auf dem Bedienfeld.

1. Entfernen Sie den unteren Geschirrkorb und den Deckel des Wassercentharter-Behalters.

2. Wenn Sie den Behälter zum ersten Mal befällen, füssen Sie den Behälter zu 2/3 mit Wasser (ca. 500ml ).

3. Stecken Sie den mitgelieferten Trichter in die Öffnung und fällen Sie ungebär 2 kg Wasserenthärter (=Spülmaschinensalz) ein. Es ist normal, dass eine keine Menge an Wasser aus dem Behälter lauft.
4. Befestigen Sie wieder vorsichtig den Deckel.
5. Die Wasserenthärteranzeige erlischt gewöhnlich 2-6 Tage nach dem Befüllen des Behalters.

HINWEIS!

Sie müssen den Behälter auffüllen, wenn die Wasserenthärteranzeige aufleucht. Solange der Wasserenthärter sich nicht aufgelöst hat, kann die Wasserenthärteranzeige auch bei befülltem Behälter aufleuchten. Falls Sie beim Befüllen Wasserenthärter verschüttet haben, können Sie ein besonderes Einweichprogramm einstellen, um Rückstände auszuwaschen.

C. Klarspüler-Behälter befüllen

die Klarspulieranzeige nicht leuchtet, konnen Sie die benötigte Menge an der Farbe der Füllanzeige "D" befind der Kappe erkennen.
Dunkler Punkt = Behälter ist voll.
Jekleiner der dunkle Punkt wird,desto leerer ist der Behalter.Der Behalter sollte immer mindestens zu 1/4 gefuftt sein.

Klarspuler-Behälter

1. Drehen Sie die Kappe in Richtung des offen/open Pfeils (links) und nehmen Sie diese ab.
2. Füllen Sie den Klarspüler in den Behälter. Überfüllen Sie den Behälter nicht.
3. Setzen Sie die Kappe wieder am offen/open Pfeil ausgerichtet auf und drehen Sie die Kappe in Richtung des zu/closed Pfeils (rechts).
   Der Klarspulers wird während eines Spulprogramms automatisch hinzugegeben und gewährt ein flecken- und streifenfreies Trocknen Ihres Geschirrs, da der Klarspuler das Ablaufen des Wassers von der Geschirroberfläche unterstützen. Ihr Gerät wurde zur Verwendung eines Klarspulers entwickelt.
   Der Klarspuler-Behalter befindet sich im Gerät kein dem Spülmaschinen-Spülmittelbehälter.
   Das Fassungsvermögen des Behalters beträgt ungebär 140 ml.
   Überfüllen Sie den Behälter nicht, da es ansonsten zu starker Schaumbildung kommt kann. Wischen Sie verschütteten Klarspüler mit einem weichen Tuch auf.
   Vergessen Sie nicht, nach dem Befüllen die Kappe wieder aufzusetzen.

Einstellen des Klarspülspenders

Beginnen Sie mit Stufe 4.
Bei Flecken oder schlechten Trockenergebnissen wahlen Sie Stufe 5.
Sollten die Probleme weiter auftreten, erhöhen Sie auf Stufe 6.
Die Werkseinstellung ist Stufe 5.

Drehschalter

1. Erhöhen Sie die Menge an Klarspüler, wenn nach dem Spülprogramm Wassertropfen oder Kalkflecken auf dem Geschirr sightbar sind.
2. Verringern Sie die Menge an Klarspüler, wenn nach dem Spülprogramm weißliche Streifen auf Glass oder bläuliche Beläge auf Besteck sightbar sind.

Spülmaschinen-Spülmittel werden hinsichtlich ihrer chemischen Zusammensetzung in zwei Gruppen unterschieden:

konventionelle, alkalische Spülmittel mit kaustischen Komponenten.
niedrig-alkalische konzentrierte Spulmittel mit natürlichen Enzymen.

Die Benutzung "normaler" Spülprogramme in Verbindung mit konzentrierten Spülmitteln reduziert Umweltbelastungen und ist gut für Ihr Geschirr; solche Spülprogramme unterstützen die Spülwirkung der Enzyme. Aus thisem Grund weisen "normale" Spülprogramme in Verbindung mit konzentrierten Spülmaschinen-Spülmitteln dieselben Ergebnisse auf, die ansonsten mit "intensiven" Spülprogrammen erzielt werden.

Es gibt drei Sorten von Spülmaschinen-Spülmitteln:

1. mit Phosphat und Chlor.
2. mit Phosphat / ohne Chlor.
3. ohne Phosphat / ohne Chlor

Neue Spulmaschinen-Spulmittel in Pulverform enthalten normalerweise kein Phosphat, also ist die Wasser enthaltende Wirkung nicht gegeben. In dieser Fall empfehlen wir die zusätzliche Verwendung eines Wasserenthärters (=Spulmaschinensalz), auch wenn der Wasserhärtegrad nur z.B. 6 dH beträgt; ansonsten können auf Geschirr und Glasern weiß Flecken entstehen. Verwenden Sie in dieser Fall mehr Spulmaschinen-Spulmittel, um bessere Ergebnisse zu erzielen. Spulmaschinen-Spulmittel ohne Chlor bleichen nur geringfugig. Starke und farbige Flecken werden so nicht vollständig entwickel. Wahlen Sie in einem solchen Fall ein Programm mit einer hoheren Temperatur.

Spulmaschinen-Tabs

Spülmaschinen-Tabs verschiedener Hersteller lösen Verunreinigungen in entsprechenden Zeitperioden. Aus thisem Grund konnen eine Tabs bei Kurzspulprogrammen nicht ihre lösenden und reingendenden Eigenschaften entwickeln. Benutzen Sie bei Verwendung von Tabs also immer länger andauernde Spülprogramme, um eine komplette Reinigung Ihres Geschirrs zu gewährleisten.

Der Spulmittelbehälter

Der Spülmittelbehälter muss vor jedem Spülprogramm besteht werden entsprechend den Informationen in der Spülablauf-Tabelle.

Benutzen Sie nur für Spülmaschinen geeignete Spülmittel.

Halten Sie Ihr Spulmaschinen-Spulmittel stets trocken.

Füllen Sie den Behälter nur kurz vor Beginn eines Spülprogramms.

Ihr Gerät verbraucht weniger Spülmittel und Klarspüler als konventionelle Geräte. Im Allgemeinen benötigen Sie nur einen Esslöffel Spülmittel für einen normalen Spülprogramm.

Stärker verschmutztes Geschirr erfordert eine höhere Menge an Spülmittel.

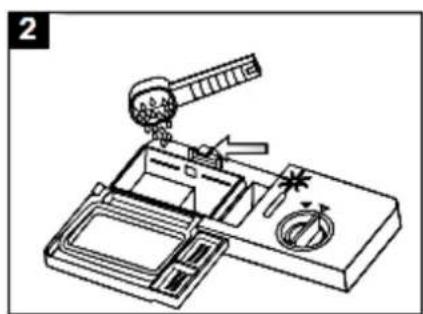

Füllendes Behalters

1. Wenn der Deckel geschlossen ist, drücken Sie den Öffnen-Knopf und der Deckel springt auf.

2. Geben Sie das Spülmittel immer vor dem Beginn eines jeder Spülprogramms hinzu. Benutzen Sie nur für Spülmaschinen geeignete Spülmittel.

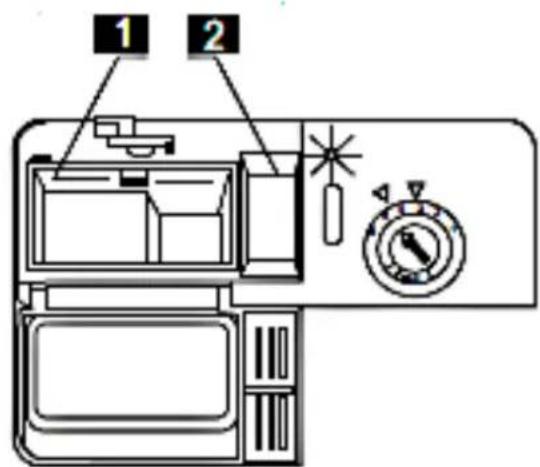

Füllen Sie den Behälter mit Spülmaschinen-Spülmittel. Die Markierungen zeigen die Dosierungsstufen an (siehe Abbildung unter). Solle Itsr Geschirr sehr stark verschmutzt sein, geben Sie eine zusätzliche Menge an Spülmittel in die Vorsprülen-Kammer.

1. Spülmittel für den Hauptspülgang. MIN entspricht ca. 20g Spülmittel.

2. Spülmittel für den Vorspülgang; entspricht ca. 5 g Spülmittel.

Beachten Sie die Dosierungsanweisungen des Herstellers des Spulmittels auf der Packung.

Schlieben Sie nun den Deckel; drücken Sieihn zu, bis die Verriegelung einschnappt.

5. Geschirrkörbe

Folgen Sie den hier aufgeführten Anweisungen, um eine möglichst hohe Spülleistung Ihres Geräts zu erreichen. Die Eigenschaften und das Aussehen der hier beschriebenen Körbc können je nach Modell unterscheidlich ausfallen.

Vor oder nach dem Beladen der Geschirrkörbe

1. Entfernen Sie größere Mengen übrigebliebener Nahrungsmittel vom Geschirr.
2. Sie brauchen das Geschirr vorher nicht unter fliebendem Wasser abspulen.
3. Beladen Sie die Körbc folgendermaßen:

a. Gegenstände wie Tassen, Glaser, Töpfe und Pfaffen mit der Oberseite nach unten.
b. Gewöblte Gegenstände und Gegenstände mit Vertiefungen in schräger Position, damit das Wasser abflieben kann.
c. Das Geschirr muss sich sicher und fest in den Körben befinden, so dass es nicht umkippen kann.
d. Das Geschirrarfndicht die rotierenden Spruharme blockieren.
c. Geben Sie schr keine Gegenstände nicht in das Gerät, da diese leicht aus den Körben fallen können.

1. Entladen Sie nach dem Spülen zuerst den unteren Korb; so vermeiden Sie, dass übriggebliebenes Spülwasser aus dem oberen Korb in den unteren tropf.

Beladen des oberen Geschirrkorbs

Der obere Geschirrkorb ist für empfindliches und leichteres Geschirr wie Glaser, Tassen, Saucieren, keine Platten und Schüsseln und flache Pfaffen, soweit diese nicht zu sehr verunreinigt sind, vorgesehen. Beladen Sie den Korb so, dass die einzelnen Gegenstände nicht durch das Versprühen des Spulwassers bewegt werden.

Typ Geschirr

A Tasscn
B Glaser
C Saucenschale
D Schüssel
E Schussel
F Schussel
G Loffel

Einstellen des oberen Geschirrkorbs

Sie konnen die Höhe des oberen Geschirrkorbs cinstellen. So schaffen Sie entweder im oberen oder im unteren Geschirrkorb mehr Platz für große Gegenstände. Sie stellen die Höhe des oberen Geschirrkorbs ein, indem Sie den entsprechenden Radsatz in die Schienen geben. Platzieren Sie lange Gegenstände auf dem Regal, sodass die Sprüharme nicht in ihrer Rotation befindert werden. Das Regal kann bei Bedarf zusückgeklappt oder halten werden.

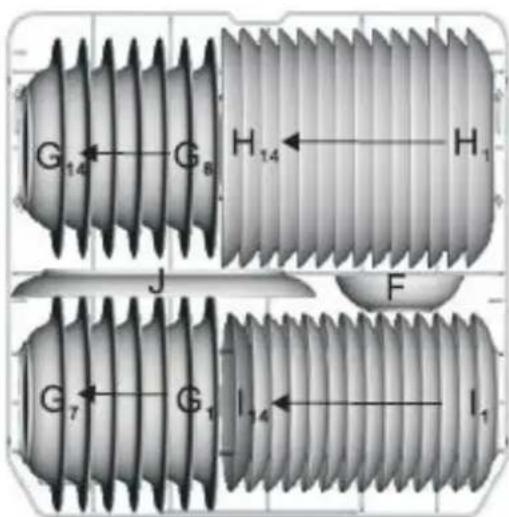

Beladen des unteren Geschirrkorbs

Derunte Geschirrkorb ist für die am schwierigsten zu reinigenden Gegenstände wie Töpfe, Pfannen, Deckel, Servierteller und Schüsseln vorgesehen. Platzieren Sie Teller und Deckel an den Seiten des Geschirrkorbs und blockieren Sie nicht die rotierenden Spruharme. Töpfe und Schüsseln müssen sich mit der Oberseite nach unten im Geschirrkorb befinden.

Typ Geschirr

F Suppenteller

G Schüssel

H Essteller

I Dessertteller

J GroBer Teller

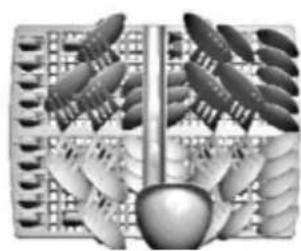

Besteckkorb

Geben Sie Ihr Besteck mit dem Griff nach unten in den Besteckkorb. Legen Sie besonderss lange Gegenstände nur waagerecht und sicher in das Gerät, damit Sie die rotierenden Sprüharme nicht blockieren.

Typ	Besteckart	Typ	Besteckart
1	Tee-/Kaffeelöffel	5	Messer
2	Desscertlöffel	6	Serviergabeln
3	Suppcnlöffel	7	Servicrlöffel
4	Gabeln

Die folgenden Gegenstände sind nicht zum Spüssen in einem Geschirrspüler geeignet.

1. Besteck mit Griffen aus Holz, Horn, Porzellan oder Perlmutt.
2. Nicht hitzeresistente Plastikgegenstände.
3. Alteres Besteck mit geklebten oder geleimten Bestandteilen, die nicht hitzeresistent sind.
4. Gegenstände mit Bestandteilen aus Kunstharz.

5. Gegenstände aus Kupfer und/oder Zinn.

6. Gegenstände aus Bleikristall.

7. Gegenstände aus Stahl, die Rost aufwischen oder weniger rosten.
8. Holzerne Gegenstände aller Art.
9. Gegenstände aus synthetischen Chemiefasern.
10. Gegenstände, die durch Zigarettenasche, Wachs, Lacke oder Farben verunreinigt sind.

i Die folgenden Gegenstände sind lediglich eingeschränkt zum Spulen in einem Geschirrspul er geeignet:

1. Einige Glasarten konnen nach einer hohen Anzahl an Spülvorgängen stumpf oder trüb werden.
2. Gegenstände aus Silber oder Aluminium neigen dazu, sich beim Spulen zu verfüllen.
3. Glasierte Muster konnen bei haufigem Spulen verblassen.

Hinweise zum Beladen mit Besteck und Geschirr

Entfernen Sie vor dem Beladen Speisereste vom Geschirr.
Weichen Sie vor dem Bcladen angebrannte Speiscruckstände an Töpfen und Pfaffen ein.
Bestecke und Geschirr)durfen nicht die rotierenden Spruharme blockieren.
Geben Sie Gefäße wie Tassen, Glaser oder Topfe mit der Oberseite nach unten in das Gerät, damit sich in den Gefäßen kein Wasser ansammelt.
GeschirrarfimGerat nichtaneinanderliegenoder sichgegenseitigabdecken.
Glaser durlfen sich nicht berühren, damit sie keinen Schadennehmen.
Geben Sie große und schwer zu reinigende Gegenstände in den unteren Geschirrkorb.
Der obere Geschirrkorb eignet sich am besten für empfindliche oder Kleinere Gegenstände wie Glaser und Tassen.

Schaden an Glaswaren oder anderen Geschirr

Mögliche Ursachen

Die Art des Glases/Geschirrs oder sein Herstellungsvergfahren. Die chemische Zusammenschutzung des Spulmaschinen-Spulmittcls.

Empfohlene Abhilfen

Benutzen Sie nur vom Hersteller ausgewiesenes Spulmaschinen geeignetes Glas/Geschirr. Benutzen Sie ein Geschirr schonendes, mildes Spulmaschinen-Spulmittel. Die Hersteller solcher Mittel informieren Sie bisher die Eigenschaften ihrer Produkte.

Die Wassertemperatur und

Daucr des Spulprogramms.

Wahlen Sie ein Programm mit einer

niedrigeren Temperatur und Dauer.

6. Spülprogramme

DW14-7FI A++

Programm	Info	Beschreibung	Spülmittcl VS/HS	Daucr-Verbrauch in Min.-kW/h/L
Intensive	Für sehr stark verschmutztes Geschirr mit Eintrocknungen.	Vorsprülen Hauptspälen(60°)Heißenpulen 1/2 Absprülen Trocknen	5/32,5 g oder 3in1	213/1,50/18
Eco*	Für normal verschmutztes Geschirr. Standartprogramm zur tätiglichen Nutzung.	Vorsprülen Hauptspälen(46°)Heißenpulen Trocknen	5/30 g oder 3in1	223/0,825/10
Spar	Für empfindliche und Gegenstände, die sensibel auf hohe Temperatren reagieren (direkt nach der Benutzungspulen).	Vorsprülen Hauptspälen(45°) Absprülen Heißenpulen Trocknen	5/20 g oder 3in1	152/0,95/14
Glas	Für leicht verschmutztes Geschirr (Teller, Glaser, Schüsselnleitung verschmutzte Pfaffen/Töppe).	Hauptspälen(40°) Absprülen Heißenpulen Trocknen	5/20 g	124/0,90/11
Schnell	Kurzes Spulen für leicht verschmutztes Geschirr ohne Trocknung.	Hauptspälen(40°) Heißenpulen	15 g	40/0,55/7

*: EN 50242 Standard-Testprogramm unter folgenden Voraussetzungen: Füllmenge 14 Gedecke, unterer Geschirrkorb in niedriger Position, Klarsprüfer-Einstellung 5 (oder 4 bei Spenden mit 4 Einstellungen).

Start eines Spulprogramms

1. Befüllen Sie zuerst den unteren Geschirrkorb.
2. Füllen Sie das Spülmaschinen-Spülmittel und den Wasserenthärter (=Spülmaschinensalz) in die darauf vorgesehenen Behälter.
3. Das Gerät muss während des Betriebs bei vollem Druck mit Wasser versorgt werden.
4. Schlieben Sie ordnungsgemäß die Tur (leichten Druck ausüben). Bei ordnungsgemäß Schlieben der Tur ist ein leichtes KLICK zu horen
5. Drucken Sie den PROGRAM Knopf zur Auswahl eines Spulprogramms.
6. Drücken Sie nach Beendigung des Spulprogramms die Taste AUS/OFF. Nun können Sie die Tur öffnen.

Wechsel eines Spulprogramms

Sie können ein laufendes Spulprogramm kann nur ändern, wenn es erst kurze Zeit aktiviert ist. Andernfalls hat sich das Spulmittel bereits aufgelöst und das Gerät das Spulwasser abgeleitet. In thisem Fall müssen Sie den Spulmittelbehälter neu befüllen.

1. Öffnen Sie die Tur und drücken Sie die laufende Programmwahl für mindestens 3 Sekunden.
2. Stellen Sie nun das neu gewünschte Programm ein.
3. Schlieben Sie die Tür.

Wenn Sie die Tur bei laufendem Betrieb öffnen, unterbricht das Gerät den Betrieb. Das Display zeigt die Meldung E1 an. Wenn Sie die Tur wieder schlieben, nimmt das Gerät nach 10 Sekunden wieder den Betrieb auf. Die sechs Kontrollleuchten zeigen den Status des Geräts an.

a. Allc Leuchten sind aus = Stand-by Modus.
b. Eine der Leuchten ist an = Das entsprchende Programm lauft.
c. Eine der Leuchten blinkt = Pausen-Modus

Benutzung von 3in1 Spül-Tabs

1. 3in1 Spülmittel enthalten eine Kombination aus Spülmittel, Klarspüler und Wasserenthärter.
2. Überprüfen Sie zuerst, ob die Wasserhärte ihrer Wasserversorgung den auf der Verpackung genommen Angaben des Herstellers der Tabs entspricht.
3. Verwenden Sie solche Produkte unter genauer Einhaltung der Anweisungen des Herstellers der Tabs.
4. Wenn bei der erstmaligen Benutzung eines 3in1 Produkts Probleme auftreten sollenen, wenden Sie sich an die Informationshotline des Herstellers der Tabs.
5. Wenn Sie ein solches Kombi-Mittel benutzen, sind die Anzeigen fur den Klarspuler und Wasserenthärter nicht mehr nutzbar. Mochlicherweise ist es hilfreich, die Wasserhärte auf den kleinstöglichen Wert einzustellen.

Wahl der 3in1 Funktion

1. Drücken Sie den AN/AUS Knopf und wahlen Sie das 3in1 Spülprogramm, indem Sie den 3in1 Knopf drucken, bis die 3in1 Anzeige blinkt.
2. Das 3in1 Spülprogramm ist verfügbar, nach dem Sie den START/PAUSE Knopf gedrückt haben und die 3in1 Anzeige leuchtet.

Abbruch der 3in1 Funktion

1. Folgen Sie den Anweisungen unter WECHSEL EINES LAUFENDEN PROGRAMMS. Falls Sie zur Verwendung eines Standard-Splümmittelsystems zu wechseln beabsichtigten, verfahren Sie wie folgt:

a. Befüllen Sie die Behälter für den Wasserenthärter und den Klarsprüfer. Stellen Sie die Wasserhärte auf die hochstmögliche Position ein und halten Sie das Gerät drei normale Spülgänge unbeladen laufen

Nachträgliches Eingeben von Geschirr

Sie können ein vergessenes Geschirrteil nachträglich in das Gerät geben, solange sich der Spülmittelbehälter noch nicht geöffnet hat.

1. Öffnen Sie die Tur ein weniger, um den Betrieb zu unterbrenen.
2. Nachdem die rotierenden Sprüharme zu arbeiten aufgehört haben, können Sie die Tur komplett öffnen.
3. Geben Sie nun das vergessene Geschirr in das Grot.
4. Wenn Sie die Tur wieder schlieben, nimmt das Gerät nach 10 Sekunden wieder den Betrieb auf.

Ende eines Spulprogramms

Nur wenn auf dem Display "-" erscheint und das akustische Signal 6 Mal ertont, ist das Programm beendet.

1. Schalten Sie das Gerät mit dem AN/AUS Knopf ab.

2. Drehen Sie die Wasserversorgung des Geräts ab.

3. VORSICHT! Warten Sie einige Minuten, bevor Sie nach Beendigung eines Spülprogramms die Tur öffnen, da heißt Dampf entweichen kann.

4. Warten Sie danach mit dem Entladen ca. 15 Minuten, da das Geschirr noch heißt ist und so leichter zerbricht. Außendem trocknet das Geschirr so better.

5. Es ist normal, dass das Gerätinnen nass ist.

7. Reinigung/Pflege

1. WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.

2. Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung unangenehmer Gerüche kommt.

3. Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an ihren Fingern sowie allen Armsschmuck ab; ansonsten beschädigen Sie die Oberflächen des Gcrats.

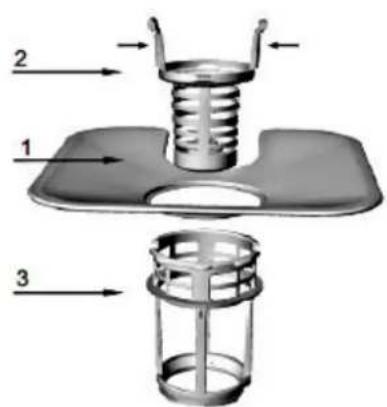

Filtersystem

1. Der Flächenfilter fängt Rückstände mittel einer Spezialduse am unteren Spularm ein.

2. Der Grobfilter fängt Rückstände wie Knochen oder Glas, die den Wasserablauf verstopfen können, ein. Um die Rückstände Herauszunchmen, drücken Sie kein an den oberen Zapfen und haben Sie den Filter dann heraus.

3. Der Mikrofilter hält Rückstände im Wasserablaufbereich darüber, damit diese nicht wieder auf das Geschirr gelangen.

Das Filtersystem hält Spicerückstände oder sonstige Gegenstände davon ab, in die Pumpe zu gelangen. Diese Rückstände können den Filter nach einiger Zeit verstopfen. Das Filtersystem besteht aus einem Grobfilter, einem Flächenfilter und einem Mikrofilter.

Überprüfen Sie die Filter nach jedem Spülprogramm auf Verunreinigungen.

Indem Sie den Grobfilter entfernen, können Sie das gesamte Filtersystem dem Gerät entnahmen. Entfernen Sie mögliche Rückstände und reinigen Sie die Filter unter fließen dem Wasser.

1. Drehen Sie den Mikrofilter gegen den Uhrzeigersinn und nachmen Sieihn Heraus.

2. Nehmen Sie den Flächenfilter hersus.

3. Um die Filter wieder einzubauen, gehen Sie in umgekehrter Reihenfolge vor.

Wir empfehlen, das gesamte Filtersystem einmal pro Woche zu reinigen.

Entfernen Sie große Rückstände nach jedem Spulprogramm.

Benutzen Sie dazu für den Grob- und Mikrofilter eine Spülbüürste.

Schlagen Sie nicht gegen die Filter, da diese dadurch beschadigt werden und Ihr Gerät demzufolge nicht mehr ordnungsgemäß arbeitet.

Setzen Sie die Filter immer ordnungsgemäß wieder ein.

Nicht ordnungsgemäß eingesetzte Filter konnen das Gerät und/oder Ihr Geschirr beschädigten.

Sprüharm

Reinigen Sie die Sprüharme regelmäßig, weil Chemikalien und Mineralien die Düsen und die Lager der Arme verstopfen.

Um den Sprüharm abzunehmen, entfern den Sie die Schraubenmutter im Uhrzeigersinn, um die Waschvorrichtung offen am Sprüharm abzunehmen und entfern den Sie den Arm.

Reinigen Sie den Sprüharm mit warmem Scifenwasser und die Dusen mit einer weichen Bürste.

Spulen Sie den Sprüharm mit klarem Wasser gründlich ab und bringen Sieihn wieder an.

Bedienfeld und Gerät

Reinigen Sie das Bedienfeld mit einem leicht angefeuchteten Tuch und trocknen Sie sorgfältig nach.

Nehmen Sie eine geeignete Politur, um das Außergehäuse des Geräts zu reinigen

Benutzen Sie niemals scharfkantige Gegenstände, Scheuer-Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder

aggressive Reinigungsmittel, um eine beliebige Stelle des Geräts zu reinigen.

Tur

Benutzen Sie einen leicht warmen und feuchten Putzlappen, um die Seitenflächen der Tur zu reinigen.
Benutzten Sic cine gecignete Politur, um die Außenflache der Tur zu reinigen
Benutzen Sie niemals scharfkantige Gegenstände, Scheuer-Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder aggressive Reinigungsmittel, um eine beliebige Stelle der Tur zu reinigen.
Reinigen Sie die Dichtungen regelmäßig mit einem feuchten Schwamm. Ansonsten können Speiserückstände unangenehme Gerüche freiisetzen.
HINWEIS! Benutzen Sie zum Reinigen der Tur niemals Spruhreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigen konnen. Frostschutz

Falls Ihr sich Gerät im Winter an einem ungechtizen Ort befindet, zichen Sie für die unter aufgeführten Maßnahmen einen Service-Techniker hinzu².

1. Trennen Sie das Gerät von der Stromversorgung.
2. Stellen Sie die Wasserzufuhr ab und trennen Sie das Wasserzufuhrrohr vom Ventil.
3. Entfernen Sie sãmtliches Wasser aus dem Wasserzufuhrrohr und dem Ventil.
4. Verbinden Sie das Wasserzufuhrrohr wieder mit dem Ventil.
5. Entfernen Sie die Filter. Entfernen Sie nun samtliches Wasser aus dem Wasserablauf.

Außerbetriebnahme

1. Wenn Sie das Gerä eine Zeit lang nicht benutzen, z.B. während einer Ferienreise, führen Sie vorher einen Spüldurchlauf bei lecrém Gerä durch.
2. Ziehen Sie anschließend den Netzstecker aus der Steckdose und drehen Sie die Wasserversorgung des Geräts ab.
3. Lassen Sie die Tur des Geräts einen Spalt breit offen; so schützen Sie die Turdichtungen und verhindern das Entstehen unangenehmer Gerüche.

8. Problembehandlung

WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten von der Stromversorgung.

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

1. Die Sicherung im Sicherungsautomat ist ausgelost worden.
2. Das Gerät wird nicht mit Strom versorgt.

3. Niedriger Wasserdruck.

4. Sicherungsautomat überprüfen.

5. Prufen Sie, ob das Gerät eingeschaltet, die Tur ordnungsgemäß geschlossen und der Netzstecker eingesteckt ist.
6. Prufen Sie den Wasseranschluss und den Wasserdruck.

Ablaufpumpe/arbeitet permanent.

Wasserüberschuss.

Das System identifiziert einen möglichen Wasserüberschuss. In einem solchen Fall schaltet es die Umlaufpumpe ab und die Ablaufpumpe cin.

Larm.

1. Einige Gerausche sind normal.
2. Geschirr ist nicht ordnungsgemäß eingelagert. Kleine Gegenstände sind aus einem Korb gefallen.

3. Dcr Motor brummt.

4. Öffnen des Spülmittelbehälters.

5. Überprüfen Sie das Geschirr im Gerät.
6. Gerät wurde nicht regelmäßig benutzt. Auch wenn Sie es nicht regelmäßig benutzten, halten Sie es einmal pro Wochle laufen.

Schaumbildung.

1. Ungeeignetes Spulmittel.

2. Verschütteter Klarspuler.

3. Benutzen Sie nur geeignetes Spulmaschinen-Spulmittel. Öffnen Sie die Tur und setzen Sie den Schaum verdunsten. Geben Sie knapp 4 Liter Wasser in das Gerät. Schreiben Sie die Tur und stellen Sie "Vorsprülen" ein. Gegebenenfalls Vorgang wiederholen.

4. Wischen Sie verschütteten Klarspuler immer umgehend auf.

Flecken im Inneren des Geräts.

Spulmittel enthalt Farbmittel.

Verwenden Sie nur Spulmaschinen-Spulmittel ohne Farbmittel.

Geschirr ist nicht sauber.

1. Ungeeignetes Programm.
2. Wahlen Sie ein stärkeres Programm.
3. Nicht ordnungsgemäße Beladung der Geschirrkörbc.
4. Beladen Sie die Körbe immer ordnungsgemäß. Der Spülmittelnehmer und die

Spruharme durren nicht blockiert werden.

Flecken und Beläge auf Glasern und Bestecken.

Schr hartcs Wasser.
Sehr niedrige Wasser-Zufluss Temperatur.
Überladung des Gcrats.
Nicht ordnungsgemäße Beladung.
Altes oder feuchtes Pulver-Spulmittel.
Klarspuleristleer.
Falsche Dosierung des Spülmittels.

So entfernen Sie Flecken von

Glascn:

1. Nehmen Sie alles Metall-Geschirr aus dem Gerät.
2. Benutzen Sie kein Spülmittel.
3. Wahlen Sie das langste Spulprogramm.
4. Starten Sic das Programm. Nach 18-22 Minuten befindet es sich im Hauptspulgang.
5. Offnen Sie die Tur und geben Sie 2 Tassen offen Essig unter in das Gcrat.
6. Schlieben Sie die Tur und setzen Sie das Programm zu Ende laufen. Falls these Vorgehen keinen Erfolg hat: wiederholen Sie den Vorgang, abernehmen Siestatt Essig 1/4 Tasse (60 ml) Zitroncenaure-Kristalle.

Eintrübungen auf Glaswaren.

Kombination von weichem Wasser und zu viel Spülmittel.

Benutzen Sie weniger Spülmittel, wenn Sie weiches Wasser haben. Wahlen Sie für Glaswaren ein kurzes Programm.

Gelber oder brauner Belag im Inneren des Geräts.

1. Tee- oder Kaffeefflecken.

2. Eisenablagerungen im Wasser.

3. Benutzen Sie eine Lösung aus 1/2 Tasse Bleiche und 3 Tassen warmen Wasser zur Reinigung. Reinigen per Hand.

4. Sie benötigen einen Spezialfilter. Setzen Sie sich hierzu mit einer Installations-Firma in Verbindung.

WeiBer Belag im Inneren des Geräts.

Mineralien in hartem Wasser.

Reinigen Sie das Innere mit einem feuchten Schwann und Spulmaschinen-Spulmittel. Tragen Si dabi Gummihandschuhc. Benutzen Sie ausschlieblich Spulmaschinen-Spulmittel zur Vermcidung von Schaumbildung.

Spülmittel-Behälterdeckel schließt nicht.

Einstellung ist nicht AUS/OFF.

Stellen Sie die Einstellung auf AUS/OFF und schiben Sie die Turverriegelung vorsichtig nach links.

Spülmittel verbleibt im Spender.

Geschirr blockiert den Spulmittel-Behalter.

Beladen Sie das Gerät ordnungsgemäß.

Dampf.

Normal.

Etwas Dampf dringt normalerweise aus der Entlüftung an der Turverriegelung während des Trocknens und Abpumpens.

Schwarze oder graue Stellen auf dem Geschirr.

Aluminium-Gegenstände haben gegen das Geschirr gerieben.

Entfernen Sie die Flecken per Handwäsche mit einem milden Scheuermittel.

Wasser bleibt am Boden des Geräts zurück.

Normal.

Eine petite Menge sauberen Wassers um den Ablauf herumhalt die Wasser-Vorlage aufrecht.

Das Gerät ist undicht.

1. Überfüllter Klarspüler-Behälter oder verschütteter Klarspüler.

2. Ein überfüllter Klarspüler-Behälter oder verschütteter Klarspüler können zu Schaumbildung und zum Überflieken führen. Wischen Sie verschütteten Klarspüler umgehend auf.

3. Das Gerät steht nicht waagerecht.

4. Richten Sic das Gcrat neu aus.

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.

Fehler Kodes

Kode

Bedeutung

Mögliche Ursachen

E1

Tur offen.

Tür bei Betrieb geöffnet.

E2

Wassereinlass.

Wassereinlass Fehlfunktion.

E3

Wasscrabfluss.

Wasserabfluss Fehlfunktion.

E4

Temperaturscensor.

Temperatursensor Fehlfunktion.

E5

Überfließen/Leck

Überfließen/Leckistaufgetreten.

E6

Wasscraustritt.

Wasseraustritt ist aufgetreten.

Falls es zum Überflieken kommt, unterbrechen Sie die Wasserversorgung des Geräts, bevor Sie den Kundendienst rufen. Falls sich aufgrund des Überfliebens oder eines Lecks Wasser in der Bodenwanne befindet, müssen Sie diese Wasser entfernen, bevor Sie das Gerät neu starten.

9. Technische Daten

WDW14-7FI TD

Geräteart	Geschirrspüler, vollintegriert
Steuercrung	Elektronisch
Fassungsvermögen	14 Geddecke
Energieeffizienzklasse	A+++
Trocknungseffizienzklasse	A
Energieverbrauch Standardprogramm*	0,825 kW/h
Jährlicher Energieverbrauch**	238,00 kW/h
Wasserverbrauch Standardprogramm*	10,00 l
Jährlicher Wasserverbrauch***	2800 l
Gerauschemission dB(A) re 1 pW	46 dB(A)
Leistung	1850 W
Reinigungstemperaturen in °C	Max 57 °C
Leistungsaufnahme ausgeschaltet	0,35 W
Leistungsaufnahme nicht ausgeschaltet	0,80 W
Programmdauer Standardprogramm	223 Minuten
Innenraum	Edelstahl
Hcizelment	verdeckt
Programme	Intensiv/Light/Eco/Schnell/Vorsprülen Halbe Beladung./Glas/3in1
Startzeitvorwahr	1-24 Stunden
LED-Anzeige	✓
Bedienfeld	Elektroniktasten
Sprühcbencn	3
Körbe	2
Tassenhalter/Besteckkorb	2
Höhenverstellbare Standfälle	2*vorne/1*hinten
Farbe	Silber
Kindersicherung
Wassercenthaltungsfungtion	-
Spülmittelmengeneinstellungsfunktion	✓
Überlaufschutz	✓
Abmessungen Gerät H*B*T in cm	81,50*59,60*55,80

: Standardprogramm ist für die Reinigung normal verschmutzen Geschirrs geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.
*: Auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Energieverbrauch ist von der Art der Nutzung des Geräts abhängig.
**: Auf der Grundlage von 280 Standardreinigungszyksen. Der tatsächliche Wasserbrauch ist von der Art der Nutzung des Geräts abhängig.

10. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyathylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführten werden. Keinesfalls offen den Flammenaussetzen.
3. Bevor Sie ein beliebigc's Altgcrat entsorgen, machen Sie thises vorher unbedingt Funktionstuntchtig! Das bedeutet, immer den Netzsteckerziehen und danach das Stromanschlusskabel am Gerat abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tur, damit sich keine Kinder einsperren und in Lebensgefahr geraten konnen!
4. Entsorgen Sie Papier und Kartonagen in den darauf vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den darauf vorgesehenen Behältern.
6. Falls es in Ihr dem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten communalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrlem Fachhändler oder bei ihren entsprechenden communalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

thisem Symbol Materialien sind

Alle verfügbar Informationen zur Mülltrennung erhalten Sie bei Thren örtlichen Behörden.

11. Garantiebedingungen

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfrei Fertigung. Dem Verbraucher stehen darüber den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkauf ber hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschrankt. Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf-und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte geben in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Gluhlampen;
2. gingefüge Abweichungen der Wolkenstein-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schaden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schaden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Gerats durch cin Wolkenstein-Produkt entstandens sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schaden, verursacht durch den Verkaufer, Installateur oder dritte Personen;
4. unsachgemäß Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Gcraten, die nicht ihrer vorgesehenen Zweck entsprechend verwendet werden;
7. Schaden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschreiben bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete

Gcräte.

WOLKENSTEIN

Dezember 2016

Bescherming gegen vorst

Vaatwerk is nicht schoon.

9. Technische Gegevens

WDW14-7FI TD

Type	Vaatwasser, volledig geointegreerd
Controle	Elektronisch
Capaciteit	14 borden
Energie-efficientreikasse	A+++
Droogefficentickasse	A
Energieverbruik standard programma*	0.825 kW/h
Energieverbruik一年多**	238.00 kW/h
Waterverbruik standard programma*	10.00 l
Waterverbruik一年多***	2800 l
Geluidsemissie dB (A) re 1 pW	46 dB(A)
Vermogen	1850 W
Reinigungstemperaturen in 0C	Max 57 °C
Energieverbruik wonneer uitgeschakeld	0.35 W
Energieverbruik wonneer nicht uitgeschakeld	0.80 W
Duur standard-programma	223 minuten
Interieur	Stainless steel
Vcrwarmingsclementen	Vcrborgcn
Programmas	Intensieve / Light / Eco / Snel / Voorspoelen / Halfload. / Glass / 3in1

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten
