Produkttyp	Bi-amplifizierte Aktivbox
Marke	RCF
Modell	NX 910A
Gesamtleistung	2100 W
Tieftöner	10 Zoll, 2,5-Zoll-Schwingspule
Kompressionstreiber	1,75 Zoll
Gewicht	16,4 kg (36,1 lb)
Stromversorgung	100-120 V~ / 200-240 V~, integrierte Sicherung
Maximaler Stromverbrauch	1600 W (100-120 V~) / 3300 W (200-240 V~)
Signaleingang	Combo XLR / Klinke TRS (weiblich)
Signalausgang	XLR (männlich) (Link)
Netzstecker	IEC 3-polig
Preset-Auswahl	3 Presets: LINEAR, BOOST, STAGE
LED-Anzeigen	Preset, Signal (grün), Overload (rot)
Lautstärkeregler	Lautstärkepotentiometer
Aufhängepunkte	6x M10 (oben, Seite, Rückseite)
Gehäusematerial	Holz
Empfohlene Verwendung	Hauptbeschallung, Bühnenmonitor, Stativ- oder Subwoofermontage
Schutzfunktionen	Integrierter Limiter, Schutzschaltungen
Wartung	Mit trockenem Tuch reinigen, Gerät ausgeschaltet
Garantie	Handbuch oder Händler konsultieren

Häufig gestellte Fragen - NX 910A RCF

Wie hoch ist die Leistung des RCF NX 910A Lautsprechers?

Die Gesamtleistung beträgt 2100 W in Bi-Amping-Konfiguration.

Welche Presets sind verfügbar und wie wählt man sie aus?

Drei Presets sind verfügbar: LINEAR (Standardbetrieb), BOOST (Bassbetonung bei geringer Lautstärke) und STAGE (Bühnenmonitor). Drücken Sie den Wählschalter, um das Preset zu ändern; die LEDs zeigen das aktive Preset an.

Wie schließe ich den NX 910A Lautsprecher an?

Verwenden Sie das mitgelieferte Netzkabel (oder ein geeignetes POWERCON-Kabel). Schließen Sie die Audioquelle über den Combo XLR/Klinke-Eingang an. Der XLR-Ausgang ermöglicht das Verketten mehrerer Lautsprecher. Stellen Sie sicher, dass die Lautstärke vor dem Einschalten auf Minimum steht.

Was tun, wenn die OVERLOAD-LED leuchtet?

Die OVERLOAD-LED zeigt eine Übersteuerung des Eingangssignals an. Wenn sie gelegentlich blinkt, ist das nicht schlimm. Wenn sie dauerhaft leuchtet, reduzieren Sie den Pegel der Quelle oder des Mischpults. Der Lautsprecher verfügt über einen integrierten Limiter, um Verzerrungen zu vermeiden.

Der Lautsprecher schaltet sich nicht ein, was überprüfen?

Überprüfen Sie, ob der Netzschalter auf Ein steht, ob das Netzkabel an einer aktiven Steckdose angeschlossen ist und ob die Sicherung intakt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes RCF-Service-Center.

Kann ich den NX 910A Lautsprecher aufhängen?

Ja, der Lautsprecher verfügt über 6 M10-Aufhängepunkte (oben, Seite, Rückseite). Verwenden Sie ausschließlich diese Punkte, niemals die Griffe. Für die Wandmontage verwenden Sie das entsprechende H-BR-Zubehör. Die Installation muss von einer qualifizierten Fachkraft durchgeführt werden.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Öffnen Sie das Gerät niemals (Stromschlaggefahr). Schützen Sie das Netzkabel. Setzen Sie den Lautsprecher nicht Regen oder Feuchtigkeit aus. Verwenden Sie nur abgeschirmte Kabel für die Signale. Tragen Sie bei hohen Schallpegeln Gehörschutz.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes Tuch zur Reinigung der Außenflächen. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel. Reinigen Sie das Gerät nur im ausgeschalteten und vom Netz getrennten Zustand.

Welche Zubehörteile sind mit dem NX 910A kompatibel?

Der Lautsprecher kann auf einem Standard-Lautsprecherstativ, einer Subwoofer-Kopplungsstange (überprüfen Sie die zulässigen Konfigurationen) oder mit dem H-BR-Wandhalter (Art.-Nr. 13360445) montiert werden.

Wie entsorge ich den Lautsprecher am Ende seiner Lebensdauer?

Entsorgen Sie den Lautsprecher nicht im Hausmüll. Gemäß der WEEE-Richtlinie (2012/19/EU) geben Sie ihn an einer zugelassenen Sammelstelle für Elektro- und Elektronik-Altgeräte ab.

BEDIENUNGSANLEITUNG NX 910A RCF

1 SICHERHEITSHINWEISE UND ALLGEMEINE INFOS 28
2 BESCHREIBUNG 30
3 FUNKTIONEN / BEDIENELEMENTE RÜCKSEITE 31
4 ANSCHLUBE 32
5 INSTALLATION 33
6 PROBLEMLOSUNGEN 34

ESPANOL

1 MEDIDAS DE SEGURIDAD E INFORMACION GENERAL 36
2 DESCRIPCION 38
3 PANEL TRASERO Y CONTROLES 39
4 CONEXION 40
5 INSTALLACION 41
6 RESOLUCION DE PROBLEMAS 43

Die in diesen Dokument verwendeten Symbole weisen auf wichtige Betriebsanweisungen und Warnhinweise hin, die unbedingt beachtet werden müssen.

	ACHTUNG	Wichtiger Betriebshinweis: erklär Gefahren, die das Produkt beschädigen konnen, einschließlich Datenverlust.
	WARNUNG	Wichtige Hinweise zum Umgang mit gefährlichen Spannungen und der möglichen Gefahr von Stromschlag, Verletzungen oder Tod.
	WICHTIGE HINWEISE	Hilfreiche und relevante Informationen zum Thema
	STATIVE UND TRANSPORT	Informationen über den Einsatz von Stativen, Trolleys und transportwagen. Erinnert daran, sich mit äußerster Vorsicht zu bewegen und niemals zu kippen.
	ENTSORGUNG	Dieses Symbol zeigt an, dass diesen Produkt gemäß der WEEE-Richtlinie nicht über den Hausmüll entsorgt werden davon..

WICHTIGHINWEISE

These Anleitung enthalt wichtige Informationen über den korrekten und sicheren Gebrauch des Geräts. Bevor Sie das Produkt anschließen und verwenden, lessen Sie bereits diese Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Die Anleitung ist als integraler Bestandteil these Products zu betrachten und muss ihm bei einem Besitzerwechsel als Referenz für die korrekte Installation und Verwendung sowie für die Sicherheitsvorkhrungen beiliegen. RCF S.p.A. übernimmt keine Verantwortung für eine fehlerhafte Installation und / oder Verwendung dieser Produkte.

SICHERHEITSHINWEISE

1. Alle Vorsichtsmaßnahmen, insbesondere die Sicherheitshinweise, müssen mit besonderer Aufmerksamkeit gelesen werden, da sie wichtige Informationen enthalten.

2. STROMVERSORGUNG

a. TDie Netzspannung ist so hoch, dass die Gefahr eines Stromschlags besteht; installieren und schlieBen Sie diesen Produkt an, bevor Sie es einstecken.
b. Vergewisern Sie sich vor dem Einsatz, dass alle Anschlüsse korrekt ausgeführrt sind und die Spannung Ihres Stromnetzes mit der auf dem Typenschild des Gerats angegebenen Spannung übereinstimmt; falls nicht, wenden Sie sichitte an ihren RCF-Handler.
c. Die metallischen Teile des Geräts sind über das Netzkabel geerdet. Ein Gerät der Bauart KLASSE I muss an eine Steckdose mit Schutzerdingsanschluss angeschlossen werden.
d. Schützen Sie das Netzkabel vor Beschädigungen; stellen Sie sicher, dass es so verlegt ist, dass es nicht betreten oder von Gegenständen gequetscht werden kann.
e. Um das Risiko eines elektrischen Schlags zu vermeiden, offen Sie diese Produkt niemals: Es befinden sich keine Teile im Inneren, auf die der Benutzer zugreifen muss.
f. Achtung: Falls das Produkt vom Hersteller nur mit POWERCON-Steckern und ohne Netzkabel gefeliefert wird, müssen gemeinsam mit den POWERCON-Steckern des Typs NAC3FCA (Stromeingang) und NAC3FCB (Stromausgang) die folgenden Netzkabel verwendet werden, die der nationalen Norm entsprechen:

• EU: Kabel Typ H05VV-F 3G 3x2,5 mm2 - Norm IEC 60227-1
  JP: Kabel Typ VCTF 3x2 mm2; 15Amp/120V~ - Norm JIS C3306

US: Kabel vom Typ SJT/SJTO 3x14 AWG; 15Amp/125V~ - Norm ANSI/UL 62

1. Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten in diesen Gerät gelangen, da dies einen Kurzschluss verursachen kann. Dieses Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden. Es)dürfen keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf这点 Gerät gestellt werden. Auf这点 Gerät dürfen keine offenen Feuerquellen (wie z. B. brennende Kerzen) gestellt werden.
2. Versuchen Sie niemals, Eintriffe, Änderungen oder Reparaturen vorzunehmen,

die nicht ausdrücklich in dieser Anleitung beschrieben sind.

Wenden Sie sich an ihren autorisierten Kundendienst oder an qualifiziertes Personal, wenn einer der folgenden Fälle eintritt:

• Das Gerät Funktioniert nicht (oder in anomaler Weise).
• Das Netzkabel wurde beschädigt.
• Gegenstände oder Flüssigkeiten sind in das Gerät eingedrungen.

• Das Produkt wurde einem starken Stoß ausgesetzt.

• Wenn das Produkt über einen längeren Zeitraum nicht verwendet wird, ziehen Sie das Netzkabel ab.

• Wenn these Produkt anfängt, seltsame Gerüche oder Rauch abzugeben, schalten Sie essofar aus undziehen Sie das Netzkabel ab.

• SchlieBen Sie theses Produkt nicht an nicht vorgesehene Geräte oder Zubehörteile an.

Verwenden Sie für eine hängende Installation nur die damit vorgesehenen Verankerungspunkte und versuchen Sie nicht,这点 Product mit Hilfe von ungeeigneten oder nicht für diesen Zweck vorgesehenen Elementen aufzahgenden. Überprüfen Sie auch die Eignung der Auflagelfläche, an der das Produkt verankert wird (Wand, Decke, Struktur usw.), sowie die zur Befestigung verwendeten Komponenten (Schraubanker, Schrauben, Dübel, nicht von RCF geleiferte Halterungen usw.), die die Sicherheit des Systems / der Installation auf Dauer gewährleisten müssen, auch unter Berücksichtigung der vom Produkt abgegebenen Vibrationen.

Um die Gefahr herabfallender Geräte zu vermeiden, dürfen nicht mehrere Geräte这点es Produkts gestapelt werden, es sei dann, diese Möglichkeit ist im Benutzerhandbuch angegeben.

1. RCF S.p.A. empfeihlt dringend,这点es Produkt nur von professionellen qualifizierten Installauren (oder spezialisierten Firmen) installieren zu halten, die eine korrekte Installation gewährleisten und diese gemäß den geltenden Vorschriften zertifizieren können.

Das gesamte Audiosystem muss den geltenden Normen und Vorschriften für elektrische Anlagen entsprechen.

1. Stative & Transport

Das Gerätarf nur auf den vom Hersteller empfohlenen Stativen, Rollwagen und ggf. Trolleys verwendet werden. Das Gerät / das Stativ / der Wagen / die Karre müssen mit äuBerster Vorsicht bewegt werden. Plötzliches Anhalten, übermöige Schubkraft und unebene Böden konnen zum Umkippen führen. Niemals kippen.

1. Bei der Installation eines professionellen Audiosystems sind zahlreiche mechanische und elektrische Faktoren zu berücksichtigten (zusätzlich zu den rein akustischen Faktoren, wie Schaldruck, Abstrahlwinkel, Frequenzgang usw.).

2. Gehorverlust

Die Exposition gegenüber hohen Schallpegeln kann zu dauerhaftem Hörverlust führen. Der Schalldruckpegel, der zu Hörverlust führt, ist von Person zu Person unterscheidlich und hangt von der Dauer der Exposition ab. Um eine potenziell gefährliche Exposition gegenüber hohen Schalldruckpegeln zu vermeiden, sollte jeder, der diesen Pegeln ausgesetzt ist, angemessene Schutzvorrichtungen verwenden. Bei der Verwendung eines Lautspechers, der hohe Schallpegel erzeugen kann, ist es davon notwendig, Ohrstöpsel oder schützende Ohrhörer zu tragen. Den maximalen Schalldruckpegel entnehmer Sieitte den technischen Daten im Handbuch.

VORSICHTSMASSNAHMEN FÜR DEN BETRIEB

• Stellen Sie diesen Produkt weit entfern von Wärmequellen auf und sorgen Sie immer für eine ausreichende Luftzirkulation um das Produkt.
• Überlasten Sie das Produkt nicht über einen längeren Zeitraum.
• • Üben Sie keine Gewalt auf die Bedienelemente (Tasten, Knöpfe usw.) aus.
• • Verwenden Sie keine Lösungsmittel, Alkohol, Benzol oder andere flüchtige Substanzen zur Reinigung der äußerten Teile these Products

WICTIGER HINWEIS

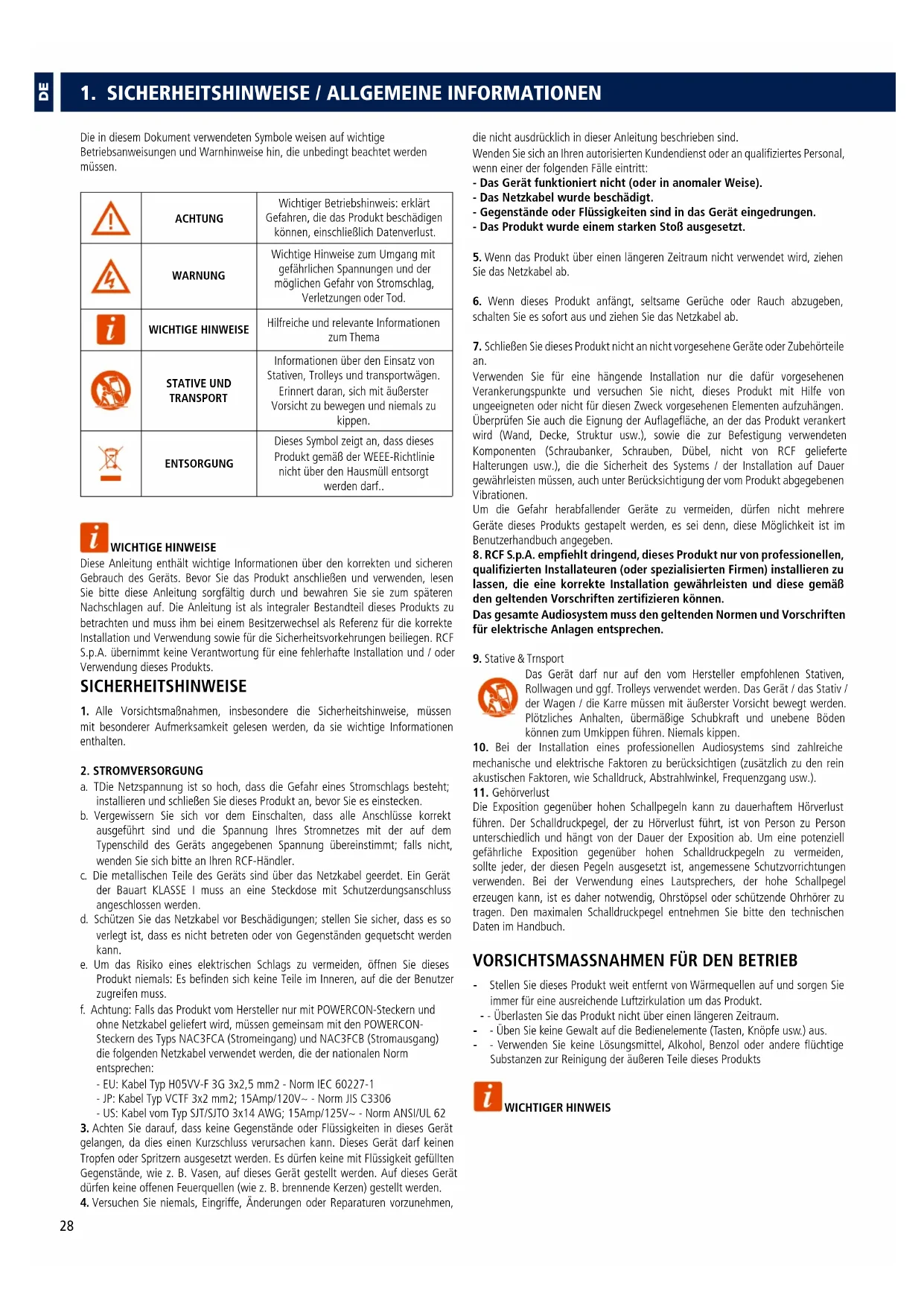

1. SICHERHEITSHINWEISE / ALLGEMEINE INFORMATIONEN

TUm das Aufreten von Störungen auf Signalkabeln zu vermeiden, verwenden Sie nur geschirmte Kabel und legen Sie diese nicht in der Höhe von:

• Geräten, die elektromagnetische Felder mit hoher Intensität erzeugen
• Stromleitungen
• Lautsprecherkabel

WARNING! ACHTUNG! TUm die Gefahr eines Brandes

oder elektrischen Schlages zu vermeiden, setzen Sie diese Produkt niemals Regen oder Feuchtigkeit aus..

WARNING! Um einen elektrischen Schlag zu vermeiden, schlieben

Sie das Gerät nicht an das Stromnetz an, wenn das Gitter entfernt ist.

1. WARNING! Um das Risiko eines elektrischen Schlags zu verringern,

zerlegen Sie diesen Produkt nicht, wenn Sie nicht qualifiziert sind. Überlassen Sie die Wartung qualifiziertem Servicepersonal.

KORREKTE ENTSORGUNG DES PRODUKTES

Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling von Elektro- und Elektronik-Altgeräten (EEE) abgegeben werden. Unsachgemäß

Umgang mit dieser Art von Abfall kann möglicherweise negativekungen auf

auf die Umwelt und die menschliche Gesundheit haben. Gleichzeitigträgt ihre Mitarbeit bei der der korrekten Entsorgung these Produkte zur effektiven Nutzung der natürlichen Ressourcen bei.

Für weitere Informationen darüber, wo Sie ihre Altgeräte zum Recycling abgeben konnen, wenden Sie sichitte an ihre ortliche Stadtverwaltung, Abfallbehörde oder ihren Hausmullentsorgungsdienst.

PFLEGE UND WARTUNG

Um eine lange Lebensdauer zu gewährleisten, sollte diese Produkte unter Beachtung der folgenden Ratschlage verwendet werden:

• Wenn das Produkt im Freien aufgestellt werden soll, stellen Sie sicher, dass es unter einer Abdeckung stehen und vor Regen und Feuchtigkeit geschützt ist.
• Wenn das Produkt in einer kalten Umgebung verwendet werden soll, wärmen Sie die Schwingspulen langsam auf, indem Sie etwa 15 Minuten lang ein Signal mit niedrigem Pegel abspielen, bevor Sie Signale mit hoher Leistung senden.
• Reinigen Sie die Außenflächen des Laufsprechers immer mit einem trockenen Tuch, undzarw immer bei ausgeschalteten Gerät.

ACHTUNG: Verwenden Sie keine Reinigungsmittel oder

Scheuermittel, um eine Beschädigung der Außenflächen zu vermeiden.

WARNING! ACHTUNG! Verwenden Sie keine Reinigungs

mittel oder Scheuermittel, um eine Beschädigung der Außenflächen zu vermeiden.

RCF S.p.A. besteht sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen, um Fehler und / oder Auslassungen zu korrigieren.

Beachten Sie immer die neueste Version des Handbuchsauf www.rcf.it.

DIE NX 9 SERIE

Die NX 9-Serie wurde entwickelt, um Solomusikern, Bands und DJs eine bemerkenswerte Audioleistung und tourtaglichkeit zu bielen. Das neue elektrakustische Bi-Amping-Design mit 2100 W sorgt für beeindruckende Schalldruckpegel, auch im Open-Air-Einsatz und bei großen Entfernungen, in unschlagbarer Qualität. Die Kombination aus speziell entwickelten Schallwandlern,ortschnittlichem DSP-Processing und einem Waveguide mit konstanter Richtwirkung sorgt für eine kohärente Abdeckung des Hörbereichs mit hervorragendem, verzerrungsfreiem Klang und der von RCF bestehtenzukigkeit. Durch die Kombination der RCF-eigenen FiRPHASE- und Bass Motion Control-Algorthmen, die perfekt auf jeder Modell abgestimmt sind, erlebt das Publikum absolute Klarheit bei der Stimmwiedergabe und tiefe, kraftvolle Basse. Das robuste Vollholz-Gehäuse ist nicht zu transportieren und lasst sich mit Hilfe der zahlreichen Aufhängepunkte sichere auf einem Stativ, an der Wand oder an einer Traverse montieren.

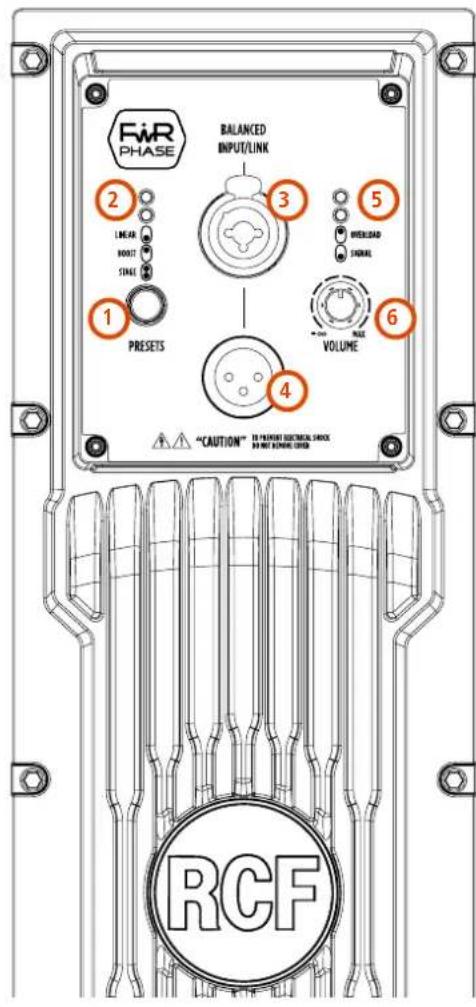

1 PRESETS SELECTOR Mit diesen Wahlschalter konnen Sie 3 verschiedene

Voreinstellungen auswahlen. Durch Drücken des Währers zeigen die PRESET-LEDs an, welches Preset gewählt ist.

LINEAR LINEAR - diese Voreinstellung wird für alle normalen Anwendungen des Laufsprechers empfohlen.
BOOST - diese Voreinstellung erzeugt eine Klanganpassung (Loudness), die für Anwendungen mit Hintergrundmusik empfohlen wird, wenn das System mit einem niedrigen Pegel spielt.
STAGE STAGE - diese Voreinstellung wird empfohlen, wenn der Laufsprecher als Bühnenmonitor verwendet wird.
2 PRESET LEDs These LEDs zeigen das ausgewählte Preset an.
3 FEMALE XLR/JACK COMBO INPUT Dieser symmetrische Eingang nimmt einen Standard-Klinke- oder XLR-Stecker auf.
MALE XLR SIGNAL OUTPUT Dieser XLR-Ausgangsanschluss bietet eine Durchscheitung für den Anschluss weiterer Laufsprecher
OVERLOAD/SIGNAL LEDs

Die SIGNAL-LED leuchtet grun, wenn am Haupt-COMBO-Eingang ein Signal anliegt.
OVERLOAD zeigt eine Überlastung des Eingangssignals an. Es ist in Ordnung, wenn die OVERLOAD-LED gelegentlich blinkt. Wenn die LED*häufig blinkt oder ständig leuchtet, drehen Sie den Signalpegel herunter, um einen verzerrten Klang zu vermeiden. Der eingebaute Veränderer verfügbar über eine eingebaute Begrenzerschaltung, um ein Clipping des Eingangs oder eine Übersteuerung der Schallwandler zu verhindern.
6 VOLUME CONTROL Stellt die Master-Lautstärke ein.

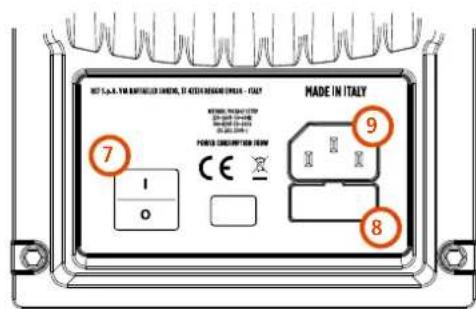

7 POWER MAINS SWITCH Der Netzschalter schaltet die Stromversorgung ein und aus.
8 NETZSCHALTER Der Netzschalter schaltet die Stromversorgung ein und aus.
9 SICHERUNGSHALTER Netzsicherungsgehäuse.
10 POWERCON INPUT SOCKET Stromanschluss IP-Rated PowerCON TRUE1 TOP (nur NX 945-A).
11 POWERCON OUTPUT SOCKET zum Anschluss eines weiteren Lautspechers mit

Powercon Anschluss (nur NX 932-A und NX 945-A). Power link: 100-120V~ max 1600W | 200-240V~MAX 3300W

WAI

von qualifiziertem und erfahrenem Personal vorgenommen werden, das über das technische Know-how verfügt oder ausreichend spezifische Anweisungen hat (um sicherzustellen, dass die Anschlüsse korrekt ausgeführrt werden), um jegliche Gefahr zu vermeiden.

Schlieben Sie Laufsprecher nicht bei eingeschalteten Veränder an, um die Gefahr eines elektrischen Schlages zu vermeiden.

Überprüfen Sie vor dem Einsatz der Anlage alle Anschlüsse und stellen Sie safer, dass es keine versehentlichen Kurzschlüsse gibt.

Die gesamte Beschallungsanlage muss in Übereinstimmung mit den geltenden örtlichen Gesetzen und Vorschriften für elektrische Anlagen konzipiert und installiert werden.

4. ANSCHLUSSE

Die Anschlusse mssen nach den von der AES (Audio Engineering Society) festgelegten Standards verdrahtet werden

TS-BUCHSENANSCHLUSS Unsymmetrische Mono-Verkabelung

TRS-BUCHSENANSCHLUSS Symmetrische Mono-Verkabelung

SLEEVE = GROUND (SHIELD)

TIP = HOT (+)

RING = COLD (-)

VOR DEM ANSCHLIESSEN DES LAUTSPRECHERS

Auf der Rückseite finden Sie alle Bedienelemente, Signal- und Stromanschlüsse. Überprüfen Sie zunachst das auf der Rückseite angebrachte Spannungsschild (115 Volt oder 230 Volt). Das Etikett zeigt die richtige Spannung an. Wenn Sie eine falsche Spannung auf dem Etikett lessen oder das Etikett gar nicht finden konnen, rufen Sieitte Ihren Handler oder eine autorisierte RCF-SERVICE-ZENTRALE an, bevor Sie den Laufsprecher anschlieBen. These Überprüfung vermeidet Schaden. Falls sie die Spannung aendern mssen, wenden Sie sichitte an Ihren Handler oder eine autorisierte RCF-Kundendienstelle. Dieser Vorgang erfordert den Austausch der Sicherung und ist einer RCF-KUNDENDIENSTSTELLE vorbehalten..

VOR DEM EINSCHALTEN DES LAUTSPRECHERS

Sie konnen nun das Stromkabel und das Signalkabel anschließen. Vergewissem Sie sich vor dem Einschalten des Lautspechers, dass der Lautstärkeregler auf dem Mindestpegel liegt (auch am Mischpultausgang). Es ist wichtig, dass der Mixer bereits eingeschaltet ist, bevor Sie den Lautspecher einschalten. Dadurch werden Schäden am Lautspeicher und laute "StöBe" durch das Einschalten von Teilen der Audiokette vermieden. Es ist eine gute Praxis, die Lautspecher immer als letztes einschalten und sie sofort nach der Benutzung wieder auszuschalten. Sie konnen nun den Lautspecher einschalten und den Lautstärkeregler auf einen angemessenen Pegel einstellen

SCHUTZSCHALTUNGEN

Die Lautsprecher der Serie NX 9 sind mit einem kompletten System von Schutzschaltungen ausgestattet. Die Schaltungen wirken sehr sanft auf das Audiosignal ein um den Pegel zu kontrollieren und die Verzerrung auf einem akzeptablen Niveau zu halten.

SPANNUNGSEINSTELLUNG (DEM RCF-SERVICEZENTRUM VORBEHALTEN)

200-240 V, 50 Hz

100-120 V, 60 Hz

(SICHERUNGSWERT T6.3 A L 250 V)

BODEN KONFIGURATIONEN

Mit den NX 9-Lautsprechern sind verschiedene Konfigurationen möglich; sie können auf dem Boden oder auf einer Bühne als Haupt-PA aufgestellt oder als Bühnenmonitore verwendet werden; sie können auch auf einem Lautsprecherstativ oder über einem Subwoofer montiert werden.

STEHEND AUF DEM BODEN ODER BÜHNE

BUHNEN-MONITOR

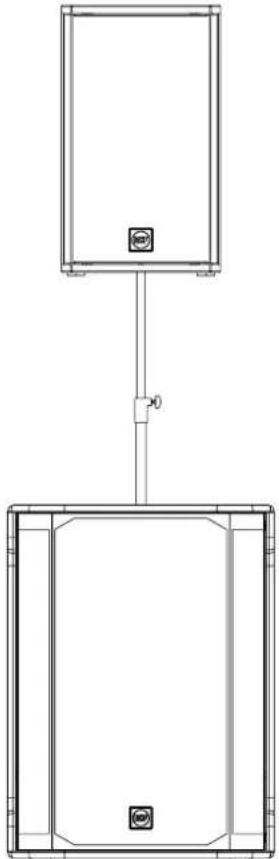

STATIV SUBWOOFER

(DISTANZSTANGE)

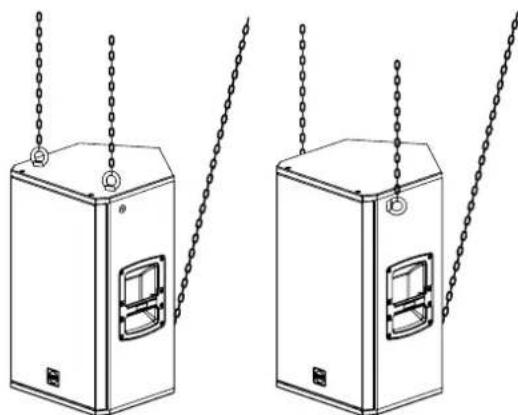

Die Lautspricher der Serie NX 9 konnen an den 6× M10-Aufhängepunktten auf der Oberseite, an der Seite und an der Rückseite der Lautspricher aufgehigt werden oder mit dem spezifischen Zubehor.

Beispiele für richtiges Aufhängen

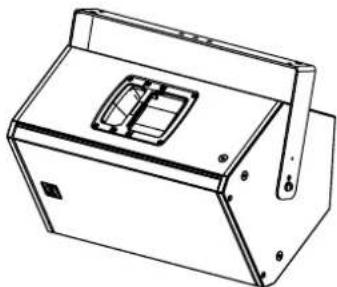

Wandmontage mit H-BR
ERFORDERLICHES ZUBEHÖR

Fur NX 912 / NX 932:

H-BR 2X COMPACT M 12 (13360445)

WARNING! ACHTUNG! Hängen Sie die Lautsprecher niemals an ihren Griffen auf. Die Griffe sind für den nicht für das Aufhängen vorgesehen.

WARNING! CAUTION! Die oberen und unteren mittleren Löscher dieren NICHT zum Aufhängen des Produkts; nur enden.

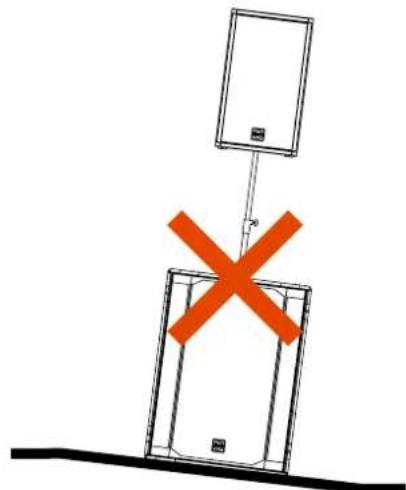

WARNING! ACHTUNG! Wenn Sie diesen Produkt auf einem Stativ oder über einem Subwoofer verwenden, prüfen Sieitte vor der Installation des Systems die zulässigen Konfigurationen und die Angaben zum Zubehör website, um Gefahren und Schäden für Menschen, Tiere und Gegenstände zu vermeiden. Stellen Sie in jedem Fall als Stativ oder der Subwoofer, auf dem der Lautsprecher steht, auf einem waagerechten Boden und ohne Neigung

WARNING! ACHTUNG! Die Verwendung dieser Laufsprecher mit Stativ- oder Distanzstange darf nur von und erfahrernem Personal durchgefuhrt werden, das entsprechend für professionelle Systeminstallationen in jeder Fall liegt es in der Verantwortung des Anwenders, die Sicherheit des Systems zu gewährleisten und oder Beschädigung von Menschen, Tieren und Gegenständen zu vermeiden.

6. PROBLEMLOSUNGEN

DER LAUTSPRECHER SCHALTET SICH NICTEIN

Vergewisern Sie sich, dass der Lautsprecher eingeschaltet und an eine Funktionierende Steckdose (AC) angeschlossen ist.

DER LAUTSPRECHER IST AN EINE STECKDOSE ANGESCHLOSSEN, LÄSST SICH ABER NICT EINSCHALTEN

Vergewissern Sie sich, dass das Netzkabel intakt und richtig angeschlossen ist.

DER LAUTSPRECHER IST EINGESCHALTET, GIBT ABER KEINEN TON AB

Prüfen Sie, ob die Signalquelle richtig eingestellt ist und die Signalkabel nicht beschädigt sind.

DER TON VERZERRT IST UND DIE ÜBERLAST-LED BLINKT HÄUFIG

Drehen Sie den Ausgangspiegel des Mischers herunter.

DER TON IST SEHR LEISE UND ZISCHEND

Der Ausgangspegel des Mischers ist möglicherweise zu niedrig.

DER TON ZISCHT AUCH BEI RICHTIGER VERSTÄRKUNG UND LAUTSTARKE

Die Quelle sendet möglichwerweise ein minderwertiges oder verrauchtes Signal

BRUMM-ODER SUMMGERÄUSCHE

Überprüfen Sie die AC-Erdung und alle Geräte, die an das Mischpult angeschlossen sind, einschließlich Kabel und Stecker
