BEDIENUNGSANLEITUNG incpiria 530 EHEIM

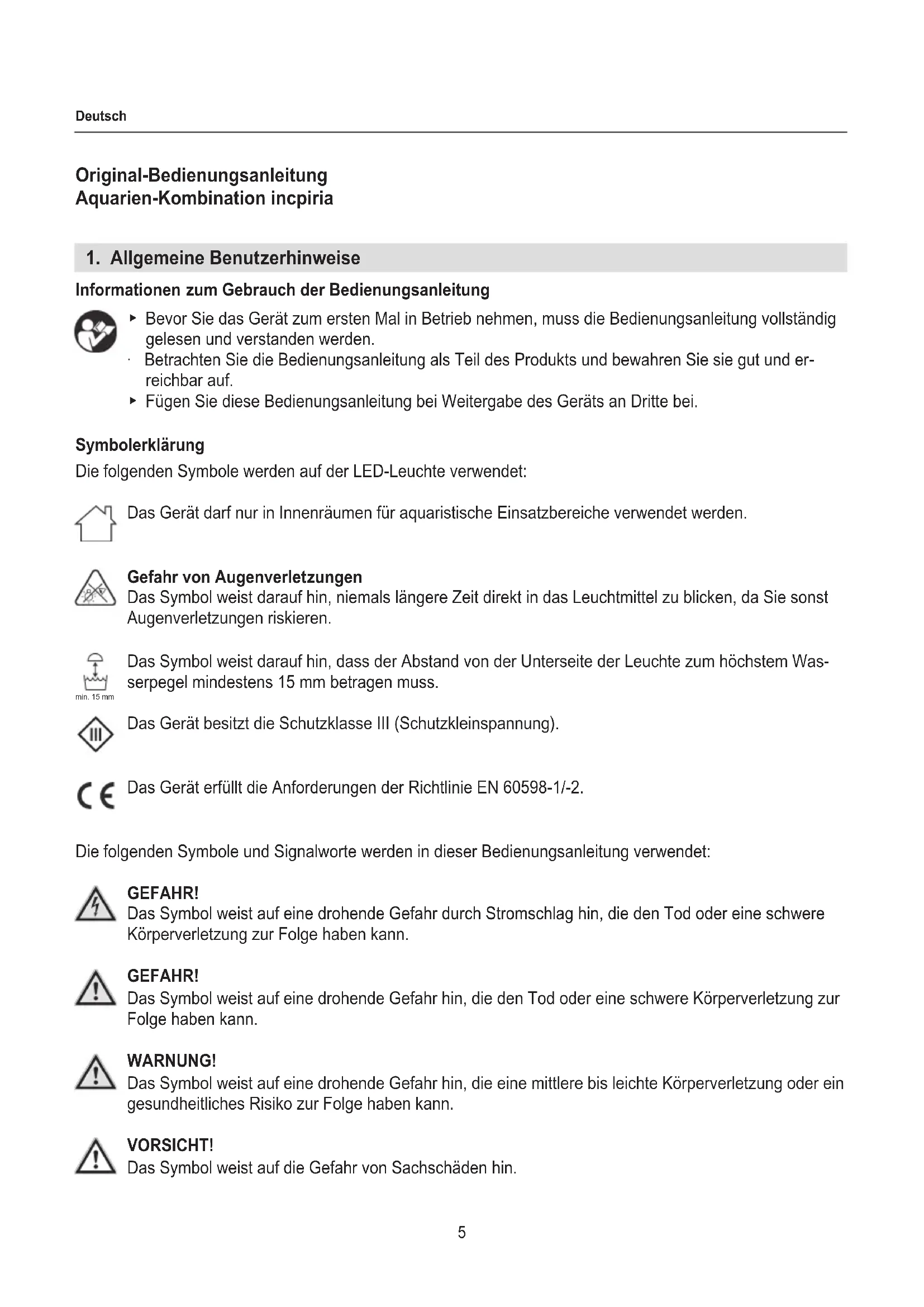

Deutsch Original-Bedienungsanleitung Aquarien-Kombination incpiria

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung ▶ Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden. ‧ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und er

reichbar auf. ▶ Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei. Symbolerklärung Die folgenden Symbole werden auf der LED-Leuchte verwendet: Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden. Gefahr von Augenverletzungen Das Symbol weist darauf hin, niemals längere Zeit direkt in das Leuchtmittel zu blicken, da Sie sonst Augenverletzungen riskieren. Das Symbol weist darauf hin, dass der Abstand von der Unterseite der Leuchte zum höchstem Was- serpegel mindestens 15 mm betragen muss. Das Gerät besitzt die Schutzklasse III (Schutzkleinspannung). Das Gerät erfüllt die Anforderungen der Richtlinie EN 60598-1/-2. Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet: GEFAHR! Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann. GEFAHR! Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann. WARNUNG! Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann. VORSICHT! Das Symbol weist auf die Gefahr von Sachschäden hin. min. 15 mm6 Deutsch Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention: Verweis auf eine Abbildung, hier Verweis auf Abbildung A Sie werden zu einer Handlung aufgefordert.

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden: ‧ für aquaristische Zwecke ‧ mit Süßwasser ‧ in Innenräumen ‧ unter Verwendung von Anbauteilen, die vom Hersteller empfohlen sind ‧ unter Einhaltung der technischen Daten Für das Gerät gelten folgende Einschränkungen: ‧ nicht für gewerbliche oder industrielle Zwecke verwenden ‧ nicht für Salzwasser geeignet

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entspre- chend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden. Für Ihre Sicherheit ‧ Die Geräteverpackung nicht in die Hände von Kindern gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). ‧ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstan

den haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt. ⌦A7 Deutsch ‧ Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustel- len, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschä- digt sind. ‧ Blicken Sie niemals längere Zeit direkt in das Leuchtmittel da Sie sonst Augenverletzungen riskieren. ‧ Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden. ‧ Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind. ‧ Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät. ‧ Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. Bei Fra- gen und Problemen wenden Sie sich an eine Elektrofachkraft. ‧ Trennen Sie sofort alle Geräte im Aquarium vom Stromnetz bei einer Leckage bzw. wenn die Fehlerstrom-Schutzeinrichtung auslöst. ‧ Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten. ‧ Beachten Sie die Bedienungsanleitungen der mitgelieferten LED-Leuchten, des Zulaufs und der Schrankbeleuchtung, insbesondere die Kapitel Sicherheit, Inbetriebnahme, Bedienung und Wartung! ‧ Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es emp󰘰ehlt sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt. ‧ Die elektrischen Daten der LED-Leuchte müssen mit den Daten des Stromnetzes übereinstimmen. Sie 󰘰nden diese Daten auf dem Typen

schild, der Verpackung oder in dieser Anleitung. ‧ Der Abstand von der Unterseite der Leuchte zum höchstem Wasser- pegel muss mindestens 15 mm betragen.8 Deutsch

Auspacken Nehmen Sie alle Komponenten vorsichtig aus der Verpackung und versichern Sie sich, dass nichts fehlt oder beschädigt ist. Vorsicht! Bruchgefahr der Bodenscheibe des Aquariums. Das Aquarium darf nicht auf den Anschlüssen

abgestellt werden (⌦B). ▶ Belassen Sie das Aquarium auf den Transportleisten.

Standort ‧ Achten Sie auf keine direkte Sonneneinstrahlung, nicht zu viel Tageslicht! ‧ Halten Sie das Aquarium von Wärmequellen fern. ‧ Halten Sie das Aquarium von elektrischen Ausrüstungen fern. ‧ Achten Sie auf einen Netzanschluss in der Nähe. VORSICHT! Sachschäden. ▶ Achten Sie auf einen waagerechten und tragfähigen Untergrund. ▶ Beachten Sie die auftretende Fußbodenbelastung durch das Gesamtgewicht. Unterschrank aufstellen und ausrichten (⌦A)

1. Stellen Sie den Unterschrank an die gewünschte Position.

2. Richten Sie den Unterschrank mit einer Wasserwaage genau waagerecht aus.

Zur waagerechten Ausrichtung können Sie einen Standfuß unterlegen. Achten Sie dabei darauf, dass der Standfuß voll󰘱ächig au󰘱iegt. Aquarium aufsetzen (⌦C) Gefahr! Personen- bzw. Sachschäden. Das Aquarium darf nicht in gefülltem Zustand transportiert oder getragen werden. Vorsicht! Sachschäden. Es dürfen keine Fremdkörper, Matten oder Unterlagen zwischen Aquarium und Unterschrank liegen. ▶ Reinigen Sie gründlich die Oberseite des Unterschranks und die Unterseite des Aquariumbodens. ▶ Entfernen Sie jegliche Fremdkörper, Matten oder Unterlagen.

1. Platzieren Sie das leere Aquarium auf dem Unterschrank. Achten Sie dabei darauf, dass die An

schlüsse im Ausschnitt der Oberseite des Unterschranks liegen. Türen justieren/demontieren ‧ Sie können die Türen nachjustieren (⌦D). ‧ Sie können die Türen durch die Schnellspannfunktion schnell demontieren/montieren (⌦E).9 Deutsch

Abläufe installieren (⌦F) ‧ Der Ablauf ist ab Werk montiert. ‧ Die Typen 230, 330 und 430 besitzen einen Ablauf. Der Typ 530 besitzt zwei Abläufe. ‧ Tipp: Installieren Sie zwischen Ablaufrohr und Filter einen EHEIM Doppelhahn zur Vereinfachung der Wartungsarbeiten.

1. Kontrollieren Sie, ob der Ablauf bzw. die Abläufe

2. Platzieren Sie den Filter im Unterschrank.

3. Montieren Sie den Schlauch Ihres Filters auf den Ablaufstutzen. Beachten Sie hierzu die Bedie

nungsanleitung Ihres Filters. Zulauf installieren (⌦G)

1. Führen Sie den Zulaufschlauch durch das Loch im Aquarienboden und durch den

2. Montieren Sie den Zulauf. Beachten Sie hierzu die Bedienungsanleitung InstallationsSet.

Aquarienbeleuchtung installieren (⌦H)

1. Mit den stufenlos verstellbaren Ausziehbügeln können Sie die LED-Leuchte

an die Breite Ihres Aquariums anpassen. Ziehen Sie dazu die Ausziehbügel in gewünschter Länge aus dem Leuchten-Gehäuse.

2. Setzen Sie die LED-Leuchte in die Pro󰘰le

an den Stirnseiten des Aquariums. Achten Sie dabei auf einen sicheren Sitz der LED-Leuchte

3. Legen Sie das Netzkabel der LED-Leuchte in das Pro󰘰l.

4. Führen Sie das Kabel durch den Versorgungsschacht in den Unterschrank.

5. Stecken Sie den Anschlussstecker der LED-Leuchte in die Anschlussbuchse des EHEIM Netzteiles.

Für Wartungsarbeiten kann die LED-Leuchte im Pro󰘰l verschoben werden. Schrankbeleuchtung installieren

1. Stecken Sie den Anschlussstecker der Schrankbeleuchtung in das entsprechende Netzteil. Beach

ten Sie hierzu die Betriebsanleitung der Schrankbeleuchtung.

2. Stecken Sie den Netzstecker des Netzteils in die Netzsteckdose.

Aquarium befüllen (⌦I) VORSICHT! Sachbeschädigung. ▶ Verwenden Sie zur Reinigung keine harten Gegenstände oder Reinigungsmittel.

1. Reinigen Sie das Aquarium vor dem Befüllen gründlich mit warmem Wasser und einem weichen,

2. Dekorieren Sie das Aquarium mit Kies, Steinen und P󰘱anzen etc..10

Deutsch GEFAHR! Stromschlag durch eintretendes Wasser! Die LED-Leuchte ist nur bei zeitweiligem Untertauchen gegen eindringendes Wasser geschützt! ▶ Der Abstand von der Unterseite der Leuchte

zum höchstem Wasserpegel muss mindestens 15 mm betragen.

3. Befüllen Sie das Aquarium mit Wasser bis maximal 85 mm unterhalb der Oberkante

LED-Leuchte ein-/ausschalten

1. Stecken Sie zum Einschalten der LED-Leuchte den Netzstecker des Netzteils in die Netzsteckdose.

2. Ziehen Sie zum Ausschalten der LED-Leuchte den Netzstecker des Netzteils.

Für eine komfortableres Ein- und Ausschalten der LED-Leuchte empfehlen wir eine Zeitschaltuhr oder zur individuellen Programmierung den EHEIM LED Controller. Abdeckung au󰄉egen (⌦J) Die Abdeckung

ist in der Breite schmaler als die Abdeckung

1. Legen Sie die Abdeckung

in die untere Gleit󰘱äche des Abdeckrahmens.

2. Legen Sie die Abdeckung

in die obere Gleit󰘱äche des Abdeckrahmens. Abdeckung ö󰓐nen/schließen VORSICHT! Sachschäden. An der Unterseite der Abdeckungen kann sich Kondenswasser bilden. ▶ Ö󰘯nen Sie die Abdeckungen nur durch seitliches verschieben oder seitliches aufklappen. ▶ Lassen Sie vor dem Abnehmen der Abdeckungen das Kondenswasser ins Auquarium tropfen. Schrankbeleuchtung ein-/ausschalten

1. Schalten Sie die Schrankbeleuchtung mit der Fernbedienung ein bzw. aus. Beachten Sie hierzu die

Bedienungsanleitung der Schrankbeleuchtung.

GEFAHR! Stromschlag! ▶ Trennen Sie grundsätzlich vor Wartungsarbeiten alle Geräte vom Stromnetz. VORSICHT! Sachbeschädigung. ▶ Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel. ▶ Die Gerätekomponenten sind nicht spülmaschinenbeständig! Reinigen Sie das Gerät bzw. Geräte

teile nicht in der Spülmaschine. In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des Geräts.

1. Entfernen Sie regelmäßig Kalkablagerungen am Möbel, auf dem Glas und der LED-Leuchte mit

einem weichen, feuchten Tuch.

2. Reinigen Sie regelmäßig die Gleit󰘱ächen der Abdeckungen

9. Beheben von Störungen

GEFAHR! Stromschlag! ▶ Trennen Sie grundsätzlich vor dem Beheben von Störungen alle Geräte vom Stromnetz. Die LED-Leuchte kann nicht repariert werden. Ein defektes Gerät muss komplett ersetzt werden. Störung Mögliche Ursache Abhilfe LED-Leuchte leuchtet nicht Netzstecker des Netzteils nicht eingesteckt ▶ Stecken Sie den Netzstecker in die Netzsteckdose LED-Leuchte defekt ▶ Tauschen Sie die LED-Leuchte aus Schrankbeleuchtung leuchtet nicht Netzstecker des Netzteils nicht eingesteckt ▶ Stecken Sie den Netzstecker in die Netzsteckdose Fernbedienung der Schrank

beleuchtung reagiert nicht Batterien fehlen/leer ▶ Batterien einsetzen/tauschen Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

10. Außerbetriebnahme und Entsorgung

Lagern VORSICHT! Sachbeschädigung. ▶ Setzen Sie das Gerät nicht der Witterung oder Temperaturen unter dem Gefrierpunkt aus.

1. Reinigen Sie das Gerät

2. Lagern Sie das Gerät an einem trockenen, frostsicheren Ort.

Entsorgen Ein nicht mehr verwendbares Gerät sollte nicht als Einheit, sondern in Einzelteilen und nach Art der Materiali

en demontiert und recycelt werden. WARNUNG! Schnittverletzungen. Verletzungen der Augen durch herum󰄉iegende Glassplitter. Das Zerschlagen der Glasplatten des Aquariums und Filterbeckens kann zu Verletzungen der Augen durch herum󰘱iegenden Glassplitter und zu Schnittverletzungen führen. ▶ Zerschlagen Sie die Glasplatten des Aquariums und Filterbeckens auf keinen Fall, um sie im Haus- müll zu entsorgen. Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Das Gerät darf nicht mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertsto󰘯höfen kostenlos entgegengenommen. Die Produktverpa- ckung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.12 Deutsch

11. Technische Daten

Typ 230 330 430 530 Abmaße komplett 70 × 60 × 144 cm 100 × 60 × 144 cm 130 × 60 × 144 cm 160 × 60 × 144 cm Leergewicht ca. 105 kg ca. 146 kg ca. 198 kg ca. 236 kg Gesamtgewicht, befüllt ca. 350 kg ca. 500 kg ca. 650 kg ca. 800 kg Aquarium Wasservolumen ca. 230 l ca. 330 l ca. 430 l ca. 530 l Abmaße (L × B × H) 70 × 60 × 65 cm 100 × 60 × 65 cm 130 × 60 × 65 cm 160 × 60 × 65 cm LED-Leuchte Typ EHEIM power LED+ Sie 󰘰nden die technischen Daten der LED-Leuchte in der zugehörigen Bedienungsanleitung.

Auf Ihre Aquarienleuchte übernehmen wir 24 Monate Garantie ab Kaufdatum. Sie bezieht sich auf alle evtl. Mängel an den eingebauten Elektroteilen. Ausgenommen sind Beschädigungen durch selbst vorgenommene Eingri󰘯e. Für das Aquarienmöbel gilt eine Gewährleistung von 24 Monaten, die sich auf eventuelle werkseitige Mängel bezieht. Auf die Verklebung und Verarbeitung Ihres Aquariums übernehmen wir 36 Monate Garantie ab Kaufdatum, ausgenommen Glasschäden. Voraussetzung ist die Beachtung der genannten Aufstellhinweise. Für Fische, P󰘱anzen und Zubehörteile sowie für Schäden und Folgeschäden in der Wohnung wird auch während der Garantiezeit keine Haftung übernommen. Die Kennzeichnung unter der Bodenscheibe bitte nicht entfernen, da sonst der Garantieanspruch entfällt. Innerhalb der Garantiezeit erfolgt unsere Reparatur kostenlos. Zur Anerkennung der Garantieleistung ist die- ser Schein, zusammen mit der datierten Einkaufsquittung Ihrem Fachhändler vorzulegen.13 English Translation of the original operating manual Aquarium Combination incpiria
