BEDIENUNGSANLEITUNG M6120.0 Küppersbusch

• and installation FR NL2 Inhaltsverzeichnis Sicherheitsinformationen p. 3
• Sicherheit von Kindern und Schutzbedürftigen Personen p. 3
• Allgemeine Sicherheit p. 4
• Installation p. 6
• Reinigung und Instandhaltung p. 6
• Service und Reparatur p. 7
• Wenn Sie den Hinweisen gemäß vorgehen, dann vermeiden Sie Schäden am Gerät und sonstige gefährliche Situationen p. 8
• Die Vorteile eines Mikrowellengerätes Funktionsweise des Mikrowellengerätes p. 9

• Funktion Speicher p. 15
• Speichern p. 15
• Verwendung des Speichers p. 16
• Löschen des Speichers p. 16
• Während des Betriebs p. 16
• Unterbrechung der Funktion p. 16
• Programmende p. 16
• Welches Geschirr kann verwendet werden? p. 16
• Mikrowellenbetrieb p. 16
• Mikrowellengeschirrtest p. 17
• Grillbetrieb p. 17
• Funktion Mikrowelle + Grill p. 17
• Aluminiumschalen/Alufolie p. 17
• Deckel p. 17
• Geschirrtabelle p. 18
• Reinigung und Instandhaltung des Mikrowellengerätes p. 18
• Auβenflächen p. 18
• Garraum p. 19
• Tür, Türscharnier und Gerätvorderseite . 19 Glimmerdeckel p. 19
• Was tun bei Störungen? p. 19
• Technische Eigenschafte p. 20
• Leistungsbeschreibung p. 20
• Hinweise zum Umweltschutz p. 21
• Installationsanleitung p. 21

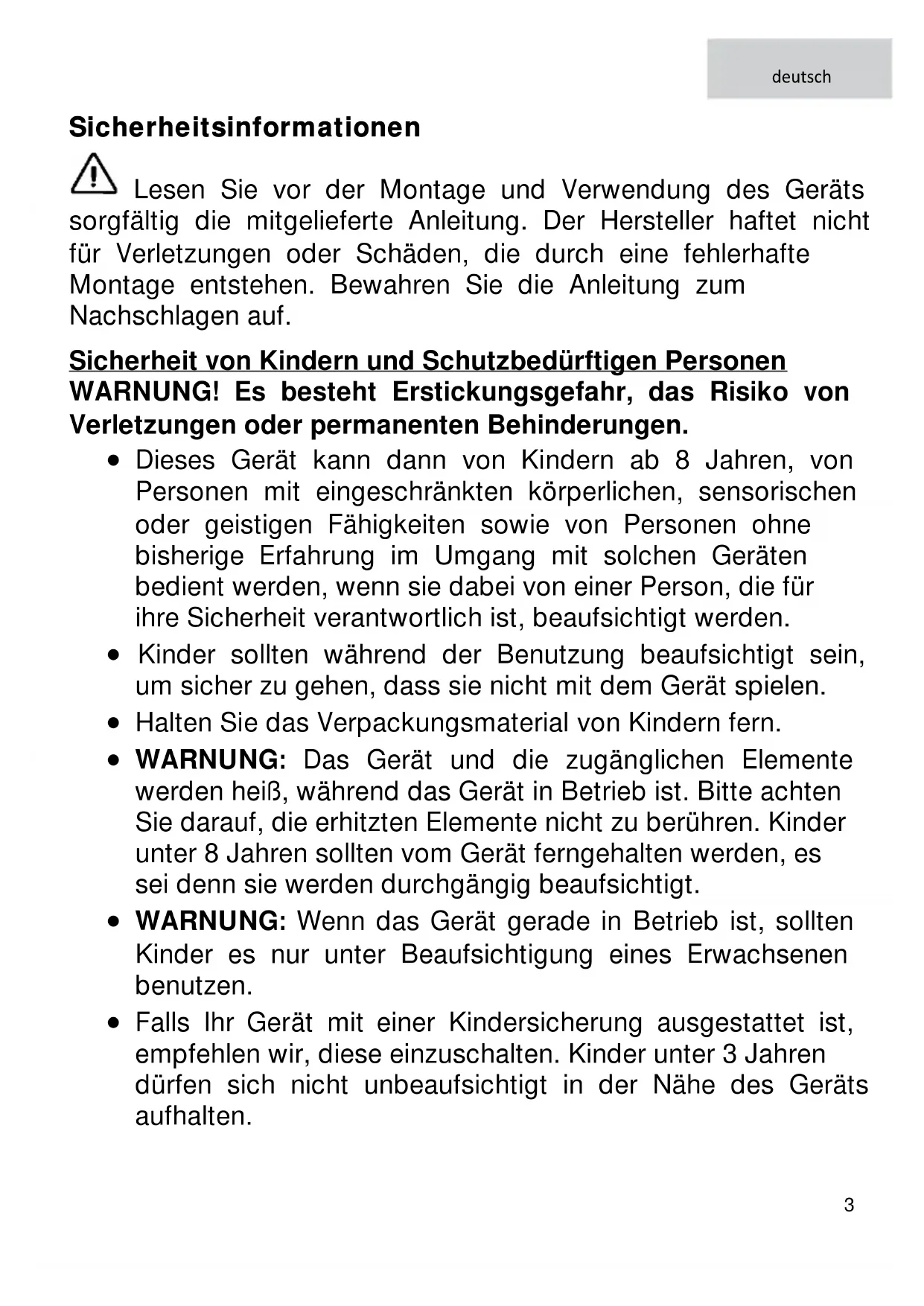

• Einbau deutsch Sicherheitsinformationen Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf. Sicherheit von Kindern und Schutzbedürftigen Personen WARNUNG! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen. Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden. Kinder sollten während der Benutzung beaufsichtigt sein, um sicher zu gehen, dass sie nicht mit dem Gerät spielen. Halten Sie das Verpackungsmaterial von Kindern fern. WARNUNG: Das Gerät und die zugänglichen Elemente werden heiß, während das Gerät in Betrieb ist. Bitte achten Sie darauf, die erhitzten Elemente nicht zu berühren. Kinder unter 8 Jahren sollten vom Gerät ferngehalten werden, es sei denn sie werden durchgängig beaufsichtigt. WARNUNG: Wenn das Gerät gerade in Betrieb ist, sollten Kinder es nur unter Beaufsichtigung eines Erwachsenen benutzen. Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten. Kinder unter 3 Jahren dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten.4 Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen. Allgemeine Sicherheit Dieses Gerät ist für den Haushaltsbedarf und nicht für die Nutzung in Hotels, Geschäften, Büros oder anderen, ähnlichen Einrichtungen, bestimmt. Der Geräteinnenraum wird während des Betriebs heiß. Berühren Sie nicht die Heizelemente im Geräteinnern. Verwenden Sie zum anfassen des zubehörs und der Töpfe wärmeisolierende Handschuhe. WARNUNG: Erwärmen Sie keine Flüssigkeiten oder andere Lebensmittel in geschlossenen Behältern. Sie könnten explodieren. Verwenden Sie nur mikrowellengeeignete Kochutensilien. Wenn Sie Lebensmittel in Behältern aus Kunststoff oder Papier erwärmen, beobachten Sie das Gerät aufmerksam, da die Möglichkeit einer Entflammung besteht. Das Gerät ist zum Erwärmen von Speisen und Getränken vorgesehen. Das Trocknen von Kleidungsstücken und das Erwärmen von Wärmekissen, Hausschuhen, Schwämmen, feuchten Tüchern o.Ä. ist gefährlich, da es zu Verletzungen, Entflammungen oder Bränden führen kann. Achtung! Das Gerät darf nicht benutzt werden, falls - die Tür nicht richtig schließt, - die Scharniere der Tür beschädigt sind, - die Kontaktflächen zwischen der Tür und der Stirnseite beschädigt sind, - die Glasscheibe der Tür beschädigt ist, - im Inneren häufig ein Lichtbogen auftritt, ohne dass irgendwelche metallischen Gegenstände vorhanden sind. Das Gerät darf erst wieder benutzt werden, nachdem es von einem Kundendiensttechniker repariert worden ist.5 deutsch Wenn Rauch aus dem Gerät austritt, schalten Sie das Gerät aus oder trennen Sie es vom Stromnetz, und halten Sie die Tür geschlossen, um Flammenbildung zu vermeiden bzw. bereits bestehende Flammen zu ersticken. Das Erwärmen von Getränken in der Mikrowelle kann zu einem verzögerten Überkochen führen. Seien Sie bei der Handhabung des Behälters vorsichtig. Vorsicht beim Erwärmen von Flüssigkeiten! Wenn Flüssigkeiten (Wasser, Kaffee, Tee, Milch, usw.) innerhalb des Gerätes den Siedepunkt fast erreicht haben und plötzlich herausgezogen werden, können sie überschwappen. VERLETZUNGS- UND VERBRENNUNGS- GEFAHR! Geben Sie einen Teelöffel oder ein Glasstäbchen in das Gefäß, um derartige Situationen zu vermeiden, wenn Sie Flüssigkeiten erhitzen. Der Inhalt von Milchfläschchen und Gläsern mit Babynahrung muss vor dem Verzehr umgerührt oder geschüttelt und die Temperatur geprüft werden, um Verbrennungen zu vermeiden. Eier in der Schale und ganze hartgekochte Eier dürfen in dem Gerät nicht erwärmt werden, da sie auch nach Abschluss der Erwärmung explodieren können. Achtung! Erwärmen Sie keinen reinen Alkohol und keine alkoholischen Getränke in der Mikrowelle. FEUERGEFAHR! Vorsicht! Um zu verhindern, dass die Nahrung zu sehr erhitzt wird oder sich entzündet, ist es sehr wichtig, weder lange Zeiträume noch zu hohe Leistungsstufen zu wählen, wenn kleine Nahrungsmengen erwärmt werden. Zum6 Beispiel kann Brot nach 3 Minuten brennen, wenn eine zu hohe Leistung eingestellt wird. Nutzen Sie die Grillfunktion zum Toasten, überwachen Sie ständig das Gerät. Falls Sie eine kombinierte Betriebsart zum Toasten verwenden, kann das Brot innerhalb einer sehr kurzen Zeit verbrennen. Klemmen Sie nie die Netzkabel anderer elektrischer Geräte in die heiße Gerätetür ein. Die Isolierung des Kabels kann schmelzen. Kurzschlussgefahr! Installation Die Elektronik muss mit einer Einrichtung zur Abschaltung ausgestattet sein, womit das Gerät sich von jedem Pol vom Netz ausschalten lässt und die vollständige Trennung unter der Überspannungskategorie III bietet. Wenn ein Stecker für die elektrische Verbindung verwendet wird, dann muss er nach der Installation zugänglich sein. Die Installation des Gerätes muss nach aktuellen Vorschriften erfolgen. Schutz gegen elektrischen Schlag muss durch den Einbau gewährleistet sein (Erdung). Achtung: Das Gerät muss unbedingt geerdet werden. WARNUNG: Das Gerät ist für den Einbau bestimmt. Bitte beziehen Sie sich auf die letzten Seiten der Bedienungsanleitung, für detaillierte Informationen und Maßzeichnungen. Reinigung und Instandhaltung WARNUNG: Trennen Sie vor reinigung und instandhaltung das Gerät von der Stromversorgung. Das Gerät muss regelmäßig gereinigt und Lebensmittelablagerungen entfernt werden. Wird das Gerät nicht regelmäßig gereinigt, können die Oberflächen beschädigt werden; dies kann sich nachteilig7 deutsch auf die Lebensdauer des Geräts auswirken und zu gefährlichen Situationen führen. Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Ofenglastür; sie können die Glasfläche verkratzen und zum Zersplittern der Scheibe führen. Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger. Die Kontaktflächen der Tür (Stirnseite des Garraums und Innenseite der Tür) müssen sehr sauber gehalten werden, um die einwandfreie Funktionsweise zu gewährleisten. Bitte beachten Sie die Hinweise bezüglich der Sauberkeit WARNUNG: Gehen Sie sicher, dass Sie das Gerät ausgeschaltet haben, bevor Sie die Lampe auswechseln, um einem elektrischen Schock vorzubeugen. Bitte beziehen Sie sich auf das Kapitel "Austauschen der Backofen Lampe". Service und Reparatur WARNUNG: Trennen Sie vor Service und Reparatur das Gerät von der Stromversorgung. WARNUNG: Die Wartungs- oder Reparaturarbeiten, bei denen die Abdeckung, die vor der Strahlungsenergie der Mikrowellen schützt, entfernt werden muss, dürfen nur von Fachpersonal durchgeführt werden. WARNUNG: Sind die Tür oder die Türdichtungen beschädigt, darf das Gerät erst nach der Reparatur durch autorisiertes Fachpersonal in Betrieb genommen werden. Falls das Netzkabel beschädigt wird, ist es vom Hersteller, von autorisierten Vertretern oder von für diese Aufgabe qualifizierten Technikern zu ersetzen, um gefährliche8 Situationen zu vermeiden. Denn dazu sind Spezialwerkzeuge notwendig. Reparaturen und Wartungsarbeiten, besonders an unter Strom stehenden Teilen, dürfen nur durch vom Hersteller autorisierten Technikern ausgeführt werden. Wenn Sie den Hinweisen gemäß vorgehen, dann vermeiden Sie Schäden am Gerät und sonstige gefährliche Situationen Schalten Sie die leere Mikrowelle nicht ein. Sie kann überlastet und beschädigt werden, wenn sich in ihr keine Speisen befinden. BESCHÄDIGUNGSGEFAHR! Stellen Sie ein Glas Wasser in das Gerät, um dessen Programmierung zu testen. Das Wasser absorbiert die Mikrowellen, und das Gerät wird nicht beschädigt. Verdecken oder verstopfen Sie die Belüftungslöcher und - schlitze nicht. Benutzen Sie nur geeignetes Mikrowellen Geschirr. Bevor Sie das Geschirr, oder Gefäß in der Mikrowelle verwenden, überprüfen Sie deren Eignung (siehe Abschnitt über die Art des Geschirrs). Nehmen Sie die Abdeckung aus Glimmer an der Decke des Innenraumes nicht ab. Diese Abdeckung verhindert, dass Fett und Speisereste den Mikrowellengenerator beschädigen. Bewahren Sie keinerlei brennbare Gegenstände im Gerät auf, denn diese können sich entzünden, wenn Sie das Gerät einschalten. Nutzen Sie das Gerät nicht als Speisekammer. Benutzen Sie das Gerät nicht, um im Ölbad zu frittieren, da es unmöglich ist, die Temperatur des Öles unter Einwirkung von Mikrowellen zu kontrollieren. Der Keramikbodenplatte und die Roste halten einer Höchstbelastung von 8 kg stand. Überschreiten Sie diese Belastung nicht, um Schäden zu vermeiden.9 deutsch p. 853

In einem herkömmlichen Gerät durchdringt die von Widerständen oder Gasbrennern ausgestrahlte Wärme die Speisen langsam von außen nach innen. Daher entstehen große Energieverluste, weil die Luft, Geräteteile und die Behältnisse miterwärmt werden. Im Gegensatz dazu wird im Mikrowellengerät die Wärme in den Speisen selbst erzeugt, d.h. die Wärme breitet sich von innen nach außen aus. Es entstehen keine Energieverluste, denn die Mikrowellen geben keine Energie an die Luft, die Garraumwände und die Behältnisse (falls mikrowellengeeignet) ab, d.h. die genannten Elemente werden nicht miterhitzt. Die Vorteile im Überblick:

1. Zeitersparnis; im allgemeinen wird die

Garzeit im Verhältnis zur herkömmlichen Zubereitung um 3/4 reduziert.

2. Superschnelles Auftauen von Speisen.

Dieses verringert die Gefahr von Bakterienbildung.

3. Energieeinsparung

4. Aufgrund der verkürzten Garzeit bleiben

die Nährstoffe in den Lebensmitteln erhalten. Funktionsweise des Mikrowellengerätes Im Mikrowellengerät befindet sich ein Hochspannungsgenerator, der als MAGNETRON bezeichnet wird. Er wandelt elektrische Energie in Mikrowellen um. Die elektromagnetischen Wellen werden durch einen Wellenleiter in den Garraum geleitet und breiten sich durch einen Metallverteiler oder einen Drehteller aus. Im Garraum breiten sich die Mikrowellen in alle Richtungen aus und werden von den Metallwänden reflektiert. Dadurch wird das Gargut gleichmäβig erhitzt. Wie sich die Speisen erwärmen Lebensmittel enthalten mehrheitlich Wasser, dessen Moleküle durch Einwirkung der Mikrowellen in Schwingung geraten. Die Reibung der Moleküle erzeugt Wärme, die für das Ansteigen der Temperatur in den Lebensmitteln sorgt. Je nachdem dient dieser Vorgang zum Auftauen, Garen oder Warmhalten von Speisen. Aufgrund der Wärmeverbreitung in den Lebensmitteln ergeben sich folgende Vorteile: die Speisen benötigen für den Garvorgang keine bzw. nur wenig Flüssigkeit oder Fett; im Vergleich zum herkömmlichen Herd: kürzere Zeitvorgaben für das Auftauen, Erwärmen und Garen im Mikrowellengerät; Vitamine, Mineral- und Nährstoffe bleiben weitgehend erhalten; die natürliche Farbe und das Aroma gehen nicht verloren. Die Mikrowellen durchdringen Porzellan, Glas, Pappe und Kunststoff, aber kein Metall. Benutzen Sie daher keine Metallbehälter oder Behälter mit Metallkomponenten. Die Mikrowellen werden vom Metall reflektiert... ... durchdringen Glas und Porzellan... ...und werden von den Lebensmitteln absorbiert.10

1. Tür mit Sichtfenster

7. Drehtellermitnehmer

2. Sicherheitsverriegelung

9. Drehteller-Führungsring

deutsch Bedienblende

Funktionsbeschreibung Symbol Beschreibung Leistungsstufe Anwendung

Mikrowelle P 01 --------------- 160W Schonendes Auftauen empfindlicher Speisen, Warmhalten P 02 --------------- 320W Schwaches Fortkochen, Ausquellen von Reis Schnelles Auftauen P 03 --------------- 480W Schmelzen von Butter Erwärmen von Babynahrung P 04 --------------- 640W Garen von Gemüse und Lebensmitteln Schonendes Garen und Erhitzen, Erhitzen und Garen von kleinen Mengen Erwärmen von empfindlichen Speisen P 05 --------------- 700W Schnelles Garen und Erhitzen von Flüssigkeiten und fertigen Gerichten,

Mikrowelle + Grill P 01 --------------- 95W Überbacken von Toast P 02 --------------- 135W Grillen von Geflügel und Fleisch P 03 --------------- 170W Garen von Aufläufen und Gratins P 04 --------------- 200W Zubereiten von Hackbraten P 05 --------------- 230W Kartoffelgratin

Leistungs- / Gewichtstaste

- / + Taste12 Symbol Beschreibung Leistungsstufe Anwendung

Nach Gewicht auftauen

Automatisches Kochen

Fritiertes und Eintöpfe

1. Drücken Sie die UHRTASTE (5) bis die

Stundenziffern blinken.

2. Geben Sie die Stunden ein drücken sie

den - / + TASTE (8).

3. Drücken Sie erneut die UHRTASTE (5)

und stellen Sie die Minuten ein.

4. Geben Sie die Minuten ein drücken sie

den - / + TASTE (8).

5. Drücken Sie zum Schluss nochmals die

Taste UHRTASTE (5). Sicherheitssperre Der Betrieb des Gerätes kann gesperrt werden (um zum Beispiel dessen Benutzung durch Kinder zu verhindern), hierzu:

1. Halten Sie die STOP- /

VERRIEGELUNGSTASTE (6) drei Sekunden lang gedrückt. Danach wird ein akustisches Signal ausgegeben und das Gerät ist gesperrt.13 deutsch

2. Die Uhrzeit wird weiterhin angezeigt. Die

Verriegelungsanzeige leuchtet auf dem DISPLAY (7) auf.

3. Zur Freigabe des Mikrowellengerätes

halten Sie erneut die STOP- / VERRIEGELUNGSTASTE (6) drei Sekunden lang gedrückt. Danach wird ein akustisches Signal ausgegeben und die Anzeige der Sicherheitssperre schaltet aus.

1. Drücken Sie die PROGRAMMTASTE «P»

(1). Die Anzeige für die Funktion MIKROWELLE leuchtet auf dem DISPLAY (7) auf. Bestätigen Sie indem Sie erneut die. PROGRAMMTASTE «P» (1) drücken.

2. Drücken Sie die DAUERTASTE (2).

Geben Sie die Funktionsdauer ein, drücken sie die - / + TASTE (8). Drücken Sie erneut DAUERTASTE (2). um zu bestätigen.

3. Zur Veränderung der Leistung der

Mikrowelle drücken Sie die LEISTUNGS/GEWICHTSTASTE (3). (Ohne Betätigung dieser Taste funktioniert das Gerät mit maximaler Leistung.) Geben Sie die gewünschte Leistung ein, drücken sie die - / + TASTE (8). Drücken Sie erneut die LEISTUNGS- / GEWICHTSTASTE (3) um zu bestätigen.

4. Drücken Sie die STARTTASTE (4). Die

Mikrowelle wird damit in Betrieb gesetzt. Schnellstart

1. Im Ruhestand (Standby) drücken Sie die

STARTTASTE (4). Das Gerät setzt sich sofort in Betrieb für 30 Sekunden in der Mikrowellenfunktion bei der maximalen Leistung.

2. Wenn Sie die Dauerzeit erhöhen möchten,

drücken Sie wieder die STARTTASTE (4). Jedes Mal, wenn die STARTTASTE (4) gedrückt wird, wird die Laufzeit in 30 Sekunden erhöht. Grill

1. Drücken Sie die PROGRAMMTASTE «P»

(1). Wählen Sie die Funktion GRILL , indem Sie die - / + TASTE (8) in eine der beiden Richtungen drehen. Bestätigen Sie indem Sie erneut die. PROGRAMMTASTE «P» (1) drücken.

2. Drücken Sie die DAUERTASTE (2).

Geben Sie die Funktionsdauer ein, drücken sie die - / + TASTE (8). Drücken Sie erneut DAUERTASTE (2). um zu bestätigen.

3. Drücken Sie die STARTTASTE (4). Die

Mikrowelle wird damit in Betrieb gesetzt. Mikrowelle + Grill

1. Drücken Sie die PROGRAMMTASTE «P»

(1). Wählen Sie die Funktion MIKROWELLE + GRILL indem Sie die - / + TASTE (8) in eine der beiden14 Richtungen drehen. Bestätigen Sie indem Sie erneut die. PROGRAMMTASTE «P» (1) drücken.

2. Drücken Sie die DAUERTASTE (2).

Geben Sie die Funktionsdauer ein, drücken sie die - / + TASTE (8). Drücken Sie erneut DAUERTASTE (2). um zu bestätigen.

3. Zur Veränderung der Leistung der

Mikrowelle drücken Sie die LEISTUNGS- /GEWICHTSTASTE (3). (Ohne Betätigung dieser Taste funktioniert das Gerät mit maximaler Leistung.) Geben Sie die gewünschte Leistung ein, drücken sie die - / + TASTE (8). Drücken Sie erneut die LEISTUNGS- / GEWICHTSTASTE (3) um zu bestätigen.

4. Drücken Sie die STARTTASTE (4). Die

Mikrowelle wird damit in Betrieb gesetzt. Auftauen nach Gewicht (Automatisch)

1. Drücken Sie die PROGRAMMTASTE «P»

(1). Wählen Sie die Funktion Auftauen nach Gewicht , indem Sie die - / + TASTE (8). Bestätigen Sie indem Sie erneut die. PROGRAMMTASTE «P» (1) drücken.

2. Das Programm «P01» blinkt

(standarmäβig). Wählen Sie die Art vom Lebensmittel (Programm), drücken sie die - / + TASTE (8) (siehe Tabelle unten). (Wenn Sie die taste nicht betätigen dann ist das Programm « P01 ».standardmäβig ausgewählt.) Drücken Sie die Leistungs- / Gewichtstaste (3) um zu bestätigen.

3. Auf dem DISPLAY (7) blinken das Gewicht

(z.B. « 0.1 » standardmäβig) und die Gewichtsanzeige « kg ». Geben Sie das Gewicht des Lebensmittels (z.B. «1,2 kg») drücken sie die - / + TASTE (8). Drücken Sie erneut die LEISTUNGS- /GEWICHTSTASTE (3) um zu bestätigen. Das von Ihnen ausgewählte Programm (z.B.: « P01 ») beginnt wieder zu blinken.

4. Drücken Sie die STARTTASTE (4). Die

Mikrowelle wird damit in Betrieb gesetzt.

5. Wenden Sie die Speisen sobald die

Mikrowelle ein akustisches Signal erklingt und auf den DISPLAY (7) blinkt. Schließen Sie die Tür und drücken Sie die STARTTASTE (4). Die nachfolgende Tabelle beschreibt die hinterlegten Programme der Funktion Auftauen nach Gewicht, mit Angabe der Gewichtsintervalle, Auftauzeitintervalle und Wartezeiten (um eine einheitlichere Temperatur des Auftaugutes zu gewährleisten): Prog. Lebens- mittel Gewicht (Kg) Zeit (Min.) Warte- zeit (Min.) P0 1 Fleisch 0,1 2,5

P0 2 Geflügel 0,1 2,5

Auftauen nach Zeit (Manuell)

1. Drücken Sie die PROGRAMMTASTE «P»

(1). Wählen Sie die Funktion Auftauen nach ZEIT , indem Sie die - / + TASTE (8). Bestätigen Sie indem Sie erneut die. PROGRAMMTASTE «P» (1) drücken.

2. Drücken Sie die DAUERTASTE (2).

Geben Sie die Funktionsdauer ein, drücken sie die - / + TASTE (8). Drücken Sie erneut DAUERTASTE (2). um zu bestätigen.

3. Drücken Sie die STARTTASTE (4). Die

Mikrowelle wird damit in Betrieb gesetzt.

4. Abhängig von der Gesamtgarzeit ertönt

nach einer bestimmten Zeit ein Signalton. Das Auftaugut kann nun umgerührt oder15 deutsch gewendet werden. Zum Fortsetzen des Betriebes die Mikrowellentür schließen und die STARTTASTE (4) drücken.

Sonderfunktion: Auto 1 ( 500g Kartoffel kochen)

1. Legen Sie die Kartoffel (ca. 500 g) mit ein

wenig Wasser in ein Mikrowellengeeignetes Kochgeschirr ein, und stellen Sie es auf den Glasteller ins Gerät.

2. Drücken Sie die PROGRAMMTASTE «P»

(1). Wählen Sie die Funktion «AUTO 1», drücken sie die - / + TASTE (8). Bestätigen Sie indem Sie erneut die. PROGRAMMTASTE «P» (1) drücken.

3. Drücken Sie die STARTTASTE (4). Das

Gerät ist nun in Betrieb und das Display zeigt die noch verbleibende Restzeit an. Sonderfunktion: Auto 2 (Brat- /Schmorgerichte)

1. Geben Sie das Brat-/Schmorgericht (zum

Beispiel: Kohl, geschmortes Hähnchen) in ein Behältnis, decken Sie dieses ab und stellen Sie es auf das Backblech.

2. Drücken Sie die PROGRAMMTASTE «P»

(1). Wählen Sie die Funktion «AUTO 2», drücken sie die - / + TASTE (8). Bestätigen Sie indem Sie erneut die. PROGRAMMTASTE «P» (1) drücken.

3. Drücken Sie die STARTTASTE (4). Das

Gerät ist nun in Betrieb und das DISPLAY (7) zeigt die noch verbleibende Restzeit an.

4. Wenden Sie die Speisen sobald die

Mikrowelle ein akustisches Signal erklingt und auf den DISPLAY (7) blinkt. Schließen Sie die Tür und drücken Sie die STARTTASTE (4). Sonderfunktion: Auto 3 (Kartoffelauflauf)

1. Kartoffelauflauf von 1000 g rohen

Kartoffeln. Den Auflauf in eine Schlüssel geben (Durchmesser ca. 25-26 cm) und auf den Glasteller ins Gerät stellen.

2. Drücken Sie die PROGRAMMTASTE «P»

(1). Wählen Sie die Funktion «AUTO 3», drücken sie die - / + TASTE (8). Bestätigen Sie indem Sie erneut die. PROGRAMMTASTE «P» (1) drücken.

3. Drücken Sie die STARTTASTE (4). Das

Gerät ist nun in Betrieb und das DISPLAY (7) zeigt die noch verbleibende Restzeit an. Funktion Speicher Mit dieser Funktion, «MEM», lassen sich häufig verwendete Parameter speichern (Dauer und Leistung). Diese kann aber nur mit den Hauptfunktionen Mikrowelle, Grill und Mikrowelle + Grill benutzt werden. Speichern

1. Drücken Sie die PROGRAMMTASTE «P»

(1). Wählen Sie die gewünschte Funktion (z.B. Mikrowelle), drücken sie die - / + TASTE (8). Bestätigen Sie indem Sie erneut die. PROGRAMMTASTE «P» (1) drücken.16

2. Stellen Sie die gewünschten Parameter

(Dauer und Leistung) ein, sowie in den Grundfunktionen beschrieben.

3. Drücken Sie die PROGRAMMTASTE «P»

(1) bis ein Signalton zu hören ist und das DISPLAY (Anzeige) das Wort «MEM» zeigt. Verwendung des Speichers

1. Drücken Sie die PROGRAMMTASTE «P»

(1). Wählen Sie die Funktion «MEM», drücken sie die - / + TASTE (8). Bestätigen Sie indem Sie erneut die. PROGRAMMTASTE «P» (1) drücken.

2. Drücken Sie die STARTTASTE (4). Die

Mikrowelle wird damit in Betrieb gesetzt. Löschen des Speichers

1. Drücken Sie die PROGRAMMTASTE «P»

(1). Wählen Sie die Funktion «MEM», drücken sie die - / + TASTE (8). Bestätigen Sie indem Sie erneut die. PROGRAMMTASTE «P» (1) drücken.

2. Drücken Sie die STOP/

SICHERHEITSTASTE (6) bis Sie ein Signalton hören. Der Ofen gelingt wieder in den Ruhestand (Standby). Sie können während der Zubereitungsdauer der Speisen die Tür jederzeit öffnen, in diesem Fall:

WIRD DIE MIKROWELLENERZEUGUNG

SOFORT UNTERBROCHEN. Der Grill wird abgeschaltet und verbleibt auf hoher Temperatur. Die Zeitschaltuhr wird angehalten und zeigt die verbleibende Funktionsdauer an. Falls gewünscht können Sie dann:

1. Die Speisen wenden oder umrühren, um

einen gleichmäβigeren Garvorgang zu erreichen.

2. Die Leistung der Mikrowelle mit den

3. Mit den Funktionstasten eine andere

Funktion einstellen.

4. Die restliche Funktionsdauer durch

Betätigen der Dauertaste einstellen. Schlieβen Sie die Tür erneut und drücken Sie die Taste START. Das Gerät wird damit wieder in Betrieb gesetzt. Unterbrechung der Funktion Soll das Programm vor dem vollständigen Ablauf unterbrochen werden, drücken Sie auf die STOP-Taste oder öffnen Sie die Tür des Gerätes. Wenn Sie den Garvorgang vorzeitig abbrechen möchten, schließen Sie wieder die Tür und drücken erneut die STOP-Taste. Ein Signal ertönt und auf dem Display erscheint die Uhrzeit. Programmende Nach dem Programmablauf wird 3 x ein akustisches Signal abgegeben und das Display End im Abstand von 30 Sekunden bis die Tür geöffnet wird bzw. ein Tastendruck auf STOP Mikrowellenbetrieb Beim Mikrowellenbetrieb muss beachtet werden, dass Mikrowellen von metallischen Flächen zurückgeworfen werden. Glas, Porzellan, Keramik, Kunststoffe, Papier dagegen lassen die Mikrowellen ungehindert durch. Deshalb sind Kochtöpfe und Kochgeschirr aus Metall oder Gefäße mit Metallteilen und -dekor für den Mikrowellenbetrieb17 deutsch nicht geeignet. Auch Glas und Keramik mit metallischen Verzierungen und Bestandteilen (z.B. Bleikristall) darf nicht verwendet werden. Ideal für das Mikrowellengaren sind feuerfestes Glas, Porzellan, Keramik und hitzebeständige Kunststoffe. Es ist empfehlenswert, sehr feines und empfindliches Glas und Porzellan nur zum Auftauen und kurzzeitigen Erwärmen von bereits gegarten Lebensmitteln zu verwenden. Mikrowellengeschirrtest Stellen Sie Ihr Geschirr leer ca. 20 Sek. in das Gerät bei höchster Einstellung. Bleibt das Geschirr kalt oder wird es nur handwarm, ist es geeignet. Wird es jedoch sehr heiß oder entstehen Funken, ist es nicht geeignet. Erhitzte Speisen geben Wärme an das Geschirr ab. Es kann dadurch sehr heiß werden. Benutzen Sie deshalb immer Topflappen! Grillbetrieb Für den Grillbetrieb muss das Geschirr temperaturbeständig bis mindestens 250°C sein. Kunststoffgeschirr ist nicht geeignet. Funktion Mikrowelle + Grill Für die Funktion Mikrowelle + Grill muss das Geschirr sowohl für den Mikrowellen- als auch für den Grillbetrieb geeignet sein. Aluminiumschalen/Alufolie Fertiggerichte in Aluschalen oder Alufolie können im Mikrowellengerät ohne Bedenken eingesetzt werden, wenn folgende Punkte beachtet werden: Die Hersteller-Empfehlungen auf der Verpackung sind zu beachten. Die Aluschalen dürfen nicht höher als 3 cm sein und dürfen die Garraumwand nicht berühren (Abstand mind. 3cm). Aludeckel müssen entfernt werden. Die Aluschale direkt auf den Drehteller stellen. Bei Verwendung der Roste, die Aluschale auf einen Porzellanteller stellen. Die Schale nie direkt auf den Rost stellen! Die Garzeit verlängert sich um einige Minuten, da die Mikrowellen nur von oben in die Speisen eindringen können. Im Zweifelsfall deshalb in mikrowellengeeignetes Geschirr umfüllen. Alufolie kann gezielt eingesetzt werden, um die Mikrowellen beim Auftauen abzuschirmen. Empfindliche Lebensmittel wie Geflügel oder Rinderhack können so durch Abdecken der Flügelenden oder der Randteile vor dem Überhitzen geschützt werden. Wichtig: Die Alufolie darf die Garraumwand nicht berühren, das es sonst zu Funkenüberschlag kommen kann. Deckel Es empfiehlt sich die Benutzung von Glas- oder Kunststoffdeckeln bzw. Plastikfolie, denn:

1. Sie verhindern übermäßigen

Dampfaustritt (besonders bei langen Garzeiten);

2. Der Garungsprozess wird beschleunigt;

3. Das Austrocknen der Speisen wird

4. Das Aroma bleibt erhalten.

Deckel müssen mit Öffnungen ausgestattet sein, damit kein Druck entstehen kann. Plastiktüten müssen ebenfalls über Öffnungen verfügen. Babyflaschen und Gläser mit Babybrei sowie ähnliche Behältnisse dürfen nur ohne Deckel bzw. Verschluss erwärmt werden,- sie können sonst platzen.18 Die folgende Tabelle gibt einen Überblick, welches Geschirr für welche Anwendung geeignet ist. Geschirrtabelle Betriebsart Geschirrart Mikrowellenbetrieb Grillbetrieb Mikrowelle + Grill Auftauen / Erwärmen Garen Glas und Porzellan 1) haushaltsüblich, nicht feuerfest, spülmaschinenfest

nein nein Glaskeramik feuerfestes Glas und Porzellan

Keramik, Steingut 2) ohne metallhaltige Glasuren

nein nein Tongeschirr 2) glasiert nicht glasiert

nein nein Kunststoff-Geschirr 2) hitzebeständig bis 100°C hitzebeständig bis 250°C

nein nein Kunststoff-Folien 3) Frischhaltefolie Mikrowellenfolie

nein nein nein Metall Alufolie Aluschalen 5) Zubehörteile

1. Ohne Gold- und Silberrand, kein

2. Herstellerangaben beachten!

3. Keine Metallclipse zum Verschließen von

Beuteln verwenden, Beutel anstechen, Mikrowellenfolie nur zum Abdecken verwenden.

4. Keine Wachs-Pappteller.

5. Nur flache Aluschalen ohne Deckel, Alu

darf Garraumwand nicht berühren.

STECKDOSE HERAUSGEZOGEN IST. Nach dem Betrieb das Gerät auskühlen lassen. Zum Reinigen des Gerätes kein scheuerndes Putzmittel, kratzende Topfreiniger oder spitze Gegenstände verwenden. Auβenflächen

1. Reinigen Sie die Auβenflächen mit einer

lauwarmen Spülmittellauge und einem feuchten Tuch.19 deutsch

2. Achten Sie darauf, dass kein Wasser in

das Innere des Gehäuses gelangt. Garraum

1. Reinigen Sie die Innenwände nach jedem

Gebrauch mit einem feuchten Wischtuch.

2. Achten Sie darauf, dass kein Wasser in

die Lüftungsöffnungen der Gerätevertiefung gerät.

3. Sollte seit der letzten Reinigung bereits

eine geraume Zeit verstrichen und die Geräteinnenflächen verschmutzt sein, stellen Sie ein Glas Wasser auf den Drehteller und lassen das Mikrowellengerät 4 min. lang auf Höchststufe laufen. Der freigesetzte Dampf weicht die Verschmutzungen auf, die anschließend mit einem weichen Tuch entfernt werden können. Wichtig! Das Gerät darf nicht mit einem Heißdampf- oder Dampfstrahlreiniger gereinigt werden. Der Dampf kann an Spannungsführende Teile des Mikrowellengerätes gelangen und einen Kurzschluss auslösen. Stärkere Verschmutzungen der Edelstahlflächen können mit einem Edelstahlputzmittel entfernt werden. Anschließend sollte jedoch gründlich mit warmem Wasser nachgewischt und trockengerieben werden.

4. Zubehörteile nach jeder Benutzung

reinigen. Bei starker Verschmutzung empfiehlt sich ein Einweichen in Spülwasser und anschließende Reinigung mit Bürste und Schwamm. Die Zubehörteile sind Spülmaschinengeeignet. Achten Sie darauf, dass der Drehteller und der Rollenring immer sauber sind. Tür, Türscharnier und Gerätvorderseite

1. Diese Teile müssen immer sauber

sein, besonders die Kontaktflächen zwischen der Tür und der Gerätevorderseite, damit die Abdichtung des Gerätes gewährleistet ist.

2. Benutzen Sie eine lauwarme

Spülmittellauge und ein weiches Tuch zum Trocknen. Glimmerdeckel Die Glimmerdeckel müssen immer sauber gehalten werden. Speisereste an den Deckeln, können durch Verbrennung zu einer Verformung führen oder Funken auslösen. Bitte deshalb die Deckel regelmäßig reinigen, jedoch nicht mit scheuernden Putzmitteln oder spitzen Gegenständen behandeln. Die Deckel nicht abnehmen, um Gefährdungen zu vermeiden.

Das Gerät arbeitet nach beschriebener Einstellung nicht: Steckt der Netzstecker richtig in der Steckdose? Ist die Tür völlig geschlossen? Die Tür muss hörbar einrasten. Befinden sich Fremdkörper zwischen Tür und Rahmen? Die Speisen werden zu langsam oder überhaupt nicht heiß: Verwenden Sie versehentlich Metallgeschirr im Mikrowellenbetrieb?20 Haben Sie Betriebszeit und Leistungsstufe korrekt gewählt? Haben Sie eine größere Menge oder kältere Speisen als sonst in das Mikrowellengerät gestellt? Die Speise ist überhitzt, ausgetrocknet oder verbrannt: Haben Sie Betriebszeit und Leistungsstufe korrekt gewählt? Das Display zeigt "HOT"! Die Temperatur in den Komponentenraum hat die Sicherheitsgrenze erreicht. Überprüfen Sie die Installationsbedingungen Das Gerät arbeitet mit ungewohnten Nebengeräuschen: Springen im Garraum Funken zu Metallteilen über? Berührt das Geschirr die Garraumwand? Berühren sich lose Gegenstände wie Fleischspieße oder Löffel im Garraum? Die Innenbeleuchtung schaltet sich nicht ein: Falls das Gerät weiter funktioniert ist es möglich das die Lampe nicht mehr in Ordnung ist. Sie können das Gerät weiterhin nutzen. Dieser Eingriff kann nur durch den Kundendienst ausgeführt werden, da Spezialwerkzeuge eingesetzt werden müssen. Der Stromversorgungskabel ist zerstört: Dieser Eingriff kann nur durch den Kundendienst ausgeführt werden, da Spezialwerkzeuge eingesetzt werden müssen. Bei allen anderen Störungen den Servicedienst verständigen. ACHTUNG! Reparaturen dürfen nur von einem geschulten Kundendienst-Techniker durchgeführt werden Leistungsbeschreibung Wechselspannung. ..................................................................... (Siehe: Typenschild) Sicherung. ................................................................................... 8 A / 250 V Eingangsleistung ......................................................................... 1200 W Grillleistung. ................................................................................ 1000 W Mikrowellenausgangsleistung. .................................................... 800 W Mikrowellenfrequenz. .................................................................. 2450 MHz Außenabmessungen (BHT). ..................................................... 595 390 350 mm Innenabmessungen (BHT). ...................................................... 305 210 305 mm Fassungsvermögen. .................................................................... 18 l Gewicht ....................................................................................... 18,6 kg21 deutsch

Entsorgung der Verpackung Die Verpackung ist mit einem Grünen Punkt gekennzeichnet. Benutzen Sie geeignete Behältnisse, um alle Verpackungsmaterialien, wie Pappe, Styropor und Folien, zu entsorgen. Auf diese Weise wird die Wiederverwertung der Verpackungsmaterialien gewährleistet. Entsorgung von stillgelegten Geräten Die europäische Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass die elektrischen Haushaltgeräte nicht im normalen Abfallfluss des festen Stadtmülls entsorgt werden dürfen. Die außer Betrieb gesetzten Geräte müssen getrennt abgeholt werden, um den Anteil der Rückgewinnung und Wiederverwendung der Werkstoffe, aus denen sie bestehen, zu optimieren und um potentielle Schäden für die Gesundheit der Menschen und die Umwelt zu vermeiden. Das Symbol, welches aus einem mit einem Kreuz durchgestrichenen Müllcontainer besteht, ist auf sämtlichen Erzeugnissen anzubringen, um so an die Verpflichtung der separaten Abholung zu erinnern. Die Verbraucher haben sich mit den lokalen Behörden bzw. den Verkaufsstellen in Verbindung zu setzen, um Informationen über den Ort einzuholen, der zur Lagerung der alten elektrischen Haushaltsgeräte geeignet ist. Machen Sie Ihr Gerät unbrauchbar, bevor Sie es entsorgen. Ziehen Sie das Netzkabel heraus, schneiden Sie es ab und entsorgen Sie es. Mit der Türöffnungstaste bzw. durch Ziehen an der Tür, die Tür öffnen und alles Verpackungsmaterial entnehmen. Danach den Garraum und die Zubehörteile mit einem feuchten Tuch reinigen und Trockenwischen. Keine Scheuermittel und keine Starkriechenden Mittel verwenden. Überprüfen Sie den einwandfreien Zustand folgender Teile: Tür und Scharniere Gerätefront Innen- und Außenflächen des Gerätes Sollten Sie einen Defekt an einem dieser Teile feststellen, BENUTZEN SIE DAS GERÄT NICHT und wenden Sie sich an den Teka-Kundendienst. Stellen Sie das Gerät auf eine ebene und gewichtsstabile Oberfläche. Den Drehteller-Führungsring in die Mitte des Garraums geben und den Drehteller aufsetzen bis er einrastet. Drehteller und Drehteller-Führungsring müssen bei jeder Betriebsfunktion im Gerät bleiben. Der Drehteller dreht sich sowohl im Uhrzeigersinn als auch gegen den Uhrzeigersinn. Achtung! Das Gehäuse des Mikrowellengerätes kann mit einer Schutzfolie versehen sein. Ziehen Sie diese Folie sorgfältig vor der ersten22 Inbetriebnahme ab, indem Sie an der unteren Randseite beginnen. Zur Gewährleistung einer guten Kühlung des Gerätes wird empfohlen, den Rahmen auf der richtigen Weise zu installieren. Bitte beachten Sie die folgenden Bilder: Achten Sie bei der Installation des Mikrowellengerätes darauf, dass das Netzkabel nicht mit der Rückseite des Gerätes in Berührung kommt, die auftretenden hohen Temperaturen können das Kabel beschädigen. Werden Mikrowellengerät und Elektroherd übereinander installiert, darf das Mikrowellengerät nicht unterhalb des Elektroherdes angeordnet werden, da es sonst in diesem zur Bildung von Kondenswasser kommen kann. In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten z.B. LS Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schalter und Schütze. Diese Installation muss den geltenden Vorschriften entsprechen. Wenn die elektrische Verbindung über einen Netzstecker erhalten bleibt und dieser nach der Montage zugänglich ist, dann ist es nicht erforderlich, die genannte Vorrichtung bereitzustellen. Schutz gegen elektrischen Schlag muss durch den Einbau gewährleistet sein (Erdung). Achtung: Das Gerät muss unbedingt geerdet werden. Das Gerät sollte nicht in unmittelbarer Nähe von Heizkörpern, Rundfunk- und Fernsehgeräten eingebaut werden. Fabrikant und Händler lassen Beanstandungen im Störungsfall oder bei Personen-Unfallmeldungen nicht gelten, wenn diese auf die Nichtbeachtung der Installationsanleitung zurückzuführen sind.23 english
