Produkttyp	Dekorative Dunstabzugshaube
Marke	EICO
Modell	Aida 80 LED W
Breite	80 cm
Material	Edelstahl
Stromversorgung	220-240 V ~ 50/60 Hz
Beleuchtung	Integrierte LED
Anzahl der Motorstufen	4 (davon eine Intensivstufe)
Bedienungsart	Soft Touch mit Fernbedienung
Automatische Abschaltfunktion	Ja, Zeitverzögerung 10 Minuten
Dauer der Intensivstufe	5 Minuten, dann Rückkehr zur Stufe 2
Metallfettfilter	Waschbar, Reinigung alle 2-3 Monate
Aktivkohlefilter (optional)	Polyester (nicht waschbar) oder Long Life (waschbar und regenerierbar)
Mindestabstand zum Kochfeld	65 cm
Betriebsart	Abluft (Außen) oder Umluft (Rezirkulation)
Netzkabel	H05W-F 3 x 0,75 mm²
Nettogewicht	Nicht angegeben
Geräuschpegel	Nicht angegeben
Installation	Durch einen autorisierten Techniker
Ersatzteile	Metallfettfilter und Aktivkohlefilter, LED-Lampe
Reparierbarkeit	LED-Lampe durch qualifizierten Techniker austauschbar

Häufig gestellte Fragen - Aida 80 LED W EICO

Welcher Mindestabstand muss zwischen der Dunstabzugshaube und dem Kochfeld eingehalten werden?

Der Mindestsicherheitsabstand zwischen der Unterkante der Haube und dem Kochfeld beträgt 65 cm. Geringere Abstände dürfen ausschließlich vom Hersteller genehmigt werden.

Wie reinige ich die Metallfettfilter der Dunstabzugshaube?

Die Metallfettfilter müssen je nach Nutzungsintensität alle 2-3 Monate mit heißem Wasser und einem nicht aggressiven Flüssigreiniger gewaschen werden. Zum Entfernen ziehen Sie den Filter am speziellen Griff nach unten.

Wie tausche ich den Aktivkohlefilter aus?

Die Aktivkohlefilter aus Polyester können weder gewaschen noch regeneriert werden und müssen alle 4 Monate ersetzt werden. Der Long Life-Filter kann in der Spülmaschine gereinigt und im Ofen bei 100°C für 10 Minuten regeneriert werden.

Warum bildet sich Kondenswasser in der Dunstabzugshaube?

Kondensation kann durch einen Temperaturunterschied zwischen dem Kochdampf und der kalten Haube oder durch einen ungeeigneten Abluftkanal verursacht werden. Schalten Sie die Haube 10 Minuten vor dem Kochen ein und lassen Sie sie nach dem Kochen weiterlaufen, um den Dampf abzuführen.

Wie verwende ich die Fernbedienung?

Die Dunstabzugshauben mit Fernbedienung sind bereits konfiguriert. Zum Koppeln halten Sie die Taste + an der ausgeschalteten Haube gedrückt, bis die LED blinkt, und drücken Sie dann innerhalb einer Minute die Ein/Aus-Taste der Fernbedienung. Die Fernbedienung ermöglicht die Steuerung von Beleuchtung, Motor, Geschwindigkeit und einem Timer von 10 Minuten.

Wie aktiviere ich die automatische Abschaltfunktion?

Halten Sie den Einschaltknopf für 2. Stufe länger als 3 Sekunden gedrückt: Die LED blinkt langsam, der Motor schaltet sich nach 10 Minuten automatisch aus.

Wie lange läuft die Intensivstufe?

Die 4. Stufe (Intensivstufe) läuft 5 Minuten, danach schaltet die Haube automatisch auf 2. Stufe zurück. Während dieser Zeit blinkt die LED schnell.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Außenabluft verwenden?

Ja, im Umluftbetrieb müssen Aktivkohlefilter (Polyester oder Long Life) verwendet werden, um die Luft zu reinigen und Gerüche zu binden. Die Haube kann so ohne Außenabluftkanal betrieben werden.

Wie tausche ich die LED-Beleuchtung aus?

Der LED-Spot darf nur von einem qualifizierten Techniker und mit Original-Ersatzteilen ausgetauscht werden. Versuchen Sie nicht, ihn selbst zu ersetzen, um Risiken zu vermeiden.

Was tun, wenn die Dunstabzugshaube ungewöhnlich blinkt?

Ein schnelles Blinken zeigt den Betrieb auf Intensivstufe (5 Min.) an. Ein langsames Blinken zeigt an, dass die automatische Abschaltung aktiviert ist. Wenn das Blinken ohne Grund anhält, schalten Sie die Stromversorgung aus und wenden Sie sich an den Kundendienst.

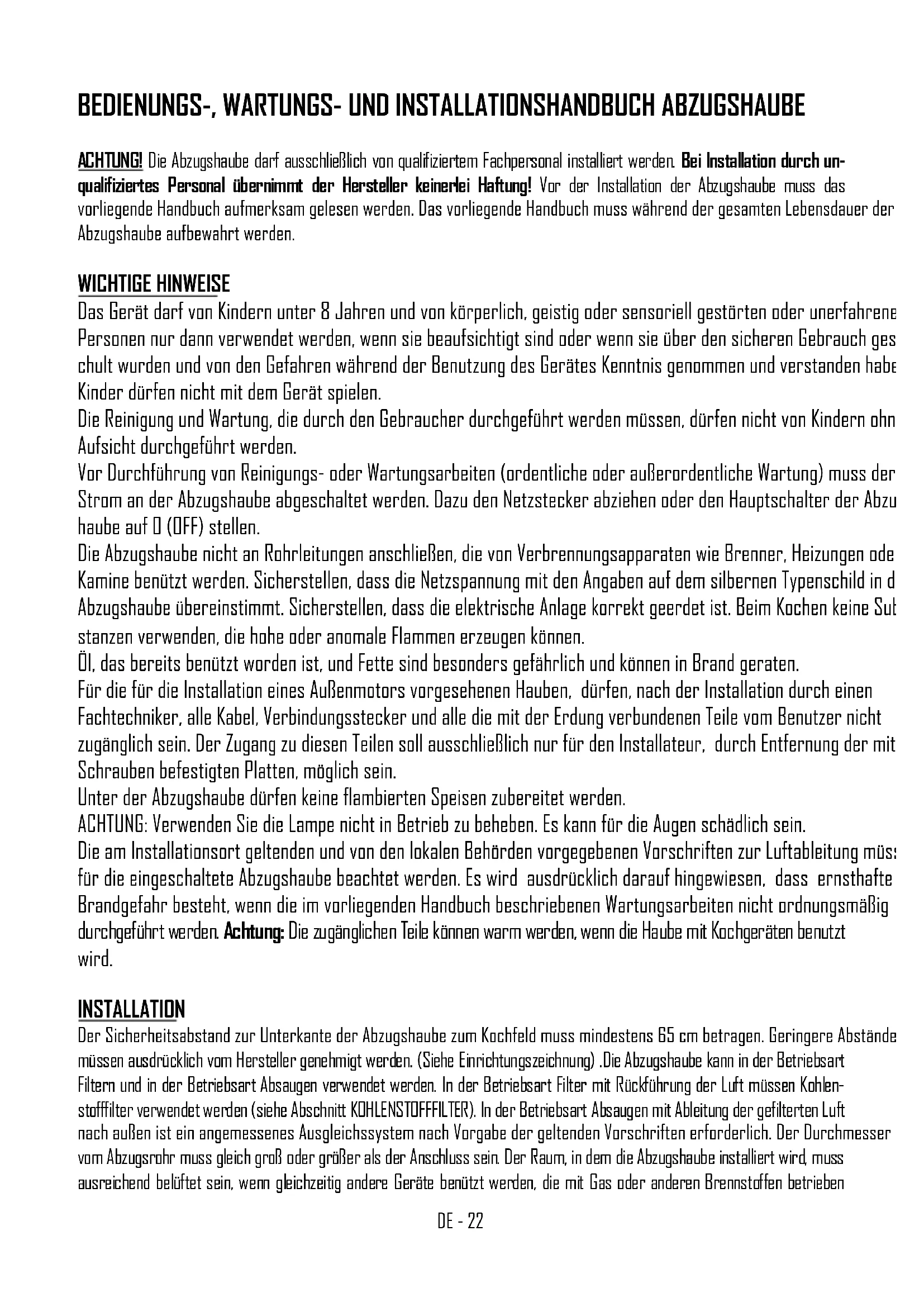

BEDIENUNGSANLEITUNG Aida 80 LED W EICO

Fjernkontrolltaster:

ACHTUNG! Die Abzugshaube darf ausschließlich von qualifiziertem Fachpersonal installiert werden. Bei Installation durch unqualifiziertes Personal übernimmt der Hersteller keinerlei Haftung! Vor der Installation der Abzugshaube muss das vorliegende Handbuch aufmerksam gelesen werden. Das vorliegende Handbuch muss während der gesamten Lebensdauer der Abzugshaube aufbewahrt werden.

WICHTIGE HINWEISE

Das Gerät darf von Kindern unter 8 Jahren und von körperlich, geistig oder sensoriell gestörten oder unerfahrene Personen nur dann verwendet werden, wenn sie beaufsichtigt sind oder wenn sie über den sicheren Gebrauch geschult wurden und von den Gefahren während der Benutzung des Gerätes Kenntnis genommen und verstanden habe Kinder dürfen nicht mit dem Gerät spielen.

Die Reinigung und Wartung, die durch den Gebraucher durchgeführt werden müssen, dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten (ordentliche oder außerordentliche Wartung) muss der Strom an der Abzugshaube abgeschaltet werden. Dazu den Netzstecker abziehen oder den Hauptschalter der Abzuh aube auf O (OFF) stellen.

Die Abzugshaube nicht an Rohrleitungen anschließen, die von Verbrennungsapparaten wie Brenner, Heizungen oder Kamine benützt werden. Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in d Abzugshaube übereinstimmt. Sicherstellen, dass die elektrische Anlage korrekt geerdet ist. Beim Kochen keine Sul stanzen verwenden, die hohe oder anomale Flammen erzeugen können.

Öl, das bereits benützt worden ist, und Fette sind besonders gefährlich und können in Brand geraten.

Für die für die Installation eines Außenmotors vorgesehenen Hauben, dürfen, nach der Installation durch einen Fachtechniker, alle Kabel, Verbindungsstecker und alle die mit der Erdung verbundenen Teile vom Benutzer nicht zugänglich sein. Der Zugang zu diesen Teilen soll ausschließlich nur für den Installateur, durch Entfernung der mit Schrauben befestigten Platten, möglich sein.

Unter der Abzugshaube dürfen keine flambierten Speisen zubereitet werden.

ACHTUNG: Verwenden Sie die Lampe nicht in Betrieb zu beheben. Es kann für die Augen schädlich sein.

Die am Installationsort geltenden und von den lokalen Behörden vorgegebenen Vorschriften zur Luftableitung müssen für die eingeschaltete Abzugshaube beachtet werden. Es wird ausdrücklich darauf hingewiesen, dass ernsthafte Brandgefahr besteht, wenn die im vorliegenden Handbuch beschriebenen Wartungsarbeiten nicht ordnungsmäßig durchgeführt werden. Achtung: Die zugänglichen Teile können warm werden, wenn die Haube mit Kochgeräten benutzt wird.

INSTALLATION

Der Sicherheitsabstand zur Unterkante der Abzugshaube zum Kochfeld muss mindestens 65 cm betragen. Geringere Abstände müssen ausdrücklich vom Hersteller genehmigt werden. (Siehe Einrichtungszeichnung). Die Abzugshaube kann in der Betriebsart Filtern und in der Betriebsart Absaugen verwendet werden. In der Betriebsart Filter mit Rückführung der Luft müssen Kohlenstofffilter verwendet werden (siehe Abschnitt KOHLENSTOFFFILTER). In der Betriebsart Absaugen mit Ableitung der gefilterten Luft nach außen ist ein angemessenes Ausgleichssystem nach Vorgabe der geltenden Vorschriften erforderlich. Der Durchmesser vom Abzugsrohr muss gleich groß oder größer als der Anschluss sein. Der Raum, in dem die Abzugshaube installiert wird, muss ausreichend belüftet sein, wenn gleichzeitig andere Geräte benützt werden, die mit Gas oder anderen Brennstoffen betrieben

werden.

Hauben für Außenmotore.

Die für Außenmotore vorbereiteten Hauben sind mit einem Verbindungsstecker für den Kabelanschluss am Außenmotor ausgestattet. Dieser Verbindungsstecker befindet sich innerhalb der Haube. Das Kabel für den Außenmotor durch die dafür bestimmte Öffnung an der Haube (üblicherweise in der Nähe der Rauchablassöffnung) ziehen und die beiden Stecker miteinander verbinden.

Für diesen Vorgang verweisen wir auf die entsprechende Zeichnung in der Gebrauchsanweisung der Außenmotore.

Die Hauben ohne Motor (Art.*0*** ) müssen ausschließlich mit der vom Hersteller gelieferten und angegebenen Ansaugeinheit mit einer maximalen Leistung von 690 W installiert und angeschlossen werden.

Für die für die Installation eines Außenmotors vorgesehenen Hauben, dürfen, nach der Installation durch einen Fachtechniker, alle Kabel, Verbindungsstecker und alle die mit der Erdung verbundenen Teile vom Benutzer nicht zugänglich sein. Der Zugang zu diesen Teilen soll ausschließlich nur für den Installateur, durch Entfernung der mit Schrauben befestigten Platten, möglich sein.

MONTAGEANLEITUNG

Achtung! Falls die Schrauben und Dübel mit dem produkt mitgeliefert curde, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind. Für die Montage der Abzugshaube das mitgelieferte Zubehör verwenden und wie auf dem beiliegenden Informationsblatt dargestellt vorgehen.

STROMANSCHLUSS

Der Stromanschluss darf ausschließlich von einem qualifizierten Elektriker durchgeführt werden und muss unter Beachtung der am Installationsort geltenden Vorschriften erfolgen.

Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in der Abzugshaube übereinstimmt. Sicherstellen, dass die elektrische Anlage unter Beachtung der geltenden Gesetzgebung und mit einer ordnungsmäßigen Erdung ausgeführt worden ist. Das Stromkabel der Abzugshaube muss besonders sorgfältig verlegt werden und darf auf keinen Fall durch Löcher geführt werden, die keine Kabelführung haben.

Wird das Gerät direkt an das Stromnetz angeschlossen, muss eine Vorrichtung vorgesehen werden, die eine Trennung vom Stromnetz, mit einem Öffnungsabstand der Kontakte, die eine komplette Abtrennung in den Zuständen der Überspannungskategorie III, entsprechend der Installationsvorschriften, ermöglicht, gewährleistet.

Der Stecker bzw. der allpolige Schalter muss bei installiertem Gerät zugänglich sein.

Ist das Versorgungskabel beschädigt, muss es gegen ein neues Spezialkabel oder gegen einen beim Hersteller bzw. beim Kundendienst erhältlichen Satz ausgewechselt werden. Es muss ein Kabel vom Typ H05VV-F mit Mindestquerschnitt 3 x 0,75mm² verwendet werden.

Bei Nichtbeachtung der am Installationsort geltenden Sicherheitsvorschriften, die für ein ordnungsmäßiges Funktionieren der elektrischen Anlage erforderlich sind, übernimmt der Hersteller keinerlei Haftung.

STEUERUNG

SOFT TOUCH STEUERUNG

In der Ausführung mit Soft Touch ist das Gerät mit vier Schaltflächen und einer Kontrollleuchte ausgestattet, die grün (Mindestgeschwindigkeit) oder rot (Höchstgeschwindigkeit) aufleuchtet, davon:

eine Schaltfläche zum Ein- und Ausschalten der Beleuchtung.

eine Schaltfläche zum Einschalten der 2. Geschwindigkeitsstufe und zum Ausschalten vom Motor.

HINWEIS. Wenn diese Schaltfläche länger als 3 Sekunden gedrückt wird, wird die Selbstabschaltung nach Ablauf von 10 Minuten aktiviert, die LED blinkt langsam.

zwei Schaltflächen + und - zum Erhöhen und Verringern der Motorgeschwindigkeit. Bei der 4. Geschwindigkeit des Motors (intensiv) wird die LED schleunig blinken und nach 5 Minuten wird automatisch die 2. Geschwindigkeit eingestellt

FERNBEDIENUNG

ACHTUNG:

Die Hauben mit seruenmäßig gelieferter Fernsteiurrung sind schon konfiguriert.

Für die als Optional bzw. als Ersatz gelieferte Fernsteuerung muss die Anerkennung gestartet warden:

1. Halten Sie die Taste + an der Haube gedrückt (während sie ausgeschaltet ist), bis die LED zu blinken beginnt (Taste loslassen).

2. Drücken Sie beim Blinken innerhalb von 1 Minute die Ein-/Aus-Taste auf der Fernbedienung.

Fernbedienung tastatur:

eine Schaltfläche zum Ein- und Ausschalten der Beleuchtung.

eine Schaltfläche zum Einschalten der 2. Geschwindigkeitsstufe und zum Ausschalten vom Motor.

zwei Schaltflächen + und - zum Erhöhen und Verringern der Motorgeschwindigkeit. Bei der 4.

Geschwindigkeit des Motors (intensiv) wird die LED blinken und nach 5 Minuten wird automatisch die 2. Geschwindigkeit eingestellt.

eine Schaltfläche TIMER zum Abschalten vom Motor nach Ablauf von 10 Minuten.

GEBRAUCH UND WARTUNG

Vor Durchführung von Reinigungs- oder Wartungsarbeiten gleich welcher Art muss der Strom an der Abzugshaube abgeschaltet werden. Dazu den Hauptschalter der Abzugshaube auf 0 (OFF) stellen.

Auswechseln der Birnen

Im Bedarfsfall darf der LED-Strahler nur von qualifizierten Technikern unter Verwendung von originalen Ersatzteilen ausgeführt werden.

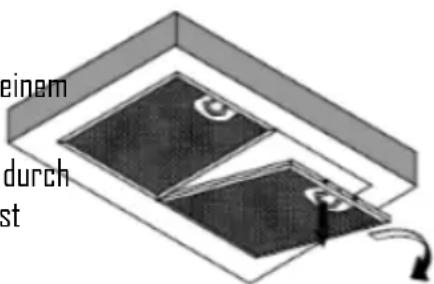

Reinigung der Metallfilter

Die Metallfilter der Abzugshaube müssen alle 2-3 Monate mit heißem Wasser und einem milden Reinigungsmittel gewaschen werden, je nachdem wie oft die Abzugshaube benützt wird. Zum Herausnehmen der Metallfilter die Filter am Griff anfassen und durch Ziehen nach unten zuerst vorne und dann hinten aus ihrem Sitz lösen Die Filter erst dann wieder einsetzen, wenn sie vollständig getrocknet sind.

einem durch st

Kohlenstofffilter

Wenn die Abzugshaube mit Filtersystem mit interner Rückführung benützt wird, müssen Kohlenstofffilter verwendet werden. Bei diesen Filtern handelt es sich um Behälter, die Aktivkohle enthalten. Die Aktivkohle in den Filtern hält die Küchendünste zurück für die Beseitigung oder Austausch der Filter Siehe Abbildung

Die POLYESTER Kohlenstofffilter können nicht wiederverwertet oder gewaschen werden, sondern müssen regelmäßig ausgewechselt werden, und zwar alle 4 Monate, wenn die Abzugshaube zwei Stunden täglich benützt wird. Mit Fett verschmutzte Filter stellen eine Brandgefahr dar! Je nach Modell kann die Abzugshaube mit runden oder rechteckigen Kohlenstofffiltern ausgestattet sein.

warden: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Im Unterschied zu anderen Kohlefiltern kann der LONG LIFE. Kohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzughaube sollte der Filter jeden zweiten Monat gereinigt werden. Der Filter wird am besten in der Spülmaschine gereinigt. Normalen Reiniger verwenden un die höchste Temperatur wählen. Der Filter sollte separate gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muß der Filter im Backhofen getrocknet werden. Ober – und Unterhitze sowie eine Temperatur von maximal 100 °C wählen und den Filter 10 Minuten lang trocken. Wenn der Filter abgekühlt ist, setzen Sie ihn wieder in die Haube ein. Der Filter muss ausgewechselt werden, sobald er nicht mehr in der Lage ist die Küchengerüche aufzunehmen.

Kondensation in der Haube

Die Induktions- oder Glaskeramikflächen erhitzen die Speisen sehr schnell und erzeugen Kochdampf noch bevor sich die Oberflächen der Glas- bzw. Stahlhaube erwärmt haben. Dieser Vorgang bildet Kondenswasser mit darauffolgendem Tropfen. Ein anderer Grund der Kondensation könnte sein, dass das Rauchablassrohr nicht den von uns empfohlenen Abmessungen entspricht (siehe Paragraf INSTALLATION). Der in der Haube, während der Abkühlung, zurückbleibende Dampf kondensiert sich und bildet Tropfen. Wir empfehlen die Haube zehn Minuten vor dem Kochen einzuschalten und sie, nach Beendung des Kochens, eingeschaltet lassen, damit der ganze sich in der Rohrleitung angesammelte Rauch ausströmen kann.

Außerdem ist eine regelmäßige Reinigung der Filter sehr wichtig, und dass diese, falls sie sich verschlechtert haben sollten, ausgewechselt werden (siehe REINIGUNG DER METALLFILTER).

Reinigung der Abzugshaube

Eine regelmäßige Reinigung der Oberflächen vermeidet eine spätere schwierige Entfernung von sich angesetzten Verkrustungen. Lackierte oder verkupferte Abzugshauben mit einem weichen Lappen und etwas warmem Wasser und neutralem Reinigungsmit sauber machen. Es ist verboten, Flüssigkeiten direkt auf die Abzugshaube zu schütten! Keine Scheuermittel verwenden! Abzugshauben aus Edelstahl mit Spezialprodukten für matte Edelstahlflächen sauber machen (keine Scheuermittel, ätzende Produkte oder chlorhaltigen Produkte verwenden). Dabei darauf achten, dass mit dem Lappe in Richtung der Oberflächenstruktur gewischt wird. Keine aggressiven Produkte, chemischen Lösungsmittel oder Produkte auf Erdölbasis verwenden, da diese ölige Rückstände hinterlassen, die oxydieren oder polymerisieren können.

Der Hersteller ist nicht für Beeinträchtigungen vom Aussehen der Abzugshaube haftbar, die durch Nichtbeachtung der oben stehenden Hinweise entstanden sind.

INSTRUCTIONS POUR L'UTILISATION, L'ENTRETIEN ET L'INSTALLATION DE LA HOTTE.

ELEKTRISCHE AANSLUITING

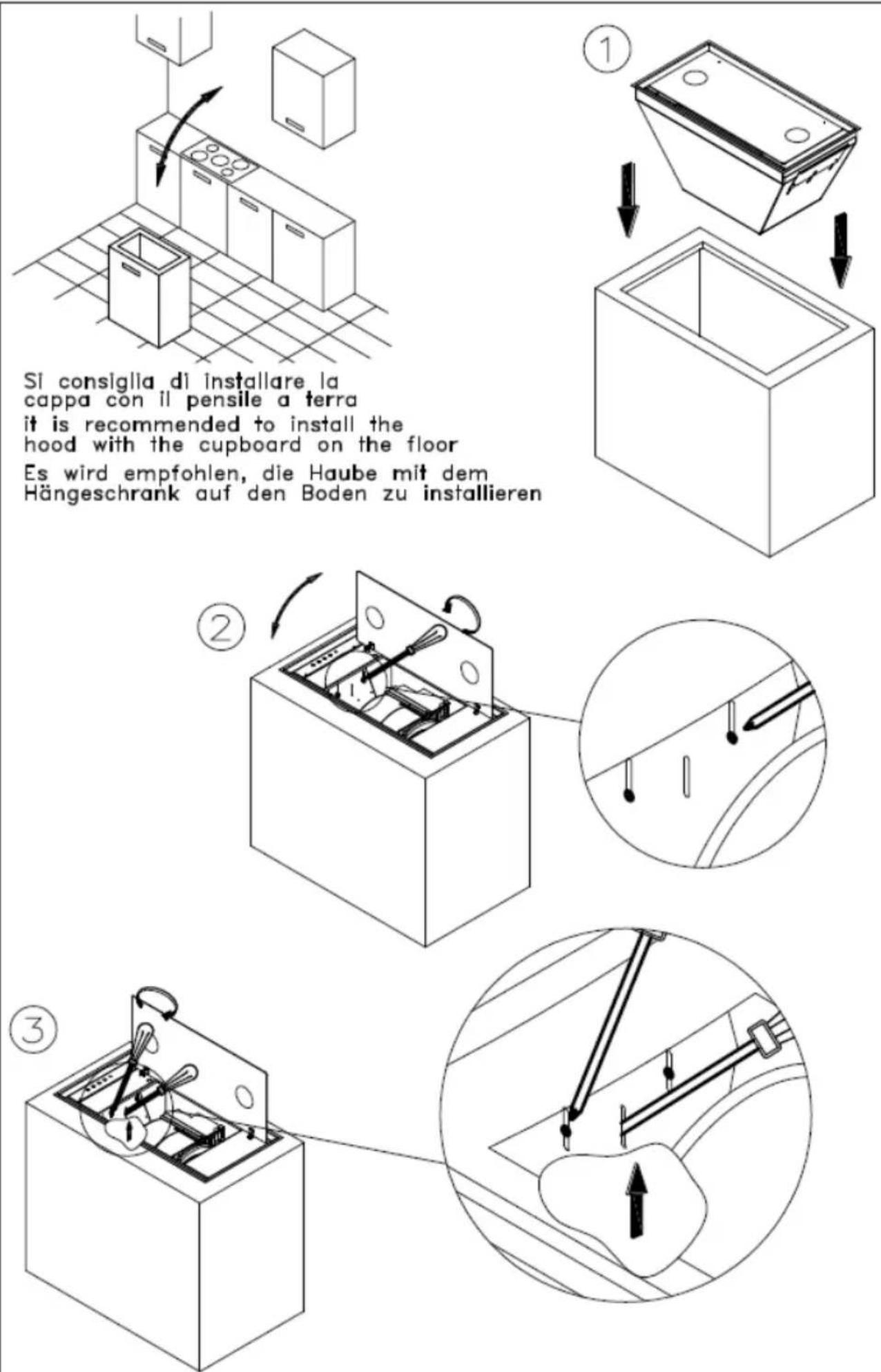

Si consiglia di installare la cappa con il pensile a terra it is recommended to install the hood with the cupboard on the floor Es wird empfohlen, die Haube mit dem Hängeschrank auf den Boden zu installieren

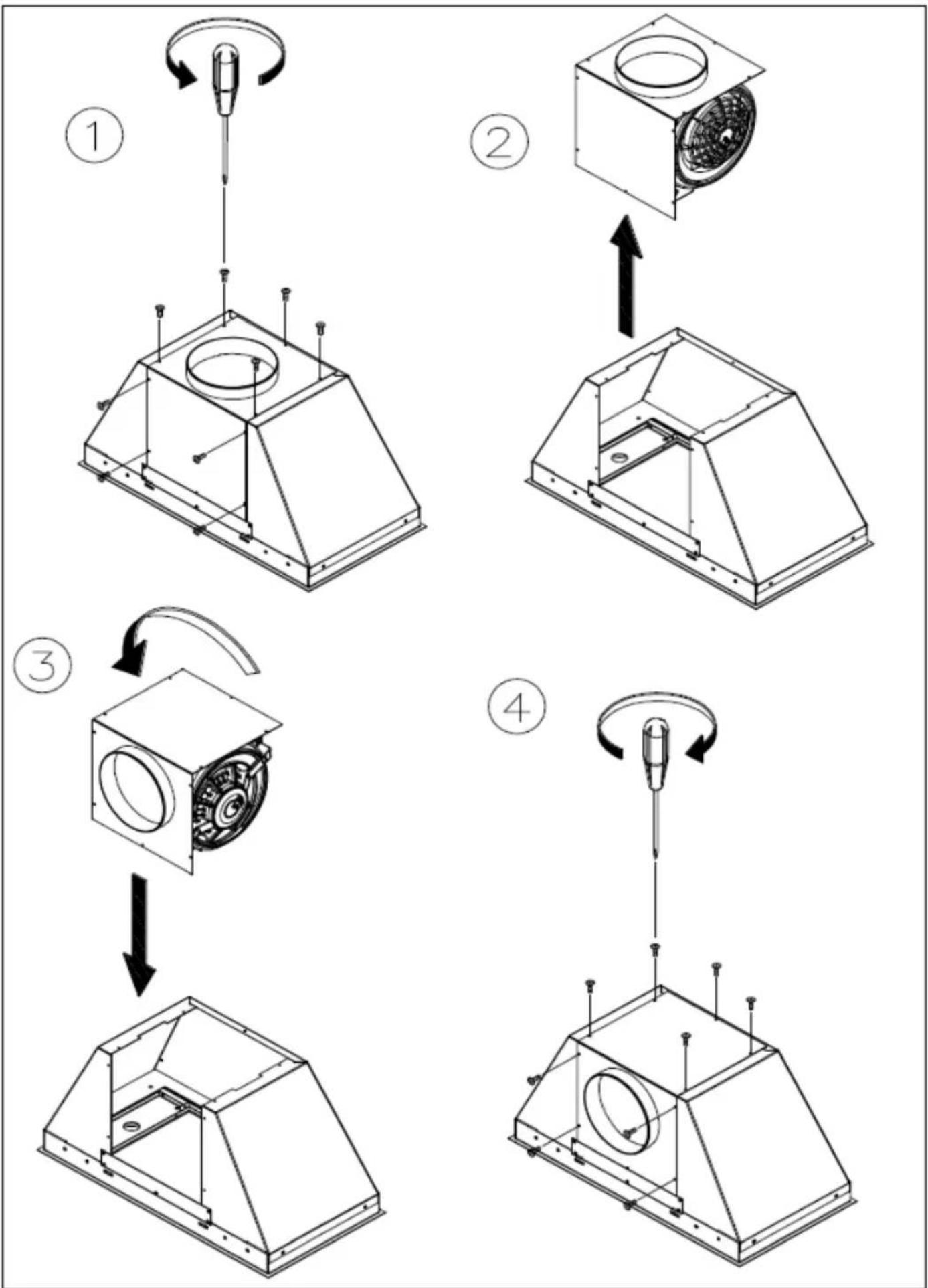

AIDA BACK EXIT
