Betriebsanleitung

Passiver Spannungsverteiler

Process
Line

AC295x

Inhaltsverzeichnis

1 Vorbemerkung 3

1.1 Verwendete Symbole 3
1.2 Verwendete Warnhinweise 3

2 Sicherheitshinweise 4

3 Bestimmungsgemäße Verwendung 5

3.1 Sicherheitssymbol auf dem Gerät 5

4 Montage 6

4.1 Gerät montieren 6

5 Elektrischer Anschluss 7

5.1 UL-Anwendung 7
5.2 Anschlussbelegung.... 7
5.3 Spannungseinspeisung / Sicherung 8

6 Bedien- und Anzeigeelemente 9
7 Maßzeichnung 10
8 Wartung, Instandsetzung und Entsorgung 11

1 Vorbemerkung

Anleitung, technische Daten, Zulassungen, Zubehör und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com.

1.1 Verwendete Symbole

√ Voraussetzung
▶ Handlungsanweisung
Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

1.2 Verwendete Warnhinweise

ACHTUNG

Warnung vor Sachschäden

VORSICHT

Warnung vor Personenschäden

▷ Leichte reversible Verletzungen sind möglich.

WARNUNG

Warnung vor schweren Personenschäden

▷ Tod oder schwere irreversible Verletzungen sind möglich.

2 Sicherheitshinweise

- Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

– Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.

Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Bei Fehlfunktionen des Geräts mit dem Hersteller in Verbindung setzen. Eingriffe in das Gerät sind nicht zulässig.
• Montage, elektrischer Anschluss, Inbetriebnahme, Programmierung, Konfiguration, Bedienung und Wartung des Produktes darf nur für die jeweilige Tätigkeit ausgebildetes, autorisiertes Fachpersonal durchführen.
• Geräte, Stecker und Kabel wirksam vor Beschädigung schützen.
• Beschädigte Geräte austauschen, da anderenfalls die technischen Daten und die Sicherheit beeinträchtigt werden.

3 Bestimmungsgemäße Verwendung

Das passive Process
Line-Spannungsverteilermodul dient zur Versorgung von IO-Link-Mastern oder von AS-i Modulen und intelligenten Sensoren / Aktuatoren.

▷ Jeder Versorgungsanschluss (AS-i Betrieb: AS-i / AUX; IO-Link Betrieb: US / UA) verfügt über eine Überstromerkennung (keine Abschaltung).

• AC2950: 4-Port-Spannungsverteiler
• AC2951: 8-Port-Spannungsverteiler

Das Gerät ist für den schaltschranklosen Einsatz (im Innenbereich) in der Lebensmittelindustrie konzipiert.

Die Impedanz des Spannungsverteilers entspricht der eines Standardslaves im AS-i Netzwerk.

▶ Das Gerät nur innerhalb der Grenzen der technischen Daten einsetzen.

3.1 Sicherheitssymbol auf dem Gerät

Sicherheitssymbol auf dem Gerät:

▶ Für den sicheren Betrieb des Geräts die Betriebsanleitung beachten.

4 Montage

4.1 Gerät montieren

▶ Anlage während der Montage spannungsfrei schalten.
▶ Zur Montage eine plane Montageoberfläche verwenden.

▶ Gerät auf der Montagefläche mit 2 Montageschrauben und Unterlegscheiben der Größe M5 befestigen, maximales Anzugsdrehmoment 1,8 Nm.

5 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.

Anlage spannungsfrei schalten.

Spannungsversorgung nach SELV / PELV.

Die IP-Schutzart des Gesamtsystems hängt ab von den Schutzarten der einzelnen Geräte, der genutzten Verbindungselemente und der zugehörigen Verschlusskappen.

Die M12-Anschlussteile im Gerät entsprechen den Dichtigkeitsanforderungen der Norm EN61076-2-101. Für die Einhaltung der Schutzart dürfen nur nach dieser Norm zertifizierte Kabel verwendet werden. Der Systemersteller ist verpflichtet, bei selbst konfektionierten Kabeln die Dichtigkeit sicherzustellen.

• Empfohlene maximale Leitungslänge: 5 m (AS-i Betrieb)
• Empfohlene maximale Leitungslänge: 20 m (IO-Link Betrieb)
Kabel mit 0,6...0,8 Nm Anzugsdrehmoment befestigen, die Angaben des Kabelherstellers beachten.

▶ Verschraubung nach den Angaben des Kabelherstellers durchführen, ein maximales Anzugsdrehmoment von 0,8 Nm ist zulässig.
▶ M12-Stecker bei der Montage senkrecht aufsetzen, damit die Überwurfmutter nicht das Gewinde beschädigt.
▶ Kabel in Abhängigkeit von den Montagebedingungen mit einer Zugentlastung versehen, um unzulässige Belastung der Montagepunkte und der M12-Anschlüsse zu vermeiden.
▶ Auf richtigen Sitz und fehlerfreie Montage der M12-Anschlussteile achten. Bei Nichtbeachtung kann die spezifizierte Schutzart nicht gewährleistet werden.
▶ Für den Anschluss M12-Steckverbindungen mit mindestens der Schutzart IP 65 / IP 66 / IP 67 verwenden, je nach Anforderung der Anwendung.
▶ M12-Stecker mit vergoldeten Kontakten verwenden.
▶ Nicht benutzte Buchsen mit M12-Verschlusskappen verschließen, Anzugsdrehmoment 0,6...0,8 Nm.

Bei Leitungslängen größer 20 m (IO-Link Betrieb) den eintretenden Spannungsabfall und die notwendige minimale Versorgungsspannung von 20 V beachten.

5.1 UL-Anwendung

Für den Geräteanschluss nur UL-zertifizierte Kabel der Kategorie CYJV oder PVVA mit einer Mindesttemperatur von 80°C verwenden (75°C bei einer maximalen Umgebungstemperatur von 40°C).

5.2 Anschlussbelegung

Spannungsversorgung Power IN 0 (Spannungseingang)

IO-Link Betrieb	M12 Stecker(4-polig, A-codiert)	AS-i Betrieb
1: + 24 V DC (US)		1: AS-i +
2: GND (UA)		2: AUX -
3: GND (US)		3: AS-i -
4: + 24 V DC (UA)		4: AUX +

Spannungsversorgung Power OUT 1...4 (AC2950) / 1...8 (AC2951) (Spannungsausgang)

IO-Link Betrieb	M12-Buchse(4-/5-polig, A-codiert)	AS-i Betrieb
1: + 24 V DC (US)		1: AS-i +
2: GND (UA)		2: AUX -
3: GND (US)		3: AS-i -
4: + 24 V DC (UA)		4: AUX +
5: n.c.		5: n.c.

5.3 Spannungseinspeisung / Sicherung

Die maximale Strombelastbarkeit der M12-Anschlüsse beachten ( → tech. Daten).

ACHTUNG

Keine geräteinterne Strombegrenzung.

▷ Bei Überlastung der M12-Steckverbindungen (Überstrom) ist eine Beschädigung des Geräts oder Brand möglich.
Jeder Versorgungsanschluss AS-i + / AUX + (AS-i Betrieb) bzw. + 24 V DC (US) / + 24 V DC (UA) (IO-Link Betrieb) ist durch externe Maßnahmen auf die Werte der technischen Daten (Stromaufnahme) zu begrenzen.
▶ Gerät geschützt.

6 Bedien- und Anzeigeelemente

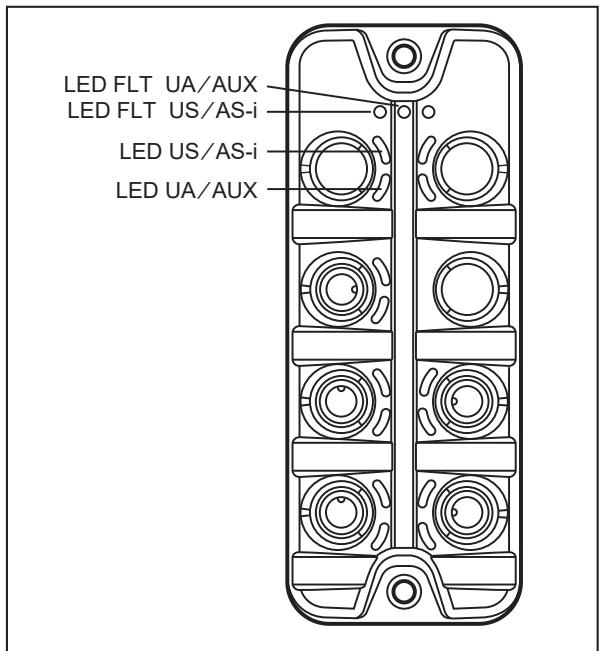

Abb. 1: LED-Belegung

LED US / AS-i grün:	US / AS-i Spannungsversorgung o.k.
LED UA / AUX grün:	UA / AUX Spannungsversorgung o.k.
LED FLT US / AS-i rot blinkt:	US / AS-i Spannungsausgang überlastet (Überstrom detektiert)
LED FLT UA / AUX rot blinkt:	UA / AUX Spannungsausgang überlastet (Überstrom detektiert)

7 Maßzeichnung

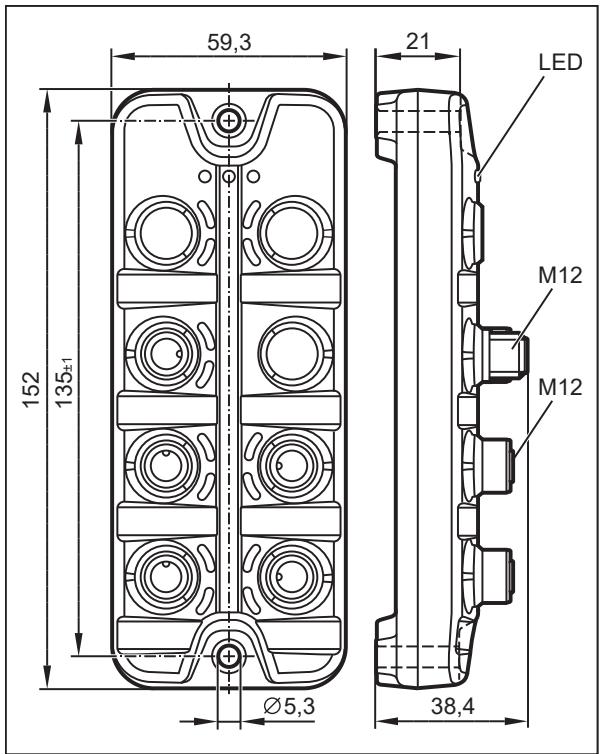

Abb. 2: AC2950: 4-Port-Spannungsverteiler

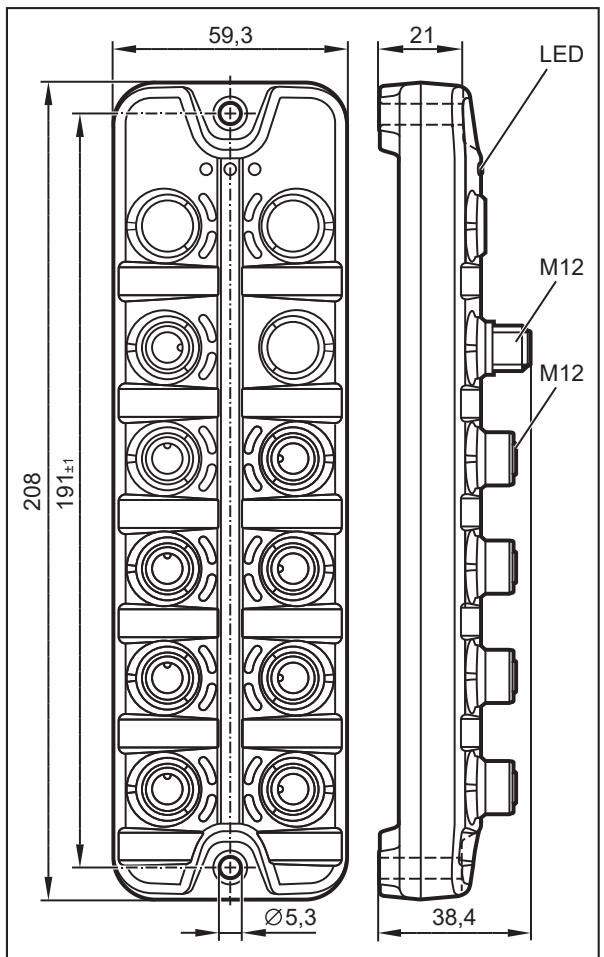

Abb. 3: AC2951: 8-Port-Spannungsverteiler

8 Wartung, Instandsetzung und Entsorgung

Der Betrieb des Geräts ist wartungsfrei.

Das Gerät darf nur vom Hersteller repariert werden.

▶ Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.

Reinigung:

▶ Das Gerät von der Spannungsversorgung trennen.

▶ Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Mikrofasertuch entfernen.
