Marke	IFM
Modell	NF5010
Produkttyp	Induktiver NAMUR-Sensor
Verwendung	Induktive Erfassung in explosionsgefährdeten Bereichen (ATEX)
ATEX-Klassifizierung	Ex II 1G Ex ia IIC T6 Ga (Ta -20...70°C) Ex II 1D Ex ia IIIC T200 90°C Da (Ta -20...70°C)
Zulässige Umgebungstemperatur	-20...70°C (je nach Version T6) oder -20...80°C (je nach Version T5)
Baumusterprüfbescheinigung	EU: PTB01ATEX2191, BVS04ATEXE153X IECEx: BVS 06.0003X
Maximale Versorgungsspannung (Ui)	15 V
Maximaler Versorgungsstrom (Ii)	50 mA
Maximale Leistung (Pi)	120 mW
Interne Induktivität (Li)	134 μH
Interne Kapazität (Ci)	141 nF
Montage	Gerät und Kabel vor Zerstörung schützen; statische Aufladungen vermeiden; Metallteile an einen Potentialausgleich anschließen
Wartung	Keine Reparatur möglich; bei Defekt den Hersteller kontaktieren
Reinigung	Produkt nicht verändern; ATEX-Sicherheitshinweise beachten
Ersatzteile	Nicht verfügbar; bei Defekt Gerät ersetzen
Reparierbarkeit	Nicht durch den Benutzer reparierbar
Allgemeine Informationen	Bedienungsanleitung einschließlich ATEX-Richtlinien und Spezifikationen für Eigensicherheit

Häufig gestellte Fragen - NF5010 IFM

Was ist der vorgesehene Verwendungszweck des NF5010?

Der NF5010 ist ein induktiver NAMUR-Sensor zur Verwendung in explosionsgefährdeten Bereichen gemäß der ATEX-Klassifizierung.

Welche Umgebungstemperaturbedingungen gelten für den NF5010?

Die zulässige Umgebungstemperatur beträgt -20...70°C für die Version T6 und -20...80°C für die Version T5.

Welche Konformitätszertifikate besitzt der NF5010?

Er besitzt die EU-Baumusterprüfbescheinigung PTB01ATEX2191 und BVS04ATEXE153X sowie das IECEx-Zertifikat BVS 06.0003X.

Wie wird der NF5010 in ATEX-Zone installiert?

Die Installation muss von qualifiziertem Personal durchgeführt werden. Gerät und Kabel sind zu schützen, statische Aufladungen zu vermeiden und die Metallteile an einen Potentialausgleich anzuschließen.

Was sind die maximalen elektrischen Werte des NF5010?

Die maximale Spannung Ui beträgt 15 V, der maximale Strom Ii 50 mA und die maximale Leistung Pi 120 mW.

Wie hoch sind die interne Induktivität und Kapazität des NF5010?

Die interne Induktivität Li beträgt 134 μH und die interne Kapazität Ci 141 nF.

Kann der NF5010 repariert werden?

Nein, das Produkt darf nicht verändert werden und es ist keine Reparatur möglich. Bei Defekt ist der Hersteller zu kontaktieren.

Welche Risiken sind bei der Verwendung des NF5010 zu vermeiden?

Elektrostatische Aufladungen an Kunststoffteilen und Kabeln sind zu vermeiden, und das Gerät darf nicht in einer Trennwand zwischen verschiedenen Zonen installiert werden.

Was ist die ATEX-Klassifizierung des NF5010?

Für Gaszone: Ex II 1G Ex ia IIC T6 Ga (oder T5); für Staubzone: Ex II 1D Ex ia IIIC T200 90°C Da (oder T200 100°C).

Wo findet man die vollständige Bedienungsanleitung des NF5010?

Die Original-Bedienungsanleitung und Übersetzungen können beim Händler oder Hersteller angefordert werden (siehe Deckblatt/Rückseite).

BEDIENUNGSANLEITUNG NF5010 IFM

(Ex-Schutz relevanter Teil)

Induktiver Sensor NAMUR

1. Nach der ATEX-Richtlinie 2014/34/EU (ATEX) muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EU Konformitätserklärung in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihr hem Händler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf auf hin, dass jegliche Haftung ausgeschlossen ist, die thereaus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EE Eesti keel

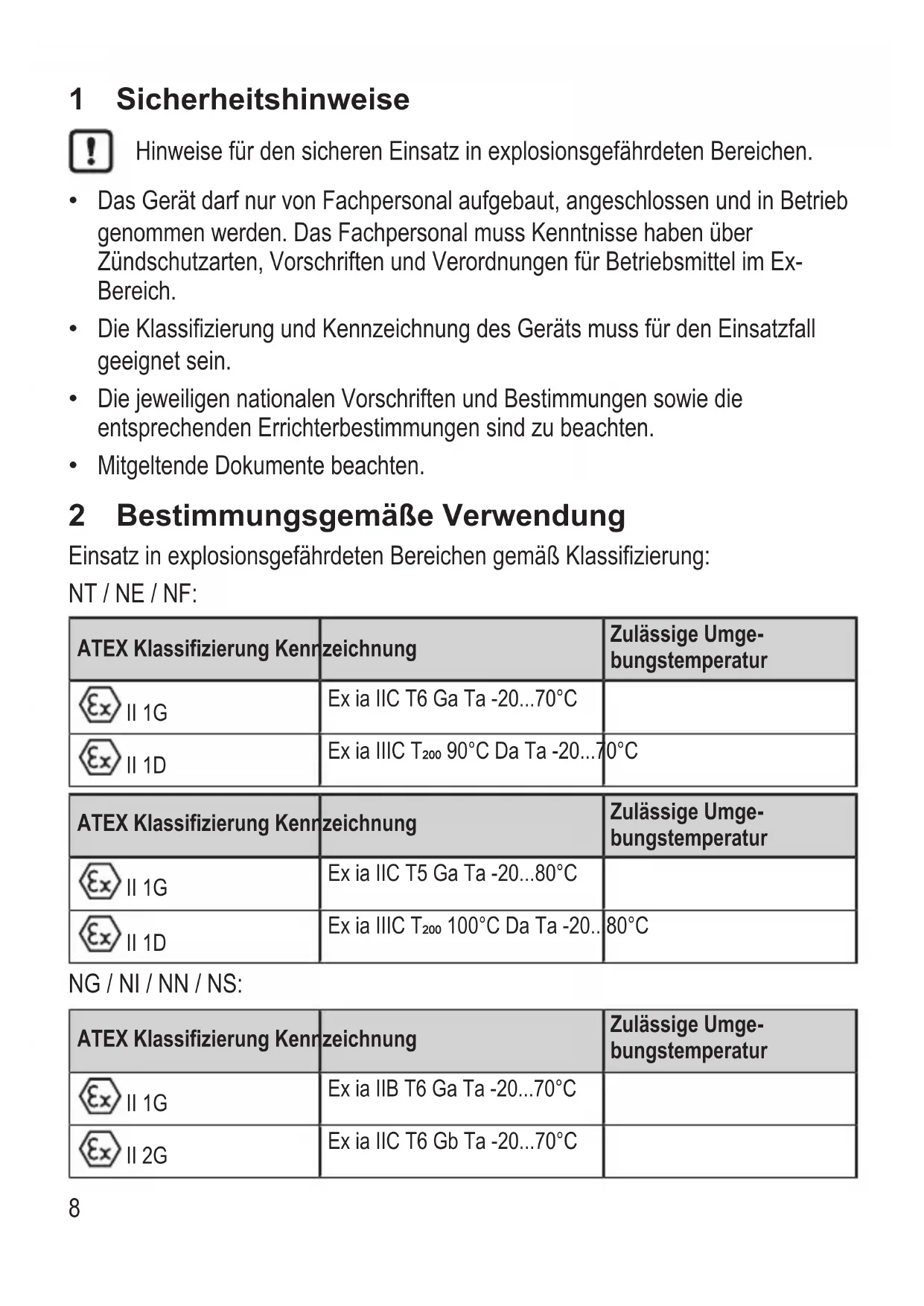

1 Sicherheitshinweise

Hinweise für den sicheren Einsatz in explosionsgeführdeten Bereichen.

• Das Gerätarf nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb genommen werden. Das Fachpersonal muss Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich.
  Die Klassifizierung und Kennzeichnung des Geräts muss für den Einsatzfall geeignet sein.
• Die jeweiligen nationalen Vorschriften und Bestimmungen sowie die entsprechenden Errichterbestimmungen sind zu beachten.
  Mitgeltende Dokumente beachten.

2 Bestimmungsgemäß Verwendung

Einsatz in explosionsgeführdeten Bereichen gemäß Klassifizierung:

NT/NE/NF:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ΞxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
II 1D	Ex ia IIC T200 90°C Da Ta -20...7	0°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IIC T200 100°C Da Ta -20..	80°C

Baumusterprüfbescheinigung:

EU:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Die Anforderungen folgender Normen werden erfüllt:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Anschluss nur an eigensichere Stromkreise, die mit Baumusterprüfbescheinigung zugelassen sind und folgende Höchstwerte nicht überschreiben:

Ui = 15 V, Li = 50 mA, Pi = 120 mW

Maximal wirksame innere Induktivität (Li) und Kapazität (Ci):

Artikelnummer Innere Induktiv	tät (Li) in μH Innere Kapazität	Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Gerat und Kabel vor Zerstörung schützen.
Statische Aufladungen an Kunststoffgeräten und Kabeln vermeiden.
Zur Vermeidung von elektrostatischer Aufladung metallische Teile (Steckergehause, Befestigungselemente, Schutzgehause usw.) in den Potentialausgleich einbeziehen.
Gerät nicht in die Trennwand zwischen verschiedenen Zonen einbauen.
Beim Einsatz in Zone 0 die Kabeldosen vor intensiver elektrostatischer Aufladung schützen.

3.1 Besondere Bedingungen für den sicheren Betrieb

Die Kennzeichnung immer der Betriebsanleitung enthalten, da sie aus Platzgründen nicht vollständig auf dem Gerät aufgebracht sein könnte.

4 Wartung, Instandsetzung und Entsorgung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Im Fehlerfallitte an den Hersteller wenden.

Bei Bedarf können Datenblätter oder Baumusterprübschesingungen / Zertifikate beim Hersteller angefordert werden ( → Deckblatt / Rückseite).
