RM 443 T - Rasenmäher STIHL - Kostenlose Bedienungsanleitung

Produkttyp	Benzin-Rasenmäher mit Selbstantrieb
Marke	Stihl
Modell	RM 443 T
Motor	Briggs & Stratton 550EX OHV RS, 4-Takt
Hubraum	140 cm³
Nennleistung	2,1 kW bei 2800 U/min
Kraftstofftank	0,8 L
Schnittbreite	41 cm
Schnitthöhe	6 Stufen, 25 bis 75 mm, Zentralverstellung
Grasfangkorb	55 L, mit Füllstandsanzeige
Antrieb	1 Vorwärtsgang, Sanftanlauf
Abmessungen (L × B × H)	144 × 48 × 109 cm
Gewicht	25 kg
Durchmesser Räder vorne/hinten	180 mm / 200 mm
Garantierter Schallleistungspegel	94 dB(A)
Schalldruckpegel	81 dB(A)
Hand-Arm-Vibrationen	4,10 m/s², Unsicherheit 2,05 m/s²
Sicherheit	Motorstoppbügel, Messerbremse (Stopp < 3 s)
Führungsholm	Doppelholm, verstellbar und klappbar
Gängige Ersatzteile	Schneidmesser Ref. 6338 702 0100
Wartung	Jährliche Überprüfung in Fachwerkstatt empfohlen

Häufig gestellte Fragen - RM 443 T STIHL

Wie starte ich den Stihl RM 443 T Rasenmäher?

Halten Sie den Motorstoppbügel gegen den Führungsholm gedrückt, ziehen Sie dann langsam am Startseil, bis Sie einen Widerstand spüren. Ziehen Sie dann kräftig durch. Wiederholen Sie den Vorgang, bis der Motor anspringt. Starten Sie nicht in hohem Gras.

Welches Motoröl verwenden und wie den Ölstand prüfen?

Konsultieren Sie die Anleitung des Briggs & Stratton Motors bezüglich Öltyp und -menge. Prüfen Sie regelmäßig den Ölstand mit dem Messstab und überschreiten Sie nicht die maximale Füllmenge.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den Zentralverstellhebel (Griff unter dem Führungsholm). Heben Sie den Hebel an, heben oder senken Sie den Mäher, um eine der 6 Stufen (25 bis 75 mm) zu wählen, lassen Sie dann den Hebel los, um einzurasten.

Wie leere ich den Grasfangkorb?

Stellen Sie den Motor ab und warten Sie, bis das Messer stillsteht. Öffnen Sie die Auswurfklappe, hängen Sie den Korb aus. Öffnen Sie die Verriegelungslasche, kippen Sie den oberen Teil des Korbs nach hinten, um das Gras zu entleeren, schließen Sie ihn wieder und hängen Sie ihn ein.

Was tun, wenn der Rasenmäher ungewöhnlich vibriert?

Schalten Sie sofort den Motor aus und ziehen Sie den Zündstecker ab. Überprüfen Sie das Schneidmesser (Risse, Verschleiß), die Befestigung und die Welle. Ist das Messer beschädigt oder unausgewuchtet, ersetzen Sie es und ziehen Sie die Schraube mit 60-65 Nm an.

Wie lagere ich den Rasenmäher für den Winter ein?

Leeren Sie den Kraftstofftank (lassen Sie den Motor laufen, bis er ausgeht). Reinigen Sie das Gerät gründlich. Lassen Sie das Motoröl ab. Gießen Sie 3 cm³ Öl durch die Zündkerzenöffnung in den Zylinder und ziehen Sie am Starter. Lagern Sie ihn an einem trockenen, geschlossenen Ort.

Wie ersetze ich das Schneidmesser?

Ziehen Sie den Zündstecker ab. Kippen Sie den Mäher in die Reinigungsposition. Blockieren Sie das Messer mit einem Holzstück, lösen Sie die Befestigungsschraube (Drehmoment 60-65 Nm). Montieren Sie das neue Messer mit den Flügeln nach oben, verwenden Sie eine neue Sicherungsscheibe und Loctite 243.

Der Rasenmäher fährt nicht selbstständig vorwärts, was prüfen?

Stellen Sie sicher, dass der Fahrantriebsbügel zum Führungsholm gezogen und gehalten wird. Prüfen Sie, ob das Getriebe blockiert ist. Hält das Problem an, könnte der Keilriemen abgenutzt sein (Verschleißteil) – lassen Sie ihn von einem Stihl-Händler überprüfen.

Welche wesentlichen Sicherheitseinrichtungen gibt es?

Der Motorstoppbügel stoppt Motor und Messer in weniger als 3 Sekunden, sobald er losgelassen wird. Nie diesen Bügel umgehen. Auch die Auswurfklappe, der Grasfangkorb und der korrekt montierte Führungsholm gehören zu den Schutzvorrichtungen.

Wo finde ich Ersatzteile wie das Messer?

Stihl-Originalteile sind bei Stihl-Fachhändlern erhältlich. Das Schneidmesser für den RM 443 T trägt die Referenz 6338 702 0100. Verwenden Sie immer zugelassene Teile, um die Sicherheit zu gewährleisten.

BEDIENUNGSANLEITUNG RM 443 T STIHL

DE Gebrauchsanleitung

Liebe Kundin, lieber Kunde,

es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.

Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.

Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN UND AUFBEWAHREN.

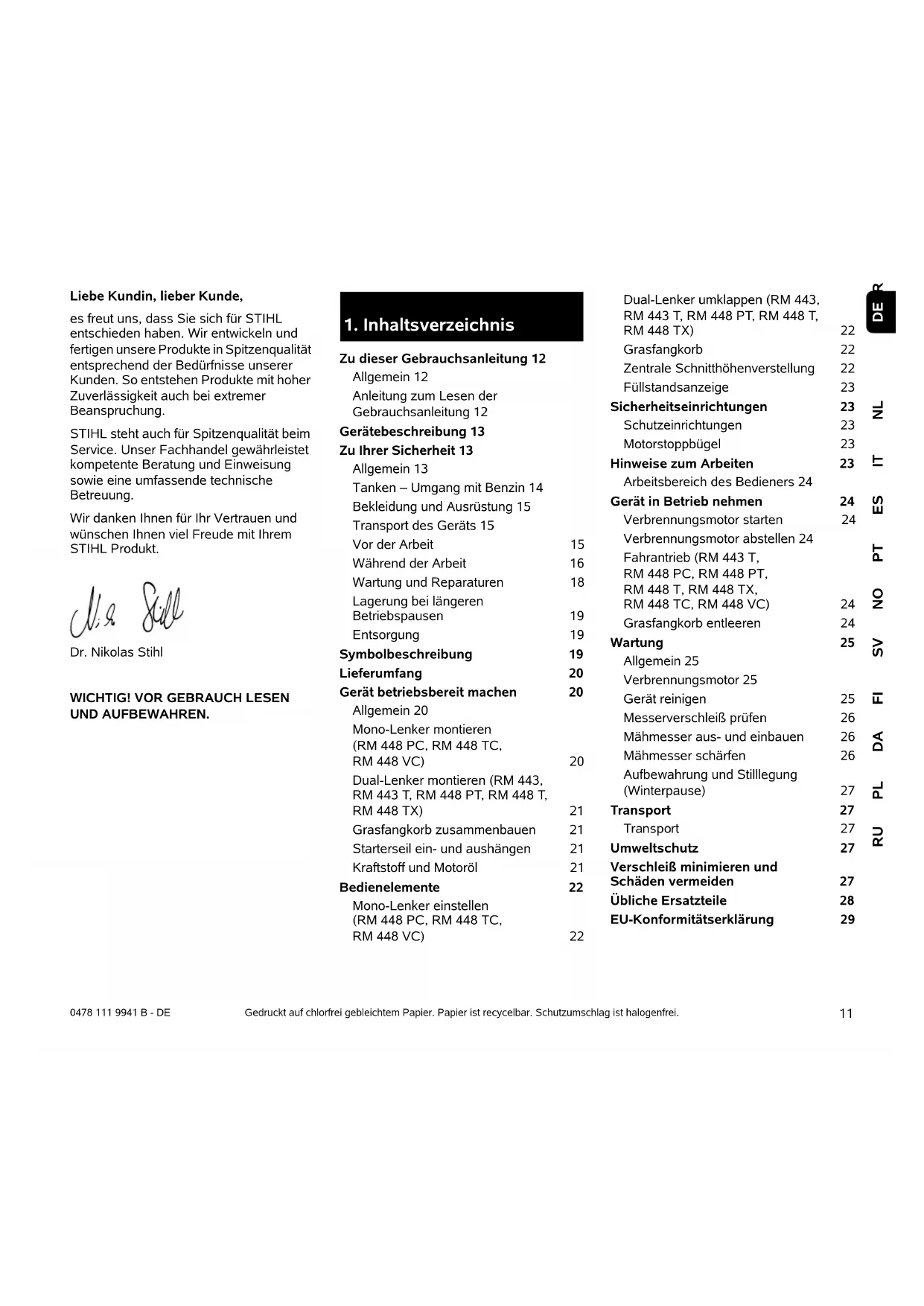

1. Inhaltsverzeichnis

Zu dieser Gebrauchsanleitung 12

Allgemein 12

Anleitung zum Lesen der

Gebrauchsanleitung 12

Gerätebeschreibung 13

Zu Ihrer Sicherheit 13

Allgemein 13

Tanken – Umgang mit Benzin 14

Bekleidung und Ausrüstung 15

Transport des Geräts 15

Vor der Arbeit 15

Während der Arbeit 16

Wartung und Reparaturen 18

Lagerung bei längeren

Betriebspausen 19

Entsorgung 19

Symbolbeschreibung 19

Lieferumfang 20

Gerät betriebsbereit machen 20

Allgemein 20

Mono-Lenker montieren

(RM 448 PC, RM 448 TC, RM 448 VC) 20

Dual-Lenker montieren (RM 443,

RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) 21

Grasfangkorb zusammenbauen 21

Starterseil ein- und aushängen 21

Kraftstoff und Motoröl 21

Bedienelemente 22

Mono-Lenker einstellen

Zentrale Schnitthöhenverstellung 22

Füllstandsanzeige 23

Sicherheitseinrichtungen 23

Schutzeinrichtungen 23

Motorstoppbügel 23

Hinweise zum Arbeiten 23

Arbeitsbereich des Bedieners 24

Gerät in Betrieb nehmen 24

Verbrennungsmotor starten 24

Verbrennungsmotor abstellen 24

Fahrantrieb (RM 443 T,

RM 448 PC, RM 448 PT,

RM 448 T, RM 448 TX,

RM 448 TC, RM 448 VC) 24

Verbrennungsmotor 25

Gerät reinigen 25

Messerverschleiß prüfen 26

Mähmesser aus- und einbauen 26

Mähmesser schärfen 26

Aufbewahrung und Stilllegung (Winterpause) 27

Transport 27

Transport 27

Umweltschutz 27

Verschleiß minimieren und Schäden vermeiden 27

Übliche Ersatzteile 28

EU-Konformitätserklärung 29

Rasenmäher STIHL

Anschrift STIHL Hauptverwaltung 29

Anschriften STIHL

Vertriebsgesellschaften 29

Übergabebestätigung 33

Servicebestätigung 33

2. Zu dieser

Gebrauchsanleitung

2.1 Allgemein

Diese Gebrauchsanleitung ist eine

Originalbetriebsanleitung des

Herstellers im Sinne der EG-Richtlinie 2006/42/EC.

STIHL arbeitet ständig an der

Weiterentwicklung seiner Produktpalette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus den Angaben und Abbildungen dieses Heftes können aus diesem Grund keine Ansprüche abgeleitet werden.

In dieser Gebrauchsanleitung sind eventuell Modelle beschrieben, welche nicht in jedem Land verfügbar sind.

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht

der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

2.2 Anleitung zum Lesen der Gebrauchsanleitung

Bilder und Texte beschreiben bestimmte Handhabungsschritte.

Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklärt.

Blickrichtung:

Blickrichtung bei Verwendung „links“ und „rechts“ in der Gebrauchsanleitung: Der Benutzer steht hinter dem Gerät und blickt in Fahrtrichtung vorwärts.

Kapitelverweis:

Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: (⇒ 4.)

Kennzeichnung von Textabschnitten:

Die beschriebenen Anweisungen können wie in den folgenden Beispielen gekennzeichnet sein.

Handhabungsschritte, die das Eingreifen des Benutzers erfordern:

- Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigen ...

Generelle Aufzählungen:

– Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen

Texte mit zusätzlicher Bedeutung:

Textabschnitte mit zusätzlicher Bedeutung werden mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusätzlich hervorzuheben.

Gefahr!

Unfall- und schwere

Verletzungsgefahr für Personen. Ein bestimmtes Verhalten ist notwendig oder zu unterlassen.

Warnung!

Verletzungsgefahr für Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen.

Vorsicht!

Leichte Verletzungen bzw.

Sachschäden können durch ein bestimmtes Verhalten verhindert werden.

Hinweis

Information für eine bessere Nutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden.

Texte mit Bildbezug:

Abbildungen, die den Gebrauch des Geräts erklären, finden Sie ganz am Anfang der Gebrauchsanleitung.

Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.

3. Gerätebeschreibung

1 Motorstoppbügel
2 Bügel Fahrantrieb (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC)
3 Hebel Vario-Antrieb (RM 448 VC)
4 Lenkeroberteil
5 Starterseil
6 Schnellspanner (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
7 Lenkerunterteil (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
8 Verbrennungsmotor
9 Schalldämpfer mit Schutzgitter
10 Zündkerzenstecker
11 Haltegriff vorne
12 Vorderrad
13 Hinterrad
14 Grasfangkorb
15 Haltegriff hinten
16 Hebel Schnitthöhenverstellung
17 Leistungsschild mit Maschinennummer
18 Lenkerkonsole (RM 448 PC, RM 448 TC, RM 448 VC)
19 Rasthebel Lenker (RM 448 PC, RM 448 TC, RM 448 VC)

4. Zu Ihrer Sicherheit

4.1 Allgemein

Bei der Arbeit mit dem Gerät sind diese Unfall-Verhütungsvorschriften unbedingt zu befolgen.

Vor der ersten Inbetriebnahme muss die gesamte Gebrauchsanleitung aufmerksam durchgelesen

werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf.

Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der separaten Gebrauchsanleitung Verbrennungsmotor entnehmen können.

Diese Vorsichtsmaßnahmen sind für Ihre Sicherheit unerlässlich, die Auflistung ist jedoch nicht abschließend. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut.

Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist.

Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden, dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind.

Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen.

Lebensgefahr durch Erstickung! Erstickungsgefahr für Kinder beim Spielen mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.

Das Gerät inklusive aller Anbauten darf nur an Personen weitergegeben bzw. verliehen werden, die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden.

Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden.

Sicherstellen, dass der Benutzer körperlich, sensorisch und geistig fähig ist, das Gerät zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.

Sicherstellen, dass der Benutzer volljährig ist oder entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet wird.

Das Gerät ist für den privaten Gebrauch konzipiert.

Achtung – Unfallgefahr!

Der Rasenmäher ist nur zum Rasenmähen bestimmt. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schäden am Gerät führen.

Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher für folgende Arbeiten nicht eingesetzt werden (unvollständige Aufzählung):

– zum Trimmen von Büschen, Hecken und Sträuchern,
– zum Schneiden von Rankgewächsen,
– zur Rasenpflege auf Dachbepflanzungen und in Balkonkästen,
– zum Häckseln und Zerkleinern von Baum- und Heckenschnitt,
– zum Reinigen von Gehwegen (Absaugen, Fortblasen),
– zum Einebnen von Bodenerhebungen wie z. B. Maulwurfshügeln.
– zum Transportieren von Schnittgut, außer im dafür vorgesehenen Grasfangkorb.

Aus Sicherheitsgründen ist jede Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von STIHL zugelassen ist, untersagt, außerdem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei Ihrem STIHL Fachhändler.

Insbesondere ist jede Manipulation am Gerät untersagt, welche die Leistung oder die Drehzahl des Verbrennungsmotors bzw. des Elektromotors verändert.

Mit dem Gerät dürfen keine Gegenstände, Tiere oder Personen, insbesondere Kinder, transportiert werden.

Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.

Achtung! Gefährdung der Gesundheit durch Vibrationen! Übermäßige Belastung durch Vibrationen

kann zu Kreislauf- oder Nervenschäden führen, insbesondere bei Menschen mit Kreislaufproblemen. Wenden Sie sich an einen Arzt, falls Symptome auftreten, die durch Vibrationsbelastung ausgelöst worden sein könnten.

Solche Symptome, die hauptsächlich in den Fingern, Händen oder Handgelenken auftreten, sind zum Beispiel (unvollständige Aufzählung):

– Gefühllosigkeit,
- Schmerzen,
- Muskelschwäche,
– Hautverfärbungen,
– unangenehmes Kribbeln.

Den Lenker während des Betriebs fest aber nicht verkrampft mit beiden Händen an den vorgesehenen Stellen halten.

Arbeitszeiten so planen, dass höhere Belastungen über einen längeren Zeitraum vermieden werden.

Lassen Sie das Gerät nur los, wenn es auf einer ebenen Fläche steht und nicht von selbst davonrollen kann.

4.2 Tanken – Umgang mit Benzin

Lebensgefahr!

Benzin ist giftig und hochgradig entflammbar.

Bewahren Sie Benzin nur in dafür vorgesehenen und geprüften Behältern (Kanistern) auf. Die Verschlusskappen der Tankbehälter sind immer ordnungsgemäß aufzuschrauben und festzuziehen. Defekte Verschlüsse sind aus Sicherheitsgründen auszutauschen.

Verwenden Sie niemals Getränkeflaschen oder Ähnliches zum Entsorgen oder Lagern von Betriebsstoffen wie z. B. Kraftstoff. Personen, insbesondere Kinder, könnten verleitet werden, daraus zu trinken.

Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten. Nicht

rauchen!

Tanken Sie nur im Freien und rauchen Sie während des Betankens nicht.

Vor dem Tanken Verbrennungsmotor abstellen und abkühlen lassen.

Benzin ist vor dem Starten des Verbrennungsmotors einzufüllen. Während der Verbrennungsmotor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.

Kraftstofftank nicht überfüllen!

Um dem Kraftstoff Platz zum Ausdehnen zu lassen, Kraftstofftank niemals über die Unterkante des Einfüllstutzens hinaus befüllen.

Zusätzlich Angaben in der Gebrauchsanleitung des Verbrennungsmotors beachten.

Falls Benzin übergelaufen ist, den Verbrennungsmotor erst starten, nachdem die benzinverschmutzte Fläche gereinigt wurde. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben (trockenwischen).

Verschütteter Kraftstoff ist stets aufzuwischen.

Wenn Benzin auf die Kleidung geraten ist, muss diese gewechselt werden.

Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf. Entstehende Benzindämpfe können mit offenem Feuer oder Funken in Berührung kommen und sich entzünden.

Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen.

4.3 Bekleidung und Ausrüstung

Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Sie

niemals barfuß oder beispielsweise in Sandalen.

Bei Wartungs- und Reinigungsarbeiten sowie beim Transport des Geräts zusätzlich stets feste Handschuhe tragen

und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.).

Beim Schärfen des Mähmessers muss eine geeignete Schutzbrille getragen werden.

Das Gerät darf nur mit langen Hosen und eng anliegender Kleidung in Betrieb genommen werden.

Niemals lose Kleidung tragen, die an beweglichen Teilen (Bedienhebel) hängen bleiben kann – auch keinen Schmuck, keine Krawatten und keine Schals.

Während der Arbeit entsteht Lärm. Lärm kann das Gehör schädigen.

Einen Gehörschutz tragen.

4.4 Transport des Geräts

Nur mit Handschuhen arbeiten, um Verletzungen an scharfkantigen und heißen Geräteteilen zu verhindern.

Das Gerät nicht mit laufendem Verbrennungsmotor transportieren. Vor dem Transport Verbrennungsmotor ausschalten, Messer auslaufen lassen und Zündkerzenstecker abziehen.

Das Gerät nur mit ausgekühltem Verbrennungsmotor und ohne Kraftstoff transportieren.

Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen).

Gerät und mittransportierte Geräteteile (z. B. Grasfangkorb) auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) sichern.

Beim Anheben und Tragen Kontakt mit dem Mähmesser vermeiden.

Beachten Sie die Angaben im Kapitel "Transport". Dort ist beschrieben, wie das Gerät anzuheben bzw. zu verzurren ist. (⇒ 13.)

Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.

4.5 Vor der Arbeit

Es ist sicherzustellen, dass nur Personen mit dem Gerät arbeiten, welche die Gebrauchsanleitung kennen.

Vor der Inbetriebnahme des Geräts Kraftstoffsystem auf Dichtheit prüfen, besonders die sichtbaren Teile wie z. B. Tank, Tankverschluss,

Schlauchverbindungen. Bei Undichtigkeit oder Beschädigung Verbrennungsmotor nicht starten – Brandgefahr!

Gerät vor der Inbetriebnahme durch Fachhändler instand setzen lassen.

Beachten Sie die kommunalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor.

Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstigen Fremdkörper, die von dem Gerät hochgeschleudert werden können. Hindernisse (z. B. Baumstümpfe, Wurzeln) können im hohen Gras leicht übersehen werden.

Markieren Sie deshalb vor der Arbeit mit dem Gerät alle in der Rasenfläche verborgenen Fremdobjekte (Hindernisse), die nicht entfernt werden können.

Vor dem Gebrauch des Geräts sind defekte sowie abgenutzte und beschädigte Teile zu ersetzen. Unleserliche oder beschädigte Gefahren- und Warnhinweise am Gerät sind zu

erneuern. Ihr STIHL Fachhändler hält Ersatzklebeschilder und alle weiteren Ersatzteile bereit.

Vor dem Gebrauch des Geräts den festen und sicheren Sitz des Zündkerzensteckers auf der Zündkerze kontrollieren.

Das Gerät darf nur im betriebssicheren Zustand eingesetzt werden. Vor jeder Inbetriebnahme ist zu kontrollieren,

• ob das Gerät in vorschriftsmäßig montiertem Zustand ist.
  – ob sich das Schneidwerkzeug und die gesamte Schneideinheit (Mähmesser, Befestigungselemente, Mähwerksgehäuse) in einwandfreiem Zustand befinden. Insbesondere ist auf sicheren Sitz, Beschädigungen (Kerben oder Risse) sowie Verschleiß zu achten.(⇔ 12.4)
• ob der Tankdeckel ordnungsgemäß aufgeschraubt ist.
• ob der Tank und kraftstoffführende Teile sowie der Tankdeckel in einwandfreiem Zustand sind.
  – ob die Sicherheitseinrichtungen (z. B. Motorstoppbügel, Auswurfklappe, Gehäuse, Lenker, Schutzgitter) in einwandfreiem Zustand sind und ordnungsgemäß funktionieren.
  – ob der Grasfangkorb unbeschädigt und vollständig montiert ist; ein beschädigter Grasfangkorb darf nicht verwendet werden.
  – ob die Ölverschlussschraube ordnungsgemäß aufgeschraubt ist.

Bei Bedarf alle nötigen Arbeiten durchführen bzw. einen Fachhändler aufsuchen. STIHL empfiehlt den STIHL Fachhändler.

4.6 Während der Arbeit

Arbeiten Sie niemals, während sich Tiere oder Personen, insbesonders Kinder, im Gefahrenbereich aufhalten.

Die am Gerät installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfernt oder überbrückt werden. Insbesondere Motorstoppbügel niemals am Lenkholm fixieren (z. B. durch Anbinden).

Achtung – Verletzungsgefahr!

Führen Sie niemals Hände oder Füße an oder unter sich

drehende Teile. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entfernt von der Auswurföffnung.

Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. Der Lenker muss stets ordnungsgemäß montiert sein und darf nicht verändert werden. Das Gerät niemals mit umgeklapptem Lenker in Betrieb nehmen.

Befestigen Sie niemals Gegenstände am Lenker (z. B. Arbeitskleidung).

Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr.

Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr.

Es ist besonders vorsichtig zu arbeiten, um ein Ausrutschen zu verhindern. Wenn möglich, Einsatz des Geräts bei feuchtem Untergrund vermeiden.

Abgase:

Lebensgefahr durch Vergiftung!

Bei Übelkeit, Kopfschmerzen, Sehstörung (z. B. kleiner werdendes Blickfeld), Hörstörung, Schwindel, nachlassender Konzentrationsfähigkeit Arbeit sofort einstellen. Diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden.

Das Gerät erzeugt giftige Abgase, sobald der Verbrennungsmotor läuft. Diese Gase enthalten giftiges

Kohlenmonoxid, ein farb- und geruchloses Gas, sowie andere Schadstoffe. Der Verbrennungsmotor darf niemals in geschlossenen oder schlecht belüfteten Räumen in Betrieb genommen werden.

Starten:

Starten Sie das Gerät mit Vorsicht – Anweisungen in Kapitel "Gerät in Betrieb nehmen" (⇒ 11.) befolgen. Starten gemäß dieser Anweisungen verringert die Verletzungsgefahr.

Verletzungsgefahr!

Wenn das Starterseil schnell zurückspringt, werden Hand und Arm schneller zum Verbrennungsmotor gezogen, als das Starterseil losgelassen werden kann. Durch diesen Kickback kann es zu Knochenbrüchen, Quetschungen und Verstauchungen kommen.

Achten Sie beim Starten stets auf ausreichenden Abstand der Füße zum Schneidwerkzeug.

Das Gerät darf beim Starten nicht gekippt werden.

Beim Starten darf der Bügel Fahrantrieb nicht betätigt werden.

Starten Sie den Verbrennungsmotor nicht, wenn der Auswurfkanal nicht mit der Auswurfklappe bzw. dem Grasfangkorb abgedeckt ist.

Arbeiten an Hanglagen:

Hänge immer in Querrichtung bearbeiten, niemals in Längsrichtung. Verliert der Benutzer beim Mähen in Längsrichtung die Kontrolle, könnte er zusätzlich vom mähenden Gerät überrollt werden.

Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

Achten Sie immer auf einen guten Stand an Hängen und vermeiden Sie die Arbeit mit dem Gerät an übermäßig steilen Hängen.

Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 25° (46,6 %) eingesetzt werden.

Verletzungsgefahr!

25° Hangneigung entsprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Länge.

Um eine ausreichende Schmierung des Verbrennungsmotors sicherzustellen, sind beim Einsatz des Geräts an Hängen ergänzend die Angaben in der mitgelieferten Gebrauchsanleitung Verbrennungsmotor zu beachten.

Arbeitseinsatz:

Verletzungsgefahr!

Führen Sie niemals Hände oder Füße über, unter oder an sich drehende Teile.

Versuchen Sie nicht das Messer zu inspizieren, während der Rasenmäher in Betrieb ist.

Öffnen Sie nie die Auswurfklappe und/oder nehmen Sie nie den Grasfangkorb ab, solange das Mähmesser läuft. Umlaufendes Messer kann zu Verletzungen führen.

Führen Sie das Gerät nur im Schritttempo – beim Arbeiten mit dem Gerät niemals laufen. Durch schnelles Führen des Gerätes steigt die Verletzungsgefahr durch Stolpern, Ausrutschen usw.

Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren oder zu sich heranziehen.

Stolpergefahr!

Benutzen Sie das Gerät mit besonderer Vorsicht, wenn Sie in der Nähe von Abhängen, Geländekanten, Gräben und Deichen arbeiten. Insbesondere auf ausreichenden Abstand zu solchen Gefahrenstellen achten.

In der Grasnarbe verborgene Objekte (Rasensprenganlagen, Pfähle, Wasserventile, Fundamente, elektrische Leitungen etc.) müssen umfahren werden. Überfahren Sie niemals solche Fremdobjekte.

STOP

Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand einige Sekunden beträgt.

Schalten Sie den Verbrennungsmotor aus, lassen Sie das Arbeitswerkzeug zum Stillstand kommen und ziehen Sie den Zündkerzenstecker ab,

– wenn Sie das Gerät verlassen bzw. wenn es unbeaufsichtigt ist,
– bevor Sie nachtanken. Tanken Sie nur bei ausgekühltem Verbrennungsmotor. Brandgefahr!
– bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen,
– bevor Sie das Gerät anheben und tragen,
– bevor Sie das Gerät transportieren,
– bevor Arbeiten am Mähmesser durchgeführt werden,
– bevor das Gerät überprüft oder gereinigt wird oder bevor sonstige Arbeiten (z. B. Umklappen des Lenkers) an ihm durchgeführt werden,
- wenn ein Fremdkörper getroffen wurde oder falls der Rasenmäher abnormal stark vibriert. Überprüfen Sie in diesen Fällen das Gerät, insbesondere die Schneideinheit (Messer, Messerwelle, Messerbefestigung), auf Beschädigungen und führen Sie die erforderlichen Reparaturen durch, bevor Sie das Gerät erneut starten und mit ihm arbeiten.

Verletzungsgefahr!

Starkes Vibrieren ist in der Regel ein Hinweis auf eine Störung. Der Rasenmäher darf insbesondere mit beschädigter oder verbogener Kurbelwelle oder mit einem beschädigten bzw. verbogenen Mähmesser nicht in Betrieb genommen werden. Lassen Sie die erforderlichen Reparaturen von einem Fachmann – STIHL empfiehlt den STIHL Fachhändler – durchführen, falls Ihnen die nötigen Kenntnisse fehlen.

Schalten Sie den Verbrennungsmotor aus,

– wenn Sie das Gerät von und zu der zu bearbeitenden Rasenfläche schieben,
– bevor Sie das Gerät auf eine nicht mit Gras bewachsene Fläche schieben,
– bevor Sie die Auswurfklappe öffnen oder den Grasfangkorb abnehmen,
– wenn das Gerät zum Transport angekippt werden muss,
– bevor Sie die Schnitthöhe einstellen.

4.7 Wartung und Reparaturen

Vor dem Beginn von Reinigungs-, Einstell-, Reparatur- und Wartungsarbeiten:

• Gerät auf festem, ebenem Boden abstellen,
• Verbrennungsmotor abstellen und abkühlen lassen,
  • Zündkerzenstecker abziehen.

Achtung – Verletzungsgefahr!

Zündkerzenstecker von der Zündkerze fernhalten, ein unbeabsichtigter Zündfunke kann zu Bränden oder Stromschlägen führen. Ein unbeabsichtigter Kontakt der Zündkerze mit dem Zündkerzenstecker kann zu einem ungewollten Anspringen des Verbrennungsmotors führen.

Verletzungsgefahr durch das Mähmesser!

Durch Ziehen am Starterseil wird das Arbeitswerkzeug in eine Drehbewegung versetzt. Achten Sie stets auf ausreichenden Abstand zum Mähmesser, insbesondere von Händen und Füßen, wenn Sie am Starterseil ziehen.

Gerät insbesondere vor Arbeiten im Bereich von Verbrennungsmotor, Auspuffkrümmer und Schalldämpfer auskühlen lassen. Es können Temperaturen von 80°C und mehr erreicht werden. Verbrennungsgefahr!

Der direkte Kontakt mit Motoröl kann gefährlich sein, außerdem darf Motoröl nicht verschüttet werden. STIHL empfiehlt, das Einfüllen von Motoröl bzw. einen Motorölwechsel dem STIHL Fachhändler zu überlassen.

Reinigung:

Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (⇒ 12.3)

Vor dem Aufstellen in Reinigungsposition Kraftstofftank entleeren (z. B. durch Leerfahren).

Angesetzte Grasrückstände mit einem Holzstab lösen. Mäherunterseite mit Bürste und Wasser säubern.

Verwenden Sie niemals

Hochdruckreiniger und reinigen Sie das Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch). Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres STIHL Geräts beeinträchtigen kann.

Um Brandgefahr zu vermeiden, ist der Bereich der Kühlluftöffnungen, der Kühlrippen und der Bereich des Auspuffs frei von z. B. Gras, Stroh, Moos, Blättern oder austretendem Fett zu halten.

Wartungsarbeiten:

Es dürfen nur Wartungsarbeiten durchgeführt werden, die in dieser Gebrauchsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen. Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur vom STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Verwenden Sie nur Werkzeuge, Zubehöre oder Anbaugeräte, welche von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollten Sie sich an einen Fachhändler wenden.

STIHL Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. STIHL Original-Ersatzteile

erkennt man an der STIHL-Ersatzteilnummer, am Schriftzug STIHL und gegebenenfalls am STIHL Ersatzteilkennzeichen. Auf kleinen Teilen kann das Zeichen auch allein stehen.

Aus Sicherheitsgründen sind kraftstoffführende Bauteile (Kraftstoffleitung, Kraftstoffhahn, Kraftstofftank, Tankverschluss, Anschlüsse usw.) regelmäßig auf Beschädigungen und undichte Stellen zu überprüfen und bei Bedarf von einem Fachmann auszutauschen (STIHL empfiehlt den STIHL Fachhändler).

Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem STIHL Fachhändler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhält.

Arbeiten an der Schneideinheit nur mit dicken Arbeitshandschuhen und unter äußerster Vorsicht vornehmen.

Halten Sie alle Muttern, Bolzen und Schrauben, insbesondere die Messerschraube, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.

Prüfen Sie das gesamte Gerät und den Grasfangkorb regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet.

Ändern Sie niemals die Grundeinstellung des Verbrennungsmotors und überdrehen sie ihn nicht.

Falls für Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubringen.

4.8 Lagerung bei längeren Betriebspausen

Lassen Sie den Verbrennungsmotor abkühlen, bevor Sie das Gerät in einem geschlossenen Raum abstellen.

Das Gerät mit entleertem Tank und den Kraftstoffvorrat in einem abschließbaren und gut durchlüfteten Raum aufbewahren.

Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist.

Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf. Entstehende Benzindämpfe können mit offenem Feuer oder Funken in Berührung kommen und sich entzünden.

Falls der Tank zu entleeren ist, etwa zur Stilllegung vor der Winterpause, sollte das Entleeren des Kraftstofftanks nur im Freien erfolgen (z. B. durch Leerfahren).

Gerät vor der Lagerung (z. B. Winterpause) gründlich reinigen.

Gerät nur mit abgezogenem Zündkerzenstecker einlagern.

Das Gerät im betriebssicheren Zustand lagern.

Lassen Sie das Gerät vollständig abkühlen, bevor Sie es abdecken.

Gerät auf einer ebenen Fläche so aufbewahren, dass es nicht unbeabsichtigt davonrollen kann.

4.9 Entsorgung

Abfallprodukte wie Altöl oder Kraftstoff, gebrauchte Schmiermittel, Filter, Batterien und ähnliche Verschleißteile können den Menschen, Tieren und der Umwelt schaden und müssen deshalb fachgerecht entsorgt werden.

Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. STIHL empfiehlt den STIHL Fachhändler.

Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführt wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, insbesondere Zündkabel entfernen, Tank entleeren und Motoröl ablassen.

Verletzungsgefahr durch das Mähmesser!

Lassen Sie auch einen ausgedienten Rasenmäher niemals unbeaufsichtigt. Stellen Sie sicher, dass das Gerät und insbesondere das Mähmesser außerhalb der Reichweite von Kindern aufbewahrt werden.

5. Symbolbeschreibung

Achtung!

Vor Inbetriebnahme

Gebrauchsanleitung lesen.

Verletzungsgefahr!

Dritte aus dem Gefahrenbereich fernhalten.

Verletzungsgefahr!

Vor Arbeiten am Schneidwerkzeug, vor Wartungs- und Reinigungsarbeiten Zündkerzenstecker abziehen.

Verletzungsgefahr!

Hände und Füße von den Messern fernhalten!

Schneideinrichtung läuft nach dem Ausschalten wenige Sekunden nach (Bremse des Verbrennungsmotors/Messerbremse).

RM 443, RM 443 T,

RM 448 PT, RM 448 T, RM 448 TX:

Verbrennungsmotor starten

RM 443, RM 443 T,

RM 448 PT, RM 448 T, RM 448 TX:

Verbrennungsmotor abstellen

RM 443 T, RM 448 PT, RM 448 T, RM 448 TX:

Fahrantrieb einschalten

RM 448 PC, RM 448 TC, RM 448 VC:

Verbrennungsmotor starten

RM 448 PC, RM 448 TC, RM 448 VC:

Verbrennungsmotor abstellen

RM 448 PC, RM 448 TC, RM 448 VC:

Fahrantrieb einschalten

RM 448 VC:

Fahrgeschwindigkeit einstellen. ( 11.3)

6. Lieferumfang

Pos. Bezeichnung Stk.

A Grundgerät 1

B Grasfangkorboberteil 1

C Grasfangkorbunterteil 1

D Bolzen 2

- Gebrauchsanleitung 1

- Gebrauchsanleitung

Verbrennungsmotor

RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX:

Pos. Bezeichnung Stk.

E Schnellspanner 2

F Schraube 2

G Kabelführung 2

H Schutzhülsen 2

RM 448 PC, RM 448 TC, RM 448 VC:

Pos. Bezeichnung Stk.

I Hülse 1

J Schraube 1

K Scheibe 2

L Mutter 1

7. Gerät betriebsbereit machen

7.1 Allgemein

Verletzungsgefahr

Beachten Sie die

Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit". (⇒ 4.)

- Gerät für alle beschriebenen Arbeiten auf einen waagrechten, ebenen und festen Untergrund stellen.

7.2 Mono-Lenker montieren (RM 448 PC, RM 448 TC, RM 448 VC)

• 1 Hülse (I) in die Bohrung am Lenker (1) einführen.
• 2 Die beiden Scheiben (K) mit der Wölbung nach innen auf die Hülse des Lenkers (1) stecken.

• 3 Hülse (I) und Scheiben (K) halten und zusammen mit dem Lenker (1) in die Halterung an der Lenkerkonsole (2) einführen.
  • 4 Schraube (J) von außen nach innen durch die Bohrungen am Lenker (1) und an der Lenkerkonsole (2) stecken.
• 5 Mutter (L) aufschrauben.
  • 6 Schraube (J) festziehen. Anziehmoment: 18 - 22 Nm

Seilzüge montieren:

• RM 448 PC, RM 448 TC: Seilzug Motorstopp (3) und Seilzug Fahrantrieb (4) wie abgebildet in die Seilführungen (6) an der Lenkerkonsole und am Lenker einlegen. RM 448 VC:
  Seilzug Motorstopp (3), Seilzug Fahrantrieb (4) und Seilzug Vario-Antrieb (5) wie abgebildet in die Seilführungen (6) an der Lenkerkonsole und am Lenker einlegen.

7.3 Dual-Lenker montieren (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)

• Schutzhülsen (H) auf die beiden Lenkerunterteile (1) stecken.
• Schraube (F) durch die Bohrung der Kabelführung (G) stecken.
• Lenkeroberteil (2) an Lenkerunterteile (1) halten.

• Linke Seite: Kabelführung (G) am Seilzug Motorstopp (3) einhängen.

• Rechte Seite (RM 443 T, RM 448 PT, RM 448 T, RM 448 TX): Kabelführung (G) am Seilzug Fahrantrieb (4) einhängen.

• Schraube (F) auf beiden Seiten von innen nach außen durch die Bohrungen stecken.
• Schnellspanner (E) auf die Schrauben (F) aufschrauben (es sollte etwa ein Gewindegang der Schraube hervorstehen) und nach oben klappen.
• Korrekte Montage überprüfen: Die Schnellspanner (E) müssen so stark angezogen sein, dass sie eng am Lenker anliegen und das Lenkeroberteil fest mit dem Lenkerunterteil verbunden ist. Wenn der Lenker nicht fest montiert ist oder die Schnellspanner nicht korrekt sitzen, die Schnellspanner öffnen und so weit verdrehen, bis sie fest sitzen.

7.4 Grasfangkorb zusammenbauen

• Grasfangkorboberteil (B) auf Grasfangkorbunterteil (C) aufsetzen. Auf richtige Position in den Führungen achten.
• Bolzen (D) von innen durch die vorgesehenen Öffnungen drücken.
• Grasfangkorboberteil (B) mit leichtem Druck im Grasfangkorbunterteil einrasten lassen.
• Grasfangkorb einhängen (⇒ 8.3).

7.5 Starterseil ein- und aushängen

Einhängen

• Zündkerzenstecker vom Verbrennungsmotor abziehen.
• Motorstoppbügel (1) zum Lenker drücken und halten.
  • Starterseil (2) langsam ausziehen.
• Motorstoppbügel (1) loslassen und Starterseil (2) in die Seilzugführung (3) einhängen.
  • Zündkerzenstecker aufstecken.

Aushängen

• Zündkerzenstecker vom Verbrennungsmotor abziehen.
- Starterseil (2) von der Seilzugführung (3) aushängen.

7.6 Kraftstoff und Motoröl

Schäden am Gerät vermeiden! Vor dem ersten Startvorgang Motoröl einfüllen. Zum Einfüllen von Motoröl bzw. zum Auftanken geeignete Einfüllhilfe (z. B. Trichter) verwenden.

Motoröl:

Das zu verwendende Motoröl und Ölfüllmenge der Gebrauchsanleitung Verbrennungsmotor entnehmen. Füllstandskontrolle regelmäßig durchführen (siehe Gebrauchsanleitung Verbrennungsmotor). Das Unter- und Überschreiten des richtigen Ölstands ist zu vermeiden.

Öltankverschluss vor der Inbetriebnahme des Verbrennungsmotors ordnungsgemäß festschrauben.

Kraftstoff:

Empfehlung:

frische Markenkraftstoffe,

Benzin bleifrei.

Angaben zur Kraftstoffqualität (Oktanzahl) sind der Gebrauchsanleitung

Verbrennungsmotor zu entnehmen.

8. Bedienelemente

8.1 Mono-Lenker einstellen

Beim Betätigen des Rasthebels Lenkeroberteil stets mit einer Hand an der höchsten Stelle halten.

Niemals Finger zwischen Lenker und Konsole (über und unter dem Rasthebel) positionieren.

Lenker umklappen:

Transportposition (zum Reinigen des Gerätes, zum platzsparenden

Transportieren und Aufbewahren):

• Starterseil an der Seilführung aushängen. (⇒ 7.5)
• Lenkeroberteil (2) mit einer Hand an der höchsten Stelle halten und leicht anheben (entlasten).
• Rasthebel (1) nach unten drücken und halten.
• Lenker (2) nach vorne umklappen.

Arbeitsposition (zum Schieben des Geräts):

• Lenker (2) nach hinten aufklappen und darauf achten, dass der Lenker vollständig einrastet.
• Starterseil an der Seilführung einhängen. (⇒ 7.5)

Höhenverstellung:

Die Höhe des Mono-Lenkers kann in 2 Stufen eingestellt werden:

• Lenkeroberteil (2) mit einer Hand an der höchsten Stelle halten und leicht anheben (entlasten).
• Rasthebel (1) nach unten drücken und halten.
• Lenker (2) in die gewünschte Position stellen.
• Rasthebel (1) loslassen und darauf achten, dass der Lenker wieder vollständig einrastet.

8.2 Dual-Lenker umklappen

(RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)

Klemmgefahr!

Durch das Lösen der Schnellverschlüsse kann das Lenkeroberteil umklappen. Halten Sie deshalb stets das Lenkeroberteil (2) an der höchsten Stelle mit einer Hand, während Sie die Schnellverschlüsse öffnen.

Transportposition (zum Reinigen des Gerätes, zum platzsparenden

Transportieren und Aufbewahren):

- Starterseil an der Seilführung aushängen. (⇒ 7.5)

- Schnellspanner (1) öffnen – nach unten klappen – und Lenkeroberteil (2) nach vorne umklappen.

Arbeitsposition (zum Schieben des Geräts):

• Lenkeroberteil (2) nach hinten aufklappen und mit einer Hand halten.
• Schnellspanner (1) schließen (nach oben klappen).
• Starterseil an der Seilführung einhängen. (⇒ 7.5)

8.3 Grasfangkorb

Einhängen:

• Auswurfklappe (1) öffnen und halten.
• Grasfangkorb (2) mit den Haltenasen in die Aufnahmen (3) an der Geräterückseite einhängen.
  • Auswurfklappe (1) schließen.

Aushängen:

• Auswurfklappe (1) öffnen und halten.
- Grasfangkorb (2) anheben und nach hinten abnehmen.
• Auswurfklappe (1) schließen.

8.4 Zentrale

Schnitthöhenverstellung

Es können 6 verschiedene

Schnitthöhen eingestellt werden.

Stufe 1 = 25 mm

Stufe 6 = 75 mm

Schnitthöhe einstellen:

• Haltegriff (1) umfassen, Hebel (2) nach oben ziehen und halten.
• Gewünschte Schnitthöhe durch Auf- und Abbewegen des Geräts einstellen. Die aktuelle Schnitthöhe kann an der Schnitthöhenanzeige (3) mit Hilfe der Markierung (4) abgelesen werden.
• Rasthebel (2) loslassen und einrasten lassen.

8.5 Füllstandsanzeige

Der vom Messer erzeugte Luftstrom 13 hebt die Füllstandsanzeige (1) an. Ist der Grasfangkorb gefüllt, stoppt der Lufstrom. Ist der Luftstrom zu gering, fällt die Füllstandsanzeige (1) in den Ruhezustand zurück. Dies ist ein Hinweis den Grasfangkorb zu entleeren.

Die uneingeschränkte Funktion der Füllstandsanzeige ist nur bei optimalem Luftstrom gegeben. Äußere Einflüsse wie nasses, dichtes oder hohes Gras, niedrige Schnittstufen, Verschmutzung oder Ähnliches können den Luftstrom und die Funktion der Füllstandsanzeige beeinträchtigen.

A Grasfangkorb wird befüllt

B Grasfangkorb ist gefüllt

- Gefüllten Grasfangkorb entleeren (⇒ 11.4).

9. Sicherheitseinrichtungen

Das Gerät ist für die sichere Bedienung und zum Schutz vor unsachgemäßer Benutzung mit mehreren Sicherheitseinrichtungen ausgestattet.

Verletzungsgefahr!

Wird bei einer der Sicherheitseinrichtungen ein Defekt festgestellt, darf das Gerät nicht in Betrieb genommen werden. Wenden Sie sich an einen Fachhändler, STIHL empfiehlt den STIHL Fachhändler.

9.1 Schutzeinrichtungen

Der Rasenmäher ist mit Schutzeinrichtungen ausgestattet, die einen unbeabsichtigten Kontakt mit dem Mähmesser und mit ausgeworfenem Schnittgut verhindern. Dazu zählen das Gehäuse, die Auswurfklappe, der Grasfangkorb und der ordnungsgemäß montierte Lenker.

9.2 Motorstoppbügel

Der Rasenmäher ist mit einer Motorstopp-Vorrichtung ausgestattet.

Im laufenden Betrieb wird durch Loslassen des Motorstoppbügels der Verbrennungsmotor abgestellt. Der Verbrennungsmotor und das Messer kommen innerhalb von 3 Sekunden zum Stillstand.

Verletzungsgefahr!

Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zum Fachhändler bringen.

Messen der Nachlaufzeit

Nach dem Starten des Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar. Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden.

10. Hinweise zum Arbeiten

Einen schönen und dichten Rasen erhält man,

• wenn mit langsamer Fahrgeschwindigkeit gemäht wird.
  – wenn der Rasen häufig gemäht und kurz gehalten wird.
  – wenn bei heißem und trockenem Klima der Rasen nicht zu kurz gemäht wird, da er sonst von der Sonne verbrannt und unansehnlich wird.
• wenn mit scharfem Mähmesser gearbeitet wird - Mähmesser daher regelmäßig schärfen (Fachhändler).
  – wenn die Schnittrichtung regelmäßig gewechselt wird.

10.1 Arbeitsbereich des Bedieners

• Beim Starten und bei laufendem Verbrennungsmotor muss sich der Bediener aus Sicherheitsgründen immer im Arbeitsbereich hinter dem Lenker aufhalten. Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten.
• Der Rasenmäher darf ausschließlich von einer Person alleine bedient werden, Dritte haben sich dem Gefahrenbereich fernzuhalten. (⇒ 4.)

11. Gerät in Betrieb nehmen

11.1 Verbrennungsmotor starten

Verbrennungsmotor nicht in hohem Gras starten. Bei erschwertem Startvorgang höhere Schnitthöheneinstellung wählen. Nach dem Startvorgang arbeitet der Verbrennungsmotor aufgrund einer Fixgaseinstellung immer mit optimaler Arbeitsdrehzahl.

• Motorstoppbügel (1) zum Lenker drücken und halten.
• Starterseil (2) langsam bis zum Kompressionswiderstand ausziehen. Anschließend kräftig und schnell bis auf Armlänge durchziehen. Starterseil (2) wieder langsam zurückführen, damit es wieder aufgerollt werden kann.
  • Vorgang wiederholen, bis der Verbrennungsmotor läuft.

11.2 Verbrennungsmotor abstellen

- Zum Abstellen des Verbrennungsmotors Motorstoppbügel (1) loslassen. Verbrennungsmotor und Mähmesser kommen nach kurzer Auslaufzeit zum Stillstand.

11.3 Fahrantrieb (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC)

Die Rasenmäher RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC und RM 448 VC sind mit einem Fahrantrieb ausgestattet.

RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC: Eine Antriebsgeschwindigkeit vorwärts (Eingang-Getriebe)

RM 448 VC:

Während der Fahrt stufenlos einstellbare Antriebsgeschwindigkeit vorwärts (Vario-Getriebe)

Fahrantrieb einschalten:

• Verbrennungsmotor starten. (⇒ 11.1)
- Bügel Fahrantrieb (1) zum Lenker ziehen und halten. Der Fahrantrieb schaltet sich ein und der Rasenmäher setzt sich vorwärts in Bewegung.

Schäden am Gerät vermeiden!

Bügel Fahrantrieb immer vollständig (bis zum Anschlag) betätigen, damit Folgeschäden am Getriebe vermieden werden.

Antriebsgeschwindigkeit einstellen (RM 448 VC):

Schäden am Gerät vermeiden! Hebel Vario-Antrieb (2) nur bei laufendem Verbrennungsmotor betätigen.

- Fahrgeschwindigkeit erhöhen: Hebel Vario-Antrieb (2) während der Fahrt nach vorne drücken.

- Fahrgeschwindigkeit verringern: Hebel Vario-Antrieb (2) während der Fahrt nach hinten ziehen.

Fahrantrieb ausschalten:

- Bügel Fahrantrieb (1) loslassen. Der Fahrantrieb schaltet sich aus und der Rasenmäher bleibt stehen. Der Verbrennungsmotor läuft weiter.

Verletzungsgefahr! Vor dem Aushängen des Grasfangkorbes den Verbrennungsmotor aus Sicherheitsgründen abstellen.

• Grasfangkorb aushängen. (→ 8.3)
- Grasfangkorb an der Verschlusslasche (1) öffnen. Grasfangkorboberteil (2) aufklappen und halten. Grasfangkorb nach hinten umklappen und Schnittgut entleeren.
- Grasfangkorb schließen.
• Grasfangkorb einhängen. (⇒ 8.3)

12. Wartung

12.1 Allgemein

Verletzungsgefahr!

Beachten Sie die

Sicherheitshinweise im Kapitel „Zu Ihrer Sicherheit“ ( 4.).

Jährliche Wartung durch den Fachhändler:

Der Rasenmäher sollte einmal jährlich von einem Fachhändler überprüft werden. STIHL empfiehlt den STIHL Fachhändler.

12.2 Verbrennungsmotor

Wartungsintervall:

Siehe Gebrauchsanleitung Verbrennungsmotor.

Allgemein Hinweise:

Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der beiliegenden Gebrauchsanleitung Verbrennungsmotor entnehmen können.

Besonders wichtig für eine lange Nutzungsdauer sind stets ausreichender Ölstand, der regelmäßige Öl- sowie Luftfilterwechsel.

Die empfohlenen Ölwechsel-Intervalle sowie Informationen über Motoröl und Ölfüllmenge finden Sie ebenfalls in der Gebrauchsanleitung Verbrennungsmotor.

Die Kühlrippen müssen stets sauber gehalten werden, um eine ausreichende Kühlung des Verbrennungsmotors zu gewährleisten.

12.3 Gerät reinigen

Wartungsintervall: Nach jedem Einsatz

Eine sorgsame Behandlung schützt das Gerät vor Schäden und verlängert die Nutzungsdauer.

Verletzungsgefahr!

Verbrennungsmotor abstellen, Zündkerzenstecker abziehen und Gerät abkühlen lassen. Vor dem Aufstellen des Gerätes in die Reinigungsposition den Kraftstofftank entleeren (leerfahren). Gerät steht nur mit geöffneter Auswurfklappe sicher in der Reinigungsposition.

• Höchste Schnittstufe auswählen. (⇒ 8.4)
• Grasfangkorb aushängen. (⇒ 8.3)

Reinigungsposition RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX:

• Lenkeroberteil (1) halten und Schnellspanner öffnen – nach unten klappen.
• Lenkeroberteil (1) nach hinten ablegen.
  • Auswurfklappe (2) öffnen und halten.
• Gerät vorne anheben und wie abgebildet in die Reinigungsposition aufstellen.

Reinigungsposition RM 448 PC, RM 448 TC, RM 448 VC:

- Zum Hochkippen rechts neben dem Gerät stehen.

• Lenkeroberteil in tiefste Stellung bringen (bis auf Anschlag, der Rasthebel rastet in dieser Position nicht ein). (⇔ 8.2)
• Auswurfklappe (2) mit der rechten Hand öffnen und halten.
• Mit der linken Hand wie abgebildet die Konsole umfassen und die Auswurfklappe aufhalten. Gleichzeitig Rasthebel (3) mit dem Daumen betätigen und halten.
• Gerät mit der rechten Hand am vorderen Haltegriff umfassen und langsam nach hinten aufkippen, bis der Lenker wie abgebildet am Boden aufliegt.
• Auswurfklappe (2) und Rasthebel (3) loslassen und sicheren Stand des Geräts prüfen.

Hinweise zum Reinigen:

• Verschmutzungen mit wenig Wasser, mit einer Bürste oder mit einem Tuch entfernen. Insbesondere auch das Mähmesser reinigen. Niemals Strahlwasser auf Teile des Verbrennungsmotors, Dichtungen, Lagerstellen richten.
• Angesetzte Grasrückstände vorab mit einem Holzstab lösen.
• Bei Bedarf einen Spezialreiniger verwenden (z. B. STIHL Spezialreiniger).

12.4 Messerverschleiß prüfen

Wartungsintervall: Vor jedem Einsatz

Verletzungsgefahr!

Messer werden je nach Einsatzort und Einsatzdauer unterschiedlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw. häufig unter trockenen Bedingungen einsetzen, wird das Messer stärker beansprucht und verschleißt überdurchschnittlich schnell. Ein verschlissenes Messer kann abbrechen und schwere Verletzungen verursachen. Die Anweisungen zur Messerwartung sind deshalb immer einzuhalten.

• Rasenmäher in Reinigungsposition hochkippen. (⇒ 12.3)
  • Mähmesser (1) reinigen.
• Lineal (1) an die vordere Messerkante anlegen und Rückschliff Ⓐ messen.
• Messerbreite B mit einem Messschieber (2) messen.
• Messerstärke © an zumindest 5 Stellen mit einem Messschieber (2) prüfen. Insbesondere muss die Mindeststärke auch im Bereich der Messerflügel gegeben sein.

Verschleißgrenzen:

Rückschliff A: < 15 mm

Messerbreite B: > 39 mm

Messerstärke C: > 2 mm

Das Messer ist zu ersetzen,

– wenn es beschädigt ist (Kerben, Risse),

– wenn die Messwerte an einer oder mehreren Stellen erreicht werden bzw. außerhalb der zulässigen Grenzen liegen.

Ist am Rasenmäher das als Sonderzubehör erhältliche Multimesser montiert, gelten andere Verschleißgrenzen (siehe Gebrauchsanleitung des Zubehörs).

12.5 Mähmesser aus- und einbauen

Demontage:

• Geeignetes Holzstück (1) zum Gegenhalten des Mähmessers (2) verwenden.
• Messerschraube (3) ausschrauben. Mähmesser (2), Messerschraube (3) und Sicherscheibe (4) abnehmen.

Montage:

Verletzungsgefahr!

Das Mähmesser (2) darf nur wie abgebildet montiert werden. Die Laschen (7) müssen nach unten und die hochgebogenen Messerflügel noch oben zeigen.

Das vorgeschriebene Anziehmoment der Messerschraube genau einhalten, da die sichere Befestigung des Schneidwerkzeuges davon abhängt. Messerschraube (3) zusätzlich mit Loctite 243 sichern.

Sicherscheibe (4) bei jeder Messermontage erneuern, Messerschraube (3) bei jedem Messertausch.

- Messerauflagefläche und Messerbuchse reinigen.

• Mähmesser (2) mit den hochgebogenen Flügeln nach oben (zum Gerät zeigend) montieren. Die Haltenasen (5) an der Messerbuchse müssen in den Bohrungen (6) des Mähmessers positioniert werden.
• Geeignetes Holzstück (1) zum Gegenhalten des Mähmessers (2) verwenden.
• Messerschraube (3) mit neuer Sicherscheibe (4) eindrehen und festziehen. Anziehmoment: 60 - 65 Nm

12.6 Mähmesser schärfen

STIHL empfiehlt, das Schärfen des Mähmessers einem Fachmann zu überlassen. Bei falsch geschliffenem Messer (falscher Schärfwinkel, Unwucht usw.) wird die Funktion des Geräts beeinträchtigt.

Schärfanleitung:

• Mähmesser ausbauen (⇒ 12.5).
- Mähmesser beim Schleifen kühlen, z. B. mit Wasser. Eine Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird.
- Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.
• Schärfwinkel von 30° einhalten.
- Schleifgrat an der Schneidkante gegebenenfalls nach dem Schärfvorgang mit einem feinen Schleifpapier entfernen.
• Verschleißgrenzen beachten. (⇒ 12.4)

12.7 Aufbewahrung und Stilllegung (Winterpause)

Gerät in einem trockenen, verschlossenen, staubarmen Raum aufbewahren. Stellen Sie sicher, dass es sich außerhalb der Reichweite von Kindern befindet.

Eventuelle Störungen vor der Einlagerung beheben. Das Gerät muss sich stets in einem betriebssicheren Zustand befinden.

Kraftstofftank und Vergaser vor der Aufbewahrung entleeren (z. B. durch Leerfahren).

Bei längerer Stilllegung des Gerätes (Winterpause) zusätzlich die nachfolgenden Punkte beachten:

• Alle äußeren Teile des Gerätes sorgfältig reinigen.
• Sämtliche beweglichen Teile gut einölen bzw. einfetten.
• Zündkerze herausschrauben (siehe Gebrauchsanleitung Verbrennungsmotor) und ca. 3 cm³ Motoröl durch die Zündkerzenöffnung in den Verbrennungsmotor einfüllen. Verbrennungsmotor einige Male ohne Zündkerze durchdrehen (am Starterseil ziehen).

Brandgefahr!

Zündkerzenstecker wegen Entzündungsgefahr weg vom Zündkerzenloch halten.

• Zündkerze wieder einschrauben (siehe Gebrauchsanleitung Verbrennungsmotor).
• Ölwechsel durchführen (siehe Gebrauchsanleitung Verbrennungsmotor).

13. Transport

13.1 Transport

Verletzungsgefahr!

Beachten Sie vor dem Transport das Kapitel "Zu Ihrer Sicherheit". (⇒ 4.)

Beim Transport immer geeignete Sicherheitsbekleidung (Sicherheitsschuhe, feste Handschuhe) tragen. Vor dem Anheben bzw. Transport immer den Zündkerzenstecker abziehen. STIHL empfiehlt aus Sicherheitsgründen, das Gerät nur mit Hilfe einer zweiten Person anzuheben bzw. zu tragen. Vor dem Anheben das Gewicht im Kapitel "Technische Daten" beachten.

Tragen des Geräts

• Zwei Personen: Gerät ausschließlich am Haltegriff vorne (1) und am Lenker (3) anheben. Immer auf ausreichenden Abstand des Mähmessers vom Körper, insbesondere von Füßen und Beinen, achten.
• Eine Person: Gerät mit einer Hand in der Mitte des Haltegriffs hinten (2) und mit der anderen Hand am Haltegriff vorne (1) anheben bzw. tragen.

Verzurren des Geräts

• Gerät auf der Ladefläche mit geeigneten Befestigungsmitteln sichern.
• Seile bzw. Gurte an den markierten Punkten (4) festmachen.

14. Umweltschutz

Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden.

Verpackungen, Gerät und Zubehöre sind aus

recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Die getrennte, umweltgerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen. Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen. Beachten Sie bei der Entsorgung die Angaben im Kapitel "Entsorgung". (⇔ 4.9)

Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind.

15. Verschleiß minimieren und Schäden vermeiden

Wichtige Hinweise zur Wartung und Pflege der Produktgruppe

Rasenmäher Benzin (STIHL RM)

Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die

durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Firma STIHL jede Haftung aus.

Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem STIHL Gerät:

1. Verschleißteile

Manche Teile des STIHL Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.

Dazu gehören u. a.:

• Mähmesser
• Grasfangkorb
• Keilriemen (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TC, RM 448 TX, RM 448 VC)

2. Einhaltung der Vorgaben dieser Gebrauchsanleitung

Benutzung, Wartung und Lagerung des STIHL Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.

Dies gilt insbesondere für:

• nicht von STIHL freigegebene Veränderungen am Produkt.
• Verwendung von nicht von STIHL zugelassenen Betriebsstoffen (Schmiermittel, Benzin und Motoröl, siehe Angaben des Herstellers des Verbrennungsmotors).

– Die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind.
- nicht bestimmungsgemäße Verwendung des Produktes.
– Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen.
– Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.

3. Wartungsarbeiten

Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden.

Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.

Dazu zählen unter anderem:

• Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung.
  – Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen.

– Schäden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden.

16. Übliche Ersatzteile

Mähmesser RM 443, RM 443 T:

6338 702 0100

Mähmesser RM 448 PC, RM 448 PT, RM 448 T, RM 448 TC, RM 448 TX, RM 448 VC:

6358 702 0100

Messerschraube:

9008 319 9028

Sicherscheibe:

0000 702 6600

Die Befestigungselemente des Mähmessers (z. B. Messerschraube) müssen beim Messertausch bzw. bei der Messermontage ersetzt werden. Ersatzteile sind beim STIHL Fachhändler erhältlich.

17. EU- Konformitätserklärung

17.1 Rasenmäher STIHL RM 443.0,RM 443.0 T,RM 448.0 PC,RM 448.0 PT,RM 448.0 T,RM 448.0 TC,RM 448.0 TX,RM 448.0 VC

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Österreich

erklärt in alleiniger Verantwortung, dass

– Bauart: Rasenmäher
– Fabrikmarke: STIHL
– Typ: RM 443.0, RM 443.0 T, RM 448.0 PC, RM 448.0 PT, RM 448.0 T, RM 448.0 TC, RM 448.0 TX, RM 448.0 VC
– Serienidentifizierung: RM 443.0, RM 443.0 T: 6338 RM 448.0 PC, RM 448.0 PT, RM 448.0 T, RM 448.0 TC, RM 448.0 TX, RM 448.0 VC: 6358

den einschlägigen Bestimmungen der Richtlinien 2000/14/EC, 2006/42/EC, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN ISO 5395-1, EN ISO 5395-2 und EN 14982 (soweit anwendbar).

Name und Anschrift der beteiligten benannten Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Zur Ermittlung des gemessenen und des garantierten Schallleistungspegel wurde nach Richtlinie 2000/14/EG, Anhang VIII verfahren.

– Gemessener Schallleistungspegel: 93 dB(A)
– Garantierter Schallleistungspegel: 94 dB(A)

– Gemessener Schallleistungspegel: 95,3 dB(A)
– Garantierter Schallleistungspegel: 96 dB(A)

RM 448.0 T, RM 448.0 TC

– Gemessener Schallleistungspegel: 95,7 dB(A)
– Garantierter Schallleistungspegel: 96 dB(A)

Die Technischen Unterlagen sind bei der Produktzulassung der STIHL Tirol GmbH aufbewahrt.

Das Baujahr und die Maschinennummer sind auf dem Rasenmäher angegeben.

Langkampfen, 02.11.2020

STIHL Tirol GmbH

i. V.

Matthias Fleischer, Bereichsleiter Forschung und Entwicklung

i. V.

Sven Zimmermann, Bereichsleiter Qualität

17.2 Anschrift STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71301 Waiblingen

17.3 Anschriften STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

18. Technische Daten

Verbrennungsmotor, 4-Takt-

Bauart Verbrennungsmotor

Startvorrichtung Seilstart

Schneideinrichtung Messerbalken

Antrieb

Messerbalken permanent

Anziehmoment

Messerschraube 60 - 65 Nm

Sicherheitseinrich-

tung Motorstopp

Rad-∅ vorne 180 mm

Rad-∅ hinten 200 mm

Füllmenge

Grasfangkorb 55 l

Schnitthöhe 25 - 75 mm

RM 443.0, RM 443.0 T:

Serienidentifizierung 6338

Schnittbreite: 41 cm

RM 443.0:

Verbrennungsmotor: Briggs & Strat-

Hersteller, Typ ton, Series 5

EX OHV RS

Hubraum 140 ccm

Nennleistung bei 2,1 - 2800

Nenndrehzahl kW - U/min

Kraftstofftank 0,8 l

Drehzahl

Messerbalken 2800 U/min

Radantrieb nein

Länge 144 cm

Breite 49 cm

Höhe 109 cm

Gewicht 23 kg

Schallemissionen

Gemäß Richtlinie 2000/14/EC:

Garantierter Schall-

leistungspegel L_WAd 94 dB(A)

Gemäß Richtlinie 2006/42/EC:

Schalldruckpegel am

Arbeitsplatz L_pA 81 dB(A)

Unsicherheit K_pA 2 dB(A)

Hand-Arm-Vibrationen

Angegebener Schwingungskennwert

nach EN 12096:

Gemessener Wert

a_hw 4,10 m/sec ^2

Unsicherheit K_hw 2,05 m/sec ^2

Messung gemäß EN 20643

RM 443.0 T:

Verbrennungsmotor: Briggs & Strat-

Hersteller, Typ ton, Series 550

EX OHV RS

Hubraum 140 ccm

Nennleistung bei 2,1 - 2800

Nenndrehzahl kW - U/min

Kraftstofftank 0,8 l

Drehzahl

Messerbalken 2800 U/min

Radantrieb 1-Gang vor-

wärts mit

Sanftanlauf

Länge 144 cm

Breite 48 cm

Höhe 109 cm

Gewicht 25 kg

Schallemissionen

Gemäß Richtlinie 2000/14/EC:

Garantierter Schall-

leistungspegel L_WAd 94 dB(A)

Gemäß Richtlinie 2006/42/EC:

Schalldruckpegel am

Arbeitsplatz L_pA 81 dB(A)

Unsicherheit K_pA 2 dB(A)

Hand-Arm-Vibrationen

Angegebener Schwingungskennwert

nach EN 12096:

Gemessener Wert

a_hw 4,10 m/sec ^2

Unsicherheit K_hw 2,05 m/sec ^2

Messung gemäß EN 20643

Serienidentifizierung 6358

Schnittbreite 46 cm

RM 448.0 PC:

Verbrennungsmotor: Briggs & Strat-

Hersteller, Typ ton, Series 625

Hubraum 150 ccm

Nennleistung bei 2,2 - 2800

Nenndrehzahl kW - U/min

Kraftstofftank 0,8 l

Drehzahl

Messerbalken 2800 U/min

Radantrieb 1-Gang vor-

wärts mit Sanftanlauf

Länge 147 cm

Breite 50 cm

Höhe 113 cm

Gewicht 27 kg

Schallemissionen

Gemäß Richtlinie 2000/14/EC:

Garantierter Schall-

leistungspegel L_WAd 96 dB(A)

Gemäß Richtlinie 2006/42/EC:

Schalldruckpegel am

Arbeitsplatz LpA 83 dB(A)

Unsicherheit K_pA 2 dB(A)

Hand-Arm-Vibrationen

Angegebener Schwingungskennwert nach EN 12096:

Gemessener Wert

a_hw 3,00 m/sec ^2

Unsicherheit K_hw 1,50 m/sec ^2

Messung gemäß EN 20643

RM 448.0 PT:

Verbrennungsmotor: Briggs & Strat-

Hersteller, Typ ton, Series 625

Hubraum 150 ccm

Nennleistung bei 2,2 - 2800

Nenndrehzahl kW - U/min

Kraftstofftank 0,8 l

Drehzahl

Messerbalken 2800 U/min

Radantrieb 1-Gang vor- wärts mit Sanftanlauf

Länge 147 cm

Breite 50 cm

Höhe 111 cm

Gewicht 27 kg

Schallemissionen

Gemäß Richtlinie 2000/14/EC:

Garantierter Schall-

leistungspegel L_WAd 96 dB(A)

Gemäß Richtlinie 2006/42/EC:

Schalldruckpegel am

Arbeitsplatz L_pA 83 dB(A)

Unsicherheit K_pA 2 dB(A)

Hand-Arm-Vibrationen

Angegebener Schwingungskennwert nach EN 12096:

Gemessener Wert

a_hw 3,90 m/sec ^2

Unsicherheit K_hw 1,95 m/sec ^2

Messung gemäß EN 20643

RM 448.0 T:

Verbrennungsmotor: Briggs & Strat-

Hersteller, Typ ton, Series 575

Hubraum 140 ccm

Nennleistung bei 2,1 - 2800

Nenndrehzahl kW - U/min

Kraftstofftank 0,8 l

Drehzahl

Messerbalken 2800 U/min

Radantrieb 1-Gang vor-

wärts mit Sanftanlauf

Länge 147 cm

Breite 50 cm

Höhe 111 cm

Gewicht 26 kg

Schallemissionen

Gemäß Richtlinie 2000/14/EC:

Garantierter Schall-

leistungspegel L_WAd 96 dB(A)

Gemäß Richtlinie 2006/42/EC:

Schalldruckpegel am

Arbeitsplatz L_pA 83 dB(A)

Unsicherheit K_pA 2 dB(A)

Hand-Arm-Vibrationen

Angegebener Schwingungskennwert nach EN 12096:

Gemessener Wert

a_hw 3,90 m/sec ^2

Unsicherheit K_hw 1,95 m/sec ^2

Messung gemäß EN 20643

RM 448.0 TC:

Verbrennungsmotor: Briggs & Strat-

Hersteller, Typ ton, Series 575

Hubraum 140 ccm

Nennleistung bei 2,1 - 2800

Nenndrehzahl kW - U/min

Kraftstofftank 0,8 l

Drehzahl

Messerbalken 2800 U/min

Radantrieb 1-Gang vor-

wärts mit Sanftanlauf

Länge 147 cm

Breite 50 cm

Höhe 113 cm

Gewicht 27 kg

Schallemissionen

Gemäß Richtlinie 2000/14/EC:

Garantierter Schall-

leistungspegel L_WAd 96 dB(A)

Gemäß Richtlinie 2006/42/EC:

Schalldruckpegel am

Arbeitsplatz L_pA 83 dB(A)

Unsicherheit K_pA 2 dB(A)

Hand-Arm-Vibrationen

Angegebener Schwingungskennwert nach EN 12096:

Gemessener Wert

a_hw 3,50 m/sec ^2

Unsicherheit K_hw 1,75 m/sec ^2

Messung gemäß EN 20643

RM 448.0 TX:

Verbrennungsmotor: Briggs & Strat-

Hersteller, Typ ton, Series 550

EX OHV RS

Hubraum 140 ccm

Nennleistung bei 2,1 - 2800

Nenndrehzahl kW - U/min

Kraftstofftank 0,8 l

Drehzahl

Messerbalken 2800 U/min

Radantrieb 1-Gang vor-

wärts mit

Sanftanlauf

Länge 147 cm

Breite 50 cm

Höhe 111 cm

Gewicht 26 kg

Schallemissionen

Gemäß Richtlinie 2000/14/EC:

Garantierter Schall-

leistungspegel L_WAd 96 dB(A)

Gemäß Richtlinie 2006/42/EC:

Schalldruckpegel am

Arbeitsplatz L_pA 83 dB(A)

Unsicherheit K_pA 2 d B (A)

Hand-Arm-Vibrationen

Angegebener Schwingungskennwert nach EN 12096:

Gemessener Wert

a_hw 4,10 m/sec²

Unsicherheit K_hw 2,05 m/sec ^2

Messung gemäß EN 20643

RM 448.0 VC:

Verbrennungsmotor: Briggs & Strat-

Hersteller, Typ ton, Series 625

Hubraum 150 ccm

Nennleistung bei 2,2 - 2800

Nenndrehzahl kW - U/min

Kraftstofftank 0,8 l

Drehzahl

Messerbalken 2800 U/min

Radantrieb Vario vorwärts

Länge 147 cm

Breite 50 cm

Höhe 113 cm

Gewicht 28 kg

Schallemissionen

Gemäß Richtlinie 2000/14/EC:

Garantierter Schall-

leistungspegel L_WAd 96 dB(A)

Gemäß Richtlinie 2006/42/EC:

Schalldruckpegel am

Arbeitsplatz L_pA 83 dB(A)

Unsicherheit K_pA 2 dB (A)

Hand-Arm-Vibrationen

Angegebener Schwingungskennwert nach EN 12096:

Gemessener Wert

a_hw 3,00 m/sec ^2

Unsicherheit K_hw 1,50 m/sec ^2

Messung gemäß EN 20643

18.1 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH-

Verordnung (EG) Nr. 1907/2006 sind

unter www.stihl.com/reach angegeben.

19. Fehlersuche

✗ eventuell einen Fachhändler aufsuchen, STIHL empfiehlt den STIHL Fachhändler.

siehe Gebrauchsanleitung

Verbrennungsmotor.

Störung:

Verbrennungsmotor läuft nicht an

Mögliche Ursache:

– Motorstoppbügel nicht betätigt.

– Kein Kraftstoff im Tank; Kraftstoffleitung verstopft.

– Schlechter, verschmutzter oder alter Kraftstoff im Tank.

– Luftfilter verschmutzt.

– Zündkerzenstecker von Zündkerze abgezogen; Zündkabel schlecht am Stecker befestigt.

– Zündkerze verrußt oder beschädigt; falscher Elektrodenabstand.

Abhilfe:

– Motorstoppbügel zum Lenker drücken und halten. (⇒ 9.2)

- Kraftstoff nachfüllen; Kraftstoffleitung reinigen. ✗

• Stets frischen Markenkraftstoff, Benzin bleifrei verwenden; Vergaser reinigen. ✗
• Luftfilter reinigen. ✗
  – Zündkerzenstecker aufstecken; Verbindung zwischen Zündkabel und Stecker prüfen. ✗
  – Zündkerze reinigen oder ersetzen; Elektrodenabstand einstellen. ✗

Störung:

Erschwertes Starten oder die Leistung des Verbrennungsmotors lässt nach.

Mögliche Ursache:

– Rasenmähergehäuse verstopft.
– Mähen mit zu niedriger Schnittstufe bzw. die Vorschubgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß.
– Wasser im Kraftstofftank und Vergaser; Vergaser ist verstopft.
- Kraftstofftank verschmutzt.
– Luftfilter verschmutzt.
– Zündkerze verrußt.

Abhilfe:

– Rasenmähergehäuse reinigen (Zündkerzenstecker abziehen!). (⇒ 12.3)
– Höhere Schnittstufe einstellen bzw. Schiebegeschwindigkeit verringern. ( 8.4)
- Kraftstofftank entleeren, Kraftstoffleitung und Vergaser reinigen. ✗
– Kraftstofftank reinigen. ✗
- Luftfilter reinigen. ✗
– Zündkerze reinigen. ✗

Störung:

Verbrennungsmotor wird sehr heiß.

Mögliche Ursache:

– Zu geringer Ölstand im Verbrennungsmotor.

- Kühlrippen verschmutzt.

Abhilfe:

– Motoröl wechseln. (→ 7.6)
- Kühlrippen reinigen. (⇒ 12.3)

Störung:

Starke Vibrationen während des Betriebs.

Mögliche Ursache:

– Schneideinheit defekt.
– Befestigung des Verbrennungsmotors lose.

Abhilfe:

– Mähmesser, Messerwelle und Messerbefestigung (Messerschraube und Sicherscheibe) kontrollieren und ggf. reparieren. ✗
– Schrauben Befestigung Verbrennungsmotor anziehen. ✗

Störung:

Unsauberer Schnitt, Rasen wird gelb

Mögliche Ursache:

– Mähmesser ist stumpf oder verschlissen

Abhilfe:

- Mähmesser schärfen oder ersetzen (⇒ 12.6), (⇒ 12.5), ✗

20. Serviceplan

20.1 Übergabebestätigung

Modell:

Serialnummer:

20.2 Servicebestätigung

Geben Sie diese

Gebrauchsanleitung bei

Wartungsarbeiten Ihrem STIHL

Fachhändler.

Er bestätigt auf den vorgedruckten Feldern die Durchführung der Servicearbeiten.

Service ausgeführt am

Datum nächster Service

Chère cliente, cher client,

Hans Peter Stihl-Straße 5

6336 Langkampfen

Autriche

TÜV Rheinland LGA Products GmbH Tillystraße 2

ANDREAS STIHL AG & Co. KG

Postfach 1771

D-71301 Waiblingen

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

19. Recherche des pannes

Technische gegevens 77

REACH 80

Defectopsporing 80

Onderhoudsschema 81

Leveringsbevestiging 81

Servicebevestiging 81

14. Milieubescherming

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Oostenrijk

18. Technische gegevens

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Austria

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Norimberga

ANDREAS STIHL AG & Co. KG

Postfach 1771

D-71301 Waiblingen

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefono: [phone]

AUSTRIA

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Austria

Hans Peter Stihl-Straße 5

6336 Langkampfen

Áustria

TÜV Rheinland LGA Products GmbH Tillystraße 2

Produktkomponenter 163

6. Produktkomponenter

Nr. Betegnelse Ant.

Koble ut fremdriften:

Hans Peter Stihl-Straße 5

6336 Langkampfen

∅sterrike

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

dra bort tändstiftskontakten:

• Dra bort tändstiftskontakten.

Hans Peter Stihl-Straße 5

6336 Langkampfen

Österrike

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Itävalta

Hans Peter Stihl-Straße 5

6336 Langkampfen

∅strig

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Austria

Hans Peter Stihl-Straße 5

6336 Langkampfen (Лангкампфен)

Австрия

TÜV Rheinland LGA Products GmbH Tillystraße 2

ANDREAS STIHL AG & Co. KG

Badstrasse 115

71336 Waiblingen

Германия

ANDREAS STIHL AG & Co. KG

ул. К. Цеткин, 51-11а

220004 Минск, Беларусь

ANDREAS STIHL AG & Co. KG
