BEDIENUNGSANLEITUNG FS 410 CEM STIHL

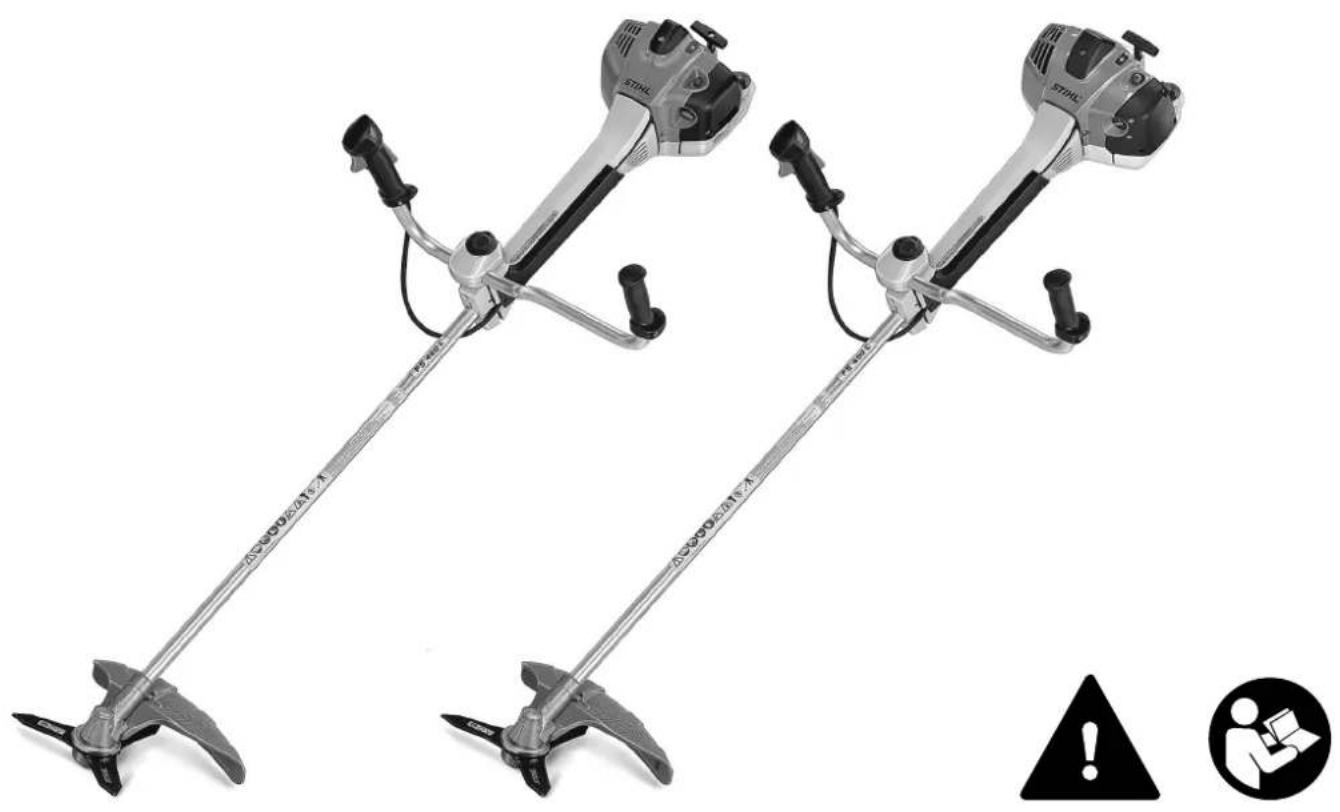

STIHL FS 360 C-M, 410 C-M, 460 C-M, 490 C-M

Gebrauchsanleitung

Notice d'emploi

Istruzioni d'uso

D Gebrauchsanleitung

1 - 50

FNotice d'emploi

51 - 103

①Istruzioni d'uso

104 - 153

Inhaltsverzeichnis

Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Zulässige Kombinationen von
Schneidwerkzeug, Schutz,
Anschlag und Traggurt 13

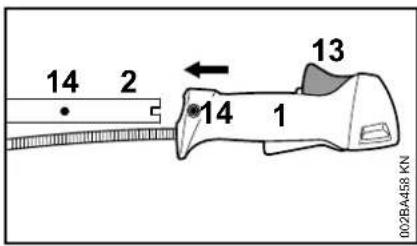

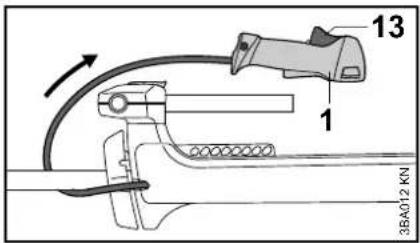

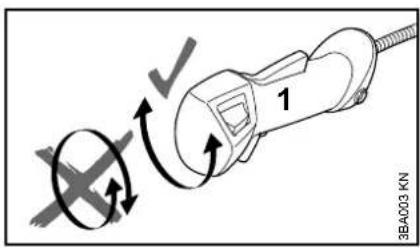

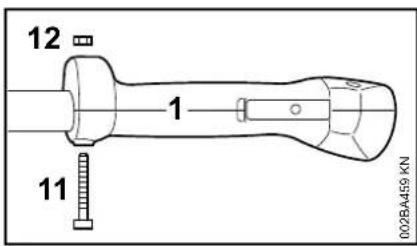

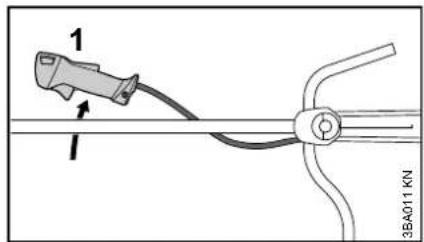

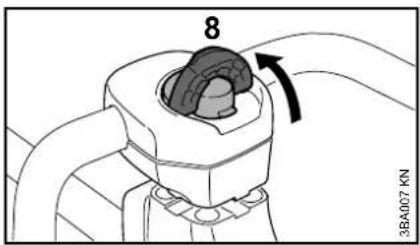

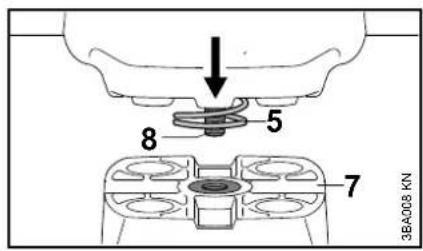

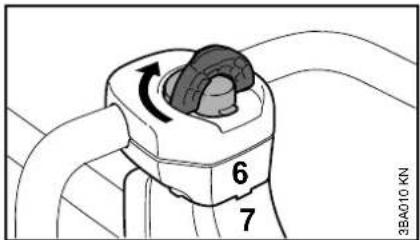

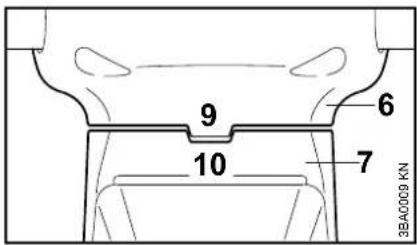

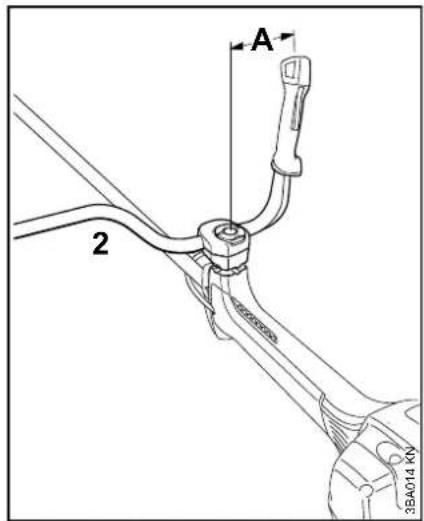

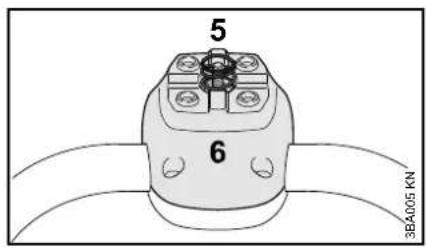

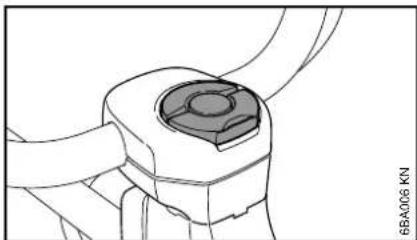

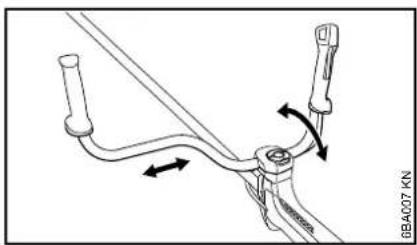

Zweihandgriff anbauen 15

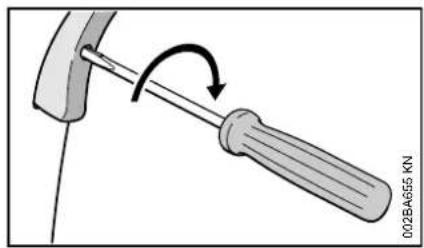

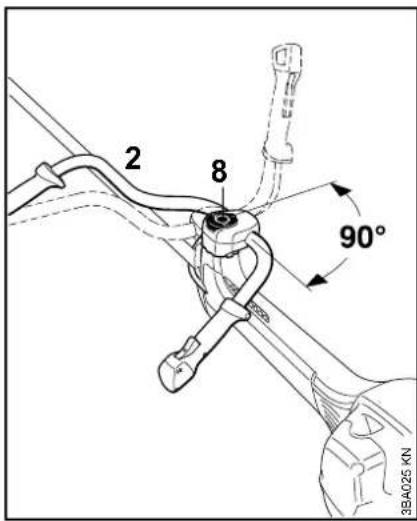

Gaszug einstellen 18

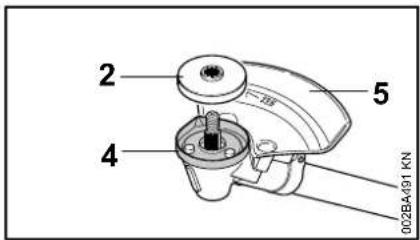

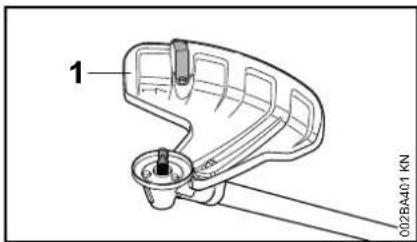

Schutzvorrichtungen anbauen 18

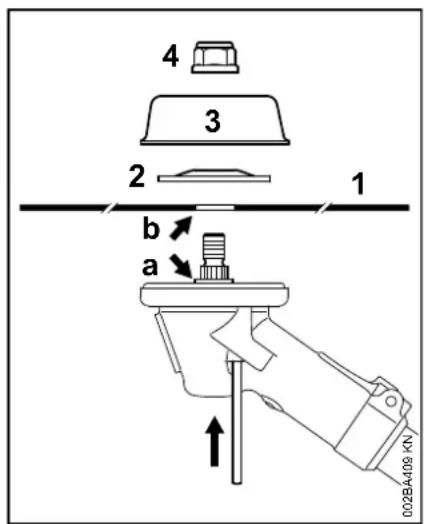

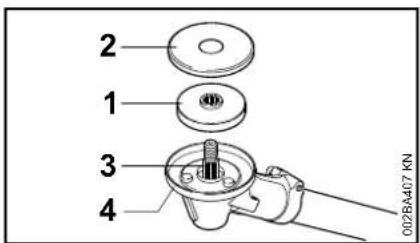

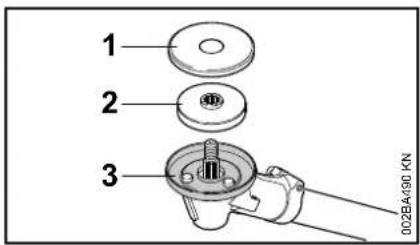

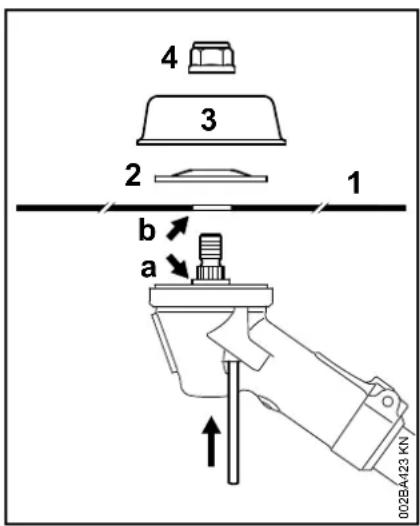

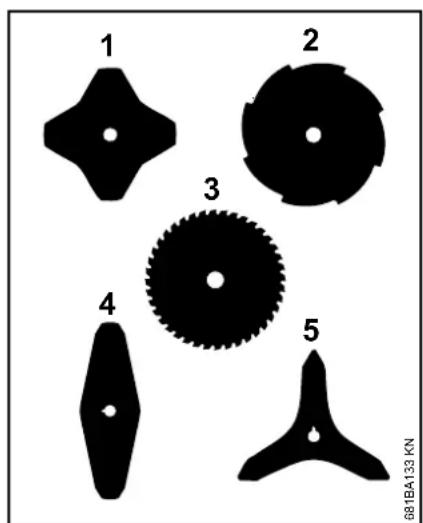

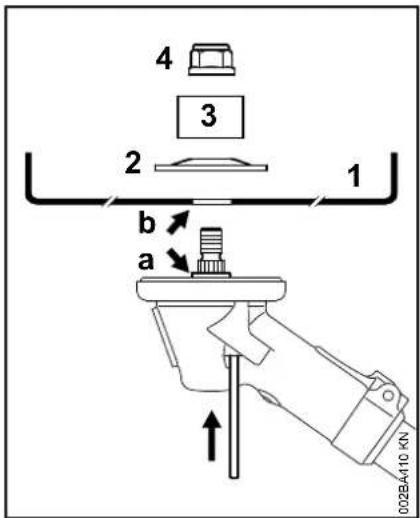

Schneidwerkzeug anbauen 19
Kraftstoff 24
Kraftstoff einfüllen 25

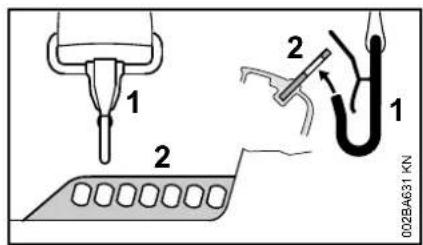

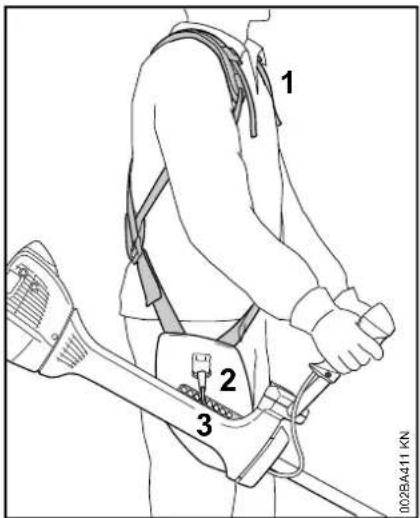

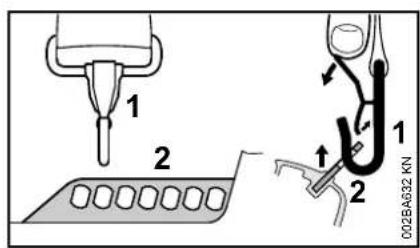

Doppelschultergurt anlegen 26

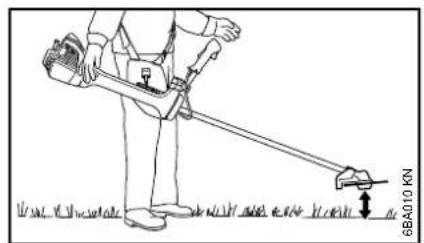

Gerät ausbalancieren 27
Motor starten / abstellen 28
Gerät transportieren 30
Betriebshinweise 32

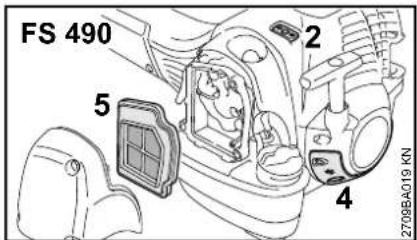

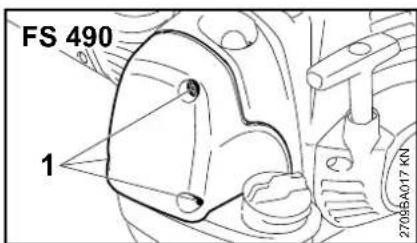

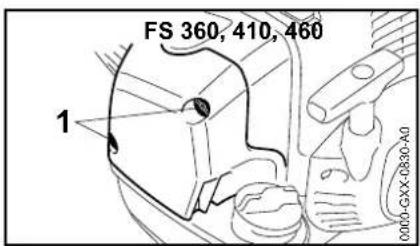

Luftfilter 32
M-Tronic 33
Winterbetrieb 34

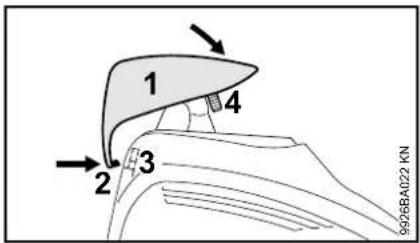

Zündkerze 35
Gerät aufbewahren 37
Metall-Schneidwerkzeuge schärfen 37
Mähkopf warten 38

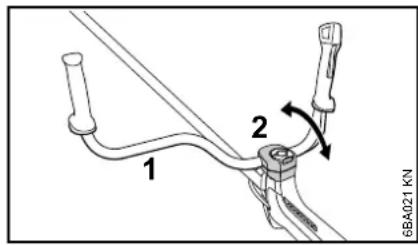

Prüfung und Wartung durch den
Benutzer 39
Prüfung und Wartung durch den
Fachhändler 40
Wartungs- und Pflegehinweise 41
Verschleiß minimieren und
Schäden vermeiden 43

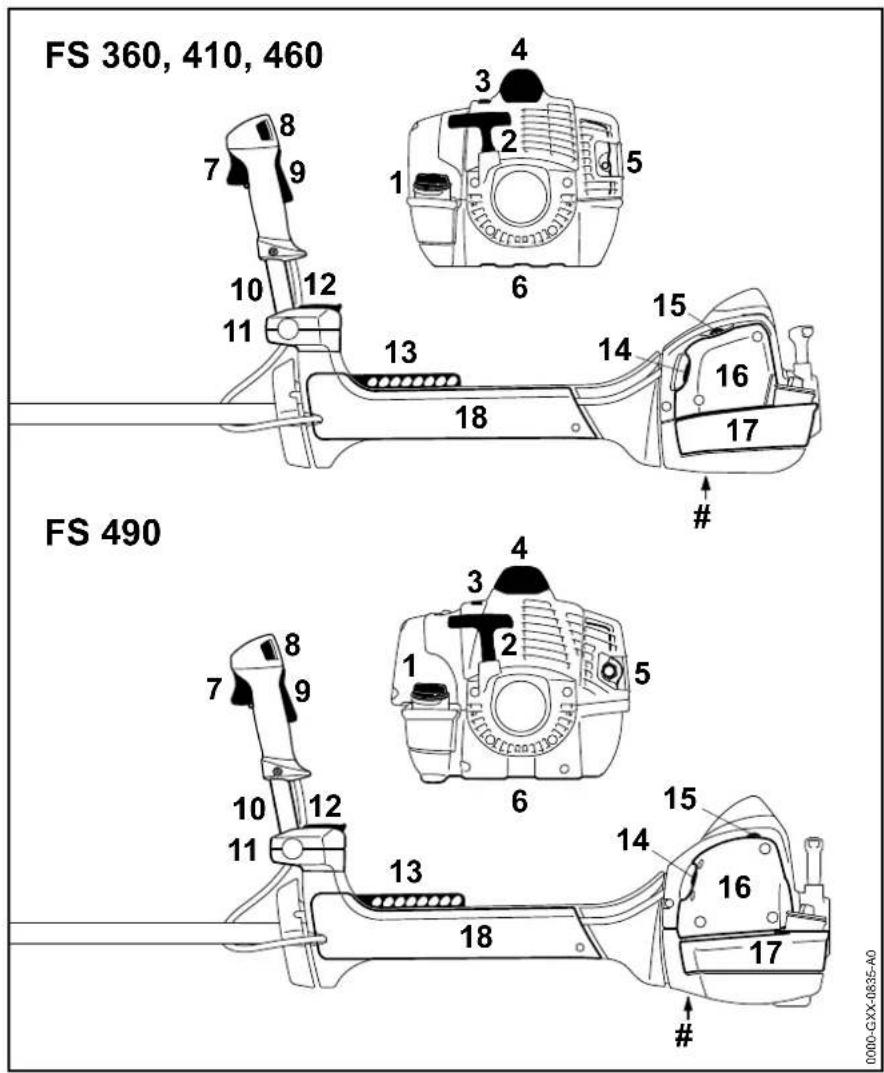

Wichtige Bauteile 44

STIHL®

Technische Daten 45
Reparaturhinweise 47
Entsorgung 48
Motorlaufverhalten 48
EU-Konformitätserklärung 48
Anschriften 49

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein

Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen

Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

deutsch

Zu dieser Gebrauchsanleitung

Bildsymbole

Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Abhängig von Gerät und Ausstattung können folgende Bildsymbole am Gerät angebracht sein.

Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl

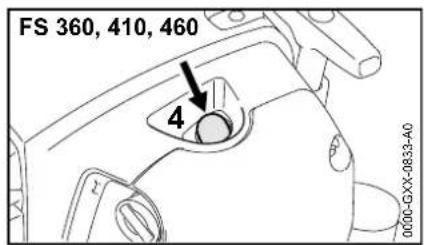

Dekompressionsventil betätigen

Kraftstoffhandpumpe

Kraftstoffhandpumpe betätigen

Fetttube

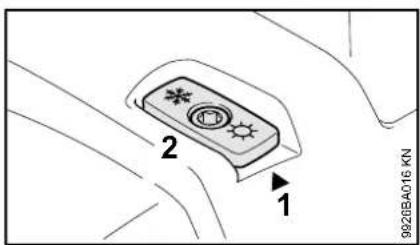

Ansaugluftführung: Sommerbetrieb

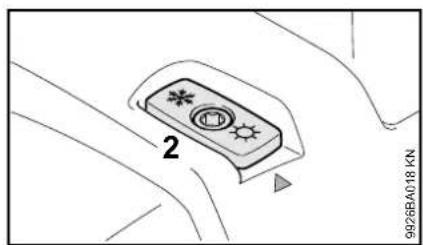

Ansaugluftführung: Winterbetrieb

Kennzeichnung von Textabschnitten

WARNING

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit diesem Motorgerät nötig, weil mit sehr hoher Drehzahl des Schneidwerkzeugs gearbeitet wird.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

Länderbezogene

Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wer zum ersten Mal mit dem Motorgerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit dem Motorgerät arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fernhalten.

Wird das Motorgerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Motorgerät vor unbefugtem Zugriff sichern.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Motorgerät nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.

Der Einsatz Schall emittierender Motorgeräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Wer mit dem Motorgerät arbeitet, muss ausgeruht, gesund und in guter Verfassung sein.

Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einem Motorgerät möglich ist.

Nur Träger von Herzschrittmachern: Die Zündanlage dieses Gerätes erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und den Hersteller des Herzschrittmachers zu befragen.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Motorgerät gearbeitet werden.

Motorgerät – abhängig von den zugeordneten Schneidwerkzeugen – nur zum Mähen von Gras sowie zum Schneiden von Wildwuchs, Sträuchern, Gestrüpp, Buschwerk, kleinen Bäumen oder dergleichen verwenden.

Für andere Zwecke darf das Motorgerät nicht benutzt werden – Unfallgefahr!

Nur solche Schneidwerkzeuge oder Zubehöre anbauen, die von STIHL für dieses Motorgerät zugelassen sind oder technisch gleichartige Teile. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Motorgerät bestehen.

STIHL empfiehlt STIHL Original-Werkzeuge und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

Der Schutz des Motorgerätes kann den Benutzer nicht vor allen Gegenständen (Steine, Glas, Draht usw.) schützen, die vom Schneidwerkzeug weggeschleudert werden. Diese Gegenstände können irgendwo abprallen und dann den Benutzer treffen.

Bekleidung und Ausrüstung

Vorschriftsmäßige Bekleidung und Ausrüstung tragen.

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung – Kombianzug, kein Arbeitsmantel.

Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen des Gerätes verfangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck. Lange Haare zusammenbinden und sichern (Kopftuch, Mütze, Helm etc.).

Schutzstiefel mit griffiger, rutschfester Sohle und Stahlkappe tragen.

Nur bei Verwendung von Mähköpfen sind alternativ feste Schuhe mit griffiger, rutschfester Sohle zulässig.

WARNUNG

Um die Gefahr von Augenverletzungen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 tragen. Auf richtigen Sitz der Schutzbrille achten.

Gesichtschutz tragen und auf richtigen Sitz achten. Gesichtsschutz ist kein ausreichender Augenschutz.

"Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.

Schutzhelm tragen bei Durchforstungsarbeiten, in hohem Gestrüpp und bei Gefahr von herab fallenden Gegenständen.

deutsch

Robuste Arbeitshandschuhe aus widerstandsfähigem Material tragen (z. B. Leder).

STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.

Motorgerät transportieren

Immer den Motor abstellen.

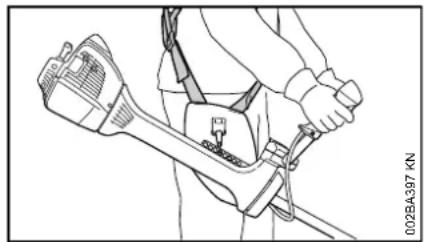

Motorgerät am Traggurt hängend oder ausbalanciert am Schaft tragen. Metall-Schneidwerkzeug gegen Berühren sichern – Transportschutz verwenden.

Heiße Maschinenteile und das Getriebe nicht berühren – Verbrennungsgefahr!

In Fahrzeugen: Motorgerät gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern.

Tanken

Benzin ist extrem leicht entzündlich – von offenem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht rauchen.

Vor dem Tanken Motor abstellen.

Nicht tanken, solange der Motor noch heiß ist – Kraftstoff kann überlaufen – Brandgefahr!

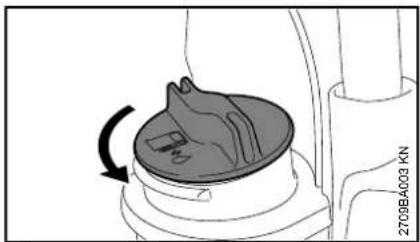

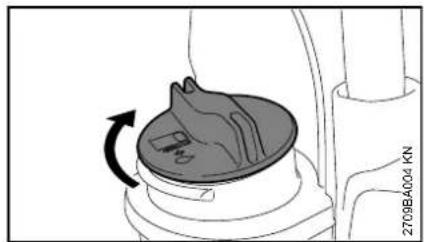

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belüfteten Orten. Wurde Kraftstoff verschüttet, Motorgerät sofort säubern – keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.

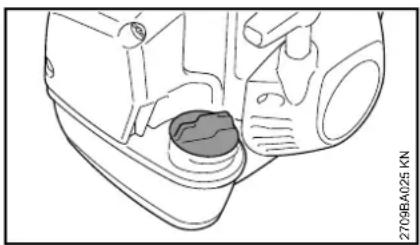

Nach dem Tanken den Tankverschluss so fest wie möglich anziehen.

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibrationen des Motors löst und Kraftstoff austritt.

Auf Undichtigkeiten achten – wenn Kraftstoff ausläuft, Motor nicht starten – Lebensgefahr durch Verbrennungen!

Vor dem Starten

Motorgerät auf betriebssicheren Zustand prüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:

• Kraftstoffsystem auf Dichtheit prüfen, besonders die sichtbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorgeräten mit Kraftstoffhandpumpe). Bei Undichtigkeiten oder Beschädigung Motor nicht starten – Brandgefahr! Gerät vor Inbetriebnahme durch Fachhändler instand setzen lassen
• die Kombination von Schneidwerkzeug, Schutz, Griff und Traggurt muss zulässig und alle Teile müssen einwandfrei montiert sein
• der Stopptaster muss sich leicht drücken lassen
• Startklappenhebel, Gashebelsperre und Gashebel müssen leichtgängig sein – der Gashebel muss von selbst in die Leerlaufstellung zurückfedern. Aus der Position ▲ des Startklappenhebels muss dieser beim gleichzeitigen Drücken von Gashebelsperre und Gashebel in die Betriebsstellung I zurückfedern

• Festsitz des Zündleitungssteckers prüfen – bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können – Brandgefahr!

• Schneidwerkzeug oder Anbauwerkzeug: korrekte Montage, fester Sitz und einwandfreier Zustand

• Schutzeinrichtungen (z. B. Schutz für Schneidwerkzeug, Laufteller) auf Beschädigungen bzw. Verschleiß prüfen. Beschädigte Teile erneuern. Gerät nicht mit beschädigtem Schutz oder verschlissenem Laufteller (wenn Schrift und Pfeile nicht mehr erkennbar) betreiben
• keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen
• Handgriffe müssen sauber und trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung des Motorgerätes
• Traggurt und Handgriff(e) entsprechend der Körpergröße einstellen. Dazu die Kapitel "Traggurt anlegen" und "Gerät ausbalancieren" beachten.

Das Motorgerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Für den Notfall bei Verwendung von Traggurten: Schnelles Absetzen des Gerätes üben. Beim Üben das Gerät nicht auf den Boden werfen, um Beschädigungen zu vermeiden.

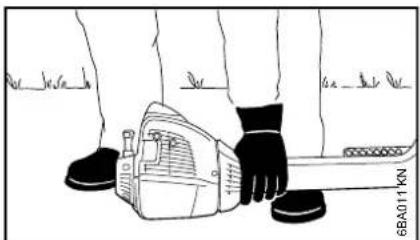

Motor starten

Mindestens 3 m vom Ort des Tankens entfernt – nicht in geschlossenem Raum.

Nur auf ebenem Untergrund, auf festen und sicheren Stand achten, Motorgerät sicher festhalten – das Schneidwerkzeug darf keine Gegenstände und nicht den Boden berühren, weil es sich beim Starten mitdrehen kann.

Das Motorgerät wird nur von einer Person bedient – keine weitere Person im Umkreis von 15 m dulden – auch nicht beim Starten – durch weggeschleuderte Gegenstände – Verletzungsgefahr!

Kontakt mit dem Schneidwerkzeug ver- meiden – Verletzungsgefahr!

Motor nicht "aus der Hand" anwerfen – starten wie in der Gebrauchsanleitung beschrieben. Das Schneidwerkzeug läuft noch kurze Zeit weiter, wenn der Gashebel losgelassen wird – Nachlaufeffekt!

Leicht entflammbare Materialien (z. B. Holzspäne, Baumrinde, trockenes Gras, Kraftstoff) vom heißen Abgasstrom und von der heißen Schalldämpfer-Oberfläche fernhalten – Brandgefahr!

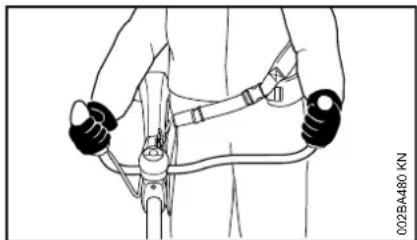

Gerät halten und führen

Motorgerät immer mit beiden Händen an den Griffen festhalten.

Immer für festen und sicheren Stand sorgen.

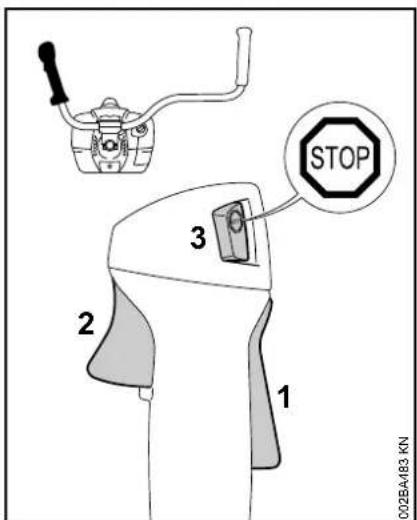

Rechte Hand am Bedienungsgriff, linke Hand am Handgriff des Griffrohres.

Während der Arbeit

Immer für festen und sicheren Stand sorgen.

Bei drohender Gefahr bzw. im Notfall zum Abstellen des Motors den Stopptaster drücken.

In einem weiten Umkreis um den Einsatzort kann durch weggeschleuderte Gegenstände Unfallgefahr entstehen, deshalb darf sich im Umkreis von 15 m keine weitere Person aufhalten. Diesen Abstand auch zu Sachen (Fahrzeugen, Fensterscheiben) einhalten – Gefahr der Sachbeschädigung! Auch in einem Abstand über 15 m kann eine Gefährdung nicht ausgeschlossen werden.

Auf einwandfreien Motorleerlauf achten, damit sich das Schneidwerkzeug nach dem Loslassen des Gashebels nicht

deutsch

mehr dreht. Wenn sich das Schneidwerkzeug im Leerlauf trotzdem dreht, vom Fachhändler instandsetzen lassen. STIHL empfiehlt den STIHL Fachhändler.

Vorsicht bei Glätte, Nässe, Schnee, an Abhängen, auf unebenem Gelände etc. – Rutschgefahr!

Auf Hindernisse achten: Baumstümpfe, Wurzeln – Stolpergefahr!

Nur am Boden stehend arbeiten, niemals von instabilen Standorten, niemals von einer Leiter oder von einer Arbeitsbühne.

Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – das Wahrnehmen von Gefahr ankündigenden Geräuschen (Schreie, Signaltöne u. a.) ist eingeschränkt.

Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Umsichtig arbeiten, andere nicht gefährden.

Das Motorgerät erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein und unverbrannte Kohlenwasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belüfteten Räumen mit dem Motorgerät arbeiten – auch nicht mit Katalysator-Geräten.

Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen – Lebensgefahr durch Vergiftung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen – diese Symptome können u. a. durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!

Motorgerät lärm- und abgasarm betreiben – Motor nicht unnötig laufen lassen, Gasgeben nur beim Arbeiten.

Nicht rauchen bei der Benutzung und in der näheren Umgebung des Motorgerätes – Brandgefahr! Aus dem Kraftstoffsystem können entzündliche Benzindämpfe entweichen.

Während der Arbeit entstehende Stäube, Dunst und Rauch können gesundheitsgefährdend sein. Bei starker Staub- oder Rauchentwicklung Atemschutz tragen.

Falls das Motorgerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Starten".

Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Motorgeräte, die nicht mehr betriebssicher sind, auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Niemals ohne für Gerät und Schneidwerkzeug geeigneten Schutz arbeiten – durch weggeschleuderte Gegenstände – Verletzungsgefahr!

Gelände prüfen: Feste Gegenstände – Steine, Metallteile o. Ä. können weggeschleudert werden – auch über 15 m – Verletzungsgefahr! – und können das Schneidwerkzeug sowie Sachen (z. B. parkende Fahrzeuge, Fensterscheiben) beschädigen (Sachbeschädigung).

In unübersichtlichem, dicht bewachsenem Gelände besonders vorsichtig arbeiten.

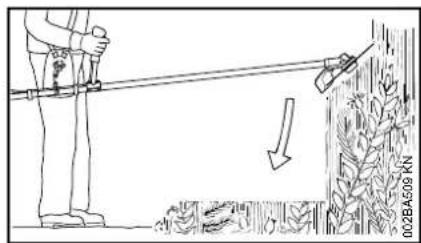

Beim Mähen in hohem Gestrüpp, unter Gebüsch und Hecken: Arbeitshöhe mit dem Schneidwerkzeug mind. 15 cm – Tiere nicht gefährden.

Vor dem Verlassen des Gerätes – Motor abstellen.

Schneidwerkzeug regelmäßig, in kurzen Abständen und bei spürbaren Veränderungen sofort prüfen:

- Motor abstellen, Gerät sicher festhalten, Schneidwerkzeug zum Stillstand kommen lassen

– Zustand und festen Sitz prüfen, auf Anrisse achten

– Schärfzustand beachten
- schadhafte oder stumpfe Schneidwerkzeuge sofort wechseln, auch bei geringfügigen Haarrissen

Schneidwerkzeugaufnahme regelmäßig von Gras und Gestrüpp reinigen – Verstopfungen im Bereich des Schneidwerkzeuges oder des Schutzes entfernen.

Zum Wechseln des Schneidwerkzeuges Motor abstellen – Verletzungsgefahr!

Das Getriebe wird im Betrieb heiß. Getriebe nicht berühren – Verbrennungsgefahr!

Beschädigte oder angerissene Schneidwerkzeuge nicht weiter verwenden und nicht reparieren – etwa durch Schweißen oder Richten – Formveränderung (Unwucht).

Partikel oder Bruchstücke können sich lösen und mit hoher Geschwindigkeit Bedienungsperson oder dritte Personen treffen – schwerste Verletzungen!

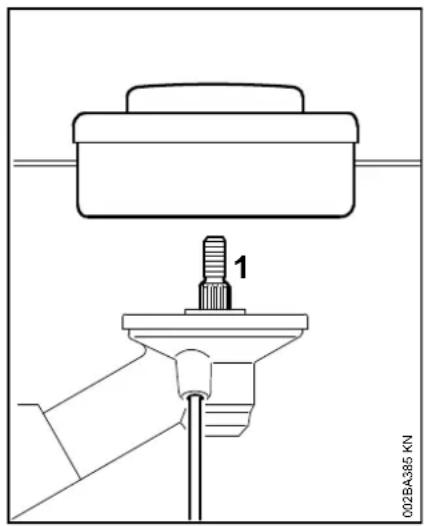

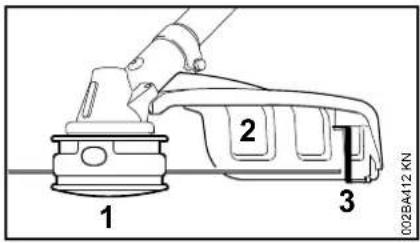

Verwendung von Mähköpfen

Nur Schutz mit vorschriftsmäßig montiertem Messer verwenden, damit der Mähfaden auf die zulässige Länge beschränkt wird.

Zum Nachstellen des Mähfadens bei manuell nachstellbaren Mähköpfen unbedingt den Motor abstellen – Verletzungsgefahr!

Missbräuchliche Benutzung mit zu langen Mähfäden reduziert die Arbeitsdrehzahl des Motors. Das führt durch dauerndes Rutschen der Kupplung zur Überhitzung und zur Beschädigung wichtiger Funktionsteile (z. B. Kupplung, Gehäuseteile aus Kunststoff) – z. B. durch im Leerlauf mitdrehendes Schneidwerkzeug – Verletzungsgefahr!

Verwendung von Metall-Schneidwerkzeugen

STIHL empfiehlt STIHL Original Metall-Schneidwerkzeuge zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Metall-Schneidwerkzeuge drehen sich sehr schnell. Dabei entstehen Kräfte, die auf das Gerät, das Werkzeug selbst und auf das Schnittgut wirken.

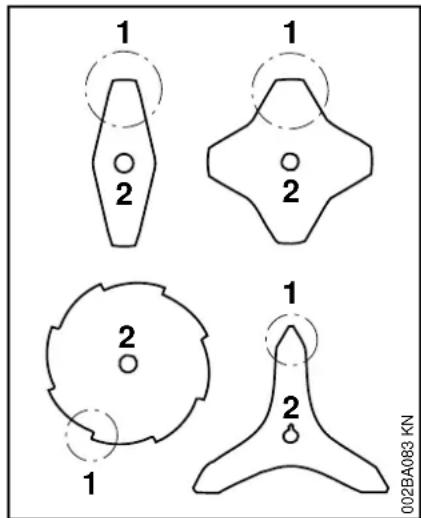

Metall-Schneidwerkzeuge müssen regelmäßig nach Vorschrift geschärft werden.

Ungleichmäßig geschärfte Metall-Schneidwerkzeuge erzeugen eine Unwucht, die das Gerät extrem belasten kann – Bruchgefahr!

Stumpfe oder unsachgemäß geschärfte Schneiden können zu einer erhöhten Belastung des Metall- Schneidwerkzeuges führen – durch gerissene oder gebrochene Teile Verletzungsgefahr!

Metall-Schneidwerkzeug nach jeder Berührung mit harten Gegenständen (z. B. Steine, Felsbrocken, Metallteile) prüfen (z. B. auf Anrisse und

Verformungen). Grate und andere sichtbare Materialanhäufungen müssen entfernt werden, da sie sich im weiteren Betrieb jederzeit lösen können und dann weggeschleudert werden – Verletzungsgefahr!

Wenn ein rotierendes Metall-Schneidwerkzeug auf einen Stein oder einen anderen harten Gegenstand trifft, kann es zu Funkenbildung kommen, wodurch unter gewissen Umständen leicht entflammbare Stoffe in Brand geraten können. Auch trockene Pflanzen und Gestrüpp sind leicht entflammbar, besonders bei heißen, trockenen Wetterbedingungen. Wenn Brandgefahr besteht, Metall-Schneidwerkzeuge nicht in der Nähe leicht entflammbarer Stoffe, trockener Pflanzen oder Gestrüpp verwenden. Unbedingt bei der zuständigen Forstbehörde nachfragen, ob Brandgefahr besteht.

Zur Reduzierung der genannten, im Betrieb eines Metall-Schneidwerkzeuges auftretenden Gefahren darf das verwendete Metall-Schneidwerkzeug auf keinen Fall im Durchmesser zu groß sein. Es darf nicht zu schwer sein. Es muss aus Werkstoffen ausreichender Qualität gefertigt sein und eine geeignete Geometrie (Form, Dicke) aufweisen.

Ein nicht von STIHL gefertigtes Metall-Schneidwerkzeug darf nicht schwerer, nicht dicker, nicht anders geformt und im Durchmesser nicht größer als das größte für dieses Motorgerät freigegebene STIHL Metall-Schneidwerkzeug sein – Verletzungsgefahr!

deutsch

Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

– Schutz der Hände (warme Handschuhe)
- Pausen
Die Benutzungsdauer wird verkürzt durch:
- besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln)
- niedrige Außentemperaturen
- Größe der Greifkräfte (festes Zugreifen behindert die Durchblutung)

Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

Wartung und Reparaturen

Motorgerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der

Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Zur Reparatur, Wartung und Reinigung immer Motor abstellen und Zündkerzenstecker abziehen – Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Motors! – Ausnahme: Vergaser- und Leerlaufestellung.

Motor bei abgezogenem Zündkerzenstecker oder bei ausgeschraubter Zündkerze nicht mit der Anwerfvorrichtung in Bewegung setzen – Brandgefahr durch Zündfunken außerhalb des Zylinders!

Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr!

Tankverschluss regelmäßig auf Dichtheit prüfen.

Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – verwenden.

Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).

Schalldämpfer auf einwandfreien Zustand prüfen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr! – Gehörschäden!

Heißen Schalldämpfer nicht berühren – Verbrennungsgefahr!

Der Zustand der Antivibrationselemente beeinflusst das Vibrationsverhalten – Antivibrationselemente regelmäßig prüfen.

Symbole auf Schutzvorrichtungen

Ein Pfeil auf dem Schutz für Schneidwerkzeuge kennzeichnet die Drehrichtung der Schneidwerkzeuge.

Einige der folgenden Symbole befinden sich auf der Außenseite des Schutzes und weisen auf die zulässige Kombination Schneidwerkzeug / Schutz hin.

Der Schutz darf zusammen mit Mähköpfen verwendet werden.

Der Schutz darf zusammen mit Grasschneideblättern verwendet werden.

Der Schutz darf zusammen mit Dickichtmessern verwendet werden.

Der Schutz darf zusammen mit Häckselmessern verwendet werden.

Der Schutz darf nicht zusammen mit Mähköpfen verwendet werden.

Der Schutz darf nicht zusammen mit Grasschneideblättern verwendet werden.

Der Schutz darf nicht zusammen mit Dickichtmessern verwendet werden.

Der Schutz darf nicht zusammen mit Häckselmessern verwendet werden.

Der Schutz darf nicht zusammen mit Kreissägeblättern verwendet werden.

Traggurt

Der Traggurt ist im Lieferumfang enthalten oder als Sonderzubehör erhältlich.

●Traggurt verwenden
●Motorgerät mit laufendem Motor an den Traggurt hängen

Alle Schneidwerkzeuge müssen zusammen mit einem Doppelschultergurt mit Schnelllösevorrichtung verwendet werden!

Mähkopf mit Mähfaden

Für weichen "Schnitt" – zum sauberen Schneiden auch zerklüfteter Ränder um Bäume, Zaunpfähle etc. – geringere Verletzung der Baumrinde.

Im Lieferumfang des Mähkopfes befindet sich ein Beilageblatt. Den Mähkopf nur nach den Angaben im Beilageblatt mit Mähfaden bestücken.

WARNING

Mähfaden nicht durch metallische Drähte oder Seile ersetzen – Verletzungsgefahr!

STIHL DuroCut

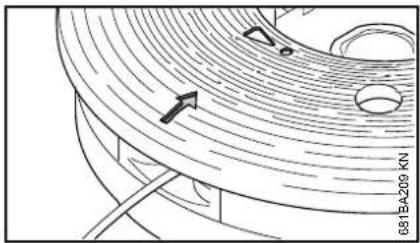

Verschleißmarkierungen beachten!

deutsch

Wird eine am Schutz des DuroCut als Ausrufezeichen geformte Verschleißmarkierung sichtbar, den DuroCut nicht mehr benutzen, sonst besteht die Gefahr, dass der Mähkopf beschädigt wird.

Verschlissenen Schutz durch einen neuen Schutz ersetzen.

Im Lieferumfang des Mähkopfes befinden sich Beilageblätter. Den Mähkopf nur nach Angaben in den Beilageblättern mit Mahfaden bestücken.

WARNING

An Stelle des Mähfadens keine metallischen Drähte oder Seile verwenden – Verletzungsgefahr!

Mähkopf mit Kunststoffmessem–STIHL PolyCut

Zum Mähen von unbestandenen Wiesenrändern (ohne Pfosten, Zäune, Bäume und ähnliche Hindernisse).

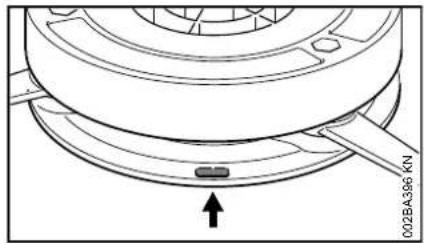

Verschleißmarkierungen beachten!

Ist am Mähkopf PolyCut eine der Markierungen nach unten durchgebrochen (Pfeil): Mähkopf nicht mehr verwenden und durch neuen ersetzen! Verletzungsgefahr durch weg geschleuderte Werkzeugteile!

Unbedingt die Wartungshinweise für den Mähkopf PolyCut beachten!

An Stelle mit Kunststoffmessern kann der Mähkopf PolyCut auch mit Mahfaden bestückt werden.

Im Lieferumfang des Mähkopfes befinden sich Beilageblätter. Den Mähkopf nur nach Angaben in den Beilageblättern mit Kunststoffmessern oder Mahfaden bestücken.

WARNING

An Stelle des Mähfadens keine metallischen Drähte oder Seile verwenden – Verletzungsgefahr!

Rückschlaggefahr bei Metall-Schneidwerkzeugen

WARNING

Beim Einsatz von Metall-Schneidwerkzeugen besteht die Gefahr des Rückschlagens, wenn das Werkzeug auf ein festes Hindernis (Baumstamm, Ast, Baumstumpf, Stein oder dergleichen) trifft. Das Gerät wird dabei zurückgeschleudert – gegen die Drehrichtung des Werkzeuges.

002BA135 KN

Erhöhte Rückschlaggefahr besteht, wenn das Werkzeug im schwarzen Bereich auf ein Hindernis trifft.

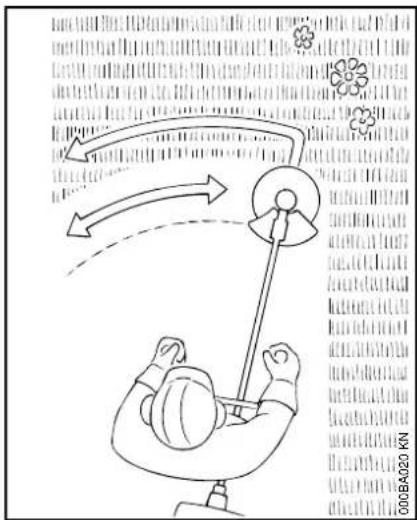

Grasschneideblatt

Nur für Gräser und Unkraut – Gerät wie eine Sense führen.

WARNING

Missbrauch kann das Grasschneideblatt beschädigen – durch weggeschleuderte Teile Verletzungsgefahr!

Grasschneideblatt bei merklicher Abstumpfung nach Vorschrift schärfen.

Dickichtmesser

Zum Schneiden von verfilztem Gras, Auslichten von Wildwuchs und Gestrüpp und Durchforsten junger Bestände mit maximal 2 cm Stammdurchmesser – keine stärkeren Hölzer schneiden – Unfallgefahr!


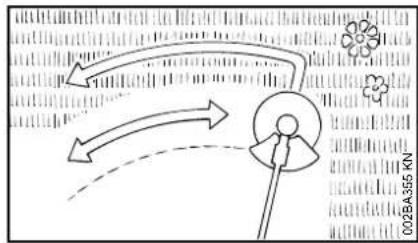

Beim Schneiden von Gras und Durchforsten junger Bestände das Gerät wie eine Sense dicht über dem Boden führen.

Zum Auslichten von Wildwuchs und Gestrüpp das Dickichtmesser von oben in die Pflanze "tauchen" – das Schneidgut wird gehäckselt – dabei das Schneidwerkzeug nicht über Hüfthöhe halten.

Bei dieser Arbeitstechnik ist äußerste Vorsicht geboten. Je größer der Abstand des Schneidwerkzeuges zum Boden, desto größer ist das Risiko, dass Partikel zur Seite weggeschleudert werden – Verletzungsgefahr!

Achtung! Missbrauch kann das Dickichtmesser beschädigen – durch weggeschleuderte Teile Verletzungsgefahr!

Zur Minderung der Unfallgefahr unbedingt beachten:

• Kontakt mit Steinen, Metallkörpern oder Ähnlichem vermeiden
• kein Holz oder Strauchwerk mit einem Durchmesser über 2 cm schneiden – für größere Durchmesser ein Kreissägeblatt verwenden
• Dickichtmesser regelmäßig auf Beschädigungen kontrollieren – ein beschädigtes Dickichtmesser nicht weiter benutzen
• Dickichtmesser regelmäßig und bei merklicher Abstumpfung nach Vorschrift schärfen und – falls erforderlich – auswuchten (STIHL empfiehlt dafür den STIHL Fachhändler)

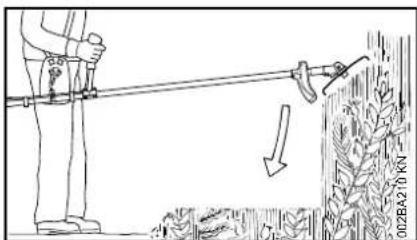

Häckselmesser

Zum Auslichten und Zerkleinern von zähem, verfilztem Gras, Wildwuchs und Gestrüpp.

002BA270 KN

Zum Auslichten und Zerkleinern von Wildwuchs und Gestrüpp das Häckselmesser von oben in die Pflanze "tauchen" – das Schneidgut wird

deutsch

gehäckselt – dabei das Schneidwerkzeug nicht über Hüfthöhe halten.

Bei dieser Arbeitstechnik ist äußerste Vorsicht geboten. Je größer der Abstand des Schneidwerkzeuges zum Boden, desto größer ist das Risiko, dass Partikel zur Seite weggeschleudert werden – Verletzungsgefahr!

Achtung! Missbrauch kann das Häckselmesser beschädigen – durch weggeschleuderte Teile Verletzungsgefahr!

Zur Minderung der Unfallgefahr unbedingt beachten:

• Kontakt mit Steinen, Metallkörpern oder Ähnlichem vermeiden
• kein Holz oder Strauchwerk mit einem Durchmesser über 2 cm schneiden – für größere Durchmesser ein Kreissägeblatt verwenden
• Häckselmesser regelmäßig auf Beschädigungen kontrollieren – ein beschädigtes Häckselmesser nicht weiter benutzen
• Häckselmesser regelmäßig und bei merklicher Abstumpfung nach Vorschrift schärfen und – falls erforderlich – auswuchten (STIHL empfiehlt dafür den STIHL Fachhändler)

Kreissägeblatt

Zum Schneiden von Sträuchern und Bäumen bis 7 cm Stammdurchmesser.

Die beste Schnittleistung wird erzielt mit Vollgas und gleichmäßigem Vorschubdruck.

Kreissägeblätter nur mit zum Durchmesser des Schneidwerkzeuges passendem Anschlag verwenden.

WARNING

Kontakt des Kreissägeblattes mit Steinen und Erde unbedingt vermeiden – Gefahr von Rissbildung. Rechtzeitig und vorschriftsmäßig schärfen – stumpfe Zähne können zu Rissbildung und damit zum Bruch des Sägeblattes führen – Unfallgefahr!

Beim Fällen mindestens zwei Baumlängen Abstand zum nächsten Arbeitsplatz halten.

Rückschlaggefahr

002BA449 KN

Die Rückschlaggefahr ist im schwarzen Bereich sehr stark erhöht: In diesem Bereich nie zum Schneiden ansetzen und nichts schneiden.

Im grauen Bereich besteht auch Rückschlaggefahr: Diesen Bereich dürfen nur erfahrene und speziell ausgebildete Personen für spezielle Arbeitstechniken verwenden.

Im weißen Bereich ist rückschlagarmes und leichtes Arbeiten möglich. Immer in diesem Bereich zum Schnitt ansetzen.

Zulässige Kombinationen von Schneidwerkzeug, Schutz, Anschlag und Traggurt

Schneidwerkzeug Schutz, Anschlag Traggurt
2		0000-GX-0417-A0
9 10 1
	22
16	23
17 18 19	24

deutsch

Zulässige Kombinationen

Abhängig vom Schneidwerkzeug die richtige Kombination aus der Tabelle wählen!

WARNUNG

Aus Sicherheitsgründen dürfen nur die innerhalb einer Tabellenzeile stehenden Schneidwerkzeuge und Schutze bzw. Anschläge miteinander kombiniert werden. Andere Kombinationen sind nicht zulässig – Unfallgefahr!

Schneidwerkzeuge

Mähköpfe

Metall-Schneidwerkzeuge

8 Grasschneideblatt 230-4 (Ø 230 mm)

9 Grasschneideblatt 255-8 (∅ 255 mm)

10 Grasschneideblatt 250-40 Spezial (∅ 250 mm)

1) Nur zulässig bei FS 460 C-M und FS 490 C-M

11 Grasschneideblatt 250-44 (∅ 250 mm)²

12 Dickichtmesser 305-2 Spezial (∅ 305 mm)

13 Dickichtmesser 300-3 (∅ 300 mm)

14 Häckselmesser 270-2 (∅ 270 mm)

15 Kreissägeblatt 200 Spitzzahn (∅ 200 mm)

16 Kreissägeblatt 200-22 Meißelzahn (4119), Kreissägeblatt 200-22 HP Meißelzahn (4000)

17 Kreissägeblatt 225 Spitzzahn (∅ 225 mm)

18 Kreissägeblatt 225 Meißelzahn (∅ 225 mm)

19 Kreissägeblatt 225 (Hartmetall) (∅ 225 mm)

WARNUNG

Grasschneideblätter, Dickichtmesser, Häckselmesser und Kreissägeblätter aus anderen Materialien als Metall sind nicht zulässig.

Schutze, Anschläge

20 Schutz für Mähköpfe

21 Schutz für Metall- Schneidwerkzeuge, Positionen8bis13

22 Schutz für Häckselmesser

2) Nicht zulässig bei FS 410 C

23 Anschlag für Kreissägeblätter, Positionen 15 bis 16

24 Anschlag für Kreissägeblätter, Positionen 17 bis 19

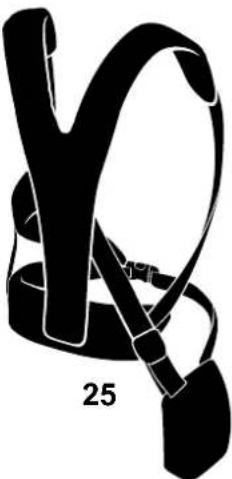

Traggurt

25 Doppelschultergurt muss verwendet werden

deutsch

Zweihandgriff anbauen

Zweihandgriff mit drehbarer Griffstütze anbauen

1 3BA003 KN

Den Bedienungsgriff (1) zwischen dem Entpacken des Gerätes und dem Anbau am Griffrohr nicht um die Längsachse drehen; siehe auch Kapitel "Gaszug einstellen".

4 2 3BA004 KN

Im Auslieferungszustand ist an dem Griffrohr (2) die Klemmschalen (4) befestigt.

●Lage der Klemmschalen am Griffrohr bis zur Befestigung des Bedienungsgriffes nicht verändern

Griffrohr anbauen

Für den Zusammenbau der drehbaren Griffstütze müssen die Klemmschalen mit einer Feder ausgestattet und auf der Griffstütze am Gerät befestigt werden.

5 6 3BA005 KN

●Feder (5) aus dem im Lieferumfang des Gerätes befindlichen Teilesatz entnehmen

●Feder (5) in die untere Klemmschale (6) drücken

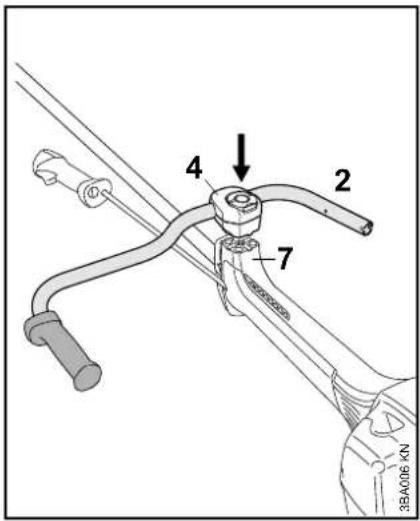

4 2 7 3BA006 KN

●Klemmschalen (4) mit dem Griffrohr (2) leicht auf die Griffstütze (7) setzen
●das Griffrohr in den Klemmschalen nicht drehen

8 3BA007 KN

● Bügel der Knebelschraube (8) aufklappen bis er senkrecht steht

deutsch

8 5 7 3BA008 KN

●Knebelschraube (8) in den Gewindeeinsatz in der Griffstütze (7) setzen – auch gegen den Druck der Feder (5)

● Bügel der Knebelschraube so zuklappen, dass er eben mit der Oberfläche abschließt

13 1 3BA012 KN

●Bedienungsgriff (1) bogenförmig so hinter das Griffrohr schwenken, dass der Gashebel (13) nach oben zeigt

9 6 10 7 3BA0009 KN

●Klemmschalen so ausrichten, dass die angeformten Stege (9) an der unteren Klemmschale (6) sich mit den Nuten (10) in der Griffstütze (7) decken

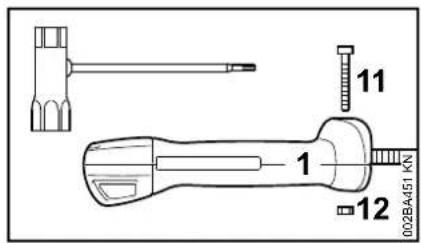

Bedienungsgriff anbauen

●Schraube (11) herausdrehen und die Mutter (12) aus dem Bedienungsgriff (1) nehmen

14 2 13 14 1 002BA458 KN

• Bedienungsgriff (1) in dieser Lage auf das Ende des Griffrohres (2) schieben, bis die Bohrungen (14) fluchten – der Gashebel (13) zeigt nach oben

3BA010 KN 6 7

●Knebelschraube im Uhrzeigersinn so lange drehen, bis die untere Klemmschale (6) an der Griffstütze (7) anliegt

1 1 3BA011 KN

●Bedienungsgriff (1) unter dem Schaft durchführen und auf der rechten Seite des Gerätes ablegen

12 1 11 002BA459 KN

●Mutter (12) in den Bedienungsgriff (1) setzen, die Schraube (11) in den Bedienungsgriff stecken, drehen und festziehen
●Knebelschraube nur leicht anziehen

deutsch

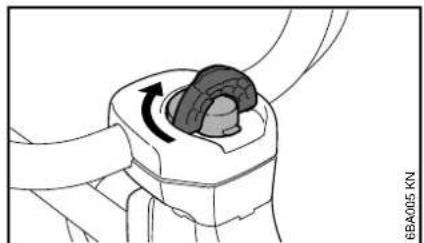

Griffrohr einstellen

Knebelschraube öffnen

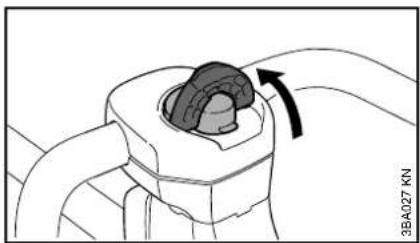

● Bügel der Knebelschraube aufklappen bis er senkrecht steht

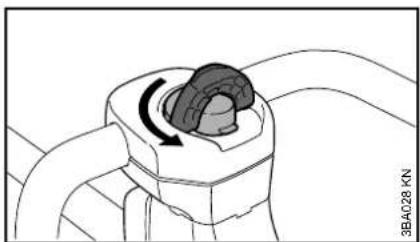

●Knebelschraube gegen den Uhrzeigersinn drehen bis sich die Griffstütze verstellen lässt

Griffrohr ausrichten

●Griffrohr in die gewünschte Position bringen

A 2 3BA014 KN

●Griffrohr (2) so ausrichten, dass der Abstand (A) ungefähr 17 cm (7 in.) beträgt

Das Griffrohr nicht im gebogenen Teil des Rohres befestigen.

Knebelschraube schließen

●Knebelschraube so lange im Uhrzeigersinn drehen, bis die Schraube schwergängig wird
●Knebelschraube fest anziehen

●Bügel der Knebelschraube so zuklappen, dass er eben mit der Oberfläche abschließt

Gaszug prüfen

- nach dem Anbau des Bedienungsgriffes an das Griffrohr den Gaszug prüfen, siehe Kapitel "Gaszug einstellen"

deutsch

Griffrohr schwenken

in die Transportstellung

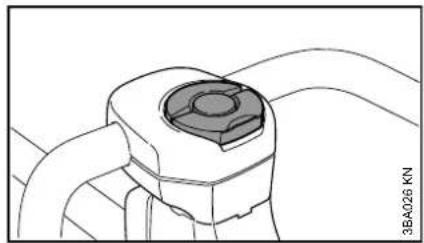

2 8 90° 3BA026 KIN

●Knebelschraube (8) lösen und soweit herausdrehen bis das Griffrohr (2) im Uhrzeigersinn gedreht werden kann
●Griffrohr um 90° drehen und anschließend nach unten schwenken
●Knebelschraube (8) festziehen

in die Arbeitsstellung

●Griffrohr in umgekehrter Reihenfolge wie oben beschrieben und entgegen dem Uhrzeigersinn drehen bzw. schwenken

Gaszug einstellen

Nach der Montage des Gerätes oder nach längerer Betriebszeit kann eine Korrektur der Gaszugeinstellung notwendig sein.

Gaszug nur bei komplett montiertem Gerät einstellen.

●Gashebel in Vollgasstellung bringen
●Schraube im Gashebel bis zum ersten Widerstand in Pfeilrichtung drehen. Dann nochmals eine halbe Umdrehung weiter eindrehen

Schutzvorrichtungen anbauen

Richtigen Schutz verwenden

1 002BA401 KN

! WARNING

Der Schutz (1) ist nur für Mähköpfe zugelassen, deshalb muss vor dem Anbau eines Mähkopfes der Schutz (1) angebaut werden.

2 0028A402 KN

WARNING

Der Schutz (2) ist nur für Grasschneideblätter und Dickichtmesser zugelassen, deshalb muss vor dem Anbau eines Grasschneideblattes oder Dickichtmessers der Schutz (2) angebaut werden.

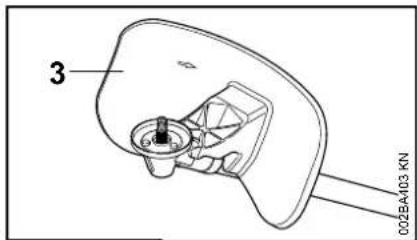

3 002BA403 KN

WARNING

Der Schutz (3) ist nur für das Häckselmesser zugelassen, deshalb muss vor dem Anbau eines Häckselmessers der Schutz (3) angebaut werden.

4 5 002BA401 KN

WARNING

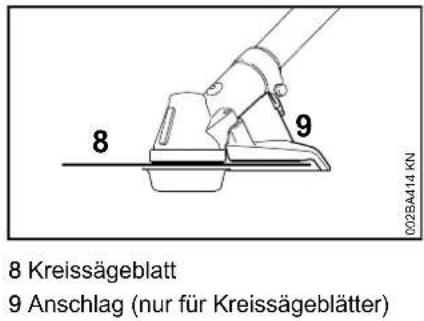

Der als Schutz dienende Anschlag (4) ist nur für Kreissägeblätter zugelassen, deshalb muss vor dem Anbau eines Kreissägeblattes der Anschlag (4) angebaut und der Schutzring (5) getauscht werden, siehe "Schneidwerkzeug anbauen" / "Kreissägeblätter anbauen".

Schutz anbauen

Die Schutze (1 bis 4) werden auf die gleiche Weise am Getriebe befestigt.

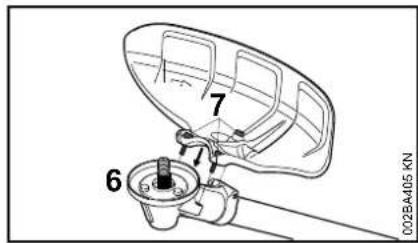

0028A405 KN 7 1 6

●Schmutz von den Fügestellen an Getriebe und Schutz entfernen – keinen Schmutz in die Gewindebohrungen des Getriebes geraten lassen
●Schutz auf das Getriebe (6) setzen,
●Schrauben (7) eindrehen und festziehen

Schneidwerkzeug anbauen

Motorgerät ablegen

●Motor abstellen
●Motorgerät so ablegen, dass die Aufnahme für das Schneidwerkzeug nach oben zeigt

Richtigen Schutzring verwenden

Das Motorgerät ist ab Werk bereits mit einem Schutzring bestückt.

Der Schutzring ist auch als Sonderzubehör erhältlich.

Den Schutzring wegen der sorgfältigen Befestigung vom Fachhändler anbauen lassen. STIHL empfiehlt dafür den STIHL Fachhändler.

deutsch

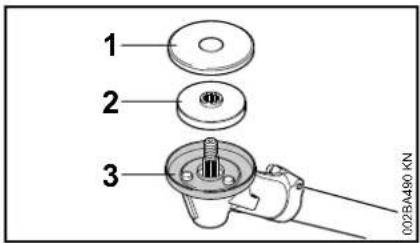

Schutzring für Mäheinsätze

1 2 3 002BA490 KN

Den Schutzring (1) für optimalen Wickelschutz beim Einsatz von

• Mähköpfen
• Grasschneideblättern
• Dickichtmessern
• Häckselmessern

verwenden.

Schutzring für Sägeeinsätze

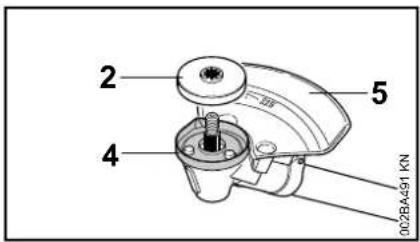

2 4 5 002BA491 KN

Den Schutzring (4) nur für den Einsatz von Kreissägeblättern verwenden.

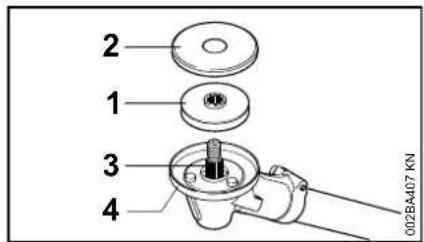

Druckteller und Schutzscheibe anbauen

2 1 3 4 002B407 KN

●Druckteller (1) und Schutzscheibe (2) auf die Welle (3) schieben

Zur Befestigung von allen Schneidwerkzeugen ist der Druckteller (1) am Getriebe notwendig.

Zur Befestigung von

• Mähköpfen
• Grasschneideblättern
• Dickichtmessern
• Häckselmessern

ist die Schutzscheibe (2) am Getriebe notwendig. Zur Befestigung von Kreissägeblättern ist die Schutzscheibe nicht notwendig.

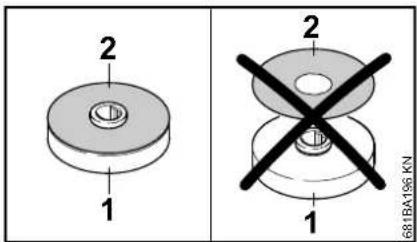

Druckteller prüfen

2 1 2 1 681BA196 KN

Der Druckteller besteht aus dem Drucktellerkörper (1) und einer darauf unverlierbar montierten Schutzscheibe (2).

Niemals den Druckteller ohne Schutzscheibe verwenden. Druckteller ohne Schutzscheibe müssen sofort ersetzt werden.

Getriebeteile für das Schneidwerkzeug reinigen

2 1 3 4 0028A407 KN

Umgebung und Innenbereich des Schutzringes (4) regelmäßig bzw. bei einem Wechsel des

Schneidwerkzeuges auf Verschmutzung prüfen und bei Bedarf reinigen, dazu:

●Schutzscheibe (1) und Druckteller (2) von der Welle (3) ziehen
●Schutzring, Welle, Druckteller und Schutzscheibe gründlich reinigen, den Schutzring dazu nicht abbauen

Welle blockieren

1 2 3 2 0812BA021 KN

Zum An- und Abbauen der Schneidwerkzeuge muss die Welle (1) mit dem Steckdorn (2) blockiert werden. Der Steckdorn ist im Lieferumfang enthalten und als Sonderzubehör erhältlich.

• Steckdorn (2) bis zum Anschlag in die Bohrung (3) im Getriebe schieben – leicht drücken
  ●an Welle, Mutter oder Schneidwerkzeug drehen, bis der Steckdorn einrastet und die Welle blockiert wird

Schneidwerkzeug anbauen

WARNING

Zum Schneidwerkzeug passenden Schutz verwenden – siehe "Schutzvorrichtungen anbauen".

Mähkopf mit Gewindeanschluss anbauen

Das Beilageblatt für den Mähkopf gut aufbewahren.

1 002BA385 KN

●Mähkopf gegen den Uhrzeigersinn bis zur Anlage auf die Welle (1) drehen
●Welle blockieren
●Mähkopf festziehen

HINWEIS

Werkzeug zum Blockieren der Welle wieder abziehen.

Mähkopf abbauen

●Welle blockieren
●Mähkopf im Uhrzeigersinn drehen

Metall-Schneidwerkzeug an- und abbauen

Beilageblatt und Verpackung zum Metall-Schneidwerkzeug gut aufbewahren.

WARNING

Schutzhandschuhe anziehen – Verletzungsgefahr durch scharfe Schneidkanten.

Immer nur ein Metall-Schneidwerkzeug anbauen!

Grasschneideblätter, Dickichtmesser anbauen

Hinweis für Geräte, die als neues Gerät nur mit einem Mähkopf geliefert wurden: Zum Anbau eines Grasschneideblattes und eines Dickichtmessers ist jeweils ein "Umbausatz Metall-Mähwerkzeuge" notwendig und beim Fachhändler erhältlich.

deutsch

Schneidwerkzeug richtig auflegen

Die Schneidwerkzeuge (1, 4, 5) können in beliebige Richtung zeigen – diese Schneidwerkzeuge regelmäßig wenden um eine einseitige Abnutzung zu vermeiden.
Die Schneidkanten der Schneidwerkzeuge (2, 3) müssen in die Drehrichtung des Uhrzeigers zeigen.
●Schutzring für Mähwerkzeuge verwenden

4 3 2 1 b a 002BA409 KN

●Schneidwerkzeug (1) auflegen

WARNING

Bund (a) muss in die Bohrung (b) des Schneidwerkzeuges ragen!

Schneidwerkzeug befestigen

●Druckscheibe (2) auflegen – Wölbung nach oben
●Laufteller (3) auflegen
●Welle blockieren
●Mutter (4) gegen den Uhrzeigersinn aufdrehen und festziehen

WARNING

Leichtgängig gewordene Mutter ersetzen.

HINWEIS

Werkzeug zum Blockieren der Welle wieder abziehen.

Schneidwerkzeug abbauen

●Welle blockieren
●Mutter im Uhrzeigersinn lösen
●Schneidwerkzeug und dessen Befestigungsteile vom Getriebe abziehen

Häckselmesser 270-2 anbauen

Hinweis für Geräte, die als neues Gerät nur mit einem Mähkopf geliefert wurden: Zum Anbau eines Häckselmessers ist neben dem "Anbausatz Häckselmesser" ein "Nachrüstsatz Häckselmesser" notwendig und beim Fachhändler erhältlich.

●Schutzring für Mähwerkzeuge verwenden

4 3 2 1 b a 002BA410.KN

- Häckselmesser (1) auflegen – die Schneidkanten müssen nach oben zeigen

WARNING

Bund (a) muss in die Bohrung (b) des Schneidwerkzeuges ragen!

Schneidwerkzeug befestigen

●Druckscheibe (2) auflegen – Wölbung nach oben
●Schutzring (3) für Häckselmesser auflegen – mit der Öffnung nach oben
●Welle blockieren
●Mutter (4) gegen den Uhrzeigersinn aufdrehen und festziehen

WARNING

Leichtgängig gewordene Mutter ersetzen.

HINWEIS

Werkzeug zum Blockieren der Welle wieder abziehen.

Schneidwerkzeug abbauen

●Welle blockieren
●Mutter im Uhrzeigersinn lösen
●Schneidwerkzeug und dessen Befestigungsteile vom Getriebe abziehen

Kreissägeblätter anbauen

Zum Anbau von Kreissägeblättern ist als Sonderzubehör ein Satz Anschlag erhältlich, in dem ein Anschlag und ein Schutzring für Kreissägeblätter enthalten sind.

Hinweis für Geräte, die als neues Gerät nur mit einem Mähkopf geliefert wurden: Zum Anbau eines Kreissägeblattes sind weitere Befestigungsteile notwendig, die beim Fachhändler erhältlich sind.

Schutzring wechseln

Empfehlung: Den Schutzring wegen der sorgfältigen Befestigung vom Fachhändler anbauen lassen. STIHL empfiehlt dafür den STIHL Fachhändler.

1 2 3 0.028A490 KN

●Schutzscheibe (1) und den Druckteller (2) abnehmen
●Schutzring (3) für Mähwerkzeuge abbauen
●Schutzscheibe und Schutzring für die spätere Verwendung aufbewahren

2 4 5 002BA451 KN

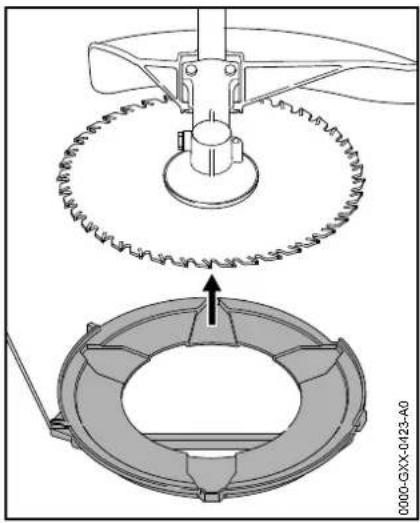

●Schutzring (4) für Kreissägeblätter anbauen
●Druckteller (2) auf die Welle schieben
●Anschlag (5) für Kreissägeblätter anbauen

HINWEIS

Die Schutzscheibe (1) nicht für Kreissägeblätter verwenden.

deutsch

Schneidwerkzeug richtig auflegen

An Kreissägeblättern müssen die Schneidkanten in die Drehrichtung des Uhrzeigers zeigen.

4 3 2 1 b a 002A423 KN

●Schneidwerkzeug (1) auflegen

WARNING

Bund (a) muss in die Bohrung (b) des Schneidwerkzeuges ragen.

Schneidwerkzeug befestigen

●Druckscheibe (2) auflegen – Wölbung nach oben
●Laufteller (3) auflegen

Als Sonderzubehör ist ein Laufteller (3) für Sägeeinsatz erhältlich mit dem die ganze Schnitttiefe des Kreissägeblattes genutzt werden kann.

●Welle blockieren
●Mutter (4) gegen den Uhrzeigersinn aufdrehen und festziehen

! WARNING

Leichtgängig gewordene Mutter ersetzen.

HINWEIS

Werkzeug zum Blockieren der Welle wieder abziehen.

Schneidwerkzeug abbauen

●Welle blockieren
●Mutter im Uhrzeigersinn lösen

●Schneidwerkzeug und dessen Befestigungsteile vom Getriebe abziehen

Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.

WARNING

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

STIHL MotoMix

STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt.

MotoMix ist nicht in allen Märkten verfügbar.

Kraftstoff mischen

HINWEIS

Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis können zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

Benzin

Nur Markenbenzin mit einer Oktanzahl von mindestens 90 ROZ verwenden – bleifrei oder verbleit.

Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden.

Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leistung.

Motoröl

Falls Kraftstoff selbst gemischt wird, darf nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.

STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges Hochleistungs-Motoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können.

Mischungsverhältnis

bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl + 50 Teile Benzin

Beispiele

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml)

1	0	,
5 0,10 (100)
10 0,20 (200)

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml)

15 0,30 (300)

20 0,40 (400)

25 0,50 (500)

●in einen für Kraftstoff zugelassenen Kanister zuerst Motoröl, dann Benzin einfüllen und gründlich mischen

Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.

Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.

STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden.

●Kanister mit dem Kraftstoffgemisch vor dem Auftanken kräftig schütteln

WARNING

Im Kanister kann sich Druck aufbauen – vorsichtig öffnen.

●Kraftstofftank und Kanister von Zeit 0 zu Zeit gründlich reinigen (

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!

Kraftstoff einfüllen

Kraftstofftankverschluss

Beim Betanken in unebenem Gelände den Tankverschluss immer hangaufwärts positionieren.

●in ebenem Gelände das Gerät so abstellen, dass der Verschluss nach oben weist

- Verschluss und Umgebung vor dem Auftanken reinigen, damit kein Schmutz in den Kraftstofftank fällt

2 0 )

deutsch

Tankverschluss öffnen

●Verschluss gegen den Uhrzeigersinn drehen bis er von der Tanköffnung abgenommen werden kann
●Tankverschluss abnehmen

Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).

●Kraftstoff einfüllen

Tankverschluss schließen

●Verschluss ansetzen
●Verschluss bis zum Anschlag im Uhrzeigersinn drehen und so fest wie möglich von Hand anziehen

Doppelschultergurt anlegen

Das Anlegen des Doppelschultergurtes wird genau in einem Beilageblatt beschrieben, das mit dem Doppelschultergurt geliefert wird.

Art und Ausführung des Doppelschultergurtes sind vom Markt abhängig.

Traggurt anlegen

1 2 3 0028A411 KN

●Doppelschultergurt (1) anlegen
●Gurlänge so einstellen, dass sich der Karabinerhaken (2) etwa eine Handbreit unterhalb der rechten Hüfte befindet

• Karabinerhaken an der Lochleiste (3) des Gerätes einhängen – siehe „Gerät am Traggurt einhängen“
  ●anschließend den für das angebaute Schneidwerkzeug richtigen Einhängepunkt ermitteln – siehe „Gerät ausbalancieren“

Gerät am Traggurt einhängen

1 2 2 1 002BA631 KN

●Karabinerhaken (1) in der Lochleiste (2) am Schaft einhängen

Gerät am Traggurt aushängen

1 2 1 2 002BA632 KN

●Lasche am Karabinerhaken (1) drücken und die Lochleiste (2) aus dem Haken ziehen

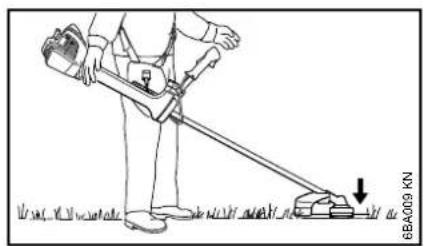

Gerät ausbalancieren

Abhängig vom angebauten Schneidwerkzeug wird das Gerät unterschiedlich ausbalanciert.

- am Traggurt hängendes Motorgerät auspendeln lassen – Einhängepunkt bei Bedarf verändern

Pendellagen

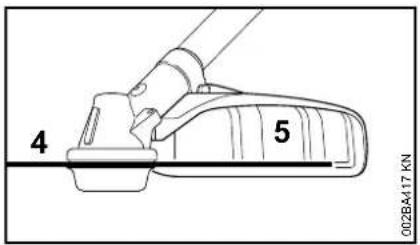

Mähköpfe, Grasschneideblätter, Dickichtmesser und Häckselmesser sollen leicht auf dem Boden aufliegen.

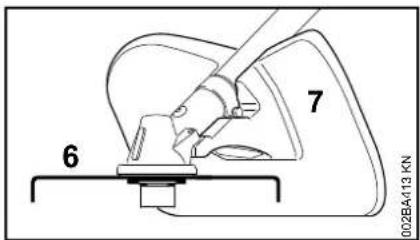

Kreissägeblätter sollen ca. 20 cm über dem Boden "schweben".

Schnellabwurf

WARNING

Im Moment einer sich anbahnenden Gefahr muss das Gerät schnell abgeworfen werden. Schnelles Absetzen des Gerätes üben. Beim Üben das Gerät nicht auf den Boden werfen, um Beschädigungen zu vermeiden.

deutsch

Motor starten / abstellen

Bedienungselemente

002BA183 KN 1 2 3 STOP

1 Gashebelsperre
2 Gashebel
3 Stopptaster – mit den Stellungen für Betrieb und Stopp. Zum Ausschalten der Zündung den Stopptaster drücken.

Funktion des Stopptasters und der Zündung

Der nicht betätigte Stopptaster befindet sich in der Stellung Betrieb: Die Zündung ist eingeschaltet – der Motor ist startbereit und kann angeworfen werden. Wird der Stopptaster betätigt, wird die Zündung ausgeschaltet. Nach dem Stillstand des Motors wird die Zündung automatisch wieder eingeschaltet.

Symbole am Startklappenhebel

FS 490 FS 360, 410, 460 0000-GXX-0832-A0

Betriebsstellung I – in dieser Stellung wird der warme Motor gestartet oder läuft der Motor.

Start ▲ – in dieser Stellung wird der kalte Motor gestartet.

Motor starten

FS 360, 410, 460 4 0000-GXX-0833-A0

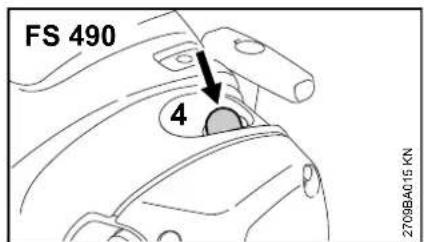

FS 490 4 270984015 KN

●Balg (4) der Kraftstoffhandpumpe mindestens 5 mal drücken – auch wenn der Balg mit Kraftstoff gefüllt ist

Der Startklappenhebel ist in der Betriebsstellung I.

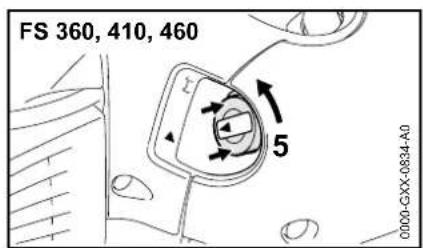

FS 360, 410, 460 5 0000-GXX-0834-A0

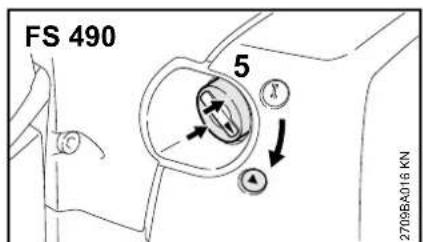

FS 490 5 2709BA016 KN

●Falls der Motor kalt ist: Startklappenhebel (5) am Rand (Pfeile) eindrücken und in die Stellung Start ▲ drehen

Anwerfen

- das Gerät sicher auf den Boden legen: Die Schutzplatte am Motor und der Schutz für das Schneidwerkzeug bilden die Auflage. Das Schneidwerkzeug darf

weder den Boden, noch irgendwelche Gegenstände berühren

• sicheren Stand einnehmen – Möglichkeiten: stehend, gebückt oder kniend.
• das Gerät mit der linken Hand fest an den Boden drücken – dabei weder den Gashebel noch die Gashebelsperre berühren

HINWEIS

Nicht den Fuß auf den Schaft stellen oder darauf knien!

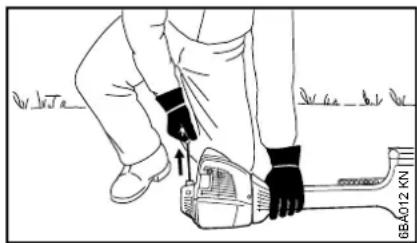

6BA012 KN

●mit der rechten Hand den Anwerfgriff fassen
●Anwerfgriff gleichmäßig durchziehen

HINWEIS

Seil nicht bis zum Seilende herausziehen – Bruchgefahr!

• Anwerfgriff nicht zurückschnellen lassen – entgegen der Ausziehrichtung zurückführen, damit sich das Anwerfseil richtig aufwickeln kann
  ●anwerfen bis der Motor läuft

●Falls der Motor dennoch nicht startet: Startklappenhebel in die Stellung Start ▲ drehen und das Gerät erneut starten

Gerät einsetzen

Wird das Gerät zum ersten Mal in Betrieb genommen, dann die Hinweise "Die erste Inbetriebnahme" im Abschnitt "Weitere Hinweise zum Starten" beachten.

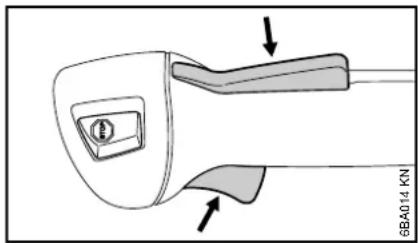

●Falls der Motor in Stellung Start ▲ gestartet wurde: Gashebelsperre und Gashebel gleichzeitig kurz drücken, der Startklappenhebel springt in die Betriebsstellung I und der Motor geht in den Leerlauf

Das Gerät ist einsatzbereit.

WARNUNG

In der Stellung für Betrieb I und gleichzeitigem Motorleerlauf darf sich das Schneidwerkzeug nicht drehen!

Wenn sich das Schneidwerkzeug im Leerlauf des Motors dreht, dann die Hinweise im Kapitel "Gaszug einstellen" beachten oder das Gerät vom Fachhändler instandsetzen lassen. STIHL empfiehlt den STIHL Fachhändler.

●Gerät am Traggurt einhängen
●Gerät einsetzen

Motor abstellen

002BA485 KN

- Stopptaster drücken – der Motor stoppt – den Stopptaster loslassen – der Stopptaster federt zurück

Weitere Hinweise zum Starten

Die erste Inbetriebnahme

●Gashebel drücken – dabei die Gashebelsperre nicht betätigen

Erhöht sich dabei die Drehzahl des Motors bzw. dreht sich das Schneidwerkzeug mit, dann:

●weiter im Abschnitt "Motor abstellen"
●weiter im Kapitel "Gaszug einstellen"

deutsch

Stellt sich keine höhere Drehzahl ein, dann ist das Gerät einsatzbereit.

Bei sehr niedrigen Temperaturen

●Bei Bedarf den Motor auf Winterbetrieb umstellen, siehe "Winterbetrieb"
- bei stark abgekühltem Motorgerät (Reifbildung) nach dem Starten den Motor in der Stellung Start ▲ warmlaufen lassen und auf Betriebstemperatur bringen – Achtung: das Schneidwerkzeug dreht sich mit!

Der Motor springt nicht an

●prüfen, ob alle Bedienungselemente richtig eingestellt sind
●prüfen, ob Kraftstoff im Tank ist, ggf. auffüllen
- prüfen, ob der Zündkerzenstecker fest aufgesteckt ist
●Startvorgang wiederholen

Der Motor ist abgesoffen

• Startklappenhebel auf I stellen – weiter anwerfen bis der Motor läuft
  Der Tank wurde restlos leergefahren
• nach dem Betanken den Balg der Kraftstoffhandpumpe mindestens 5 mal drücken – auch wenn der Balg mit Kraftstoff gefüllt ist
  ●Motor erneut starten

Gerät transportieren

Transportschutz verwenden

Die Art des Transportschutzes ist abhängig von der Art des Metall-Schneidwerkzeuges im Lieferumfang des Motorgeräts. Transportschutze sind auch als Sonderzubehör erhältlich.

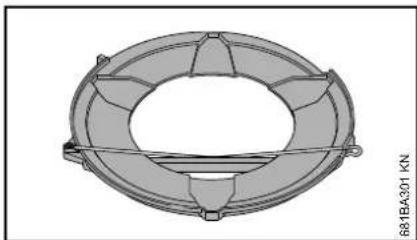

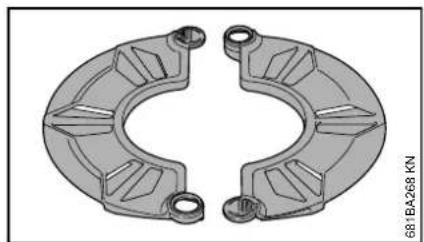

Grasschneiderblätter 230 mm

Grasschneideblätter bis 260 mm

• Spannbügel am Transportschutz aushängen

deutsch

●Spannbügel nach außen schwenken

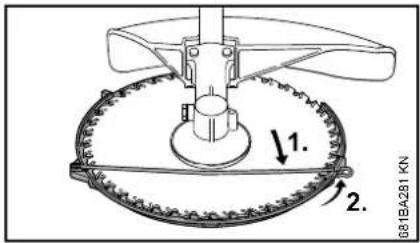

●Transportschutz von unten am Schneidwerkzeug anlegen

1. 2. 681BA281 KN

- Spannbügel am Transportschutz einhängen

- Spannbügel nach innen schwenken

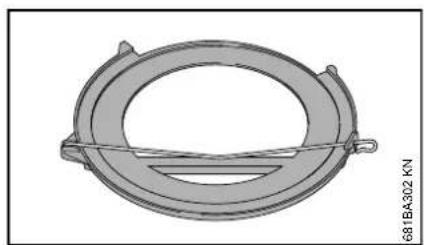

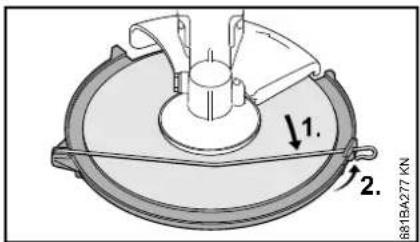

Kreissägeblätter

- Spannbügel am Transportschutz aushängen

• Spannbügel nach außen schwenken

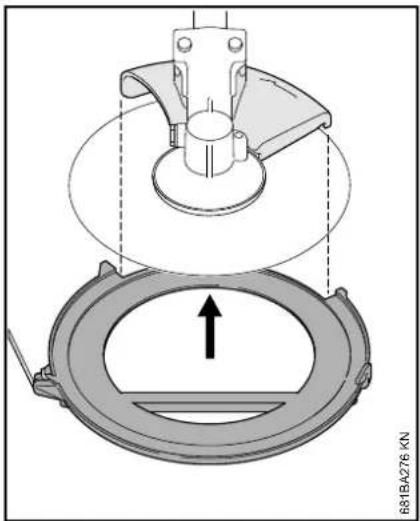

  ●Transportschutz von unten am Schneidwerkzeug anlegen, dabei darauf achten, dass der Anschlag mittig in der Aussparung liegt

1. 2. 6819A277 KN

●Spannbügel nach innen schwenken
- Spannbügel am Transportschutz einhängen

deutsch

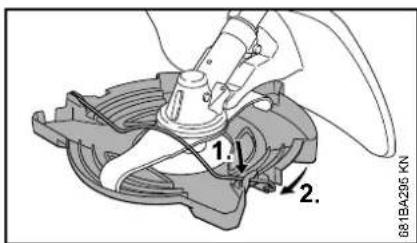

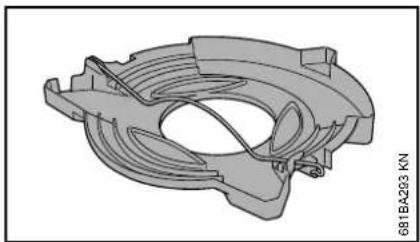

Universal-Transportschutz

- Spannbügel am Transportschutz aushängen und nach außen schwenken

1. 2. 68 1A-295 KN

●Transportschutz von unten am Schneidwerkzeug wie im Bild anlegen
- Spannbügel am Haken des Transportschutzes einhängen

Betriebshinweise Luftfilter

Während der ersten Betriebszeit

Das fabrikneue Gerät bis zur dritten Tankfüllung nicht unbelastet im hohen Drehzahlbereich betreiben, damit während der Einlaufphase keine zusätzlichen Belastungen auftreten. Während der Einlaufphase müssen sich die bewegten Teile aufeinander einspielen – im Triebwerk besteht ein höherer Reibungswiderstand. Der Motor erreicht seine maximale Leistung nach einer Laufzeit von 5 bis 15 Tankfüllungen.

Während der Arbeit

Nach längerem Volllastbetrieb den Motor noch kurze Zeit im Leerlauf laufen lassen, bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärmestau extrem belastet werden.

Nach der Arbeit

Bei kurzzeitigem Stillsetzen: Motor abkühlen lassen. Gerät mit leerem Kraftstofftank an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren. Bei längerer Stilllegung – siehe "Gerät aufbewahren".

Basisinformationen

Die Filterstandzeiten sind sehr lang.

Den Filterdeckel nicht abnehmen und den Luftfilter nicht wechseln, solange kein spürbarer Leistungsverlust vorliegt.

Verschmutzte Luftfilter vermindern die Leistung des Motors, erhöhen den Verbrauch von Kraftstoff und erschweren das Anwerfen.

Luftfilter wechseln

Nur wenn die Motorleistung spürbar nachlässt

●Startklappenhebel auf ▲ drehen

FS 360, 410, 460 1 0000-GXX-0830-A0

FS 490 1 270A8A017 KN

●Befestigungsschrauben (1) lösen

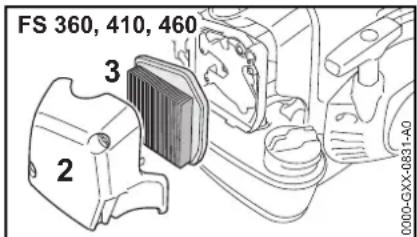

FS 360, 410, 460 3 2 0000-GX-0831-A0

Nur hochwertige Luftfilter verwenden, damit der Motor vor dem Eindringen von abrasivem Staub geschützt ist.

STIHL empfiehlt nur STIHL Original-Luftfilter zu verwenden. Der hohe Qualitätsstandard dieser Teile sorgt für störungsfreien Betrieb, eine lange Lebensdauer des Triebwerks und sehr lange Filterstandzeiten.

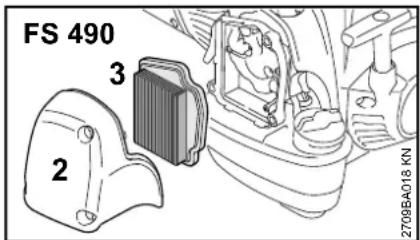

FS 490 3 2 2709BA018 KN

Filtereinsatz für den Winterbetrieb

Wartung und Pflege des besonderen Filtereinsatzes für den Winterbetrieb sind im Kapitel "Winterbetrieb" beschrieben.

●Filterdeckel (2) abziehen
●Innenseite des Filterdeckels und Umgebung des Filters (3) von grobem Schmutz befreien

Der Filter (3) filtert über gefaltetes Papier.

• Filter (3) abnehmen und prüfen – bei Verschmutzung oder Beschädigung von Papier oder Filterrahmen ersetzen
  ●neuen Filter entpacken

HINWEIS

Den Filter bis zum Einsetzen weder biegen noch knicken, sonst kann er beschädigt werden – beschädigte Filter nicht verwenden!

●Filter in das Filtergehäuse setzen
●Filterdeckel anbauen

M-Tronic

Basisinformationen

Die M-Tronic regelt Kraftstoffmenge und Zündzeitpunkt für alle Betriebszustände elektronisch.

Die M-Tronic steht für einfaches, schnelles Starten. Der Motor wird unabhängig von klimatischen Bedingungen und Temperaturen im Triebwerk in der Stellung Start ▲ gestartet. Die Stellung Start ▲ kann nach dem Starten so lange eingestellt bleiben, bis der Motor rund und damit durchläuft.

Die M-Tronic sorgt stets für optimale Motorleistung, sehr gute Beschleunigung und automatische Anpassung an veränderte Bedingungen.

Deshalb sind Änderungen an der Einstellung des Vergasers nicht notwendig – der Vergaser hat keine Stellschrauben.

Werden unter extrem veränderten Einsatzbedingungen gutes Laufverhalten und gewohnte Leistung des Motores nicht mehr erreicht, dann einen Fachhändler aufsuchen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

deutsch

Winterbetrieb

Bei Temperaturen unter +10 °C

Vergaser vorwärmen

Durch Umstellen eines Schiebers wird neben Kaltluft auch Warmluft aus der Umgebung des Zylinders angesaugt, um die Vereisung des Vergasers zu verhindern.

2 1 9928BA016 KN

Ein Pfeil an der Haube (1) zeigt die Einstellung des Schiebers (2) für Sommer- oder Winterbetrieb. Bedeutung der Symbole:

●Schraube (3) am Schieber herausdrehen und abnehmen
●Schieber (2) aus der Haube ziehen
●Schieber (2) aus der Sommerstellung in die Winterstellung drehen und wieder einsetzen
●Schraube (3) durch den Schieber in die Haube drehen

Bei Temperaturen zwischen +10 °C und +20 °C

Das Gerät kann in diesem Temperaturbereich normalweise mit dem Schieber (2) in der Sommerstellung betrieben werden. Die Stellung des Schiebers nach Bedarf umstellen.

Bei Temperaturen über +20 °C

2 9926BA018 KN

●Schieber (2) unbedingt wieder in die Sommerstellung bringen

Bei Temperaturen über +20 °C nicht im Winterbetrieb arbeiten, sonst besteht die Gefahr von Motorlaufstörungen durch Überhitzung!

Bei Temperaturen unter -10 °C

Bei extrem winterlichen Bedingungen mit den folgenden Bedingungen

• Temperaturen unter -10 °C
• Pulver- oder Flugschnee

wird die Verwendung des "Satzes Abdeckplatte" empfohlen, der als Sonderzubehör lieferbar ist.

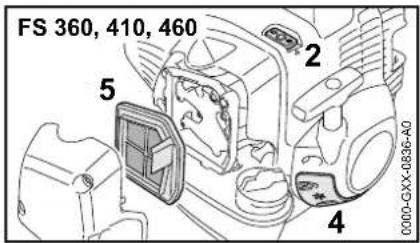

FS 360, 410, 460 5 2 4 0000-GXX-0836-A0

FS 490 2 5 4 2708A019 KN

Der Satz Abdeckplatte enthält folgende Teile zum Umbau des Motorgerätes:

4 Abdeckplatte zum teilweisen Abdecken der Schlitze im Startergehäuse
5 Filtereinsatz mit einem Gewebe aus Kunststoff für den Luftfilter
- für FS 460 mit Tankverschluss mit Klappbügel: Runddichtring für den Tankverschluss
- Beilageblatt, das den Umbau des Gerätes beschreibt

Nach dem Einbau des Satzes Abdeckplatte:

●Schieber (2) auf Winterbetrieb stellen

Bei Temperaturen über -10 °C

●Das Motorgerät wieder umbauen und die Teile des Satzes Abdeckplatte durch die Teile für den Sommerbetrieb ersetzen

Hinweis für FS 460 mit Tankverschluss mit Klappbügel: Der mit dem Satz Abdeckplatte am Tankverschluss eingebaute Runddichtring kann am Gerät bleiben.

Je nach Umgebungstemperatur:

●Schieber (2) auf Sommer- oder Winterbetrieb stellen

Luftfilter reinigen

●Befestigungsschrauben im Filterdeckel lösen
●Filterdeckel abziehen
●Innenseite des Filterdeckels und Umgebung des Filters (5) von grobem Schmutz befreien
●Filter (5) ausklopfen oder mit Druckluft von innen nach außen ausblasen

Bei hartnäckiger Verschmutzung oder verklebtem Filtergewebe:

●Filter in sauberer, nicht entflammbarer Reinigungsflüssigkeit (z. B. warmes Seifenwasser) auswaschen und trocknen

Ein beschädigter Filter muss ersetzt werden.

Zündkerze

• bei ungenügender Motorleistung, schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen
• nach ca. 100 Betriebsstunden die Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigegebene, entstörte Zündkerzen verwenden – siehe "Technische Daten"

Zündkerze ausbauen

1 2 9526BA020 KN

●Schraube (1) in der Kappe (2) so lange drehen, bis der Schraubenkopf aus der Kappe (2) herausragt und die Kappe vorne abgehoben werden kann.

deutsch

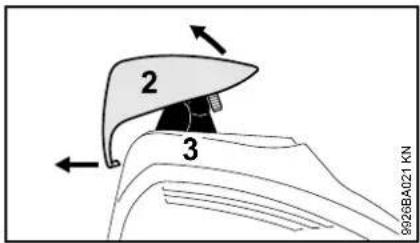

2 3 9926BA021 KN

●Kappe (2) vorne anheben und zum Ausrasten nach hinten schieben
●Kappe ablegen
●Zündkerzenstecker (3) abziehen
●Zündkerze herausdrehen

Zündkerze prüfen

000BA039 KN A

●verschmutzte Zündkerze reinigen
- Elektrodenabstand (A) prüfen und falls notwendig nachstellen, Wert für Abstand – siehe "Technische Daten"
●Ursachen für die Verschmutzung der Zündkerze beseitigen

Mögliche Ursachen sind:

• zu viel Motoröl im Kraftstoff
• verschmutzter Luftfilter
• ungünstige Betriebsbedingungen

000BA045 KN 1

WARNING

Bei nicht festgezogener oder fehlender Anschlussmutter (1) können Funken entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, können Brände oder Explosionen entstehen. Personen können schwer verletzt werden oder Sachschaden kann entstehen.

●entstörte Zündkerzen mit fester Anschlussmutter verwenden

Zündkerze einbauen

●Zündkerze eindrehen
●Zündkerzenstecker fest auf die Zündkerze drücken

1 2 3 4 9968A022 KN

●Kappe (1) von hinten und leicht schräg an der Haube ansetzen, dabei die Nase (2) in die Öffnung (3) der Haube drücken.
●Kappe vorne auf die Haube schwenken, die Schraube (4) einschrauben und festziehen

Gerät aufbewahren Metall-Schneidwerkzeuge schärfen

Bei Betriebspausen ab ca. 3 Monaten

●Kraftstofftank an gut belüftetem Ort entleeren und reinigen
●Kraftstoff vorschriften- und umweltgerecht entsorgen
●Vergaser leerfahren, andernfalls können die Membranen im Vergaser verkleben!
●Schneidwerkzeug abnehmen, reinigen und prüfen. Metall-Schneidwerkzeuge mit Schutzöl behandeln.
●Gerät gründlich säubern
- Gerät an einem trockenen und sicheren Ort aufbewahren – vor unbefugter Benutzung (z. B. durch Kinder) schützen

●Schneidwerkzeuge bei geringer Abnutzung mit einer Schärffteile (Sonderzubehör) – bei starker Abnutzung und Scharten mit einem Schleifgerät schärfen oder vom Fachhändler durchführen lassen – STIHL empfiehlt den STIHL Fachhändler
- Oft schärfen, wenig wegnehmen: für das einfache Nachschärfen genügen meist zwei bis drei Feilenstriche

1 2 1 2 2 1 2 1 2 002BA083 KN

●Messerflügel (1) gleichmäßig schärfen – den Umriss des Stammblattes (2) nicht verändern

Weitere Schärfhinweise befinden sich auf der Verpackung des Schneidwerkzeuges. Deshalb die Verpackung aufbewahren.

Auswuchten

- ca. 5 mal nachschärfen, dann Schneidwerkzeuge mit dem STIHL Auswuchtgerät (Sonderzubehör) auf Unwucht prüfen und auswuchten oder vom Fachhändler durchführen lassen – STIHL empfiehlt den STIHL Fachhändler

deutsch

Mähkopf warten

Motorgerät ablegen

●Motorgerät so ablegen, dass die Aufnahme für das Schneidwerkzeug nach oben zeigt

Mähfaden erneuern

Vor dem Erneuern des Mähfadens den Mähkopf unbedingt auf Verschleiß prüfen.

WARNING

Sind starke Verschleißspuren sichtbar, muss der Mähkopf komplett ersetzt werden.

Der Mähfaden wird nachfolgend kurz "Faden" genannt.

Im Lieferumfang des Mähkopfes befindet sich eine bebilderte Anleitung, die das Erneuern von Fäden zeigt. Deshalb die Anleitung für den Mähkopf gut aufbewahren.

●Bei Bedarf den Mähkopf abbauen

Mähfaden nachstellen

STIHL SuperCut

Faden wird automatisch nachgestellt, wenn der Faden mind. 6 cm (2 1/2 in.) lang ist – durch das Messer am Schutz werden überlange Fäden auf optimale Länge gekürzt.

STIHL AutoCut

• Gerät mit laufendem Motor über eine Rasenfläche halten – der Mähkopf muss sich dabei drehen
• Mähkopf auf den Boden tippen – Faden wird nachgestellt und durch das Messer am Schutz auf die richtige Länge abgeschnitten

Mit jedem Auftippen am Boden stellt der Mähkopf Faden nach. Deshalb während der Arbeit die Schnittleistung des Mähkopfes beobachten. Wird der Mähkopf zu häufig auf den Boden getippt, werden ungenutzte Stücke vom Mahfaden am Messer abgeschnitten.

Die Nachstellung erfolgt nur, wenn beide Fadenenden mindestens noch 2,5 cm (1 in.) lang sind.

STIHL TrimCut

WARNING

Zum Nachstellen des Fadens mit der Hand unbedingt den Motor abstellen – sonst besteht Verletzungsgefahr!

• Spulengehäuse hochziehen – entgegen dem Uhrzeigersinn drehen – ca. 1/6 Umdrehung – bis zur Raststellung – und wieder zurückfedern lassen
  ●Fadenenden nach außen ziehen

Den Vorgang bei Bedarf wiederholen bis beide Fadenenden das Messer am Schutz erreichen.

Eine Drehbewegung von Raste zu Raste gibt ca. 4 cm (1 1/2 in.) Faden frei.

Mähfaden ersetzen

STIHL PolyCut

In den Mähkopf PolyCut kann an Stelle der Schneidmesser auch ein abgelängter Faden eingehängt werden.

Zum Bestücken des Mähkopfes mit der Hand unbedingt den Motor abstellen – sonst besteht Verletzungsgefahr!

●Mähkopf nach der mitgelieferten Anleitung mit abgelängten Fäden bestücken

Messer ersetzen

STIHL PolyCut

Vor dem Ersetzen der Schneidmesser den Mähkopf unbedingt auf Verschleiß prüfen.

WARNING

Sind starke Verschleißspuren sichtbar, muss der Mähkopf komplett ersetzt werden.

Die Schneidmesser werden nachfolgend kurz "Messer" genannt.

Im Lieferumfang des Mähkopfes befindet sich eine bebilderte Anleitung, die das Erneuern von Messern zeigt. Deshalb die Anleitung für den Mähkopf gut aufbewahren.

WARNING

Zum Bestücken des Mähkopfes mit der Hand unbedingt den Motor abstellen – sonst besteht Verletzungsgefahr!

●Mähkopf abbauen
●Messer erneuern, wie in bebilderter Anleitung gezeigt
●Mähkopf wieder anbauen

Prüfung und Wartung durch den Benutzer

Klemmstelle für das Griffrohr

1 2 6BA021 KN

●in zeitlich regelmäßigen Abständen die Beweglichkeit des Griffrohres (1) in den Klemmschalen (2) prüfen

Das Griffrohr lässt sich nur schwergängig bewegen

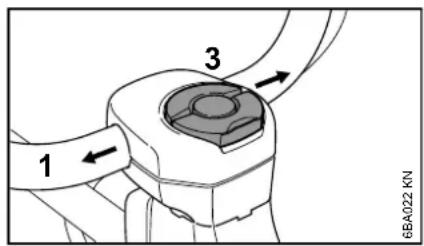

1 3 6BA022 KN

●Knebelschraube (3) nur soweit lösen, dass sich das Griffrohr bewegen lässt
●Griffrohr (1) seitlich aus dem Klemmbereich schieben
●Lappen mit einer sauberen, nicht entflammbaren Reinigungsflüssigkeit tränken – kein öl- und fetthaltiges Mittel verwenden

• mit dem getränkten Lappen den gesamten Klemmbereich des Griffrohres gründlich reinigen
  ●Griffrohr ausrichten und wieder mit der Knebelschraube befestigen

Das Griffrohr kann nicht fest geklemmt werden

• wie im Abschnitt "Das Griffrohr ist schwergängig" beschrieben das Griffrohr von den Klemmschalen lösen
  ●Klemmbereiche am Griffrohr und in den Klemmschalen entfetten
  ●Griffrohr ausrichten und wieder mit der Knebelschraube befestigen

deutsch

Prüfung und Wartung durch den Fachhändler

Wartungsarbeiten

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

Kraftstoff-Saugkopf im Tank

●Saugkopf im Kraftstofftank jährlich prüfen und bei Bedarf wechseln lassen

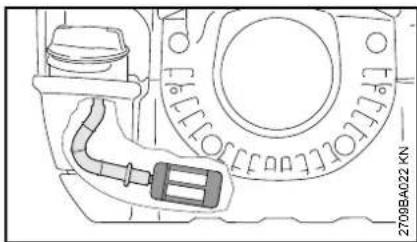

Der Saugkopf soll im Tank in einem in der Abbildung gezeigten Bereich liegen.

Antivibrationselemente

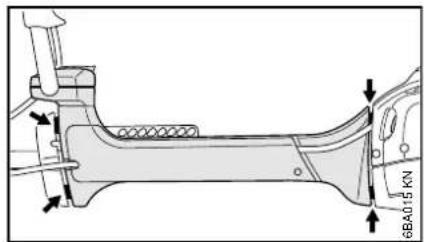

6BA0.15 KN

Zwischen Motoreinheit und Schaft sind vier Antivibrationselemente (Pfeile) zur Schwingungsdämpfung eingebaut. Bei spürbar ständig erhöhten Vibrationen prüfen lassen.

Beide Schwingspalte (Pfeile) des Antivibrationssystems sind ab Werk auf ein festes Maß eingestellt und sind gleich breit. Sollten sich beide Schwingspalte maßlich stark unterscheiden und/oder ein Schwingspalt geschlossen sein, dann unbedingt das Antivibrationssystem vom Fachhändler instandsetzen lassen.

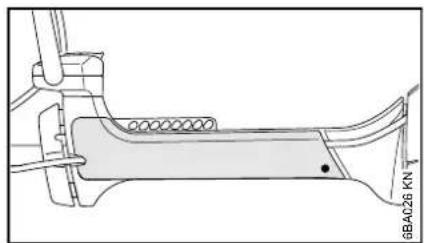

Verschleißschutz am AV-Gehäuse

Seitlich am Gehäuse für das Antivibrationssystem befindet sich ein einfach zu wechselnder Verschleißschutz. Während der Arbeit

kann der Schutz durch Bewegungen des Gerätes an der Seitenplatte des Traggurtes verschleihen.

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. täglich	nach jeder Tankfüllung	wöchentlich	monatlich	jährlich	bei Störung	bei Beschädigung	bei Bedarf
Komplette Maschine	Sichtprüfung (betriebssicherer Zustand, Dichtheit)	X		X
	reinigen X
	Beschädigte Teile ersetzen X
Bedienungsgriff Funktionsprüfung X	X
Luftfilter, Papierfilter	Sichtprüfung X X
	ersetzen^1)								X
Luftfilter, Gewebefilter aus Kunststoff	Sichtprüfung X X
	reinigen X
	ersetzen X × X
Kraftstofftank reinigen X
Kraftstoffhandpumpe (falls vorhanden)	prüfen X
	instandsetzen durch Fachhändler^2)								X
Saugkopf im Kraftstofftank	prüfen^2)							X
	ersetzen^2)						X		X	X
Leerlauf	prüfen, das Schneidwerkzeug darf sich nicht mitdrehen	X		X
	bewegt sich das Schneidwerkzeug im Leerlauf mit, dann das Motorgerät vom Fachhändler^2) instandsetzen lassen									X
Zündkerze	Elektrodenabstand nachstellen X
	alle 100 Betriebsstunden ersetzen
Ansaugöffnungen für Kühlluft	Sichtprüfung X
	reinigen X
Zylinderrippen reinigen	2)						X

deutsch

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. täglich	nach jeder Tankfüllung	wöchentlich	monatlich	jährlich	bei Störung	bei Beschädigung	bei Bedarf
Funkenschutz ^3) im Schalldämpfer	prüfen ^2)							X
	reinigen bzw. ersetzen ^2)								X
Zugängliche Schrauben und Muttern (außer Einstellschrauben) ^4)	nachziehen X
Antivibrationselemente	Sichtprüfung ^5)	X						X
	ersetzen ^2)								X
Schneidwerkzeug	Sichtprüfung X X
	ersetzen X
	Festsitz prüfen X X
Metall-Schneidwerkzeug schärfen X				X
Auslasskanal	entkoken nach 139 Betriebsstunden, danach alle 150 Stunden									X
Sicherheitsaufkleber ersetzen X
1) nur wenn die Motorleistung spürbar nachlässt2) durch Fachhändler, STIHL empfiehlt den STIHL Fachhändler3) nur länderabhängig vorhanden4) Schrauben für den Schalldämpfer nach einer Laufzeit von 10 bis 20 Stunden nach der ersten Inbetriebnahme fest anziehen5) siehe im Kapitel "Prüfung und Wartung durch den Fachhändler", Abschnitt "Antivibrationselemente"

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

• nicht von STIHL freigegebene Änderungen am Produkt
• die Verwendung von Werkzeugen oder Zubehör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind
• nicht bestimmungsgemäße Verwendung des Gerätes
• Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:

• Schäden am Triebwerk infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luft- und Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)
• Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
• Schäden am Gerät infolge Verwendung qualitativ minderwertiger Ersatzteile

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:

– Schneidwerkzeuge (alle Arten)

- Befestigungsteile für Schneidwerkzeuge (Laufteller, Mutter, usw.)

– Schneidwerkzeugschutze
- Kupplung
- Filter (für Luft, Kraftstoff)
- Anwerfvorrichtung
- Gaszug
- Zündkerze
- Antivibrationselemente
- Verschleißschutz am Gehäuse für die Antivibrationselemente

Wichtige Bauteile

FS 360, 410, 460 FS 490

1 Tankverschluss
2 Anwerfgriff
3 Schieber (Winterbetrieb)
4 Zündkerzenstecker
5 Schalldämpfer
6 Schutzplatte
7 Gashebel
8 Stopptaster
9 Gashebelsperre
10 Griffrohr
11 Griffstütze
12 Knebelschraube
13 Lochleiste
14 Startklappenhebel
15 Kraftstoffhandpumpe
16 Filterdeckel
17 Kraftstofftank
18 Verschleißschutz

Maschinennummer

1 2 3 002BA412 KN

1 Mähkopf
2 Schutz (nur für Mähköpfe)
3 Messer

4 5 002BA17 KN

4 Metall-Mähwerkzeug
5 Schutz (nur für Metall-Mähwerkzeuge)

6 7 002B413 KN

6 Häckselmesser
7 Häckselschutz (nur zum Häckseln mit Häckselmessern)

8 9 002BA414 KN

8 Kreissägeblatt
9 Anschlag (nur für Kreissägeblätter)

8 Kreissägeblatt 9 Anschlag (nur für Kreissägeblätter)

Technische Daten

Triebwerk

Einzylinder-Zweitaktmotor

FS 360 C

Hubraum: 37,7 cm ^3

Zylinderbohrung: 40 mm

Kolbenhub: 30 mm

Leistung nach 1,7 kW (2,3 PS)

ISO 8893: bei 8500 1/min

Leerlaufdrehzahl: 2700 1/min

Abregeldrehzahl

(Nennwert): 12300 1/min

Max. Drehzahl der

Abtriebswelle

(Schneidwerkzeug) 8870 1/min

FS 410 C

Hubraum: 41,6 cm ^3

Zylinderbohrung: 42 mm

Kolbenhub: 30 mm

Leistung nach 2,0 kW (2,7 PS)

ISO 8893: bei 9000 1/min

Leerlaufdrehzahl: 2700 1/min

Abregeldrehzahl

(Nennwert): 12300 1/min

Max. Drehzahl der

Abtriebswelle

(Schneidwerkzeug) 8870 1/min

FS 460 C

Hubraum: 45,6 cm ^3

Zylinderbohrung: 44 mm

Kolbenhub: 30 mm

deutsch

Leistung nach 2,2 kW (3,0 PS)

ISO 8893: bei 9500 1/min

Leerlaufdrehzahl: 2700 1/min

Abregeldrehzahl

(Nennwert): 12300 1/min

Max. Drehzahl der

Abtriebswelle

(Schneidwerkzeug) 8870 1/min

FS 490 C

Hubraum: 51,6 cm ^3

Zylinderbohrung: 44,7 mm

Kolbenhub: 32,9 mm

Leistung nach 2,4 kW (3,3 PS)

ISO 8893: bei 9500 1/min

Leerlaufdrehzahl: 2500 1/min

Abregeldrehzahl

(Nennwert): 12300 1/min

Max. Drehzahl der

Abtriebswelle

(Schneidwerkzeug) 8870 1/min

Zündanlage

Elektronisch gesteuerter Magnetzünder

FS 360 C, FS 410 C, FS 460 C

Zündkerze (entstört): NGK CMR6H Bosch USR4AC

Elektrodenabstand: 0,5 mm

FS 490 C

Zündkerze (entstört): NGK BPMR7A

Elektrodenabstand: 0,5 mm

Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe

Kraftstofftankinhalt:

FS 360 C: 750 cm ^3 (0,75 l)

FS 410 C: 750 cm ^3 (0,75 l)

FS 460 C: 750 cm ^3 (0,75 l)

FS 490 C: 990 cm 3 (0,99 l)

Gewicht

unbetankt, ohne Schneidwerkzeug und Schutz

FS 360 C-EM: 8,5 kg

FS 410 C-EM: 8,5 kg

FS 410 C-EM L: 8,6 kg

FS 460 C-EM: 8,5 kg

FS 460 C-EM L: 8,6 kg

FS 490 C-EM: 9,1 kg

FS 490 C-EM L: 9,2 kg

Gesamtlänge

ohne Schneidwerkzeug

FS 360 C-EM: 1790 mm

FS 410 C-EM: 1790 mm

FS 410 C-EM L: 1850 mm

FS 460 C-EM: 1790 mm

FS 460 C-EM L: 1850 mm

FS 490 C-EM: 1795 mm

FS 490 C-EM L: 1855 mm

Ausstattungsmerkmale

C Hinweis auf Komfort-Merkmale

E ErgoStart

M M-Tronic

L Langschaft

Z Funkenschutzgitter

Schall- und Vibrationswerte

Zur Ermittlung der Schall- und

Vibrationswerte werden bei FS-Geräten die Betriebszustände Leerlauf und nominelle Höchstdrehzahl zu gleichen Teilen berücksichtigt.

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib

Schalldruckpegel L _peq nach ISO 22868

mit Mähkopf

FS 360 C-EM: 99 dB(A)

FS 410 C-EM: 101 dB(A)

FS 410 C-EM L: 101 dB(A)

FS 460 C-EM: 101 dB(A)

FS 460 C-EM L: 101 dB(A)

FS 490 C-EM: 102 dB(A)

FS 490 C-EM L: 102 dB(A)

mit Metall-Mähwerkzeug

FS 360 C-EM: 98 dB(A)

FS 410 C-EM: 99 dB(A)

FS 410 C-EM L: 99 dB(A)

FS 460 C-EM: 100 dB(A)

FS 460 C-EM L: 100 dB(A)

FS 490 C-EM: 102 dB(A)

FS 490 C-EM L: 102 dB(A)

Schallleistungspegel L_w nach ISO 22868

mit Mähkopf

FS 360 C-EM: 112 dB(A)

FS 410 C-EM: 113 dB(A)

FS 410 C-EM L: 113 dB(A)

FS 460 C-EM: 110 dB(A)

FS 460 C-EM L: 110 dB(A)

FS 490 C-EM: 112 dB(A)

FS 490 C-EM L: 112 dB(A)

mit Metall-Mähwerkzeug

FS 360 C-EM: 110 dB(A)

FS 410 C-EM: 112 dB(A)

FS 410 C-EM L: 112 dB(A)

FS 460 C-EM: 110 dB(A)

FS 460 C-EM L: 110 dB(A)

FS 490 C-EM: 113 dB(A)

FS 490 C-EM L: 113 dB(A)

Vibrationswert a_hv,eq nach ISO 22867

mit Mähkopf	Handgriff links	Handgriff rechts
FS 360 C-EM:	2,5 m/s ^2	2,2 m/s ^2
FS 410 C-EM:	2,4 m/s ^2	2,3 m/s ^2
FS 410 C-EM L:	2,4 m/s ^2	2,3 m/s ^2
FS 460 C-EM:	2,5 m/s ^2	2,1 m/s ^2
FS 460 C-EM L:	2,1 m/s ^2	2,3 m/s ^2
FS 490 C-EM:	3,7 m/s ^2	3,7 m/s ^2
FS 490 C-EM L:	3,7 m/s ^2	3,7 m/s ^2

mit Metall-Mähwerkzeug	Handgriff links	Handgriff rechts
FS 360 C-EM: 2,2 m/s ^2		2,0 m/s ^2
FS 410 C-EM: 2,3 m/s ^2		2,0 m/s ^2
FS 410 C-EM L: 2,3 m/s ^2		2,0 m/s ^2
FS 460 C-EM: 1,9 m/s ^2		1,6 m/s ^2
FS 460 C-EM L: 1,9 m/s ^2		1,6 m/s ^2
FS 490 C-EM: 2,8 m/s ^2		2,8 m/s ^2
FS 490 C-EM L: 2,8 m/s ^2		2,8 m/s ^2

Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Wert nach RL 2006/42/EG = 2,0 dB(A); für den Vibrationswert beträgt der K-Wert nach RL 2006/42/EG = 2,0 m/s ^2 .

REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemessene CO₂-Wert ist unter www.stihl.com/co2 in den produktspezifischen Technischen Daten angegeben.

Der gemessene CO₂-Wert wurde an einem repräsentativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.

Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderungen an die Abgas-Emissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.

Reparaturhinweise

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug STIHL ^® und gegebenenfalls am STIHL Ersatzteilkennzeichen G_® (auf kleinen Teilen kann das Zeichen auch allein stehen).

deutsch

Entsorgung

Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.

000BA073 KN

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

Motorlaufverhalten EU-Konformitätserklärung

Ist nach Wartung des Luftfilters und korrekter Einstellung des Gaszuges das Motorlaufverhalten unbefriedigend, kann die Ursache auch am Schalldämpfer liegen.

Beim Fachhändler den Schalldämpfer auf Verschmutzung (Verkokung) überprüfen lassen!

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Deutschland

erklärt in alleiniger Verantwortung, dass

Bauart: Freischneider

Fabrikmarke: STIHL

Typ: FS 360 C-EM

FS 410 C-EM

FS 410 C-EM L

FS 460 C-EM

FS 460 C-EM L

Serienidentifizierung: 4147

FS 490 C-EM

FS 490 C-EM L

Serienidentifizierung: 4148

Hubraum

FS360C-EM 37cm ^4

FS 410 C-EM 41,6 cm ^3

FS 410 C-EM L 41,6 cm ^3

FS 460 C-EM 45,6 cm ^3

FS 460 C-EM L 45,6 cm ^3

FS 490 C-EM 51,6 cm ^3

FS 490 C-EM L 51,6 cm ^3

den einschlägigen Bestimmungen der Richtlinien 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 11806-1, EN 55012,

EN 61000-6-1

Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 10884 verfahren.

Gemessener Schallleistungspegel

FS 360 C-EM: 112 dB(A)

FS 410 C-EM: 113 dB(A)

FS 410 C-EM L: 113 dB(A)

FS 460 C-EM: 114 dB(A)

FS 460 C-EM L: 114 dB(A)

FS 490 C-EM: 116 dB(A)

FS 490 C-EM L: 116 dB(A)

Garantierter Schallleistungspegel

FS 360 C-EM: 114 dB(A)

FS 410 C-EM: 115 dB(A)

FS 410 C-EM L: 115 dB(A)

FS 460 C-EM: 116 dB(A)

FS 460 C-EM L: 116 dB(A)

FS 490 C-EM: 118 dB(A)

FS 490 C-EM L: 118 dB(A)

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 28.10.2016

ANDREAS STIHL AG & Co. KG i. V.

Leiter Produktmanagement und Services

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

deutsch

STIHL Importeure

BOSNIEN-HERZEGOWINA

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefon: [phone]

Fax: [phone]

KROATIEN

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: [phone]

Fax: [phone]

TÜRKEI

SADAL TARIM MAKİNALARI DIŞ

TICARET A.Ş.

Alsancak Sokak, No:10 I-6 Özel Parsel

34956 Tuzla, İstanbul

Telefon: [phone]

Fax: [phone]

Table des matières

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Germania

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 28.10.2016

ANDREAS STIHL AG & Co. KG

Per incarico
