Magna - Wasserhahn Schütte - Kostenlose Bedienungsanleitung

Produkttyp	Spültischarmatur
Marke	Schütte
Modell	Magna
Verwendung	Privat, Räume mit Temperaturen über 0 °C
Empfohlener Betriebsdruck	1,5 – 6 bar
Maximaldruck	6 bar (darüber Druckminderer installieren)
Maximale Wassertemperatur	80 °C
Wasserversorgung	Anschluss an Warm- und Kaltwasserleitungen
Installation	Durch einen qualifizierten Fachmann
Sicherheitshinweise	Wasserzufuhr vor Montage abstellen; Frost vermeiden; Verbrennungsgefahr
Regelmäßige Pflege	Mit klarem Wasser und weichem Tuch reinigen; Säuren oder Scheuermittel vermeiden
Wartung der Mischdüse	Regelmäßig abschrauben, um Kalkablagerungen zu entfernen; bei Verschmutzung ersetzen
Austausch der Kartusche	Alle 1 bis 2 Jahre je nach Wasserhärte
Herstellergarantie	Ja, mit Garantieschein und Kaufbeleg
Entsorgung	Verpackung recyclingfähig; nicht mit Hausmüll entsorgen

Häufig gestellte Fragen - Magna Schütte

Wie installiere ich die Schütte Magna Armatur?

Stellen Sie zuerst die allgemeine Wasserzufuhr ab. Schrauben Sie die Anschlussschläuche von Hand fest, ohne eine Zange zu verwenden. Montieren Sie dann die Armatur gemäß der Anleitung. Nach der Montage schrauben Sie die Mischdüse ab und spülen die Leitung, um Schmutz zu entfernen. Überprüfen Sie nach der ersten Inbetriebnahme die Dichtheit aller Anschlüsse.

Welcher Wasserdruck wird empfohlen?

Der empfohlene Betriebsdruck beträgt 1,5 bis 6 bar. Überschreitet der Druck 6 bar, installieren Sie einen Druckminderer.

Was ist die maximale Wassertemperatur?

Die Wassertemperatur darf 80 °C nicht überschreiten. Achten Sie auf die Einstellung des Warmwassers, um Verbrennungen zu vermeiden.

Wie pflege ich die Armatur?

Reinigen Sie die Armatur nur mit klarem Wasser und einem weichen Tuch. Verwenden Sie keine Säuren, Scheuermittel oder alkoholhaltige Produkte, besonders auf farbigen Oberflächen. Vermeiden Sie, dass Reinigungsmittel in die Kartusche gelangen.

Was tun, wenn die Armatur tropft?

Überprüfen Sie zuerst die Dichtheit aller Anschlüsse. Wenn das Tropfen anhält, kann eine abgenutzte Kartusche die Ursache sein. Tauschen Sie die Kartusche alle 1 bis 2 Jahre oder früher bei kalkhaltigem Wasser aus. Bei sichtbaren Schäden lassen Sie sie von einem Fachmann überprüfen.

Wie tausche ich die Kartusche aus?

Eine bebilderte Anleitung zum Austausch der Kartusche finden Sie unter folgendem Link: web.fjschuette.de/Austausch_Kartusche-Ventiloberteil.pdf. Stellen Sie vor dem Eingriff die Wasserzufuhr ab.

Warum lässt sich der Hebel schwer bedienen?

Dies kann durch Reinigungsmittel verursacht werden, die in die Kartusche eingedrungen sind. Reinigen Sie vorsichtig und vermeiden Sie aggressive Produkte. Wenn das Problem bestehen bleibt, muss die Kartusche ausgetauscht werden.

Ist diese Armatur für einen Niederdruck-Warmwasserbereiter geeignet?

Nein, diese Armatur ist nicht für den Einsatz an kleinen elektrischen Warmwasserbereitern oder Niederdrucksystemen ausgelegt. Sie ist für den privaten Gebrauch mit Standard-Wasserdruck bestimmt.

Wie schütze ich die Armatur vor Frost?

Bei Frostgefahr stellen Sie die Wasserzufuhr ab und entleeren die Armatur. Das Produkt darf nur in Räumen verwendet werden, in denen die Temperatur über 0 °C liegt.

Welches Zubehör ist im Lieferumfang enthalten?

Der Lieferumfang umfasst eine oder zwei Gewindestangen; die Montageanleitung ist identisch. Details entnehmen Sie bitte der Anleitung.

BEDIENUNGSANLEITUNG Magna Schütte

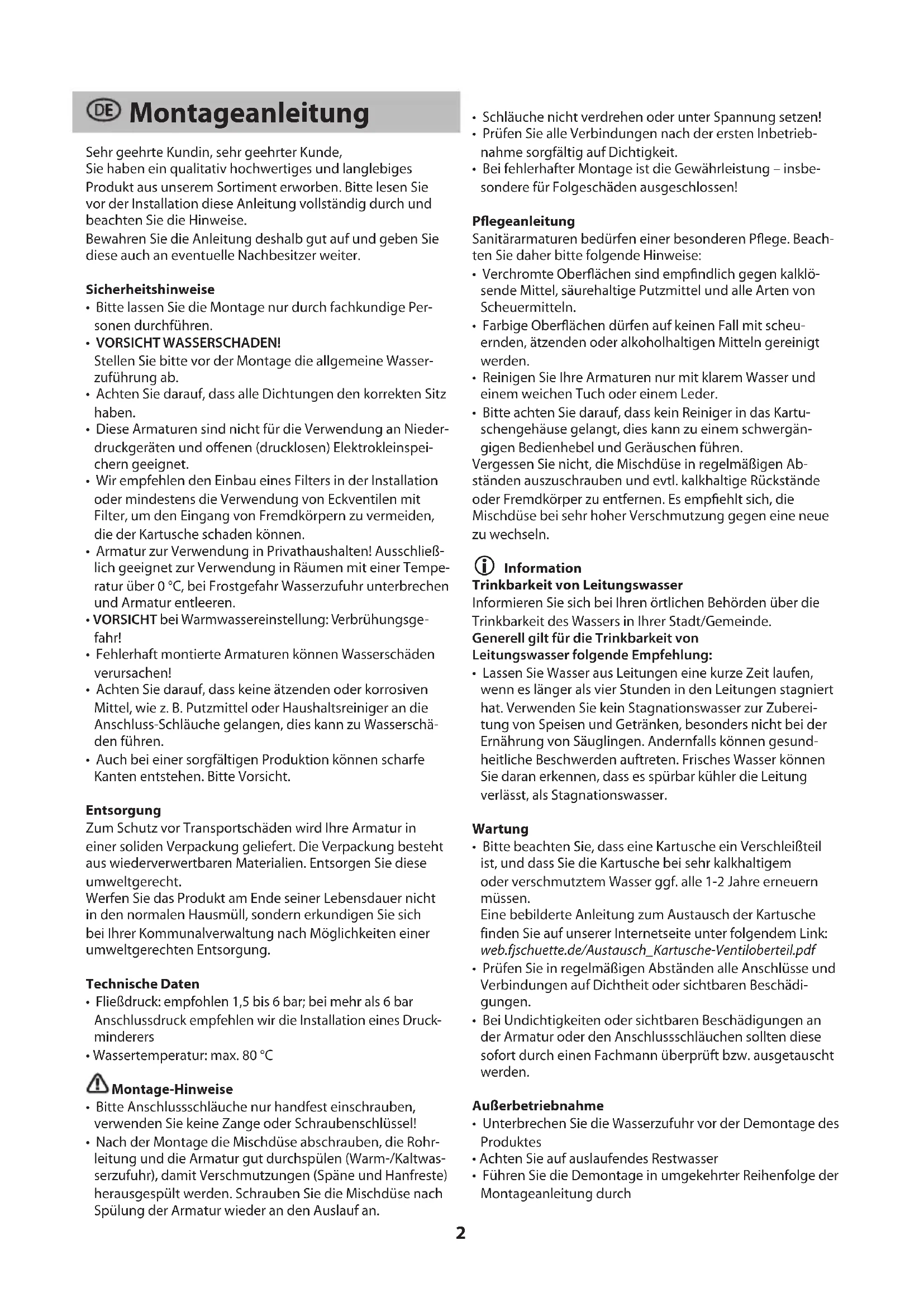

Montageanleitung Einhebel Spültischarmatur

DE Montageanleitung 2

Garantiekarte 3/20

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie haben ein qualitativ hochwertiges und langlebiges

Produkt aus unserem Sortiment erworben. Bitte lesen Sie vor der Installation diese Anleitung vollständig durch und beachten Sie die Hinweise.

Bewahren Sie die Anleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter.

Sicherheitshinweise

• Bitte lassen Sie die Montage nur durch fachkundige Personen durchführen.
  • VORSICHT WASSERSCHADEN!
  Stellen Sie bitte vor der Montage die allgemeine Wasserzuführung ab.
• Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben.
• Diese Armaturen sind nicht für die Verwendung an Niederdruckgeräten und offenen (drucklosen) Elektrokleinspeichern geeignet.
• Wir empfehlen den Einbau eines Filters in der Installation oder mindestens die Verwendung von Eckventilen mit Filter, um den Eingang von Fremdkörpern zu vermeiden, die der Kartusche schaden können.
• Armatur zur Verwendung in Privathaushalten! Ausschließlich geeignet zur Verwendung in Räumen mit einer Temperatur über 0 °C, bei Frostgefahr Wasserzufuhr unterbrechen und Armatur entleeren.
  • VORSICHT bei Warmwassereinstellung: Verbrühungsgefahr!
• Fehlerhaft montierte Armaturen können Wasserschäden verursachen!
• Achten Sie darauf, dass keine ätzenden oder korrosiven Mittel, wie z. B. Putzmittel oder Haushaltsreiniger an die Anschluss-Schläuche gelangen, dies kann zu Wasserschäden führen.
• Auch bei einer sorgfältigen Produktion können scharfe Kanten entstehen. Bitte Vorsicht.

Entsorgung

Zum Schutz vor Transportschäden wird Ihre Armatur in einer soliden Verpackung geliefert. Die Verpackung besteht aus wiederverwertbaren Materialien. Entsorgen Sie diese umweltgerecht.

Werfen Sie das Produkt am Ende seiner Lebensdauer nicht in den normalen Hausmüll, sondern erkundigen Sie sich bei Ihrer Kommunalverwaltung nach Möglichkeiten einer umweltgerechten Entsorgung.

Technische Daten

• Fließdruck: empfohlen 1,5 bis 6 bar; bei mehr als 6 bar Anschlussdruck empfehlen wir die Installation eines Druckminderers
  • Wassertemperatur: max. 80 °C

Montage-Hinweise

• Bitte Anschlussschläuche nur handfest einschrauben, verwenden Sie keine Zange oder Schraubenschlüssel!

• Nach der Montage die Mischdüse abschrauben, die Rohrleitung und die Armatur gut durchspülen (Warm-/Kaltwasserzufuhr), damit Verschmutzungen (Späne und Hanfreste) herausgespült werden. Schrauben Sie die Mischdüse nach Spülung der Armatur wieder an den Auslauf an.

• Schläuche nicht verdrehen oder unter Spannung setzen!

• Prüfen Sie alle Verbindungen nach der ersten Inbetriebnahme sorgfältig auf Dichtigkeit.
• Bei fehlerhafter Montage ist die Gewährleistung – insbesondere für Folgeschäden ausgeschlossen!

Pflegeanleitung

Sanitärarmaturen bedürfen einer besonderen Pflege. Beachten Sie daher bitte folgende Hinweise:

• Verchromte Oberflächen sind empfindlich gegen kalklösende Mittel, säurehaltige Putzmittel und alle Arten von Scheuermitteln.
• Farbige Oberflächen dürfen auf keinen Fall mit scheuernden, ätzenden oder alkoholhaltigen Mitteln gereinigt werden.
• Reinigen Sie Ihre Armaturen nur mit klarem Wasser und einem weichen Tuch oder einem Leder.

- Bitte achten Sie darauf, dass kein Reiniger in das Kartuschengehäuse gelangt, dies kann zu einem schwergängigen Bedienhebel und Geräuschen führen.

Vergessen Sie nicht, die Mischdüse in regelmäßigen Abständen auszuschrauben und evtl. kalkhaltige Rückstände oder Fremdkörper zu entfernen. Es empfiehlt sich, die Mischdüse bei sehr hoher Verschmutzung gegen eine neue zu wechseln.

Information

Trinkbarkeit von Leitungswasser

Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt/Gemeinde.

Generell gilt für die Trinkbarkeit von

Leitungswasser folgende Empfehlung:

- Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.

Wartung

• Bitte beachten Sie, dass eine Kartusche ein Verschleißteil ist, und dass Sie die Kartusche bei sehr kalkhaltigem oder verschmutztem Wasser ggf. alle 1-2 Jahre erneuern müssen.
  Eine bebilderte Anleitung zum Austausch der Kartusche finden Sie auf unserer Internetseite unter folgendem Link: web.fjschuette.de/Austausch_Kartusche-Ventiloberteil.pdf
• Prüfen Sie in regelmäßigen Abständen alle Anschlüsse und Verbindungen auf Dichtheit oder sichtbaren Beschädigungen.
• Bei Undichtigkeiten oder sichtbaren Beschädigungen an der Armatur oder den Anschlussschläuchen sollten diese sofort durch einen Fachmann überprüft bzw. ausgetauscht werden.

Außerbetriebnahme

• Unterbrechen Sie die Wasserzufuhr vor der Demontage des Produktes
• Achten Sie auf auslaufendes Restwasser
• Führen Sie die Demontage in umgekehrter Reihenfolge der Montageanleitung durch

① Die Abbildungen dienen der bildlichen Darstellung, Abweichungen vom Produkt sind möglich. Technische Änderungen bleiben vorbehalten.

GARANTIEKARTE

Die Franz Joseph Schütte GmbH aus Wallenhorst übernimmt für das von Ihnen erworbene Produkt eine Herstellergarantie gemäß den nachstehenden Garantiebedingungen. Ihre gesetzlichen Gewährleistungsansprüche aus dem Kaufvertrag mit dem Verkäufer sowie gesetzliche Rechte werden durch diese Garantie nicht eingeschränkt.

Garantiebedingungen:

1. Umfang der Garantie

Die Franz Joseph Schütte GmbH gewährt eine Garantie für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit und Werkstoffverarbeitung, fachgerechten Zusammenbau, Dichtheit und Funktion. Die Garantie gilt nur für das Land, in dem das Produkt gekauft worden ist.

Von der Garantie umfasst ist für eine reduzierte Garantiezeit von 1 Jahr die Garantie auf die Haltbarkeit nicht hochglanzverchromter Oberflächen, wie z. B. bronzierter oder farbiger Oberflächen.

Von der Garantie ausgeschlossen sind:

• Korrosion in den Mischdüsen (Luftsprudler)
  •Kartusche
• Schäden durch unsachgemäße Montage, Inbetriebnahme und Behandlung
• Schäden durch äußere Einflüsse, wie z. B. Feuer, Wasser, chemische Einwirkungen
• Mechanische Beschädigung durch Unfall, Fall, oder Stoß
  • Fahrlässige oder mutwillige Zerstörung
• Normale Abnutzung oder Wartungsmängel
• Schäden infolge Reparaturen durch nicht qualifizierte Personen
• Unsachgemäße Behandlung, ungenügende Pflege sowie Verwendung ungeeigneter Putzmittel
• Chemische oder mechanische Einwirkung während Transport, Lagerung, Anschluss, Reparatur und Benutzung des Produktes

2. Garantieleistung

Die Garantieleistung bezieht sich nach unserer Wahl auf die unentgeltliche Reparatur, die kostenlose Lieferung von Ersatzteilen oder eines gleichwertigen Produktes gegen Rückgabe des fehlerhaften Teils bzw. des fehlerhaften Produktes. Sollte der betreffende Typ nicht mehr hergestellt werden, behalten wir uns vor, nach eigener Wahl ein Ersatzprodukt aus unserem Sortiment zu liefern, welches dem zurückgegebenem Typ so nah wie möglich kommt.

Ersetzte Produkte oder Teile gehen in unser Eigentum über. Bei Einsendung des Produktes trägt der Käufer die Transportkosten sowie das Transportrisiko, soweit nicht zugleich ein Gewährleistungsfall nach den gesetzlichen Gewährleistungsregelungen vorliegt. In letztgenannten Fällen erstatten wir die Transportkosten.

Die Erstattung von Aufwendungen für Aus- und Einbau, Überprüfung, Forderungen nach entgangenem Gewinn und Schadenersatz sind von der Garantie ebenso ausgeschlossen, wie weitergehende Ansprüche für Schäden und Verluste gleich welcher Art, die durch das Produkt oder dessen Gebrauch verursacht wurden.

3. Geltendmachung des Garantieanspruchs

Der Garantieanspruch muss innerhalb der Garantiezeit gegenüber der Franz Joseph Schütte GmbH, Hullerweg 1, 49134 Wallenhorst unter Vorlage des Original-Kaufbeleges geltend gemacht werden.

4. Garantiezeit

Als Garantiezeit gilt grundsätzlich diejenige Dauer, die auf dem Etikett bzw. auf der Verpackung jeweils produktbezogen angegeben ist. Sollte hier keine Garantiezeit produktspezifisch ausgelobt sein, beträgt diese grundsätzlich 2 Jahre ab Kaufdatum, wobei das Datum auf dem Kaufbeleg maßgeblich ist. Ausnahme: Haltbarkeit jedweder hochglanzverchromten Oberfläche, wie bspw. bronzierte oder farbige Oberflächen, hierfür beträgt die Garantiezeit 1 Jahr, maßgeblich ist auch hier das Datum auf dem Kaufbeleg. Durch Garantieleistungen wird die Garantiezeit für das Produkt weder verlängert noch erneuert. Garantieleistungen hemmen auch die Gewährleistungszeit nicht, wenn nicht zugleich ein Gewährleistungsfall nach Maßgabe der gesetzlichen Bestimmungen neben den weiteren gesetzlichen Voraussetzungen für eine Hemmung vorliegt.

5.

Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

6. Salvatorische Klausel

Sollte eine Bestimmung dieser Regelungen ganz oder teilweise rechtsunwirksam oder undurchführbar sein oder werden, oder sollten die Parteien versehentlich eine Regelung in Bezug auf einen Punkt dieses Vertrages nicht getroffen haben, so wird die Geltung der übrigen Bestimmungen dieses Vertrages hierdurch nicht berührt. An die Stelle der unwirksamen oder undurchführbaren Bestimmung oder an die Stelle der Vertragslücke tritt eine wirksame oder durchführbare Bestimmung, die dem Sinn und Zweck der ungültigen bzw. undurchführbaren Bestimmung am nächsten kommt. Im Falle einer Lücke gilt diejenige Bestimmung als vereinbart, die dem entspricht, was dem Sinn und Zweck dieses Vertrages vereinbart worden wäre, hätte man die Angelegenheit von vorneherein bedacht. Dies gilt auch dann, wenn die Unwirksamkeit einer Bestimmung auf einem in diesen Vertrag normierten Maß der Leistung oder Zeit beruht. In einem solchen Fall tritt ein dem Gewollten möglichst nahe kommendes rechtlich zulässiges Maß der Leistung oder Zeit an die Stelle des Vereinbarten.

Diese Garantiekarte ist nur gültig mit dem dazugehörigen Original-Kaufbeleg.

Service-Adresse

Franz Joseph Schütte GmbH

Hullerweg 1

D-49134 Wallenhorst

Tel.: [phone] / 87 07-0

[e-mail]

www.fjschuette.de

Návod pro montáž

Vážený zákazníku,

Franz Joseph Schütte GmbH

Hullerweg 1

Die Franz Joseph Schütte GmbH aus Wallenhorst übernimmt für das von Ihnen erworbene Produkt eine Herstellergarantie gemäß den nachstehenden Garantiebedingungen. Ihre gesetzlichen Gewährleistungsansprüche aus dem Kaufvertrag mit dem Verkäufer sowie gesetzliche Rechte werden durch diese Garantie nicht eingeschränkt.

Diese Garantiekarte ist nur gültig mit dem dazugehörigen Original-Kaufbeleg.

cz Záruční list

web.fjschuette.de/garantie/garantiebedingungen.pdf

DE Service-Adresse

CZ Servisní adresa

DK Serviceadresse

Franz Joseph Schütte GmbH

Hullerweg 1

[e-mail] | www.fjschuette.de

Scheda di garanzia

web.fjschuette.de/garantie/garantiebedingungen.pdf

Franz Joseph Schütte GmbH

Hullerweg 1

[e-mail] | www.fjschuette.de

DE Im Lieferumfang sind entweder 1 oder 2 Gewindestangen enthalten!

Die Anbringungsart ist identisch.

Technische Abweichungen vom abgebildeten Montagematerial bleiben vorbehalten.

(optional 1 oder 2 Gewindestangen enthalten)
4

1

1.1 4

4 (optional 1 oder 2 Gewindestangen enthalten)

2

3.1 3.2

3.0 3.1 1.1 ① 1.2 1.3 2 5 6 4 ② 4 (optional 1 oder 2 Gewindestangen enthalten) ④

1.1 ① 1.3 5 6 4 ② 4 (optional 1 oder 2 Gewindestangen enthalten) ⚠️ = ✗ ⚠️ = ✗ ⚠️ = ✗

4 3.1 3.2 19

DE Im Lieferumfang sind entweder 1 oder 2 Gewindestangen enthalten! Die Anbringungsart ist identisch. Technische Abweichungen vom abgebildeten Montagematerial bleiben vorbehalten.

(optional 1 oder 2 Gewindestangen enthalten)

4
(optional 1 oder 2 Gewindestangen enthalten)

2

2 9.19.2

3 8

4 6.1

5 6.3 6.2 6.1

6.0 6.1 1.1 ① 1.2 1.3 5 2 3 4 ② 4 (optional 1 oder 2 Gewindestangen enthalten) ④

1.1 ① 1.3 2 3 4 ② 4 (optional 1 oder 2 Gewindestangen enthalten) ⚠️ = ✗ ⚠️ = ✗ ⚠️ = ✗

9 9.1 9.2 19
