Grande - Wasserhahn Schütte - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Grande Schütte als PDF.
| Produkttyp | Spülenarmatur (Küchenarmatur) |
| Marke | Schütte |
| Modell | Grande |
| Empfohlener Eingangsdruck | 1,5 bis 6 bar |
| Maximaler Druck vor Druckminderer | 6 bar |
| Maximale Wassertemperatur | 80 °C |
| Verwendung | Privat, Innenraum (Raumtemperatur > 0 °C) |
| Oberflächenmaterial | Chrom (verchromte Oberflächen) |
| Herstellergarantie | Ja, unter Bedingungen (siehe Garantieschein) |
| Pflege | Mit sauberem Wasser und einem weichen Tuch reinigen; saure, ätzende oder scheuernde Produkte vermeiden |
| Installation | Durch einen qualifizierten Fachmann; vor der Montage Wasserzufuhr unterbrechen |
| Verschleißteile | Kartusche (alle 1 bis 2 Jahre je nach Wasserhärte austauschen) |

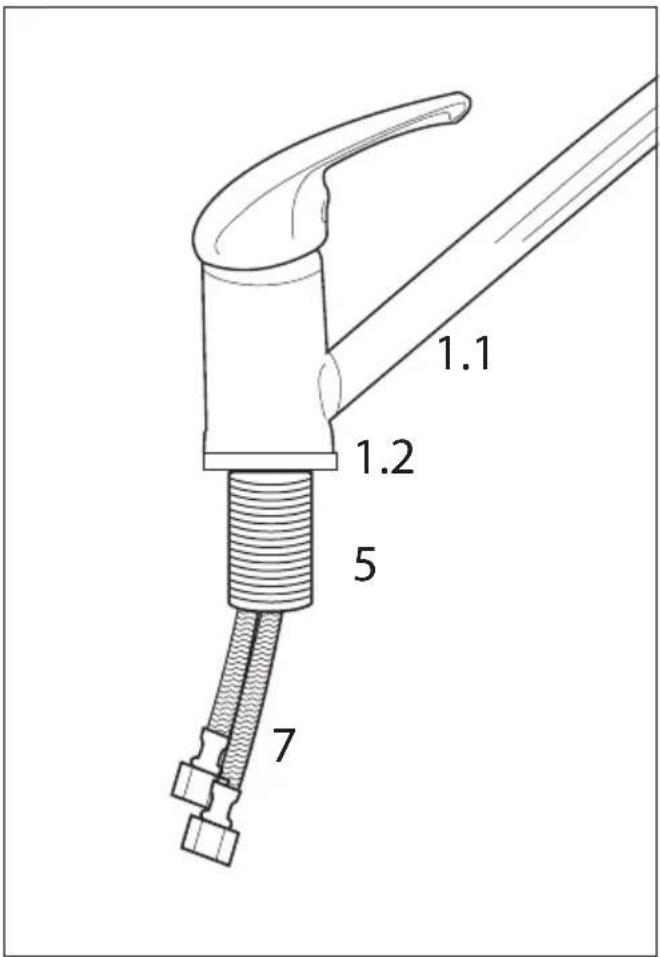

| Verpackungsinhalt | Armaturenkörper, Anschlussschläuche, Überwurfmuttern, Filtersiebe (Variante A oder B) |
| Sicherheitshinweise | Verbrennungsgefahr beim Einstellen von heißem Wasser; Wasserschäden bei falscher Montage; scharfe Kanten |
| Entsorgung | Verpackung recycelbar; Produkt nicht im Hausmüll entsorgen; bei der Gemeindeverwaltung informieren |
| Anschluss | Mitgelieferte Gewindeanschlüsse (Schraubverbindung 1 oder 2); nur von Hand festziehen |
Häufig gestellte Fragen - Grande Schütte
Benutzerfragen zu Grande Schütte
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wasserhahn kostenlos im PDF-Format! Finden Sie Ihr Handbuch Grande - Schütte und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Grande von der Marke Schütte.
BEDIENUNGSANLEITUNG Grande Schütte
Montageanleitung Einhebel Spültischarmatur
DE Montageanleitung 2
Garantiekarte 3/20
Návod pro montáž 4
Zarucni list 20
DK Monteringsanvising 5
Garantikort 20
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie haben ein qualitativ hochwertiges und langlebiges Produkt aus unserem Sortiment erworben.itte lessen Sie vor der Installation these Anleitung vollständig durch und beachten Sie die Hinweise.
Bewahren Sie die Anleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter.
Sicherheitshinweise
VORSICHT WASSERSCHADEN!
-itte lessen Sie die Montage nur durch fachkundige Personen durchfuhren.
Stellen Sieittevor der Montage die allgemeine Wasserzuführung ab.
- Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben.
- These Armaturesn sind nicht für die Verwendung an Niederdruckgeräten und oenen (drucklosen) Elektrokleinspeichern geeignet.
- Wir empfehlen den Einbau eines Filters in der Installation oder mindestens die Verwendung von Eckventilen mit Filter, um den Eingang von Fremdkörpersn zu vermeiden, die der Kartusche schaden können.
- Armatur zur Verwendung in Privathaushalten! Ausschließlich geeignet zur Verwendung in Räumen mit einer Temperatur über 0^ , bei Frostgefahr Wasserzufuhr unterbrechen und Armatur entleeren.
VORSICHT bei Warmwassereinstellung: Verbruhungsgefahr!
- Fehlerhaft montierte Armaturen können Wasserschäden verursachen!
- Achten Sie daraufuf, dass keine atzenden oder korrosiven Mittel, wie z. B. Putzmittel oder Haushaltsreiniger an die Anschluss-Schläuche gelangen, dies kann zu Wasserschäden führen.
- Auch bei einer sorgfälligen Produktion können scharfe Kanten entstehen.itte Vorsicht.
Entsorgung
Zum Schutz vor Transportschäden wird ihre Armatur in einer soliden Verpackung gefleiert. Die Verpackung besteht aus wiederverwertbaren Materialien. Entsorgen Sie diese umweltgerecht.
Werfen Sie das Produkt am Ende seiner Lebensdauer nicht in den normalen Hausmull, sondern erkundigen Sie sich bei ihrer Kommunalverwaltung nach Mochglichkeiten einer umweltgerechten Entsorgung.
Technische Daten
- Fließdruck: empfohlen 1,5 bis 6 bar; bei mehr als 6 bar Anschlussdruck empfehlen wir die Installation eines Druck - minderers
Wassertemperature: max. 80^
Montage-Hinweise

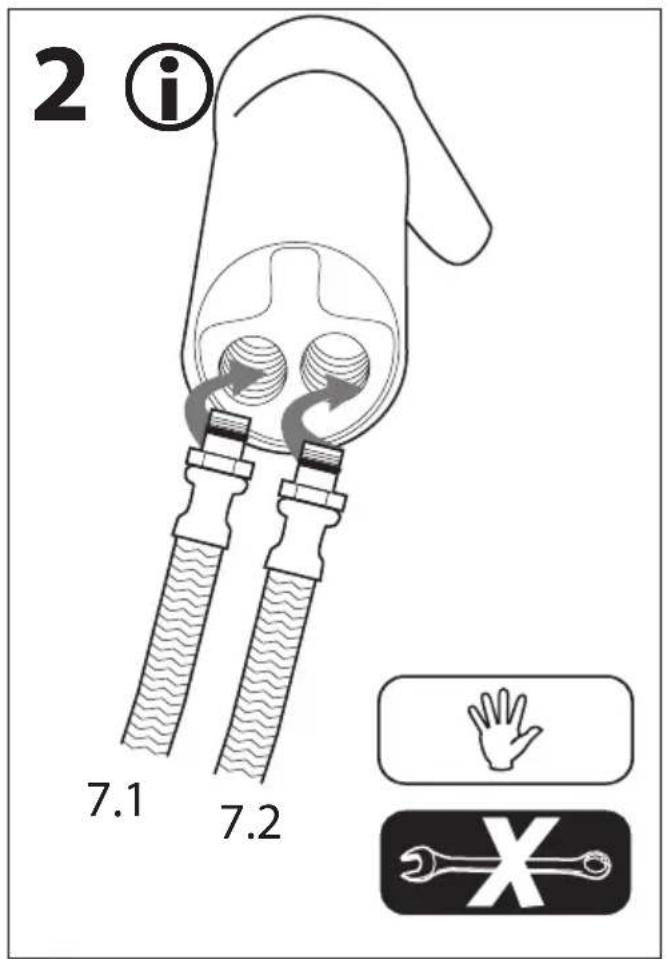

- Bitte Anschlussschläuche nur handfest einschrauben, verwenden Sie keine Zange oder Schraubenschlüssel!
-

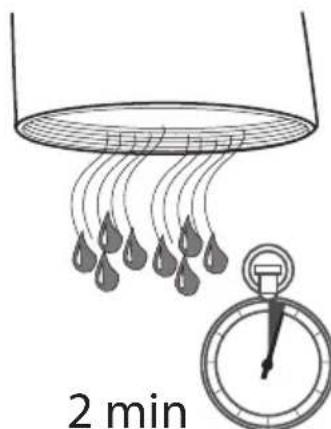

Nach der Montage die Mischdüse abschrauben, die Rohrleitung und die Armatur gut durchspullen (Warm-/Kaltwasserzufuhr), damit Verschmutzungen (Späne und Hanfreste) herausgespält werden. Schrauben Sie die Mischdüse nach Spülung der Armatur wieder an den Auslauf an.
-
Schläuche nicht verdrehen oder unter Spannung setzen!
- Prufen Sie alle Verbindungen nach der ersten Inbetriebnahme sorgfältig auf Dichtigkeit.
- Bei fehlerhafter Montage ist die Gewährleistung - insbesondere für Folgeschäden ausgeschlossen!
Pflegeanleitung
Sanitärarmaturen bedürfen einer besonderen P ege. Beachten Sie dazuitte folgende Hinweise:
- Verchromte Ober achen sind empndlich gegen kalklosende Mittel, saurehaltige Putzmittel und alle Arten von Scheuermitteln.
- Farbige Ober achen dürfen auf keinen Fall mit scheuerenden, ätzenden oder alkoholhaltigen Mitteln gereinigt werden.
- Reinigen Sie ihre Armaturen nur mit klarem Wasser und einem weichen Tuch oder einem Leder.
-itte achten Sie darauf, dass kein Reiniger in das Kartuschengehause gelangt, dies kann zu einem schwergänzigen Bedienhebel und Gerauschen führen.

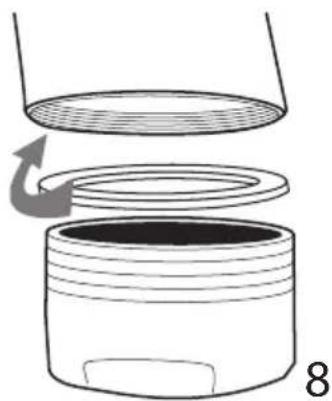

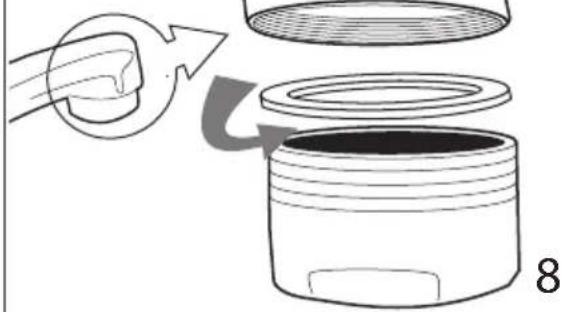

Vergessen Sie nicht, die Mischdüse in regelmäßigen Abständen auszuschrauben und evtl. kalkhaltige Rückstände oder Fremdkörper zu entfern. Es emp eht sich, die Mischdüse bei sehr hoher Verschmutzung gegen eine neue zu wechseln.
Information
Trinkbarkeit von Leitungswasser
Informieren Sie sich bei ihren ortlichen Behörden über die Trinkbarkeit des Wassers in Ihr Stadt/Gemeinde.
Generell gilt für die Trinkbarkeit von
Leitungswasser folgende Empfehlung:
- Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Geträken, sondern nicht bei der Ernährung von Säuglingen. Andernfalls konnen gesundheitliche Beschwerden auftreten. Frisches Wasser konnen Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
Wartung
-itte beachten Sie,dassie a Kartusche ein Verschleibeil ist,und dass Sie die Kartusche bei sehr kalkhaltigem oder verschmutztem Wasser ggf. alle 1-2 Jahre erneuern müssen.
EinebebilderteAnleitungzumAustauschderKartusche finden SieaufunsereInternetseiteunterfolgendenLink: web.fjschuette.de/Austausch_Kartusche-Ventiloberteil.pdf
- Prufen Sie in regelmäßigen Abständen alle Anschlüsse und Verbindungen auf Dichtheit oder sightbaren Beschädigungen.
- Bei Undchtigkeiten oder sightbaren Beschädigungen an der Armatur oder den Anschlusssschläuchen sollenn diese sofort durch einen Fachmann überprüft bzw. ausgetauscht werden.
Außerbetriebnahme
- Unterbrechen Sie die Wasserzufuhr vor der Demontage des Produkttes
- Achten Sie auf auslaufendes Restwasser
- Führer Sie die Demontage in umgekehrter Reihenfolge der Montageanleitung durch
① Die Abbildungen dieren der bildlichen Darstellung, Abweichungen vom Produkt sind möglich. Technische Änderungen bleiben vorbehalten.
GARANTIEKARTE
Die Franz Joseph Schütte GmbH aus Wallenhorst übernimmt für das von Ihnen erworbene Produkt eine Herstellergarantie gemäß den nachstehenden Garantiebedingungen. Ihr gesetzlichen Gewährleistungsansprüche aus dem Kaufvertrag mit dem Verkauf sowie gesetzliche Rechte werden durch diese Garantie nicht eingeschrankt.
Garantiebedingungen:
1. Umfang der Garantie
Die Franz Joseph Schütte GmbH gewährt eine Garantie für einwandfrei, dem Zweck entsprechende Werkstoffbeschaffenheit und Werkstoffverarbeitung, fachgerechten Zusammenbau, Dichteit und Funktion. Die Garantie gilt nur für das Land, in dem das Produkt gkauft worden ist.
Von der Garantie umfasst ist für eine reduzierte Garantiezeit von 1 Jahr die Garantie auf die Haltbarkeit nicht hochglanzverchromter Oberflächen, wie z. B. bronzierter oder Farbiger Oberflächen.
Von der Garantie ausgeschlossen sind:
- Korrosion in den Mischdüssen (Luftsprudler)
-Kartusche - Schaden durch unsachgemäße Montage, Inbetriebnahme und Behandlung
- Schaden durch äußere Einflüsse, wie z. B. Feuer, Wasser, chemische Einwirkungen
- Mechanische Beschädigung durch Unfall, Fall, oder Stöß
- Fahrlässige oder mutwillige Zerstörung
- Normale Abnutzung oder Wartungsmängel
- Schaden infolge Reparaturen durch nicht qualifizierte Personen
- Unsachgemäß Behandlung, ungenügende Pflege sowie Verwendung ungeeigneter Putzmittel
Chemische oder Mechanische Einwirkung während Transport, Lagerung, Anschluss, Reparatur und Benutzung des Produktes
2. Garantieleistung
Die Garantieleistung bezieht sich nach unserer Wahl auf die unentgeltliche Reparatur, die kostenlose Lieferung von Ersatzteilen oder eines gleichwertigen Produktes gegen Rückgabe des fehlerhaften Teils bzw. des fehlerhaften Produktes. Sollte der betreffende Typ nicht mehr hergestellt werden, behalten wir uns vor, nach eigener Wahl ein Ersatzprodukt aus unserem Sortiment zu liefern, welches dem zusückgegeben Typ so nah wie möglich kommt.
Ersetzte Produkte oder Teile gehen in unser Eigentum über. Bei Einsendung des Produktes tragt der Käfer die Transportkosten sowie das Transportrisiko, soweit nicht zugleich ein Gewährleistungsfall nach den gesetzlichen Gewährleistungsregelungen vorliegt. In letztgenannten Fällen erstatten wir die Transportkosten.
Die Erstattung von Aufwendungen für Aus- und Einbau, Überprüfung, Forderungen nach entgangenem Gewinn und
Schadenersatz sind von der Garantie ebenso ausgeschlossen, wie weitergehende Ansprüche für Schäden und Verluste gleich welcher Art, die durch das Produkt oder dessen Gebrauch verursacht wurden.
3. Geltendmachung des Garantieanspruchs
Der Garantieanspruch muss innerhalb der Garantiezeit gegenüber der Franz Joseph Schutte GmbH, Hullerweg 1, 49134 Wallenhorst unter Vorlage des Original-Kaufbeleges geltend gemacht werden.
4. Garantiezeit
Als Garantiezeit gilt grundsätzlich diejenige Dauer, die auf dem Etikett bzw. auf der Verpackung jeweils Produktbezogen angegeben ist. Sollte hier keine Garantiezeit Produktspezifisch ausgelobt sein, beträgt diese grundsatzlich 2 Jahre ab Kaufdatum, wobei das Datum auf dem Kaufbeleg maßgeblich ist. Ausnahme: Haltbarkeit Jedweder hochglanzverchromten Oberfläche, wie bspw. bronzierte oder Farbige Oberflächen, hierfür beträgt die Garantiezeit 1 Jahr, maßgeblich ist auch hier das Datum auf dem Kaufbeleg. Durch Garantieleistungen wird die Garantiezeit für das Produkt weder verlangert noch erneuert. Garantieleistungen hemmen auch die Gewährleistungszeit nicht, wenn nicht zugleich ein Gewährleistungsfall nach Maßgabe der gesetzlichen Bestimmungeniben den weiteren gesetzlichen Voraussetzungen für eine Hemmung vorliegt.
5.
Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).
6. Salvatorische Klausel
Sollte eine Bestimmung dieser Regelungen ganz oder teilweise rechtsunwirksam oder undurchführbar sein oder werden, oder sollen den Parteien versehentlich eine Regelung in Bezug auf einen Punkt diesen Vertrages nicht getroffen haben, so wird die Geltung der übrigen Bestimmungen diesen Vertrages hierdurch nicht berührt. An die Stelle der unwirksamen oder undurchführbaren Bestimmung oder an die Stelle der Vertragsrücke tritt eine wirksame oder durchführung Bestimmung, die dem Sinn und Zweck der ungültigen bzw. undurchführbaren Bestimmung am nachsten kommt. Im Falle einer Lücke gilt diejenige Bestimmung als vereinbart, die dem entspricht, was dem Sinn und Zweck diesen Vertrages vereinbart worden Ware, hatte man die Angelegenheit von vorneherein bedacht. Dies gilt auch dann, wenn die Unwirksamkeit einer Bestimmung auf einem in diesen Vertrag normierten Maß der Leistung oder Zeit beruht. In einem solchen Fall tritt ein dem Gewollten möglichst naheCOMMENDESrechtlichzulässiges Maß der Leistung oder Zeit an die Stelle des Vereinbarten.
These Garantiekarte ist nur gültig mit dem dazugehörigen Original-Kaufbeleg.
Service-Adresse
Franz Joseph Schütte GmbH
Hullerweg 1
D-49134 Wallenhorst
Tel.: +49 (0) 54 07 / 87 07-0
info@fjschuette.de
www.fjschuette.de
Návod pro montáž
Vázéný zákazniku,
Franz Joseph Schütte GmbH
Hullerweg 1
web.fjschuette.de/Austausch_Kartusche-Ventiloberteil.pdf
Die Franz Joseph Schütte GmbH aus Wallenhorst übernimmt für das von Ihnen erworbene Produkt eine Hersteller-garantie gemäß den nachstehenden Garantiebedingungen. Ihr gesetzlichen Gewährleistungsansprüche aus dem Kaufvertrag mit dem Verkauf sowie gesetzliche Rechte werden durch diese Garantie nicht eingeschrankt.
These Garantiekarte ist nur gultig mit dem dazugehörigen Original-Kaufbeleg.
Zárucínlist
web.fjschuette.de/garantie/garantiebedingungen.pdf
DE Service-Adresse
67 Servisni adresa
DK Serviceadresse
DIREción de servicios
Franz Joseph Schütte GmbH
Hullerweg 1
49134 Wallenhorst
Tel.: +49 (0) 54 07 / 87 07-0
info@fjschuette.de | www.fjschuette.de
Scheda di garanzia
web.fjschuette.de/garantie/garantiebedingungen.pdf
Indirizzo di assistenza
N Service-adres
Adresa de service
RdAmpecIra rapaHTmHoro 06cnyKmbAHn
SE Serviceaddress
S1 Naslov servisa
Adresa servisu
Servis adresi
Franz Joseph Schütte GmbH
Hullerweg 1
49134 Wallenhorst
Tel.: +49 (0) 54 07 / 87 07-0
info@fjschuette.de | www.fjschuette.de

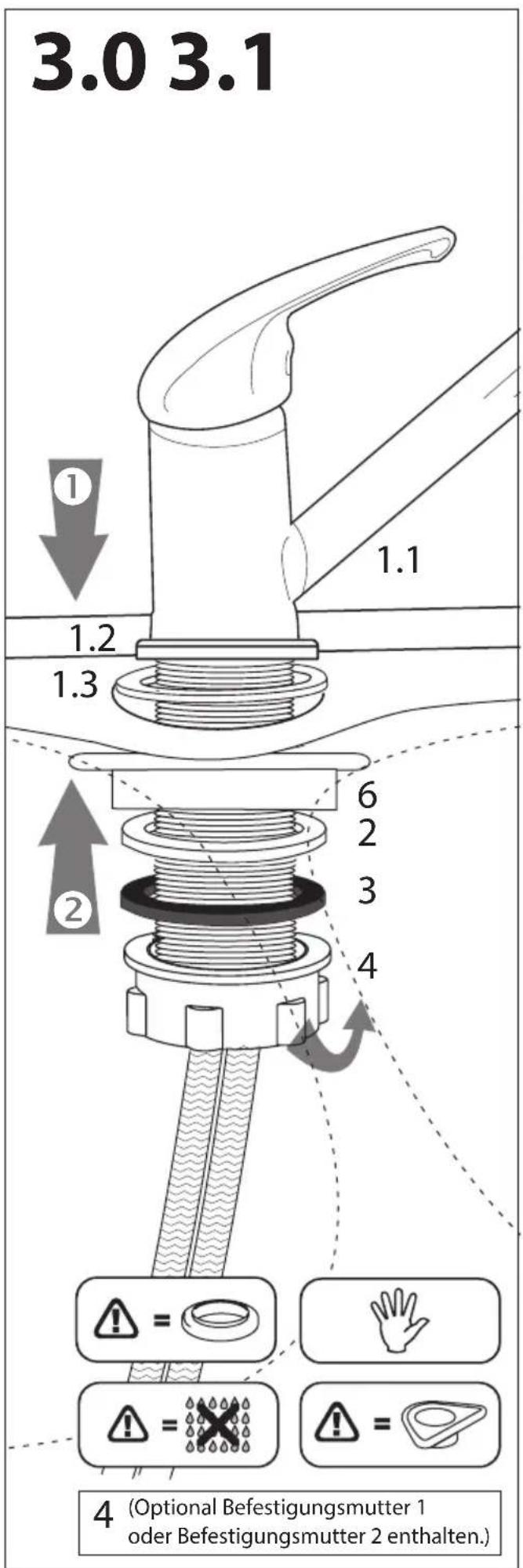

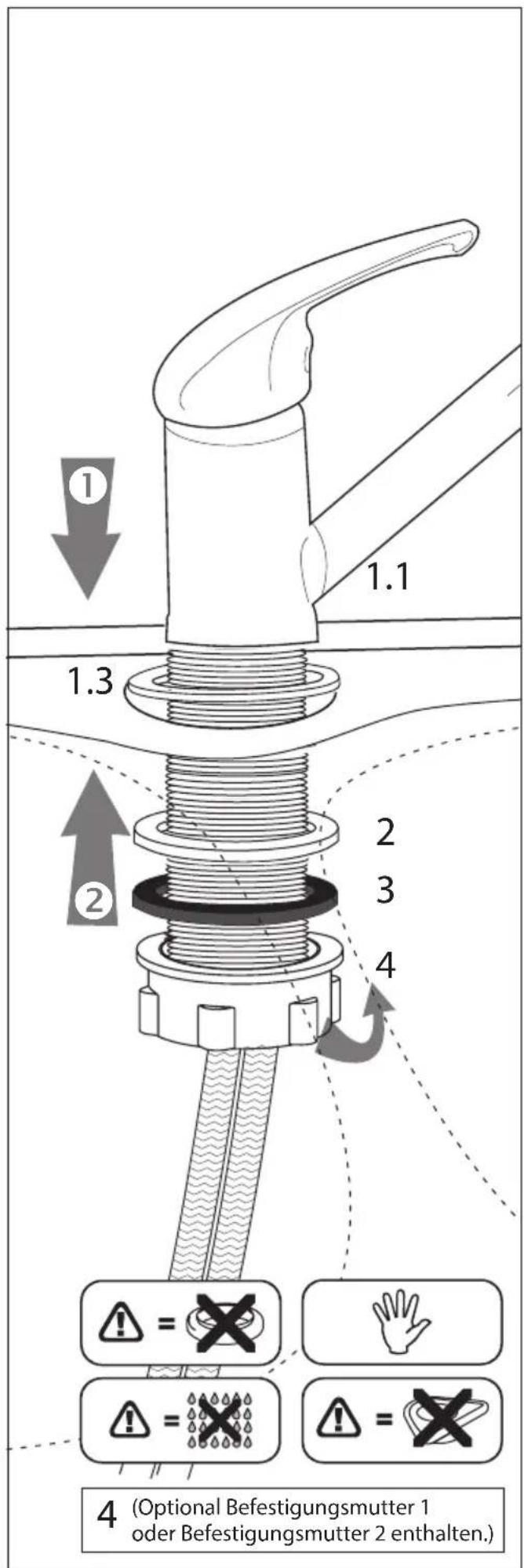

D Im Lieferumfang ist entweder die Befestigungsmutter 1 oder die Befestigungsmutter 2 enthalten.
Die Anbringungsart ist identisch. Technische Abweichungen vom abgebildeten Montagematerial bleiben vorbehalten.

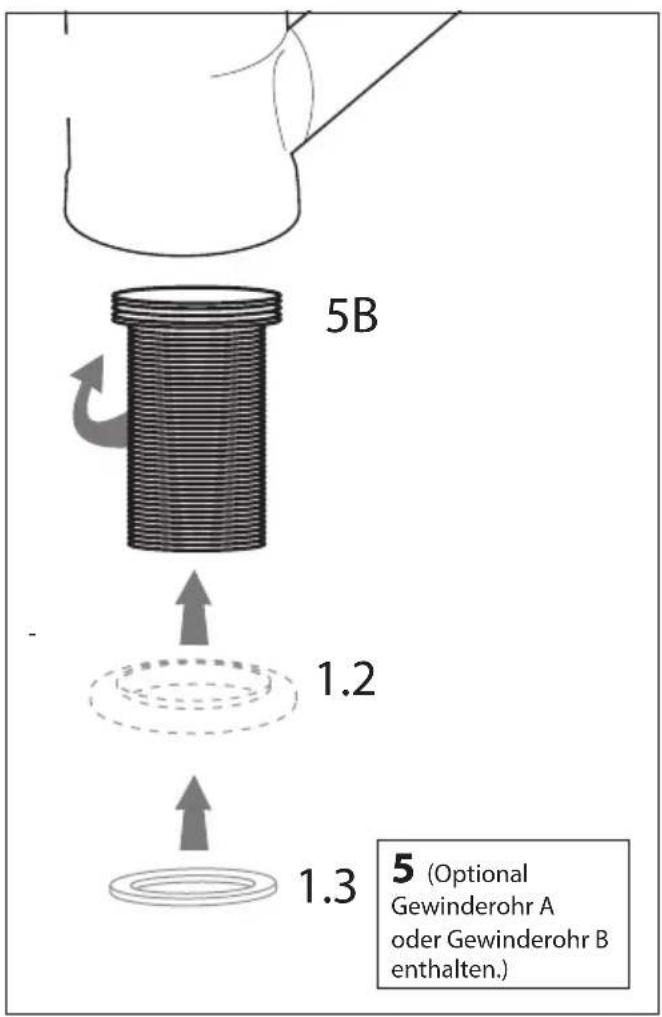

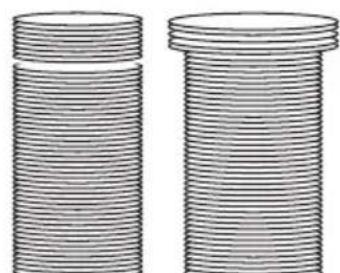

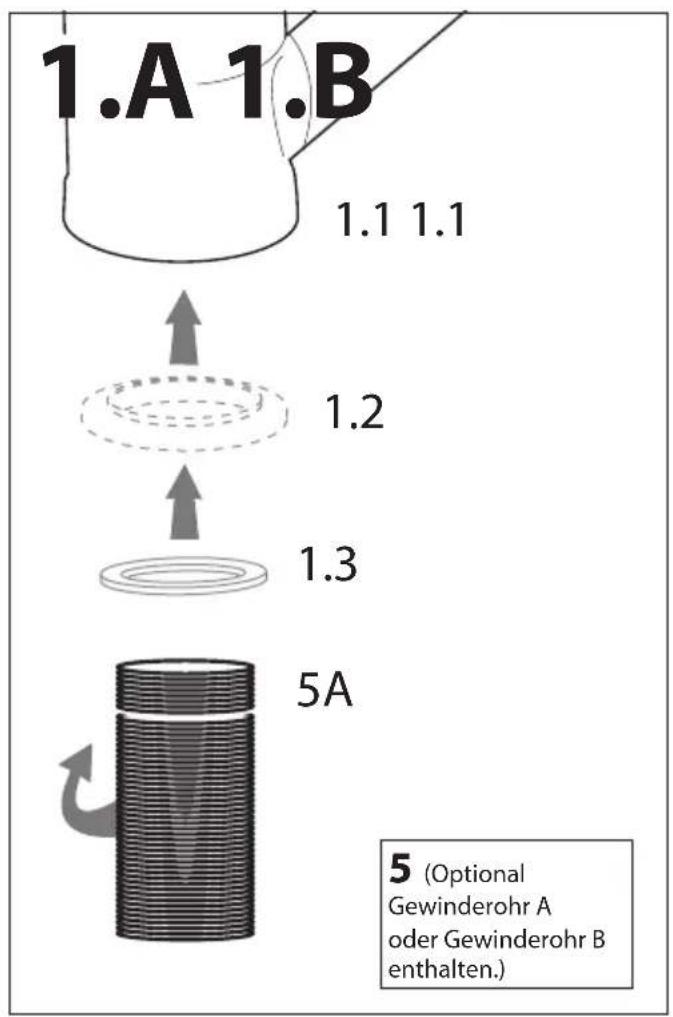

Im Lieferumfang ist entweder Gewinderohr A oder Gewinderohr B enthalten.
Die Anbringungsart ist identisch. Technische Abweichungen vom abgebildeten Montagematerial bleiben vorbehalten.
A
B
5 (Optional Gewinderohr A oder Gewinderohr B enthalten.)
4

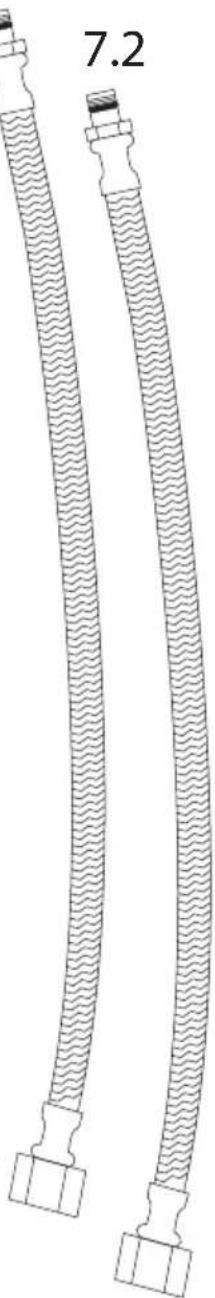

7.2
5
i
D Im Lieferumfang ist entweder die Befestigungsmutter 1 oder die Befestigungsmutter 2 enthalten.
Die Anbringungsart ist identisch. Technische Abweichungen vom abgebildeten Montagematerial bleiben vorbehalten.
