BEDIENUNGSANLEITUNG SR20J9250U SAMSUNG

POWERbot Benutzerhandbuch

* Lesen Sie die Anweisungen sorgfaltig durch, ehe Sie das Gerat in Betriebnehmen. * Nur zum Einsatz in geschlossenen Räumen geelgnet.

Deutsch

imagine the possibilities

Vielen Dank, dass Sie sich für ein Gerät von Samsung entschieden haben.

Inhalt

03 Sicherheitsinformationen
08 Aufstellen der Dockingstation Zubehor
10 Laden Automatisches Laden/Aufladen/Niedriger Akkuladestand
12 Verwendendes POWERbot Ein-/Ausschalten / Automatikbetrieb / Punktsaugen / Aufladen / Auswahlen des Reinigungsmodus

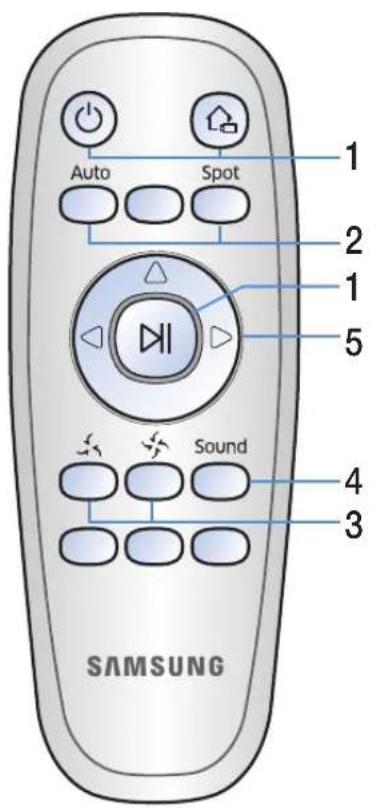

14 Verwenden der Fernbedienung Ein-/Ausschalten/Aufladen / Reinigungsmodi / Saugmodi / Zusatzfunktionen / Richtungssteuerung

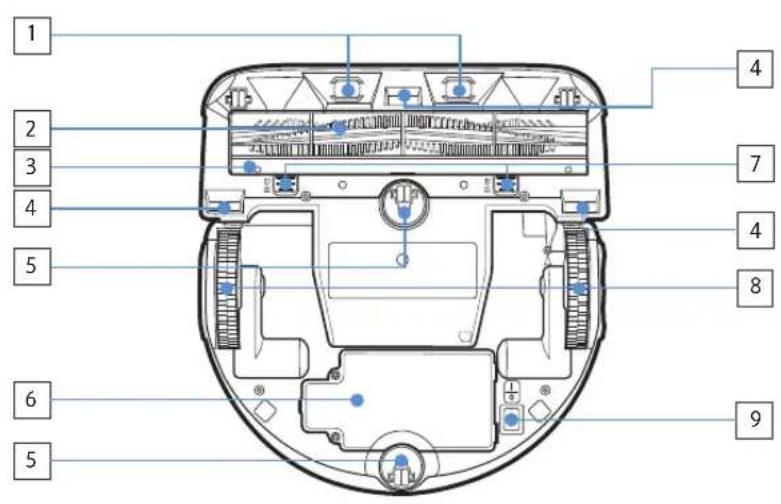

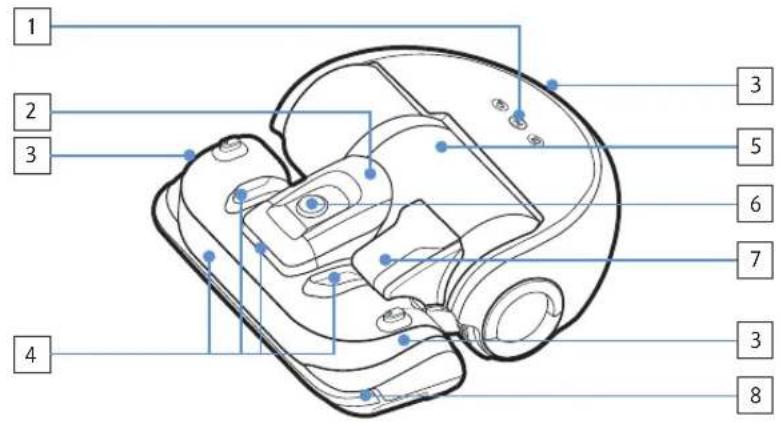

15 Bezeichnung der Teile Oberseite / Unterseite / Display

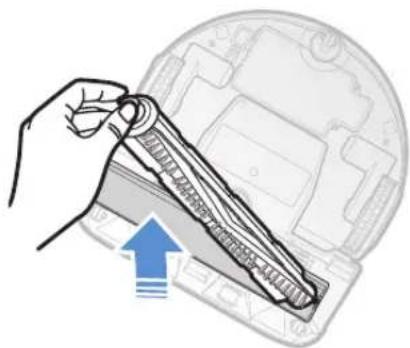

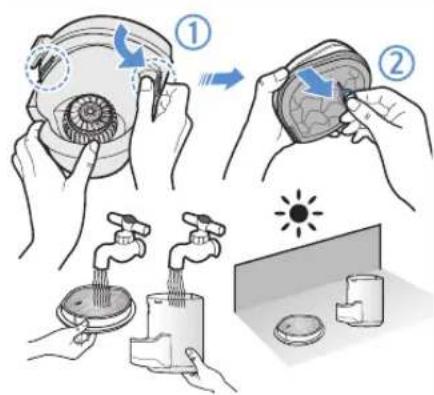

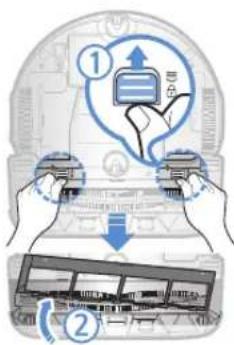

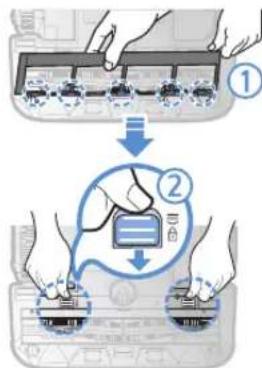

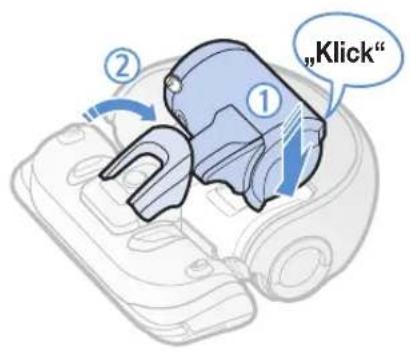

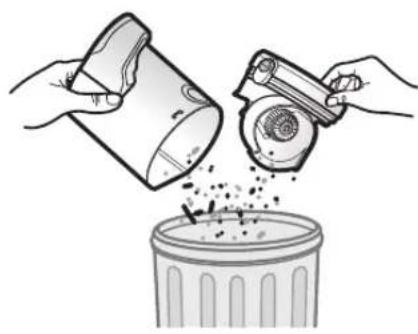

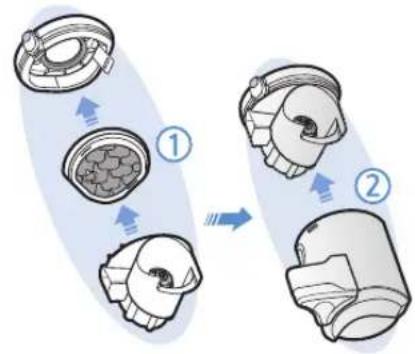

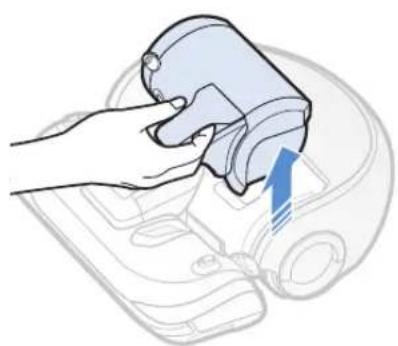

16 Reinigung und Pflege Reinigen des Staubbehalters / Reinigen der Sensoren und der Kamera / Reinigen der Kraftbürste / Reinigen des Antriebsrads
18 Hinweise und Vorsichtsmaßnahmen Laden / Im Betrieb / Reinigung und Pflege / Informationen zum Akku
20 Informationscodes
21 Fehlerbehebung
22 Warnhinweise zur Batterie
23 Informationen über Open-Source-Software
23 Technische Daten

Sicherheitsinformationen

SICHERHEITSINFORMATIONEN

• Lesen Sie vor der Verwendung des Geräts das Benutzerhandbuch sorgfältig durch, und bewahren Sie sie zum späteren Nachschlagen auf.

• Da die folgenden Hinweise zum Betrieb für verschiedene Modèle gelten, können die Eigenschaften Ihres Geräts leicht von den in dieser Bedienungsanleitung beschrieben Merkmalen abweichen.

SYMBOLE DER GEFAHREN-/WARNHINWEISE

WARNING	Dieses Symbol weist daraufhin, dass Lebensgefahr oder das Risiko ernsthafter Verletzungen besteht.
VoRsicht	Dieses Symbol weist daraufhin, dass die Gefahr von Personen- oder Sachschäden besteht.

WEITERERE VERWENDETETESYMBOLE

hiNWeis	Dieses Symbol weist daraufhin, dass der folgende Text wichtige Zusatzinformationen enthalt.
D□C	Zeigt eine abnehmbare Versorgungseinheit an.

Sicherheitsinformationen

WICHTIGESICHERHEITSHINWEISE

Beim Umgang mit Elektrogeräten sind einige grundlegende Vorsichtsmaßnahmen wie u. a. die folgenden zu beachten:

LESEN SIE VOR DER VERWENDUNG IHRES POWERbot SAMTLICHE ANWEISUNGEN GRUNDLICH DURCH.

Ziehen Sie den Stecker aus der Dose, wenn Sie das Gerät nicht verwenden und ehe Sie Wartungsarbeiten durchführren.

WARNING: So verringern Sie die Gefahr von Verletzungen, Stromschlagen oder Branden:

ALLGEMEIN

• Verwenden Sie das Gerät nur wie in thisem Handbuch beschrieben.
• Verwenden Sie[weder den POWERbot noch die Batterielade-/Dockingstation, wenn sie beschädigt sind.
• Wenn das Gerät nicht ordnungsgemäß arbeitet, heruntergefallen, beschädigt oder ins Wasser gefallen ist oder im Freien vergessen wurde, schicken Sie an das nachstgelegene Kundendienstzentrum.
• Berühren Sie die Batterielade-/Dockingstation und den POWERbot nicht mit nassen Händen.
• Verwenden Sieihn nur für trockene Flächen in geschlossenen Räumen.
• Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie damit beaufsichtigt werden.

Batterielade-/Dockingstation

• Modifizieren Sie den gepolten Stecker nicht, umihn an eine ungepolte Steckdose oder ein ungepoltes Verlängerungskabel anschließen zu konnen.
• Verwenden Sie das Gerät nicht im Freien oder auf nassen Flächen.
• Ziehen Sie den Stecker der Batterielade-/Dockingstation aus der Dose, wenn Sie das Gerät nicht verwenden und ehe Sie Wartungsarbeiten durchführren.
• Verwenden Sie nur die vom Hersteller mitgelieferte Batterielade-/Dockingstation, um die Batterien zu laden.

• Verwenden Sie niemals beschädigte oder lose Netzkabel, Netzstecker oder Steckdosen.

• Ziehen und tragen Sie das Gerät nicht am Kabel, und verwenden Sie das Kabel nicht als Tragegriff. Ziehen Sie das Kabel auch nicht um scharfe Kanten oder Ecken herum. Halten Sie das Kabel entfernt von beheizten Oberflächen.

• Verwenden Sie keine Verlängerungskabel oder Steckdosen mit unzureichender Leistung.
• Ziehen Sie zum nicht am Netzkabel, wenn Sie den Stecker aus der Doseziehen. Ziehen Sie den Stecker stets am Stecker selbst und nicht am Kabel Heraus.
• Beschädigen und verbrennen Sie die Batterien nicht, da sie bei hohen Temperaturen explodieren.
• Versuchen Sie keinesfalls, die Batterielade-/Dockingstation zu öffnen. Reparaturen dürfen nur von einem qualifizierten Kundendienstzentrum durchgeführt werden.
• Setzen Sie die Lade-/Dockingstation keinen hohen Temperatures aus, und setzen Sie weder feuchtigkeit noch Nasse in irgendiner Form in Kontakt mit der Batterielade-/Dockingstation kommt.

POWERbot

• Saugen Sie keine harten oder scharfen Gegenstände wie Glas, Nagel, Schrauben, Munzen usw. auf.
• Verwenden Sie das Gerät niemals ohne Filter. Führn Sie bei Wartung und Pflege des Geräts niemals ihre Finger oder andere Gegenstände in die Lüfterkammer ein, da sich das Gerät möglicherweise ungewählt einschalten könnte.
• Stecken Sie keine Objekte in die Öffnungen des Geräts. Verwenden Sie das Gerät nicht mit verspernten Öffnungen. Halten Sie Öffnungen frei von Staub, Fusseln, Haaren und anderen Stoffen, die die Luftströmung behindern konnen.
• Saugen Sie keine toxischen Stoffe (Chlorbleiche, Ammoniak, Abflussreiniger usw.) auf.
• Saugen Sie nichts auf, was brennt oder Rauch erzeugt (z. B. Zigaretten, Streichhölzer oder heiße Asche).
• Verwenden Sie das Gerät nicht, um leicht entzündliche oder brennbare Flüssigkeiten wie Benzin aufzusagen, und setzen Sie es nicht an Stellen ein, wo solche Stoffe vorhanden sein konnten.
• Räume mit Kerzen oder Schreibtischlampen auf dem Boden.
  Räume mit unbeaufsichtigtem Feuer (Feuer oder Glut).
• Räume, in denen sich Benzin, Alkohol, Verdünner, Aschenbecher mit brennenden Zigaretten usw. befinden.
• Verwenden Sie den POWERbot nicht in geschlossenen Räumen, wenn die Luft darin Dämpfe von Lösungsmittelhaltigen Farben, Lackverdūnnern, Mottenschutzmitteln, brennbaren Stäuben oder andere explosive bzw. toxische Dämpfe enthalt.
• Die Akkus konnen bei extremen Einsatz- oder Temperaturbedingungen auslaufen. Wenn diese Flüssigkeit auf die Haut gelangt, waschen Sie sie schnell mit Wasser ab. Wenn die Flüssigkeit in die Augen gelangt, spulen Sie sie sofort und mindestens 10 Minuten lang mit sauberem Wasser aus. Suchen Sie medizinische Hilfe auf.

Sicherheitsinformationen

Hinweise zur Stromversorgung

Beugen Sie der Gefahr eines Stromschlags oder Brands vor.
- Beschädigten Sie nicht das Netzkabel.
- Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zuziehen, und berühren Sie den Netzstecker nicht mit nassen Handen.
- Schlieben Sie das Gerät ausschließlich an eine eigens协同发展steckdose mit 100 - 240 VAC und niemals an eine Steckerleiste an, die für weitere Geräte verwendet wird. (Lassen Sie das Kabel nicht ungeschützt auf dem Boden herumliegen.)
- Verwenden Sie keine beschädigten oder losen Netzstecker, Netzkabel und Steckdosen.
Entferen Sie Staub und sonstige Fremdpartikel vom Ladestift und den Kontakten des Netzsteckers.
- Andernfalls besteht die Gefahr eines Stromschlags oder einer Fehlfunktion.

Vor der Verwendung

• Verwenden Sie den POWERbot nicht in der Höhe von brennbaren Materialien.
• Dazu gehoren Orte, an denen sich Kerzen, Schreibtischlampen, offene Feuerstellen oder brennbare Stoffe wie Benzin, Alkohol, Verdünner usw. befinden.
  Der POWERbot ist für den Gebrauch im Haushalt bestimmt. Verwenden Sieihn deshalb nicht zur Reinigung von Kellern, Dachboden, Lagerräumen, industriell genutzten Gebäuden, Flächen im Außenbereich oder in feuchten Umgebungen (z. B. Badezimmer, Waschküche), auf Tischen oder Regalen.
• Andernfalls konnten Schaden oder Fehlfunktion am POWERbot die Folge sein.
• Stellen Sie sicher, dass der POWERbot nicht durch Flüssigkeiten jeglicher Art fahrht oder in sonstiger Weise mit denen in Kontakt kommt.
• Der POWERbot kann schwer beschädigt werden oder andere Bereiche verschmutzen, wenn die Räder durch Flüssigkeiten fahren.

Schütten Sie keine Flüssigkeiten auf die Dockingstation.
- Es besteht die Gefahr eines Stromschlags oder Brandes.
- Verwenden Sie die Dockingstation ausschließlich zum darauf vorgesehenen Zweck.
- Andernfalls besteht die Gefahr von Branden oder schweren Schäden an der Dockingstation.
- Halten Sie den Höhensensor zu ihrer eigenen Sicherheit stets sauber.

WARNING

Im Betrieb

• Wenn der POWERbot ungewöhnliche Gerausche, Gerüche oder Rauch entwickelt, schalten Sie den POWERbot unverzüglich mit dem Notschalter an der Geräteunterseite aus und wenden Sie sich an ein Kundendienstzentrum.

WARNING

Reinigung und Pflege

Wenden Sie sich bei einem beschädigten Netzkabel an ein Kundendienstzentrum, um es von einer qualifizierten Fachkraft austauschen zu halten.
- Es besteht die Gefahr eines Stromschlags oder Brandes.
Wenden Sie sich für einen Austausch der Akkus an ein Kundendienstzentrum von Samsung Electronics.
Die Verwendung von Akkus aus anderen Geräten kann zu Fehlfunktionen führen.

VORSICHT Vor der Verwendung

• Setzen Sie vor Verwendung des POWERbot den Staubbehälter ein.
• Beachten Sie für eine ordnungsgemäß Durchführung des automatischen Ladevorgangs die folgenden Hinweise.

Die Dockingstation muss stets eingeschaltet sein.
- Stellen Sie die Dockingstation an einer Stelle auf, die vom POWERbot weniger gefunden und angesteuert werden kann.
Beseitigen Sie alle Hindermisse vor der Dockingstation.

• Achten Sie beim Aufstellen der Dockingstation daraufuf, dass das Kabel nicht ungeschützt auf dem Boden herumliegt, da sich der POWERbot darin verfangen konnte.

• Verwenden Sie den POWERbot nicht auf schwarzen Böden.

• In dieser Fall Funktioniert der POWERbot möglicherweise nicht ordnungsgemäß.

Heben Sie den POWERbot niemals an der Halterung fur den Staubbehalter an.
Entfernen Sie in einem Bereich von 0,5 m zu beiden Seiten bzw. von 1 m vor der Dockingstation alle Gegenstände.
- Stellen Sie sicher, dass die Ladestiffe der Dockingstation nicht beschädigt sind oder sich Fremdstoffe darauf auf befinden.
- Stellen Sie die Dockingstation nicht auf einem dunklen Untergrund auf.

• Ein zu dunkler Untergrund um die Dockingstation erschwert möglicherweise den Ladevorgang des POWERbot.

Entfernen Sie vor der Verwendung alle Gegenstände, die die Bewegung des POWERbot behindern konnten (wie z. B. Kinder-Schaukeln oder -Rutschen für den Innebereich).

VORSICHT

Im Betrieb

• Verwenden Sie den POWERbot nicht auf dicken Teppichboden, da andernfalls Schäden sowohl am POWERbot als auch am Teppich die Folge sein konnen.
• Der POWERbot ist nicht für die Reinigung von Teppichen mit einer Dicke von mehr als 1 cm geeignet.
• Verwenden Sie den POWERbot nicht auf Tischen oder an anderen erhöhten Stellen.
• Er könnte beschädigt werden, wenn er herunterfällt.
  Der POWERbot konnte beim Reinigen gegen Stuhl- und Tischbeine fahren. Räumen Sie Stühle und Tische deshalb für einechnelle und wirksame Reinigung stets beiseite.
  Heben Sie den POWERbot nicht an und bringen Sie in nicht in einen anderen Raum, während er in Betrieb ist.
  Transportieren Sie den POWERbot nicht, indem Sieihn an den Antriebsrädern halten.
• Stellen oder legen Sie keine Gegenstände auf den POWERbot, da andernfalls Fehlfunktionen die Folge sein konnen.
  Entfernen Sie bei Verwendung des POWERbot stets evtl. herumliegende Papier- oder Kunststofftuten, da diese den Luftteinlass des Gerats blockieren konnten.
  Richten Sie den roten Pointer niemals direkt auf Personen oder Tiere.

VORSICHT

Reinigung und Pflege

Befolgen Sie die folgenden Hinweise, um Schaden am POWERbot zu vermeiden.
- Sprühen Sie zum Reinigen kein Wasser direkt auf den POWERbot. Verwenden Sie niemals Waschbenzin, Verdünner oder Alkohol, um das Gerät zu reinigen.
- Demontieren und reparieren Sie den POWERbot nicht selbst. Diese Arbeiten dürfen nur von einer qualifizierten Fachkraft durchgeführt werden.

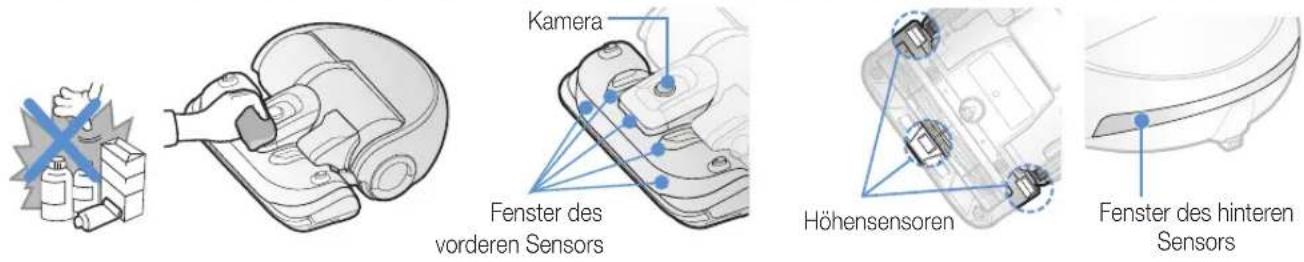

Halten Sie den Hindernissensor und den Hohensensor stets sauber.

• Wenn sich Fremdstoffe auf den Sensoren anssammeln, Funktionieren sie möglicherweise nicht mehr ordnungsgemäß.

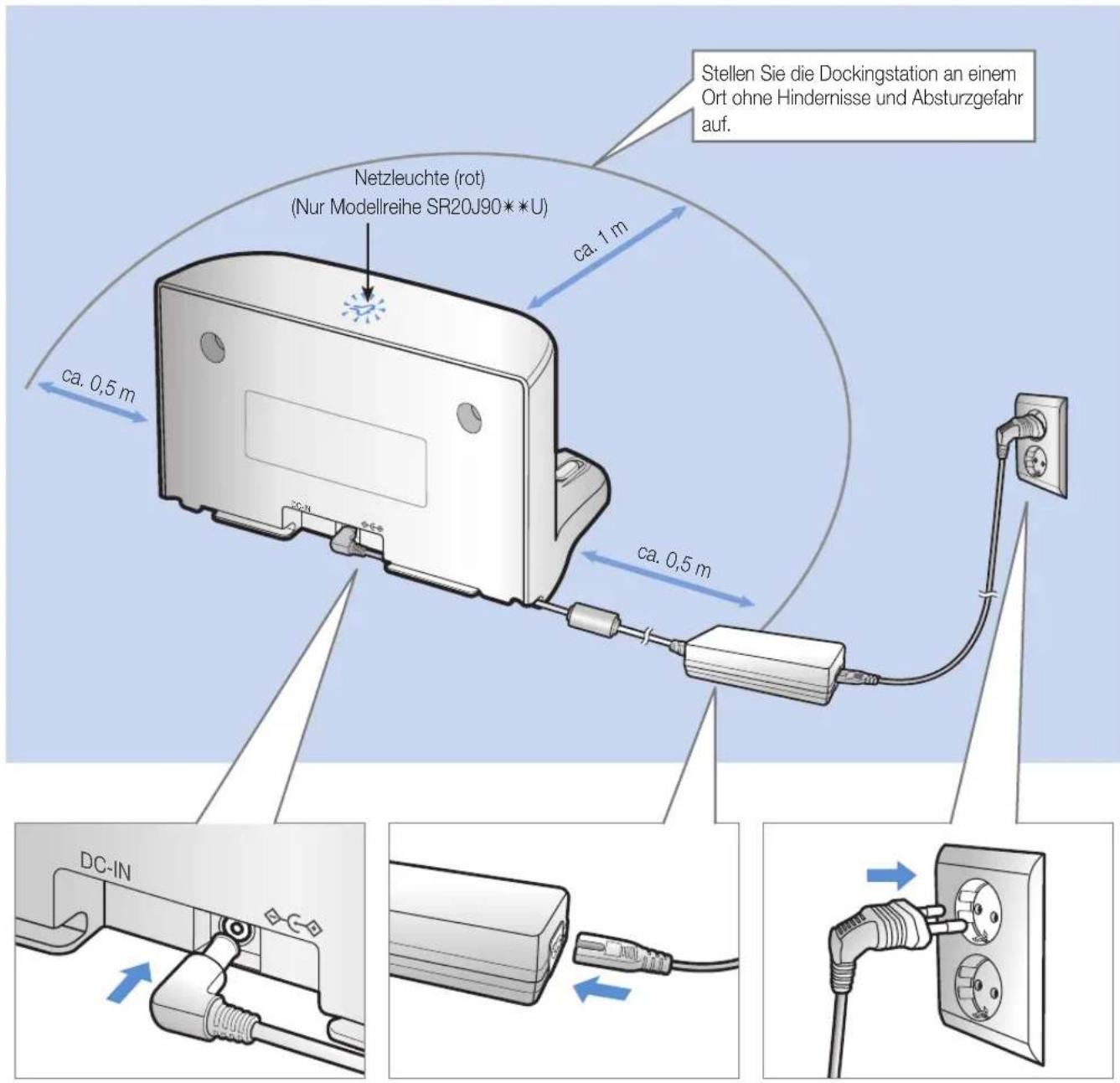

Aufstellen der Dockingstation

Die Dockingstation muss stets an die Steckdose angeschlossen und eingeschaltet sein.

1 Verbinden Sie den Stecker des Batterieladegerats mit der Dockingstation

2 Verbinden Sie das Netzkabel mit dem Batterieladegerät.

Verwenden Sie das Batterieladegerat stets so, dass der Aufkleber nach unten weist.

3 Verbinden Sie den Netzstecker mit der Steckdose.

Die Netzanzeige leuchtet rot.

Zubehör

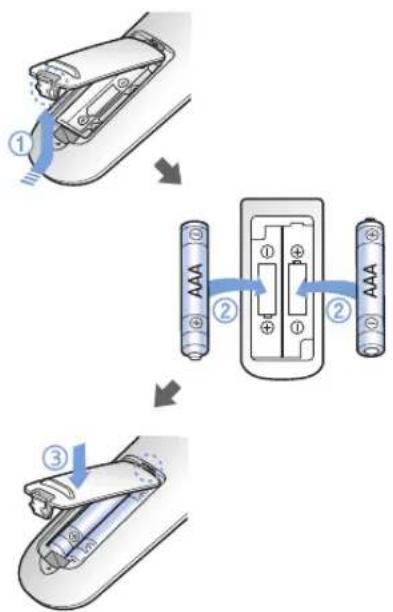

Fembedienung Batterien (Typ AAA) Benutzerhandbuch Ersatzfilter			(optional erhältlich)
Reinigungsbürste (optional erhältlich)	Netzkabel Batterieladegerät

hinweis

Stellen Sie die Dockingstation in einem Raum mit ebenem Untergrund und geraden Wänden auf.
Stellen Sie die Dockingstation bei Holzfußböden am besten in Richtung der Maserung des Holzes auf.
- Wenn sich der Notschalter in der Aus-Position befindet, wird der POWERbot auch dann nicht geladen, wenn er an die Dockingstation angedockt ist.

Die Dockingstation muss stets eingeschaltet sein.

• Wenn die Dockingstation nicht eingescheltet oder die Stromversorgung unterbrochen ist, kann der POWERbot die Dockingstation nicht ansteuern und wird nicht automatisch geladen.

• Der Akku entländt sich langsam von selbst, sobald der POWERbot von der Dockingstation getrennt wird.

• Wenn sich der POWERbot im Energiesparmodus befindet, wird er nicht wieder aktiviert, selbst wenn er mit dem Notschalter aus- und dann wieder eingeschaltet wird. Halten Sie die Taste [Start/Stop (Start/Stopp)] auf dem POWERbot gedrückt, um den Energiesparmodus zu deaktivieren.

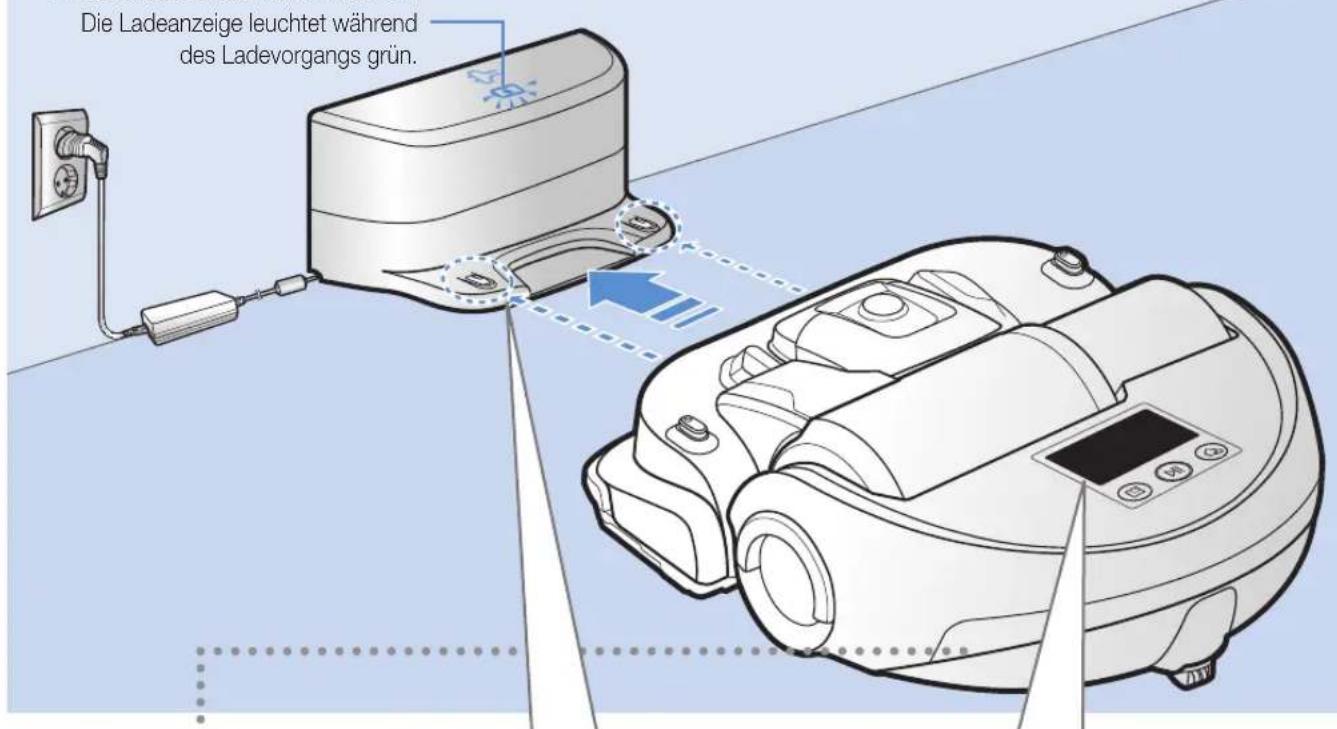

Laden

Es dauert etwa 160 (Modellreihe SR20J90**U) bzw. 240 (Modellreihe SR20K9000U*) Minuten, bis der POWERbot beim ersten Ladevorgang nach dem Kauf vollständig geladen ist. Wenn der POWERbot vollständig geladen ist, beträgt seine Akkulaufzeit ca. 30 Minuten.

Die Nennspannung these Gerats betracht 100 - 240 V~.

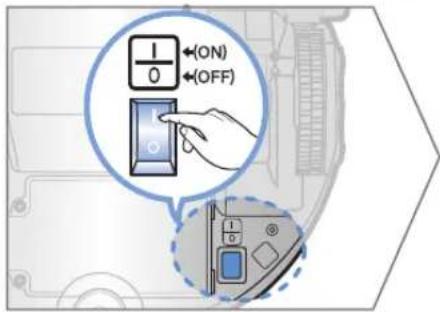

1 Stellen Sie den Notschalter an der Geräteunterseite auf die Ein-Position.

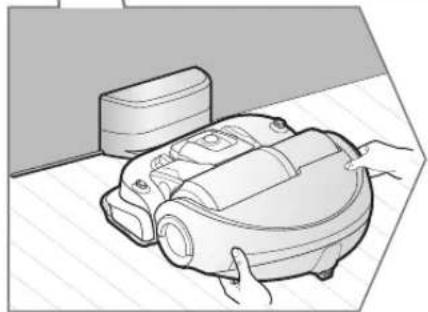

Laden Sie den POWERbot manuell, indem Sieihn in die Dockingstation stellen.

3 Überprüfen Sie den Ladestatus.

Sie müssen den Notschalter auf die Ein-Position stellen, um den POWERbot einschalten zu konnen.

Stellen Sie sichere, dass die Ladestifte von POWERbot und Dockingstation zueinander ausgerichtet sind. Halten Sie die Taste langer als 3 Sekunden lang gedrückt, um den POWERbot der Serie SR20K9000U* einzuschalten und den Ladevorgang zu starten.

Es werden nacheinander die Symbole angezeigt,um den Fortschnitt des Ladevorgangs darzustellen.Wenn alle 6 Symbole angezeigt werden,ist der Ladevorgang abgeschlssen.

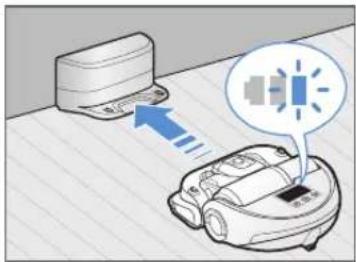

Automatisches Laden

Wenn die Akkuanzeige beim Reinigen blinkt, kehr der POWERbot zur Dockingstation zurück, um sich automatisch aufzuladen.

Aufladen

Sie können den POWERbot so einstellen, dass er beim Saugen automatisch die Dockingstation anfahr.

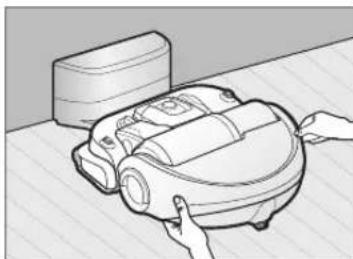

Niedriger Akkuladestand

Sie können den POWERbot manuell laden, indem Sieihn auf die Dockingstation stellen.

Wenn der Ladevorgang nicht ordnungsgemäß durchgeführt wird:

Überprüfen Sie die Aufstellung der Dockingstation und kontrollieren Sie, ob:

die Dockingstation an einer Stelle aufgestellt wurde, die der POWERbot nicht leicht anfahren kann.
die Entfernung zwischen Dockingstation und POWERbot mehr als 5 m beträgt.

-Es kann länger dauern, bis der POWERbot den Rückweg zur Dockingstation finden.

Laden Sie den POWERbot manuell, wenn:

sich die Dockingstation in einer Ecke befindet.
der Akku vollkommen entladen ist
der POWERbot von einem Hindernis (Möbelstück o. ä.)

sich vor der Dockingstation eine Schwelle befindet, die der POWERbot nicht überwinden kann. (Der POWERbot kann maximal Schwellen mit einer Höhe von ca. 1,5 cm überwinden.)

die Akkuanzeige blinkt.
der POWERbot auf Punktsaugen oder Handsaugen eingestellt ist.

Verwendend des POWERbot

Sie mussen den Notschalter auf die Ein-Position stellen, ehe Sie den POWERbot verwenden.

Ein-/Ausschalten

Halten Sie die Taste langer als 3

Sekunden lang gedrückt.

WARNING

• Wenn der POWERbot 30 Minuten lang nicht benutzt wird, schaltet sich das Gerät automatisch aus.

Automatikbetrieb

Drucken Sie diese Taste.

Der POWERbot fahrtd und saugt automatisch, bis der gesamte Raum einzelmal gereinigt ist.

Der PowerBot befahr t und reinigt alle eingestellen

Bereiche solange, bis die Batterie leer ist.

* Saugvorgang anhalten: Drucken Sie die TasteII.

Punktsaugen

Drucken Sie diese Taste. Der POWERbot führt eine intensive Reinigung eines abgegrenzten Bereichs durch.

Aufladen

Durch Drücken dieser Taste konnen Sie den

POWERbot so einstellen, dass er während des

Reinigungsvorgangs automatisch die Dockingstation ansteuert.

Auswahlen des Reinigungsmodus

Reinigungsmodus So wahlen Sieihn aus Angezeigtes Symbol
Automatische Reinigung	ΔII	AUTO
Punktsaugen	ΔIII
Handsaugen	Die Bewegungs- und Richtungssteuerung des POWERbot erfolgt mit Hilfe der Fernbedienung.

• Wenn der POWERbot geladen wird, können Sie ausschließlich den automatischen Reinigungsmodus ausgehalten.
• Der Energiesparmodus wird aktiviert, wenn der POWERbot nicht zur Dockingstation zurückkehren kann. In thisem Fall wird das Display am Gehäuse ausgescheltet. Zum Deaktivieren des Energiesparmodus drücken Sie die Taste [Start/Stop (Start/Stopp)] oder [Power (Ein/Aus)].
• Die Ladezeit und die Saugdauer können sich je nach Einsatzbedingungen unterschieden.

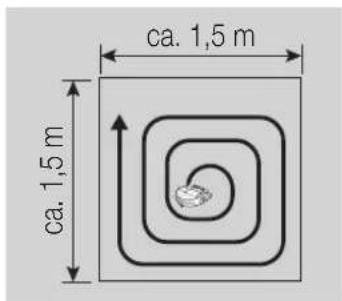

Saugbewegungen in den einzelnen Modi

Automatische Reinigung

Saugt automatisch, bis der gesamte Raum einzeln gereinigt ist.

Reinigt alle eingestellen Bereiche solange, bis die Batterie leer ist.

Punktsaugen

Intensive Reinigung eines abgegrenzten Bereichs. Dieser Modus kann verwendet werden, um z. B. Brot- oder Kekskrümel aufzusaugen.

Handsaugen

Sie konnen den POWERbot mit der Fernbedienung zu einem bestimmten Bereich fahren, um diesen individuell zu reinigen.

Verwenden der Fernbedienung

Einlagen der Batterien

Zum Öffnenziehen Sie die Abdeckung des Batteriefachs bei gedrückter Verriegelung nach oben. Legen Sie dann die Batterien ein (siehe Abbildung). Schlieben Sie dann die Abdeckung, bis sie hörbar einrastet.

1 Ein-/Ausschalten/Aufladen

Ein/Aus		Hiermit schalten Sie den POWERbot ein/ aus.
Aufladen		Hiermit können Sie den POWERbot so einstehen, dass er beim Saugen automatisch die Dockingstation anfahrnt.
Start/Stopp		Hiermit starten bzw. beenden Sie den Saugvorgang.

2 Reinigungsmodi

Automatische Reinigung	Auto	▶ Modellreihe SR20J90* *U -Hiermit wird der gesamte Raum automatisch einzelmal gereinigt. ▶ Modellreihe SR20K9000U* -Mit dieser Einstellung werden alle eingestillten Bereiche solange gereinigt, bis die Batterie leer ist.
Punktsaugen	Spot	Hiermit wird ein abgegrenzter Bereich intensiv gereinigt.

3 Saugmodi

Flüsterbetrieb		Hiermit wird der Reinigungsvorgang mit einem besonderen geringeren Gerauschpegel durchgeführt.
Normaler Modus		Hiermit wird der Reinigungsvorgang mit normaler Saugleistung durchgeführt.

4 Zusatzfunktionen

Ton

Sound

Mit dieser Taste können Sie die Soundeffekte des Gerät aktivieren oder deaktivieren (Soundeffekte → Stumm).

5 Richtungssteuerung

Vorwärts fahren		Hiermit führt das Gerät nach vorne
Nach links abbiegen		Hiermit biegt das Gerät nach links ab
Nach rechts abbiegen		Hiermit biegt das Gerät nach rechts ab

Das Gerat kann nicht ruckwärts fahren.

Bezeichnung der Teile

Oberseite

1. Display
2. Halterung für den Staubbehälter
3. Signalempfänger für die Fermbedienung
4. Hindernissensor
5. Staubbehälter
6. Kamera
7. Griff des Staubbehalters
8. Stoßstangensensor

Unterseite

1. Ladestifte
2. Kraftbürste
3. Kraftbürstenabdeckung
4. Hohensensor
5. Rolle
6. Akkuabdeckung
7. Taste für die Kraftbürstenabdeckung
8. Antriebsrad
9. Notschalter

Display

1. Stumm
2. Informationsanzeige
3. Akkuanzeige
4. Automatische Reinigung
5. Punktsaugen
6. Handsaugen
7. Flüsterbetrieb
8. Normaler Modus
9. Aufladen
10. Taste für Punktsaugen
11. Start/Stopp-Taste
12. Ladetaste

Reinigung und Pflege

Sie mussen den Notschalter auf die Aus-Position stellen, ehe Sie den POWERbot reinigen.

Reinigen des Staubbehalters

1 Entfernen Sie den Staubbehälter.

2 Nehmen Sie den Deckel des Staubbehalters ab.

3 Entfernen Sie den Staub aus dem Staubbehälter und dem Zyklonfilter.

4 Trennen Sie den Zyklonfilter vom Deckel des Staubbehalters, und waschen Sie dann den Staubbehalter sowie den Filter aus.

5 Setzen Sie den Staubbehalter wieder zusammen.

6 Schieben Sie den Staubbehälter wieder in das Gehäuse des Geräts, sodass er hörbar einrastet.

Reinigen der Sensoren und der Kamera

Leicht mit einem weichen Tuch abwischen. Kein Wasser oder Reinigungsmittel verwenden.

Reinigen der Kraftbürste

1 Entfernen Sie die Kraftbürstenabdeckung.

2 Entfernen Sie die Kraftbürste.

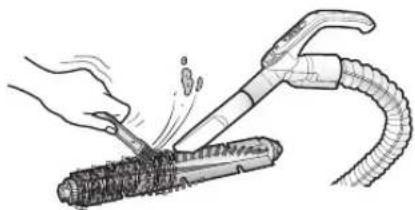

3 Reinigen Sie die Kraftbürste.

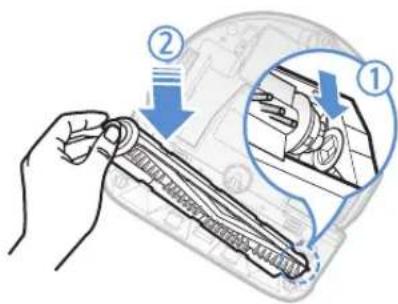

4 Setzen Sie die Kraftbürste wieder ein.

5 Setzen Sie die Kraftbürstenabdeckung wieder ein.

Reinigen des Antriebsrads

1 Legen Sie ein weiches Tuch auf den Boden, und legende den POWERbot mit der Unterseite nach oben darauf.

2 Verwenden Sie einen stumpfen Stab oder eine Pinzette, um etwaige Fremdkörper zu entfern.

Hinweise und Vorsichtsmaßnahmen

Laden

hinweis

• Wenn der Akku während des Ladevorgangs überhitzt, dauert das Laden möglichereise länger.

• Wenn das automatische Laden nicht Funktioniert, gehen Sie wie folgt vor:

• Schalten Sie den Notschalter (auf der Unterseite des POWERbot) aus und wieder ein.
  Ziehen Sie den Netzstecker der Dockingstation aus der Steckdose und schreiben Sie hin dann wieder an.

• Ziehen Sie den Netzstecker der Dockingstation aus der Steckdose und prufen Sie, ob Fremdstoffe an den Ladestiften anhaften. Reinigen Sie den POWERbot und die Ladestiffe der Dockingstation mit einem trockenen Tuch oder Lappen.
• Kontrollieren Sie die{nahere Umgebung der Dockingstation auf Hindernisse (z. B. reflktierende Objekte, Stuhle usw.).

Der Akku entländt sich langsam von selbst, sobald der POWERbot von der Dockingstation getrennt wird.

• Entfernen Sie den POWERbot möglichst nicht von der Dockingstation, während er geladen wird. (Stellen Sie jedoch den Notschalter auf die Aus-Position und trennen Sie die Dockingstation vom Stromnetz, wenn Sie vorhaben, das Haus für länger Zeit zu verlassen, weil Sie beispisse auf eine Geschäftseise oder in Urlaub gehen.)

Im Betrieb

hinweis

Der POWERbot kann beim Reinigen an Schwellen usw. stecken bleiben.
- Um den Betrieb wieder aufzunehmen, stellen Sie den Notschalter auf die Aus-Position, bringen Sie den POWERbot in einen Bereich, wo er sich leicht bewegen kann, und schalten Sieihn dann wieder ein.
Der POWERbot kann Stellen, die für ihn unerreichbar sind (z. B. Ecken oder den Raum zwischen Wand und Sofa usw.), nicht reinigen.
- Verwenden Sie ein anderes Reinigungsgerät, um diese Stellen regelmäßig zu reinigen.
Der POWERbot kann keine Schmutzklumpen vom Boden aufsaugen, so dass sich auch nach der Reinigung noch Reste davon auf dem Boden befinden können.
- Verwenden Sie ein anderes Reinigungsgerät, um diese Stellen regelmäßig zu reinigen.
- Wenn der Akku während der automatischen Reinigung entladen ist, fahrth der POWERbot automatisch zur Dockingstation und reinigt die verbleibende Fläche, nachdem er aufgeladen wurde. (Wiederholung der Reinigung: 1 Mal)
- Sie können die Funktion für Punkt- oder Handsaugen weiter einstellen noch ausführten, solange der POWERbot geladen wird.
- Vermeiden Sie während der automatischen ReinigungunnotigesBewegen des POWERbot und drucken Sie auch keine Taten. Dies wird Gerät als Ende des Reinigungsvorgangs interpretiert, und das Gerät startet diesen neu.
Schlieben Sie die Turen, bevor Sie einen Reinigungsvorgang mit dem POWERbot beginnen. Der POWERbot konnte in andere Räume gelangen, selbst wenn bis zu 5 cm hohe Schwellen vorhanden sind.
- Verwenden Sie den POWERbot möglichst nicht in der Nähe von Kinder-Rutschen und -Schaukeln, Blumentöpfen, Feuerstellen oder Orten mit offenen Flammen oder Feuchtigkeit.
- Andernfalls können Sachschäden entstehen.

• Legen Sie sich nicht auf den Boden, während der POWERbot in Betrieb ist.

• ihre Haare konnten sich in der Kraftbürste verfangen, was zu Verletzungen führen könnte.

Reinigung und Pflege

Hinweis

Nach dem Reinigen von Staubbehälter und Filter mit Wasser
- Staubbehälter: Wischen Sie das Wasser vollständig aus dem Behälter.
- Filter: Lassen Sieihn vor der Verwendung grundlich an einer schattigen Stelle trocknen.
- Falls Sie Austauschfilter benötigen, können Sie diese über ein autorisiertes Samsung-Kundendienstzentrum erwerben.

Vorsicht

Achten Sie beim Einsetzen und Entnehmen des Filters auf ihre Finger, da sie im Einlass des Staubbehalters stecken bleiben können.
Um Verstopfungen durch Fremdstoffe zu vermeiden, achten Sie darauf, dass der POWERbot keine Zahnstocher, Wattestächen usw. aufsaugt.
Wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum, wenn Sie Probleme haben, Fremdstoffe aus der Kraftbürste zu entfern.
Da die Kraftbürste beim Reinigen Schmutz vom Boden entfernt, können sich darin Fremdstoffe wie Faden, lange Haare usw. verfangen. Reinigen Sie sie für Beste Saugergebnisse regelmäßig.

Informationen zum Akku

Hinweis

• Erwerben Sie Akkus bei einem autorisierten Samsung-Kundendienstzentrum, und kontrollierten Sie vor dem Kauf, ob das Echtheitssymbol (SNMSUN) Modellname darauf angegeben sind.
• Dieser Akku ist ausschließlich für den Samsung Electronics POWERbot bestimmt. Verwenden Sie sie nicht für andere Produkte.
• Sie dürfen den Akku keinesfalls zerlegen oder in sonstiger Weise modifizieren.
• Werfen Sie den Akku nicht ins Feuer, und erhitzen Sieihn nicht.
• Verbinden Sie die Ladekontakte (+, -) mit keinerlei metallischen Objeken.
  Bewahren Sie den Akku ausschließlich in Innenräumen (bei 0^ bis 40^) auf.
• Wenn der Akku nicht ordnungsgemäß zu Funktionieren scheint, versuchen Sie niemals,他们在中国，Wenden Sie sich an das nachstgelegene Samsung-Kundendienstzentrum.
  Die Ladezeit und die Betriebszeit des Akkus konnen sich im Laufe der Nutzung verschlechtern. Wenn die Nutzungsdauer des Akkus übersritten ist, setzen Sieihn im Kundendienstzentrum ersetzen.
  Die Garantiezeit für den Akku beträgt 6 Monate ab dem Kaufdatum.

Informationscodes

Die nachfolgenden Informationscodes werden auf dem Display angezeigt.

2 Wenn ein Code angezeigt wird, stellen Sie den Notschalter auf die Aus-Position, kontrollieren Sie die folgenden Punkte und ergreifen Sie dann entsprechende Gegenmaßnahmen.

3 Der Informationscode wird gelöscht, wenn Sie den Notschalter wieder in die Ein-Position stellen.

Informationscodes Checkliste
	Der POWERbot hat sich beim Fahren verfangen, verklemmt, hängt fest oder wurde während des Betriebs angehoben. ► Schiben Sie den Notschalter in die Aus-Position und/TRagen Sie den POWERbot in einen anderen Bereich.
	Fremdkörper in der Kraftbüürste. ► Stellen Sie den Notschalter auf die Aus-Position, und entfern Sie die Fremdstoffe von der Kraftbüürste.
	Fremdkörper im linken Antriebsrad. ► Stellen Sie den Notschalter auf die Aus-Position, und entfern Sie die Fremdkörper vom Antriebsrad.
	Fremdkörper im rechten Antriebsrad. ► Stellen Sie den Notschalter auf die Aus-Position, und entfern Sie die Fremdkörper vom Antriebsrad.
	Der Stoßstangensensor muss überprüft werden. ► Schalten Sie den Notschalter aus und wieder ein. ► Wenden Sie sich an ein Kundendienstzentrum, wenn der Informationscode weiterhin angezeigt wird.
	Fremdkörper auf dem Hindernissensor angesammelt. ► Stellen Sie den Notschalter auf die Aus-Position, und reinigen Sie den vorderen und hinteren Sensor mit einem weichen Tuch.
	Fremdkörper auf dem Höhensensor angesammelt. ► Stellen Sie den Notschalter auf die Aus-Position, und reinigen Sie den Höhensensor mit einem weichen Tuch.

fehlerbehebung

Symptom Checkliste
Der POWERbot Funktioniert überhaupt nicht.	▶ Kontrollieren Sie, ob der Notschalter in der Ein-Position liegt. ▶ Überprüfen Sie, ob im Display alle Symbole angezeigt werden. ▶ Überprüften Sie, ob der Akku des POWERbot leer ist. ▶ Ersetzen Sie die Batterien (Typ AAA), wenn die Fernbedienung nicht Funktioniert.
Der POWERbot hält beim Reinigen an.	▶ Wenn der POWERbot durch Hindernisse wie Kabel, Schwellen usw. blockiert wird, haben sieihn an und bewogen Sieihn vom Hindernis fort. - Wenn sich Stoffe oder Schnüre einem der Antriebsräder verfangen, stellen Sie den Notschalter auf die Aus-Position, und entfern Sie die Stoffe oder Schnüre, ehe Sie das Gerät wieder verwenden.
Schwache Saugleistung.	▶ Wenn sich zu viel Staub im Staubbehälter befindet, verringgert sich möglicherweise die Saugleistung. Stellen Sie den Notschalter auf die Aus-Position, und leeren Sie den Staubbehälter. ▶ Wenn die Ansaugöffnung (auf der Unterseite des POWERbot) durch Fremdkörper verstopt ist, stellen Sie den Notschalter auf die Aus-Position und entfern Sie die Fremdkörper aus dem Einlass. ▶ Wenn das Geräusch plötzlich zunimmt, stellen Sie den Notschalter auf die Aus-Position und leeren Sie den Staubbehälter. ▶ Wenn der Staubbehälter nicht ordnungsgemäß eingesetzt wurde, nimmt die Saugleistung möglicherweise ab. Schalten Sie den Notschalter in die Aus-Position, und befolgen Sie zum korrekten Einsetzen die Anweisungen auf Seite 17.
Der POWERbot kann die Dockingstation nicht finden.	▶ Prüfen Sie, ob ein Stromausfall vorliegt und ob das Netzkabel angeschlossen ist. ▶ Entfern Sie eventuelle Hindernisse in der Höhe der Dockingstation, durch die die Rückfahr des POWERbot zur Dockingstation gestört werden kann. ▶ Wenn sich Fremdstoffe auf den Ladestiften befinden, kann der Ladevorgag gestört werden. Befreten Sie die Ladestiffe von den Fremdstoffen.
Der POWERbot führt beim Reinigen plötzlich diagonal.	▶ Überprüften Sie, ob die Dockingstation entlang der Maserung von Holzböden oder Fiesen aufgestellt ist. ▶ Der POWERbot führt beim Reinigen möglicherweise diagonal, weil er den kürzsten Weg zu einem anderen Bereich nimmt. Weitere mögliche Grunde für eine diagonale Bewegung sind der Kontakt mit Hindernissen, das Laden an an einer schräg aufgestehen Dockingstation oder eine diagonal zur Dockingstation verlaufende Maserung des Holz-/Fiesenbodens.
Der POWERbot reinigt einen bestimmten Bereich nicht.	▶ Überprüften Sie, ob sich die Dockingstation an einer Engstelle oder einem Durchgang befindet, und stellen Sie sie ggf. an einer anderen Stelle auf. - Wenn die Dockingstation an einer Engstelle oder einem Durchgang aufgestellt wird, kann der POWERbot diese Bereiche nicht durchfahren.

Warnhinweise zur Batterie

Sie dürfen die in these Produkt eingebaute Batterie keinesfalls selbst entfernen oder einen entsprichenden Versuch unternehmen. Wenden Sie sich für einen Austausch der Batterie unbedingt an Ihr Dienstleister oder eine unabhängige qualifizierte Fachkraft. Diese Anweisungen sind ausschließlich für den Gebrauch durch ihren Dienstleister oder eine unabhängige qualifizierte Fachkraft bestimmt.

VERSUCHEN SIE ZU IHRER EIGENEN SICHERHEIT NICT, DIE BATTERIE SELFBST ZU ENTFERNEN, UND ENTSORGEN SIE SIE KEINEFALLS IM FEUER. SIE DURFEN DIE BATTERIE KEINESFALLS ZERLEGEN ODER IN SONSTIGER WEISE MANIPULIEREN ODER BEsCHÄDIGEN.

Entfern der Batterie

Nehmen Sie den POWERbot für den Austausch von der Dockingstation.
Schalten Sie den POWERbot aus Sicherheitsgründen zunachst aus, bevor Sie Arbeiten daran vornehmen.

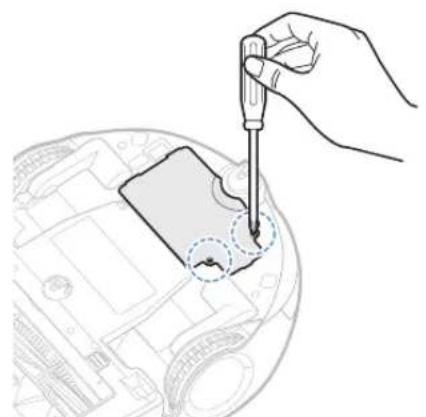

1 Legen Sie den POWERbot mit der Unterseite nach oben auf den Boden, und entfern den Sie die beiden Schrauben.

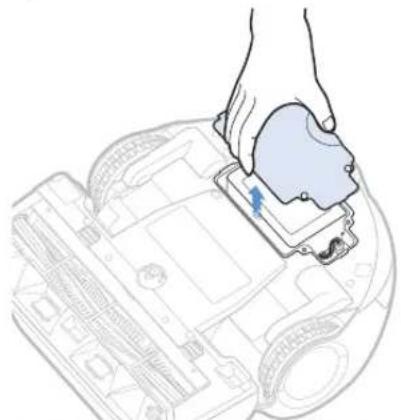

2 Nehmen Sie den Deckel des Staubbehalters ab.

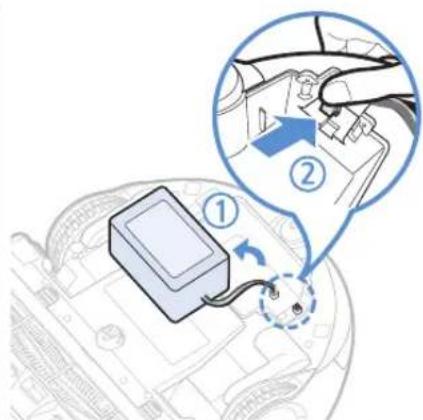

3 Entfernen Sie die Batterie aus dem Batteriefach, und trennen Sie das Kabel.

Korrekte Entsorgung der in thisem Gerät eingebauten Batterie

(Gilt für Länder mit separaten Altbatterie-Rücknahmesystemen.)

Die Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung gibt an, dass die in thisem Geräe eingebaute Batterie nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Sofern vermerkt, geben die chemischen Symbole Hg, Cd oder Pb an, dass die Batterie Quecksilber, Kadmium oder Blei in einer Koncentration enthalt, die über den nach EG-Verordnung 2006/66 zulässigen Grenzwerten liegt.

Die in this Germane Batterie darst nicht vom Benutzer ausgetaucht werden. Informationen zum Austausch erhalten Sie bei ihrer Dienstleister. Versuchen Sie keinesfalls, die Batterie selbst zu entfern, und entsorgen Sie sie nicht im Feuer. Sie dürfen die Batterie keinesfalls zerlegen oder in sonstiger Weise manipulieren oder beschädigen. Entsorgen Sie das Gerät nach Ablauf seiner Lebensdauer bei einer Abfallsammelstelle in ihrer Höhe, damit Dort geeignete Maßnahmen für die weitere Behandlung und Wiederverwertung des Produkts, einschließlich der Batterie, ergriffen werden können.

Informationen über Open-Source-Software

Die in thisem Produkt verwendete Software enthalt Open-Source-Code. Sie können den entsprechenden Quellcode für einen Zeitraum von drei Jahren nach der letzten Auslieferung thesese Produkte vollständig erhalten, wenn Sie eine E-Mail senden an mailto:[e-mail].

Es ist auch möglich, den entsprechenden Quellcode vollständig auf einem Medium wie einer CD-ROM zu erhalten. Hierfür wird eine minimale Gebühr erhoben.

Die URL http://opensource.samsung.com/opensource/VR9000H/seq/0 führt zur Downloadseite des entsprechenden Quellicodes. Dort werden auch die zugehörigen Informationen zur Open-Source-Lizenz für diese Produkt bereitgestellt. Dieses Angebot gilt für jeder, der diese Informationen erhält.

Technische Daten

Klassifikation Kategorie Detailinformationen
Mechanische Daten (POWERbot)	Größe (Tiefe x Höhe x Länge) 378 mm x 135 mm x 362 mm
	Gewicht 4,3 kg
	Sensor Deckenformerkennung (Visionary Mapping PlusTM)
	Tastotyp des POWERbot Berührung
Stromversorgung	Netzspannung 100-240 V~, 50/60 Hz
	Leistungsaufnahme 80 W
	Akku Lithium-lonen-Akku 21,6 V/39 Wh
Reinigen	Ladotyp Automatisch / Manuell
	Reinigungsmodus Automatische Reinigung, Punktsaugen, Handsaugen
	Ladezeit	Modellreihe SR20J90* *U: Etwa 160 Minuten Modellreihe SR20K9000U*: Etwa 240 Minuten
	Saugdauer	Etwa 30 Minuten (bei Normalbetrieb auf hartem Untergrund)

※ Die Ladezeit und die Saugdauer konnen sich je nach Einsatzbedingungen unterschieden.
* Dieses Gerät ist folgendermaßen zertifiziert:
Elektromagnetische Verträglichkeit: 2004/108/EWG
- Niederspannungsrichtlinie: 2006/95/EG

SAMSUNG

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben,

wenden Sie sichitte an den Samsung-Kundendienst.

01805 - SAMSUNG(726-7864 € 0,14/Min)

www.samsung.com

• De POWERbot werkt dan möglichk nicht maar behoren.

Automatische reiniging starten

Reinigungsmodi selectoren

Automatisch reinigen
