IAN 69613 - Tisch Livarno Lux - Kostenlose Bedienungsanleitung

Produkttyp	Beistelltisch mit 3 Schubladen
Marke	Livarno Lux
Modell	IAN 69613
Abmessungen (B x H x T)	ca. 42 x 60 x 34 cm
Materialien	MDF, Spanplatte
Maximale Belastung (obere Platte)	20 kg
Maximale Belastung (pro Schublade)	10 kg
Verwendung	Trockener Innenbereich, privater Gebrauch
Wandmontage	Erforderlich (Befestigungsmaterial enthalten)
Anzahl Schubladen	3
Benötigte Werkzeuge für den Aufbau	Bohrmaschine mit Bohrer Ø6 mm, Kreuzschlitzschraubendreher
Pflege	Trockenes fusselfreies Tuch, aggressive Reinigungsmittel vermeiden
Sicherheitshinweise	Nicht klettern, nicht überladen, außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile	Nicht angegeben, Kundendienst kontaktieren
Kundendienst Frankreich	Tel. [phone], E-Mail [e-mail] (IAN 64100)
Kundendienst Belgien	Tel. [phone] (0,15 EUR/min), E-Mail [e-mail] (IAN 64100)
Recycling	Verpackung recycelbar, Gemeinde kontaktieren

Häufig gestellte Fragen - IAN 69613 Livarno Lux

Wie montiere ich den Tisch IAN 69613?

Befolgen Sie die illustrierten Schritte A bis L in der Anleitung. Verwenden Sie eine Bohrmaschine mit einem 6-mm-Bohrer und einen Kreuzschlitzschraubendreher. Stellen Sie sicher, dass das Produkt an der Wand befestigt ist.

Was ist die maximale Traglast?

Die obere Ablage trägt bis zu 20 kg. Jede Schublade trägt bis zu 10 kg.

Muss der Tisch an der Wand befestigt werden?

Ja, die Wandmontage ist aus Sicherheitsgründen unbedingt erforderlich. Das Befestigungsmaterial ist enthalten.

Kann ich diesen Tisch im Freien verwenden?

Nein, dieses Produkt ist ausschließlich für die Verwendung im trockenen Innenbereich konzipiert. Feuchtigkeit kann es beschädigen.

Wie reinige ich den Tisch?

Wischen Sie mit einem trockenen fusselfreien Tuch. Bei hartnäckigen Flecken verwenden Sie ein gut ausgewrungenes Tuch mit einem milden Reinigungsmittel. Vermeiden Sie Scheuermittel.

Sind die Schubladen montiert?

Die Rückwände/Seitenwände der Schubladen sind vormontiert. Die Bodenplatten und Frontplatten müssen noch zusammengebaut werden.

Welche Werkzeuge werden für den Aufbau benötigt?

Sie benötigen eine Bohrmaschine mit einem 6-mm-Bohrer und einen Kreuzschlitzschraubendreher.

Was tun bei fehlenden oder beschädigten Teilen?

Kontaktieren Sie den Kundendienst: in Frankreich unter 0800 919270 (E-Mail [e-mail]), in Belgien unter 070 270 171 (E-Mail [e-mail]). Referenz IAN 64100.

Kann ich den Tisch nach dem Aufbau verschieben?

Es wird davon abgeraten, das Produkt unter Last anzuheben oder zu verschieben. Leeren Sie die Schubladen und bauen Sie es ggf. ab.

Ist dieser Tisch als Nachttisch geeignet?

Ja, seine Abmessungen (42 x 60 x 34 cm) und seine drei Schubladen machen ihn zu einem idealen Beistellmöbel für ein Schlafzimmer.

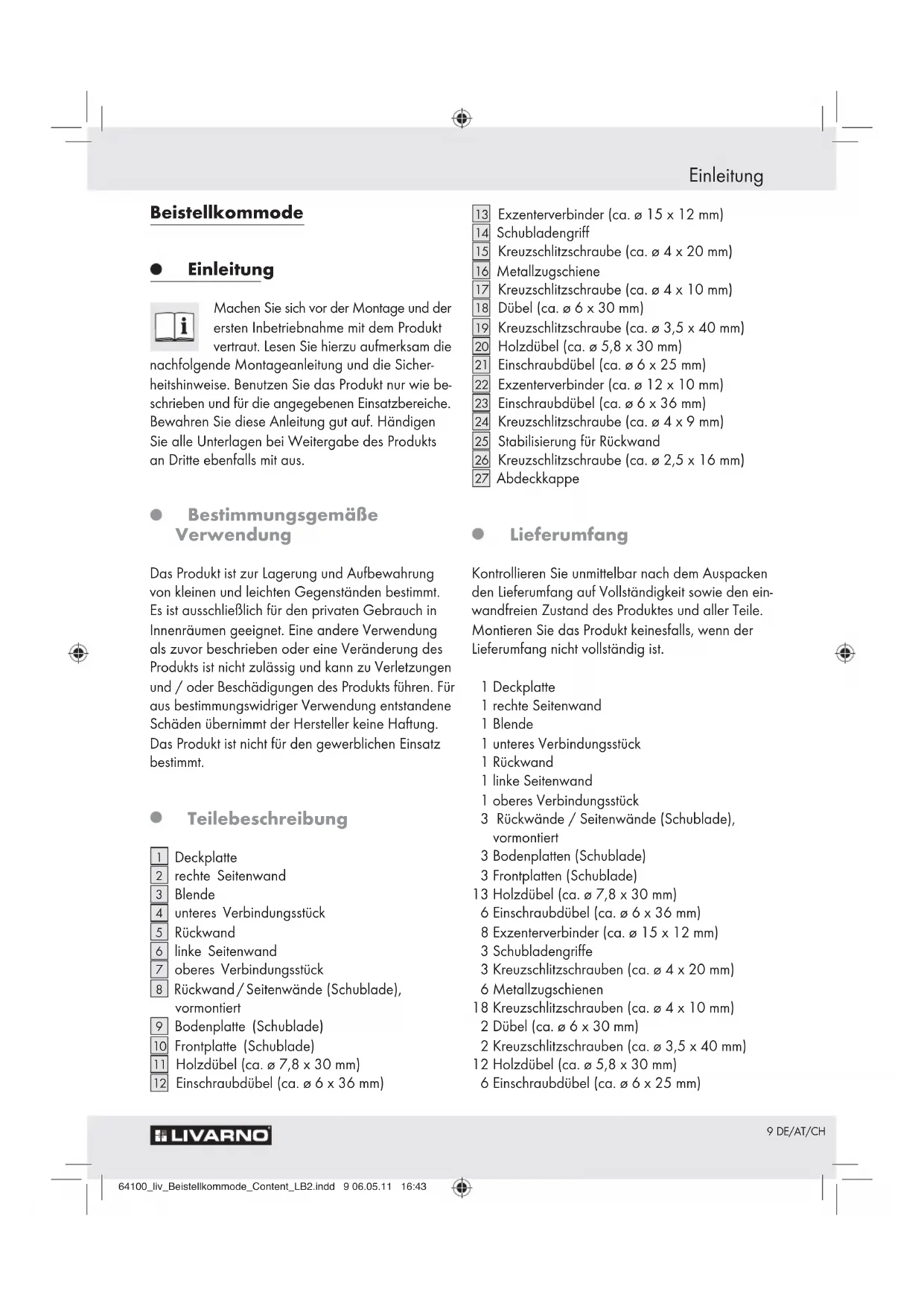

BEDIENUNGSANLEITUNG IAN 69613 Livarno Lux

Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die

nachfolgende Montageanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäß Verwendung

Das Produkt ist zur Lagerung und Aufbewährung von kleinen und leichten Gegenständen bestimmt. Es ist ausschließlich für den privaten Gebrauch in Innenräumen geeignet. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

1 Deckplatte
2rechte Seitenwand
3 Blende
4 unteres Verbindungsstück
5Rückwand
6 linke Seitenwand
7 oberes Verbindungsstück
8 Rückwand/Seitenwände (Schublade), vormontiert
9 Bodenplatte (Schublade)
10 Frontplatte (Schublade)
Holzdübel (ca. 7,8 × 30 mm)
[12]Einschraubdübel (ca. 6 x 36 mm)

13 Exzenterverbinder (ca. 0 15 x 12 mm)
14 Schubladengriff
[15] Kreuzschlitzschraube (ca. 4 × 20 mm)
16 Metallzugschiene
[17] Kreuzschlitzschraube (ca. 4 x 10 mm)
18 Dübel (ca. 6 x 30 mm)
19 Kreuzschlitzschraube (ca. 0 3,5 x 40 mm)
20 Holzdübel (ca. 5,8× 30mm
[2]Einschraubdübel (ca. 6 x 25 mm)
22 Exzenterverbinder (ca. 12 x 10 mm)
23Einschraubdübel (ca. 6 x 36 mm)
24 Kreuzschlitzschraube (ca. 4 x 9 mm)
25 Stabilisierung für Rückwand
26 Kreuzschlitzschraube (ca. 2,5 x 16 mm)
27 Abdeckkappe

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfrei Zustand des Produktes und aller Teile. Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 Deckplatte
1 rechte Seitenwand
1 Blende
1 unteres Verbindungsstück
1Rückwand
1 linke Seitenwand
1 oberes Verbindungsstück
3 Rückwände / Seitenwände (Schublade), vormontiert
3 Bodenplatten (Schublade)
3 Frontplatten (Schublade)

13 Holzdübel (ca. 7,8 x 30 mm)
6 Einschraubdübel (ca. 0 6 x 36 mm)
8 Exzenterverbinder (ca. 15× 12mm
3 Schubladengriffe
3 Kreuzschlitzschauben (ca. 04× 20mm
6 Metallzugschienen
18 Kreuzschlitzschrauben (ca. 4× 10mm
2 Düb (ca. 6 x 30 mm)
2 Kreuzschlitzschrauben (ca. 0 3,5 x 40 mm)
12 Holzdübel (ca. 5,8 x 30 mm)
6 Einschraubdübel (ca. 6 × 25 mm)

LIVARNO

9 DE/AT/CH

Einleitung / Sicherheitshinweise

6 Exzenterverbinder (ca. 12× 10mm
2 Einschraubdübel (ca. 06 x 36 mm)
6 Kreuzschlitzschrauben (ca. 4 x 9 mm)
4 Stabilisierungen für Rückwand
4 Kreuzschlitzschrauben (ca. 2,5 x 16 mm)
6 Abdeckkappen
1 Montageanleitung

Technische Daten

MaBe: ca. 42 × 60 × 34 cm (B × H × T)

Material: MDF, Spanplatte Max. Belastbarkeit: 20 kg für Deckplatte 10 kg pro Schublade

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE
UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

LEB:WARNUNG!

UND UNFALLGEFAHREN FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtig mit dem Verpackungsmaterial. Es besteht Erstickungs-. gefahr. Das Produkt ist kein Spielzeug.

VORSICHT!VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile konnen die Sicherheit und Funktion beeinflussen.

VORSICHT! Lassen Sie Kinder nicht unbeaufsichtigt! Das Produkt ist kein Kletter- oder Spielgerät! Stellen Sie safer, dass Personen, insbe sondere Kinder, nicht auf das Produkt klettern bzw. sich nicht am Produkt anlehen. Die Wandbefestigung konnte aus der Wand reiben und das Produkt konnte umkippen. Verletzungen und / oder Beschädigungen können die Folgen sein.

STROMSCHLAGGEFAHR! GE

FAHR EINES SACHSCHADENS! VERLETZUNGSGEFAHR! Verge

wissen Sie sich, dass Sie nicht auf Strom-, Gas

oder Wasserleitungen stoBen, wenn Sie in die Wand bohren. Prufen Sie ggf. mit einem Leitungs-sucher, bevor Sie in eine Wand bohren.

Informieren Sie sich vor der Wandmontage über das geeignete Montagematerial für ihre Wand. Für die Wandmontage haben wir Montagematerial beigelegt, das für übliches, festes Mauerwerk geeignet ist.

VORSICHT! BRANDGEFAHR!

Stellen Sie das Produkt nicht in der Näre von offenem Feuer und / oder Heizstrahlern auf.

Stellen Sie sicher, dass das Produkt auf einem festen, ebenerdigen Untergrund steht.
Das Produkt ist gleichmäßig und so zu belasten, dass es nicht umkippen kann.
Kontrollieren Sie regelmäßige die Unversehrtheit aller Verbindungsstellen undziehen Sie regelmäßige die Schrauben nach.
- Halten Sie das Produkt von Wasser und Feuchtigkeit fern. Andernfalls können Sachschäden die Folge sein.
Die Sicherheit des Produkts kann nur garantiert werden, wenn es ordnungsgemäß montiert ist und alle Verbindungselemente safer verbunden sind.
Überprüfen Sie die Stabilität des Produkts, bevor Sie es benutzen.

VORSICHT! Heben Sie das Produkt nicht an oder bewegen Sie es nicht, wenn es durch Gewicht belastet ist.

VORSICHT! QUETSCHGEFAHR!

Achten Sie darauf, dass Sie nicht mit den Fingern zwischen Schubladen und Kommode geraten, wenn Sie die Schubladen öffnen und schreiben.

Belasten Sie die Deckplatte nicht über 20 kg und die Schubladen nicht über jeweils 10 kg. Anderfalls drohen

Verletzungsgefahr und/oder Beschädigungen des Produkts.

10 DE/AT/CH

LIVARNO

Montage/Reinigung und Pflege/Service/Entsorgung

Montage

Hinweis: Montieren Sie das Produkt auf einem ausreichend groß, kratzfesten Untergrund. Legen Sie ggf. eine Decke o.a. unter, um Beschädigungen am Produkt zu vermeiden.

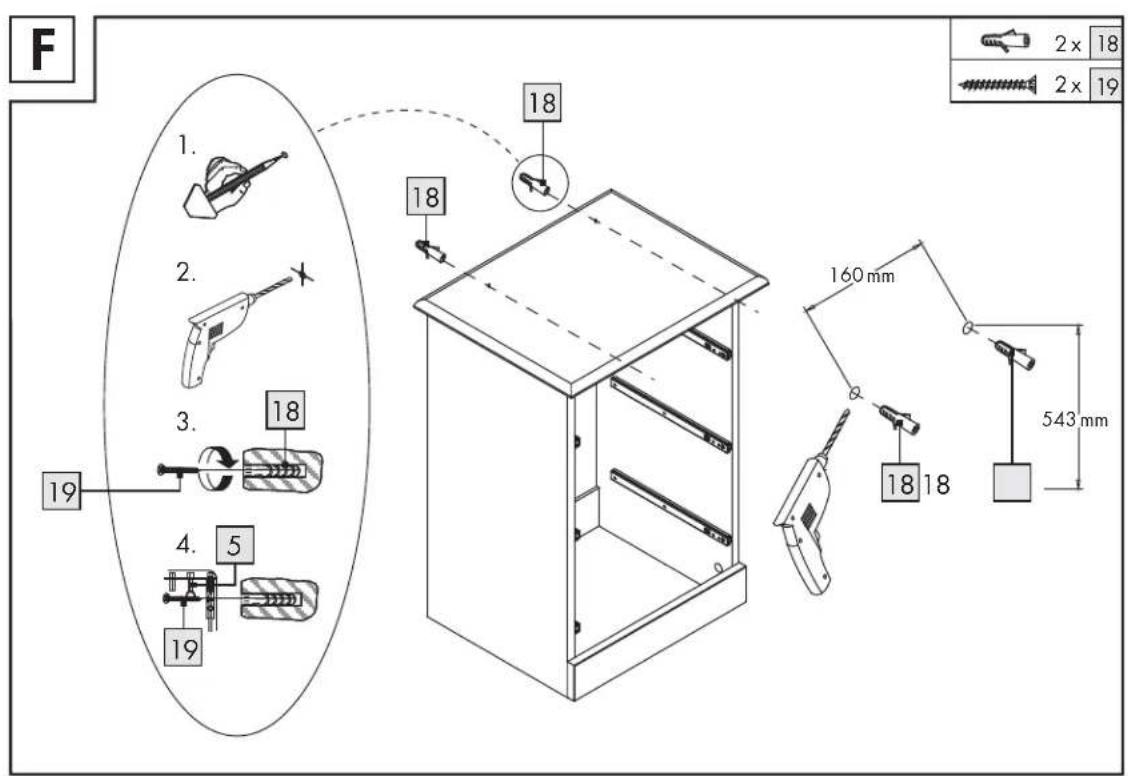

Hinweis: Für diese Produkt ist eine Wandmontage notwendig. Achten Sie darauf, dass Sie das Montagematerial in der richtigen Höhe platzieren. Andernfalls kann das Produkt nicht korrekt montiert werden.

Hinweis: Für die Montage benötigen Sie eine Bohrmsachine mit einem 6er-Bohrer und einen Kreuzschlitzschraubendreher. Ziehen Sie die Bedienungsanleitung ihrer Bohrmsachine zur Montage hinzu.

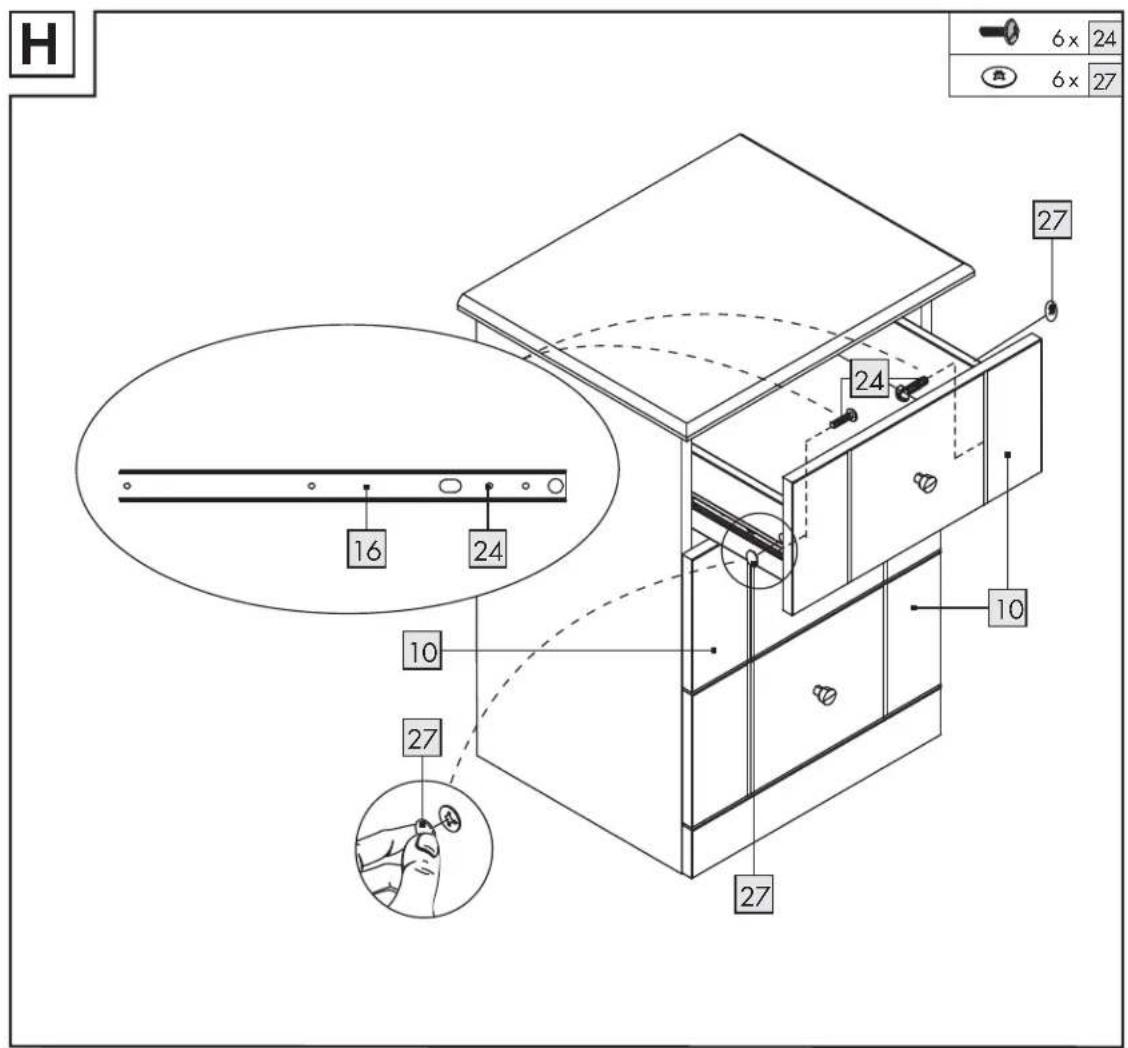

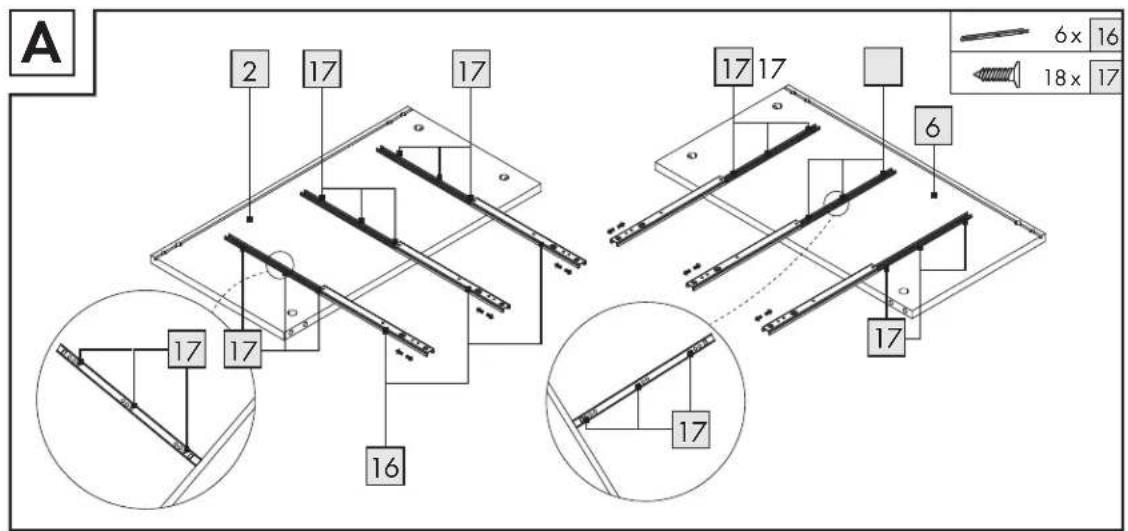

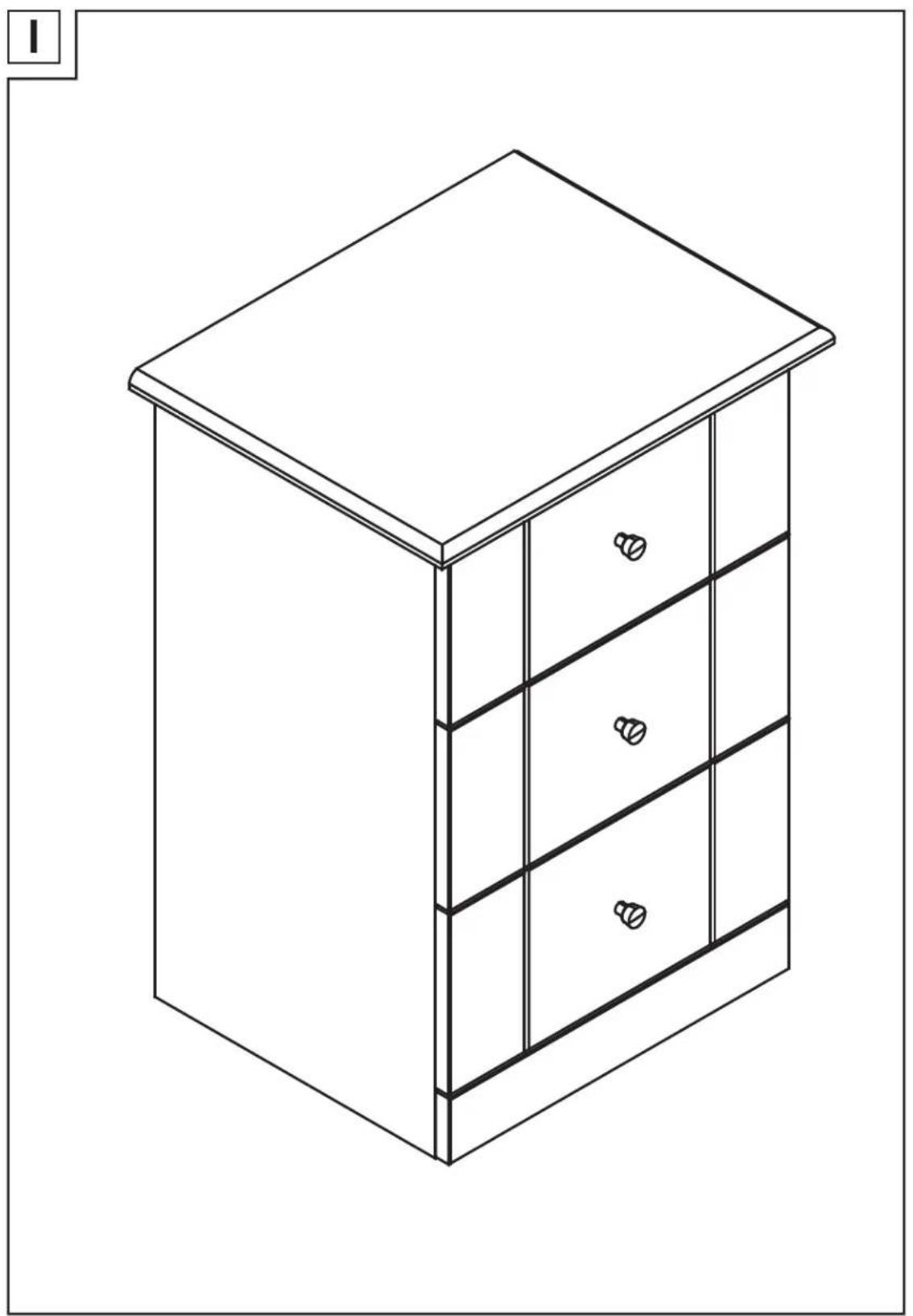

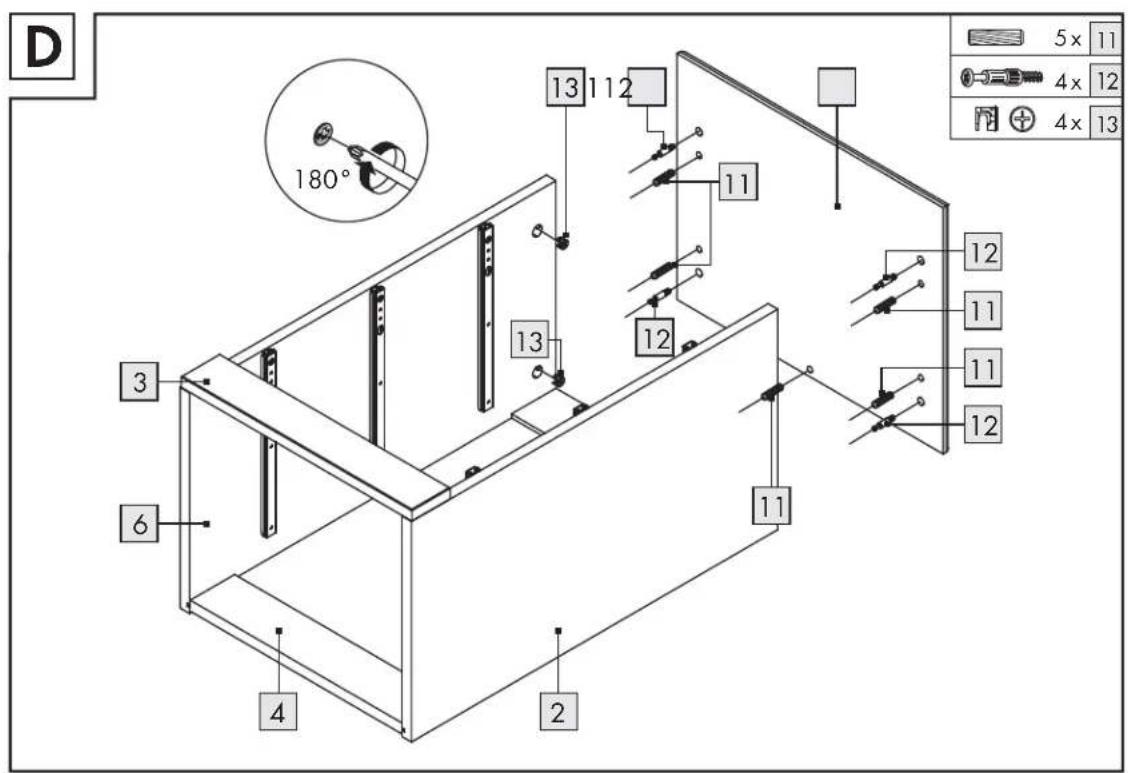

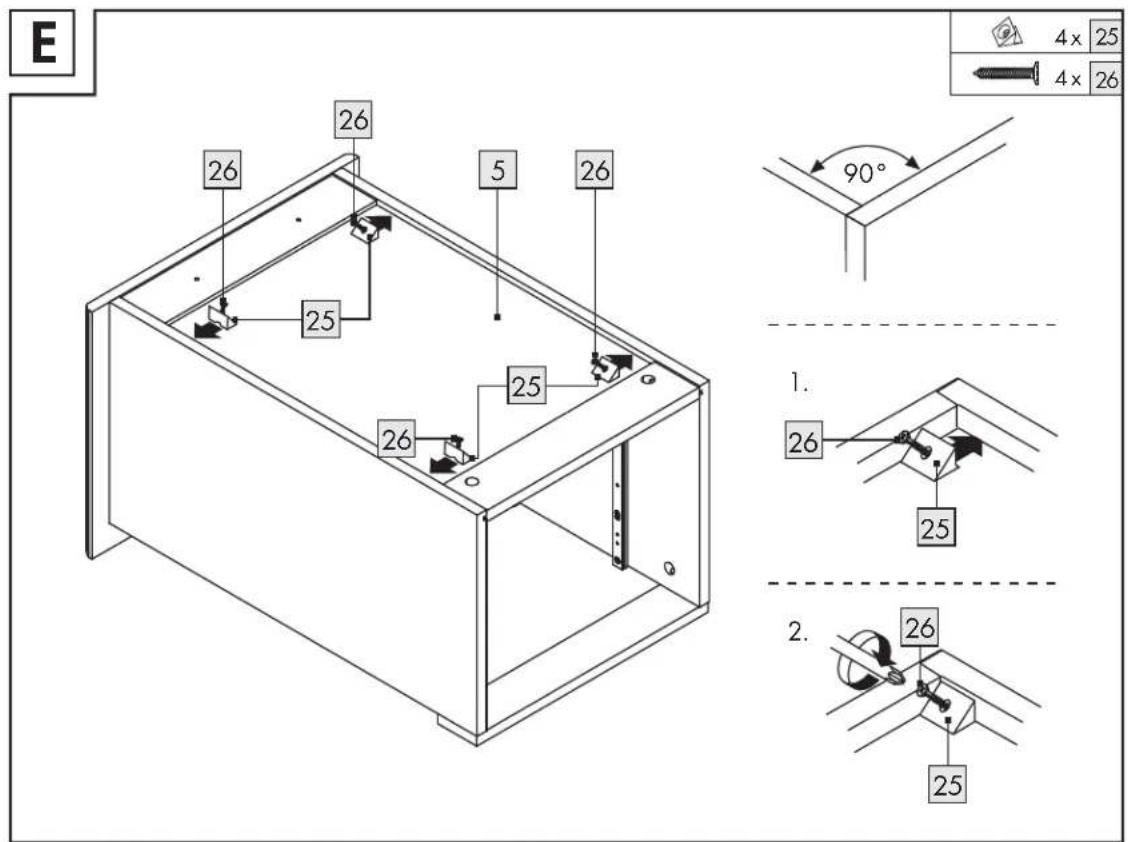

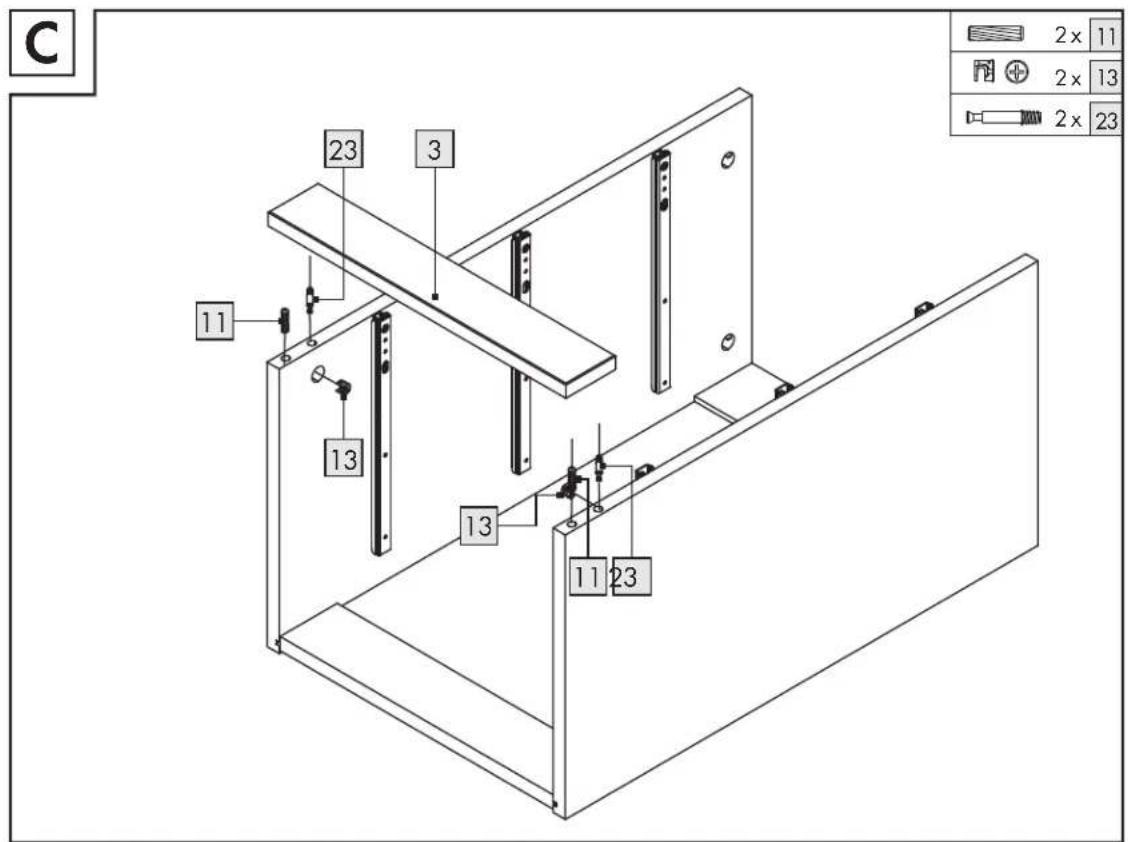

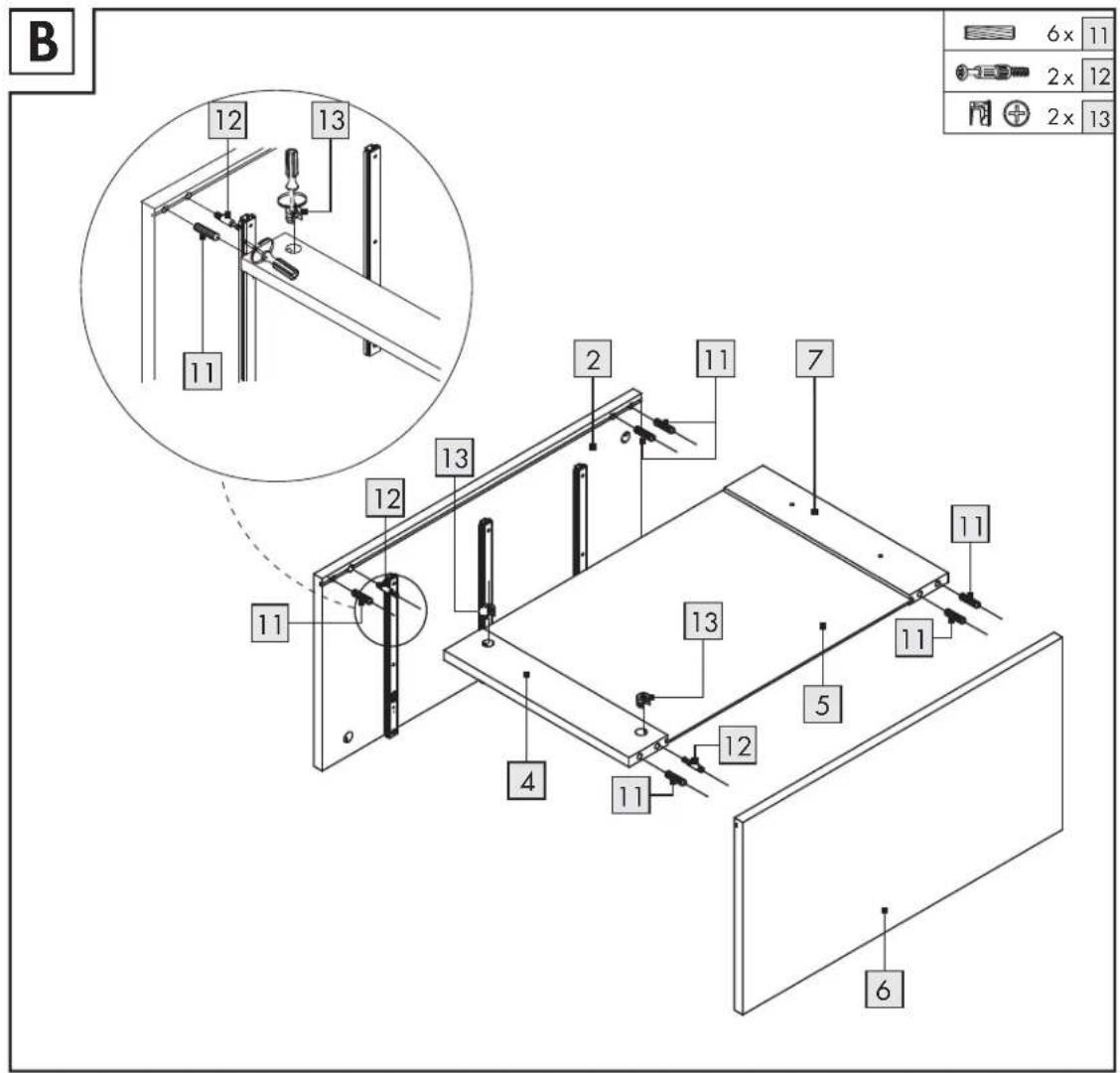

Montieren Sie das Produkt gemäß den Abbildungen A bis I.

Hinweis: Kontrollieren Sie regelmäßig die Unversehrtheit aller Verbindungsstellen undziehen Sie regelmäßig die Schrauben nach.

Reinigung und Pflege

• Verwenden Sie keinesfalls ätzende oder schuemernde Reinigungsmittel. Andernfalls kann es zu Beschädigungen des Produktskommen.
  Reinigen Sie das Produkt mit einem trockenen, fusselfreien Tuch.
  Verwenden Sie bei stärkeren Verschmutzungen ein feuchtes Tuch und ggf. ein mildes Reinigungsmittel.

Service

DE

Service Deutschland

Tel.: [phone]

(0,14 EUR / Min. aus dem dt.

Festnetz, Mobilfunk max.

0,42 EUR/Min.)

e-mail: [e-mail]

IAN 64100

LIVARNO

AT

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

e-mail: [e-mail]

IAN 64100

CH

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min., Mobilfunk

max. 0,40 CHF/Min.)

e-mail: [e-mail]

IAN 64100

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien. Entsorgen Sie diese in den ortlichen Recyclingbehältern.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Produktbezeichnung:

Beistellkommode

Modell-Nr.: Z30846

Version: 07/2011

Il vous faut · U hebt nodig · Sie benoitigen:

env./ca. 7,8x30mm

env./ca. 6x36mm

env./ca. 15x12mm

env./ca. 4x20mm

env./ca. 4× 10mm

env./ca. 6x30mm

env./ca. 35x40mm

env./ca. 5,8x30mm

env./ca. 6x25mm

env./ca. 12x10mm

env./ca. 6x36mm

env./ca. 4x9mm

env./ca. 2.5x16mm
